Как сделать заземление в частном доме, на даче

Система TN-C-S

PEN-ввод делится на параллельные проводники, когда организуется система TN-C-S. Во вводном щитке для этого ставится шина-расщепитель.

Во внутренней подсистеме шкафы имеют три основные шины, на которые делятся проводники:

1. фаза;
2. нейтраль;
3. земля.

N и PE-проводники не предполагают контактов друг с другом. Корпусы шкафов соединяются с шиной PE. N-проводник дополнительно монтируют на основе с изоляторами. Разводка потом должна быть построена так, чтобы между «землёй» и «нейтралью» не было никаких пересечений вообще.

Но системы заземления такого типа будут работать эффективно только в том случае, если дополнительно поставят УЗО вместе с дифференциальным автоматом.

Принцип действия и цели заземления

Большая часть загородного сектора получает электропитание от сети переменного тока 220 вольт. Электрическая цепь существует за счет двух проводников — фазового и нулевого. Электроприборы оснащены защитными устройствами и изоляцией, помогающими избежать попадания напряжения на металлические части их корпусов. Однако вероятность появления там напряжения все же исключить нельзя, поскольку изоляционный слой иногда пробивается током, а элементы приборов выходят из строя.

Попав на корпус, электричество представляет угрозу жизни и здоровью человека, который прикоснется к поверхности прибора. Особенно опасно, если рядом с источником тока расположены предметы, выполняющие роль естественных заземлителей (металлические трубы, элементы конструкции здания и т.п.). При касании заземлителей происходит размыкание цепи, и ток направляется в сторону наименьшего потенциала, то есть в человека.

Для понимания принципа заземления и его важности вполне достаточно знаний в пределах школьного курса физики. Одно из физических свойств тока состоит в том, что он всегда находит проводник с наименьшим сопротивлением

Таким образом, для обеспечения безопасности человека нужно создать магистраль, в которой сопротивление будет значительно меньшим, чем в человеческом теле.

Сопротивление тела человека в среднем составляет 1000 Ом (хотя данная величина существенно отличается в зависимости от обстоятельств). Имеются сложные расчеты необходимой для заземления величины сопротивления, согласно которым оптимальной величиной являются 30 Ом (для бытовой электротехники). Если же речь идет о молниезащите частного дома, предпочтительная величина — 10 Ом.

Задачи заземления:

1. Гарантированный отвод в землю напряжения с токопроводящих предметов.
2. Выравнивание потенциалов всех объектов, находящихся в дачном доме.
3. Создание условий для правильной работы всех систем электробезопасности, в том числе автоматов, устройств защитного отключения и плавких предохранителей.
4. Избежание ситуаций, когда на корпусах электробытовой техники скапливаются статические заряды.
5. Сохранение в исправном состоянии электроаппаратуры. К примеру, функционирование импульсных блоков питания на компьютерной технике нередко сопряжено с наведением напряжения на системные блоки. В результате разряда происходит поломка электронных компонентов и потеря информации.

Крупная бытовая техника обязательно должна быть защищена заземлительной системой:

1. Бойлер изготавливается из нержавейки, которая отрицательно реагирует на блуждающие токи, отводимые заземлением. При появлении блуждающего тока человек подвергается серьезной опасности: удар возможен во время приема душа или обычного касания бойлера.
2. Стиральная машина. Аппарат отличается высокой электрической емкостью, возникающей из-за повышенной влажности в помещении.
3. Компьютер. Блок питания устроен так, что рабочая утечка в этом элементе бывает даже выше, чем у стиралки.
4. Электроплита. Этот вид бытовой техники отличается высокой мощностью, следствием чего является повышенный риск пробоя.

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

• он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
• грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
• качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции. Все последующие действия проводятся в следующем порядке:

1. Прежде всего, по углам вбиваются вертикальные заземлители.
2. Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
3. После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
4. На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
5. Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

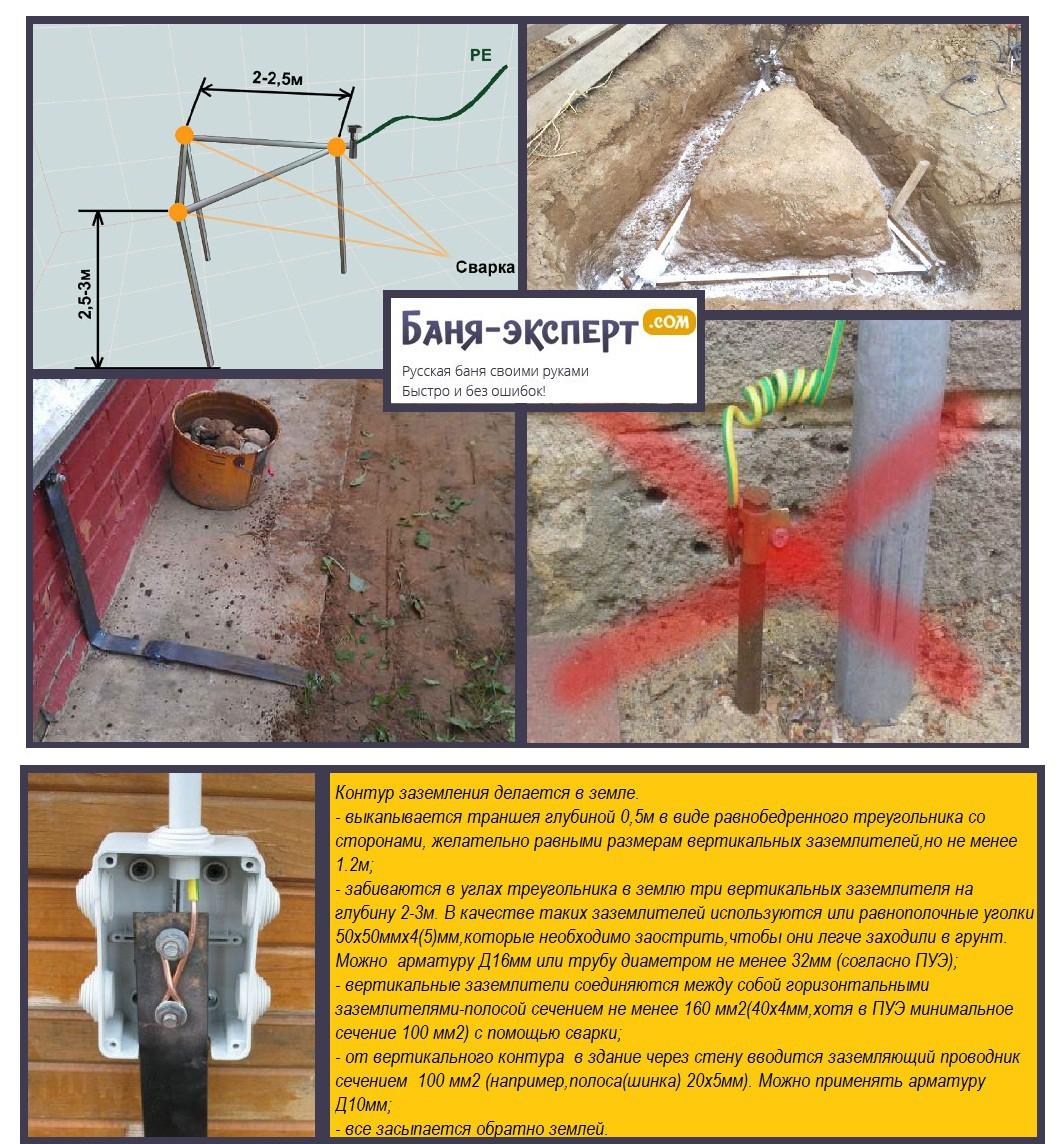

Монтаж контура заземления в форме треугольника
Монтаж линейного контура заземления

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

С подробным руководством по монтажу контура заземления Вы можете ознакомиться в статье на нашем сайте.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

• надежность контактов в местах сочленения элементов ЗУ;
• отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
• состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

В заключение отметим, что заземление в частном доме своими руками изготовленное на придомовом участке должно удовлетворять всем требованиям действующих нормативов. Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Рабочее (защитное) заземление частного дома: его устройство и назначение

Рабочее заземление предназначается для спасения людей от электрического тока. К тому же оно позволяет защитить бытовую технику от выхода из строя при возникновении его корпусного пробоя.

Также такое устройство является весьма полезным для уменьшения последствий удара молнии. Это касается лишь тех случаев, если у дома предусмотрен соответствующим молниеотвод.

Назначение заземления

Рабочее заземление при электрическом чрезвычайном происшествии выполняет роль защитного. Главные его задачи заключаются в следующем:

• спасение людей от поражения током;
• защита бытовой техники при корпусном пробое;
• поддержка нормальной работы оборудования.

Постоянно действующее рабочее устройство требуется только для промоборудования. Если речь идет о бытовой техники, достаточно всего лишь подключить через евророзетку.

Несмотря на это, специалисты рекомендуют все же наглухо заземлить ряд приборов в доме. Среди них стоит выделить стиральную машину, микроволновую печь, электродуховку, индукционную плиту (варочную поверхность), а также настольный компьютер.

Устройство заземления

Применение искусственных систем заземления обусловлено тем, что естественные системы нередко не соответствуют всем правилам и нормам. Это может привести к их плохому срабатыванию и низкой эффективности.

Также к этой категории относятся действующие артезианские скважины или же некоторые другие элементы сооружений, выполненные из металла. При этом в обязательном порядке они должны быть соединены с землей.

При самодельном создании заземления специалисты рекомендуют применять уголки из стали размером 50х50 миллиметров, длина которых составляет 3 метра. Их следует забить в землю в траншее.

Ее глубина должна достигать 70 сантиметров. При этом около 10 сантиметров должно находиться над дном. К этой части уголков стоит приварить проложенный в траншее пруток из стали диаметром в пределах от 10 до 16 миллиметров. Вместо него разрешается использовать полосу размером 40х3 или 40х4, расположенную по всему периметру сооружения.

В соответствии с действующими правилами, если имеется электрическая установка до 1000 Вольт, сопротивление устройства не должно превышать 4 Ом.

Виды контуров заземления

Земля в состоянии «принять» практически любое количество электроэнергии. Но для этого необходимо не только знать, как заземлить, но и понимать величину параметров элементов системы. Внутренний контур дома принимает нагрузку первым. Затем ток устремляется к электродам, закопанным в грунт. Они в свою очередь должны быть правильно размещены и соединены. Тогда «уход» тока будет мгновенным, а значит, быттехника не успеет перегореть, и взрослые, дети и питомцы не станут жертвой поражения электричеством.

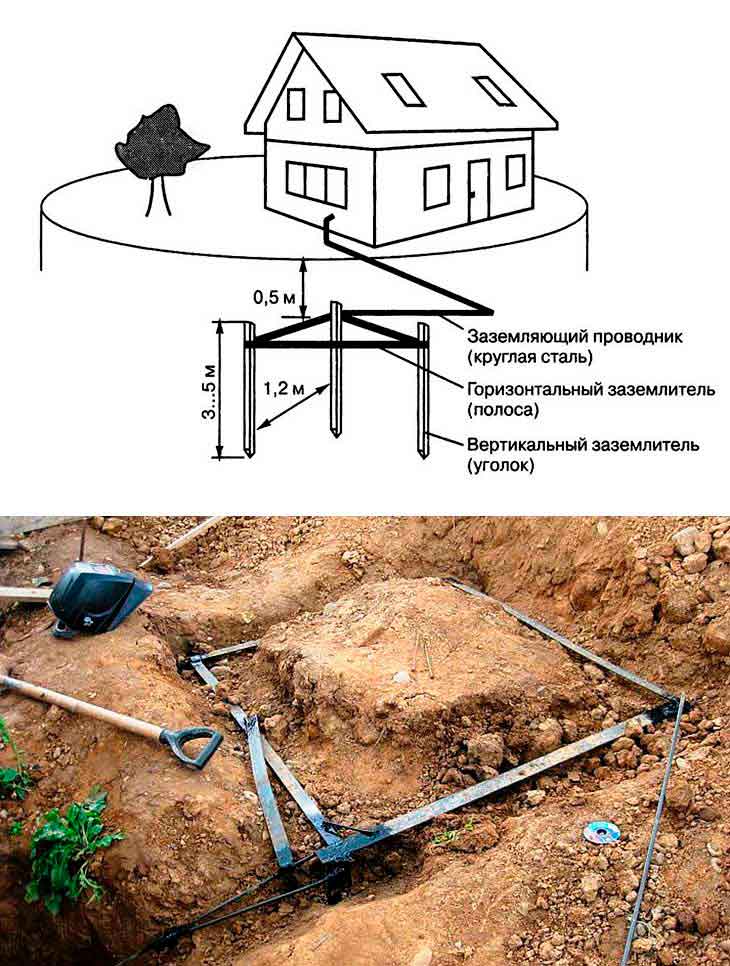

Треугольник – замкнутый контур

В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:

1. Количество штырей, полос – по три.
2. Штыри монтируются в углах треугольника.
3. Длина каждой полосы равна длине прута.
4. Минимальное заглубление всей конструкции – о,5 м.

Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.

Линейный

В данном случае также используют три электрода, которые вбивают в землю. Точки размещения формируют прямую линию или полукруг. Общие габариты достаточно большие, и такой способ применяют на участках достаточной площади. Расстояние между штырями должна быть равна заглублению или превышать его в полтора раза. Часто спрашивают, как заземлить здание, если в нем несколько квартир? Нужно просто увеличить число электродов. Главное выдержать расстояние между ними.

Размещать их можно в форме треугольника, квадрата, прямоугольника, круга. Основное преимущество данной типа заземлителя – надежность. Все штыри соединяются между собой полосой. Со временем под действием грунтовых и паводковых вод, металл поддается коррозии. С годами возможен разрыв связей между электродами. Но система все равно будет функционировать, пока шина остается подсоединенной к конструкции. Однако отсоединенный участок больше не работает, и для ремонта придется раскапывать участок и менять элементы, устранят разрыв, счаливать связи.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

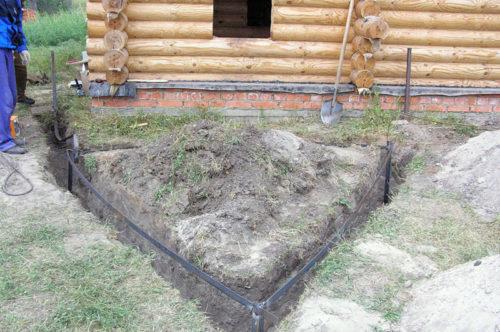

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Контур заземления в частном доме своими руками

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Контур заземления ПУЭ нормы

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Монтаж заземления

1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.

Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Проверяем работу заземления

Нечасто, но бывает так, что система отвода излишнего напряжения по какой-то причине не работает. Ошибаться могут даже профессиональные электрики, что говорить о самоучках. А может быть, дело не в вашей ошибке, а в естественных причинах, например, отломилась пайка на проводнике.

Чтобы быть уверенным в собственной безопасности, не поленитесь время от времени проводить проверку контура заземления. Делать это следует хотя бы раз в три года.

Что нужно проверить:

• проводники и заземлители;
• места соединений;
• грунт.

Как проверить заземление в частном доме:

Как проверить места соединений	Чтобы проверить целостность металлосвязей, используют молоток с ручкой из изоляционного материала. Легко постукивание должно вызвать дребезжание проводника. Можно проверить работу контура мультиметром. Прибор не должен показывать больше 0,05 Ом.
Как проверить грунт	Проверку грунта следует проводить в сухую погоду. Для этих работ потребуется спецоборудование, самому такую работу проделать трудно. Что может измениться в грунте: например, в результате работы дренажной системы значительно понизится уровень грунтовых вод и контур окажется в сухой земле, которая является плохим проводником. В принципе, примитивную проверку можно осуществить с помощью садового бура.
Как проверить проводники	Для проверки потребует длинный проводник с оголенными концами. Проверьте индикаторной отверткой в щитке, есть ли напряжение в контуре заземления (обычно желтый провод), его не должно быть. Прикоснитесь одним концом проводника к контакту «ноль» синего цвета, другим – к желтому проводу. Должна сработать автоматика. Снова включите УЗО. Оставив конец проводника на контакте «ноль» прикоснитесь с розеткам и электроприборам в доме. Если контру работает, автоматика каждый раз будет отключать энергию.

Статья по теме:

Есть признаки нарушения работы системы, которые нельзя игнорировать.

Обратите внимание, если:

Стиральная машина или холодильник бьется токомНа батареях отопления большим слоем концентрируется пыльВ колонках аудиосистемы или в наушниках слышен треск

Если у вас не получается проверить работу контура самостоятельно, поищите знакомого электрика, но не празднуйте встречу старых друзей раньше, чем проведете проверку. Электричество требует трезвого подхода.
