Область применения
Рассмотрим, где применяется на практике ОИН-1. Применение в реальной работе ограничителя импульсных напряжений достаточно широко. Его устанавливают во вводные щиты или щиты учёта потребителей. При этом его рекомендуется устанавливать до счётчика, чтобы защитить и его. О том, как правильно подключать ОИН-1 в щиток мы поговорим ниже.
Если вы собираетесь строить дом и подключаете участок к электроэнергии – в технических условиях на подключение будет указана необходимость установки устройства защиты от импульсных перенапряжений. Но такое требование вносится в большинстве случаев как прописано в ПУЭ – при воздушном вводе кабеля.
Официальная документация о применении ограничителя импульсных напряжений от ссылается на то, что рекомендуется его применение в системах заземления TN-S, TN-C-S в однофазной и трёхфазной сети.
Как подключить ОИН-1 в щитке
У этого устройства есть ряд функциональных аналогов от всех популярных производителей электротехники, поэтому и схемы их подключения в принципе аналогичны. В официальной документации схема подключения не слишком очевидна, она представлена в двух вариантах и выглядит следующим образом:

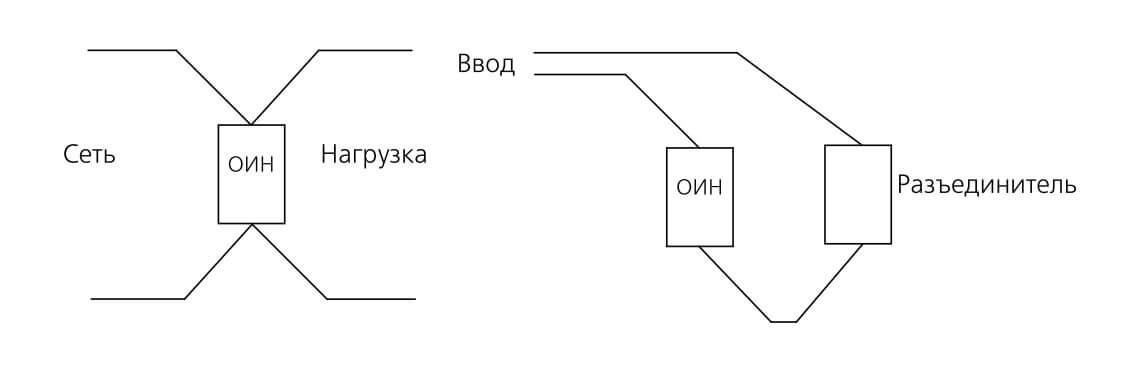

Обратите внимание первый вариант – подключение параллельно защищаемой цепи, а второй – последовательно с разъединителем. То есть в результате срабатывания ограничителя импульсных напряжений разъединитель должен разорвать цепь питания, чтобы избежать возгорания изделия и протекания тока по электрической дуге. Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат
Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть
Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат. Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть.

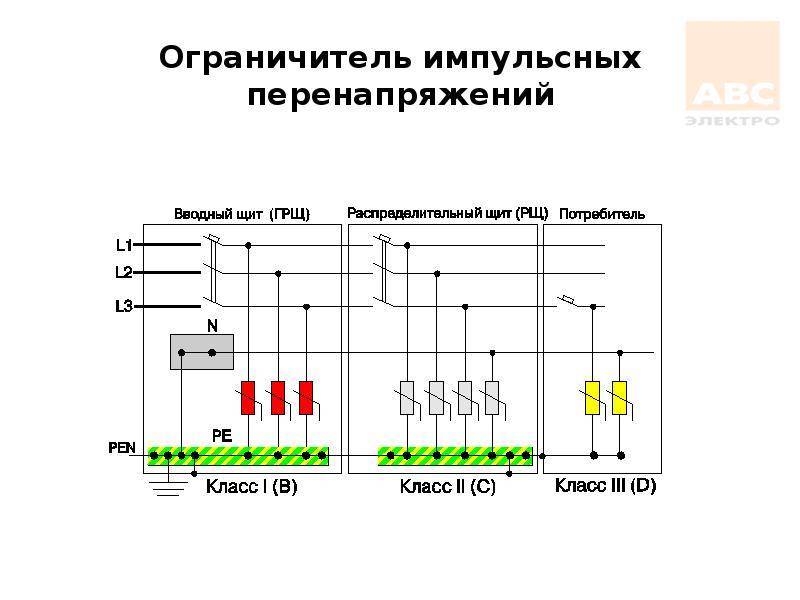

На рисунке ниже изображена типовая схема из условий для подключения 3 фаз. Здесь более наглядно изображено подключение ограничителей напряжения до счётчика. В трёхфазной цепи с системой заземления TN-S или TN-C-S его подключают между фазами, нулём и землёй. Но подключение ОИН-1 после счетчика тоже допустимо как дополнительная ступень защиты.
Монтажная схема на примере подключения в двухпроводной электросети:
И напоследок рассмотрим схемы для четырёх разных схем электроснабжения (1 фаза, 3 фазы, объединённый и разъединённый защитные проводники), которые встречаются наиболее часто:
Типы перенапряжения в электрической сети
В общем случае по способу образования различают внутренние (или коммутационные) и внешние (грозовые или атмосферные) перенапряжения
Различают следующие основные типы перенапряжения в электрической сети:
- грозовые перенапряжения
- индуктивные перенапряжения
- квазистационарные перенапряжения
- коммутационные перенапряжения
Способы противодействия негативным воздействиям
В нижеприведенную таблицу сведены все виды негативных воздействий в электросети и технические методы борьбы с ними.
| Вид негативного воздействия | Следствие негативного воздействия | Рекомендуемые меры защиты |
| Импульсный провал напряжения | Нарушение в работе оборудования содержащего микропроцессоры. Потеря данных в компьютерных системах. | Качественные блоки питания. Онлайн ИБП |
| Постоянный провал (занижение) напряжения | Перегрузка оборудования содержащего электромоторы. Неэффективность электрического отопления и освещения. | Автотрансформаторные регуляторы напряжения. Импульсные блоки питания. |
| Пропадание напряжения | Выключение оборудования. Потеря данных в компьютерных системах. | Батарейные ИБП любого типа, для предотвращения потерь данных. Автономные генераторы, при необходимости обеспечения бесперебойности работы оборудования. |
| Завышенное напряжение | Перегрузка оборудования. Увеличение вероятности выхода из строя. | Автотрансформаторные регуляторы напряжения. Сетевые фильтры с автоматом защиты от перенапряжения. |
| Импульсные перенапряжения | Нарушение в работе оборудования содержащего микропроцессоры. Потеря данных в компьютерных системах. Выход оборудования из строя. | Сетевые фильтры с автоматом защиты от перенапряжения. |
| Высокочастотные перенапряжения. | Нарушения в работе высокочувствительной измерительной и звукозаписывающей аппаратуры. | Сетевые фильтры с ФНЧ. Развязывающие трансформаторы. |
| Перекос фаз (разница фазного напряжения) | Перегрузка трехфазного оборудования. | Выравнивания нагрузки по фазам. Содержание в исправности силовой кабельной сети. |
| Отклонение частоты сети | Нарушение работы оборудования с синхронными двигателями и изделий зависящих от частоты сети. | Онлайн ИБП. Замена устаревшего оборудования. |
Следует отметить, что современные качественные ИБП имеют в своем составе сетевой фильтр и ограничитель напряжения. Время реакции и переключения на батарею достаточно мало для обеспечения надежной бесперебойной работы любых электронных устройств. Использование отдельных стабилизаторов может быть оправданно при большом количестве оборудования, так как цена стабилизатора на 10 КВт примерно равна цене ИБП на 1КВт. Использование отдельного сетевого фильтра гораздо менее оправданно. ИБП не предназначены для систем, требующих непрерывного функционирования. Если мощность такого оборудования превышает 1 КВт, оптимальным решением будет использование автономного дизельного генератора.
Классы УЗИП
Производители делят приборы на 3 большие категории:
Класс 1. Такая модель больше применяется в сетях, где характеристика импульса равняется 10/350 мкс. Другими словами – за 10 микросекунд импульс достигнет своего максимума, а за 350 мкс он упадет до номинального значения. Также следует знать, что изделия этого класса без проблем выдержат ток от 24 до 110 килоампер.
Класс 2. Это изделие предполагает использование только варисторов. Для изделия характерны параметры: 8/20 микросекунд и 10-40 кА. Для большей безопасности в электрическую схему впаивается механический предохранитель. Такое решение обусловлено тем, что при условии, когда сопротивление варистора достигнет предельных значений или выше, он разомкнет цепь.
Класс 3. Принцип работы этого варианта схож с предыдущим, никаких отличительных характеристик у него нет
Единственное, что важно знать – сила тока равняется 10 кА, выше этого значения эксплуатировать прибор не рекомендуется.
Защитные блоки, которые встраивают в щиток, обладают похожей схемой, поэтому и функционируют подобным образом. Единственный недостаток – небольшой срок работы, что делает их менее востребованными в заводских условиях, так как там важна безопасность. Нередко, чтобы компенсировать небольшой ресурс, некоторые производители намерено добавляют УЗИП 3 класса. Так техника будет в безопасности, несмотря на перенапряжение электрической сети.
Все больше популярности набирают приборы, которые работают с тремя классами сразу. Такие модели обеспечивают большую надежность и эффективность. Такое решение более востребовано по той причине, что изделия первой категории не сработают, если импульс будет коротким. Обратная ситуация возникнет с приборами третьего класса, только в этом случае он не сможет обеспечить защиту при высоких показаниях напряжения, что повлечет негативные последствия. Схема подключения оборудования простая и с этим справится каждый человек, достаточно следовать инструкции.
Другие виды защитных устройств
Существуют и другие варианты защиты от перенапряжения в сети. Они широко применяются в быту и считаются одними из наиболее эффективных средств.
Сетевые фильтры
Отличаются простой конструкцией и доступной стоимостью. Несмотря на свою малую мощность, это устройство вполне способно защитить оборудование при скачках, достигающих 380 вольт и даже 450 вольт. Более высокие импульсы фильтр не выдерживает. Он просто сгорает, сохраняя в целости дорогостоящую электронику.
Данное устройство защиты от перенапряжения оборудуется варистором, играющим ключевую роль в обеспечении защиты. Именно он сгорает при импульсах свыше 450 В. Кроме того, фильтр надежно защищает от помех высокой частоты, возникающих при работе сварки или электродвигателей. Еще одним компонентом служит плавкий предохранитель, срабатывающий при коротких замыканиях.
Стабилизаторы
В отличие от сетевых фильтров, эти устройства позволяют выполнить нормализацию напряжения дома и привести его в соответствие с номиналом. Путем регулировок устанавливаются граничные пределы от 110 до 250 вольт, и на выходе устройства получаются требуемые 220 В. В случае скачков напряжения и выходе его за допустимые пределы, стабилизатор автоматически отключает питание. Подача напряжения возобновляется лишь после приведения сети к нормальному рабочему режиму.
Что лучше сетевой фильтр или стабилизатор напряжения. В определенных условиях, например, за городом или в сельской местности, стабилизаторы являются наиболее эффективной защитой от перенапряжения, выступают в качестве единственного варианта, способного выровнять напряжение до установленных норм.
Все стабилизирующие устройства, используемые в быту, разделяются на два основных типа. Они могут быть линейными, когда к ним подключается один или несколько бытовых приборов, или магистральными, устанавливаемыми на вводе сети в квартире или во всем здании.
Устройство защиты от импульсных перенапряжений
УЗИП – устройство защиты от импульсных перенапряжений
Ограничители импульсного перенапряжения
Защита от перенапряжения сети
Ограничитель импульсных перенапряжений
Молниезащита дома: устройство и монтаж
Как выполнить проверку?
Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.
С помощью фазоуказателя
Рисунок 3: Принципиальная схема работы ФУ-2
Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.
На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.
На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.
С помощью мегаомметра
Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.
Рис. 4: Прозвонка кабеля мегаомметром
Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.
На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.
По расцветке изоляции жил
Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.
Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.
При помощи мультиметра
Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.
Рис. 5: фазировка мультиметром
Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.
Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.

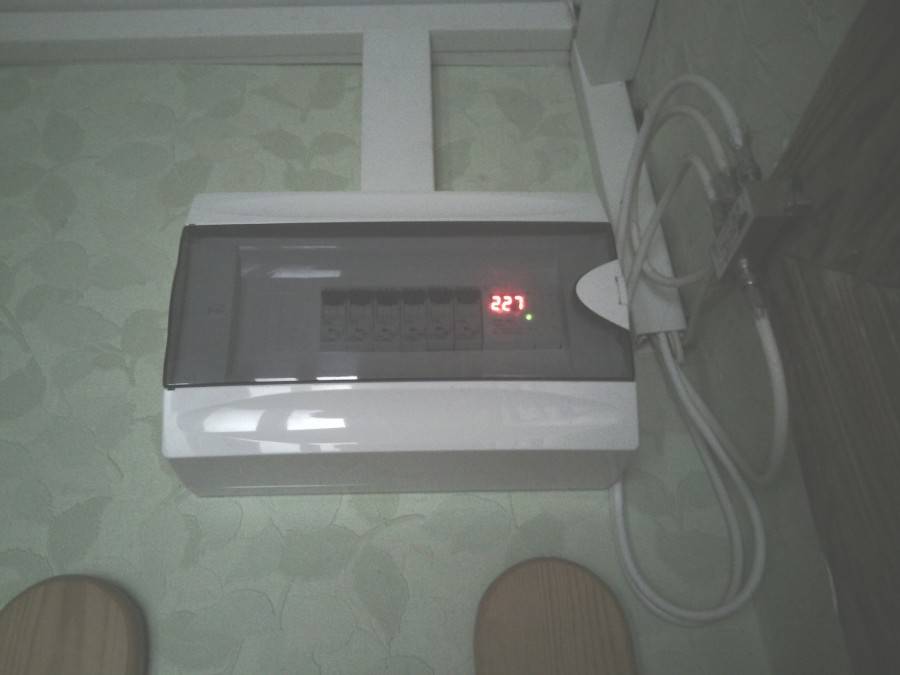

Установка реле напряжения своими руками
1. Выключаем входные автоматы или выкручиваем пробки. 2. С помощью саморезов крепим дин-рейку в удобном месте поближе к автоматам (пробкам).
3. Крепим реле к дин-рейке с помощью защелок на задней стенке.
4. Индикатором на контактах входящих автоматов (пробок) находим фазу (индикатор светится).
5. Разрезаем фазный провод в том месте, где он идет от входного автомата в дом (квартиру).
6. Обрезанный конец провода, который идет от входного автомата, вторым обрезанным концом подключаем к реле. На контакт “IN”(вход).
7. Другой обрезанный конец провода, который уходит в дом, подсоединяем к контакту реле с надписью “OUT«(выход).
8. Теперь берем отрезок провода, один конец подключаем к нулевому проводу на автомате или пробке. Если у Вас новый щиток, то на нулевую шину в щитке (автоматы на нулевой провод сейчас не ставят).
9. Второй конец подключаем к реле на контакт «N» (ноль, нейтраль).
10. Включаем питание.
Есть другой вид реле напряжения, которые включаются в розетку. Такое реле под силу подключить, каждому. Реле на одну розетку похожи на обычный тройник или удлинитель, только у них есть циферблат, на котором выводится напряжение в сети. Вы просто включаете его в розетку, а уже в реле — вилку от самого бытового прибора. Есть приборы на 10А и 16А, по мощности это где-то 2кВт и 3кВт соответственно. Реле на 10А (2000Вт) в большинстве случаев более чем достаточно. Так мощность ПК редко больше 400Вт, телевизора — 100Вт, большого телевизора на 42 дюйма — около 250Вт.
Однофазное реле напряжения используется для защиты бытовых электроприборов от недопустимых скачков напряжения в электрической сети. Прибор отключает дом, квартиру или отдельно нагрузку от электроснабжения, а когда все возвращается в норму, автоматически включает обратно. Существует два основных типа приборов: с автоматической выдержкой времени перед включением и настраиваемые вручную.
Защита от импульсного перенапряжения: частный дом с однофазным питанием
Монтаж электропроводки в частном доме, особенно выполненном из древесины и горючих материалов, требует тщательного соблюдения правил электрической безопасности.
Необходимо учесть, что здание может быть запитано по разным схемам заземления:
- типовой старой TN-C;
- либо современной, более безопасной TN-S или ее модификациям.
На картинке ниже представлена развернутая схема с защитой комбинированного класса 1 2, которое используется для установки после вводного автоматического выключателя.

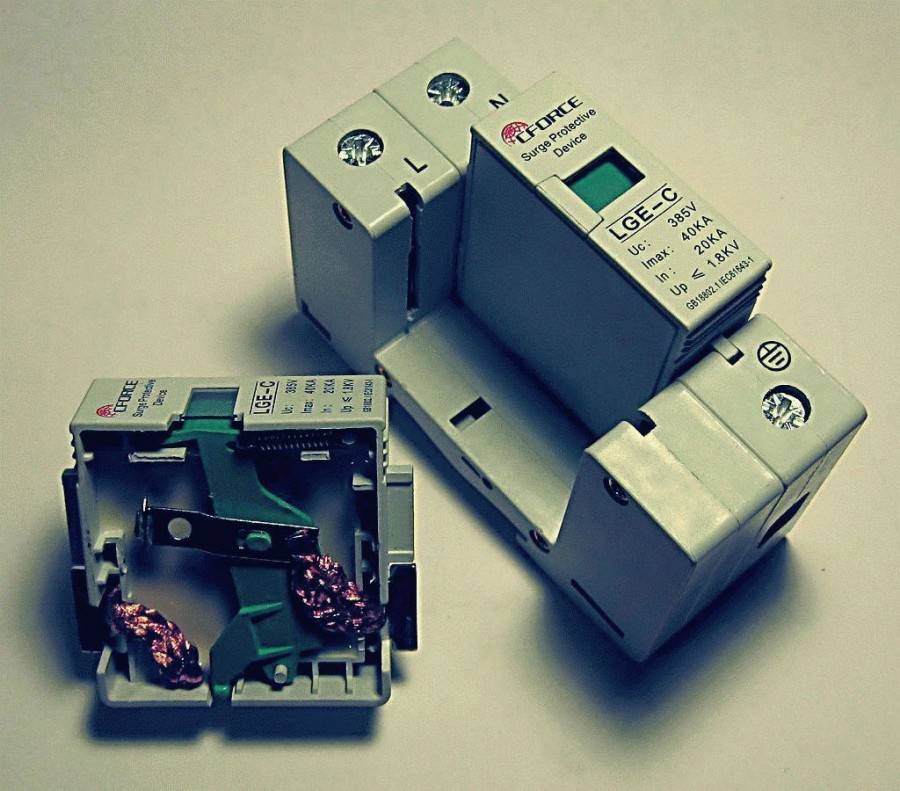

Варистор ограничителя перенапряжения встроен в корпус модуля, защищает электрическую схему от прямых или удаленных атмосферных разрядов молний.
Традиционный для всех УЗИП сигнальный флажок имеет два цвета:
- зеленое положение свидетельствует об исправности устройства и готовности к работе;
- красное — о необходимости замены в случае срабатывания или перегорания.
Такой модуль может применяться во всех системах заземления, а не только TN-S. Он имеет 3 клеммы подключения:
- сверху слева L — фазный провод;
- сверху справа PE — защитный проводник заземления;
- снизу N — нулевой провод.
На очередной схеме показан вариант использования защиты с УЗО. После него создается дополнительная шинка рабочего нуля N1, от которой запитаны все потребители квартиры.
Схема вроде понятна, вопросов не должно возникнуть.
Для дополнительных систем заземления TN-C-S и ТТ предлагаю к изучению и анализу еще две схемы. У них УЗИП монтируется тоже во вводном устройстве.
Цепи подключения счетчика, реле контроля напряжения РКН и УЗО, а также потребители подробно не показываю. Но принцип понятен: используется защитная шина PE.
Отсутствие шины РЕ диктует необходимость подключения УЗИП только между потенциалами фазного провода и PEN. Других вариантов просто нет.
Слева показан способ монтажа защиты для однофазной проводки, а справа — трехфазной.
Импульс перенапряжения снимается по принципу создания искусственного короткого замыкания в питающей цепи.
Защита проводки возложена на:
- трехполюсный вводной автоматический выключатель;
- однополюсные и трехполюсные автоматы отходящих линий;
- устройство защиты от импульсных перенапряжений комбинированного типа 1 2 3.
Учетом электроэнергии занимается трехфазный электросчетчик. После него в цепях рабочего нуля образована дополнительная шинка N1. От нее запитываются все потребители.
Шинки N и РЕ, модуль УЗИП подключены стандартным образом.
При раздельном использовании защит классов №1, 2, 3 следует распределять их по зонам I, II, III.
В предлагаемой разработке показан не чистый вариант подключения защит под систему заземления TN-C, а рекомендуемая современными требованиями модификация перехода на TN-C-S с выполнением повторного заземления.
Проводник PEN по силовому кабелю от питающей трансформаторной подстанции подается на свою шинку, которая подключается перемычкой к сборке рабочего нуля и шине повторного заземления.
Трехполюсный УЗИП, включенный после вводного автомата, защищает электрический счетчик и все его цепи, включая УЗО, от импульсов перенапряжения. Напоминаю, что он должен монтироваться в отдельном несгораемом боксе.
При отсутствии повторного заземления нижняя клемма модуля УЗИП подключается на шину PEN проводника отдельной жилой, а проводка работает чисто по старой системе TN-C.
Еще одна методика снижения нарастающего фронта броска импульса перенапряжения показана ниже. Здесь работают специальные реактивные сопротивления — дросселя LL1-3 с индуктивностью от 6 до 15 микрогенри, подбираемые расчетным путем.
Их монтируют в отдельном защитном щитке совместно с УЗИП. Так проще выполнять настройки и периодические обслуживания, профилактические работы.
Считаю, что необходимо указать еще на один вариант использования ограничителей перенапряжения и разрядников, которым иногда пренебрегают владельцы сложной электронной техники.
В отдельных ситуациях, как было у меня в электротехнической лаборатории на подстанции 330 кВ. Настольный компьютер подвергался различным видам облучения электромагнитных полей с частотами низкого и высокого диапазонов. Это сказывалось на отображении информации и даже быстродействии.
Однако при ударе молнии в рядом расположенную почву или молниезащиту такой путь может стать источником опасности. Исправить ситуацию позволяет метод создания дополнительной гальванической развязки.
Ее создают подключением разрядника. У меня использовалась разработка компании Hakel, как показано на картинке выше.
Особенности подключения
ОМ-110
Для установки ограничителя мощности ОМ-110 можно отметить следующие особенности:
- Установить ОМ–110 на штатное место (можно под ДИН рейку).
- Подключить сеть 220 В, соблюдая соответствие нулевой и фазной шины.
- Продеть провод нагрузки через специальное отверстие – там находится трансформатор тока, который и является датчиком потребленной электроэнергии.
- Подключить контактор, согласно схемы. Работает ОМ-110 только при наличии контактора, который будет коммутировать напряжение на нагрузку.
- Установить потенциометром мощность отключения.
- Выставить время работы ОМ-110 в режиме перегрузки.
- Задать время возврата ограничителя в исходное положение после срабатывания.
Схема подключения ОМ-110:
Более подробно увидеть процесс монтажа вы можете на видео ниже:
Как подключить однофазный ограничитель
После подключения необходимо проверить правильность работы ограничителя. Подать питание и подключить нагрузку меньшую расчетной. Должен гореть зеленый светодиод. Потом нужно подключить нагрузку, которая выше установленной. Должен загореться светодиод «перегрузка» и по истечении времени, которое устанавливается регулятором «задержка отключения», он должен отключить все потребители. При необходимости время можно откорректировать. После отключения возврат в исходное состояние происходит автоматически. Время возврата также можно изменить регулятором «повторное включение». Установка и настройка работы регулятора окончена.
ОМ-310
ОМ-310 используют при напряжении сети 380 В и мощности 3-40 кВт. Установка ограничителя мощности этой серии не отличается от предыдущего. Основное отличие состоит в том, что на него нужно подключить три фазы 380 В и нулевой провод. На лицевой панели два индикатора, позволяющие проводить настройку и контроль работы прибора, а также светодиодные индикаторы. Настройка этого устройства несколько отличается от ОМ-110. Достоинством является возможность подключения к компьютеру и его настройки.
Монтаж состоит в подключении всех трех фаз и нулевого провода к входным клеммам, как показано на схеме ниже:
Наглядная инструкция по монтажу предоставлена на видео:
Подключение ОМ-310
Нагрузка подключается через трансформаторы тока. Устанавливают параметры потребляемой мощности, времени отключения при перегрузке и времени восстановления после отключения. Обязательно использование контактора, который коммутирует нагрузку.
ОМ-630
ОМ-630 – трехфазный ограничитель мощности. Подключение происходит согласно схемы. Работает только с трансформаторами тока и реле нагрузки.
- Подключить фазные провода и провод нулевой.
- Присоединить контактор или несколько по потребности
- Протянуть провода нагрузки через установленные отверстия в корпусе прибора
- Подключить питание, после чего должен загореться светодиод, а через заданное время индикатор желтого цвета и включиться нагрузка.
Наглядно предоставлено правильное подключение на фото и схеме ниже:
Установка максимальной мощности, времени отключения и времени восстановления выполняются с помощью переключателей. Все регуляторы расположены на лицевой панели. Кроме указанных выше функций в ОМ-630 введена функция счетчика отключений. При срабатывании ограничителя в течении часа более определенного количества раз, нагрузка отключается на 10 минут. Эта регулировка тоже присутствует на лицевой панели.
На видео ниже наглядно показывается, как подключить и настроить ОМ-630:
Обзор ОМ-630
Данные аппараты, независимо от марки и типа защищают не только поставщика электроэнергии от перерасхода и хищения, но и потребителя от перегрузки домашней электросети и снижения вероятности возникновения пожара от перегрева изношенной электропроводки, в случае несоответствия мощности сети и потребления. Надеемся, вам были полезные наши советы и предоставленные инструкции по подключению ограничителей мощности 110, 310 и 630-й серии.
Будет интересно прочитать:
- Как провести электричество на участок
- Устройства защиты от перенапряжения в сети
- Что такое реле контроля напряжения
Защитные устройства
Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением разных функций и разной стоимостью.

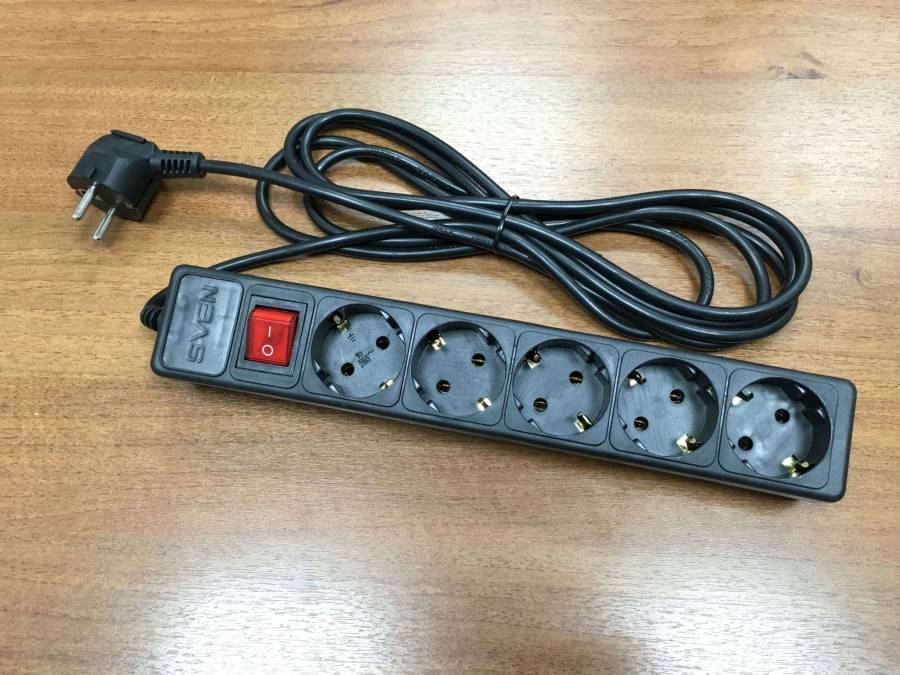

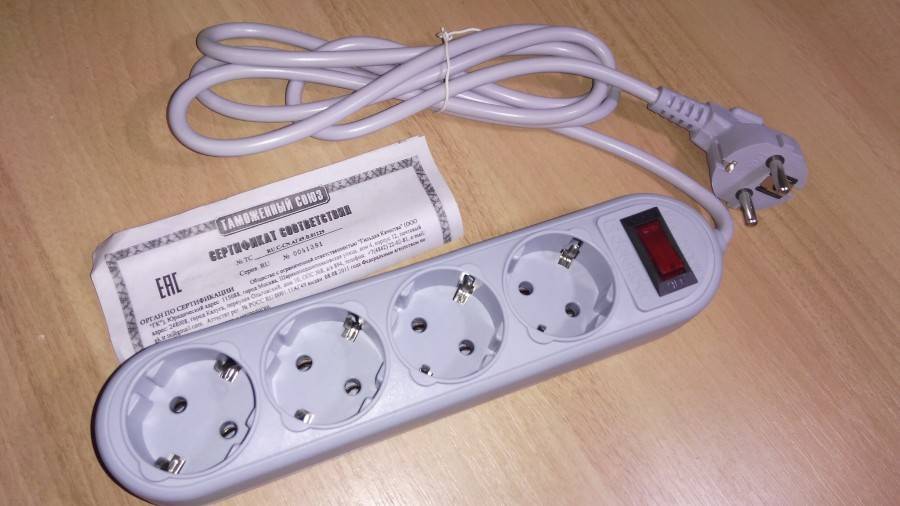

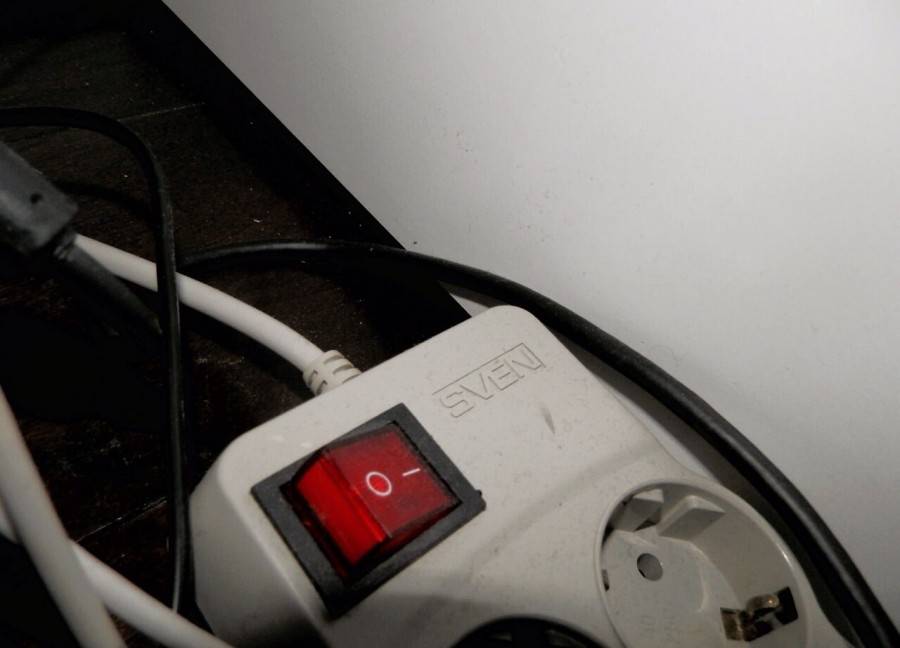

Сетевой фильтр является самым простым и недорогим средством защиты бытовой техники с небольшой мощностью. Он превосходно справляется с бросками, достигающими 450 В.
Основным элементом защиты сетевика является варистор – полупроводник, способный менять сопротивление в зависимости от возникающего напряжения. Именно этот элемент фильтра возьмет на себя удар при серьезном скачке.
Кроме того, фильтр способен защитить технику от помех высокой частоты. Помимо указанных защитных узлов фильтр оснащен плавким предохранителем, который сработает при коротком замыкании.
В качестве защиты электросети на разных ее уровнях – от перехода с воздушной линии на кабельную до конкретных приборов внутри дома – используют модульные ограничители перенапряжения. Являясь по сути разрядником для защиты от перенапряжений, ограничитель в качестве главного рабочего органа имеет все тот же варистор.
Стабилизатор способен выровнять скачущее напряжение в соответствии с номинальным. Если установить рамки, к примеру, в диапазоне от 200 до 250 В, то качественное устройство будет выдавать необходимые 220 В до тех пор, пока напряжение не выйдет за пределы указанного диапазона. Прибор отключит подачу питания до тех пор, пока напряжение не вернется в заданные границы.
Для сельской местности монтаж стабилизатора иногда является единственным средством повышения напряжения до необходимых значений. Стабилизаторы бывают двух видов:
- линейные – к ним можно подключить несколько бытовых приборов;
- магистральные – монтируются на входе электрической сети в дом или квартиру.
Источники бесперебойного питания продолжают подачу напряжения к подключенным приборам даже после срабатывания защитной системы или отключения электроэнергии. Время работы будет зависеть от аккумулятора и мощности потребителей.
Зачастую к ним подключают компьютеры с целью избежать потери данных во время внезапного сбоя. Среди современных устройств зарекомендовали себя модели, способные через USB-порт контролировать редактор текстов (например, сохранить файл) в случае возникновения внештатной ситуации.
Устройства защиты от импульсных перенапряжений в отличие от вышеперечисленных средств превосходно справляются с высоким напряжением. На основе таких устройств можно организовать защиту всех внутренних линий электропередачи частного дома.
Импульсы, которые могут возникнуть из-за грозы, превосходят способности этого устройства. Поэтому сфера применения реле защиты от перенапряжения – электрическая сеть внутри дома.
Для защиты частного дома от скачков напряжения устанавливаются специальные устройства, выбор которых велик. Будет лучше, если работу выполнят профессионалы, поскольку в домашних условиях вряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем более провести ее тест в режиме критической ситуации.
Следует также помнить, что все операции с щитком, проводкой и приборами нужно проводить строго при выключенном электропитании.
Часто задаваемые вопросы
- Есть ли смысл устанавливать плавкий предохранитель на линию нейтрали?
Да, при обрыве линий ЛЭП фаза часто попадает на нейтраль или заземление, в этом случае на розетку могут прийти две разные фазы это 380В. В нейтральную жилу или в заземление может попасть молния это сотни тысяч вольт.
- Если через УЗИП при скачке напряжения проходит сотни тысяч вольт, какого сечения провода надо ставить?
Провода устанавливаются с расчетным сечением для всего дома на вводной автомат, если УЗИП ставится на отдельную группу освещения или розеток, то сечение такое же, как и в проводах этой группы. На вводе обычно 10 -16 мм2,
Группы освещения 07-1,5 мм2, розетки 2.5 – 4 мм2.
- Как установить распределительную коробку для электропроводки в кирпичной, бетонной стене
- Стопорные муфты для кабеля — технические характеристики и область применения
- Цвет проводов в электропроводке: различение цветовой маркировки и ее использование на практике
- Как подключить диммер вместо выключателя
- Устройство защиты УЗМ-3-63 и схема подключения

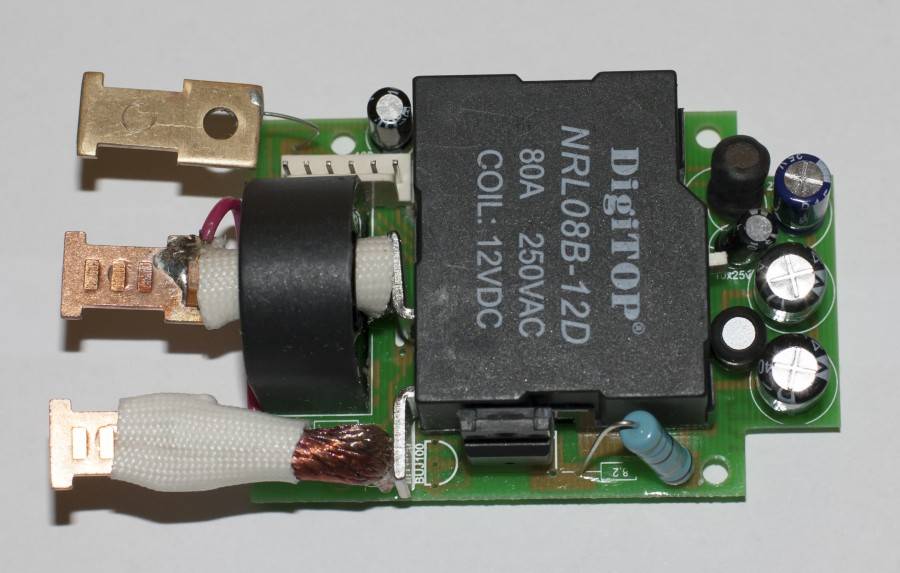

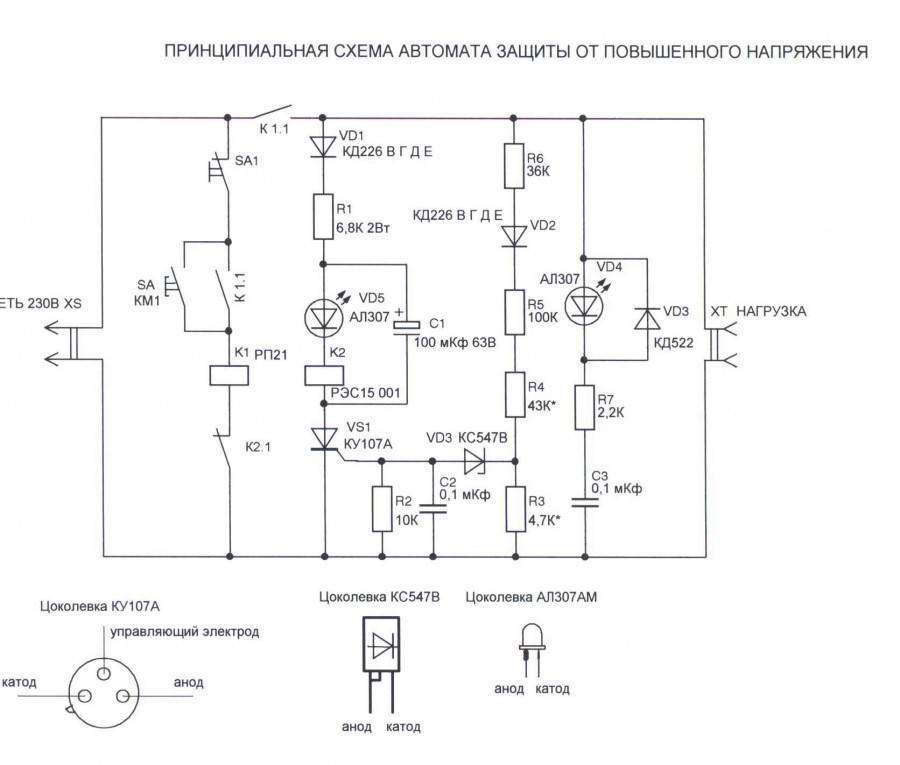

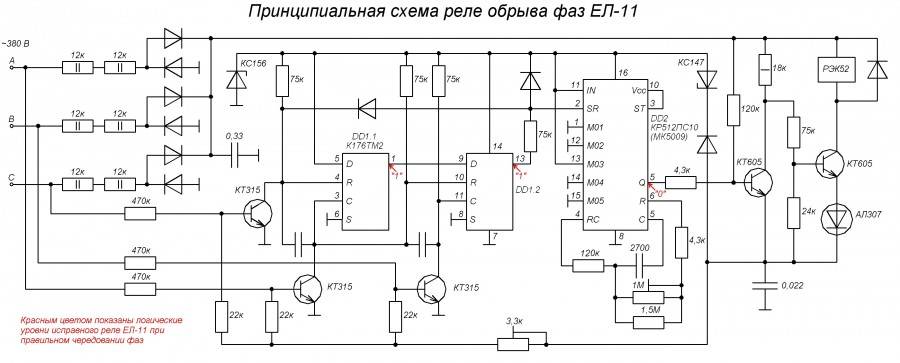

Реле-прерыватели, или реле контроля напряжения

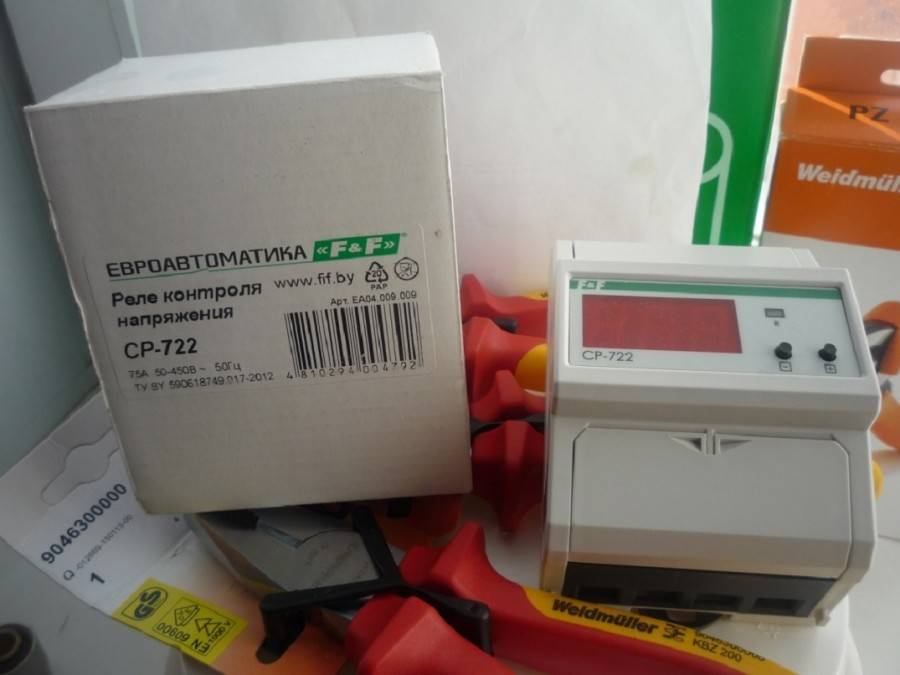

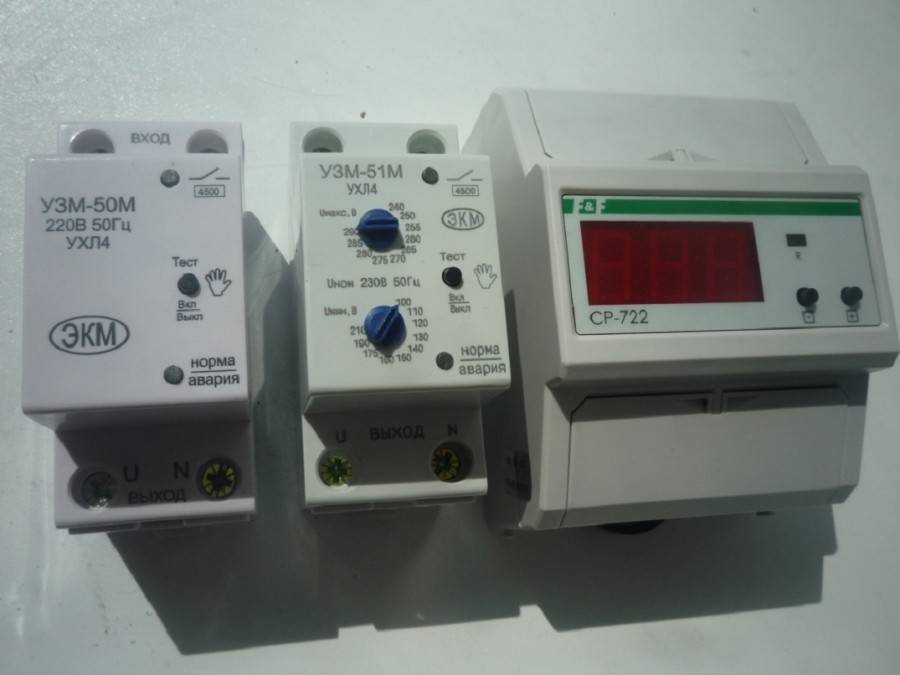

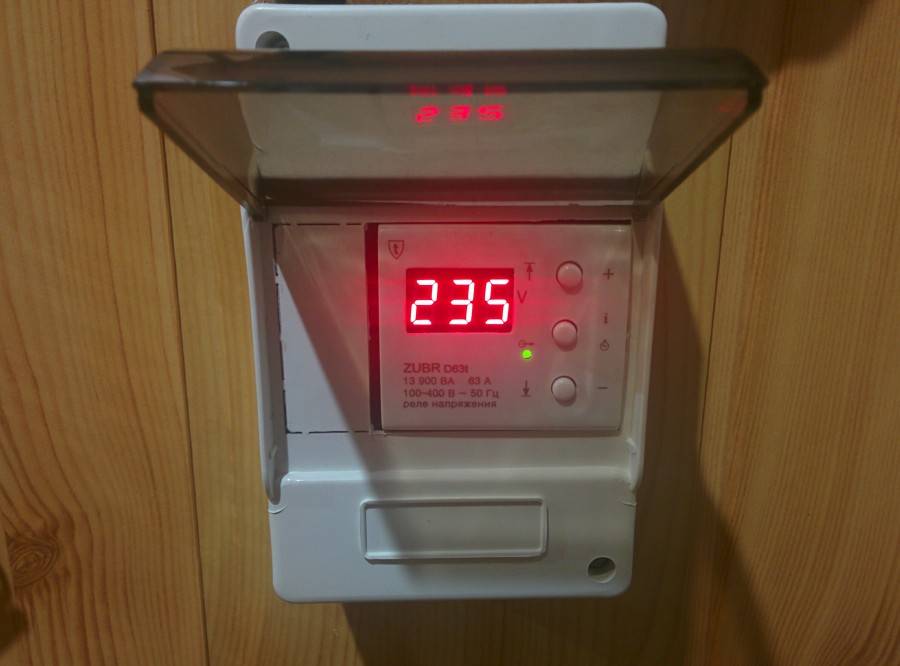

Довольно действенный и всегда недорогой способ (1500-3000 рублей). Реле-прерыватель размыкает электрическую цепь при повышении или понижении напряжения в электросети до определенных значений. По российским нормам, отклонения напряжения допускаются в пределах ±10% от номинальных 220В. Скачок напряжения – это все, что выходит за эти рамки, иногда скачки бывают очень сильными, например, при обрыве воздушной линии в частном секторе попадание линейного провода на провод нейтрали вызывает скачок линейного напряжения до 380-400 В, вместо 210-230 В (норма для однофазной сети). Когда реле прервало подачу тока, оно начинает раз в несколько секунд проверять параметры напряжения, и если оно в пределах нормы и стабильно, подача электричества возобновится.
Лучше, если у реле есть дисплей, отображающий параметры напряжения и кнопки регулировки верхнего и нижнего предела, тогда реле можно настроить под конкретный прибор. Оптимально, если есть и таймер, с помощью которого можно задать время включения прибора после его принудительного отключения реле. Например, это может быть интервал в несколько минут, чтобы сохранились настройки стиральной машины, кондиционера, хлебопечки и т.п
Кроме того, это важно для приборов с компрессорами (холодильник, морозильник, кондиционер), им частые включения/ выключения вредны
Реле-розетка для одного прибора
Реле бывают для однофазной и двухфазной (380 В) сети, рассчитаны приборы на разную максимальную нагрузку, могут устанавливаться как в электрощиток, на рейку (на 3 прибора) так и отдельно – в розетку, такие реле рассчитаны на один прибор.
Минусы
Реле не стабилизирует напряжение, оно лишь прерывает и возобновляет подачу тока. Перепады напряжения чаще всего не единичны и происходят довольно долго – от нескольких минут до нескольких часов. На практике это означает, бытовой прибор, контролируемый реле-прерывателем, надолго обесточивается или работает, постоянно прерываясь. В первом случае это ведет к сбою программы (как правило, техника «помнит» выбранную программу минут 10-15), во втором – ведет к быстрому износу узлов техники – нагревателей, компрессоров, моторов и т.п.
