Для чего нужна запорная водопроводная арматура

Сбросной клапан и расширительный бак (или гидробак)

Вода, нагреваясь в бойлере (водонагревателе), расширяется и увеличивается в объеме на 10-15%. Эту жидкость нужно куда-то убирать, чтобы давление в нагревательном приборе не превысило своего максимального значения 6 бар. Именно поэтому необходим расширительный бак. Его устанавливают на трубу, подающую холодную воду. Максимальные значения рабочего давления — 10 бар, а температуры — 99 градусов Цельсия.

Расширительный бак

В гидробаке имеются две полости — для жидкости и для воздуха, разделенные резиновой мембраной. При нагреве давление повышается, избыток воды поднимает мембрану в расширительном баке, сжимая воздух и занимая больший объем, то есть часть воды уходит в гидробак, что препятствует дальнейшему росту давления. При снижении давления в сети бак выдает в систему дополнительный объем жидкости, препятствуя дальнейшему уменьшению давления. Объем бака должен соответствовать 5% объема водонагревателя (бойлера).

Сбросной клапан

Как правило, это баки на 5-30 литров. В верхней части гидробака предусмотрен ниппель, куда при необходимости вкручивают временно манометр для контроля давления или устройство для подкачки воздуха. До расширительного бака ставят сбросной клапан, или, как его еще называют, сбросник. Он не только понижает давление, выливая «лишнюю» воду, но и упрощает проблему снятия гибробака, например в случае его повреждения, — не надо разбирать всю систему. Сбросной клапан соединяют с канализацией либо напрямую, либо через сливную воронку (кран). Запрещено ставить любую арматуру между клапаном и расширительным баком. Сбросник запломбирован, его нельзя разбирать или пытаться регулировать. Это разрешается делать только специалисту.

Конструктивные особенности корпуса

Вентили в зависимости от формы корпуса и способу монтажа на трубопроводе могут быть:

• прямоточными — в них поток транспортируемой жидкости движется через корпус от входа к выходу, не меняя направления, ось шпинделя располагается под углом к оси проходного отверстия. Такая конструкция способствует спрямлению потока и снижению гидравлического сопротивления, но увеличивает рабочий ход затвора, параметры строительной длины и массы изделия;
• проходными — изделие с одинаковым направлением потока движущейся воды на входе и выходе и смещёнными параллельно друг друга осями входного и выходного патрубков. Проходя через корпус вентиля, поток воды вынужден совершать как минимум два поворота под прямым углом, что приводит к образованию высокого гидросопротивления и образованию зон застоя;
• угловыми — в них поворот потока на 90º происходит один раз, поэтому и более низкий уровень гидравлического сопротивления. Такие изделия имеют ограничения по области использования — размещаются на плане трубопровода только на его поворотных участках;
• смесительными — в них регулировка пропорций воды происходит за счёт механического вращения внутренних элементов корпуса. Предназначены для перекрытия и смешивания потоков холодной и горячей воды.

Типы

Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:

• шаровые краны с различной резьбой;
• запорные клапаны;
• поворотные затворы;
• фланцы и фитинги;
• обратные клапаны;
• задвижки.

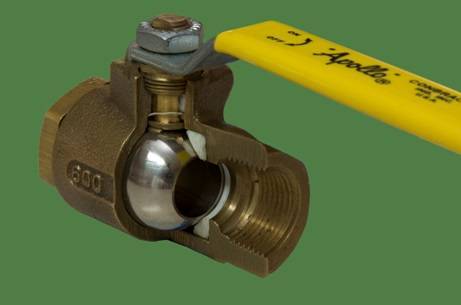

Краны шаровые

Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.

Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.

Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.

Запорные клапаны

Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.

Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.

Шланговая насадка такой конструкции может поворачиваться в любую сторону.

Затворы поворотные

Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.

Обратные клапаны

Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.

Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.

Также такие элементы могут быть установлены на резервуары с высоким давлением.

Фланцы

Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).

Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.

Фитинги

Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:

• муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
• угольники (меняют направление на 45-90°);
• тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
• крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
• заглушки (одеваются на конец трубы).

Задвижки

Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».

Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.

На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.

Классификация задвижек для водопровода

Все задвижки в зависимости от используемого материала делятся на два вида:

• чугунные;
• стальные.

Также такая арматура может классифицироваться в зависимости от способа крепления:

• фланцевая;
• приварная.

Но самая главная разновидность водопроводных задвижек зависит от формы затвора. Здесь стоит выделить две самых главных группы:

• Арматура, состоящая из клинового затвора;
• Арматура, состоящая из параллельного затвора.

Особенность задвижки с клиновым затвором заключается в том, что перекрытие потока осуществляется элементами, которые сдвигаются в перпендикулярном движению вещества направлении. Применяются, в основном, для перемещения газообразных веществ, воды, нефтепродуктов.

Затвор такой арматуры представлен клинообразным округлым диском, располагающимся уплотнительными кольцами, размещенными под некоторым наклоном.

Арматура, состоящая из параллельного затвора, включает в себя два, реже один диск. В том случае, если диска два, то конструкция дополнятся распорной пружиной, соединяющей эти два элемента. Данный тип арматуры более надежный и очень редко может заклинить. Используется для любой среды.

Воздухоотводчик

Воздух в системах ведет к преждевременной коррозии материалов трубы и арматуры, вызывает шумы и создает воздушные пробки, препятствующие правильному течению воды и снижающие теплоотдачу. Его выпускают воздухоотводчиками как вручную (кран Маевского), так и автоматически. Конструкция воздухоотводчика, выпускающего только воздух, но не воду, очень проста. Внутри латунного корпуса свободно перемещается полый пластиковый поплавок, соединенный с золотником. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера, установленного в латунной крышке. Колпачок предохраняет воздушный канал от пыли и грязи, а также позволяет перекрывать воздухоотводчик при аварийных ситуациях и при монтажных работах.

Воздухоотводчик

Для демонтажа воздухоотводчика без опорожнения системы рекомендуется разместить перед ним отсекающий клапан. В его латунном корпусе расположен золотник, удерживаемый в верхнем положении пружиной. При установке воздухоотводчика в верхнюю резьбу отсекающего клапана золотник клапана открывается. Навинчивать воздухоотводчик следует рожковым ключом за шестигранник корпуса, расположенный под колбой. Нельзя зажимать его за колбу корпуса трубным рычажным ключом (КТР). Конструкция диктует вертикальный монтаж, иначе поплавок не будет работать. Воздухоотводчик устанавливают на водонагреватель (бойлер) — это, как правило, кран Маевского. У него максимальное давление срабатывания от 4 до 6 бар, а рабочая температура до 120 градусов Цельсия.

Коллекторы

Коллекторы, несмотря на свое название, ничего не собирают, а распределяют воду от основного трубопровода к потребителям. Их делают из специальной пищевой латуни, абсолютно безопасной для человека. Количество отводов обычно от 2 до 12, но бывает и больше — это зависит от размеров дома и его насыщенности отопительным и сантехническим оборудованием. Чтобы давление воды в коллекторе было постоянным, диаметр выходных отверстий приблизительно в три раза меньше диаметра входного. Чем длиннее коллектор и чем меньше его сечение, тем заметнее будут потери давления и разница в расходе.

Коллектор

Обычно ставят коллекторы на три четверти при малом числе потребителей. Если приборов, для которых подводят воду, много, то лучше поставить дюймовые. Диапазон рабочей температуры составляет от 5 до 100 градусов Цельсия, а рабочее давление — порядка 10 бар.

Так выглядит коллекторный узел в хорошем домике с подвалом, гаражом, бассейном, несколькими туалетами и ванными комнатами

Метки: Арматура, Арматура водоснабжения, Воздухоотводчик, Манометр, механический фильтр грубой очистки, Обратный клапан, Редукционный клапан, Термостатический смеситель, Шаровые краны

Популярные статьи

Разновидности плит и листов для обшивки стен, пола и потолка

Просмотров: 189 909

Как и чем удалить старый герметик и нанести новый

Просмотров: 144 003

Как сделать когтеточку и домик для кошек

Просмотров: 91 208

Как сделать душ со сливом в полу

Просмотров: 88 827

Монтаж распределительного электрощитка

Просмотров: 83 184

Монтаж освещения в квартире и частном доме

Просмотров: 80 665

Установка розеток и выключателей

Просмотров: 74 977

Виды кабелей, проводов и шнуров

Просмотров: 72 814

Как сделать сливной трап в душевой

Просмотров: 71 667

Монтаж скрытой электропроводки

Просмотров: 70 692

Утепление лоджии своими руками. Подробное руководство

Просмотров: 69 252

Строим межкомнатные перегородки своими руками

Просмотров: 69 161

10 мифов о каркасных домах

Просмотров: 68 970

Современное напольное покрытие для дома и квартиры

Просмотров: 68 627

Борьба с сыростью и конденсатом в доме и на даче

Просмотров: 67 054

Выбираем монтажную пену. Виды, свойства и особенности

Просмотров: 54 128

Правила устройства лестниц в доме

Просмотров: 53 190

Как правильно сделать стяжку пола

Просмотров: 50 249

Виды водопроводных труб и фитингов

Просмотров: 49 109

Приспособления и возможности ручного фрезера

Просмотров: 47 928

Как сделать клумбу, цветник или цветочницу на дачном участке

Просмотров: 47 829

Приставки, насадки и приспособления для дрели

Просмотров: 42 611

Как построить деревянный туалет на даче

Просмотров: 41 661

Строительство беседок. Формы, виды, назначение и правила строительства

Просмотров: 41 342

Как перевесить дверь

Просмотров: 39 124

Правила строительства ступенек крыльца

Просмотров: 37 115

Какие межкомнатные двери лучше – выбираем материал

Просмотров: 36 200

Особенности установки в водопроводных системах

Монтаж запорных элементов трубопровода должен обеспечивать надёжное соединение и оставлять возможность для ремонта или оперативной замены в случае необходимости.

Прежде чем выбрать тот или иной тип устройства и способ его монтажа, следует чётко понимать, какие задачи будет выполнять трубопроводная система, с каким типом носителя работать и в каких условиях. Это позволит сделать трубопровод максимально надёжным, удобным в эксплуатации и долговечным.

Процедура монтажа запорной арматуры может быть произведена одним из трёх способов.

Сварное соединение

В частных трубопроводных сетях монтаж посредством сварки применяется достаточно редко. Этот способ можно считать самым надёжным и обеспечивающим наилучшую герметичность, но он обязательно потребует навыков работы со сварочным аппаратом. Кроме того, ремонт арматуры может оказаться весьма проблематичным, поскольку для этого устройство придётся вырезать из трубопровода.

Тем не менее, на больших промышленных трубопроводах такой способ монтажа все ещё успешно применяется.

Порядок проведения работ в этом случае примерно такой:

• В предполагаемом месте установки элемента запорной арматуры вырезается участок трубопровода соответствующей протяжённости.
• Края трубопровода выравниваются и шлифуются.
• Арматура устанавливается на место и тщательно фиксируется посредством сварных швов.
• Далее, швы проверяются на герметичность.
• На последнем этапе швы зачищаются и обрабатываются защитным покрытием.

Рекомендуем ознакомиться: Гофрированный гибкий шланг для трубопроводов

Резьбовое соединение

Является разъёмным, что обеспечит в случае поломки быструю и лёгкую замену вышедшего из строя элемента запорной арматуры. Для монтажа могут понадобиться следующие инструменты:

• Болгарка или ножовка по металлу.
• Устройство для нарезания резьбы.

Порядок монтажа:

• На концах соединяемых труб накручивается резьба.
• На подготовленные резьбовые сгоны накручиваются контргайки.
• Укомплектованные контргайками сгоны поочерёдно или одновременно вкручиваются в корпус запорного элемента.
• Герметизация резьбового соединения производится при помощи сантехнической льняной нити или специальной ФУМ-ленты. Перед окончательным затягиванием гаек, между ними и торцами устройства накручивается дополнительный слой уплотнителя.

Соединения, полученные в результате таких манипуляций, получаются надёжными и прочными

Однако, стоит принимать во внимание, что они рассчитаны на работу в сетях с давлением до 100 атмосфер

Установка при помощи фланцев

Фланцевое соединение, как правило, достаточно громоздкое, поэтому его используют преимущественно на магистральных сетях. Суть такого способа монтажа заключается в надёжном болтовом соединении запорного элемента, оборудованного фланцами, с краями трубопровода, на которых при помощи сварки также закреплены фланцы.

Для должного уровня герметичности, между парами фланцев помещаются уплотнительные прокладки. Такой способ монтажа обеспечивает работу при показателях давления в системе до 200 атмосфер.

Арматура для частных потребностей

В большинстве случаев, пользуются спросом такие изделия:

1. Вентили. Это фитинги, каковые или регулирует степень прохождения потоков, или по большому счету перекрывают трубу.
2. Задвижки. Изделия кроме этого блокируют прохождение сред в системы посредством перпендикулярного (относительно направления потоков) расположенного клапана.

1. Затворы. Запор имеет форму диска, который при необходимости поворачивается в трубы и образует весьма герметичную блокировку.

Получается, что ремонт трубопроводной арматуры дома как правило подразумевает работу с вентилями. Другими словами как раз они и имеется самые популярные изделия на таких объектах.

Исходя из этого на обзоре вентилей стоит остановиться подробнее.

Критерии выбора задвижек

1. Тип и свойства перекачиваемой жидкости.
2. Характер работы устройств.
3. Величину гидравлических нагрузок.
4. Температурный режим.
5. Допустимые габариты.
6. Вес механизма.
7. Способ управления приводом.
8. Оптимальная скорость срабатывания.
9. Герметичность.
10. Химическая активность жидкости, материал корпуса и уплотнительных деталей (коррозийная стойкость).
11. Наличие аварийной системы с дополнительным источником энергии.
12. Срок службы.

При подборе параметров нужно учитывать ремонтопригодность оборудования, а также возможность его дальнейшей модернизации и автоматизации.

Запорные краны и отсекающая арматура

Запорная и отсекающая арматура выполняет несколько важных функций:

• помогает отсечь поврежденный или засоренный участок тепловой магистрали без ущерба для дальнейшей работы системы;
• краны запорной арматуры помогают регулировать проходимость воды в теплотрассе и сбрасывать воздушные пробки.

Задвижка

Задвижка — вид запорной арматуры, при помощи которого можно остановить движение теплоносителя в системе. В конструкции задвижки предусмотрен элемент, расположенный перпендикулярно направлению потока теплоносителя. С помощью регулирующего механизма можно увеличивать или уменьшать зазор в задвижке, тем самым влияя на скорость движения вод в системе. Фланцевые и муфтовые шаровые краны

Свое название этот вид запорной арматуры получил из-за формы клапана. Чаще всего эта деталь имеет форму шара, в котором имеется сквозное отверстие. В качестве запорного механизма в систему отопления врезаются краны с прямым отверстием. Поворачивая рычаг, мы меняем расположение шара, тем самым открывая или закрывая путь потоку теплоносителя.

Шаровые краны делятся на полнопроходные и стандартные. Вентили стандартной комплектации пропускают, не задерживая, до 80% потока воды в системе. Полнопроходной шаровый кран имеет практически стопроцентную пропускную способность, поэтому для радиаторов следует выбрать именно этот вариант

Также следует обратить внимание на другую особенность конструкции шарового вентиля

Фланцевые

Фланцевые устройства могут работать только в двух положениях – открыто или закрыто. Такая конструкция не сможет обеспечить половинчатую проходимость потока воды в системе, поэтому для радиаторов шаровые краны не подходят. Зато они прекрасно справляются с напором воды внутри трубопровода.

Поэтому фланцевые шаровые краны устанавливают только на трубопроводах. Благодаря простой и эффективной конструкции такие краны просты в использовании и долговечны.

Муфтовые

Муфтовые шаровые краны имеют по краям резьбу, которая обеспечивает этому устройству надежную фиксацию. Такой кран способен пропускать через себя жидкость и регулировать ее поток. Таким образом, муфтовые краны оптимально подходят для установки на радиатор.

При покупке этого устройства следует внимательно ознакомиться с его техническими характеристиками. Как правило, эта информация содержится в документации завода-изготовителя.

Материал и тип соединения

Запорная арматура может изготавливаться из различных материалов. Корпуса современных кранов могут быть выполнены из стали, бронзы или латуни, встречаются также и полимерные вентили. В классической системе отопления трубы и батареи выполнены из металла, поэтому в такую теплотрассу ставят латунные или бронзовые вентили.

Следует обратить внимание и на вид труб в трубопроводе. В каждом отдельном случае определяют наиболее подходящий тип соединения – с накидными или обжимными гайками, с внутренней или наружной резьбой

Большое внимание уделяется герметичности перекрытия потока теплоносителя в системе. Для этого устанавливают специальные прокладки, а металлические шары в кране шлифуют, добиваясь абсолютной гладкости

Чем ровнее будет поверхность шара, тем плотнее он будет приживаться к внутренней поверхности, тем меньше вероятность протечки.

Виды арматуры

Основными видами запорной арматуры для водопровода являются:

• кран;
• вентиль;
• задвижка.

Конструкция и разновидности кранов

Кран – специальное устройство, предназначенное для полного или частичного перекрытия воды в системе трубопровода. Кран может быть изготовлен:

• из бронзы;
• из латуни;
• из нержавеющей стали;
• из пластика.

Пластиковые краны могут быть установлены только на пластиковые трубопроводы.

Стандартный кран состоит из следующих элементов:

• герметичного корпуса, в котором расположен запорный механизм;
• рукояти, предназначенной для управления элементом арматуры;
• уплотнительных колец, повышающих уровень герметичности устройства в местах стыка с трубами.

Геройство крана

В зависимости от запорного элемента кран может быть:

• шаровым. Перекрытие воды производится путем вращения шара в корпусе крана (рисунок выше);
• пробковым. Запорным элементом является пробка, которая при вращении рукоятки опускается в специальное седло.

Кран с запорным элементом – пробкой

Шаровой кран, в отличие от пробкового не подлежит ремонту, то есть при неработоспособности устройство необходимо заменить.

В зависимости от места установки краны бывают:

прямоточными. Такие устройства устанавливаются на ровный участок водопровода;

Устройство для установки на ровном участке водопровода

угловыми. Арматура предназначена для монтажа на сгибе водопроводной системы.

Устройство для установки на сгибе труб

Назначение вентиля

Вентиль – это устройство, отличающееся высоким уровнем герметичности. Основное предназначение вентиля – это ограничение потока воды в системе, то есть устройство чаще всего используется как регулирующая арматура. Однако вентиль может и полностью перекрывать движение жидкости.

Вентиль, как и кран, состоит из корпуса, запорного элемента и рукоятки. Вентиль также может быть прямоточным и угловым.

В отличие от крана вентиль может приводиться в движение не только рукоятью, но и электроприводом. При подключении к устройству привода управление происходит не вручную а со специального пульта.

Арматура, управляемая дистанционно

Задвижка

Водопроводная запорная арматура также может быть в виде задвижки. Простейшие запорные устройства чаще всего используются для быстрого перекрытия потока в случае аварии, так как уровень герметичности арматуры очень низкий.

Задвижка представляет собой корпус, в котором расположен простейший запорный элемент клин или пластина.

Арматура для быстрого перекрытия воды в трубопроводе

Задвижка может быть изготовлена из стали, чугуна или цветных металлов. Арматура может управляться вручную при помощи маховика или с дистанционного пульта.

Типы арматуры водопроводной сети

По своему назначению водопроводная арматура делится на следующие типы:

Запорная арматура. Это краны, клапаны (вентиля), задвижки и дисковые затворы.

Регулирующая. Это краны, клапаны (вентиля), дисковые задвижки.

Предохранительная. Это разнообразные предохранительные клапаны и предохранительные устройства (ИПУ, МРУ, МПУ).

Обратная арматура (обратного действия). Оборудование для автоматического предотвращения обратного потока воды. Примеры: обратный клапан, обратный затвор (захлопка).

Разделительная. В водопроводе разделяет воздух от воды. Пример: воздушный вантуз.

Комбинированная. Это варианты запорно–обратной, запорно–регулирующей арматуры.
