Запчасти для гидроаккумулятора: виды, критерии выбора, установка и цена

Выбираем тип конструкции

По расположению бака различают два вида гидроаккумуляторов.

Вертикальные – подходят для установки в узком пространстве, занимают мало места в ширину даже при большом объеме. Еще одной особенностью является расположенный сверху корпуса ниппель, через который легко стравливать излишний воздух из резервуара. Как правило, такие модели приобретают для работы с погружными насосами.
Горизонтальные – идеально подходят для поверхностных насосов, так как предусмотрена возможность их крепления сверху резервуара. Несмотря на то что в помещении такой бак занимает больше места, чем вертикальный, подобный способ монтажа все равно экономит место. Вопрос удаления излишнего воздуха решается следующим образом: монтируется дополнительный участок трубопровода, в котором присутствует выводной ниппель, шаровой кран и слив.

Стоит отметить, что ниппель для стравливания воздуха предусмотрен только в гидроаккумуляторах большого объема, как правило, от 100 л. Если же вы покупаете резервуар на 24 или 50 л, выбор в пользу вертикального или горизонтального устройства делайте с ориентацией только на удобство монтажа. Удаление воздуха в таких баках происходит за счет полного опустошения – в систему дополнительно встраивается шаровой кран.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Лучшие гидроаккумуляторы для систем водоснабжения на 100 литров

Выбирая гидроаккумулятор для водоснабжения частного дома, более 40% покупателей останавливаются на моделях с объемом бака 100 литров. Популярность гидроресиверов этой категории обусловлена низкой ценой, функциональностью, оптимальным запасом воды для семьи из 3-4 человек. Небольшие размеры позволяют без труда найти место для установки в кессоне или в бойлерной одноэтажного загородного дома. Оборудование привлекло высоким уровнем надежности, оригинальными конструктивными решениями, рентабельностью применения.

Wester WAV 100

Российская компания Wester разработала серию мембранных баков для домашней системы водоснабжения с учетом европейских стандартов качества. Комплектующие для оборудования поставляются из Великобритании, Германии, Италии и Швейцарии. Линейка WAV отличается вертикальным монтажом, а гидроаккумулятор для воды на 100 литров является одним из самых популярных в этой серии. Расположенные под углом ножки не только упрощают установку, но и делают емкость более устойчивой к динамическим воздействиям. Подключение через нижнее резьбовое соединение удобное для любой схемы развязки.

Особенностью конструкции является использование мембраны замкнутого типа. Нижняя часть емкости по этой причине не контактирует с водой, что положительно влияет на срок эксплуатации. Бак изготовлен из углеродистой стали, покрытой снаружи защитным покрытием на основе эпоксиполиполиэфира. Контрфланец изготовлен из стали с оцинкованным покрытием, ниппеля из латуни. Материал мембраны – EPDM, который характеризуется высокой эластичностью, устойчивостью к перепадам температуры.

Достоинства:

Заменяемая мембрана;
К держателю мембраны можно подключить реле давления или манометр;
Ресурс – 100 000 циклов заполнения и опустошения;
Диапазон температур перекачиваемой жидкости – от 1 до 100 градусов;
Максимально допустимое давление 10 бар.

Недостатки:

Нет манометра в комплекте поставки.

Компактный вертикальный гидроаккумулятор на 100 литров имеет размеры 79х50 см. Это позволяет легко найти место в доме или кессоне. Вес устройства 17 кг, что делает простой доставку и самостоятельную установку.

Вихрь ГА-100

Горизонтальный гидробак разработан для работы в паре с поверхностными насосами мощностью 1 кВт или глубинными насосами до 1,5 кВт

Модель привлекает внимание яркой окраской и простой, надежной конструкцией опор. В кронштейнах предусмотрены отверстия для монтажа к основанию, что заметно облегчает выполнения работ

Корпус изготовлен из стали и хорошо защищен от коррозии. Стальной фланец прочный и устойчивый к механическому воздействию.

Мембрана изготовлена из пищевой резины, что позволяет использовать гидроаккумулятор в системе подачи питьевой воды. Рекомендуется следить за температурой перекачиваемой жидкости, производитель советует поддерживать показатели в диапазоне от 0 до 45 градусов. Отзывы покупателей отмечают хорошее отношение между ценой и качеством изготовления оборудования. Наши эксперты подтверждают это заключение и отмечают простое обслуживание мембранного бака.

Достоинства:

Рабочее давление до 8 бар;
Возможность подкачки воздуха;
Заменяемая мембрана;
Небольшой вес;
Отсутствие скачков и гидравлических ударов.

Недостатки:

Нет манометра.

Reflex DE 100

Разработка немецких инженеров отличается безупречным качеством сборки. Емкость изготовлена из углеродистой стали, единственный шов очень хорошо проварен. Бак разработан для систем с повышенными требованиями по устойчивости к коррозии. С наружи и внутри металл покрыт защитно-декоративным слоем на основе эпоксидной смолы. Все узлы рассчитаны на работу в течение 10 лет. Рекомендуемая температура перекачиваемой жидкости – от 1 до 99 градусов.

Предустановленное давление 4 бар, максимальные показатели могут достигать значений в 10 бар. Эластичная мембрана изготовлена из синтетического бутилкаучука и отличается высокой прочностью. Конструкция бака позволяет быстро заменить мембрану. Для монтажа предусмотрены вертикально расположенные ножки. Значительное расстояние между основанием и штуцером позволяет выполнить подключение к водопроводу в комфортных условиях.

Достоинства:

Незначительный вес делает простыми транспортировку и монтаж;
Занимает мало место в кессоне;
Большой ресурс мембраны;
Гарантия производителя 2 года.

Недостатки:

Завышенная цена.

Как выбрать?

Но непосредственно перед заменой детали на новую необходимо её выбрать. Главным критерием является модель бака и его название – все это можно найти на заводской табличке. Остальные характеристики, такие как материал, защитное покрытие, диаметр, определяются именно спецификой использования бака. Стоит ознакомиться с отзывами некоторых производителей данного оборудования.

Большим спросом пользуются итальянские компании – Aquasystem, Aquapress, Varem, Zilmet.

Самой распространённой отечественной фирмой является Wester. Её ярким представителем является фланец FL 19-24. Он предназначен для гидроаккумуляторов и расширительных баков объёмом 24 литра с диаметром посадочного отверстия 80 мм. А также часто в продаже представлены китайские фланцы для гидроаккумуляторов от компании Kitline, но их качество не может обеспечить долговечность изделия. Чтобы поменять запчасти, лучше всё-таки покупать оригинальные изделия, таким образом, длительная работа гидроаккумулятора будет гарантирована.

О том, как подобрать фланец для гидроаккумулятроа, смотрите в следующем видео.

Обслуживание

Как и любая другая техника, гидроаккумуляторы нуждаются в техническом обслуживании, а также в ремонте при неисправностях. Чтобы не упустить момент, когда требуется обслуживание или ремонт бака, нужно внимательно следить за его работой и в случае каких-либо изменений приступить к решению проблемы. Для того чтобы увеличить срок службы прибора, нужно регулярно проводить определённые проверки. Они не займут много времени и в них нет ничего сложного, а именно:

нужно проверять давление насоса примерно один раз в месяц;
следует совершать проверку на наличие внешних повреждений, таких как ржавчина, вмятины. Делать это необходимо каждые 6 месяцев;
необходимо проверять мембрану на целостность один раз в шесть месяцев;
визуально проверять бак.

Как подключить

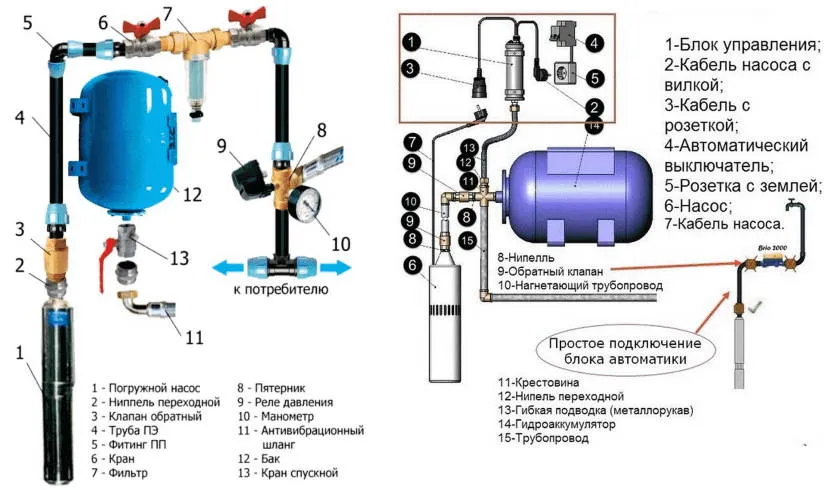

Схема подключения гидроаккумулятора. (Для увеличения нажмите) При проведении подключения глубинного насоса, нельзя забывать об обратном клапане. Он требуется, чтобы не дать возможность имеющемуся воздуху выдавить обратно в скважину воду.

Он должен устанавливаться непосредственно на насос, перед подключением всех остальных элементов.

Вначале следует правильно установить погружной насос. Чтобы это сделать, возьмите веревку с прикрепленным к ней грузом и замерьте глубину вашей скважины. После этого пометьте на веревке место, куда следует опустить насос. Он должен быть установлен на расстоянии не более 30 сантиметров от уровня воды.

После того, как насос опущен, его следует надежно закрепить.

Затем шланг насоса, который выходит на поверхность при помощи штуцера, на котором должно иметься пять разъемов, скрепляют с реле давления.

После этого производится подключение водовода и гидроаккумулятора к находящимся на штуцере разъемам. Также к нему подключается, и система при помощи которой производится управление всей системой.

Разумеется, при проведении этого подключения все соединения должны быть тщательно загерметизированы. Это производится при помощи пакли с герметиком или ленты ФУМ, они лучше всего подходят для этих целей. Как видим, схема подключения совсем несложная.

Возможно, Вас заинтересует статья о гидроаккумуляторах Джилекс. Статью об устранении неисправностей гидроаккумулятора своими руками читайте здесь.

Критерии выбора

Для долгосрочной эксплуатации специалисты рекомендуют приобретать модели с грушей. Мембранные гидроаккумуляторы более подвержены коррозии, так как мембрана не способна изолировать стенки корпуса от воздействия воды. Однако для моделей с грушей ремонт более сложен, чем для мембранных аналогов. Выбирая накопитель, также нужно учитывать и будущий расход воды.

Если пользователей будет больше, то и гидроаккумулятор требуется соответствующий. Перед установкой необходимо учесть следующее:

количество пользователей;
количество водоразборных точек;
количество бытовых сантехнических приборов;
наличие нагревательных элементов.

Обе процедуры обладают примерно одинаковой сложностью и сопоставимыми затратами на оборудование.

Нужен ли запас емкости

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Оптимальное давление

Например:

гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
т. е. рабочее значение будет составлять 1,6 атмосфер.

Установка аккумулятора

Схема подключения гидроаккумулятора к насосу и системе водоснабжения может различаться, так как в ходе работ используют не только погружной, но и поверхностный насос. У каждой из схем есть свои особенности подключения.

Схема с поверхностным насосом

Если вода к водопроводной системе закачивается через водопровод (то есть не нужно погружать насос), его монтируют прямо около аккумулятора. Схема подключения не имеет ничего сложного, но следует ознакомиться с нюансами.

Прежде чем осуществлять установку прибора, необходим точный расчет рабочего и минимального давления. В различных системах выставляется разное давление, но если рассматривается стандартная, небольшая система, то стандарт здесь – это давление в 1.5 атм. Бывает, что в системах подключен прибор, которому для работы необходимо высокое давление, поэтому параметр увеличивается вплоть до 6 атм, но не больше, так как это способно негативно сказаться на трубах и их соединительных элементах.

Схема с погружным насосом

Схема установки гидроаккумулятора в систему водоснабжения с использованием погружного насоса. Такая схема используется, если вода для системы берётся из скважины или когда насос в силу каких-либо причин установлен ниже всей системы.

Схема водопровода с гидроаккумулятором и скважинным насосом Источник oboiman.ru

Такая схема имеет ключевую особенность – в систему монтируется обратный клапан. Это устройство предотвращает обратную утечку закачанной воды. Устанавливать обратный клапан следует до того, как будут подключены последующие элементы системы. Чаще всего клапан монтируют напрямую к насосу (ввод клапана), а к другому (вывод клапана) подсоединяется трубопровод, ведущий к гидроаккумулятору. Некоторые специалисты рекомендуют подключать обратный клапан не напрямую к насосу, а добавлять межу ними примерно метр трубопровода.

Порядок подключения аккумулятора к насосу следующий:

В первую очередь измеряют глубину, куда будет опускаться насос (он должен быть расположен над поверхностью дна колодца или скважины на 30 см). Расстояние обычно измеряют веревкой с прикреплённым грузом;
Насос, к которому уже подключен клапан, опускают в скважину и фиксируют при помощи страховочного троса;
Трубу от насоса, которая выходит на поверхность, подводят к месту расположения гидроаккумулятора и других устройств. Для дальнейшей разводки применяется специальный штуцер с пятью разъёмами.
К штуцеру подключают реле давления, гидроаккумулятор, потребляющий водопровод и систему управления. Исходя из этого, наиболее оптимален штуцер с пятью разъемами

Важно, чтобы все соединения были герметичными, для чего отлично подходит ФУМ-лента или обычная пакля, которую предварительно следует пропитать герметиком.

Особенности монтажа гидроаккумулятора

К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.

Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.

Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара – его устанавливают производители прибора (прочитайте: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”).

Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.

Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения – информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.

Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.

Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.

После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.

Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.

Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.

После того как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.

Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.

По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.

В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.

Почему нужно уметь подбирать гидробак?

Гидроаккумулятор для систем водоснабжения выполняет две важные функции:

поддержку постоянного давления в водопроводе;
защиту насоса от слишком частых включений и выключений.

Его схема устройство довольно простая – есть металлический бак, который разделен на две части каучуковой мембраной. В самой мембране находится вода, а необходимое давление создается воздухом, который закачивается во вторую часть бака.

Таким образом, при использовании воды в точках потребления, погружному насосу не приходится включаться каждый раз, когда открывается кран. Ведь в груше есть определенный запас воды под давлением, достаточным для нормальной работы водопровода. А насос будет включаться только тогда, когда этот объем упадет до установленного минимума.

При этом нужно учитывать, что максимальное допустимое число включений насоса – 20-30 раз в час. А оптимальное – 15-20 раз. Поэтому, нужно заранее знать, как выбрать гидроаккумулятор для водопровода, чтобы не допустить ошибок.

Устройство гидроаккумулятора

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

Настройка гидроаккумулятора для водяного отопления

Покупая оборудование, следует помнить, что бак находится под давлением

Поэтому при монтаже необходимо максимально соблюдать осторожность и нив коем случае не спускать закачанный в отсек воздух. После того как будет завершена установка всех элементов контура отопления и проведения тестового заполнения его теплоносителем необходимо отрегулировать давление газа в корпусе гидроаккумулятора

При избыточном давлении теплоноситель просто не будет поступать в полость мембраны, а при пониженном давлении в камере с газом агрегат не сможет эффективно выполнять свои функции.

Проверка правильности настройки гидроаккумулятора выполняется при помощи манометра. В систему закачивается теплоноситель и по манометру котла проверяется его давление. Достигнув рекомендованной отметки, кран подачи теплоносителя закрывается и проверяется при помощи пневматического манометра давление в воздушной камере аккумулятора. Для нормальной работы системы рекомендуется установить давление в баке на 0,2-0,3 бар меньше чем в контуре отопления. Если установить давление в воздушной камере на таком же уровне, как и в системе, то при появлении признаков аварийной ситуации мембрана просто не в состоянии будет принять необходимое количество теплоносителя. По мере поступления жидкости из контура в мембрану будет возрастать и давление в баке, при этом может быть упущен момент, когда предотвратить аварию удалось бы, убрав из системы буквально 2-3 литра жидкости. А при пониженном давлении эффект получается обратный, мембрана очень чутко реагирует на изменения давления в контуре и быстро снимает пиковые нагрузки вбирая в себя жидкость намного быстрее.

При регулировке давления уменьшить его можно просто нажав на ниппель и выпустив определенный объем воздуха, а вот добавить его можно просто подсоединив к ниппелю автомобильный насос и сделав несколько качков.

Оптимальным считается давление воздуха в воздушной камере при рабочем давлении жидкости в системе в пределах 1,2-1,3 бар, показатель равный 1,0-1,1 бар.

Оптимальное давление

Например:

гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
т.е. рабочее значение будет составлять 1,6 атмосфер.

Название	Характеристики	Стоимость
АКВАБРАЙТ ГМ-80 В	Бак на 80 литров производства России, рабочее давление составляет 10 атмосфер, максимальная температура – 99 градусов	3 500 рублей

Ultra-Pro вертикальный (Zilmet)	Бак с объемом 100 литров, имеет упрочненную мембрану, способную работать с агрессивными составами воды. Рабочее давление до 10 атмосфер, максимальная температура – 99 градусов, вертикальное расположение.	12 000 рублей

Гидроаккумулятор SPERONI AV 100	Емкость накопителя 100 литров, максимально допустимое давление – 10 атмосфер, максимальная температура – 99 градусов. Эта модель выпускается в горизонтальном и вертикальном исполнении. Мембрана изготовлена из высокопрочной пищевой резины.	14 400 рублей

Гидроаккумулятор вертикальный Джилекс пл./фл. 100л.	Бак емкостью на 100 литров и рабочим давлением до 9 атмосфер. Характеризуется высоким качеством и долговечностью при невысокой стоимости. Обладает надежной мембраной. Фланец сделан из пластика.	5 400 рублей


Гидроаккумулятор VCF-36L, вертикальный	Бак небольшой емкости, предназначен для использования в паре с насосами малой мощности. Объем бака – 36 литров, рабочее давление до 8 атмосфер. Характеризуется высоким качеством материала и долговечностью работы.	4 000 рублей
