О недостатках частичной замены
Выбрав поэтапный способ и проложив новые провода в каком-то определенном помещении, мы, столкнувшись с необходимостью подключения электропитания, вынуждены будем запитать новые розетки и светильники от ближайшей действующей старой распредкоробки.
Здесь надо принять во внимание, что старая электропроводка чаще всего бывает выполнена алюминиевыми проводами и их прямое соединение с новыми медными ввиду электрохимической несовместимости этих материалов недопустимо. Разумеется, это вполне исправимо использованием специальных соединительных клемм – на электротехническом рынке современными производителями предоставлен довольно широкий ассортимент этих изделий. Однако, нельзя не учитывать возможные затруднения, связанные с их применением
Однако, нельзя не учитывать возможные затруднения, связанные с их применением
Разумеется, это вполне исправимо использованием специальных соединительных клемм – на электротехническом рынке современными производителями предоставлен довольно широкий ассортимент этих изделий. Однако, нельзя не учитывать возможные затруднения, связанные с их применением.
Следует принять во внимание, что отсутствие свободного места или большое количество старых соединений в коробке могут вызвать определенные сложности, потребовать перекоммутации ломких алюминиевых проводов. Тем не менее, при наличии достаточного опыта исполнителя в проведении подобных электромантажных работ и эта ситуация вполне решаемая. Чего не скажешь в отношении равномерного распределения нагрузки и соответствия ей сечений проводов электропроводки
Чего не скажешь в отношении равномерного распределения нагрузки и соответствия ей сечений проводов электропроводки
Тем не менее, при наличии достаточного опыта исполнителя в проведении подобных электромантажных работ и эта ситуация вполне решаемая. Чего не скажешь в отношении равномерного распределения нагрузки и соответствия ей сечений проводов электропроводки.
Как пример – заменив старую проводку в одном помещении (увеличив, как правило, в нем общее количество “точек” в большую сторону) на новую и, подключив ее к существующей коробке, чаще всего имеем токовую перегрузку на на провода, питающие эту коробку.
Дело в том, что старая проводка подавляющего большинства наших квартир и домов выполнена одной питающей электрической группой, материал (алюминий) и сечение проводов которой не соответствуют потребляемой мощности и количества современных бытовых электроприборов.
Хорошим решением, здесь будет запитать это помещение, минуя распределительную коробку – подключив непосредственно к автоматическому выключателю распределительного щита.
Но и в это решение нельзя назвать универсальным. Для большинства владельцев жилья, вряд ли такое изменение интерьера окажется приемлемым: проложенные через всю квартиру по стене или потолку к электрощиту провода, пусть, даже уложенные в кабельном канале – украшение, весьма сомнительное.
Особенно, в тех случаях, когда ремонт в помещениях, через которые будут проложены «транзитные» питающие кабели не планируется и возможности скрыть их в штробах нет.
Штробление стен
После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.
Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.
Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.
Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.
Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.
Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.
Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.
Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.
Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.
Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.
Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

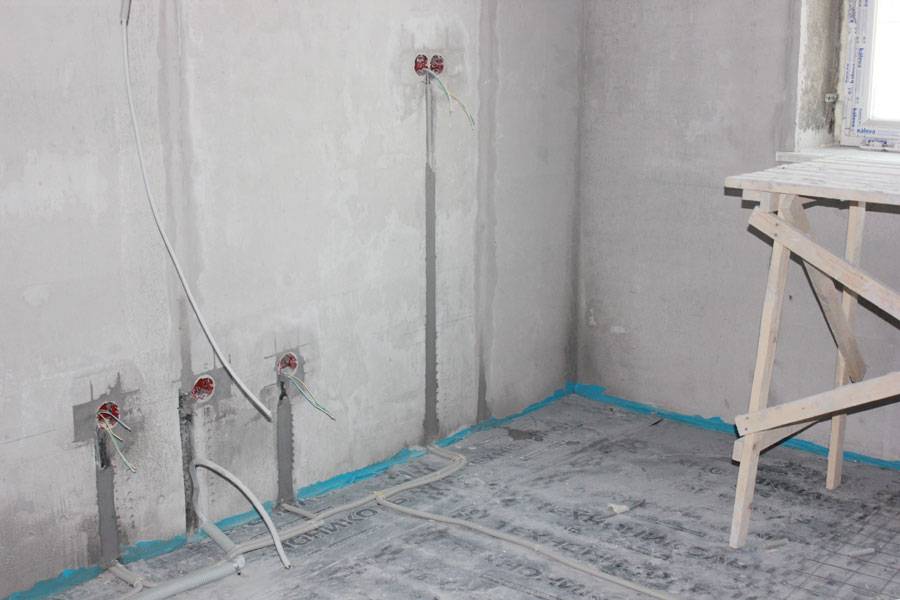

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.
План электропроводки
Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.
- Обычно ремонт состоит из нескольких этапов:
- перепланировка (если необходимо);
- сантехнические работы;
- предмонтаж трасс кондиционирования;
- строительные работы – штукатурка, монтаж потолков;
- установка сантехнических изделий – умывальников, душевых кабин, унитазов;
- разводка электричества;
- установка дверей, напольных покрытий;
- поклейка обоев, покраска;
- монтаж электроустановочных изделий – розеток, выключателей, а также светильников.
Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.
Рисуем план электропроводки
Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.
- Для выполнения схемы нам понадобиться:
- тетрадный лист;
- линейка;
- ручка;
- цветные карандаши или фломастеры.
На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

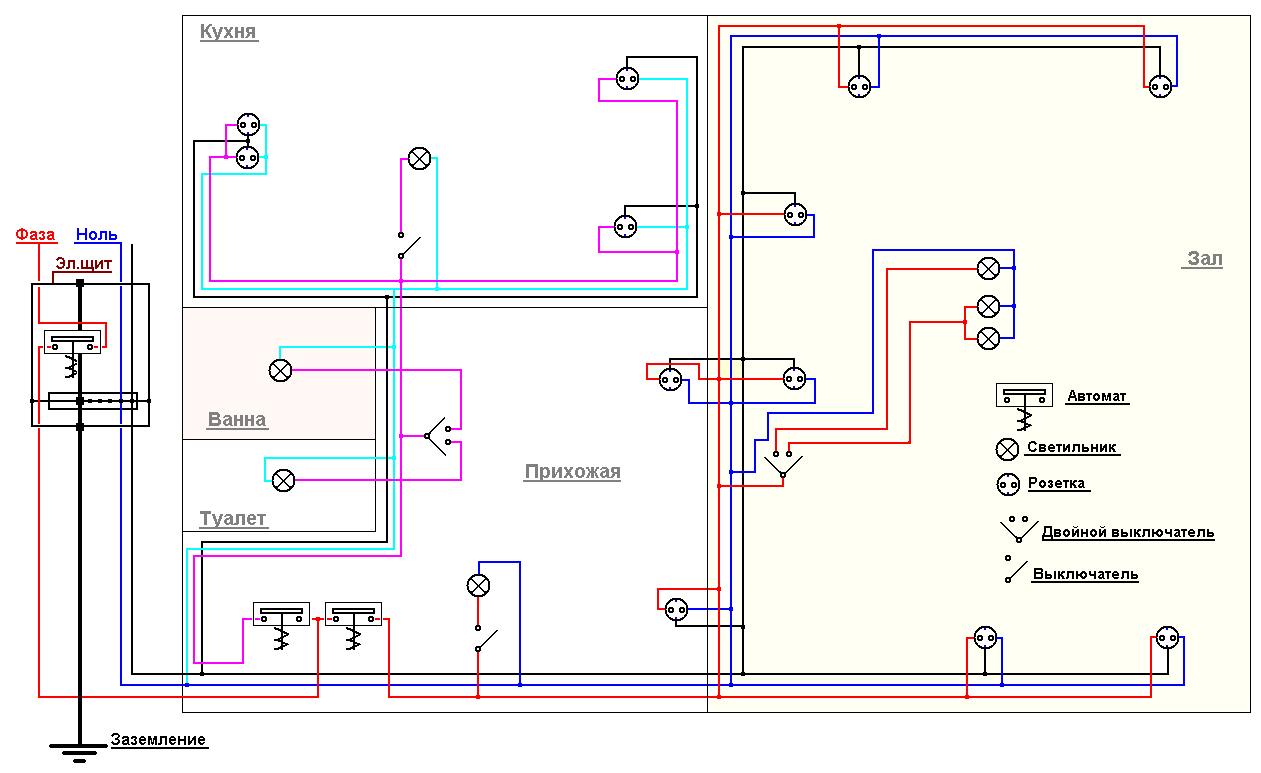

Пример плана электропроводки в квартире
- На схеме следует отобразить максимально подробно следующие элементы:
- Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
- Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
- Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
- Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
- Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
- Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.
Размечаем
Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».
Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.
На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:
- в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
- далее намечаются линии, по которым будет производиться штробление стен;
- определяются места для распределительных коробок;
- выбирается место, где будет установлен квартирный электрощит;
- после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.
В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.
Ремонт или замена?
Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.
Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.
Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:
- В первую очередь необходимо выяснить количество требуемых изменений.
- Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
- Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
- Укладка нового кабеля и последующее его тестирование на нормальное функционирование.
Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки – это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.
Этап №2 – прокладываем защитные трубки
Перед прокладыванием проводов и кабелей нужно выполнить некоторые подготовительные манипуляции – вставить коробки под выключатели и розетки в выдолбленные в стенах лунки. После этого, заполняем все ненужные пространства шпаклёвкой и штукатуркой выравниваем края, сглаживая их до уровня стены.
Электропроводку для предохранения от неприятных ситуаций необходимо вкладывать в канал-штробу внутри 15 миллиметровой овальной или круглой ПВХ-трубы. Пластиковую трубку протягиваем от розеток и выключателей к коробке-распределителю или потребительскому щиту. По такой схеме формируется общая система с выводом на потребительский щиток.
пвх гофра для провода
Совет! Трубка должна быть цельной, а не состоящей из отдельных фрагментов! Чтобы закрепить её в каналах следует использовать поперечные распорки или специальные зажимы, которые нужно располагать равномерно по всей длине с шагом в 24,0–27,5 см!
Завершается эта стадия тщательной шпаклёвкой канала штукатурным раствором или гипсом.
Монтаж скрытой проводки
Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:
- Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
- После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
- На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
- Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
- Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
- У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
- Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
- Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.
Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.
Замена электропроводки потребует схему электропроводки (проект)
В первую очередь, вам нужно будет разбить помещения на группы. Это удобно для того, чтобы можно было отдельно отключать электроснабжение для комнат. К примеру, делаете вы ремонт в спальне, отключаете электропитание только для этого помещения, во всей остальной квартире при этом электричество есть. Также, правильным будет разделить линии питания розеток и линии освещения.
В нашей стране, странах СНГ и Европе принято соединение электророзеток цепочкой. При этой схеме у вас под потолком идет линия от электрощитка, и в нужных местах от нее сделаны снижения к розеткам.
Также есть схема лучевого подключения, получившая популярность в США. Здесь от щитка к каждому потребителю идет своя линия. Конечно, это менее экономично, и проводов уходит намного больше, но при этом вы можете организовать защиту каждого электроприбора в отдельности.
Наиболее удачным решением будет комбинированный вариант, при котором розетки для обычных потребителей будут разведены линейно (цепочкой), а вот для мощных приборов, таких как духовой шкаф, стиральная машина, кондиционер и т.д., будут проложены отдельные силовые линии, защищенные своими автоматами.
Шаг 2: Выбор, и подготовка необходимых материалов
Как только все детали проекта-схемы согласованы и продуманы, необходимо приступить к выбору материала для будущих работ, и подготовке всего необходимого инструмента
Важно при выборе обратить внимание на все особенности помещения и здания. Особое внимание уделяется технической составляющей. Но, вначале стоит поговорить…
Но, вначале стоит поговорить…
Но, вначале стоит поговорить…
О типах проводки
Перед покупкой материалов нужно четко понимать, какой именно тип проводки вы собираете монтировать в своем доме. Есть скрытая, и внешняя (наружная) проводки. Каждый из видов имеет свои особенности, плюсы и минусы. И именно их нужно разобрать перед тем, как начинать работы.
Скрытый тип проводится внутри стен, и помещается в специальные полости – штробы, которые можно сделать как с помощью специального штробореза, так и болгаркой с кругом по бетону. Скрытая проводка безопасна, и практически никогда не грозит возгоранием даже при коротком замыкании. Минус решения – длительность проводимых работ, их трудоемкость, пыльность.
При внешней проводке все кабели располагаются прямо на стенах, помещаясь внутрь специальных труб/коробов из пластмассы или гофротрубы. Затем эти трубы надежно фиксируются специальными крепежами. Минус наружной проводки – риск возгорания при КЗ, некрасивый внешний вид, уязвимость к различным внешним механическим воздействиям.
Вернемся к материалам
Есть 2 наиболее важных момента, которые необходимо запомнить:
Покупая кабели или провода, стоит обращать внимание на изолированные изделия с медными жилами. Сечение кабеля определяется путем расчета мощности потребления конкретной линии.Если говорить ор стандартных квартирах и домах, то покупать стоит проводники с диаметром 1,5-2 мм для осветительных приборов, и 2,5-3 мм. для остальной бытовой техники.Такие провода смогут спокойно выдерживать нагрузки при использовании осветительных устройств, общей мощностью потребления до 4 кВт, и нагрузки от бытовой техники и других устройств, мощностью до 6кВт; Помимо кабелей, вам придется купить розетки, короба по них, распределительные коробки, выключатели, электросчетчик, и дополнительные элементы, которые обязательно должны присутствовать в цепи.Если вы будете монтировать проводку открытого типа, тогда дополнительно придется купить еще и специальные защитные изоляционные трубы (например, гофры), фиксаторы для линий и т.д
для остальной бытовой техники.Такие провода смогут спокойно выдерживать нагрузки при использовании осветительных устройств, общей мощностью потребления до 4 кВт, и нагрузки от бытовой техники и других устройств, мощностью до 6кВт; Помимо кабелей, вам придется купить розетки, короба по них, распределительные коробки, выключатели, электросчетчик, и дополнительные элементы, которые обязательно должны присутствовать в цепи.Если вы будете монтировать проводку открытого типа, тогда дополнительно придется купить еще и специальные защитные изоляционные трубы (например, гофры), фиксаторы для линий и т.д.
Полезный совет! Не стоит приобретать самые дешевые изделия этих типов. Лучше выбирать дорогие, но качественные и надежные. Лучше приобрести устройство/материал от проверенного бренда, нежели начинать работу заново через некоторое время.
После подготовки всего необходимого можно переходить с самому важному моменту – проведению электропроводки в квартире своими руками, в чем нам поможет пошаговая схема-инструкция для скрытого и открытого варианта
Порядок проведения работ
Теперь рассмотрим, как можно самому поменять проводку во всей квартире.
Как известно, во время замены проводки электропитание должно быть отключенным. Однако создание штроб требует электрических приборов. Для их работы надо сделать ремонтную времянку.
Ее делают из деревянной дощечки, на которую монтируют двойную розетку и автоматический выключатель на 16 ампер. К ним подключают кабель с сечением, которое равно четырем квадратным миллиметрам.
Далее выкручивают пробки и отключают квартирный автомат. После этого у электросчетчика обдалбивается и снимается ручная доза. Потом нужно вывести провода и подключить нашу времянку.
Для этого кабели от электросчетчика скручивают с проводами времянки и производят их изоляцию с помощью изоленты. К розетке времянки подключается удлинитель и подается электропитание.
Полезный совет: для выполнения этих работ можно пригласить профессионального электрика. Это будет наилучшим вариантом. В случае самостоятельных работ нужно изучить ПУЭ и ПТБ, а также помнить, что в обесточенном кабеле может появиться ток.

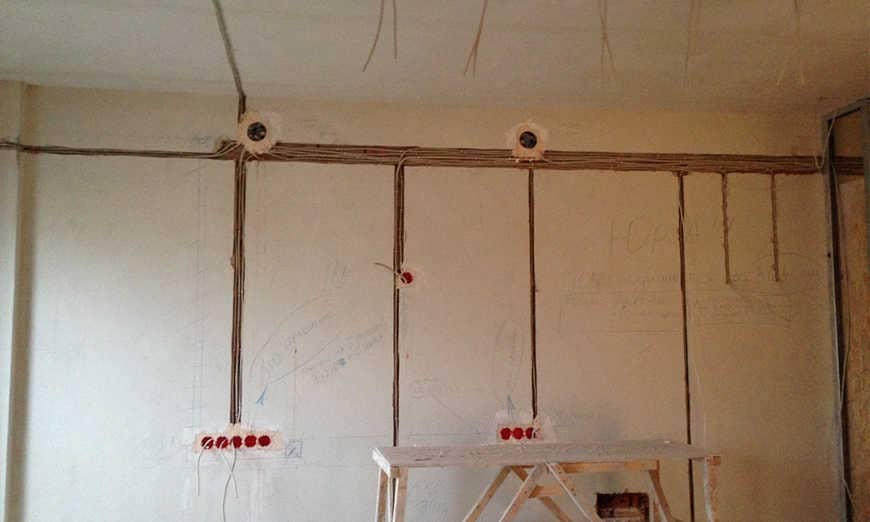

Следующий этап заключается в создании штроб. Давая рекомендации, как правильно поменять проводку в любой квартире, отметим, что штробы должны характеризоваться прямолинейностью. Их делают или вертикальными, или горизонтальными. Создание наклонных штробов является запрещенным.
Горизонтальные штробы должны находиться под потолком, а именно на 50 сантиметров ниже его уровня. Создание штроб начинается с проведения круга болгарки по краям штроба. Глубина должна равняться диаметру гофра. Ширина штроба – ширине, которую имеет перфораторное долото.
После этого, пользуясь перфоратором, делают желобок. В углах нужно делать косые резы. Это делается с помощью болгарки. После этого нужно выбить лунку. Это позволит сделать плавные изгибы гофрорукава.
Чтобы выбить лунки, в которых будут подрозетники, используют коронку (для стен, сделанных из кирпича) или долото (для стен из бетона). Выемка для вводного щита также делается с помощью долота.
После штробления стен приступают к установке кабелей. Для этого протягивают кабели в гофры. Это делается на полу. Далее на алебастровую подушку устанавливают подрозетники.
Затем монтируют гофры. Концы последних вводятся в подрозетники. Гофры надо подмазывать кусочками алебастра. Это надо делать через каждую половину метра.
После монтажа гофров их концы вводят в середину вводного щитка (ВЩ). Эти концы нужно смазать токопроводящей пастой и схватить жестяным хомутом, который должен оснащаться винтом. При этом сам винт соединяют с заземляющей клеммой.
Далее вставляют ВЩ в нужную выемку, отмечают места, где нужно сверлить дырки для дюбелей. ВЩ откладывается в сторону, делаются дырки, вставляются дюбеля.
Потом полностью отключается электричество, отсоединяется времянка и вводятся провода от счетчика в щиток. Также вводится и подключается заземляющий провод. Щиток крепят на стену.
Следующий этап замены электропроводки заключается в штукатурке штробов и подключении розеток, а также выключателей. Далее в щитке подключают провода к клеммникам. При этом кабели проверяют на наличие короткого замыкания.
Когда это сделано, надо осуществить подключение электропроводов от электросчетчика. Для этого, включив на мгновение подачу тока, определяют фазный и нулевой провода. Далее выключают подачу тока, подключают провода от электросчетчика, проверяют, есть ли короткое замыкание, и включают подачу тока.
План внутренней электрической сети в частном доме
Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.
На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.
- На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
- Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.
Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.
Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.
Немного общих рекомендаций
Кроме чисто технических вопросов, связанных непосредственно с выбором материалов и их монтажом, обустройство проводки требует учесть некоторые не вполне очевидные моменты.
При работе с проводкой следует помнить следующее:
- Не стоит экономить на проводке. Электрическая сеть всегда была и останется «зоной повышенного риска» — при использовании дешевых материалов и компонентов управления сетью, выключателей, розеток или электрощитков всегда останется риск аварий. А аварии электрической сети всегда несут большую угрозу пожаров, тяжелых поражений электрическим током или даже смерти членов семьи. Стоят ли сэкономленные средства того риска, которому могут быть подвержены все обитатели жилища? Поэтому не гонитесь за дорогущими «брендовыми» изделиями, но и использовать самые дешевые китайские «гаражные поделки» тоже не стоит;
- Все мероприятия по обустройству электропроводки по возможности должны проводиться после всех строительных работ, но перед отделкой помещений;
- Если монтаж проводки проводится в процессе строительства, то может быть рациональной укладка значительной части кабелей по полу до его заливки — это позволит снизить затраты на материалы и время на обустройство электросети;
- При проектировании прокладки электропроводки в квартире следует учесть все используемые электрические приборы и их возможное размещение в помещениях, чтобы обеспечить достаточную мощность тока (по пропускной способности проводов) и количество точек подключения;
- Самостоятельное проектирование, расчет и монтаж электросети не всем по плечу, хотя с ним и справится большинство современных хозяев. Или для таких работ попросту не хватает времени. В этом случае на современном рынке присутствует достаточное количество специализированных фирм, которые проведут весь комплекс мероприятий: от проектирования до запуска в эксплуатацию. Стоить это будет, соответственно, недешево.
Как следует из всего описанного выше, обустройство электрической проводки требует к себе самого серьезного отношения. Но при этом все работы все же могут быть выполнены самостоятельно, главное, чтобы при этом соблюдались основная инструкция и все правила работы с электрикой. Обязательно также строгое следование правилам техники безопасности.
Как монтируется проводка
В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:
- С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
- Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
- Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
- Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
- Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
- Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
- Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.
Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:
- ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
- фазный провод идет через выключатель, а потом – к осветительному прибору;
- земля подключается напрямую к соответствующему контакту светильника.
Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:
