Замена картриджа в смесителе: видео, инструкции

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

разводной ключ
шестигранный ключ
две отвертки

Порядок действий будет таковым:

отключите подачу горячих и холодных потоков
снимите декоративную заглушку, находящуюся на смесителе
открутите винт-фиксатор, расположенный под данной заглушкой
снимите ручку смесителя
открутите кольцо, расположенное под ручкой
разводным ключом снимите гайку
вытащите неисправный картридж смесителя

После всех действий вам остается:

установить новый работающий картридж
проделать предыдущие действия в обратном порядке
включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

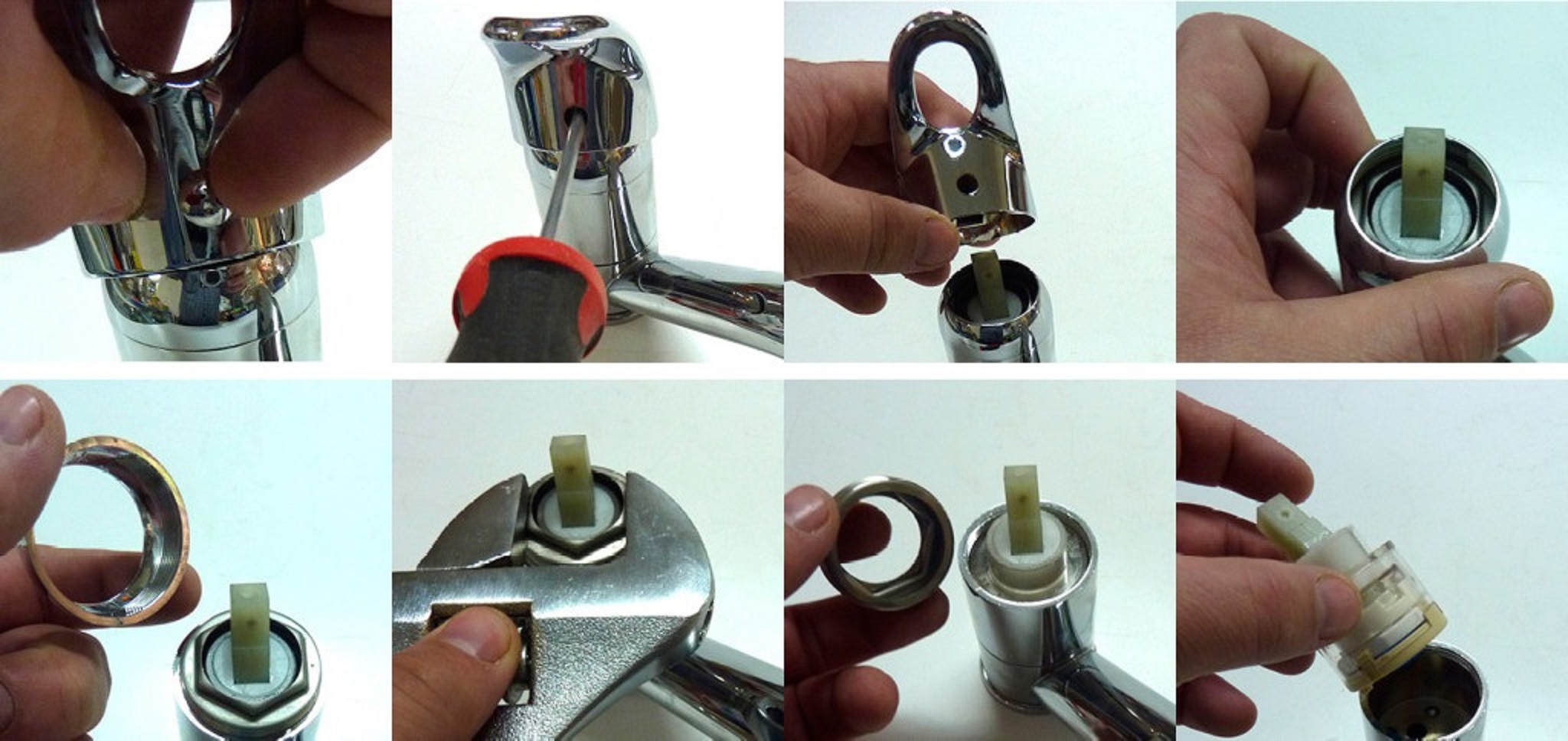

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

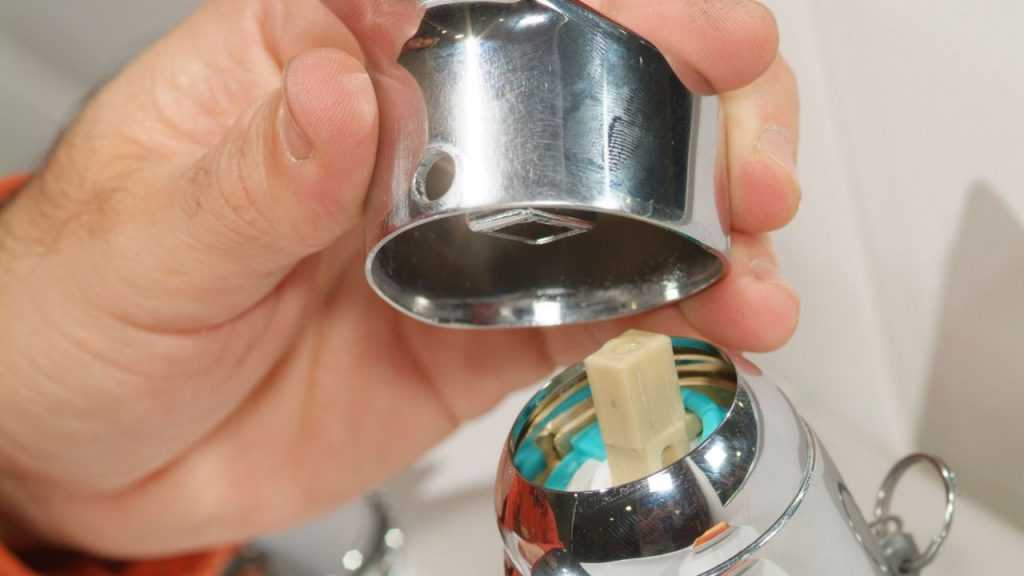

Отвинтив фиксатор, нужно снять ручку и защитное кольцо

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

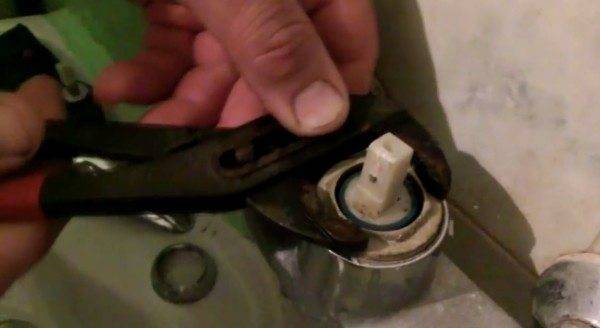

После того, как защитное кольцо снято, следует вооружиться разводным ключом. Он нужен, чтобы открутить прижимную гайку.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
Восстановить подачу воды и проверить работу устройства.

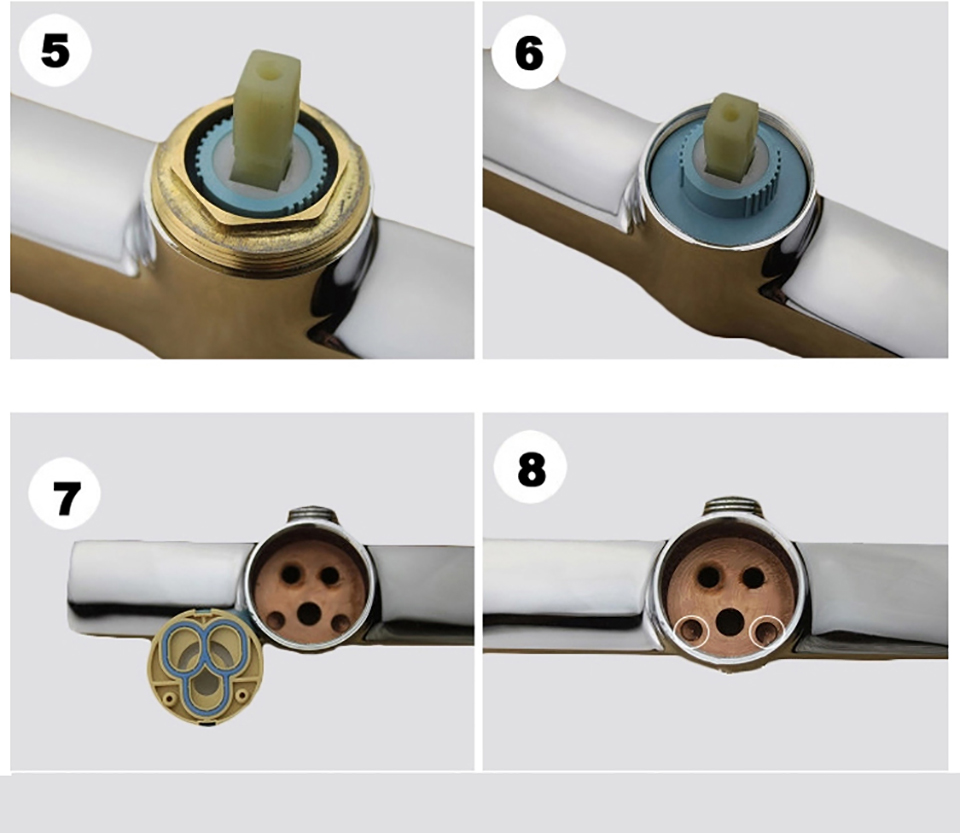

В картридже имеется два небольших выступа.

Необходимо удостовериться, что они совпадают с отверстиями, которые сделаны в корпусе смесителя. Если модель картриджа выбрана неправильно или сам элемент установлен неверно, выступы и отверстия не совпадут. В появившиеся между ними щели будет поступать вода и смеситель начнет подтекать.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

При оборудовании кухонных раковин и душевых кабин наибольшее распространение получили однорычажные смесители. Они просты в монтаже и удобны в применении. Главным функциональным механизмом таких моделей является картридж, ресурс которого ограничен.

Новый картридж вместо изношенного можно поставить своими руками. Мы расскажем, какие этапы включает замена картриджа в смесителе, какие нюансы следует учесть при ремонте кранового оборудования. Наши рекомендации и пошаговые инструкции помогут отлично починить прибор.

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Хоть во многих современных смесителях зачастую уже встроена система фильтрации, монтаж дополнительного барьера для присутствующих в воде крупных элементов никогда не помешает.

Если выполнение нехитрых ремонтных операций не привело к желаемым результатам, придется идти в магазин за новым прибором. С шагами ознакомит представленная нами статья.

Замена картриджа

Перед тем как заменить картридж самостоятельно, необходимо убедиться, что перекрыта подача воды, как горячей, так и холодной. Следует также спустить всю оставшуюся воду, которая может находиться в трубах.

Демонтаж картриджа

Для работы понадобятся следующие инструменты:

отвертка;
шестигранник;
плоскогубцы;
масло.

Итак, далее стоит выполнить следующие действия:

Спереди у крана есть специальная заглушка, ее необходимо снять при помощи отвертки, аккуратно поддевая по краям, стараясь не повредить ее целостность.
При помощи шестигранника надо открутить винт, который находится у основания рукоятки. Сняв его, можно приступать к разбору смесителя.
Сам картридж находится непосредственно под рычагом, поэтому механизм управления необходимо снять со смесителя. Довольно часто возникают проблемы с извлечением рычага, так как он может прикипеть или плотно спрессоваться известковым налетом. Для того чтобы его снять, можно использовать кипяток, им поливают детали, и, пока металл находится в состоянии нагрева, пытаются извлечь.
Картридж плотно удерживает специальная гайка, которая расположена поверх него. Именно она прижимает его плотно к корпусу и не дает возможности балансировать. Снять ее можно при помощи плоскогубцев.
Далее нужно снять старую, неисправную деталь и заменить на новую. Главное, чтобы все пазы совпали и новый картридж сел правильно. Необходимо тщательно проверить, совпали ли все детали смесителя и картриджа, и только после этого приступать к его прикреплению.
После посадки новой детали прикрепляем ее гайкой и плотно затягиваем.
Ручка крана устанавливается на свое прежнее место, и тщательно затягивается стопорный винт. После этого надевается заглушка.

В общем сменить картридж не так уж и сложно, главное знать, как устроен сам кран, и иметь под рукой необходимые детали и инструменты.

Основные неисправности смесителей при поломке картриджей

На срок работы устройства влияет качество воды. Находясь в постоянном движении, она доставляет частички песка, металла и ржавчины в систему смесителя и разрушает поверхность водопроводных труб. Это приводит к поломке изделия.

Основные виды неисправностей:

рычаг устройства ходит туго, за счет чего затруднена регулировка температуры воды;
не удается добиться полного напора или перекрытия воды;
температура воды меняется при одном и том же положении рычага;
при перемещении рычага невозможно добиться включения одного типа воды (только холодной или только горячей);
подача воды не регулируется. Течет только горячая или холодная.

Как разобрать смеситель

Для осуществления ремонта необходимо разобрать смеситель с помощью шестигранника, небольшой отвёртки, разводного ключа. Подача воды в трубопроводе должна быть перекрыта.

Если смеситель требуется отсоединить полностью, то порядок разборки будет следующий:

перекрыть водопроводную систему;
разводным ключом открутить гайки двух шлангов подвода воды;
открутить прижимную гайку смесителя, соединяющую его с раковиной;
для удобства дальнейшей работы снять шланги с корпуса;
откинув заглушку, открутить винтик в два оборота;
снять регулятор;
ключом открутить гайку, вынуть картридж.

Для снятия смесителя с настенного крепежа достаточно открутить накидные гайки.

Ремонт смесителя

Сантехнические картриджи

Схема дееспособности

Чтобы разобраться, как отремонтировать картридж смесителя, необходимо уяснить, как он работает вообще, то есть, как в нём происходит регулировка воды.

На верхнем рисунке вы видите, принцип его работы:

в теле устройства есть пластина с отверстиями, которая соединена со штоком;
при повороте его в одну или в другую сторону перекрывается или открывается отверстие подачи горячей или холодной воды.

А вот интенсивность напора горячего или холодного потока регулируется смещением этой же пластины вперёд-назад – она перекрывает третье отверстие, откуда в излив попадает уже смешанная вода.

Эта пластина находится внутри прибора, который не разбирается (не предназначен для разборки, но разобрать, конечно, можно), следовательно, ремонт керамического картриджа-смесителя своими руками практически невозможен – его можно просто заменить новым.

Единственное, что можно заменить на этом устройстве, это резиновые прокладки на трёх отверстиях, но для того чтобы их поменять, нужно найти новые, а сделать это достаточно сложно, порой даже невозможно. Но это вряд ли является проблемой, так как цена нового картриджа в 5-10 раз меньше стоимости самого смесителя, так что приобретение нового прибора не является чем-то невыполнимым.

В разобранном виде

Есть, конечно, так называемые, разборные картриджи, но от этого никому не легче – всё равно при выходе такого прибора из строя вы нигде не найдёте к нему запасных деталей, так что мы опять возвращаемся к необходимости его замены целиком, как того и требует инструкция.

Также следует сказать несколько слов о его размерах, так как поменять картридж в смесителе душевой кабины, ванны, мойки или раковины, можно только соответствующим прибором.

Так, в разных кранах его размеры могут быть 28 мм, 35 мм или 46 мм, что обычно отображено на корпусе, например, D28, D35 или D46. Как правило, его корпус делается из пластика, а внутренняя вставка может быть либо пластиковой, либо керамической.

Замена

Снимаем рычаг

Итак, приступаем к ремонту смесителя, который в данном случае будет заключаться в замене картриджа, хотя это, по сути, и является его основной неполадкой, а всё остальное больше относится к механическим повреждениям, но они случаются крайне редко.
В первую очередь нам нужно снять регулирующую ручку (джойстик) и для этого нужно выкрутить винт, который находится под рычагом. Этот винт закрыт декоративной заглушкой красно-синего цвета, которую нужно поддеть ножом, отверткой или любым другим острым предметом, а сняв её открутить винт – для этого достаточно сделать три оборота против часовой стрелки.
Теперь снимаете джойстик, но он может “не пойти” – если кран подтекал через верх, то на штоке и рычаге может образоваться налёт из солей и щелочей, содержащихся в воде.
В таком случае, вам придётся потянуть ручку вверх, одновременно раскачивая её влево вправо, и она должна сняться в любом случае. Только не пытайтесь поддевать рычаг какими-либо предметами – вы поцарапаете хромирование покрытие самой ручки и корпуса, так что лучше обойтись без этого.
После того как мы сняли ручку, нам нужно будет открутить декоративную гайку смесителя, которая похожа на купол и делать это лучше всего руками, без ключа, чтобы не поцарапать облицовку.
Если всё-таки руками открутить не получается, то всё-таки придётся прибегнуть к использованию газового ключа, только под его губки нужно будет подложить какие-то прокладки из салфеток или хотя бы бумаги.

Откручиваем контргайку. Фото

Продолжаем рассматривать, как заменить картридж в смесителе и теперь нам нужно открутить контргайку, которая удерживает все внутренности в корпусе. Для этого удобнее всего использовать разводной или небольшой (1-ый номер) газовый ключ – откручивается она против часовой стрелки. Если при этом начнёт проворачиваться корпус смесителя, то его обычно можно удержать рукой, но если не получится, то тогда нужно будет крепче подтянуть его крепление снизу.

Самостоятельный ремонт картриджа смесителя

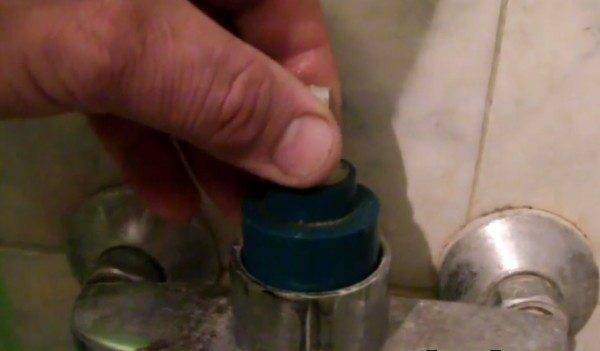

После того, как мы открутили контргайку, вынимаем картридж – он вытаскивается очень легко, и заменяем его новым. Когда вы вставите новый картридж, прокрутите его влево вправо, чтобы он попал на пазы – посадка прибора на место будет достигнута тогда, когда вы не сможете его вращать в разные стороны.
Теперь весь процесс нужно повторить в обратном порядке – закручиваем контргайку (будьте осторожны, чтобы не пережать), затем декоративную гайку, надеваем ручку и прижимаем её к штоку винтом – проводим испытание.

https://youtube.com/watch?v=WtdmHYunkaw

Ремонт картриджа смесителя однорычажного

В большинстве случаев под ремонтом однорычажного смесителя с картриджем подразумевается его разборка и очистка уплотнительных колец. На резиновых кольцах постоянно накапливаются соли и откладывается мусор – в этом и заключаются главные причины поломки картриджа смесителя. Из-за отложений нарушается герметичность и кран начинает течь. Для устранения течи смеситель нужно разобрать, очистить детали от грязи (можно промыть теплым раствором хозяйственного мыла), ополоснуть, просушить, собрать и установить на место.

Перед тем, как разбирать однорычажный картриджный смеситель, нужно перекрыть подачу воды. Далее порядок действий следующий:

Снимаем декоративную заглушку, размещенную на ручке смесителя – можно просто подковырнуть е плоской отверткой. За заглушкой обнаружится небольшой крепежный винтик, который откручивается ключом-шестигранником (иногда нужна плоская отвертка). Винт нужно вытащить, после чего легонько потянуть вверх рычаг смесителя.

На корпусе свободно установлена, или же накручена декоративная шайба. Ее нужно снять, потом открутить гайку, которая прижимает смеситель к мойке. Гайка большого диаметра – понадобится разводной ключ или же подходящий рожковый.

Вынимаем картридж, внимательно осматриваем его и запоминаем порядок расположения прокладок, креплений и шпилек. Запомнить нужно максимально точно, лучше сфотографировать деталь на телефон, так как иногда имеет значение даже то, какой стороной уложены детали.

На этом процесс разборки можно считать оконченным. Смеситель содержит совсем немного деталей, главная из которых – картридж, внутри которого смешивается вода.
У картриджа имеется так называемое резиновое седло в нижней части – по сути обычная резиновая прокладка для герметичности, которая со временем теряет эластичность, и из-под смесителя начинает сочиться вода. Если проблема заключается именно в этом, то кольцо нужно аккуратно почистить от накопившихся солей и отложений. Чистую деталь устанавливаем на место и проверяем в работе. Если смеситель продолжает подтекать, придется полностью заменить картридж.

Картриджи имеют разный диаметр, кроме этого они отличаются расположением входов/выходов для воды в нижней части. Поэтому, если картридж нужно заменить, извлекаем его из смесителя, и берем с собой для предъявления в магазине. Покупать нужно точно такую же деталь, без каких-либо отличий. Новый картридж устанавливаем на место в корпус смесителя, и проворачиваем его с небольшим усилием, пока он не «сядет». После этого собираем смеситель в обратном порядке:

Устанавливаем прижимную гайку, после чего можно проверить работу картриджа. Далее включаем воду, регулируем ее напор и температуру с помощью штока. Для удобства на шток можно одеть ручку смесителя. Если агрегат работает как надо, собираем его и радуемся результату.

Алгоритм замены картриджа

Замена устройства в смесителе – это процесс, который выполняется в обратном направлении.

Новый картридж для смесителя устанавливается в корпус так, чтобы его нижняя часть выступающими частями стала в пазы корпуса. Звук щелчка будет знаком его правильной установки.
Дальше на место устанавливается гайка-фиксатор и кольцо.
Последним устанавливается рычаг.
Рычаг фиксируется на своем месте.
Закрученный винтик, что прячется под декоративной точкой, станет последним шагом.

Стандарты по параметрам картриджа

Самые распространенные размеры (по ГОСТу) картриджей, которые подходят к смесителю:

кабин для душа – 32 мм,
умывальника – 28 мм,
раковины – 35 мм
для ванной комнаты – диапазон 40-46 мм.

Большая модель картриджей, необходимых для смесителей производится в Китае. Есть закономерность, что большой смеситель однорычажный (с большим диаметром излива), более качественный. Для других стран производителей такое правило не подходит.

Картридж на смеситель выбирается с учетом:

показателя диаметра;
измерений высоты с ножкой;
большой точности высоты его без штока.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;

Демонтаж декоративной заглушки крана с помощью отвертки

Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

Так выглядит отверстие под декоративной крышечкой

Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).

Снятие прижимной гайки в смесителе

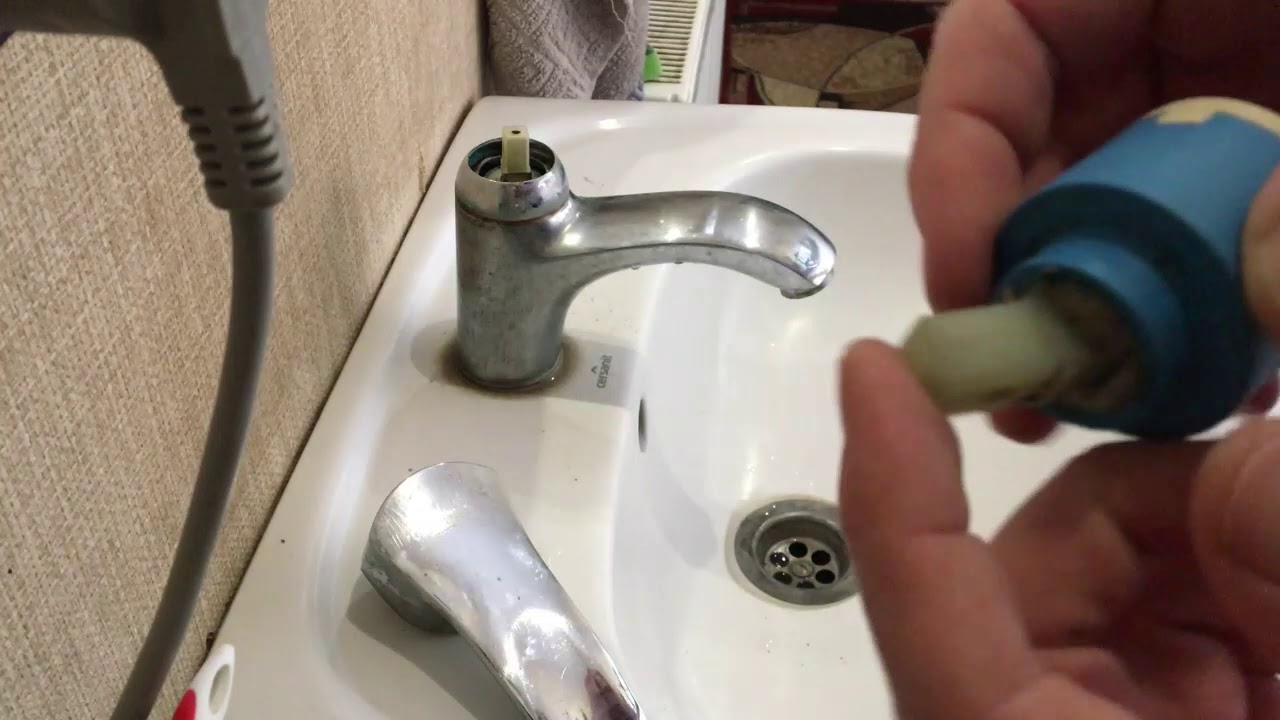

Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана. Кухонный смеситель Blanco TALOS-S

Кухонный смеситель Blanco TALOS-S

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Ремонт крана

Если ремонт сводится к замене картриджа в кране, то вызывать специалиста не обязательно. Сама процедура занимает всего полчаса. Своими руками можно осуществить самый простой ремонт, меняя устройство в смесителе ванной:

Начинается разборка крана с остановки подачи воды.
Снимается точка обозначающая подачу горячей и холодной воды. Работа выполняется отверткой.
После того, как была убрана заглушка на смесителе, сразу на глаза попадается винт. Он необходим для удерживания рычага крана. Винт выкручивается и после этого можно снять крышку без резких движений.
Когда убрана ручка, то видна будет прижимная гайка. Ее снимают вручную. Действия должны быть осторожными, чтобы не сорвать резьбу. Под ней в кране будет обнаружено кольцо и стандартная гайка.
Завершив все манипуляции, нужно снять картридж со смесителя и рассмотреть повреждения. Его замена на смесителе обязательна при наличии трещин.

Стандарты по параметрам картриджа

Самые распространенные размеры (по ГОСТу) картриджей, которые подходят к смесителю:

кабин для душа – 32 мм,
умывальника – 28 мм,
раковины – 35 мм
для ванной комнаты – диапазон 40-46 мм.

Картридж на смеситель выбирается с учетом:

показателя диаметра;
измерений высоты с ножкой;
большой точности высоты его без штока.
