Обслуживание помпы кондиционера: замена, монтаж

Монтаж

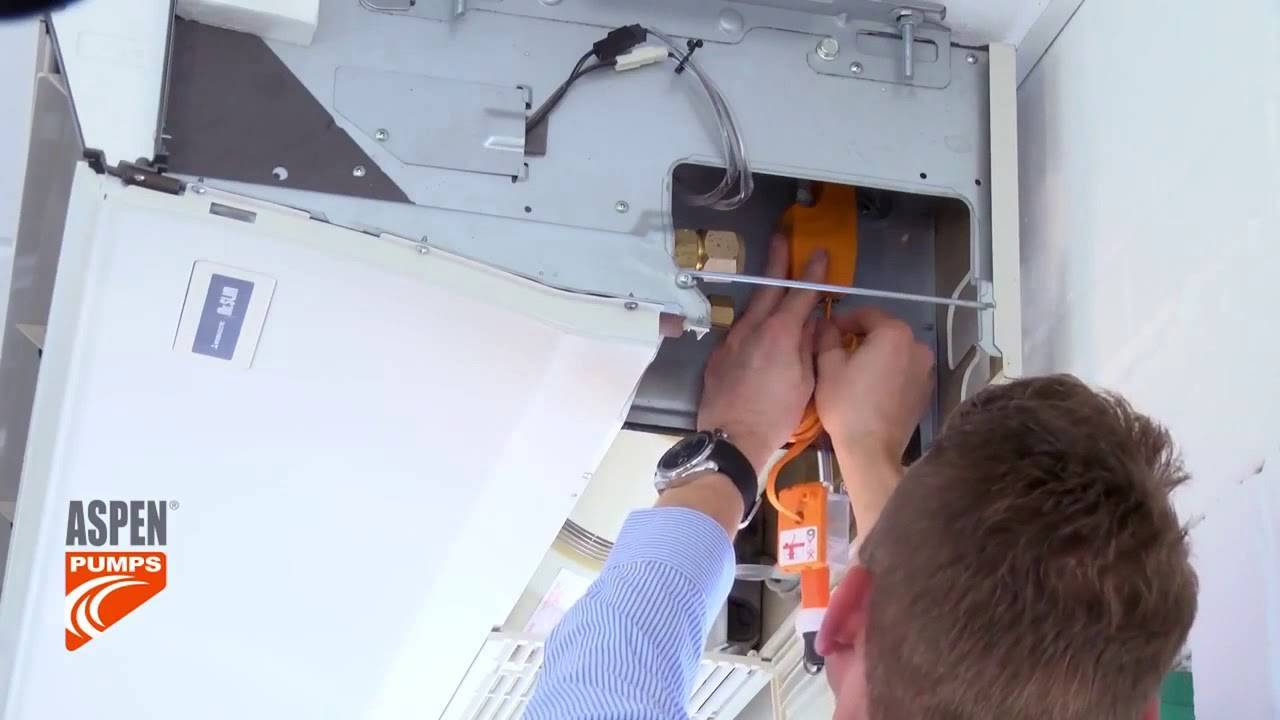

Ниже мы рассказываем, как подключать помпу для бытовой сплит системы. Для кассетного кондиционера порядок работа будет отличаться, но принцип останется тот же.

Перед монтажом нужно определиться, где именно будет установлена дренажная помпа для кондиционера. Помните, что помпы не могут работать вечно. Их нужно обслуживать и при необходимости заменять. Поэтому вы должны предусмотреть доступ к этой детали.

Вот несколько вариантов, куда можно установить помпу:

• В свободное пространство во внутреннем блоке, если оно предусмотрено заводом-изготовителем. Это наиболее удобный вариант;

• В предварительно сделанной нише в стене. Вариант эстетичный, но если нишу поверх зашпаклевать, а затем покрасить стену, то при демонтаже помпы или ее ремонте могут возникнуть трудности. Можно не шпаклевать, а просто сделать декоративную дверцу;

• На черновом потолке, при условии, что затем будет установлен натяжной. Но при ремонте или демонтаже помпы придется снимать часть потолка.

Какой вариант использовать — решать вам. Мы же перейдем непосредственно к монтажу.

Процесс установки помпы может отличаться в зависимости от особенностей той или иной модели насоса. Поэтому не существует универсальной схемы, которая подойдет каждому. Мы перечислим только основные этапы:

• Датчик уровня воды подключается к выходному отверстию поддона. Может понадобиться переходник;

• Вентиляционная трубка присоединяется к прибору;

• К датчику присоединяется отводящая трубка. Для крепления можно использовать пластиковые стяжки;

• Трубка из датчика обрезается на уровне помпы и подсоединяется к ее приемному патрубку;

• Трубка откачки подсоединяется к нагнетательному патрубку;

• Кабель подключается к коннектору датчика уровня воды подключается, затем к двигателю помпы подключается питание;

• Системе кондиционирования включается, проводится тестирование.

Статьи

• Тонкости монтажа кондиционеров (сплит-систем)
• Как работает кондиционер
• Полное техническое обслуживание
• Неполадки дренажной помпы кондиционера
• Неполадки дренажной системы кондиционера
• Утечки фреона (хладагента) в кондиционерах
• Повреждения фреоновой магистрали кондиционера
• Грязный теплообменник внешнего блока сплит-системы(конденсатор)
• Грязный теплообменник внутреннего блока сплит-системы (испаритель)
• Грязный вентилятор внутреннего блока сплит-системы (турбина)
• Неисправности коммутации и платы управления кондиционера
• Чистка мобильных кондиционеров
• Чистка оконных кондиционеров
• Чистка кассетных кондиционеров
• Чистка канальных кондиционеров
• Чистка напольно-потолочных кондиционеров

Назначение и принцип работы

Задача конденсатного насоса – эффективно удалять жидкость из кондиционера.

Принцип его работы очень прост и может отличаться от устройства к устройству. Стандартная помпа состоит из:

• насоса;
• емкости с поплавком, который действует как датчик уровня воды;
• трубы для слива жидкости.

Поплавок поднимается до максимального уровня по мере заполнения водой. Это приводит к замыканию контактов и включению устройства. Устройство начинает откачивать накопившуюся жидкость до тех пор, пока не получит новый сигнал от датчика уровня.

В некоторых устройствах вместо поплавков используются термочувствительные датчики, которые реагируют на прикосновение воды и высыхание емкости для сбора.

Вопросы пользователей о неисправностях оборудования

Зимой при включении кондиционера в режиме обогрева он начинает давать теплый воздух только через несколько минут, а вначале даже слегка холодит. Может быть он неисправен?

Кондиционер исправен. Можете даже порадоваться, ведь вам досталась современная модель с режимом «Hot Start». Такой аппарат прежде чем начинать выдавать тепло при минусе, прогревает внешний блок, чтобы тот не обледенел. Для этого он включается в режиме охлаждения, только с выключенным вентилятором. Поэтому можно почувствовать холод поднеся руку вплотную к внешнему блоку.

Кондиционер во время работы хорошо холодит, но очень быстро отключается. В чем причина?

Сначала проверьте, как настроен отвод горячего воздуха. Если все смонтировано правильно, неисправен термостат или датчик расположен слишком близко к испарителю.

Что делать, если из кондиционера постоянно уходит фреон?

Прежде всего нужно определить, в каком месте образовалась течь. Нужно провести вакуумирование и залить фреон с красителем. После устранения утечки фреон перестанет уходить.

Во время работы сплит-системы внутри слышно шипение. Опасно ли это и как устранить?

Шипение в корпусе говорит о разгерметизации охлаждающего контура с фреоном или утечках в моделях испарительного типа. Если хладагент полностью покинет систему, кондиционер перестанет работать. Поэтому необходим ремонт или замена деталей.

Можно ли заправлять фреоном R410-A старые кондиционеры, которые разработаны под R22?

Нет. Дело и в разнице термодинамических характеристик, и в компрессорном масле — оно своё для каждого типа фреона.

Может ли химический запах из корпуса кондиционера во время работы возникать из-за утечки фреона?

Нет. Фреон – вещество без цвета и запаха. Поэтому стоит поискать истинную причину неприятного аромата.

Напоследок стоит напомнить владельцам кондиционеров, что устранять незначительные поломки с разбором корпуса самостоятельно можно только после окончания гарантийного срока.

Не спешите «наощупь» ремонтировать кондиционер, не имея точного представления, как он разбирается и собирается. Даже у опытных мастеров были случаи, когда возникали проблемы с незнакомыми конструкциями. В этих ситуациях очень легко повредить блоки, отремонтировать которые впоследствии будет невозможно.

Основные виды дренажных помп

Дренажные насосы можно разделить на четыре группы, каждая из которых предназначена решать задачу по отводу конденсата для определенных видов кондиционеров:

1. Раздельные помпы имеют небольшой  резервуар для накопления жидкости и оснащены датчиком уровня воды. Конструкция этих помп позволяет устанавливать их, как внутри накопительных поддонов, так и на дренажном патрубке или шланге, но штатным местом для их размещения считается отдельный блок, соединенный с накопительным поддоном гибкой трубкой до 2-х метров длиной. Производительность таких помп составляет 8-60 л/час, чего достаточно большинству бытовых кондиционеров. Высота подъема воды у раздельных помп от 3-х до 14-ти метров, поэтому в экстремальных случаях установки кондиционеров, где требуется большая высота подъема, используют другие типы насосов.
2. Наливные помпы имеют большую мощность. Их производительность начинается с 80 л/час и доходит до 1500 л/час, но высота подъема жидкости в среднем составляет 3-6 метров. Впрочем, эти дренажные помпы для кондиционеров не нуждаются в подъеме воды на большую высоту, поскольку предназначены для обслуживания  внешних блоков полупромышленных и мощных бытовых мультисплит систем. Отвод конденсата у таких кондиционеров производится исключительно в канализационные системы, где больших перепадов высоты нет. Такая помпа имеет большой накопительный резервуар, датчик уровня воды и вряд ли заинтересует индивидуального пользователя.
3. Встраиваемыми помпами обязательно комплектуются канальные и кассетные сплит-системы, а также кондиционеры ведущих производителей. Например, «Daikin» без дренажной помпы – это, как Мерседес без фирменной эмблемы. Производительность таких помп составляет от 5 до 170 л/час, и они полностью обеспечивают сплит систему за исключением случаев экстремальной установки, когда дренажной системе требуется дополнительный насос.
4. Перистальтические помпы применяют, когда требуется поднять жидкость на высоту 10-15 и более метров. Эти помпы отличает более высокая стоимость, что не особенно заметно на моделях производительностью до 10 л/час. Мощные перистальтические насосы по стоимости могут превосходить аналогичные по производительности помпы других видов в 2-3 и более раз.

Появление капель воды или конденсата

Повышенное выделение влаги – результат неправильного использования оборудования. Чаще всего такие поломки появляются, если сплит-систему запускают на «холод» при пониженной температуре окружающего воздуха. Это вызывает образование пробки в дренажной системе.

Вторая причина выделения воды – засорение внутреннего радиатора.

Для восстановления корректной работы оборудования нужно сделать следующее:

1. В холодное время года прогреть канал. Это поможет, если пробка льда еще в нем не образовалась. Оптимальная температура нагрева составляет +7 O
2. При появлении пробки лучше подождать наступления тепла. Это позволит льду самостоятельно рассосаться.
3. Промыть дренаж водой при использовании помпы или компрессорной установки.

Установка дренажной помпы для кондиционера

Монтаж напорного оборудования в кондиционер проводится по следующим правилам:

• Устройства без собственного водосборника монтируют в поддон, укладывая словную трассу согласно паспортным данным компрессора – производительности, метражу напора и так далее. При этом нужно понимать, что транспортирование конденсата на 10 метров по горизонтали возможно при хотя бы метровом вертикальном напоре компрессора.
• Устройства с собственным резервуаром соединяют с поддоном с помощью всасывающего шланга и размещают за пределами кондиционера, в удаленном от жилого помещения месте. Отвод жидкости в данном случае возможен как по гравитационному каналу – под наклоном с перепадом не менее 20 миллиметров на каждый погонный метр трубопровода, так и по более сложной траектории, с учетом величины напора насосного оборудования.

При этом нужно понимать, что обслуживание помпы зависит от удобства доступа к ее месторасположению. Разумеется, сам компрессор ломается очень редко, но от засорения фильтров не застрахован никто. Поэтому выносную помпу не стоит размещать в труднодоступном месте – за несъемными панелями, в полости перекрытия и так далее.

Популярные модели дренажных помп

Востребованные модели дренажного оборудования для кондиционеров выпускают как изготовители климатических систем, так и сторонние компании. В итоге к популярным моделям относятся следующие насосы:

• Помпа для кондиционера Aspen – изделие одноименной английской компании, выпускающей в формате серии Silent + Mini Orange бесшумные агрегаты с производительностью до 10 литров в час. При этом напор помп от Aspen доходит до 10 метров. Поэтому такие насосы можно монтировать в достаточно сложные трассы. Средняя стоимость подобных агрегатов 6-7 тысяч рублей.
• Помпа для кондиционера Eckerle EE 400 M– продукт одноименной немецкой фирмы, предназначенный для быстрой откачки конденсата от испарителя действительно мощной климатической системы. Такие помпы укомплектованы полулитровым накопительным баком и могут откачать до 350 литров жидкости в час. Но напор такой помпы не превышает 4 метров. Поэтому с помощью продукции компании Eckerle обслуживают лишь горизонтальные трасы. Стоимость изделия – 5,5-6 тысяч рублей.
• Помпа для кондиционера Sauermann SI60– одноименная французская компания производит целую серию центробежных насосов, окачивающих до 20 литров конденсата в час, при напоре до 10 метров. Причем такое оборудование монтируется под поддон кондиционера, хотя у насосов из этой серии есть и собственный накопительный бак на 0,37 литра. Ведь рабочая камера центробежного агрегата должна быть заполнена жидкостью постоянно – такой насос не работает «на сухую». Средняя стоимость – 8,5-9 тысяч рублей.

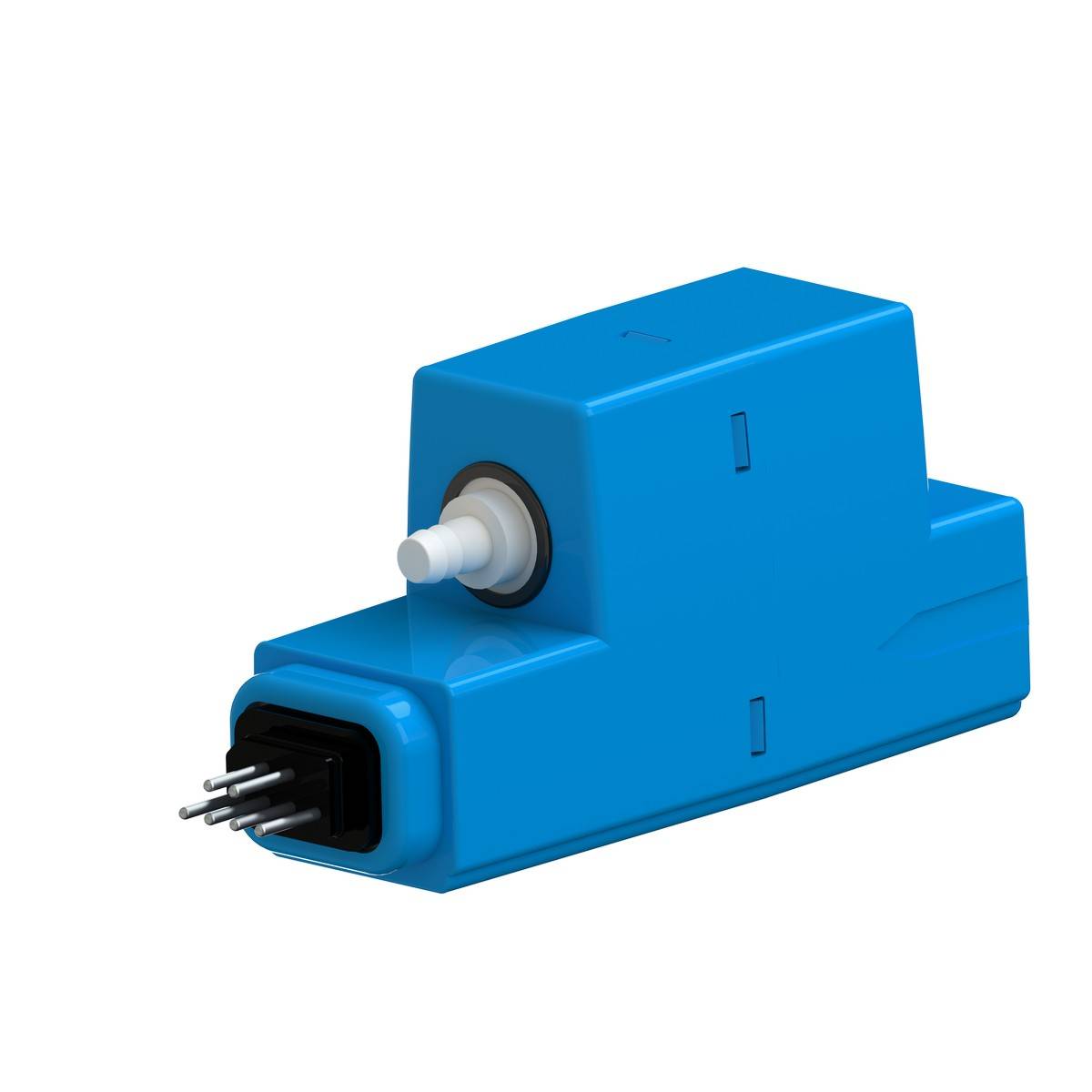

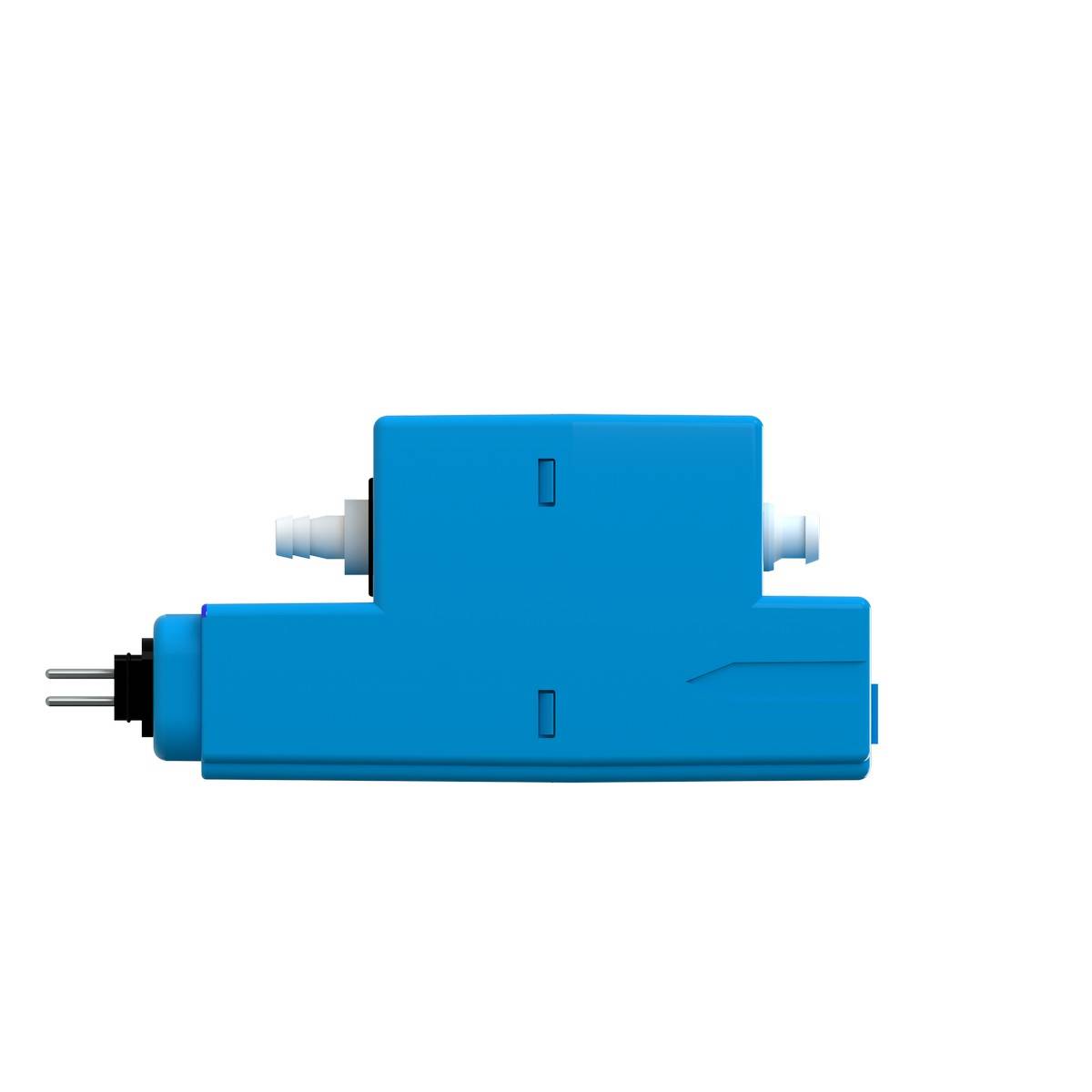

• Помпа для кондиционера Maxi Blue – продукт компании Charles Austen Pumps, основанный на насосе перистальтического типа. Поэтому такая помпа может качать конденсат даже «на сухую», поднимая жидкость на высоту до 8 метров. А производительность Maxi Blue равна 14 литров/час. Стоимость изделия – 7-7,5 тысяч рублей.

Как видите:  фирменную помпу с хорошей производительностью можно приобрести всего за 100-120 долларов.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон. Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

• Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
• Визуально проверяется наличие и состояние заземления.
• Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
• Двигатель не должен сильно вибрировать.
• Проверяется давление в линии и его соответствие номинальному.
• Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

Потребуется:

• шестигранный ключ;
• шлицевая отвертка (плоская) на 4 и 8 мм;
• отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

Порядок действий:

1. Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
2. Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
3. По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».

Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя

Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.

Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.

Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.

Необходима чистка циркуляционного насоса

Установка помпы в кондиционер.

У каждого дренажного насоса для кондиционера есть инструкция по установке, которой нужно неуклонно следовать при монтаже, если вы не уверены, что сможете произвести все работы правильно, лучше вызвать мастера. Стандартной инструкции для подключениянасоса помпы в систему дренажа кондиционеране существует, однако есть несколько правил, которые необходимо соблюдать при монтаже любого из видов дренажных помп, а именно:

1. Накопительная емкость помпы должна устанавливаться строго горизонтально без перекосов.
2. Дренажная система должна быть изготовлена из труб подходящего диаметра.
3. Труба дренажного трубопровода кондиционеране должна иметь перегибов и петель.
4. Горизонтальная часть сети должна располагаться под наклоном в сторону движения воды.
5. Все подключения необходимо делать согласно схеме производителя.
6. Элементы, генерирующие тепло должны находиться на некотором расстоянии от стен и потолка для отвода температуры.

Установка дренажного насоса кондиционера является прекрасным вариантом усовершенствования климатической системы и конструирования ее под определенные требования пользователя. Однако не нужно забывать, что для бесперебойной работы насос периодически нужно чистить. Методы технического обслуживания для каждой модели также описаны в инструкции. Обычно чистка насоса не требует особых навыков и знаний и ее может произвести любой пользователь без привлечения специалистов.

Принцип работы и устройство дренажной помпы

Основными компонентами насоса являются:

• рабочая часть твердого корпуса, которая отвечает за извлечение жидкости и перекачку ее в нагнетательный канал;
• двигатель, преобразующий энергию электрического тока во вращающийся вал или шток поршня;
• входной и выходной патрубки стандартного диаметра для простого подключения труб.

Помимо обеспечения необходимого напора и скорости потока, к насосу предъявляются дополнительные требования по осушению каждого кондиционера:

• простое подключение и удаление;
• компактный размер для скрытой установки;
• низкий уровень шума и вибрации;
• минимальное обслуживание;
• высокая надежность и долговечность.

Дренажный насос работает по простому принципу. При достижении определенного уровня воды в поддоне активируется датчик, который подает сигнал на запуск электродвигателя. Это активирует элемент управления насосом, который начинает интенсивно перемещать поступающую воду в сторону выпускного патрубка. В результате обеспечивается постоянный поток жидкости.

Создаваемое давление достаточно для преодоления разницы в высоте и сопротивления трубопровода. После откачки воды датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Насос переходит в режим ожидания.

Дренажные трубки для кондиционеров

К системе отвода конденсата из кондиционеров относятся дренажные трубы, которые на современном рынке представлены двумя наименованиями в плане сырья. Это трубы из поливинилхлорида и полиэтилена. Они также бывают двух типов: гладкие и гофрированные.

Первые чаще всего используются, если сам водосток имеет небольшую длину, в остальных случаях следует использовать гофрированные. В этом случае второй сорт имеет одно большое преимущество – высокую гибкость шланга. В результате при монтаже не требуется дополнительных монтажных фитингов, как в случае с гладкими трубами.

Внимание! Не рекомендуется устанавливать садовые шланги или электрические кабели на линии слива конденсата из кондиционера

Когда кондиционеру необходим дренажный насос

В комплект поставки климатического оборудования класса премиум, а также крупных канальных или кассетных блоков, изначально входит помпа для автоматического дренажа кондиционера. Она имеет большой рабочий ресурс, не требует специального технического обслуживания и почти никогда не нуждается в ремонте. В процессе эксплуатации она остается практически незаметной, поскольку не издает ощутимых звуков.

Производители недорогих сплит-систем в целях минимизации стоимости своей продукции почти никогда не оснащают ее штатными насосами. В большинстве ситуаций, предусматривающих отвод конденсата самотеком, это себя оправдывает. В случае установки климатического оборудования в низких точках или при сложной конфигурации трассы вывода сконденсированной жидкости об установке дренажной помпы для приобретенного кондиционера надо позаботиться самостоятельно.

Совет! Если вам требуется система принудительной откачки конденсата, не изобретайте велосипед, а смонтируйте проверенную временем стандартную схему.

Конструкция системы удаления конденсата

Для организации автоматической откачки образующегося конденсата потребуется следующее оборудование:

• поддон, объем которого соответствует скорости накопления влаги при самом интенсивном режиме работы,
• первичный датчик, включающий и выключающий электродвигатель насоса при заданном максимальном и минимальном уровне в емкости,
• помпа, производительность которой с запасом превышает интенсивность поступления конденсата, а создаваемый напор достаточен для преодоления гидравлического сопротивления трубопроводов,
• трасса откачки влаги, представляющая собой обычную трубку подходящего диаметра с крепежными элементами для надежной фиксации ее на строительных конструкциях или в декоративных коробах.

Конструкция системы удаления конденсата Важно! Поддон и трубки не играют решающей роли в работе системы. Их можно легко изготовить из подручных материалов

Но к выбору насоса надо подойти с предельной ответственностью.

Как правильно выбрать

Как показывает практика, часто о потребности приобретения дренажной помпы потребители задумываются уже после какого-то периода активного пользования кондиционером. Тогда и возникает множество проблем:

• Какую помпу выбрать?
• Как ее правильно вмонтировать, чтобы не навредить интерьеру?
• Как обеспечить правильность и долговечность работы?

И это еще не полный список. В идеале желательно задумываться о дренажной системе еще на этапе выбора кондиционера. Тогда возможно будет выбрать модель, в которой будет абсолютно достаточно мощностей встроенной помпы для полного избавления от конденсата.

Если же кондиционер давно установлен, а дренажный насос Вы решили приобрести только сейчас, то при его выборе обязательно учтите несколько факторов:

• Мощность кондиционирующего устройства.
• Необходимая производительность насоса.
• Особенности конструкции и вида внутреннего блока сплит-системы.
• Расположение слива в помещении и его удаленность от кондиционирующего устройства.
• Особенности отделки помещения.

Общие характеристики конструкции

Дренажный насос для кондиционера имеет свои особенности строения. В конструкцию входят такие элементы:

• поддон для конденсата;
• специальная дренажная трасса, транспортирующая конденсированную жидкость;
• помпа, выполняющая функцию перекачки конденсата.

Чаще всего, в состав кондиционера уже включена помпа. Насос может понадобиться в тех случаях, когда изделие поломалось и нужна дополнительная помпа. Все наносы имеют помпы с высоким показателем производительности. Это позволяет бесперебойно выводить конденсированную жидкость

При выборе изделия необходимо обращать внимание на показатель высоты столба воды, шум в процессе эксплуатации и прочие технические особенности. В комплектацию хорошего кондиционера входит дренажный насос с помпой. Это обеспечивает выполнение устройством всех необходимых функций

Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Это обеспечивает выполнение устройством всех необходимых функций. Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Очень важно, чтобы конденсат правильно выходил наружу, так как могут появиться такие проблемы:

• появление неприятного запаха в помещении;
• переполнение поддона;
• вытекание воды, которая может испортить мебель, стены и полы.

Для того чтобы кондиционер работал правильно и не возникало подобных ситуаций, необходимо, чтобы монтаж выполнял опытный мастер. Это позволит правильно расположить трубы, по которым будет выходить конденсат.

При выведении трассы за пределы помещения, вода, которая по ней стекает, может портить структуру здания, поэтому лучше воспользоваться другим вариантом выведения конденсата. Дренажные насосы нужны для предотвращения скопления воды в системе. Выбор наноса должен основываться на условиях, при которых будет осуществляться его работа. Существует несколько видов представленного оборудования, которое используется для определенных вариантов работы.

Помпа обычно входит в комплектацию кондиционера
