Особенности теплых полов от производителя XL PIPE

Электро водяной теплый пол – «ноу-хау» нашего времени

Каждому из нас хорошо знакомы водяные системы отопления. Мы привыкли к тому, что по нашим батареям циркулирует горячая вода. Львиную долю в сегменте автономного отопления  занимают обогревательные приборы, в которых основную работу выполняет жидкий теплоноситель. За счет высокого КПД жидкостные отопительные системы остаются одним из наиболее востребованных вариантов обогрева. Теплый водяной пол в этом плане является наиболее удачным инженерно-техническим решением. Однако в последние годы появилась совершенно новая система отопления, электро водяной, универсальный теплый пол.

Эта конструкция представляет собой комбинацию электрического отопления и жидкостного способа обогрева.

В результате грамотных технических решений этот вариант сумел вобрать в себя все лучшие качества и характеристики электрической схемы подогрева и водяных теплых полов. В основу технологии положен принцип взаимодействия тепла и давления. Во время работы электрического элемента происходит нагрев жидкости, находящейся внутри отопительного контура.

Отопительный контур представляет собой герметичный пластиковый канал, заполненный антифризом. В середине пластиковой трубы, на всю ее длину проходит никеле хромовый кабель. В этом и есть одно принципиальное отличие этой модели от обычного водяного теплого пола, где по отопительному контуру циркулирует подогретая котловая вода. Укладка пластикового канала с электрическим подогревом выполняется аналогично монтажу водяной . Используются те же схемы укладки отопительных контуров: улитка, спираль или змейка. Электро водяной пол рассчитан на монтаж под стяжку.

Оценивая устройство конструкции, принцип работы и технологию укладки, можно смело приступать к работе, делая такой теплый пол своими руками.

Недостатки и преимущества водяных тёплых полов

Водяной тёплый пол представляет собой трубопровод с движущейся внутри нагретой жидкостью. Горячая вода поступает от отопительной системы или котла, и прогревает поверхность пола.

После остывания, она через обратку возвращается в котёл для нагрева, и процесс повторяется снова. Чаще, за движение теплоносителя отвечает циркуляционный насос, а регуляция осуществляется с помощью оборудованного коллекторного узла.

«Пирог» водяной конструкции состоит из чернового пола, слоя гидро- и теплоизоляции, трубопровода, бетонной стяжки и финишного покрытия. Трубы для полов с обогревом используются из различного материала: меди, металлопластика, полипропилена и сшитого полиэтилена.

Такой способ применяется при наличии деревянных перекрытий, которые не могут выдержать тяжесть стяжки.

В чём преимущества водяных тёплых полов, они:

  • обеспечивают равномерный прогрев комнаты;
  • требуют незначительные затраты при использовании;
  • монтируются по всей площади, нет риска, что произойдёт перегрев под крупногабаритной мебелью;
  • поддерживают влажность воздуха на комфортном уровне;
  • спрятаны под половым покрытием, не портят дизайн помещения;
  • имеют долгий срок службы;
  • экономичны при эксплуатировании;
  • не излучают электромагнитные волны, поэтому полностью безопасны для человека.

Стоит отметить, что у данного вида полов есть и недостатки:

  • трудоёмкий и продолжительный монтаж;
  • уменьшают высоту потолков, так как чаще укладываются под бетонную стяжку;
  • требуют существенные денежные вложения при сооружении;
  • имеют сложности при проведении ремонтных работ, ведь необходим демонтаж бетонного слоя.

Водяной обогрев рекомендуется для частных домов, в квартирах многоэтажек они сооружаются редко, так как основной недостаток — опасность подтопления соседей снизу. Кроме того, для подсоединения к общей отопительной системе требуется получить специальное разрешение.

Данное устройство может выступать основным или дополнительным источника обогрева. Особенность такой системы заключается в возможности использовать в качестве теплоносителя не только воду, но и специальные незамерзающие жидкости.

К сведению! Температура теплоносителя тёплого гидропола не должна превышать 45 градусов, а вода в батареях центрального отопления колеблется от 70 до 90 градусов, поэтому необходима установка смесительного узла.

Характеристики Unimat

Коротко рассмотрим характеристики инфракрасного стержневого пола Unimat. Вот фото из инструкции:

Инфракрасный стержневой теплый пол Unimat. Технические характеристики

  • Пиковая (максимальная) потребляемая мощность 116 Вт на погонный метр – это если включить регулятор на максимум. Ну, или просто воткнуть нагревательный мат напрямую в розетку. Как видно, при нагреве потребляемая мощность будет понижаться. Подозреваю, что если оставить пол включенным, то он разогреется до 70 или 80 градусов, потребляемая мощность понизится до 60-70 Вт, и он перестанет дальше нагреваться. То есть, в отличие от кабельного пола, этот пол самостоятельно исключает перегрев.
  • Потребление на погонный метр – 24 Вт. Тут, видимо, речь идет об оптимальной средней температуре. Если шаг между стержнями 0,1 м, то на 1 метре – 10 стержней. Значит, каждый стержень в среднем потребляет 2,4 Вт. Не путать с пиковым потреблением! Пиковое будет 116/10=11,6 Вт.
  • Ширина термомата (то есть, длина стержней) фиксирована – 0,83 м.
  • Максимальная длина матов, соединенных последовательно – 25 м. Посчитаем. 1 метр потребляет в пике 116 Вт, значит, 25 метров – 2900 Вт, это ток более 13 А. Учитывая, что минимальное сечение кабеля для подключения – 1,5 мм2, понятно, почему производитель перестраховался.
  • Доля ИК лучей в спектре – 90%. Видимо, остальные составляющие лежат в электромагнитном спектре.
  • Длина ИК волны средняя, благоприятная для тела. В этом я не разбираюсь. И как это измерить и проверить – не представляю.

Далее – комплектность саморегулирующегося пола:

Теплый пол Unimat. Комплектность

Как видно, можно купить по разной цене разную длину мата, отличие также будет в длине провода для подключения и количестве прибамбасов. Кстати, вот и они:

Комплекты для соединения и изоляции термоматов Unimat

Подробнее, как это применяется, напишу в разделе про монтаж.

Таблица потребляемой мощности:

Потребляемая мощность в зависимости от длины

Видно, что (кроме первого значения), мощности совпадают с пиковой потребляемой мощностью, указанной в технических характеристиках.

Потребляемая мощность в зависимости от длины и сечение провода

Последняя таблица по выбору сечения провода вообще непонятно для чего дана. Ведь максимальная мощность – 2900 Вт, ток 13 А. Следовательно, с этим полом применяется провод сечением 1,5 мм2, толще не имеет смысла.

XL Pipe: устройство и принцип работы

Устроен тёплый пол xl pipe следующим образом. Ёмкостью для теплоносителя является система толстостенных полиэтиленовых трубок диаметром в 20 мм. Теплоносителем в данном случае является антифриз (определённой марки). В трубках проложен семижильный электрический кабель из хромоникелевого сплава, закрытый тефлоновым изолятором.

Труба герметично запаяна с двух концов. То есть в циркуляции у теплоносителя нет необходимости. Прогревается вся система очень быстро и максимально равномерно.

Энергопотребление системы теплых полов xl pipe составляет 14, 5 ватт/м2.

Одно из достоинств XL Pipe — сверху на покрытие, где они смонтированы, можно ставить мебель. Вреда тяжёлые предметы не принесут, так как монтаж производят под пяти сантиметровую цементную стяжку.

Трубы укладывают по специальной схеме. Для регулировки температуры устанавливают терморегулятор и температурный датчик. Они подключаются здесь так же как для других тёплых полов. Однако терморегулятор нужен специальный, который подходит именно для жидкостных тёплых полов.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

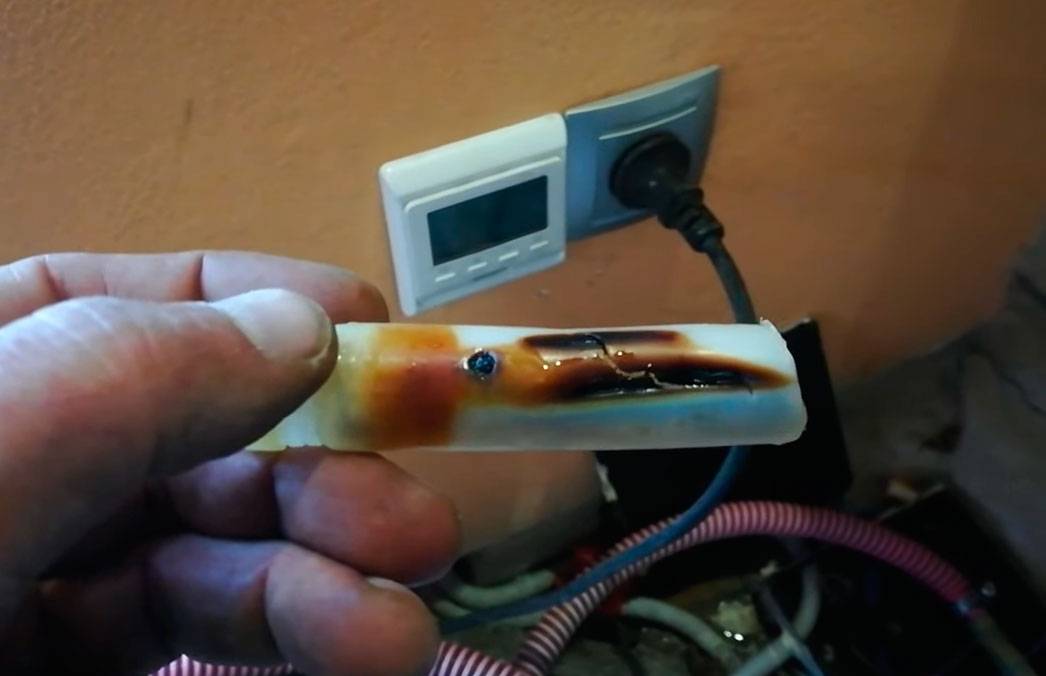

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Технические особенности теплого пола XL Pipe

Разница между системой заключается в том, что кабель находится в трубке, заполненной жидкостью, которая нагревается и передает тепло

Совершенно новая напольная система XL PIPE состоит из пластиковых герметичных труб, внутри которых проложен электрический кабель. Трубки заполнены специальной жидкостью, которая быстро закипает при нагревании кабеля.

XL PIPE можно использовать в качестве основного и дополнительного отопления. Для его установки не требуется ни бойлера, ни печи. Благодаря этому установка электрического водяного пола требует минимальных финансовых вложений.

Такой тип теплого пола можно использовать как в небольших холодных помещениях, так и в больших помещениях. Умещается в стяжку до 8 сантиметров. Шпон может быть твердым или мягким. В отличие от этой системы, для электрического теплого пола требуется только сплошной облицовочный материал.

Преимущества и недостатки


Система подходит для любого типа напольного покрытия Напольная система XL PIPE разработана специально для оборудования отопления в частных домах и коттеджах. Она пользуется большой популярностью благодаря множеству преимуществ:

  1. Подходит для монтажа под любые основания: ламинат, плитка, ковролин и линолеум.
  2. Не требует дополнительной установки насосов и котлов.
  3. Кабель находится в специальной жидкости, благодаря этому исключено его перегревание.
  4. Система устойчива к затиранию, на пол можно ставить крупногабаритную мебель, не боясь при этом, что будет пережат кабель и система выйдет из строя.
  5. Есть возможность ремонтировать без вскрытия стяжки.
  6. Установлена функция регулировки температуры в разных комнатах.

Жидкостный XL PIPE теплый пол характеризуется следующими показателями:

  1. Это экономичная энергосберегающая система. 98% всей энергии идет на обогрев комнаты. Благодаря этому тепло не теряется, стоимость отопления заметно снижается.
  2. Теплый водяной пол легко монтируется под любой вид покрытия.
  3. Конструкция полностью безопасна для человека, так как препятствует излучению электромагнитных волн.
  4. Благодаря инновационной конструкции обеспечивается ее надежность и длительный срок эксплуатации.

Жидкостный электрический пол XL Pipe

Этот вид подогрева полов представляет собой одну длинную толстостенную трубку диаметром 2 см, которая изготавливается из особого типа полиэтилена. Этот элемент является «емкостью» для теплоносителя, в роли которого выступает антифриз определенной марки. Внутри трубы прокладывается семижильный кабель в тефлоновой облицовке, изготовленный из хромоникелевого металла. Труба запаяна с обоих концов, благодаря чему циркуляции теплоносителя не происходит, что, в свою очередь, позволяет исключить необходимость приобретения какого-либо другого оборудования.

Жидкостный электрический пол XL Pipe

Подогрев за счет жидкостной системы происходит быстро и равномерно, позволяет обеспечить разогрев всей поверхности финишного покрытия. При этом остывает такой пол очень долго. К достоинствам жидкостного пола можно отнести и то, что он не боится давления снаружи, то есть на финишное покрытие, где лежит такая система, можно смело ставить мебель – вреда подогреву она не принесет.

Водяной теплый пол XL PIPE

Монтаж XL Pipe производится внутрь стяжки, вернее, уложенная система заливается цементным раствором около 4-5 см толщиной. Укладка труб производится по определенной схеме. Для монтажа также потребуются терморегулятор, температурный датчик. При этом каких-то особенностей установки этих элементов нет – они монтируются точно так же, как и при обустройстве других типов обогрева. Разве что терморегулятор придется приобрести определенный, предназначенный именно для жидкостных электрополов. Также пригодится и монтажная коробка 12х12х14 см.

Укладка теплого пола XL Pipe

Система XL Pipe – это надежность, безопасность и экологическая чистота в одном типе оборудования. Гарантийный эксплуатационный срок составляет 10 лет, но в целом пользоваться системой при правильном монтаже можно около 50 лет.

Основные этапы монтажа

Daewoo Enerpia XLPIPE-060

Плюсы

Эта система нагрева полов отличается определенными достоинствами:

  • она не является источником электромагнитных излучений;
  • практически не нуждается в установке дополнительного оборудования;
  • не перегревается и не оказывает негативного воздействия на финишное покрытие;
  • позволяет ставить на себя мебель;
  • ремонтопригодна;
  • экономична (затраты на электричество в среднем на 20-30% ниже, чем при использовании электрического подогрева полов);
  • относительно простой монтаж.

Минусы

высокая стоимость.

Жидкостно-электрический тёплый пол. Комбинированная система отопления X-L PIPE

Монтаж  XL Pipe своими руками

Шаг 1. Основание чернового пола подготавливается – очищается от мусора, все трещины и неровности исправляются. Далее на поверхность укладываются плиты экструдированного пенополистирола толщиной 5 см для теплоизоляции.

Укладка плит экструдированного пенополистирола

Шаг 2. Плиты крепятся специальными «зонтами». Предварительно в плитах проделываются отверстия для крепежного материала, далее в них вставляются дюбели-зонты.

Фиксация плит

Шаг 3. Поверх пенополистирольных плит укладывается армирующая сетка с ячейкой 10-20 см.

Укладка армирующей сетки

Шаг 4. Отдельные части сетки соединяются между собой вязальной проволокой.

Пример соединения с помощью проволоки

Шаг 5. Греющий кабель распаковывается и проверяется на соответствие сопротивлению.

Проверка греющего кабеля на соответствие сопротивлению

Шаг 6. Раскладка трубы XL Pipe на поверхности пола производится от монтажной коробки по выбранной схеме с шагом 20-30 см. Фиксируется труба при помощи пластиковых хомутов на армирующей сетке.

Раскладка трубы теплого пола

Еще одно фото процесса

Шаг 7. От терморегулятора к распределительной коробке подводится питающий кабель.

Подводка питающего кабеля

Подсоединяется кабель

Шаг 8. Провода, отходящие от трубы, соединяются с кабелем питания. Провода могут соединяться специальными клеммами.

Соединение проводов с кабелем питания

Место соединения

Шаг 9. Провод заземления соединяется с армирующей сеткой.

Заземление армирующей сетки

Шаг 10. На расстоянии 5 см от трубки системы крепится датчик температуры.

Фиксация температурного датчика

Шаг 11. Монтажная коробка закрывается крышкой, швы которой уплотняются герметиком. Все, укладка и монтаж закончены, осталось только произвести заливку системы цементной стяжкой и дождаться ее высыхания.

Монтажная коробка закрывается крышкой

«Unimat Aqua»

Тёплый пол «Unimat Aqua» представляет собой жидкостный контур. В качестве жидкости используется вода. Она не циркулирует в системе от котла и обратно. Жидкость постоянно находится в трубопроводе. Внутри труб располагается нагревательный кабель, который работает от сети 220 В. При нагревании кабеля тепловая энергия передаётся воде, которая в свою очередь отдаёт тепло напольному покрытию.

Для тёплого пола «Unimat Aqua» не требуется обустраивать традиционную систему водяного отопления. Нет необходимости устанавливать котёл с магистралью для горячей и холодной воды. Водяная система напольного обогрева работает от электричества.

Магистраль располагают на полу «улиткой» или «змейкой». Оба конца кабеля выводят в распределительную коробку и в терморегулятор. Для контроля температуры на полу устанавливают датчик. Все проводники изолируют, выводят с помощью зонда в гофрированную трубку. Она подводит кабели к терморегулятору.

Максимальная температура жидкости 70 0С. Рекомендуют устанавливать режим на 50 0С. При этом в комнате выдерживается температура воздуха в 25 0С. Мощность системы зависит от длины трубы. Для обогрева небольших комнат потребуется мощность 130 Вт. Для холодных помещений обустраивают тёплый пол 200 Вт.

Компания «Unimat» предлагает различные модификации систем напольного обогрева. Для того чтобы поддерживать определённую температуру пола в комнате с централизованным отоплением, используют нагревательные маты. Для объёмных помещений в качестве основного источника тепла рекомендуют устанавливать магистраль с жидкостным теплоносителем.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Что входит в комплект системы XL Pipe

Под водяной контур необходимо уложить фольгированный утеплитель

Вся система электро водяных теплых полов XL PIPE предлагается потребителю полностью в готовом виде. Дополнительно для монтажа потребуется только приобрести материалы для теплоизоляции, это может быть техноплэкс, пеноплэкс. Также потребуется запастись армирующей сеткой толщиной 3*4 мм, распределительной коробкой и пластиковыми хомутами.

Приобрести систему теплого пола XL PIPE можно в восьми конфигурациях. Они различаются мощностью и способны отапливать помещения различных размеров. Новинка полностью автономна. Она способна функционировать без радиатора и котла. В комплект входят:

  • труба, упакованная в бухту,
  • инструкция с гарантийным талоном.

Отдельно потребуется приобрести терморегулятор.

Заливка стяжки

Когда проверка системы на отсутствие течи прошла успешно, то считается, что монтаж труб проведен полностью.

Проводится заливка стяжки: высота ее не меньше 3 см сверху трубы. Только при таком условии стяжка защитит сшитую трубу из полиэтилена и позволит теплу равномерно распределяться по полу. Заливается раствор, в основе которого цемент М300.

Мастера расходятся во мнении по вопросу проведения армирования стяжки.

Если опыта в правильности устройства армирования нет, то лучше обойти этот этап стороной. Теплый пол работает и без армирующего слоя.

Армирование делает стяжку более прочной и надежной. Используется сетка 100х100 мм. Ее правильно «утопить» в растворе стяжки, чтобы она оказалась внутри стяжки, а не лежала на трубах.

Пол разрешается устанавливать в рабочий режим спустя месяц после заливки стяжки.

Инструкция (технология) монтажа электро-водяного пола XL PIPE своими руками

Современные мужчины, владельцы коттеджей, в основном умные и грамотные собственники. Они многое умеют делать своими руками и теплый пол им захочется сделать своими руками. Поэтому, как совет:

Не покупайте ничего у продавцов, не имеющих сертификат.

Технология монтажа труб в стяжку

Подготовка к монтажу включает в себя создание схематического чертежа, подготовки необходимых материалов и подготовки поверхности пола.

1. Уложите листы теплоизоляции из сжатого пенополистирола толщиной 5 см на черновой пол. Это может быть: пеноплекс, техноплекс, термит. Закрепите листы к основанию пола пластиковыми «зонтами» при необходимости.

2. Если у вас нет возможности выполнить пункт 1 и поднять уровень пола, тогда сделайте так. Уложите металлизированную лавсановую теплоизоляцию для теплого пола толщиной 5 мм прямо на черновой пол.

Иногда эти два способа объединяют и на экструдированный пенополистирол положить лавсановую металлизированную теплоизоляцию (подложку).

3. Следующим этапом следует укладка армирующей сетки толщиной 3-5 мм с ячейками 10 х 10 см или 20 х 20 см.

Сетку нужно обязательно закрепить чтобы при заливке пола ее концы не торчали.

4. С помощью пластиковых хомутов закрепите трубу к арматурной сетке, чтобы не было движения при нагреве.

Расстояние между трубами подбирается расчетным путем и находится в пределах 20-30 см. Есть предельное минимальное расстояние между трубами — не менее 5 см.

В пределах одного контура расстояние между трубами (шаг укладки) должен быть одинаковым.

В месте сгиба прочно фиксируйте трубу несколькими креплениями. И саму трубу закрепляйте, чтобы она не меняла свое положение во время заливки стяжки.

Отступ от стен должен быть не менее 5-10 см.

Монтаж оборудования

1. Распределительная коробка имеет размеры 18х18х4 см. В ней располагается начало и конец трубы. Коробку установите на полу так, чтобы крышка ее была на одном уровне с будущей поверхностью стяжки. На месте установки коробка должна быть прочно закреплена.

Чтобы при заливке стяжки жидкость не попала внутрь, сделайте изоляцию коробки с помощью обычного скотча. Если помещение влажное, то необходимо изолировать коробку гидроизоляционным герметиком.

Протестируйте теплый пол на работоспособность смонтированной системы XL PIPE:

2. Следующим шагом подключите систему отопления к терморегулятору.

Для этого, подсоедините провода от системы XL PIPE к терморегулятору (красный — фаза, синий — ноль), а терморегулятор — к сети питания (проверьте, чтобы питание было выключено).

3. Датчик температуры пола установите в гофрированную трубку диаметром 16 мм. Это делается для того, чтобы в случае неисправности его можно было заменить. Конец гофрированной трубки с температурным датчиком в ней крепится на расстоянии не более 2-5 см от греющей трубы.

Заливка стяжки

После того, как теплый пол смонтирован и система закреплена, сделайте заливку цементно-песчаной стяжкой. Она готовится из смеси цемента и песка в соотношении 1:3. Если хотите, то добавьте пластификаторы.

По всему периметру края стяжки установите демпферную ленту толщиной 3-10 мм. И тогда при расширении стяжки от нагрева, демпферная лента заберет на себя часть нагрузки.

Толщина стяжки допускается 4-5 см. Максимальная толщина — 8 см делается в гараже.

Укладка напольного покрытия

Напольным покрытие по стяжке могут быть: ламинат, паркет, напольная плитка (керамическая, керамогранит, натуральный камень), линолеум, ковролин, ПВХ-плитка. На теплый пол подходят любые покрытия, потому что идет плавный и равномерный прогрев.

Виды фитингов для стыковки сшитого полиэтилена

В настоящее время для стыковки отводов ПЭХ применяются три вида фитингов:

  • Компрессионные (обжимные).
  • Пресс-фитинги.
  • Аксиальные.

Компрессионные

Этот вид фитингов относится к разъемному типу соединения. Состоит фитинг из гайки, разрезного кольца и штуцера. Материалом изготовления служит чаще никелированная латунь.

Пресс-фитинги

Пресс-фитинги создают неразъемное соединение, которое отличает долговечность и повышенная прочность.

Их применяют под стяжку, при обмоноличивании трубопровода, в системах с высокими показателями давления и температуры.

Устройство включает в себя корпус, обжимные кольца, гильзу. Необходим обжимной инструмент: ручные или электрические прессовые клещи.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
