Как правильно сделать вытяжку в подвале и погребе гаража

Расчет размеров воздуховодов

Чтобы вентиляция в погребе функционировала эффективно и в то же время минимально влияла на температуру в помещении, следует правильно подобрать диаметры труб. Последние должны пропускать определенный объем воздуха, ни больше, ни меньше. Согласно общепринятой методике, поперечное сечение воздуховода рассчитывается так:

F = L / 3600 x ϑ, где:

·         F – размер сечения, выраженный в м²

·         ϑ – скорость воздушного потока в трубе, м/с;

·         L – требуемое количество воздуха, м³/ч.

Теперь по порядку. При естественной и принудительной вентиляции поток движется по каналам с разной скоростью. В первом случае она составляет 0,5—1 м/с, во втором может достигать 8 м/с. Для расчета природной тяги в формулу ставьте значение 0,5 м/с.

Чтобы правильно определить значение L, нужно посчитать объем подвала и умножить его на кратность воздухообмена (число, обозначающее, сколько раз за 1 час нужно обновить воздушную среду помещения). Для хранения овощей норма кратности составляет 2, значит, для погреба размерами 3 х 2 х 2 м понадобится 12 х 2 = 24 м³ свежего притока в час. Если считать по этому примеру дальше, то получим сечение:

24 / 3600 х 0,5 = 0,013 м².

Используя формулу площади круга, определяем диаметр канала, в нашем примере он равен 0,13 м или 130 мм. Подбираем трубу из сортамента, ближайшая – 150 мм (надо брать больший размер, а не меньший).

Когда необходимо устроить вентиляцию подвала с механическим побуждением, воздуховоды считаются по этой же методике. Оптимальная скорость движения – 8 м/с, а потребность L принимается по назначению помещения. Например, кратность обмена для спортзала составляет 3, тогда величина притока в подвале 5 х 10 х 3 м равняется 150 х 3 = 450 м³/ч. Такой же должна быть производительность вентилятора, а диаметр воздуховодов благодаря большой скорости выйдет таким же – 150 мм.

Схема принудительной вытяжки с применением канального вентилятора

Монтаж естественной вентиляции в гараже и его подвале

Если у вас возник вопрос, как правильно сделать вытяжку в подвале своими руками, то ответ на него находится здесь. Естественная вентиляция, является эффективным методом борьбы с влагой в погребе. Ее простое и не дорогостоящее устройство не требует особых усилий при монтаже. Такая система вентиляции основана на работе двух труб. Одна выполняет функцию подачи свежего потока воздуха, другая – удаляет старый и влажный за пределы строения.

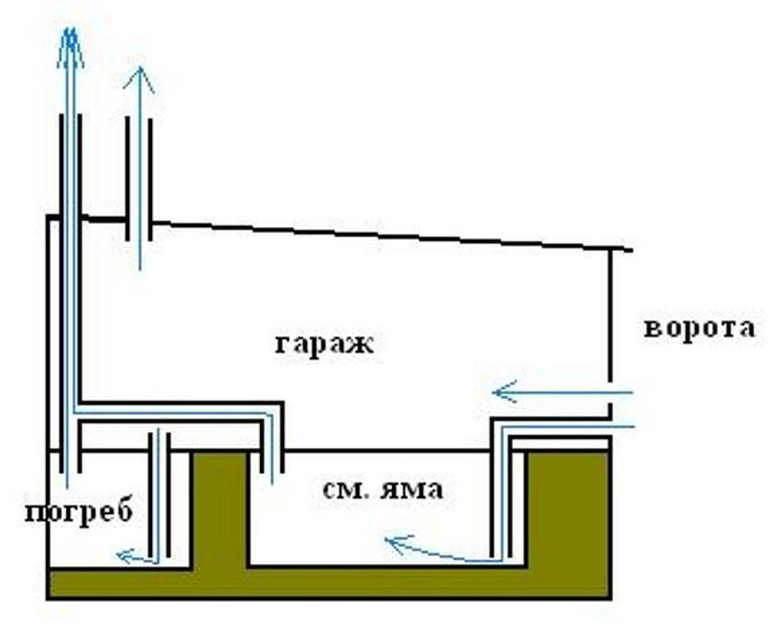

Схема естественной вентиляции в гараже с подвалом

Единственное знание, которое необходимо при установке естественной системы вентиляции – это закон циркуляции воздуха. Это правило относится к простейшим законам физики. Решив установить такой тип вентиляции, необходимо знать о некоторых нюансах, которые могут вам понадобиться как при установке, так и в ее эксплуатации:

1. Вытяжной трубы, расположение внутри гаража, должно быть на расстоянии 160–200 см от пола. А ее выход — не менее 30 см над поверхностью крыши постройки.
2. Приточная труба устанавливается на противоположной стороне от вытяжной, учитывая расстояние от пола 40–50 см. Такое расположение труб даст максимальный эффект в пользовании приточно-вытяжной вентиляции.
3. Для предотвращения попадания мусора и птиц в трубы, на их наружную часть устанавливают специальные сетки. От дождя помогут специальные колпаки.
4. Альтернативой приточной трубе служит отверстие в стене гаража, закрытое специальной решеткой.
5. Установка задвижек позволит регулировать подачу свежего воздуха в помещение гаража. Особенно это будет полезным в зимний период, когда потоки холодного воздуха являются причиной порчи продуктов питания.

Материал для приточного и вытяжного элемента не столь важен. Для монтирования вентиляции подойдут трубы из асбестоцемента или пластика. Металлические трубы применяют редко, из-за их плохой стойкости к коррозии. К достоинствам такого вида вытяжки относят: бесшумность работы, низкую стоимость и легкость в установке. Недостатки также присутствуют. К таковым относят, нестабильную работу устройства и плохую систему фильтрации.

Вытяжка в гараже. Особенности работы и расчёт.

Гаражное помещение с постоянно хранящимся в нём автомобилем требует организации в нём вентиляции. Циркуляции воздуха предотвратит возникновение ржавчины в гараже и предохранит автовладельца от выхлопных газов и других вредных испарений.

В погодных условиях России устройство вентиляционной системы для закрытого бокса должно быть организовано очень внимательно.

Для этого нужно учитывать следующие моменты:

• Разность температуры воздуха окружающей среды и гаражного помещения. За счёт того, что воздух внутри бокса теплее, а соответственно легче, он будет подниматься вверх. В то же время более тяжёлый воздух из окружающей атмосферы самотёком по воздуховоду будет поступать внутрь.
• Между приточным патрубком и патрубком отвода должна быть разница не менее 3 метров по высоте. За счёт этого будет достигаться разность в давлении.
• Патрубок притока воздуха должен быть установлен с той стороны гаража, с которой преобладающе дует ветер. И соответственно патрубок отвода с противоположной.

Соблюдение перечисленных правил обязательно. В противном случае эффективность вентиляционной системы будет минимальна.

Для увеличения притока воздуха в помещение стоит вместо круглого воздуховода установить воздухозаборник — решетку. Причём его диаметр должен быть в 2-3 раза больше диаметра основной трубы. Он должен монтироваться на высоте до 50 см. Для уменьшения или увеличения притока воздуха в нём должна присутствовать специальная заслонка.

Расположение вытяжной трубы

Важный момент: чтобы обеспечить оптимальный воздухообмен, недостаточно только обеспечить приток свежего воздуха извне. Постепенный нагрев и неизбежные испарения от хранимых овощей приведут к образованию конденсата на потолке и стенах подвала. Это приводит к постепенному разрушению кирпича и бетона, а также фундаментных блоков гаража, а это прямая угроза для жизни. Именно поэтому вентиляция в подвале гаража должна обеспечить вытяжку воздуха из погреба наружу. Забор теплого воздуха происходит непосредственно под потолком, ведь именно туда он направляется при нагреве. Для того чтобы вытяжная труба максимально успешно решала эту задачу, необходимо учитывать несколько важных нюансов.

Полезные советы для монтажа вытяжной трубы:

• Конец трубы необходимо установить непосредственно под потолком погреба. Высота расположение не менее 150 сантиметров, желательно сделать ее до двух метров, чтобы конец трубы не мешал находящемуся в погребе человеку.
• Снизу необходимо сделать съемный контейнер для сбора конденсата. Его необходимо периодически проверять и очищать. Можно обойтись поставленным ведром или другой емкостью, но такая эксплуатация будет неэффективной и проблемной. В продаже есть специальные варианты для таких целей, но большинство домашних мастеров делают такие приспособления своими руками.
• Монтаж вытяжной трубы также не должен происходить в непосредственной близости от стен подвала. Необходимый зазор обеспечит целостность бетона фундаментных блоков. Для этого используют кронштейны и распорки. На этом этапе очень помогут пластиковые системы водослива, по аналогии с монтируемым водостоком с крыши. Пластик не отличается прочностью, в отличие от металлических труб, но он не подвержен гниению и коррозии, а также характеризуется легким весом и значительным сроком службы.
• Верхний конец трубы должен возвышаться под крышей гаража примерно на 40 – 50 сантиметров, чтобы обеспечить правильный отток воздуха. Нельзя выводить трубу в гаражное помещение или надстройку над погребом. Эффективность вентиляции в этом случае будет сведена к нулю, ведь воздух и конденсат все равно попадут в используемые помещения.
• На конце трубы необходимо продумать колпак от попадания осадков. Можно также установить мелкую сетку, чтобы исключить попадание насекомых и мелких птиц. Эта проблема особенно часто стоит для использования в частном секторе, где в погреб могут попасть самые неожиданные гости, как вариант — летучая мышь или крупное насекомое.
• Вытяжная вентиляция в обязательном порядке должна монтироваться вместе с приточной, иначе должного эффекта воздухообмена не будет. Все вместе это называется естественной вентиляцией и представляет собой простую схему для воздухообмена. Улучшать ее эффективность для небольших помещений, как правило, нет необходимости. Если же речь идет о крупных и промышленных зданиях, вентиляцию погреба можно сделать с принудительной циркуляцией воздуха.
• Наружный конец трубы, которых находится вне стен помещения, нуждается в утеплении. Слишком стараться, как в случае в приточной трубой нет необходимости, достаточно позаботиться, чтобы внутрь не попали осадки даже при сильном ветре. Это может привести к обледенению трубы и снижению ее проходной способности.

Не следует также забывать, что в подвале гаража могут скапливаться вредные выбросы от автомобиля и использования химических веществ в ремонтных работах. Это негативно отразиться на качестве и безопасности продуктов питания, сберегающиеся в погребе, поэтому система вентиляции просто необходима. Чтобы исключить отравления такими газами при работе внутри гаража, следует позаботиться о достаточной вытяжке воздуха из этого помещения.

Проверка на эффективность

1. Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
2. Второй способ проверки — поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился — система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.

Для профилактики образования влаги рекомендуется держать ведро с известью, впитывающей конденсат, или обработать стены известковым раствором.

Для корректной работы вентиляции соблюдают все требования на всех этапах — и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.

Общая информация

Любое подземное помещение настоятельно рекомендуется оборудовать вентиляционной системой. Вентиляция в смотровой яме/подвале гаража необходима по многим причинам.

Самой очевидной является влажность и её негативные последствия. От появления конденсата страдают не только вещи, хранимые в подземном помещении, но и сам автомобиль тоже. Влажность поднимается в надземное пространство и начинает разъедать металлические части машины. Может пострадать и сама конструкция гаража.

Повышенная влажность провоцирует появление грибка и плесени. Они не самым лучшим образом влияют на стены, потолок и прочие конструкционные элементы.

Помимо этого, в подвале могут скапливаться газы и вредные вещества в газообразной форме. Если автовладелец регулярно проводит время в подземном помещении, то он рискует своим здоровьем.

Дышать таким составом будет вредно, человек может получить проблемы с кровообращением, головной болью, организм подвергается интоксикации. Иными словами, в смотровой яме, подвале или погребе должна быть установлена вентиляция.

Поскольку вентиляционная система в подземном помещении является лишь частью общей, гаражной схемы, то для определения норм притока воздуха следует взять стандартную СНИП-норму.

Согласно СНИП для одноместного гаража требуемый приток воздуха составляет 180 кубометров в час. То есть будет достаточно включить вентиляцию подземного помещения в вентиляцию гаража, в которой реализован данный объем притока-оттока.

Планировать вентиляцию лучше всего до окончания всех строительных и отделочных работ. Так вы сэкономите время и снизите трудозатраты. При желании и необходимости заняться монтажом вентиляционной системы можно и в уже готовом гаража. Но вы потратите гораздо больше времени и ресурсов.

В разделе про обустройство гаража вы можете прочитать еще множество интересных статей: про лестницу, самодельный подъёмник для автомобиля, освещение, недорогое утепление, вытяжку и отопление своими руками, обогреватели, печь для гаража на отработанном масле.

Естественная

Всего выделяют два типа вентиляции – естественную и механическую. Разница заключается в физических принципах, которые создают поток воздуха. От этого также зависят характеристики и возможности систем.

Разберем сначала первый вариант, естественную вентиляционную систему. В её основе лежит разность температур.

В гараже и во внешней среде температуры воздуха имеют разные значения. Из курса физики известно, что в таком случае будет возникать движение воздуха. Задача естественной системы – сделать это движение направленным, подчинить его своим потребностям. Для этого в гараже делают два отверстия – приток и отток.

Первое отверстие создает приток воздуха, то есть воздушный поток будет заходить в гаражное помещение через него. Второе будет служить выходом для отработанного воздуха. Размеры отверстий следует определять из перепадов температур, объемов гаражного помещения, а также количества автомобилей.

Механическая

Механическая или же принудительная вентиляционная система во многом избавлена от недостатков естественной вентиляции. Этого удалось добиться благодаря тому, что механическая вентиляция работает на других физических принципах.

Она не зависит от перепадов температур. Её монтажом лучше озаботиться также на этапе планирования гаража, в готовом гараже монтировать механическую вентиляцию будет намного сложнее.

Чтобы устранить зависимость от погодных условий, в механической вентиляции используют разнообразные устройства и приспособления, например, вентиляторы, дефлекторы и фильтры.

В самом стандартном случае в трубы вставляют вентиляторы, подключают их, и они обеспечивают принудительную циркуляцию воздуха. Стоимость таких устройств невелика, так как вентилятор – простое устройство, не требующее дорогостоящих компонентов.

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

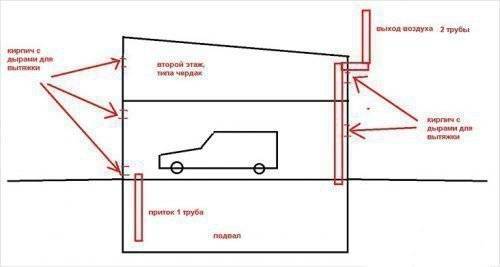

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Приточно-вытяжная вентиляция

Если система, построенная на естественной циркуляции воздуха, не обеспечивает нужный микроклимат в погребе гаража, можно легко и достаточно дешево улучшить показатели ее работы. Делается это с помощью следующих приспособлений:

• на подающей трубе монтируется диффузор флюгерного типа, который постоянно захватывает ветровой поток и задувает его в пространство подвала;
• внутри вытяжного канала устанавливается лампочка накаливания. Ее тепло нагревает воздух и заставляет его интенсивнее двигаться вверх, увеличивая объем циркуляции;
• хорошие результаты показывает монтаж дефлектора на вытяжной трубе. Он формирует область низкого давления, в результате чего вытяжка в погребе работает гораздо эффективнее.

Несмотря на простоту таких мер, они достаточно эффективны. Однако при достаточно большом объеме воздуха в погребе их может быть недостаточно. Тогда имеет смысл установить в вытяжной трубе вентилятор, который будет принудительно формировать исходящий поток воздуха.

Вентилятор, предназначенный для монтажа в зону стыка труб

Если вытяжная и подающая трубы сделаны из канализационного пластика, установка вентилятора не представляет сложности. Всего лишь необходимо приобрести изделие нужного размера и поместить в стык между элементами. На следующих фото и видео показано, насколько легко это сделать.

Для помещений с высокими потолками и при существующем «полноформатном» погребе монтируется принудительная вытяжка, построенная на электродвигателях. Практика показывает, что даже компактные неуправляемые вентиляторы, смонтированные внутри вытяжных труб, кардинально увеличивают эффективность работы системы в целом.

Вентилятор, смонтированный в вытяжную трубу из гофрорукава

Однако при создании приточно-вытяжной вентиляции необходимо придерживаться нескольких правил:

• эффективность будет конечной и достаточно низкой, если будет создано только принудительное удаление воздуха, находящегося в погребе. Поэтому обязательно монтируются вентиляторы и на подающих трубах;
• в холодное время года неуправляемая приточно-вытяжная система может кардинально выморозить пространство в погребе. Поэтому рекомендуется применять простейшие электронные управляющие элементы, основанные на контроле температуры.

Для надежного функционирования сложной вытяжки в погребе или подвале гаража применяются программные комплексы. Это может быть как готовое решение, так и разработанное индивидуально. Сегодня на рынке предлагаются так называемые моноблоки, которые сразу содержат все необходимое. Однако цена такого решения для гаража непомерно высока.

Порядок работ

В строящемся здании с ленточным основанием продухи устанавливаются во время заливки фундамента или закладки асбоцементной трубы в цоколь. Раскроем подробности работы.

1. Режем болгаркой трубу/обечайку сечением 0,15 м на небольшие куски, равные по толщине цоколя. Обечайки могут быть как круглыми, так и прямоугольными, главное — правильно рассчитать их количество
2. Закладываем фрагменты трубы в цоколь, следим, чтобы они были по всему периметру и напротив друг друга. Центральная точка вентканала должна быть на расстоянии 30 см от земли.

Для создания естественной вентиляции можно воспользоваться советами опытных мастеров и сделать продухи следующим образом: при заливке фундамента, с соблюдением расстояния по проекту, произведите укладку деревянных брусьев или пластиковых, металлических, асбестовых труб размером 0,05–0,85 м2. Предварительно выбранную трубу или брус обмотайте в рубероид или пленку. После того как раствор бетона схватится, вставленные фрагменты изымаются и служат вентиляционными брешами.

Как сделать вентканал в уже возведенном фундаменте и постройке? В данном случае есть проверенный способ по исправлению ошибок горе-строителей.

1. Готовим необходимый набор материалов: трубы для подачи и отвода воздуха, колпаки, сетки и фиксаторы, перфоратор с насадкой.
2. Делаем пробоины под вентиляционные каналы с помощью перфоратора с цилиндрической насадкой, оснащенной победитовыми или алмазными резцами.
3. Устанавливаем на противоположных друг другу сторонах подвала приточную/вытяжную трубу с сечением 12 см.
4. Вытяжной патрубок выходит внешне на расстоянии 50 см от конца крыши дома, вторая часть находится в подвале под самым потолком. Приточная труба возвышается на 50 см над поверхностью земли, а внутренняя часть опущена в подвальное помещение, не доставая до пола около полуметра.

https://youtube.com/watch?v=dQJ-xp6R0Ic

Совет: Если сделать пробоину мешает арматура укрепленного основания, то воспользуйтесь сварочным аппаратом для удаления мешающих фрагментов.
