Классификация по назначению и устройству
Разбираемся с электроизмерительными приборами
Выпрямители переменного тока разделяют на несколько различных видов, в зависимости от характеристик, использования периодов переменного тока, схем, по количеству фаз и типу пропускающего элемента. В общем виде классификация имеет следующий вид:
- По количеству периодов, задействованных в работе (одно,- и двухполупериодные, а также с полным и неполным использованием волны);
- По типажу устройства делят на включающие электронный мост, умножающие напряжение, с наличием или отсутствием трансформаторов;
- По количеству фаз разделяют на однофазные, двух, трех,- и N-фазные;
- Согласно типу устройства, пропускающего синусоиду, делят на полупроводниковые диодные и тиристорные, механические и вакуумные, ртутные;
- По виду пропускаемой волны делят на импульсные, аналоговые и цифровые.
Однополупериодный выпрямитель (четвертьмост)

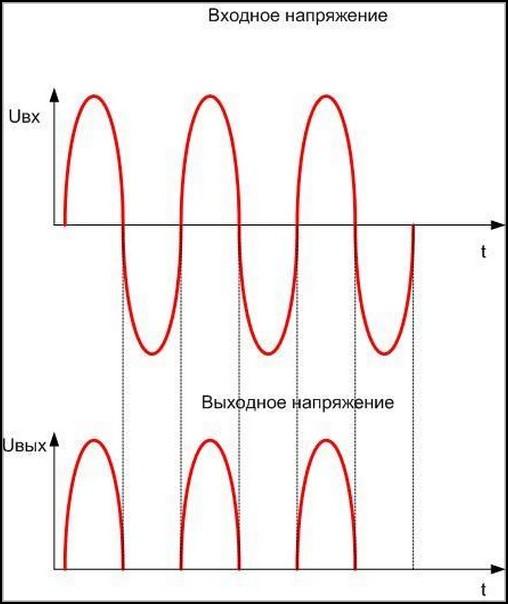

Представляет собой простейшее устройство, преобразовывающее сигнал из переменного электрического тока в постоянный. Таким образом происходит сглаживание уровня сигнала. Схема построена на одном полупроводниковом вентиле (диоде). Редко применяется в промышленности, так как для питания автоматики и аппаратуры требуется добавление в цепь питания фильтров, которые бы сглаживали полуволну. Поэтому размеры и масса устройств на базе данного выпрямителя выходят слишком значительными. Не подходит к электрическому току с промышленной частотой сигнала в 50-60 Герц.
Такая схема выпрямителя используется в импульсных БП. Требуется для компьютерной техники и с высокой частотой сигнала – около 10 Герц. Также применяется в промышленности для выпрямления высокочастотного тока.
Устройство отличается следующими достоинствами:
- Высокая частота пульсация;
- Повышенная нагрузка на выпрямляющее устройство;
- Ухудшение работы трансформатора вследствие намагничивания;
- Невысокий показатель соотношения габаритов к мощности.
Достоинство – дешевизна.
Однополупериодный выпрямитель
Два четвертьмоста параллельно
Данная схема состоит из двух четвертьмостов с одним периодом, которые работают независимо один от одного, на одну мощность. Принцип работы заключается в распараллеливании полуволны на 2 части. При первом временном промежутке происходит на одну половину, затем через часть схемы.
Два полных моста последовательно
Это двухфазная схема, которая включает два последовательных диодных моста. При этом электродвижущая сила равняется удвоенной относительно полного моста с одной фазой. Относительно сопротивление увеличивается в 4 раза.
Двухполупериодный выпрямитель, мостовая схема
В таком устройстве диодные мосты подключается ко вторичной обмотке трансформирующего прибора. Полупроводниковые элементы работают попарно, каждый со своей очередностью, пропуская только положительную или отрицательную полуволну. Таким образом частота колебания мощности, которая была выпрямлена, вдвое выше частоты тока в сети.
Три полных моста параллельно (12 диодов)
Это менее распространенная схема, состоящая из 12 параллельно соединенных диодов. По большинству характеристик значительно превосходит другие выпрямители напряжения. При прохождении электрического тока через всю схему исходящее напряжение выходит без пульсаций.
Три полных моста последовательно
Последовательная схема с двенадцатью диодами представляет собой трехфазный выпрямитель тока. Сопротивление в ней эквивалентно трем диодным мостам, в каждом из которых уровень сопротивления равен 3R. Таким образом, общий уровень препятствия движению заряженных частиц приблизительно равен 9R. В то время как частота колебаний в 6 раз выше, чем такая же от поступающего сигнала. Достоинством такого выпрямителя является наибольшая средняя электродвижущая сила, поэтому он часто используется в источниках мощности с большим выходным напряжением.
Трехфазная схема выпрямления
Устройства с тремя входящими фазами являются достаточно распространенными. Они обрезают часть волны, за счет чего значительно снижают колебания. Наиболее популярна трехдиодная схема Миткевича и шестидиодная схема Ларионова.
Трехфазные выпрямители
Классификация по назначению и устройству
Разбираемся с электроизмерительными приборами
Выпрямители переменного тока разделяют на несколько различных видов, в зависимости от характеристик, использования периодов переменного тока, схем, по количеству фаз и типу пропускающего элемента. В общем виде классификация имеет следующий вид:
- По количеству периодов, задействованных в работе (одно,- и двухполупериодные, а также с полным и неполным использованием волны);
- По типажу устройства делят на включающие электронный мост, умножающие напряжение, с наличием или отсутствием трансформаторов;
- По количеству фаз разделяют на однофазные, двух, трех,- и N-фазные;
- Согласно типу устройства, пропускающего синусоиду, делят на полупроводниковые диодные и тиристорные, механические и вакуумные, ртутные;
- По виду пропускаемой волны делят на импульсные, аналоговые и цифровые.
Однополупериодный выпрямитель (четвертьмост)
Представляет собой простейшее устройство, преобразовывающее сигнал из переменного электрического тока в постоянный. Таким образом происходит сглаживание уровня сигнала. Схема построена на одном полупроводниковом вентиле (диоде). Редко применяется в промышленности, так как для питания автоматики и аппаратуры требуется добавление в цепь питания фильтров, которые бы сглаживали полуволну. Поэтому размеры и масса устройств на базе данного выпрямителя выходят слишком значительными. Не подходит к электрическому току с промышленной частотой сигнала в 50-60 Герц.
Такая схема выпрямителя используется в импульсных БП. Требуется для компьютерной техники и с высокой частотой сигнала – около 10 Герц. Также применяется в промышленности для выпрямления высокочастотного тока.
Устройство отличается следующими достоинствами:
- Высокая частота пульсация;
- Повышенная нагрузка на выпрямляющее устройство;
- Ухудшение работы трансформатора вследствие намагничивания;
- Невысокий показатель соотношения габаритов к мощности.
Достоинство – дешевизна.
Однополупериодный выпрямитель
Два четвертьмоста параллельно
Данная схема состоит из двух четвертьмостов с одним периодом, которые работают независимо один от одного, на одну мощность. Принцип работы заключается в распараллеливании полуволны на 2 части. При первом временном промежутке происходит на одну половину, затем через часть схемы.
Два полных моста последовательно
Это двухфазная схема, которая включает два последовательных диодных моста. При этом электродвижущая сила равняется удвоенной относительно полного моста с одной фазой. Относительно сопротивление увеличивается в 4 раза.
Двухполупериодный выпрямитель, мостовая схема
В таком устройстве диодные мосты подключается ко вторичной обмотке трансформирующего прибора. Полупроводниковые элементы работают попарно, каждый со своей очередностью, пропуская только положительную или отрицательную полуволну. Таким образом частота колебания мощности, которая была выпрямлена, вдвое выше частоты тока в сети.
Три полных моста параллельно (12 диодов)
Это менее распространенная схема, состоящая из 12 параллельно соединенных диодов. По большинству характеристик значительно превосходит другие выпрямители напряжения. При прохождении электрического тока через всю схему исходящее напряжение выходит без пульсаций.
Три полных моста последовательно
Последовательная схема с двенадцатью диодами представляет собой трехфазный выпрямитель тока. Сопротивление в ней эквивалентно трем диодным мостам, в каждом из которых уровень сопротивления равен 3R. Таким образом, общий уровень препятствия движению заряженных частиц приблизительно равен 9R. В то время как частота колебаний в 6 раз выше, чем такая же от поступающего сигнала. Достоинством такого выпрямителя является наибольшая средняя электродвижущая сила, поэтому он часто используется в источниках мощности с большим выходным напряжением.
Трехфазная схема выпрямления
Устройства с тремя входящими фазами являются достаточно распространенными. Они обрезают часть волны, за счет чего значительно снижают колебания. Наиболее популярна трехдиодная схема Миткевича и шестидиодная схема Ларионова.
Трехфазные выпрямители
Принцип работы выпрямителей сигналов
Блок питания для шуруповерта 12в своими руками
Что такое выпрямитель? Устройство работает за счет свойств полупроводниковых радиоэлементов по пропусканию тока исключительно от анода к катоду. Поэтому при прохождении через устройство синусоиды переменного тока происходит обрезка отрицательной части волны. Таким образом на выходе радиоэлемента остается только положительная полуволна. Электрический ток подобного типа называется однополупериодным с пульсациями. От анода к катоду проходит сигнал только ½ всего времени. Колебания происходят от нуля до максимального значения.
Строение двухполупериодных устройств базируется на мосту из четырех вентилей, которые приводят к попаданию всех полуволн. При этом отрицательная полуволна инвертируется. Фактически строение двухполупериодных выпрямителей аналогично двум или более однополупериодным с катодами, направленными один на другой.
Технология изготовления и конструкция
Конструкция выпрямительных диодов представляет собой одну пластину кристалла полупроводника, в объеме которой созданы две области разной проводимости, поэтому такие диоды называют плоскостными. Технология изготовления таких диодов заключается в следующем. На поверхность кристалла полупроводника с электропроводностью n-типа расплавляют алюминий, индий или бор, а на поверхность кристалла с электропроводностью p-типа расплавляют фосфор.
Под действием высокой температуры эти вещества крепко сплавляются с кристаллом полупроводника. При этом атомы этих веществ проникают (диффундируют) в толщу кристалла, образуя в нем область с преобладанием электронной или дырочной электропроводностью. Таким образом получается полупроводниковый прибор с двумя областями различного типа электропроводности — а между ними p-n переход. Большинство распространенных плоскостных кремниевых и германиевых диодов изготавливают именно таким способом.
Для защиты от внешних воздействий и обеспечения надежного теплоотвода кристалл с p-n переходом монтируют в корпусе. Диоды малой мощности изготавливают в пластмассовом корпусе с гибкими внешними выводами, диоды средней мощности – в металлостеклянном корпусе с жесткими внешними выводами, а диоды большой мощности – в металлостеклянном или металлокерамическом корпусе, т.е. со стеклянным или керамическим изолятором.
Германиевые диоды.
Трехфазные выпрямители: нулевой, мостовой
Трёхфазный выпрямитель — устройство применяемое для получения постоянного тока из трёхфазного переменного тока системы Доливо-Добровольского.
Наиболее простым и надежным является трехфазный нулевой выпрямитель. В связи с тем что на вторичной стороне трансформатора выпрямляются полуволны напряжения одной полярности, достаточно на первичной стороне трансформатора управлять полуволнами напряжения также только одной полярности. Схема трехфазного нулевого выпрямителя с однотактным вентильным управлением на первичной стороне трансформатора приведена на рис. 1
. Первичная обмотка трехфазного трехстержневого трансформатора соединена треугольником с включением в каждую фазу по одному управляемому вентилю. Управляемые вентили отпираются поочередно через 120° соответственно периодичности выпрямленного напряжения при т=3.
При включении управляемого вентиля к соответствующей фазе первичной обмотки подводится полуволна линейного напряжения сети, которая трансформируется на вторичную сторону и через неуправляемые вентили данной фазы подводится к цепи сварочного контура. Продолжительность проводимости вентилей каждой фазы на вторичной стороне трансформатора составляет 2π/3+γ, где γ — угол коммутации при передаче выпрямленного тока с фазы на фазу.
Диаграммы токов и напряжений в элементах схемы выпрямителя при условии пренебрежения падением напряжения на вентилях, намагничивающей составляющей фазных токов трансформатора и пульсациями выпрямленного тока приведены на рис. 2. При этом угол фазового регулирования α=0. Диаграммы для шестифазных выпрямителей, рассматриваемые ниже, соответствуют этим же условиям. На оси 1 даны линейные напряжения сети иАB, иВC, Uca и выпрямленное напряжение ud на оси 2 — вторичные фазные токи i2a, i2b, i2c (токи неуправляемых вентилей) и первичные фазные токи i1a, i1b, i1c (токи управляемых вентилей, которые на рис. 2 не обозначены, так как по форме подобны вторичным фазным токам); на осях 3, 4, 5 — линейные токи сети iA, iB, iC. Несмотря на униполярный характер первичных фазных токов, магнитопровод трехфазного трансформатора перемагничивается за период напряжения сети. Это связано с тем, что изменения магнитного потока в каждом стержне магнитопровода при работе «своей» фазы и поочередной работе двух других фаз противоположны по знаку.
Однофазная мостовая схема выпрямления (рис. а) содержит четыре диода V1—V4, соединенных по схеме моста и подключенных к сети переменного тока через трансформатор Т или напрямую. Трансформатор позволяет согласовать напряжение сети и выпрямленное напряжение нагрузки. В одну диагональ моста (точки 1 и 3) включен источник переменного напряжения, а в другую (точки 2 и 4) — нагрузка Rн. Общая точка 2 катодных выводов служит положительным полюсом выпрямителя, а точка 4 анодных выводов — отрицательным. В однофазной мостовой схеме диоды работают поочередно парами V1 , V3 и V2, V4 (рис. 5.6, б). В положительный полупериод напряжения и2ф ток проходит через диод V1 нагрузку Rн к диоду V3.
Рис. 5.6 Однофазная мостовая схема выпрямления (а). Графики напряжений и тока в трансформаторе ( б), напряжения и тока в нагрузке (в)
Так как в это время диоды V2, V4 закрыты, к ним прикладывается обратное напряжение, наибольшее значение которого л/2 и 2ф. В отрицательный полупериод ток проходит через диод V2, нагрузку Rн к диоду V4. При этом обратное напряжение прикладывается к диодам V1 и V3. Таким образом, ток в цепи нагрузки в каждый период проходит в одном направлении, и его среднее значение зависит от выпрямленного напряжения и сопротивления нагрузки.
Мостовой тип устройства
Трехфазная мостовая схема выпрямления использует шесть диодов (или тиристоров, если требуется управление). Выходное напряжение характеризуется тремя значениями: минимальным U, средним U и пиковым напряжением. Полноволновой трехфазный выпрямитель похож на мост Гейца.
Обычный трехфазный выпрямитель не использует нейтраль. Для сети 230 В / 400 В между двумя входами выпрямителя. Действительно, между 2 входами всегда есть составное напряжение U (= 400 В). Неконтролируемое устройство означает, что нельзя отрегулировать среднее выходное U для этого входного U. Неконтролируемое выпрямление использует диоды.
Управляемый выпрямитель позволяет регулировать среднее выходное напряжение, воздействуя на задержки срабатывания тиристора (используется вместо диодов). Эта команда требует сложной электронной схемы. Диод ведёт себя как тиристор, загружаемый без задержки.
Выходное U трехфазного выходного напряжения. Всего 7 кривых: 6 синусоид и красная кривая, соединяющая верхнюю часть синусоид («синусоидальные шапки»). 6 синусоидов представляют собой 3 напряжения, составляющие U между фазами и 3 одинаковыми напряжениями, но с противоположным знаком:
U31 = -U13U23 = -U32U21 = -U12.
Красная кривая представляет U на выходе выпрямителя, то есть на клеммах резистивной нагрузки. Это U не относится к нейтрали. Она плавает. Это U колеблется между 1,5 В max и 1,732 Вmax (корень из 3). Umax — пиковое значение одного напряжения и составляет 230×1,414 = 325 В. Популярные модели мостовых выпрямителей представлены в таблице ниже:
Таблица характеристик популярных моделей мостовых выпрямителей.
Схема работы устройства
Мостовой выпрямитель состоит из четырёх диодов, соединённых в форме «моста», причём вторичная обмотка трансформатора соединяется через противоположные углы «моста», а сопротивление нагрузки соединяется через другие два угла. Выходное напряжение мостового выпрямителя в два раза больше, чем у двухполупериодного выпрямителя, поскольку через «мост» протекает воздействие всего напряжения вторичной обмотки.
В течение первой половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D1, через сопротивление нагрузки RL, через диод D3, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.
В течение второй половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D4, через сопротивление нагрузки RL, через диод D2, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.
Свойства трехфазного напряжения
Кривая, действующая только на резистивной нагрузке, неконтролируемое выпрямление (с диодами), не возвращается на ноль, в отличие от моночастотного устройства (мост Грейца). Таким образом, пульсация значительно ниже и размеры индуктора и / или сглаживающего конденсатора менее ограничительны, чем для моста Гейца.
Для получения ненулевого выходного U требуется по меньшей мере две фазы. Минимальное, максимальное и среднее значение напряжения. Численно, для сети 230 В / 400 В выпрямленное напряжение колеблется между минимальным напряжением: 1,5 В мин = 1,5 х (1,414×230) = 488 В, и максимальным: 1,732 Вмакс = 1,732 х (1,414×230) = 563 В.
Будет интересно Что такое статическое электричество и как от него избавиться
Выходное напряжение трехфазного выходного выпрямителя (зум). 3-фазный полноволновый выпрямитель MDS 130A 400V. 5 терминалов: 3 фазы, + и -. Этот выпрямитель содержит 6 диодов.
Таким образом, можно суммировать следующие моменты:
- 6 диодов, 2 диода на фазу — слабая пульсация по сравнению с одноволновым выпрямителем (мост Гейца);
- среднее значение выпрямленного напряжения: 538 В для сети 230 В / 400 В;
- нейтраль не используется трехфазным выпрямителем.
Диодное устройство
Когда говорят о преобразовании переменного напряжения в постоянное, то обычно это не означает, что на выходе оно будет выражаться горизонтальной прямой линией. Качество обработки сигналов может быть различным в зависимости от того, какой тип устройства используется и как работает это устройство. Гарантируется только то, что выходное выпрямленное напряжение будет иметь один знак. Наиболее простым способом преобразования является использование цепи, состоящей из диода и нагрузки.
Виды диодных выпрямителей работают следующим образом: на клеммы слева поступает переменное напряжение. Диод пропускает только положительные импульсы. Когда поступают отрицательные, на выходе появляется нулевое значение. В результате создается напряжение одного знака. Графики представлены далее.
Выпрямитель с диодом называется простым, но применяется редко, поскольку имеет очевидные недостатки. Здесь теряется более половины энергии, а выходное напряжение резко изменяется, что для некоторых электрических приборов не приемлемо.
Сглаживание выпрямленного напряжения
Уровень качества выпрямленного сигнала оценивается согласно коэффициенту пульсаций. Для снижения показателя используют полупроводниковые сглаживающие фильтры, как индуктивные, так и емкостные.
Источники
- https://tpspribor.ru/interesnoe/diodnyy-most.html
- https://electrosam.ru/glavnaja/jelektrooborudovanie/jelektropitanie/vypriamiteli/
- https://amperof.ru/elektropribory/vypryamitel-toka.html
- https://www.kipiavp.ru/pribori/odnopoluperiodniy-vipryamitel.html
- https://ElectroInfo.net/poluprovodniki/dlja-chego-nuzhny-vyprjamitelnye-diody.html
- https://www.elel.ru/shemavip3.html
- https://amperof.ru/elektropribory/dvuxpoluperiodnyj-vypryamitel.html
- https://tokar.guru/hochu-vse-znat/vypryamitel-shema-diodnogo-mosta.html
Как вам статья?
Однополупериодный выпрямитель.

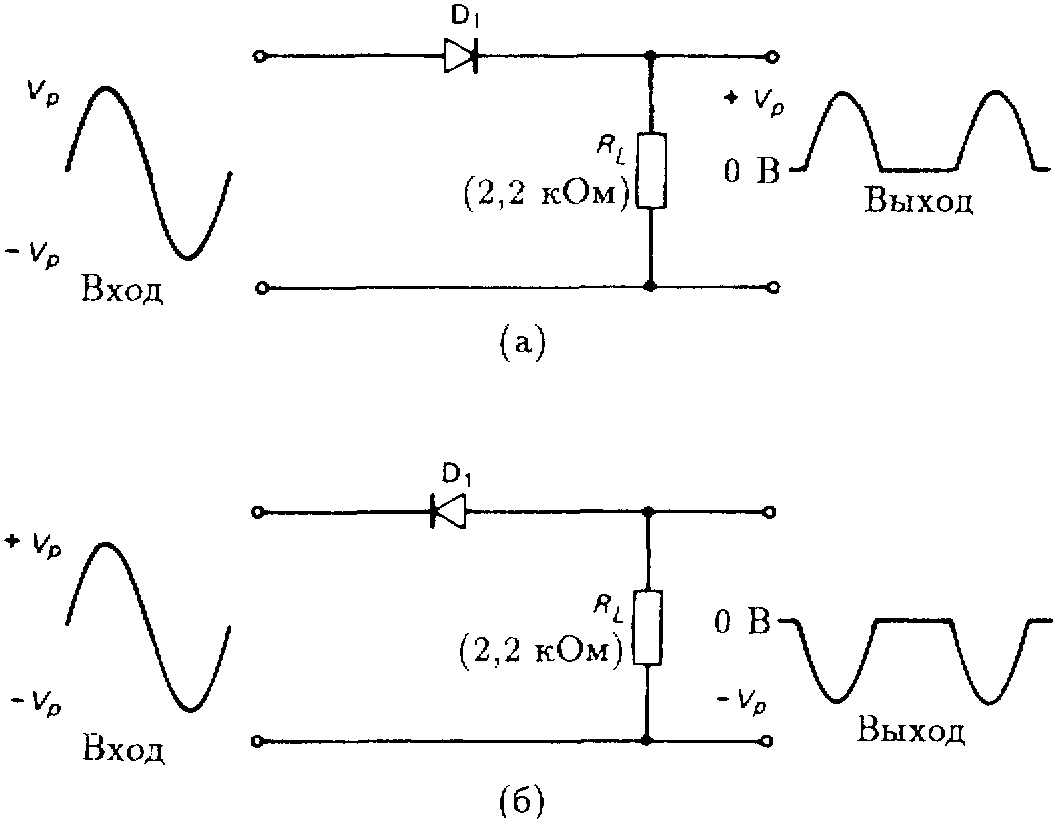

Схема однополупериодного выпрямителя выглядит следующим образом:

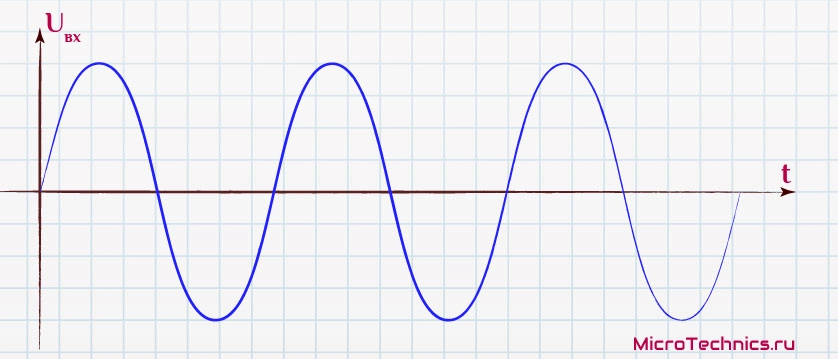

Пусть на входе у нас переменное напряжение, меняющееся по синусоидальному закону:
Резистор же R_н играет роль нагрузки. То есть мы должны обеспечить протекание через него постоянного тока. Давайте разберемся как эта простейшая схема сможет решить нашу задачу.

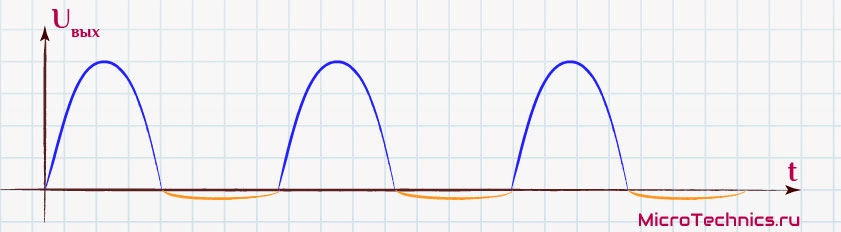

Итак, диод D_1 пропускает ток только в одном направлении, в те моменты, когда к нему приложено прямое смещение, что соответствует положительным полупериодам (U_{вх}\gt0) входного сигнала. Когда к диоду будет приложено обратное смещение (отрицательные полупериоды), он будет закрыт и по цепи будет протекать только незначительный обратный ток. И в результате сигнал на нагрузке будет выглядеть так:
