Какой погружной насос лучше выбрать для скважины

Какой лучше: обзор скважинных насосов для водоснабжения

Глубинные насосы для скважины необходимо выбирать по совокупности параметров. Данное оборудование приобретается на долгие годы, поэтому главным требованием является его высокое качество. Эксплуатационные характеристики лучших моделей скважинных насосов для водоснабжения представлены в следующей таблице.

Таблица характеристик глубинных насосов
Наименование насоса	Даметр, дюймов	Производительность, м³/час	Напор до, м	Цена, %	Страна призводитель
Ручеек-1	4	1,0	60	100	Беларусь
Unipump	4	1,8-4,8	52	400	Китай, Россия
Belamos TF	3	1-3,3	60	720
Aquario	3	1,5	60	1120	Италия, Россия
ESPA	4	4,2	60	1240	Испания
Pedrollo		9,0	135	1400	Италия
TWU	3	3,8	70	1400	Германия
Lowara	4	1,4	105	1440	Италия
Gardena	4	1,5	60	1560	Германия
Grundfos	3	1,5	80	2000	Дания
Wilo	3	2,6	88	2000	Германия

Надеемся, что изложенные рекомендации помогут Вам приобрести необходимое оборудование для закачки воды. Следующий далее видеоролик наглядно демонстрирует правила выбора и монтажа скважинного насоса.

Различия поверхностных и погружных агрегатов

Весь ассортимент можно разделить на 2 разновидности насосов: поверхностные и погружные.

Поверхностное оборудование монтируют 2 способами:

• устанавливают рядом со скважиной на земле;
• закрепляют на специальных поплавках и опускают в скважину (на поверхность воды).

Нюансы поверхностных насосов

Принцип работы такого агрегата заключается во всасывании жидкости без погружения агрегата в воду.

Эти приборы отличаются низкой стоимостью и простотой обслуживания, однако они подходят не для всех скважин. Расстояние до зеркала воды не должно превышать 8-10 м. В противном случае производительность прибора резко сокращается. Лучше всего поверхностные устройства подходят для абиссинских скважин (неглубоких и узких).

Особенности погружных насосов

В отличие от предыдущей модели, погружные насосы в скважину опускают. Их задача состоит в том, чтобы толкать воду со дна на поверхность земли. В этом случае в списке основных характеристик устройства будет максимальная глубина, на которой может функционировать оборудование.

Производители погружных систем предлагают 2 основных типа устройств:

Для каждой модели производители указывают рекомендованную глубину, на которой может работать устройство. При покупке лучше выбирать прибор с “запасом”. Так, для скважины 50 м лучше выбрать насос с погружением 60 м. Это предотвратит перегрузку.

Центробежные насосы для скважины

Наиболее оптимальными глубинными насосами для скважины являются всем известные центробежные, но это и самые дорогие устройства. Они потребляют меньше электричества, работают бесшумно и без труда устанавливаются в скважину.
Служат центробежные насосы от 5 лет (дешевые 4-х дюймовые модели) и больше.

Мы подготовили несколько обзоров популярных моделей центробежных, шнековых и вибрационных скважинных насосов.

Вас заинтересует:

Застрял насос в скважине как вытащить

Модели глубинных центробежных насосов для скважины

Какой насос выбрать для скважины 30 метров

Вибрационные насосы для скважины Тайфун, Калибр, Карапуз

Поверхностный насос для скважины

Насос для скважины 90 метров

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

• приводной электродвигатель, который может быть встроенным или наружным;
• непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Другие факторы

Решая задачу, как правильно подобрать насос для скважины, необходимо учесть качество бурильных работ. Если для этого использовались профессиональные установки, которые обслуживали квалифицированные рабочие, это станет залогом надежности скважины. Однако нередко бывает так, что для экономии средств бурение выполняется своими руками или силами приглашенных шабашников. В таком случае за качество скважины никто не может поручиться.

Согласно многолетним наблюдением, самодельные скважины намного быстрее скапливают ил и песок внутри шахты. Чтобы пользоваться подобными сооружениями, рекомендуется устанавливать скважинные центробежные насосы, специально разработанные для эксплуатации в сложных условиях. За установки данного типа придется выложить больше денег. Однако подобные устройства способны работать в режиме значительного загрязнения воды.

Если установить простой насос в подобную шахту, то он очень быстро выйдет из строя. Обладатели профессионально выполненных скважин имеют в этом случае больше преимуществ. У них есть возможность подобрать насос для скважины с любыми необходимыми параметрами.

Чтобы транспортировать воду из ствола скважины на поверхность земли, применять резиновый шланг не всегда получается. Дело в том, что по ходу работы происходит разрежение воздуха внутри шланга, из-за чего его стенки могут слипаться. Как результат, возникают перебои в подаче воды к потребителю. Во избежание подобных эксцессов, рекомендуется применять специальные трубки из пластика.

Перед тем, как подобрать глубинный насос для скважины, необходимо также учесть приблизительный расход воды в день. Как правило, речь идет о среднем показателе, т.к. летом воды расходуется больше, а зимой – меньше. Как показывает практика, семья из 3-4 человек потребляет в день примерно 60-70 литров. Здесь не учтен расход на полив огорода и другие работы на приусадебной территории. Наличие сада, огорода и домашних животных повлечет за собой увеличение ежедневного расхода.

Скважинный насос ВИХРЬ СН-60В (370 Вт)

Это бюджетный насос от ведущего российского производителя (сборка в Китае). Он вихревой. При потребляемой мощности 370 Вт имеет производительность 1,5 куба в час и поднимает воду на высоту до 60 м. При этом рекомендуемая глубина погружения составляет 35 м (защита от поражения током по классу IPX8). Конструкция насоса, соотношение технических параметров (производительности напора) такое, что данная модель является оптимальным решением для скважины с маленьким дебитом.

Корпус сделан из нержавеющей стали, а насосная часть хромирована. На корпусе предусмотрены специальные кольца, на которые можно крепить насос. Защита от перегрева автоматические сработает, если рабочие детали нагреются выше допустимого порога. В комплекте идет кабель на 20 м.

Плюсы:

• Быстро и хорошо нагоняет давление в систему водоснабжения.
• Работает достаточно тихо.

Минусы:

Соединительные болты без антикоррозийного покрытия, со временем ржавеют.

Скважинный насос Grundfos SQE 2-55 (1020 Вт)

Исключительно надежный и беспроблемный насос прослужит много лет, не требуя к себе никакого внимания. Стоит он дороже всех насосов в рейтинге вместе взятых. Но это единственная модель с интеллектуальным управлением. Мощность насоса подстраивается под потребление воды. При росте давления он аккуратно снижает мощность и отключается без гидроудара. На двигателе стоит система защитного отключения при перегреве.

Мощность двигателя 1 кВт. Напор воды до 54 м, а производительность 2000 л/ч. На насосе стоит встроенный обратный клапан. Кабель здесь короткий, всего 1,5 м. По своей надежности насос не имеет аналогов на нашем рынке. Его включаешь и можно забыть лет на 20 и все это время пользоваться водой. Насос миниатюрный, весит всего 5,5 кг, подходит для скважин с внутренним диаметром от 76 мм.

Плюсы:

• Срок службы до 20 лет, гарантийный срок 5 лет.
• Европейская сборка.
• Адаптивное интеллектуальное управление мощностью.

Минусы:

• Цена.
• Короткий сетевой шнур.

Особенности погружных моделей

Удачно подобрать погружной насос для скважины, как правило, помогает знание классификации этих приборов.

По типу устройства погружные помпы делятся на две группы:

1. Центробежные. Основным элементом здесь является вращающийся диск с лопастями.
2. Вибрационные. Для транспортировки воды они оснащены специальными вибрационными мембранами.

Информация о принципе работы помпы поможет определить, не будет ли эксплуатация оборудования оказывать разрушающее влияние на ствол скважины. Вибрационные модели относятся к бюджетным решениям. Их отличает простота использования и хорошая производительность, которой хватает для обслуживания скважин. Однако с учетом специфики работы, использовать данные механизмы непосредственно внутри шахты специалисты не советуют. Хотя большинство отзывов владельцев приусадебных участков утверждают обратное: в их случае помещенные внутри ствола шахты вибрационные помпы не принесли сооружению никакого вреда.

Решая задачу, какой глубинный насос выбрать – вибрационный или центробежный, необходимо руководствоваться здравым смыслом. Мнение экспертов базируется на том, что при длительном воздействии вибрации страдает любой находящийся рядом материал. Тем более это касается стенок скважины. Колебания насоса негативно воздействуют на обсадную трубу и окружающую почву, из-за чего происходит их постепенное разрушение. Из-за вибрации заметно ускоряется накопление ила и песка на дне источника. Опасность в том, что этот процесс заметен не сразу.

Как правило, на начальных этапах эксплуатации вибрационного оборудования скважина хорошо справляется с вибрационным воздействием. Используя эту помпу, удобно раскачивать и чистить шахту, без видимых негативных последствий. Однако процесс постепенного разрушения от вибрации пусть медленно, но все же происходит. Особенно это касается тех ситуаций, когда вибрационное оборудование работает постоянно. Поэтому на первых порах при незначительной загрузке скважины применение вибрационной техники допускается. В дальнейшем рекомендуется приобрести более безопасный скважинный центробежный насос.

При выборе центробежной помпы следует взять во внимание следующие критерии:

• Производительность насосного оборудования.
• Размеры прибора. Их нужно сопоставить с диаметром обсадной трубы скважины.
• Общая высота шахты, на которую придется поднимать воду.
• Специфика монтажа и использования прибора.
• Уровень энергопотребления.
• Детали и особенности гарантийного обслуживания.

За всеми необходимыми пояснениями можно обратиться к продавцу-консультанту, который поможет определиться с лучшим насосом для скважины на воду. Что касается информации, которую указывает производитель в техническом паспорте, то необходимо иметь в и виду, что речь идет о максимальных, а не усредненных показателях. Для успешной работы техники нужно предусматривать определенный запас эксплуатационного ресурса.

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

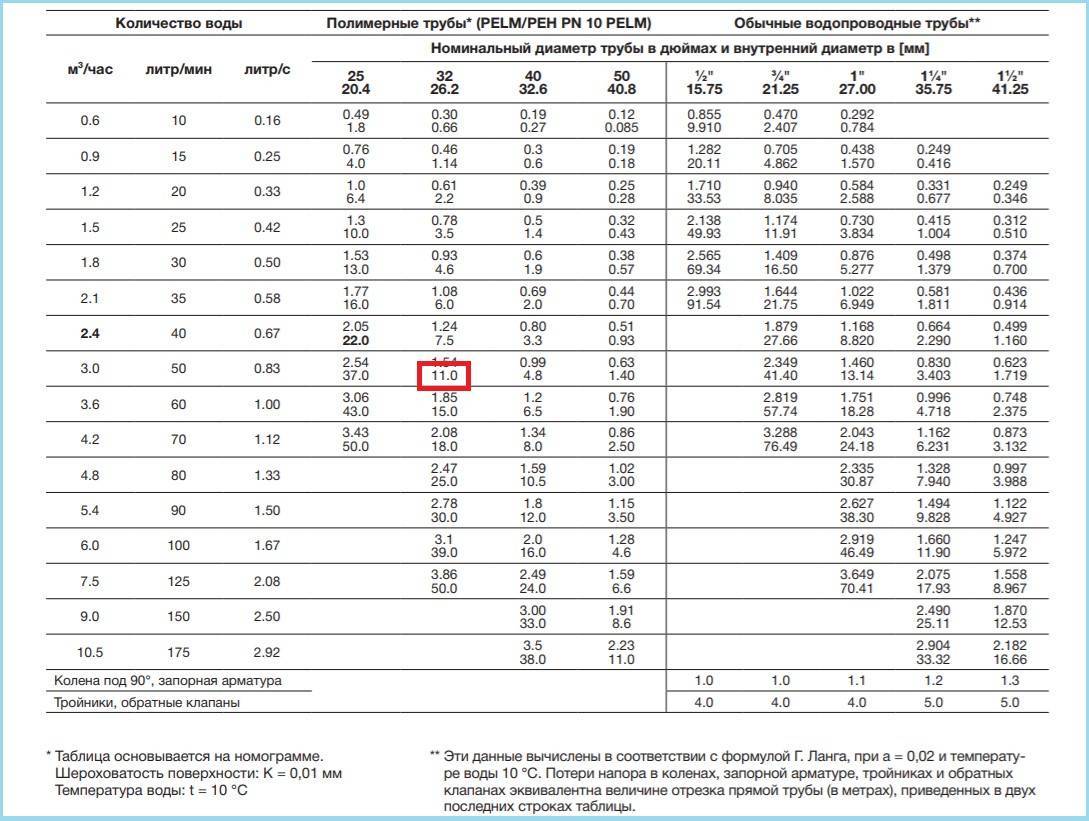

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

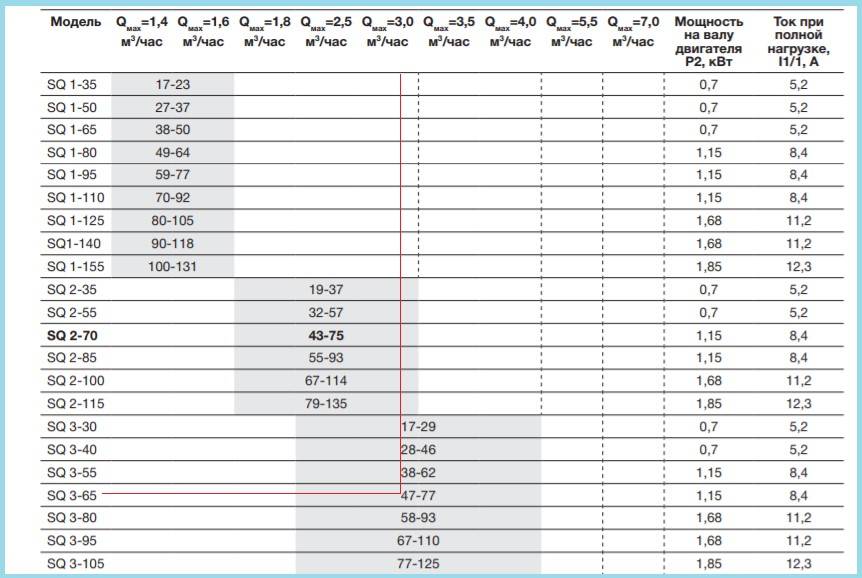

Рис. 12 Таблица для напорных характеристик Grundfos

Скважинный насос Denzel DWC-4-80 (1500 Вт)

Насос способен обеспечить водой большой дом. Асинхронный двигатель погружен в масло, не нуждается ни в каком обслуживании в течение всего срока эксплуатации. Его мощность 1,5 кВт. Производительность насоса 5,7 куб.м. в час, а напор до 80 м. При этом сам насос можно погружать в скважину также на 80 м.

Данная модель оснащена выносным пультом управления. Для защиты от скачков напряжения на блоке управления стоит реле. Термодатчик на двигателе контролирует температуру, в случае перегрева срабатывает защитное отключение. Вероятность такой  ситуации, правда, мала, так как сама вода, а также масло хорошо охлаждают мотор. Кабель длиной 20 м имеет вилку с заземляющим контактом.

Плюсы:

• Мощный и производительный, хватит на двухэтажный дом с большим числом точек разбора воды.
• Работает бесшумно. Вообще не слышен.

Минусы:

Некорректно написана инструкция, есть «несостыковки».

Насос скважинный PATRIOT SP 2250 S

Насос отлично подходит для дачи, полива огорода или для наполнения резервуаров и бассейнов. Он может работать в скважинах, шахтных колодцах и открытых водоемах. По типу это винтовой насос с маслонаполненным двигателем. Его можно погружать на глубину до 30 м, диаметр корпуса 75 мм позволяет использовать в узких скважинах. При потребляемой мощности 400 Вт он выдает 1500 л/ч и поднимает воду на высоту до 50 м.

В комплекте идет кабель на 20 м и коннектор для шланга. В данной модели предусмотрена защита от перегрева и от работы в сухой скважине. Эти опции значительно увеличивают срок службы оборудования.

Плюсы:

• Рабочая температура до 40 градусов, есть защита от перегрева и от сухого хода.
• Небольшая потребляемая мощность, подойдет для дачи со «слабой» электросетью.

Минусы:

Стоит несколько дороже насосов с аналогичными характеристиками.

Устройство ручного насоса

На фото показан простейший вид ручного насоса.

Ручной насос

Это самый надежный и простой в эксплуатации агрегат для добычи воды из скважины. Его преимуществом является то, что при отключении электроэнергии владелец участка не останется без воды.

Но использовать такое устройство можно при глубине скважины не более 8 метров, это означает, что он применим только там, где устанавливается поверхностных насос. Для его подключения не нужна особая инструкция.

Принцип действия устройства заключается в следующем: всасывающее устройство приводится в действие с помощью крыла, которому движение передается от ручного рычага. Вся система соединена валом и защищена корпусом насоса.

Основным достоинством такого агрегата, наряду с энергонезависимостью, является небольшая стоимость, он в несколько раз дешевле любого электрического аналога.

Какой насос для скважины выбрать, как его установить, можно увидеть на видео. В этой статье предложены лишь некоторые варианты скважинных насосов и их преимущества.

Скважинный насос BELAMOS TF3-40 (550 Вт)

Инженеры увеличили число ступеней насоса, в результате чего напор большой и не проседает с увеличением количества потребителей воды. Высота подъема составляет 42 м, а глубина погружения до 80 м. при этом кабель в комплекте идёт на 20 м.  Производительность данной модели 2,7 куб.м. воды в час.

Насос разрабатывался для работы в «дачных» условиях  с нестабильным напряжением. Обмотка позволяет стабильно работать при напряжении на входе 190-240 В. Есть также защита от перегрева, реализованная в виде тандема термодатчика на двигателе и защитного отключения. BELAMOS TF3-40 комплектуется обратным клапаном.

Плюсы:

• Приличный, стабильный напор.
• Экономный двигатель.

Минусы:

Габаритный. Высота 80 см, для мелкого колодца не подойдет.

Выбираем насос в зависимости от глубины скважины

Выбор подходящего насоса — сложная и ответственная задача. Необходимо подобрать модель, обладающую нужными параметрами и полностью соответствующую существующим требованиям

Одним из основных показателей, на который придется обратить внимание в первую очередь, является глубина скважины. Это важный показатель, который надо точно знать

Кроме этого, необходимо принимать во внимание расстояние от скважины до дома (или емкости, в которую перекачивают воду)

Это важно, так как 10 м горизонтального расстояния принимают равным 1 м подъема воды по вертикали. Это означает, что, при глубине скважины в 8 м и расстоянии до дома в 20 м насос должен быть способен к подъему воды на 10 м

Руководствуясь этими значениями, выбирают подходящий насос

Это означает, что, при глубине скважины в 8 м и расстоянии до дома в 20 м насос должен быть способен к подъему воды на 10 м. Руководствуясь этими значениями, выбирают подходящий насос.

Рассмотрим несколько популярных моделей, предназначенных для работы в скважинах разной глубины.

Критерии выбора

Рассматривая глубинные насосы для скважин — какой выбрать решают по совокупности характеристик модели и соотношению их с условиями эксплуатации, в том числе – с рабочими параметрами источниками и основными показателями системы водоснабжения.

1. Одной из важнейших характеристик является производительность (объем перекачиваемой воды за единицу времени). Она должна обеспечивать суммарную потребность в воде, включая бытовые нужды и орошение участка. При этом следует сопоставлять эту характеристику с дебетом скважины. Если дебет (интенсивность прибывания воды) будет меньше производительности насоса, возникает риск выкачивания всей жидкости и опасной для техники работы всухую. Предотвратить поломку можно, установив датчик сухого хода.

2. Напорные характеристики для промышленных скважин определяются по достаточно сложной технологии. В бытовых условиях принято руководствоваться следующими положениями:

• 1 метр вертикального подъема = 1 атм.,
• 10 метр горизонтального перемещения воды до точки потребления = 1 метру подъема = 1 атм.

3. Способность насоса перекачивать жидкости с нерастворимыми примесями должна соответствовать качеству воды в скважине.

4. Диаметр насоса должен позволять легко погружать его в канал скважины. Минимальный требующийся зазор между стенками скважины и корпусом агрегата для каждой модели указывается в инструкции.

5. Наличие дополнительного оснащения (защитной решетки, фильтра, обратного клапана) повышает эффективность работы системы водоснабжения в целом и долговечность перекачивающего агрегата.

6. И, конечно же, при выборе глубинного насоса цена также имеет значение.

Таким образом, решить, как правильно выбрать насосы для скважины на воду по одному лишь параметру, невозможно. Потребуется всесторонний анализ предлагаемой техники и условий ее эксплуатации.

Скважинный насос Denzel DWS-4-150 (1300 Вт)

Данный насос подходит не только для подачи воды на «технические нужды», но и для организации водоснабжения в небольшом загородном домике. Двигатель мощностью 1,3 кВт способен поднять воду на высоту до 150 м, не в ущерб производительности, она здесь 2 куб.м. в час. Максимальная степень защиты от поражения током позволяет опускать насос на глубину до 80 м.

Насос не требует специальной подготовки к работе. Достаточно опустить его в скважину и включить. Для крепления троса на корпусе предусмотрены ушки. В комплекте есть съемный шнур длиной 30 м, вилка с заземляющим контактом.

Корпус насоса и все соединения герметичны. Корпус сделан из нержавеющей стали. Двигатель залит маслом. Для защиты от перегрева установлен термодатчик и автоматика аварийного отключения.

Плюсы:

• Компактный для своей мощности (диаметр 95 мм).
• Высокая мощность.
• Показателей хватает для установки на систему водоснабжения.

Минусы:

Фактически напор немного меньше заявленного.

Критерии правильного выбора

Чтобы глубинный или поверхностный насос работал правильно, учтите все параметры. Отнеситесь к этому серьезно.

Характеристики водоносного слоя

Перед выбором насосного гидрооборудования обратитесь к техническому паспорту на скважину. Он у вас будет, если ее пробурили профессионалы

Важное влияние оказывают характеристики водоносного слоя. К ним относят глубину шахты с водой

Она может быть динамической, то есть зависимой от разнообразных причин, и статической, не меняющейся со временем.

Кроме того, следует учитывать, сколько воды приходит в забор в момент времени. Этот параметр называют дебитом. Грунт возле скважины также имеет значение при выборе насоса для воды.

Расход воды

Чтобы рассчитать этот показатель, необходимо подходить индивидуально к каждому случаю

Здесь важно знать и количество жителей в доме, и сколько бытовой техники установлено. Учтите все потребители жидкости – от сливного бачка унитаза и душевой кабинки до стиральной и посудомоечной машины

Не забудьте про сезонные затраты воды. В разное время года расход отличается. Он еще зависит и от привычек жильцов дома. Кто-то любит часами плескаться в душе, параллельно стирая белье и очищая посуду в посудомойке. А может приехать гость, который также увеличит расход воды в доме.

Чтобы насосное оборудование не захлебнулось от нагрузки, учтите все эти параметры и добавьте к ним запас в 20%.

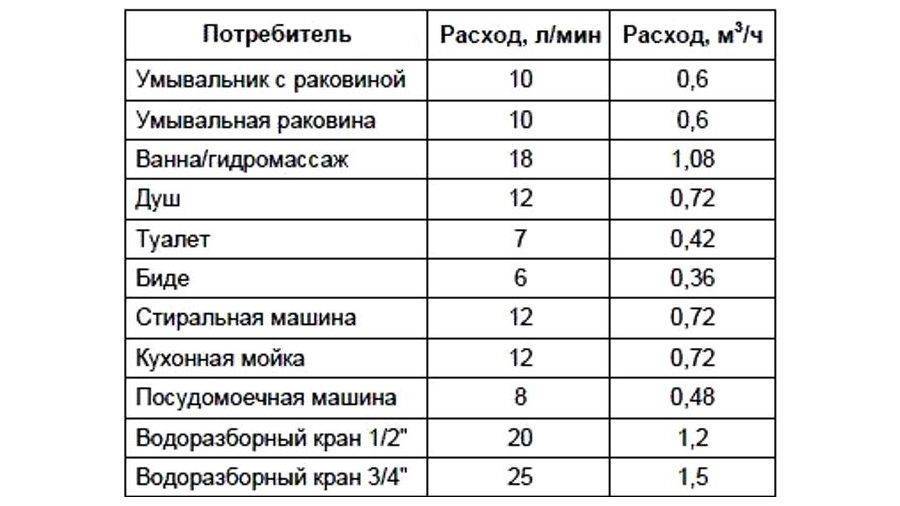

Таблица расхода воды

Необходимый напор

Не забывайте и про вычисление напора воды. Это сделать несложно. Напор жидкости обычно считают в метрах водяного столба или в атмосферах. Эти показатели соотносятся 10:1.

Чтобы рассчитать необходимую мощность напора, вы должны сложить вместе высоту от гидронасоса до самой высокой точки потребления воды. К этому приплюсуйте затраты на горизонталях. В них 10 м вертикальной величины равняются 1 м горизонтали. Добавьте величину свободного напора жидкости возле смесителя (около 3 м).

Глубина и диаметр скважины

Гидронасос должен иметь определенный диаметр активной части. Необходимо, чтобы устройство размещалось внутри скважины с просветом до стенок в 3 см. Скважины чаще всего обладают внутренним диаметром от 10 до 15 см. Поэтому и насосы производятся шириной в 3, 4 и более дюймов.

Выводы

Скважинные насосы представляют собой обширную группу устройств, обладающих разными техническими возможностями. Они предназначены для работы в условиях ограниченного пространства обсадной трубы (погружные модели) или сравнительно малой высоты всасывания воды (поверхностные).

Все устройства предназначаются для подъема воды из скважин той или иной глубины и производительности, поэтому параметры насоса должны максимально подходить (в идеале — совпадать) с техническими особенностями скважины. При этом, возможны проблемы только при значительно большей производительности насоса. Если она меньше, чем дебит скважины, особых затруднений не будет.

При запуске старой скважины надо заново определить ее параметры, поскольку они могут изменяться. Это позволит избежать ошибок при выборе насоса.
