Как устроены и работают ручные насосы для скважины

Дополнительное оборудование

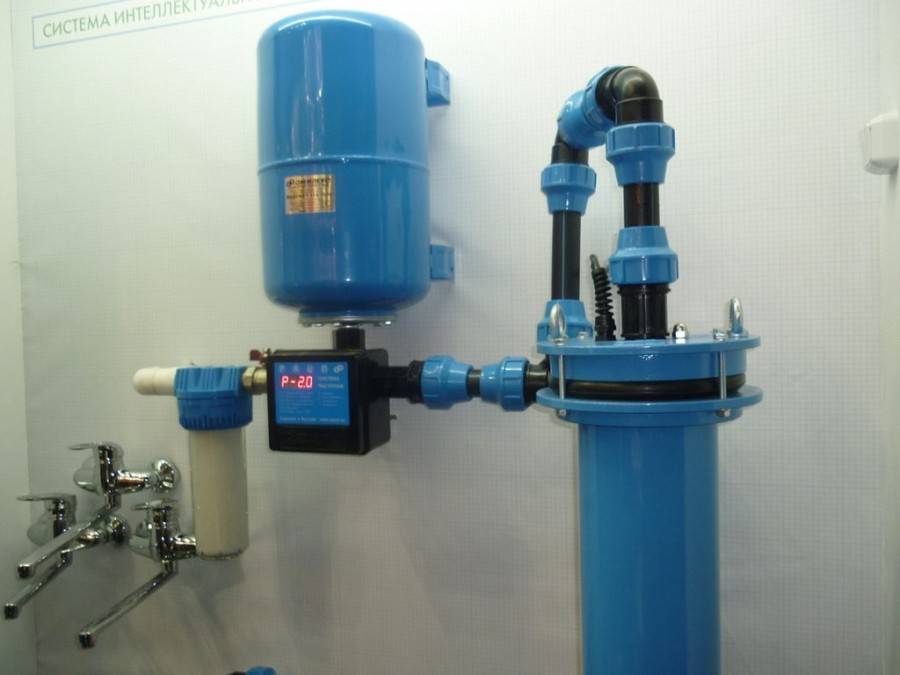

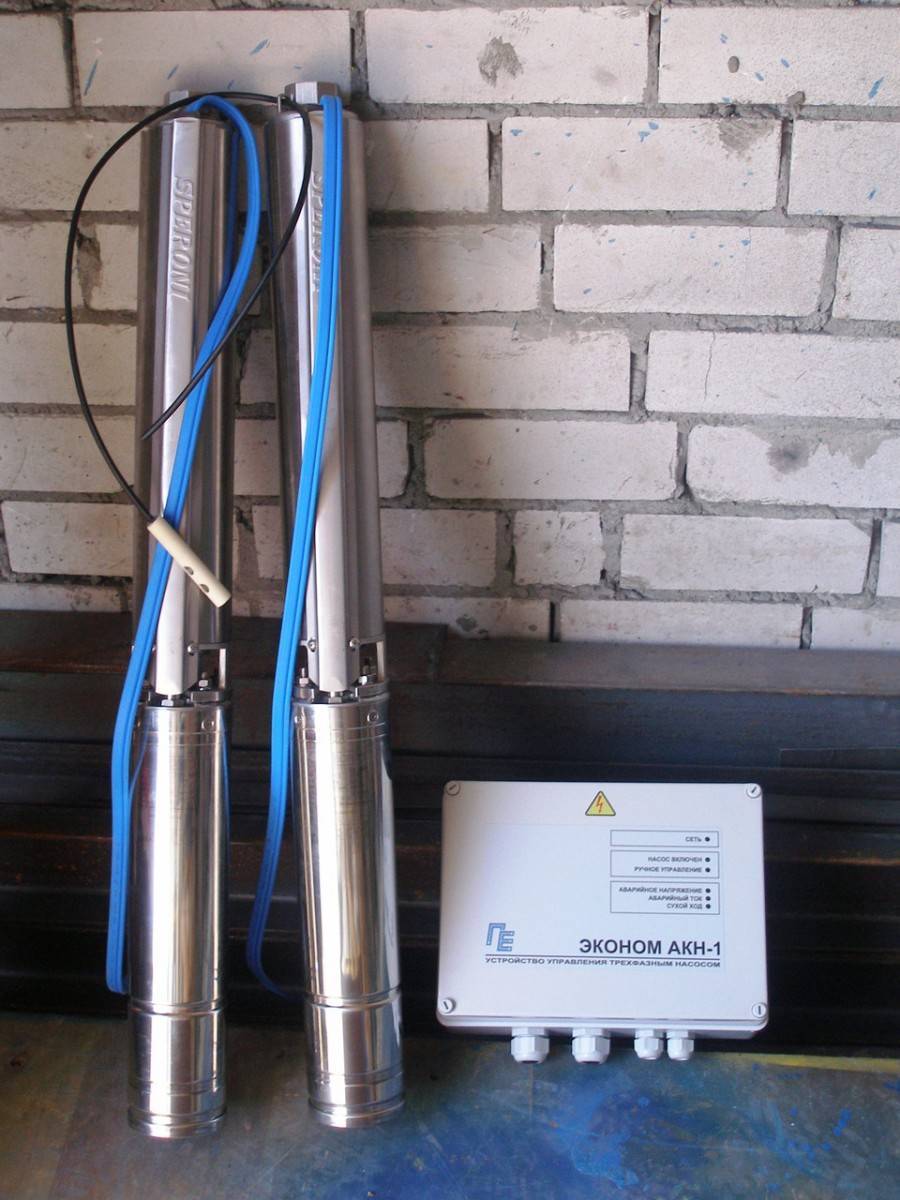

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
3 поколение: имеет расширенные функции, с точным контролем работы.

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

Глубина.
Расход.
Диаметр источника и обсадки.
Напор.
Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

Расстояние помпы от зеркала воды.
Расстояние агрегата от дома.
Протяженность трубопровода (сопротивление).

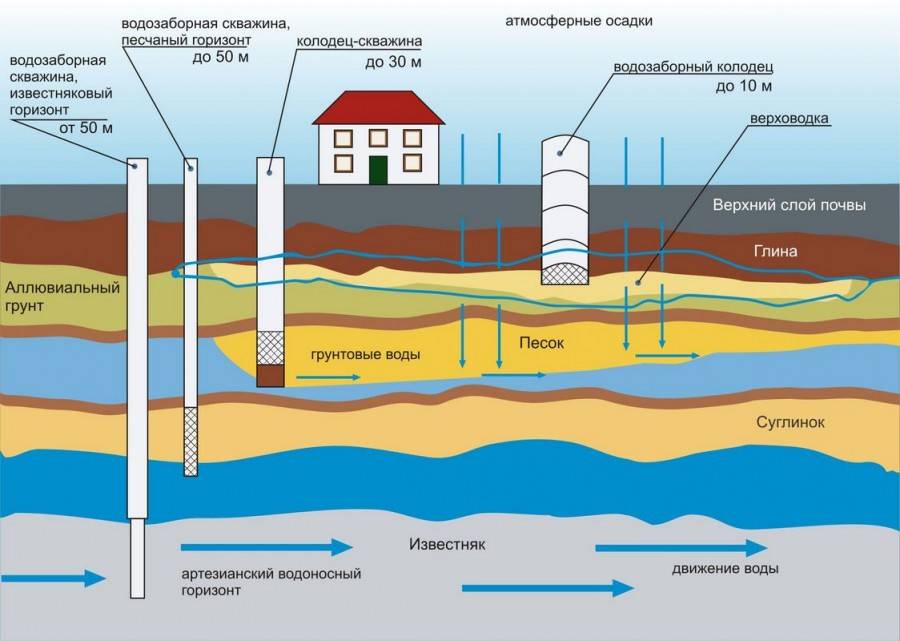

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

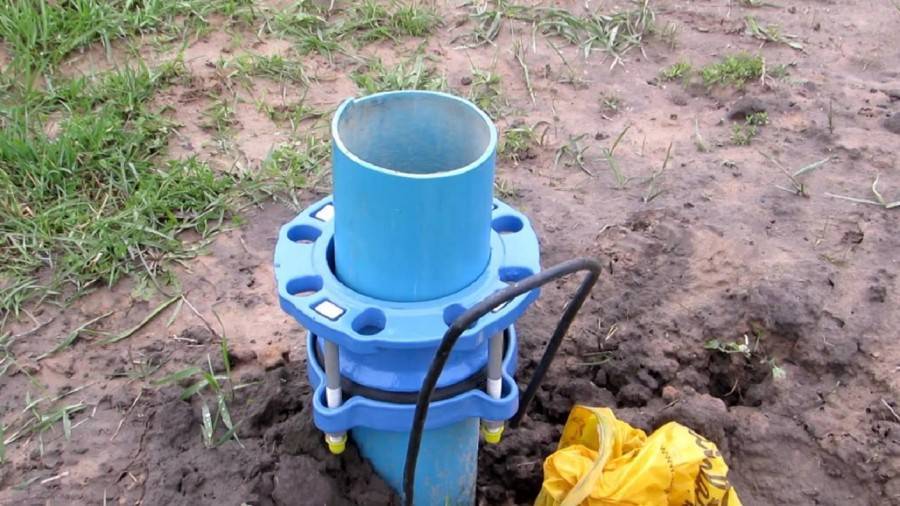

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

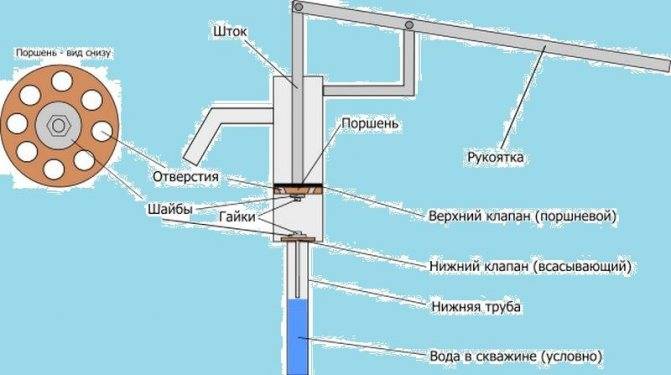

Устройство самодельного поршневого насоса для скважин

Насос поршневого типа наиболее прост в изготовлении. Его рабочий механизм уже был описан, осталось уточнить пару деталей:

В воду следует опускать не корпус-гильзу, а присоединенный к ее нижней части всасывающий шланг.
Шток следует прикрепить к рычагу – тогда поднимать поршень будет легче.
Между выходным патрубком и водопроводной трубой нужно установить запорный вентиль или обратный клапан, который воспрепятствует истечению жидкости из трубы обратно в насос во время его простоя.

Устройство самодельного поршневого насоса для скважин

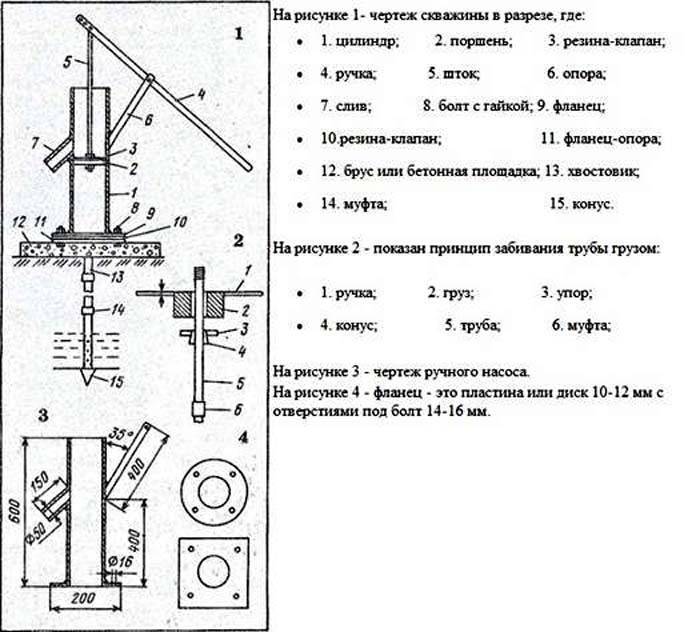

Вот примерный порядок действий мастера:

Изготавливается корпус

В качестве заготовки используется труба длиной 600 – 800 мм с внутренним диаметром 80 мм, внутренняя поверхность которой должна быть как можно более гладкой. Идеальный вариант – цилиндр от двигателя внутреннего сгорания или гидроцилиндр. Если же применяется обычная труба, изнутри ее следует обработать шабером.

Сбоку в верхней части корпуса следует прорезать отверстие и приварить выпускной патрубок.

Изготовление крышек

Крышки можно делать из любого доступного материала – стального проката, пластика и даже дерева.

Последний вариант является самым простым и вместе с тем эффективным: напитавшись влагой, древесина разбухает и благодаря этому надежно фиксируется в трубе.

Лучше всего делать крышки из лиственницы или дуба.

В той из них, которая будет устанавливаться в верхней части насоса, нужно высверлить отверстие под шток; в нижнюю – устанавливаем обратный клапан.

Изготовление поршня

Поршень, как и крышки, можно делать из чего угодно

Важно, чтобы он имел круглую форму и был оснащен кольцевидным уплотнителем из резины. В корпусе поршень должен двигаться достаточно плотно, но без чрезмерного сопротивления. К центру данной детали следует прикрепить шток, воспользовавшись для этого шпилькой

К центру данной детали следует прикрепить шток, воспользовавшись для этого шпилькой.

Труба всаса

В начале работы насос создает во всасывающей трубе разрежение, поэтому она должна быть достаточно жесткой, чтобы противостоять сжатию силой атмосферного давления. Этому условию удовлетворяют металлические и пластиковые трубы.

Простые ручные насосы

Если же предполагается использовать резиновый шланг, то необходимо брать армированный либо армировать его самостоятельно стальной пружиной.

Обратные клапаны

Производительность и КПД насоса зависят от герметичности обратных клапанов. Самый простой вариант – мембранный или лепестковый клапан. Он представляет собой плотно устанавливаемый в корпус насоса диск с проделанным в нем отверстием, которое закрывается зафиксированным с одной стороны куском резины. Когда вода движется в «правильном» направлении, она отгибает резину и беспрепятственно течет через клапан.

Скважина с ручным насосом на дачном участке

В случае противотока резина прижмется к отверстию и путь воде будет закрыт. Аналогичный клапан необходимо вмонтировать в поршень.

Сборка насоса

Поршень со штоком устанавливается в корпус, который после этого закрывается крышками. Остается подсоединить к штоку рычаг, а снизу к корпусу – трубу всаса.

Чтобы насосом было удобнее пользоваться, установите на рычаг пружину, возвращающую его в исходное положение.

Виды насосов

Отличия в конструкции различных типов моделей данной категории являются причиной значительной разницы в эксплуатационных возможностях.

Крыльчатые насосы

Крыльчатый ручной насос для колодца – это агрегат, работающий по принципу самовсасывания. Устройство таких моделей включает в себя следующие элементы:

всасывающий узел,
вал,
рычаг для приложения усилий,
крыло,
клапаны.

От повреждений механизм насоса защищается корпусом.

Крыльчатый насос РК-2

Работают такие устройства довольно просто: при нажатии на рычаг крыло начинает вращаться и приводит в рабочее состояние всасывающий узел.

Насосы этого типа используются для перекачивания воды без примесей нерастворимых твердых частиц, масел, нефтепродуктов и химически активных веществ.

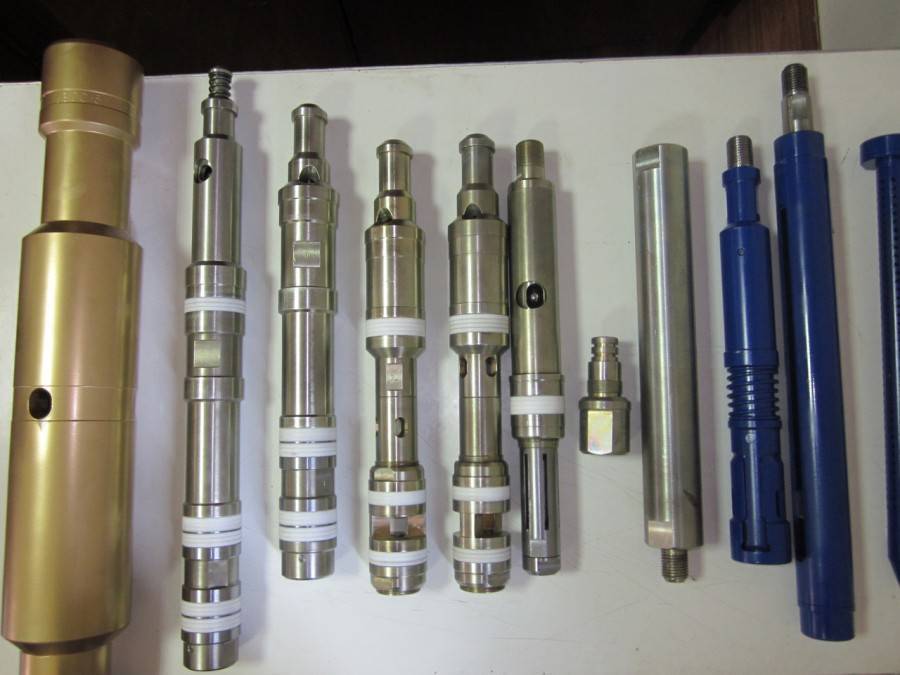

Штанговые модели насосов

Преимуществом изделий этого типа является возможность подъема воды с глубины до 30 метров. Они похожи на поршневые насосы, но отличаются от них формой поршня – его окончание у штанговых моделей вытянуто. Это позволяет использовать модели в вертикальных прямых шахтах, но снижает износостойкость агрегатов – появляется вероятность обрыва этого вытянутого окончания, называемого также штангой. Качества и характеристики моделей во многом зависят от материала, из которого изготавливаются узлы конструкции. При приобретении следует учитывать, что техника этого типа достаточно громоздка и не может использоваться на поверхностях с уклоном.

Конструкция данных механизмов почти такая же, как и у поршневых модификаций. Отличие заключается в наличии удлиненного цилиндра и штанги (сочлененных при помощи шарнира штоков). Используются насосы данного типа в прямых вертикальных шахтах. Возможность подъема насосом жидкости с большой глубины обусловлена большой длиной цилиндра, которая позволяет создавать в камере мощное разрежение. Вакуум способствует интенсивному всасыванию воды.

Схема устройства штангового насоса

К недостаткам можно отнести их большие габаритные размеры и риск обрыва штанг в процессе работы. Кроме того, как было сказано выше, существуют ограничения по рельефу — не рекомендуется устанавливать штанговые ручные насосы для откачки воды на склонах.

Поршневые ручные насосы

Особенность поршневого насоса – создание при работе на выходе определенного давления. Конструкция представляет собой поршень, перемещающийся внутри цилиндра. В некоторых случаях подобная техника может применяться для подачи жидкости в системы насосов, неспособных работать по принципу самовсасывания. Технические характеристики изделий этого типа не позволяют использовать их для артезианских скважин, однако они вполне могут поднимать на поверхность подземные воды из менее глубоко расположенных слоев.

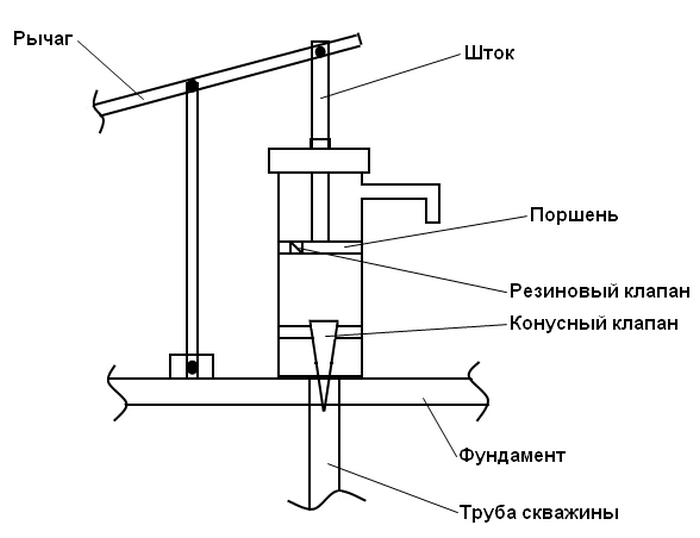

Принцип действия поршневого насоса для воды

Последовательность работы агрегатов данного типа:

При опускании рычага поршень двигается вверх, в камере создается разрежение.
За счет образования вакуума вода поднимается через открывающийся дисковый клапан.
При движении рычага снизу вверх поршень перемещается вниз. В этот момент закрывается донный клапан, не позволяющий воде двигаться в обратном направлении, жидкость перемещается в часть цилиндра, располагающуюся над поршнем.
При повторном опускании рычага порция жидкости сливается через патрубок.

Мембранные насосы

Мембранные ручные скважинные насосы для воды имеют оригинальную конструкцию – клапаны в них выполнены в виде перекатывающихся шаров. В процессе работы происходит их самоочищение, поэтому мембранные агрегаты можно использовать для подъема и транспортировки воды с примесями. В этом случае нерастворимые включения не будут вызывать заклинивания техники. Если в воде источника есть песок или ил, можно установить мембранный ручной водяной насос своими руками.

Ручной мембранный (диафрагменный) насос

Шиберные насосы

Могут перекачивать как воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших емкостей.

Шиберный насос

Штанговая ручная помпа — ее особенности

Этот тип насоса также известен как штоковый. Используется он в случаях, когда зеркало воды залегает глубже 12 метров. При таких параметрах поршневый тип справиться не может. По своей конструкции они немного похожи. Основной рабочий узел – цилиндр и поршень. Процесс выкачки осуществляется практически по той же схеме, что и в случае с поршневым аналогом. Однако они различаются тем, что сама помповая часть располагается непосредственно в водоносном слое. Вы можете рассмотреть его особенность на схеме:

На схеме изображена конструкция штангового насоса во всех деталях

Рабочий цилиндр находится непосредственно в толще воды. Для установки такого насоса необходима скважина с обсадной трубой. Рабочий цилиндр с основной частью связан напорным трубопроводом, внутри которого имеется штанга или шток. Именно он приводит в движение поршень. Что касается наличия клапанов, то здесь их также 2, первый расположен на заборном патрубке цилиндра, а второй на поршне.

Исходя из этой схемы становится понятным, что подача наверх происходит не просто методом всасывания. Располагающийся в водоносном слое рабочий цилиндр создает столб. Каждое движение поршня вверх-вниз создается давление, пополняя имеющийся столб новым объемом жидкости. По такой схеме воду можно поднять даже с глубины 30 метров.

Если сравнивать между собой поршневый и штоковый агрегаты, то при использовании последнего требуется приложить больше усилий на то, чтобы поднять воду на поверхность. По этой причине рычаг насоса часто делается удлиненным. Это позволяет при меньших трудозатратах добиться максимального хода поршня.

Подобные установки сложнее. Это касается и монтажных работ, и последующего обслуживания. Однако, если на вашем дачном участке отсутствует электричество, а водоносный слой располагается на глубине 25–30 метров, то штоковый насос является попросту незаменимым.

Преимущества и недостатки ручных насосов

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

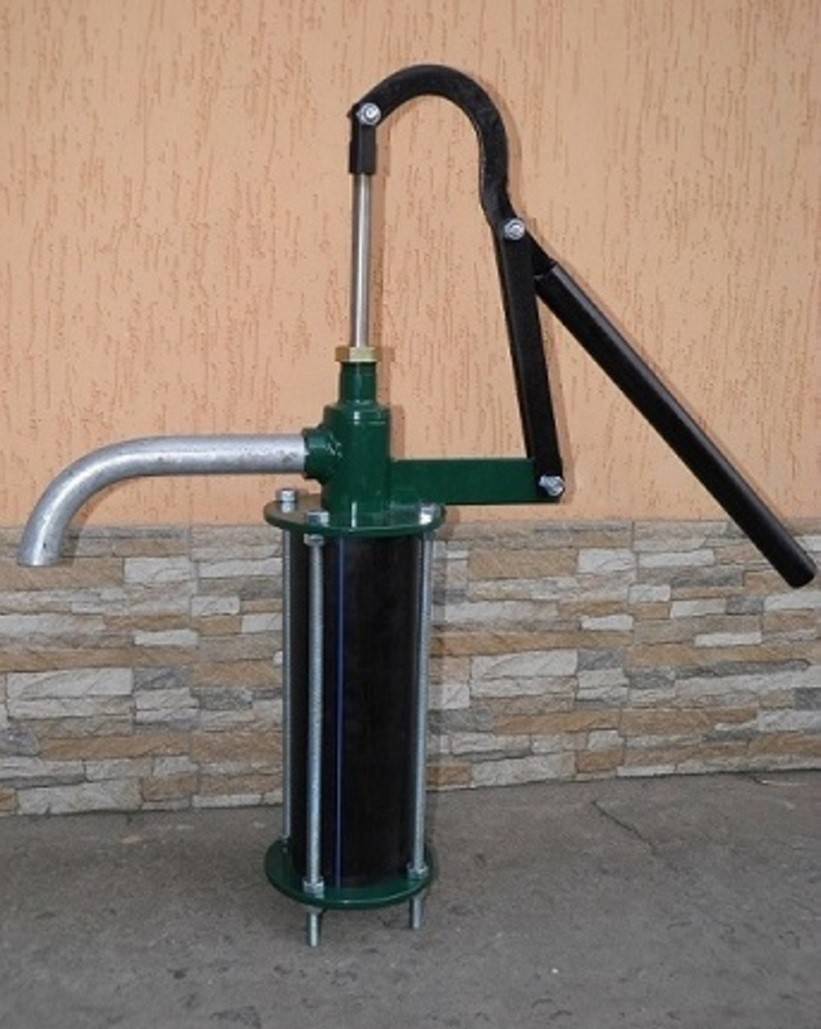

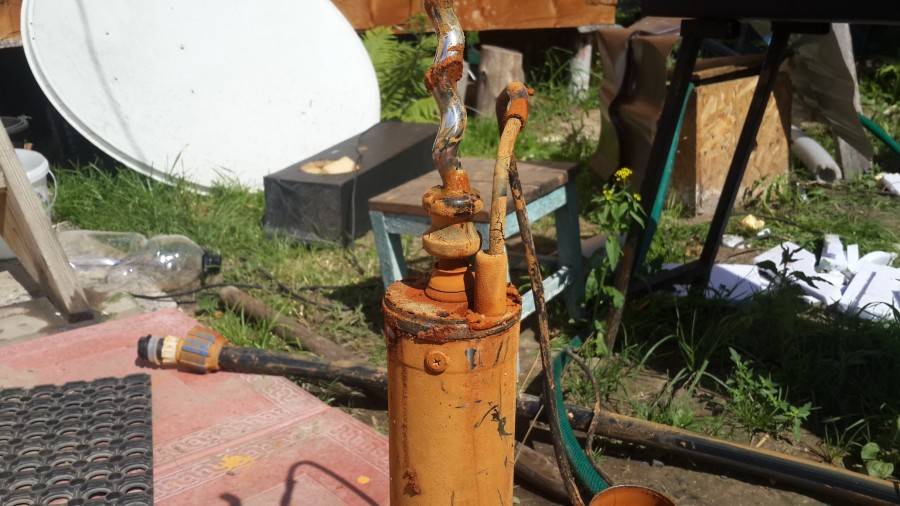

На фото ручной скважинный насос

Ручной водяной насос для скважины при сравнении с электрическими моделями имеет следующие преимущества:

невысокая цена,
простота конструкции, которая обеспечивает долговечность, износостойкость и минимальную вероятность поломок,
автономная работа,
нетребовательность агрегатов к месту установки.

Кроме всего прочего, ручные водяные насосы для дачи легко устанавливать и ремонтировать, эти работы можно выполнить самому, нет нужды вызывать и оплачивать услуги специалистов.

Недостатки эксплуатации ручных насосов связаны с низким уровнем комфорта, который способны обеспечить такие модели:

необходимость работать физически для того, чтобы агрегат подавал воду из скважины,
невозможность непрерывного и постоянного водоснабжения.

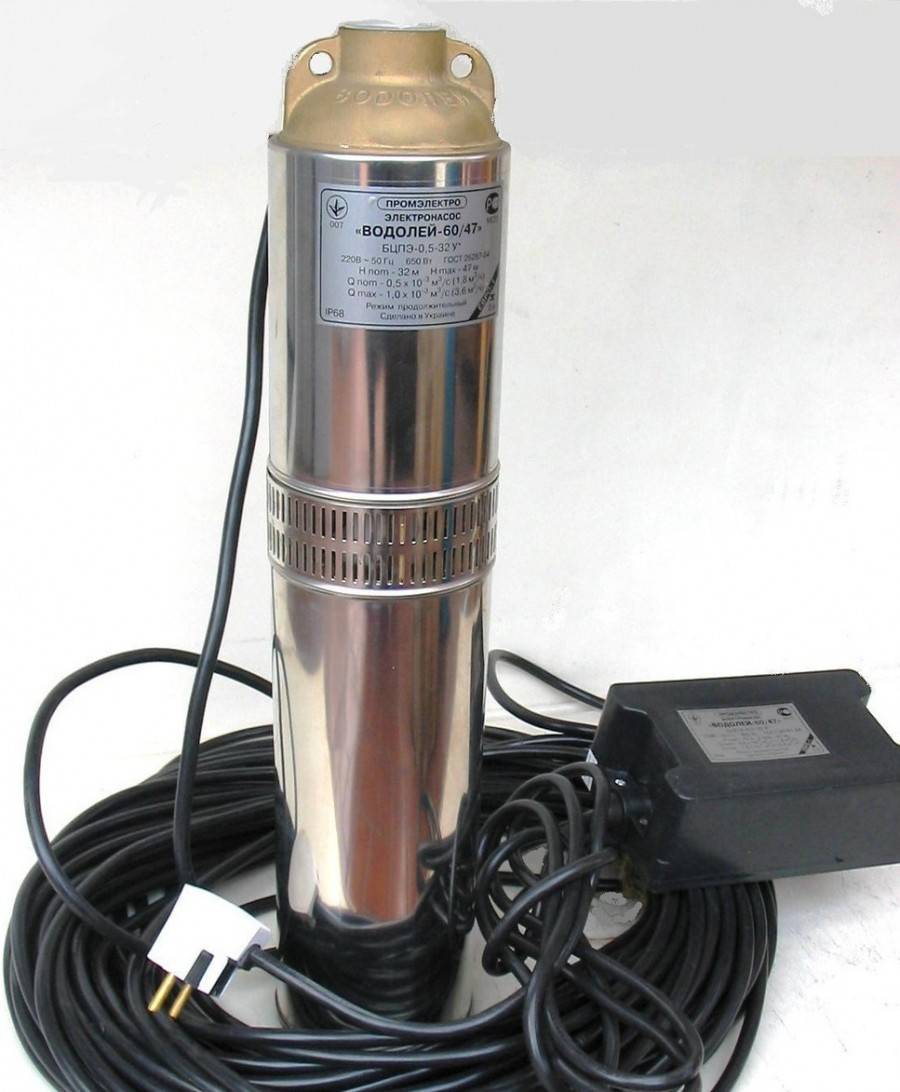

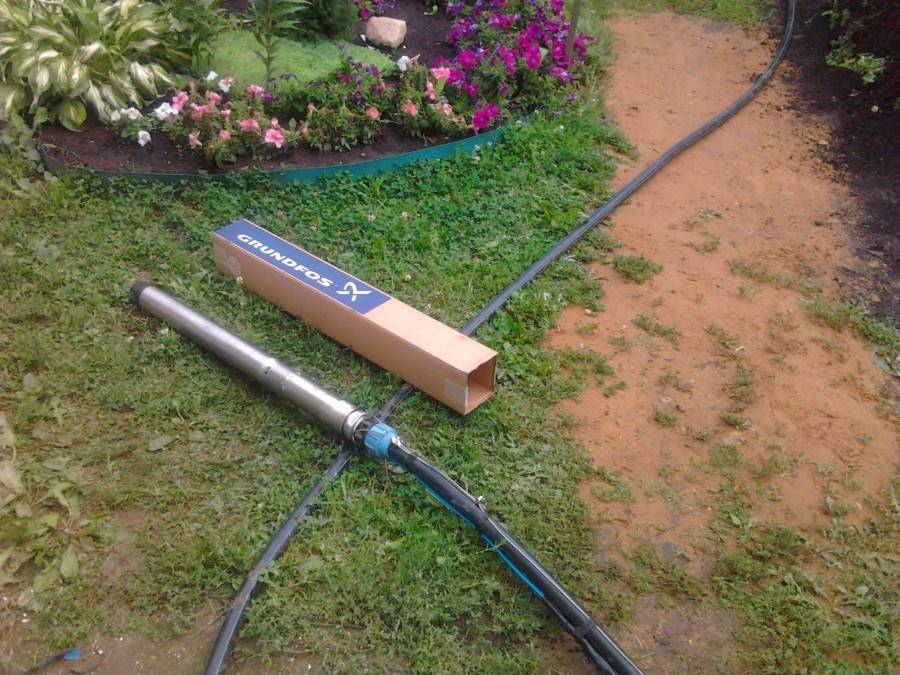

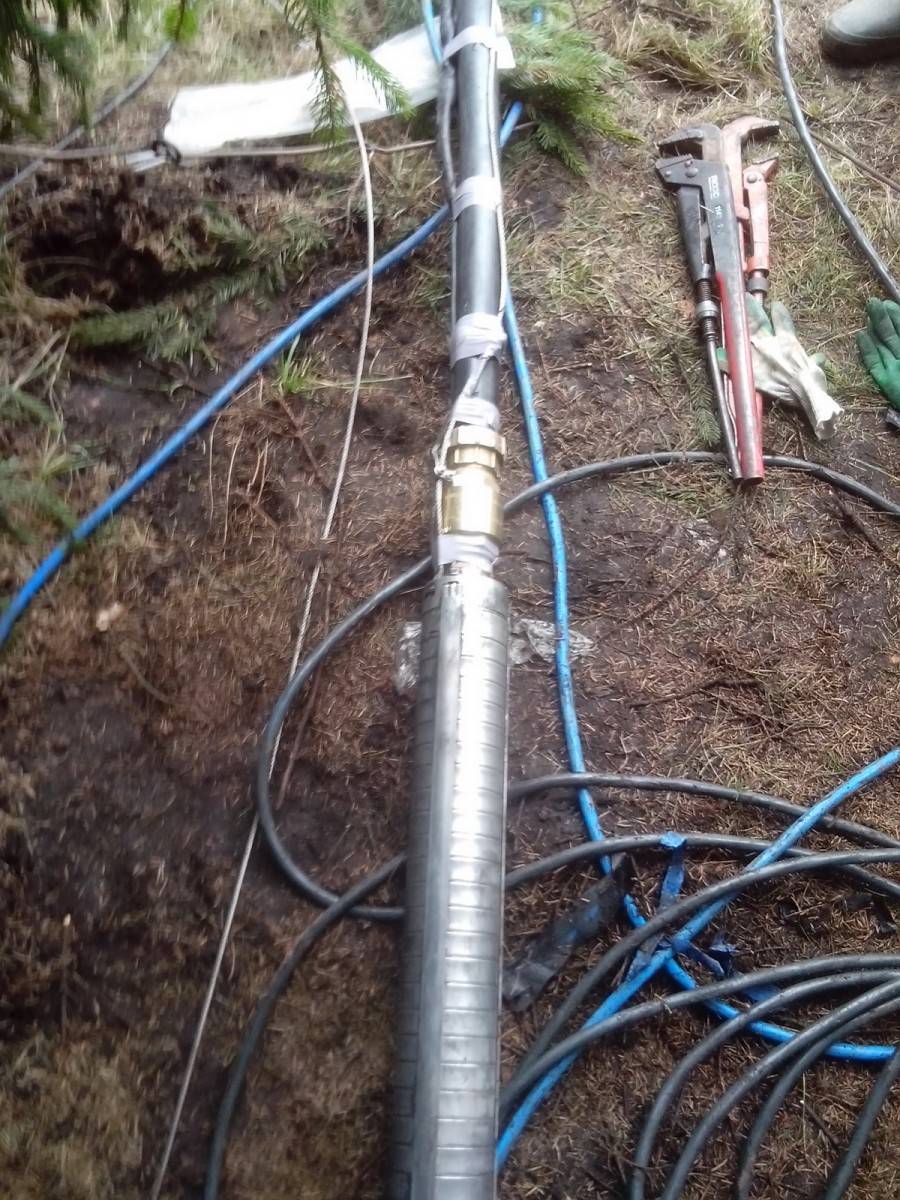

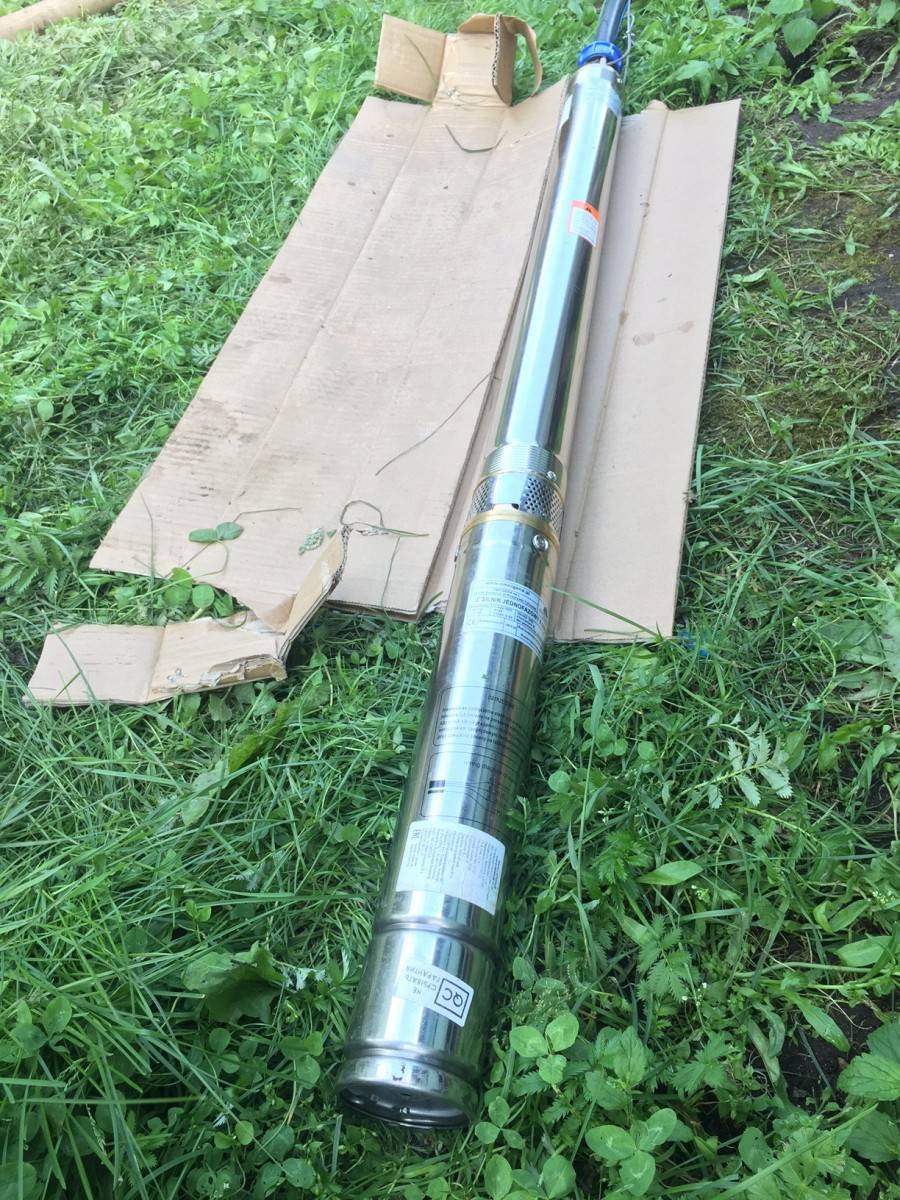

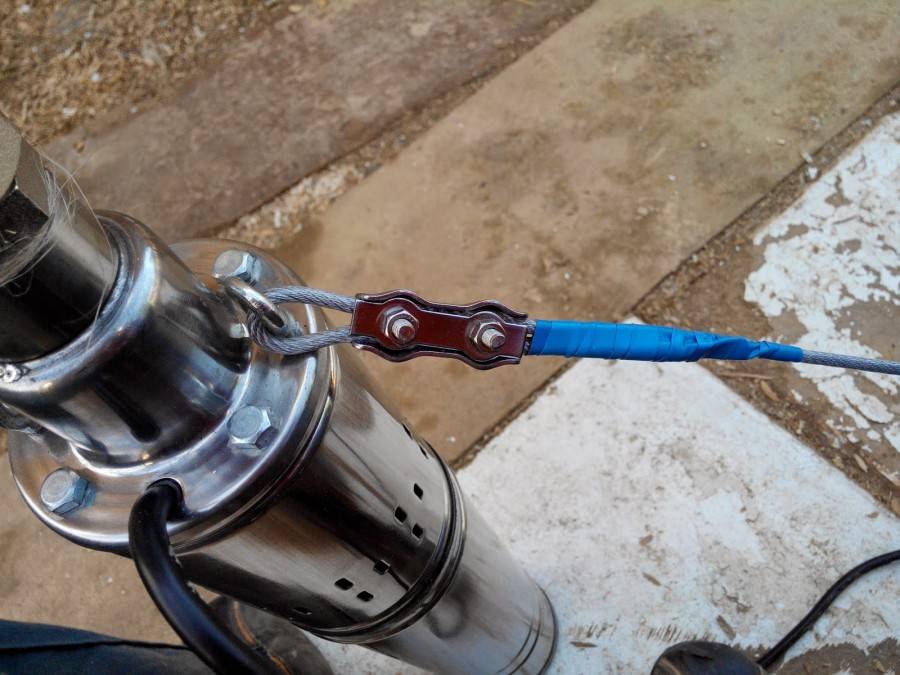

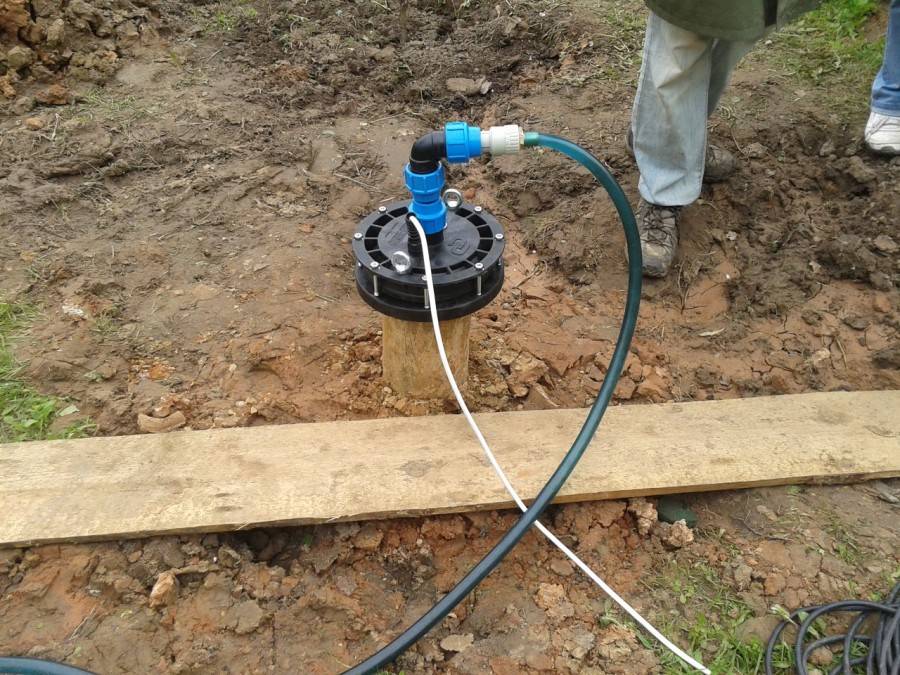

Скважинные погружные насосы для воды

Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.

Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.

По конструкции и принципу действия выделяют следующие виды насосов погружного типа:

Центробежные;
Вибрационные (импульсные);
Винтовые;
Вихревые.

Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.

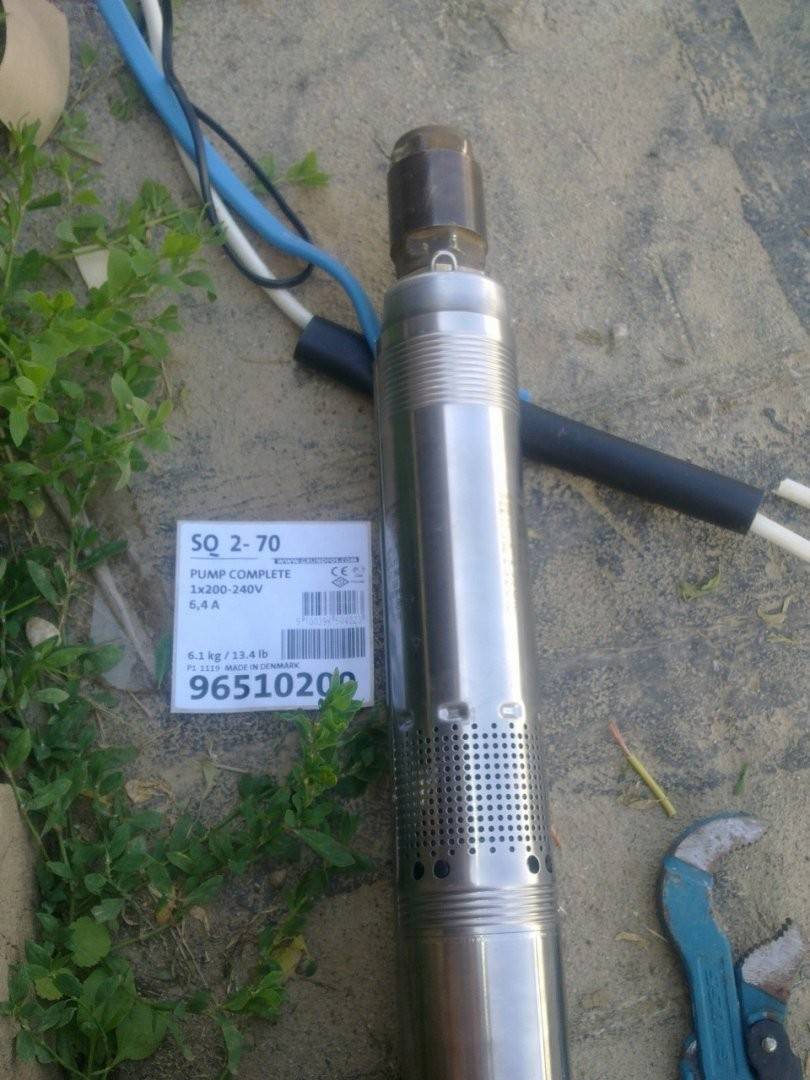

Скважинные погружные центробежные насосы

Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.

На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.

Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.

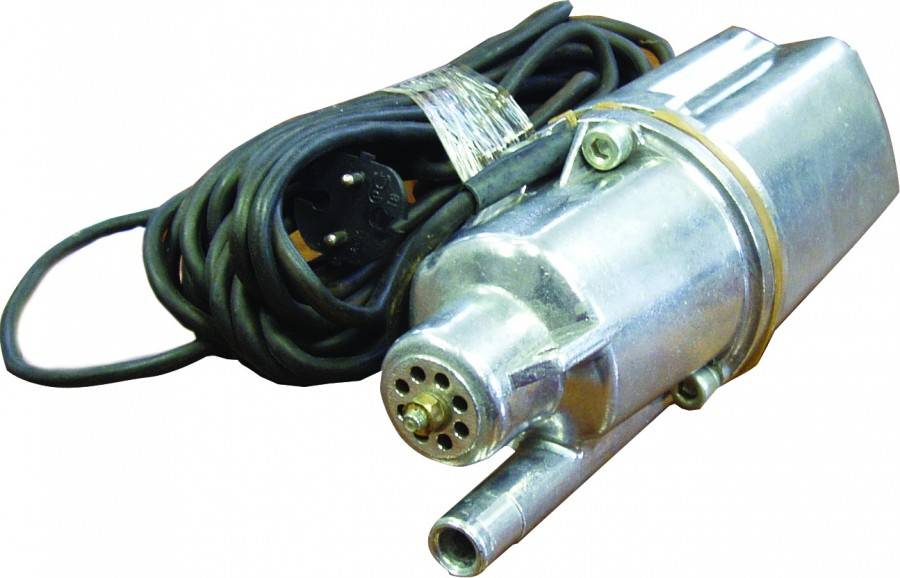

Погружные вибрационные насосы для скважин

Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.

Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.

Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.

Погружные винтовые насосы для скважин

Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).

Вихревые насосы для скважин

Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.

Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.

Модификация изделия под глубинную помпу

Если уровень водного зеркала находится ниже 10 м от поверхности земли, обычная поршневая помпа не сможет засосать воду. Требуется небольшая переделка оборудования, чтобы установить в скважину. Специалисты советуют верхнюю крышку всегда делать съемной или вовсе обходиться без нее – это декоративная деталь.

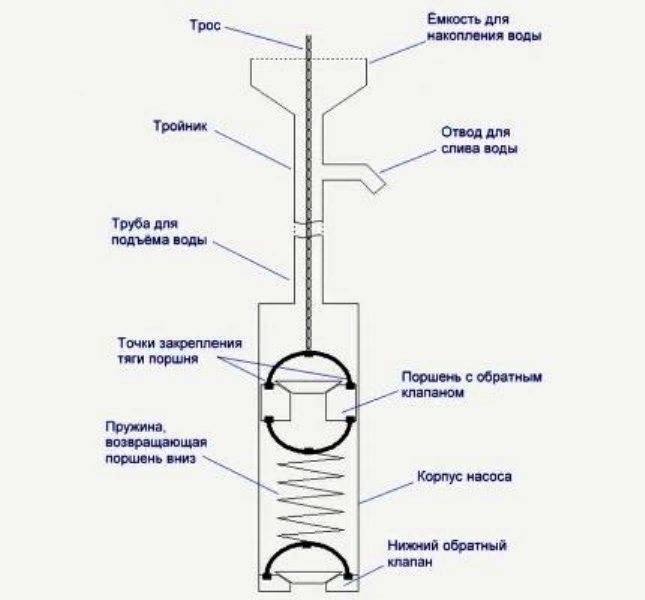

Решение задачи с возвратом поршня – установка пружины Возможны 2 варианта. При первом штангу делают из алюминиевой трубы. Второй способ заключается в использовании цепи. Понятна ситуация с подъемом механизма: неизвестно, как опустить. Существует несложный выход: к днищу гильзы прикрепить пружину. Она сначала растягивается, а потом, возвращаясь на место, тянет за собой поршень.

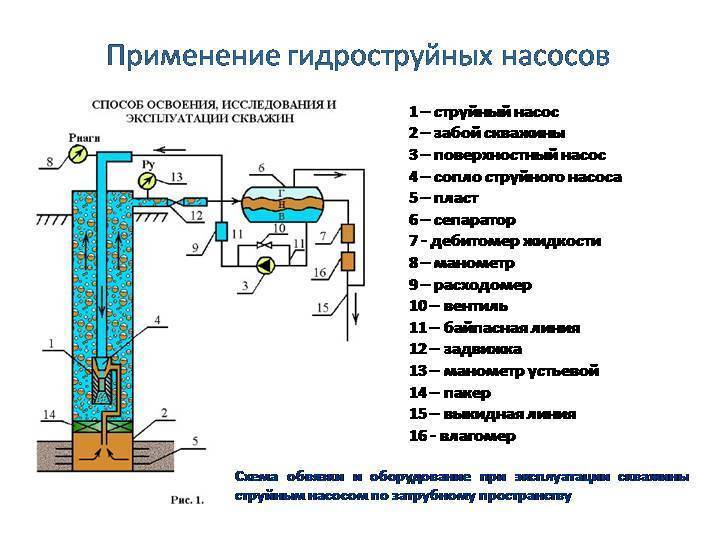

Виды скважинных насосов

Насосное оборудование подразделяется на два основных вида:

Погружные;

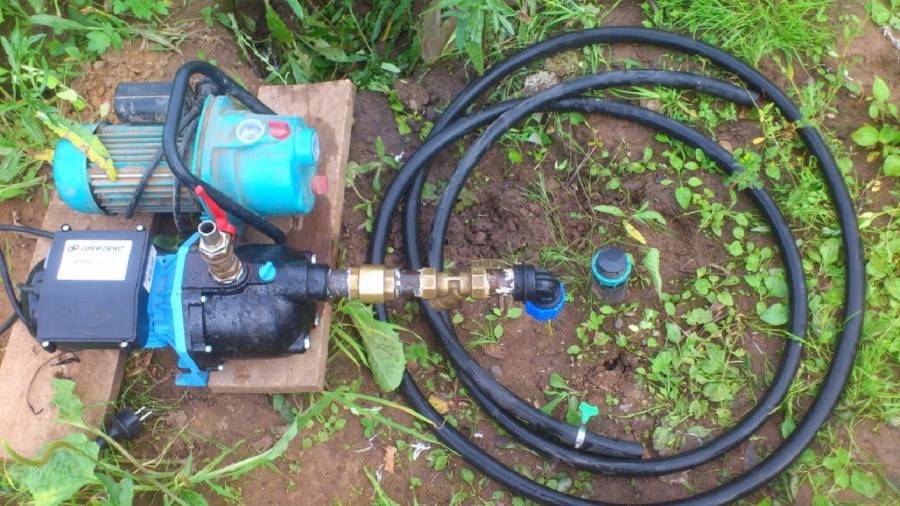

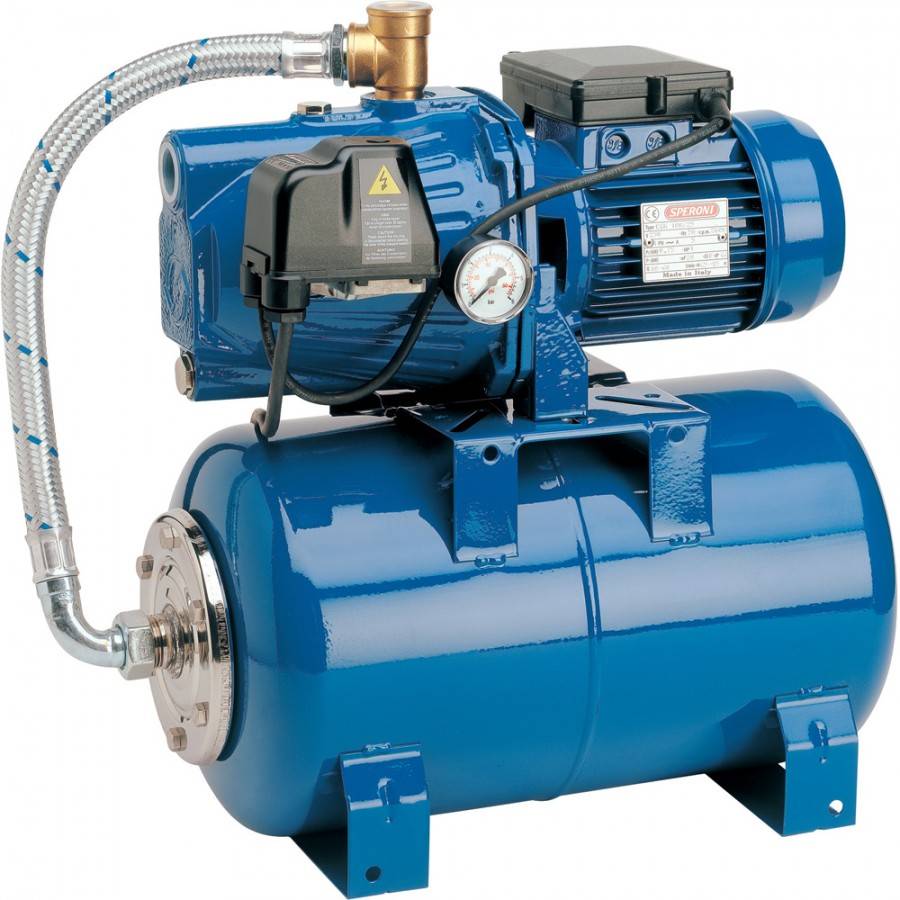

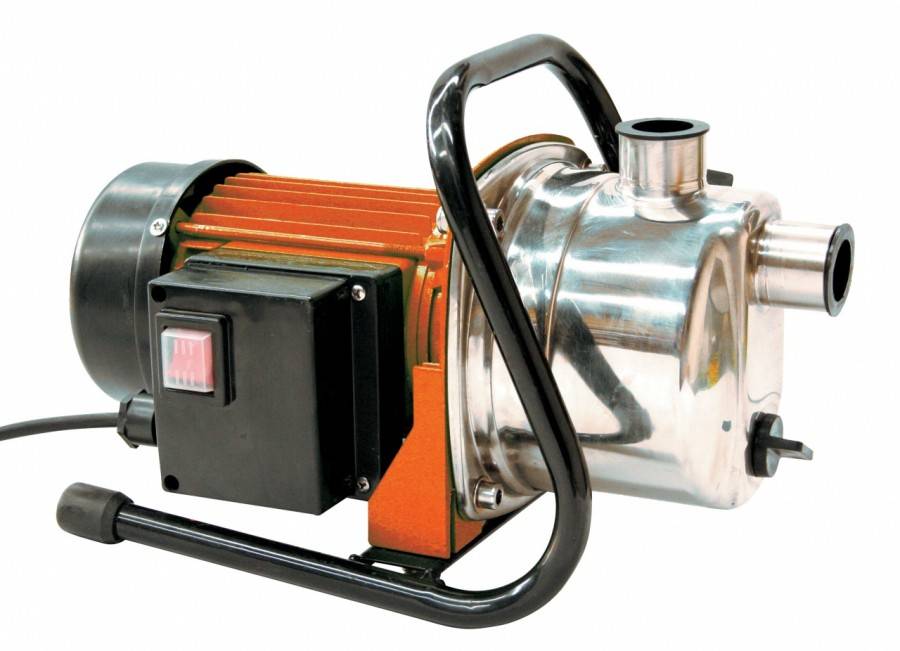

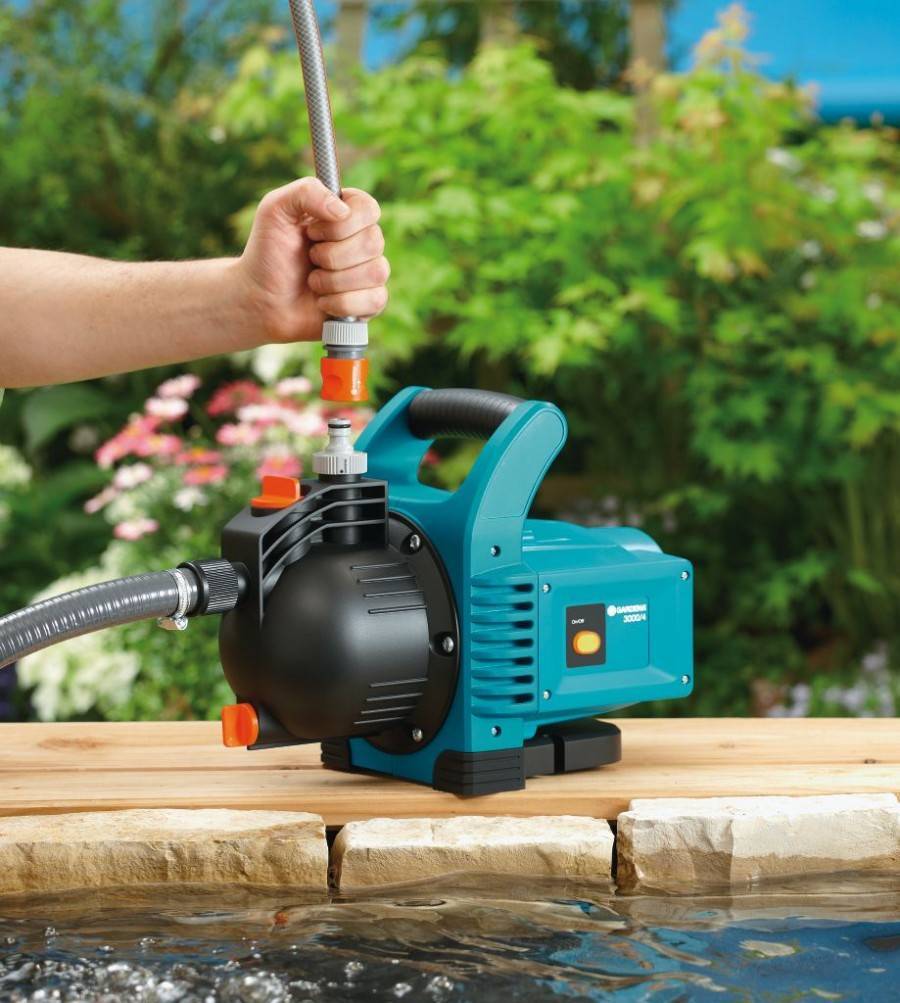

Поверхностные.

Они различаются, прежде всего, по месту размещения. Поверхностные располагаются в кессоне скважины или непосредственно в доме, погружные – размещаются в стволе обсадной трубы скважины, в массиве воды. Имеют они и конструктивные отличия – кроме основного типа, центробежных насосов.

Существуют другие типы механизмов – поршневые ручные, мембранные, насосные станции и так далее. По внешнему виду погружные насосы имеют форму цилиндра, поверхностные – корпус насоса с электродвигателем воздушного охлаждения.

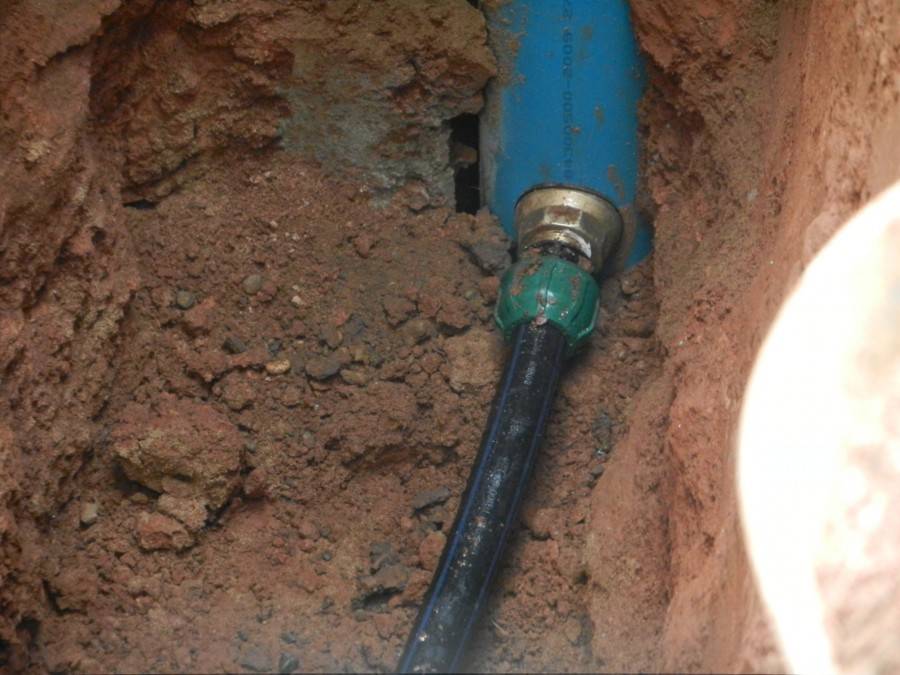

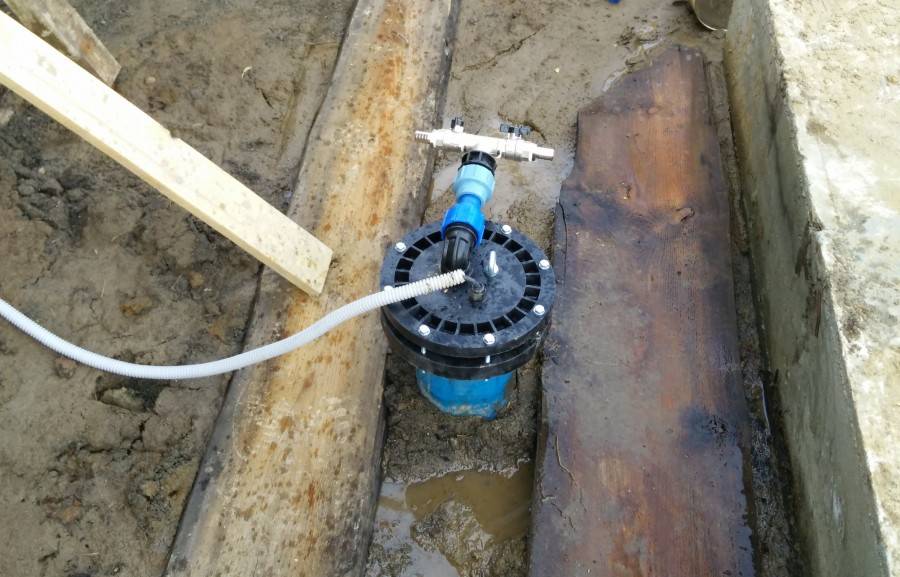

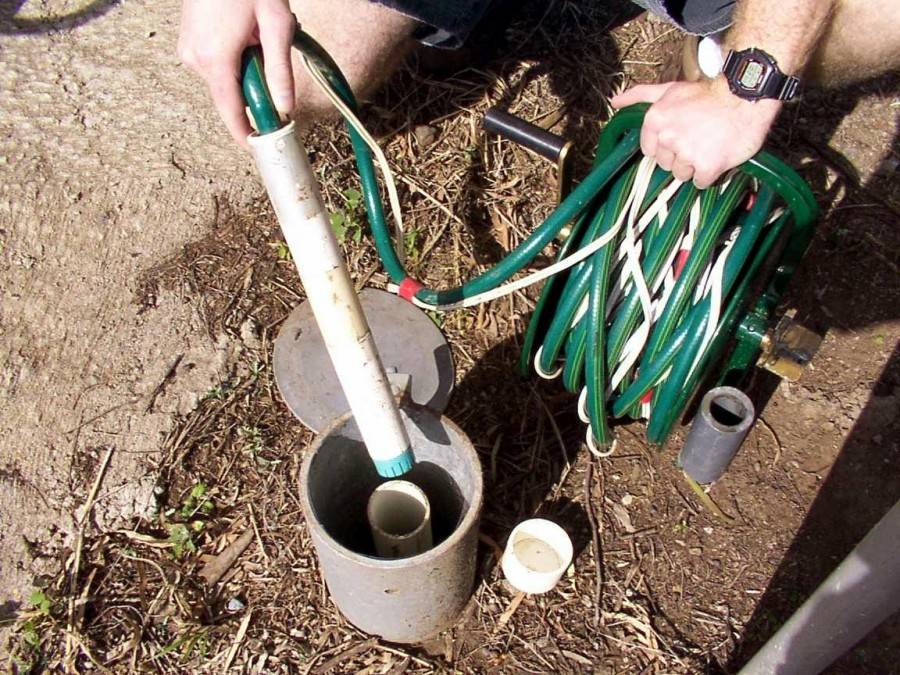

Установка насоса

Установить ручной насос самостоятельно можно легко и просто. Особых навыков эта процедура не потребует.

Приступаем:

Проверяем комплектацию. Удостоверьтесь, что все детали на месте.
Устанавливаем прибор таким образом, чтобы нижняя часть была в воде.

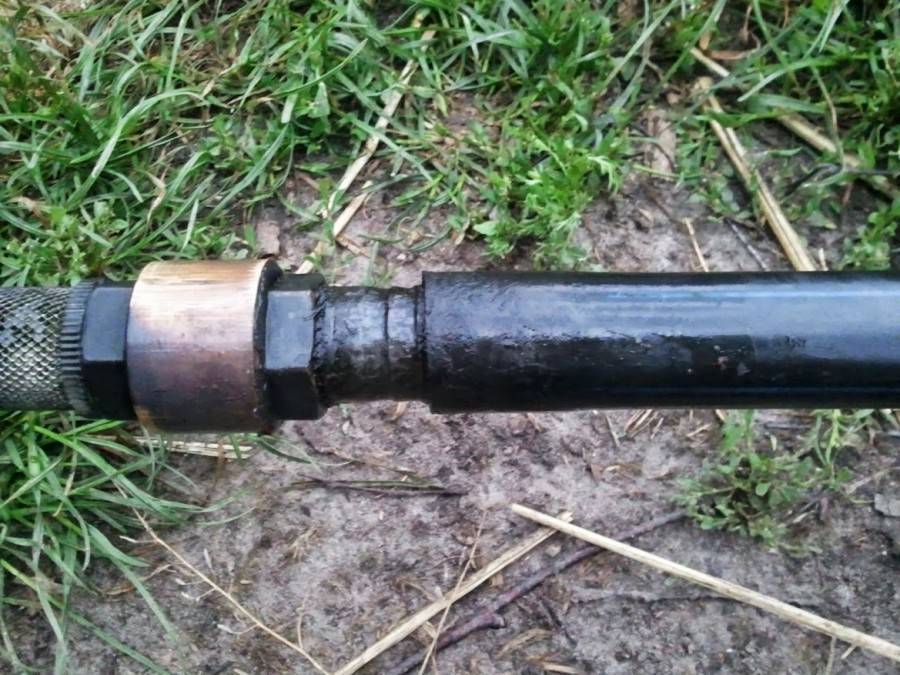

Если в инструкции написано, что он не может перекачивать неочищенную воду, лучше всего установить фильтр.
Закрепляем агрегат таким образом, чтобы он стоял устойчиво и крепко.
Прокачиваем насос, чтобы он промылся.

Установка ручного прибора для подачи воды закончена! Как видите, сделать это действительно просто. Надеемся, что наши советы по выбору ручного насоса помогут вам выбрать качественный и удобный вариант.

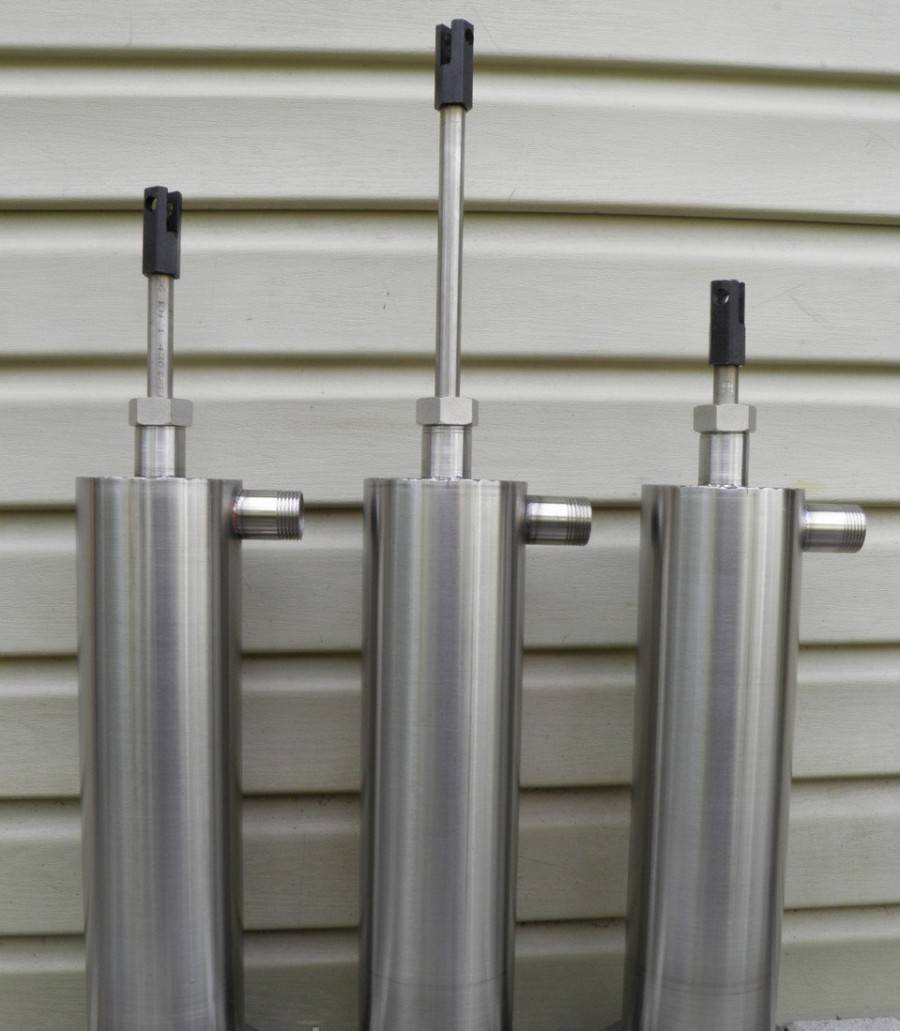

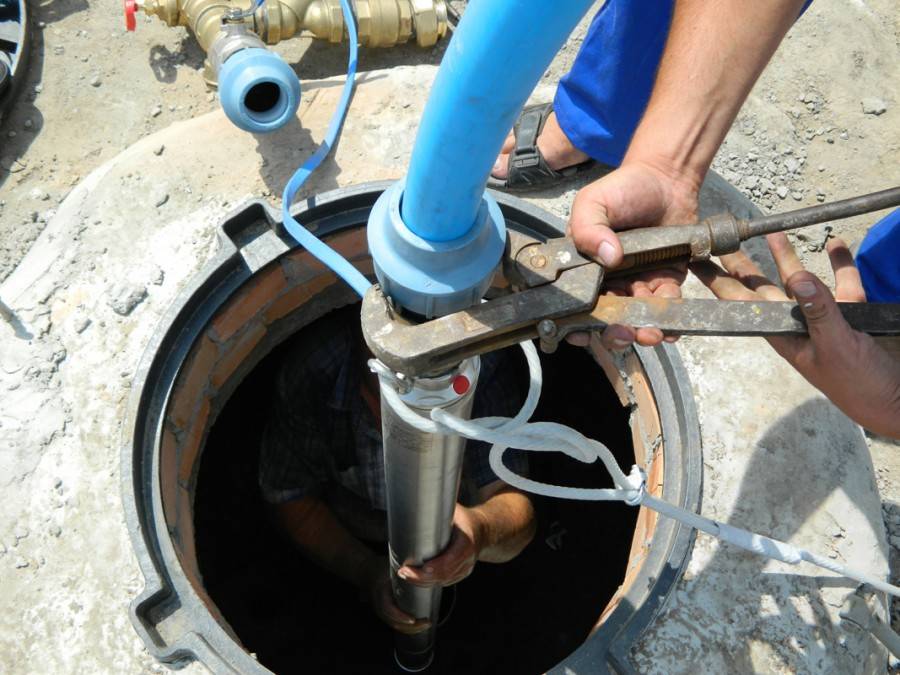

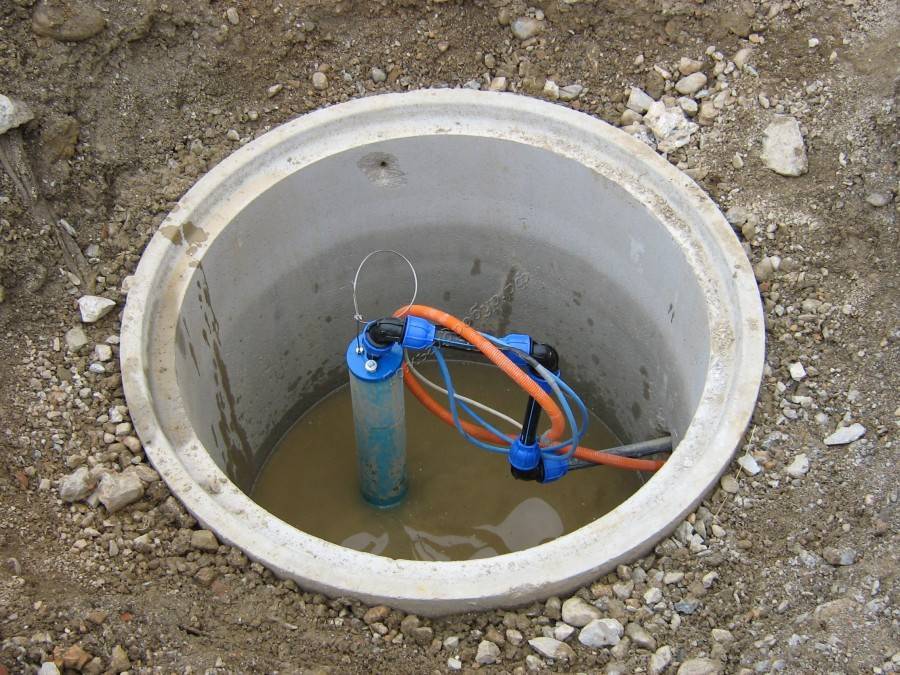

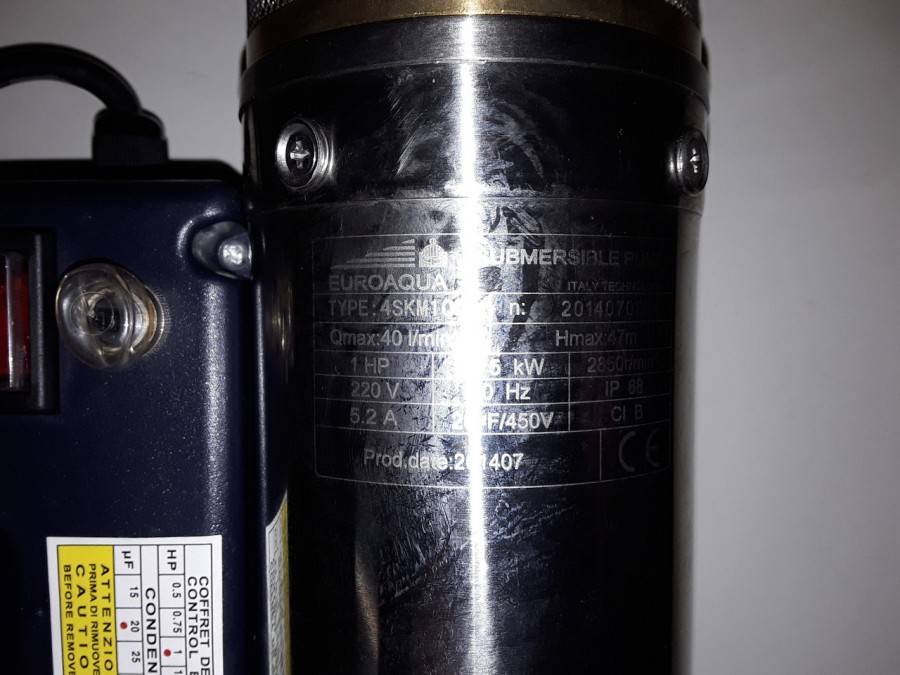

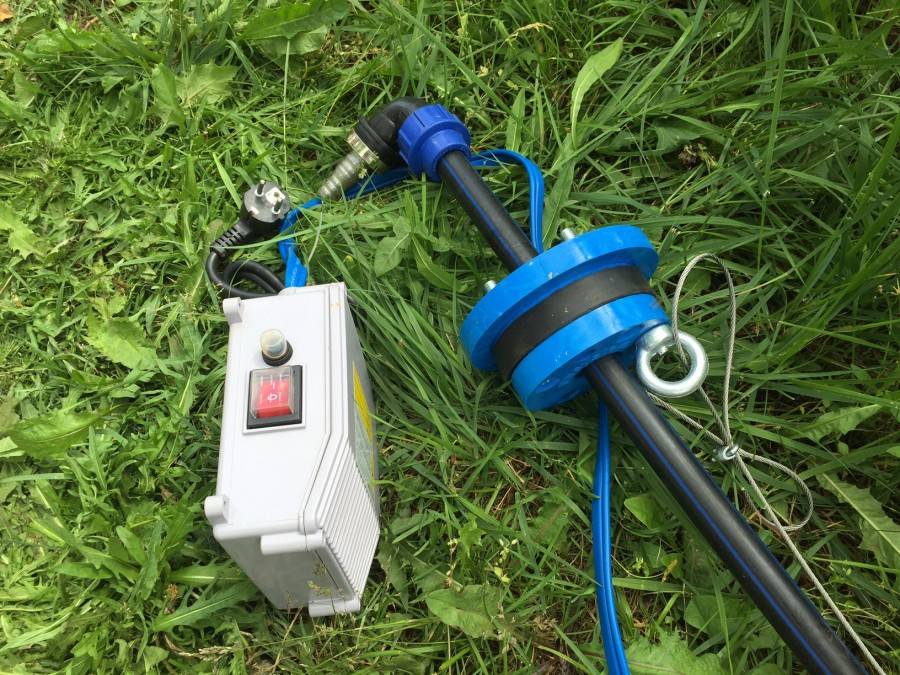

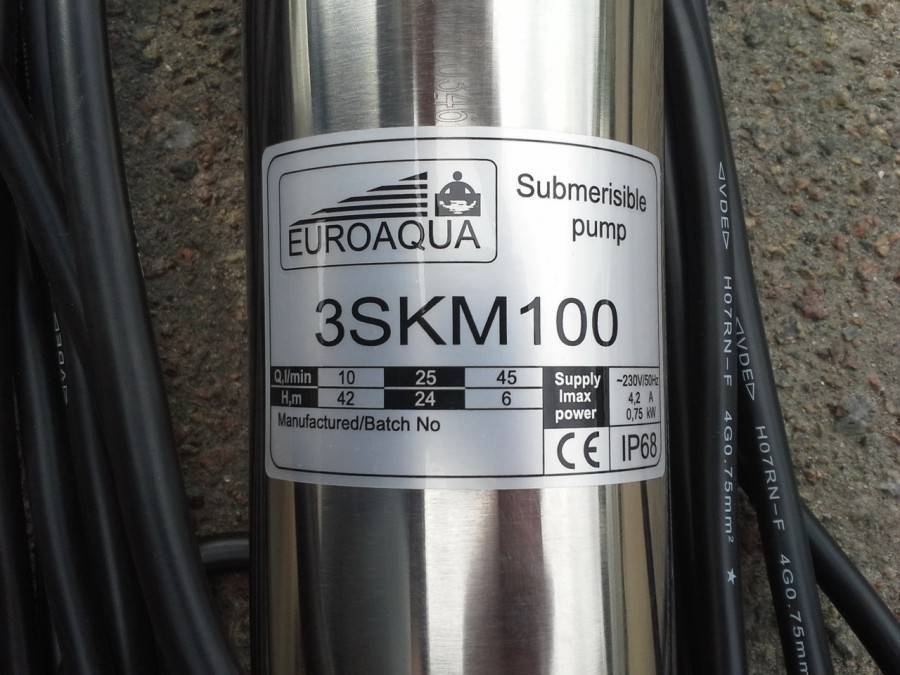

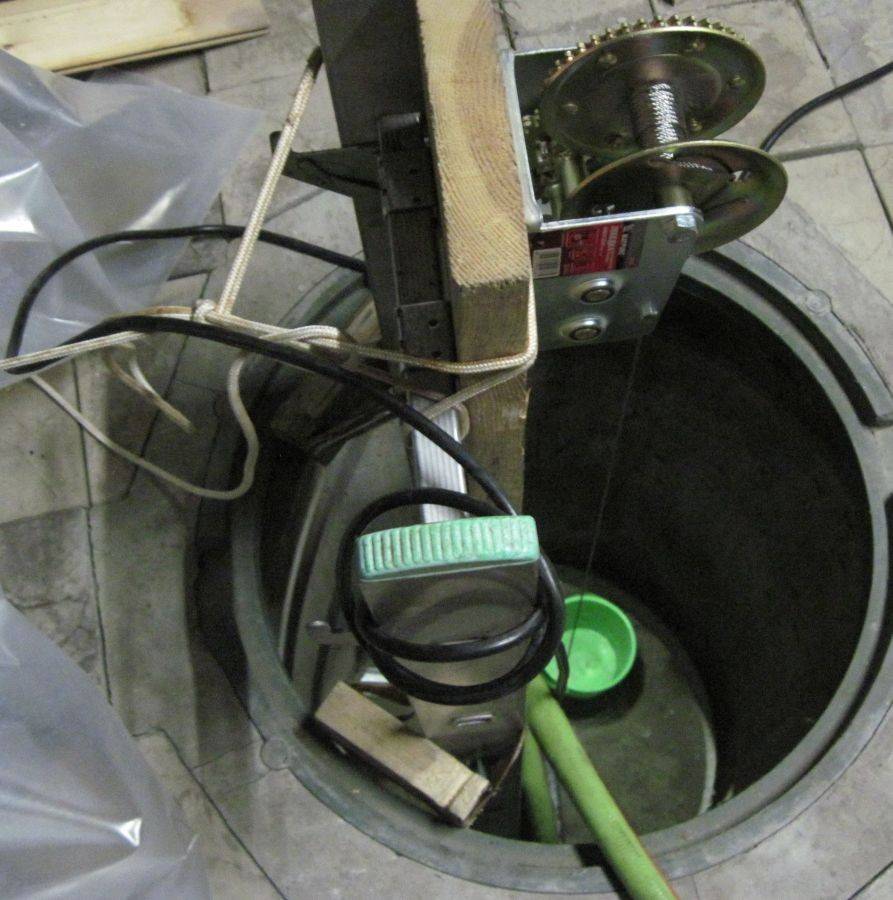

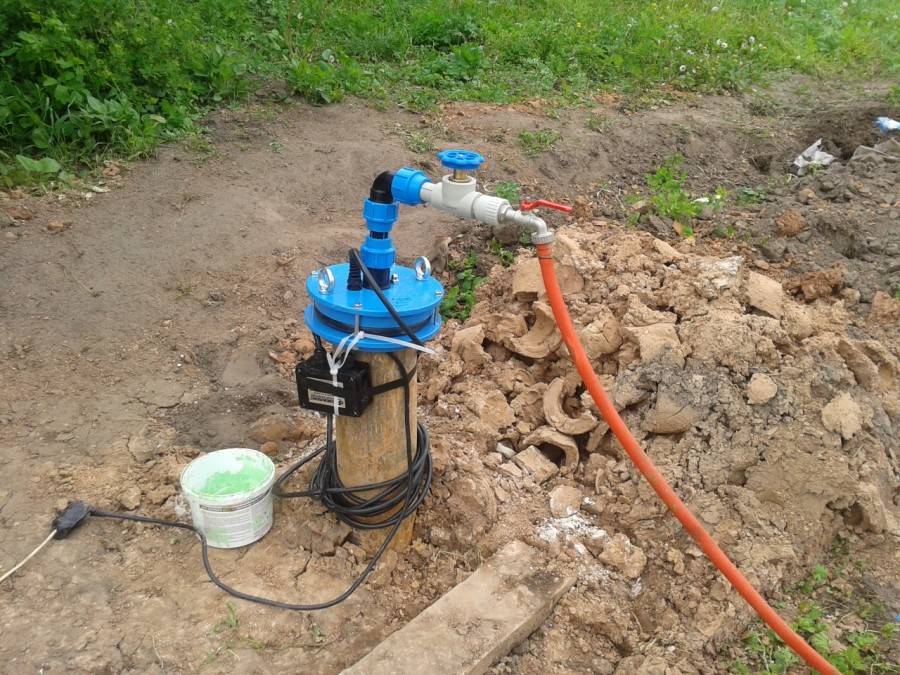

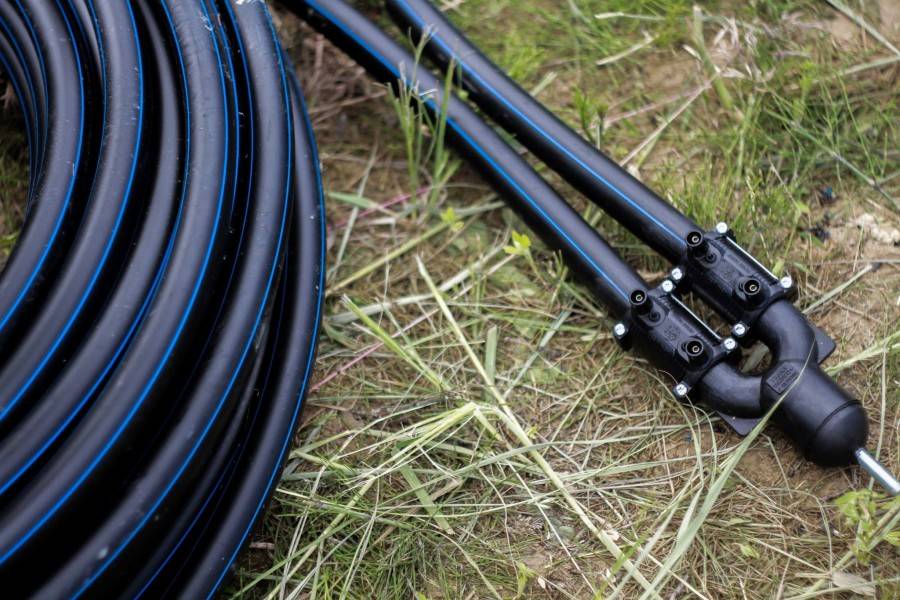

Фото насосов для скважины

Также рекомендуем просмотреть:

Котлы длительного горения
Буржуйка своими руками
Установка полотенцесушителя
Как прочистить дымоход
Теплоаккумулятор для отопления
Подогрев водопровода от замерзания
Дымоходы для газовых котлов
Солнечный коллектор
Отопление частного дома
Печь своими руками
Ливневая канализация
Канализация в частном доме
Водопровод на даче
Трубы для отопления
Вода в дом из колодца
Камин своими руками
Монтаж дымохода
Канализация своими руками
Радиаторы отопления
Печь шведка
Теплый пол своими руками

Пожалуйста, сделайте репост

Как пользоваться погружным насосом

Применение устройства на дачном участке определяется его типом. Вибрационный насос используется для подачи чистой воды для дома, бани, полива растений. Центробежный может использоваться для тех же целей, но с водой, содержащую примеси. В некоторых случаях будет полезно её отфильтровать.

Дренажные и фекальные модели применяются для избавления от загрязнённой воды, с большим количеством примесей, загрязнений, а также для канализации.

Главное их преимущество – возможность использования источника воды, находящегося на значительном расстоянии.

При выборе необходимо учитывать производительность и напор воды, определив оптимальные технические характеристики модели. Необходимую производительность можно рассчитать, зная количество точек забора и расход воды в каждой. Напор воды рассчитывается, исходя из высоты подъёма воды от всасывающего клапана до верхней точки подъёма. Подробнее об этом рассказано в видео:

Погружной насос для скважин незаменим на участке с глубоким залеганием воды. Он способен подавать воду с хорошим напором даже на большое расстояние от её источника. Выбор конкретной модели зависит от условий использования и предназначения, необходимых технических характеристик и предела допустимой цены. Для монтажа не обязательно приглашать специалистов, его можно провести и самостоятельно (лучше с помощником).

Установка ручного водяного насоса для скважин и колодцев

Сложностей в монтаже ручного водяного насоса возникнуть не должно, процедура проста и особых навыков не требует.

Для установки насосной станции ручного типа требуется выполнить следующий алгоритм действий:

Проверить комплектацию, все прилагаемые детали должны быть на месте.
Корпус насоса устанавливается в вертикальном положении таким образом, чтобы нижняя часть была погружена в воду.
Если в прилагаемом руководстве по эксплуатации написано, что устройство не предназначено для перекачки воды с высоким содержанием твердых примесей, нужно дополнительно установить очищающие фильтры.
Конструкцию нужно закрепить к поверхности земли таким образом, чтобы она стояла крепко и устойчиво.
Прокачать насос, чтобы внутренняя часть промылась большим количеством чистой воды.

Преимущества и недостатки

Механический способ поднятия воды имеет ряд достоинств и недостатков. Перед приобретением ручной насосной станции нужно с ними внимательно ознакомиться.

Преимущества устройства:

Простота установки, эксплуатации и обслуживания.
Экономия денежных средств. Для поднятия воды на поверхность человек прикладывает физические усилия, подключение к электросети не требуется.
Конструкция состоит из рабочих узлов, которые при необходимости можно заменить на новые. Благодаря этой особенности удается максимально продлить срок службы устройства.
Стоимость доступная, особенно в сравнении с электрическими аналогами.
Корпус ручного насоса изготавливают из качественной нержавеющей стали или чугуна.

Пользователи отмечают следующие недостатки:

Низкая производительность и мощность. В сравнении с автоматическими аналогами механическое устройство показывает скромные результаты по подъему жидкости на поверхность.
Необходимость прикладывать физические усилия для подъема жидкости. Процесс происходит путем нажатия на рычажной пусковой механизм.

Скважинные погружные насосы для воды

Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.

Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.

По конструкции и принципу действия выделяют следующие виды насосов погружного типа:

Центробежные;
Вибрационные (импульсные);
Винтовые;
Вихревые.

Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.
