Конструктивные особенности оборудования
Все производимые насосные станции подразделяются на промышленные и бытовые. Первые отличаются большой мощностью и высокой отдачей, они используются для водоснабжения различных промышленных объектов.
Мощность бытовых устройств на порядок ниже, в большинстве моделей ее показатели не превышают 1200 Вт, что вполне хватает для обеспечения водой дачного дома, хозпостроек и полива огорода.
Основными конструктивными элементами насосной станции являются:
- насосный агрегат;
- емкость для накопления воды или гидробак;
- обратный клапан;
- реле давления;
- электропитание.
Самым важным элементом системы является насос, именно от его характеристик зависят функциональные возможности оборудования. Станции могут комплектоваться поверхностными агрегатами, установленными прямо на гидроаккумулятор, или погружными, которые опускаются непосредственно в скважину или колодец.
Поверхностные насосы в свою очередь также подразделяются на несколько видов:
- самовсасывающие со встроенным эжектором, они позволяют достать воду с глубины до 45 метров. Однако данные агрегаты работают достаточно шумно и имеют высокую цену.
- самовсасывающие с выносным эжектором, который устанавливается в шахте колодца. Устройства также могут добыть воду с большой глубины, при работе издают минимум шума, но они чувствительны к песку и илу;
- вихревые или центробежные насосы без эжектора, способные качать воду с глубины не более десяти метров. Агрегаты этого типа стоят значительно дешевле аналогов и работают более экономично.
Для дачных участков с высоким уровнем грунтовых вод, как правило, выбирают последний наиболее экономичный и недорогой вариант насосной станции. Центробежные агрегаты отличаются достаточно высоким уровнем шума, поэтому их обычно устанавливают подальше от жилых построек.
Вихревые работают практически бесшумно, но могут сломаться при замерзании, их лучше размещать внутри помещения. Если глубина залегания воды в скважине более девяти метров, то целесообразно использовать станцию с насосом погружного типа.
Насосные станции комплектуются накопительными емкостями либо гидроаккумуляторами. Резервуары первого типа оснащены поплавковым механизмом, контролирующим уровень воды. Накопители стоят недорого, но в последнее время используются редко из-за сложности монтажа (их устанавливают над сантехническими приборами), низкой производительности и больших габаритов.
Гидробаки представляют собой полностью герметичный компактный резервуар, управляемый датчиком давления. Они имеют высокий КПД, обеспечивают стабильное давление и хороший напор воды. Подходят для установки в любом месте.
Повысительные
ELITECH САВ 400В/19
Плюсы
- Тихо работает
- Экономичен
- Стоимость
- Компактность
Минусы
Могут подтекать уплотнители
От 4 400 ₽
Поверхностная насосная станция с пропускной способностью 2.4 куб. м/час. Потребляет 400 Вт мощности. Заявленная глубина всасывания составляет 8 м. При этом максимальный напор может достигать 35 м. Модель предназначена для перекачки чистой воды температурой от 4°C до 35°C. Вес устройства относительно небольшой: 11.5 кг. Вполне можно в одиночку переставить на нужное место.
АКВАРОБОТ JS 60 – 5
Плюсы
- Поддерживает стабильное давление даже при скачущем напряжении в сети
- Относительно невысокая стоимость
- Приятный внешний вид
- Встроенный фильтр
Минусы
Чувствителен к высоким температурам
От 7 600 ₽
Качественная и недорогая насосная станция, подходящая для работы с водой с максимальным содержанием песка не более 100 гр. в куб. м. имеется встроенный фильтр, отделяющий все крупные частицы размером больше 1 мм. Предусмотрена защита от сухого хода и система автоматического слежения за уровнем воды.
DAB E.sybox Mini 3
Плюсы
- Можно повесить на стену
- Меню на русском языке
- Удобный экран управления
- Низкий уровень шума
- Поддерживает одинаковое давление во всех кранах дома
Минусы
Цена
От 29 700 ₽
Идеальный аппарат для установки в загородном доме. При низком уровне нагрузки практически не шумит. Но если использовать все возможности устройства. Шум будет примерно как от стиральной машинки. Поэтому рекомендуется устанавливать модель в отдельном закрытом помещении. Устройство оснащено частотным преобразователем, а также датчиками потока и давления.

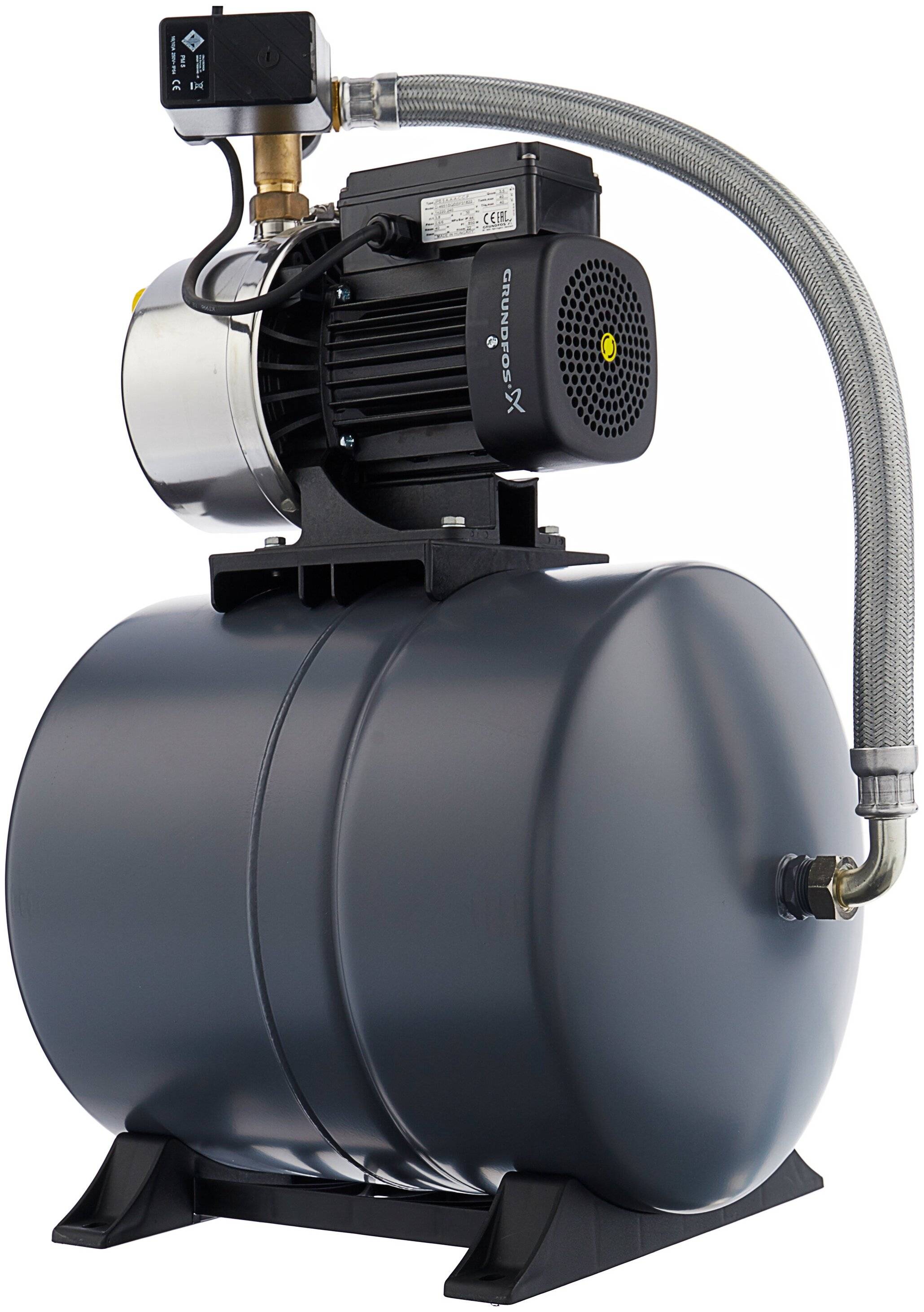

Grundfos Hydrojet JPB 5/24
Превосходная насосная станция датско-французского производства, заслуживающая массу положительных отзывов. Нержавеющий насос оборудован надежным двигателем мощностью 775 Вт, с помощью которого создаются оптимальные для домашнего водопровода параметры: расход 58 литров в минуту и давление до 6 атм. Встроенный эжектор позволяет вести забор жидкости с отметки на 8 метров ниже места расположения насоса.
Накопительный бак обладает внушительным для бытовых моделей объемом 60 литров. Его внутренние поверхности имеют полипропиленовое покрытие, надежно защищающее емкость от коррозии.
- надежная конструкция;
- безотказная автоматика;
- большой мембранный бак;
- простой монтаж.
- сильный шум от эжектора, особенно при первом заполнении;
- отсутствие защиты от сухого режима;
- высокая цена.
Grundfos Hydrojet JPB 5/24
Как выбрать насосную станцию для частного дома
Монтируется устройство в подвале, отдельном помещении либо в шахте. При запуске системы вода закачивается в специальную емкость. Когда достигается верхний предел давления, насос перестает работать. Когда кран в доме или на улице открывается, давление в баке снижается, засасывая из скважины очередную порцию воды. Цикл повторяется.
Насосные станции для дачи бывают следующих типов:
- Центробежные, вихревые одноступенчатые. Они устанавливаются на поверхности, имеют небольшую производительность, но создают мощный напор. Основные плюсы агрегатов – бесшумность, низкая цена. Минус – малая глубина всасывания – всего 7–8 м.
- Многоступенчатые. Агрегаты для поверхностной установки около скважины глубиной до 8 м. Плюсы – тихая работа, высокая производительность.
- Со встроенным эжектором. В этих системах часть выходного потока перенаправляется во всасывающуюся магистраль. Благодаря такому устройству вода поднимается с глубины до 10 м. Агрегаты подойдут для установки возле открытых водоемов, колодцев и вкопанных в землю резервуаров. Минус – высокий уровень шума, поэтому при установке в помещениях нужно позаботиться о звукоизоляции.
- С выносным эжектором. Эти системы более тихие, поднимают воду с глубины до 35 м. Эжекторное устройство устанавливается вдали от станции либо в источнике. Во втором случае дополнительно необходимо монтировать еще одну магистраль с двумя параллельными трубами – подающей и рециркуляционной.
При выборе важно учитывать тип монтажа станции:
- Поверхностный. Насосные станции водоснабжения устанавливаются внутри дома либо рядом со скважиной, в отдельном строении или приямке.
- Заглубленный. Используется глубинный насос, который поднимает воду с глубины до 300 м. Часто к таким системам относят профессиональное оборудование.
Критерии выбора
Мощность. Бытовые установки идут с параметрами – 0,6–1,5 кВт. Выбирайте мощность с учетом ежесуточной потребности в воде
Обратите внимание на расстояние станции от скважины, высоту подъема жидкости. При близости к колодцу и небольшой глубине залегания грунтовых вод требуется меньше мощности.
Производительность
Показатель измеряется в количестве воды, которое выдается агрегатом за час. Параметр указывается в техпаспорте, у бытовых установок он равен 2000–6000 л/ч.
Объем накопительного резервуара. Значение зависит от потребляемого количества воды. Для одного человека хватает объема 20–30 л, для небольшой семьи – 50 л, для 5 человек и более подойдут баки на 100 л. Емкости менее 24 л покупать не рекомендуется, так как у них короткий срок службы.
Защита от сухого хода и перегрева. Агрегаты с данной функцией отличаются бесперебойной работой и длительным сроком эксплуатации. Когда нет воды в скважине, система отключается, защищая двигатель от перегрева.
Способ управления. Он бывает ручным, дистанционным или автоматическим. В последнем случае включает и выключает насос реле давления.
Материалы. Гидроаккумуляторы делаются из черной или нержавеющей листовой стали. Последний материал более прочный и долговечный, устойчив к коррозии. Корпус и рабочие колеса пластиковые, стальные либо чугунные. Пластик – недолговечный, сталь и чугун – более практичные в эксплуатации. Самые дорогие и качественные агрегаты делаются из алюминия, латуни и бронзы.
Погружной насос или насосная станция – что лучше
Погружной насос – глубинное оборудование. Его двигатель не подвержен перегреву за счет постоянного охлаждения подземными водами. Он отличается бесшумной работой и отличным показателем динамического уровня при глубине более 8 м. В отличие от станции, для дальнейшего распределения жидкости механизм нуждается в дополнительном оснащении (манометр, гидроаккумулятор и т. д.).
Насосная же станция функционирует на поверхности и состоит из насоса, реле давления и гидроаккумулятора. Она издает больший шум, чем погружное устройство, и обеспечивает стабильное давление только при работе с глубиной до 9 м.
Вид | Преимущества | Недостатки |
Погружной насос | Бесшумная работа | Высокая цена |
Подъем воды с большой глубины | Сложности в техническом обслуживании и замене деталей | |
Длительный срок службы | ||
Опускается в узкие скважины | ||
Насосная станция | Относительно небольшая стоимость | Меньший срок службы |
Компактные размеры | Зависимость от чистоты воды | |
Легкий монтаж и демонтаж | Шумная работа | |
Доступность техобслуживания | Динамичная работа при уровне воды до 8 м |
Для функционирования оборудования при уровне воды до 9 м лучше выбирать насосную станцию. Она имеет мембранный бак, который защитит от гидроудара и сохранит резервный запас жидкости при отключении электричества. В случае более низкого показателя глубины хорошим решением будет приобретение погружного прибора. Он обеспечит большую производительность.
Grundfos. Первое место в рейтинге
Известный
бренд компании, первый завод которой работал в Дании. Очень давно на рынке, еще
со времен СССР. Ныне в Истре работает фирменный завод, производящий линейку
надежных станций подачи воды. Размещенное в России производство позволяет
обеспечить сервис на высоком уровне, наилучшее соотношение цены и качества
установок. Отзывы владельцев оборудования Grundfos скупые и положительные.
Когда работает механизм как часы, о чем говорить?
Посмотрим на предложения известного бренда, разработанные специально для частного дома и дачи.
Насосный
агрегат выдает 2,5 кубометра в час. Этого достаточно для нужд коттеджа, в
котором часто бывают гости. Установка разработана на наиболее многочисленный
сегмент рынка. Надежна, с хорошо зарекомендовавшими себя техническими
решениями. Но – шумноватая, нет защиты от сухого хода в базовой комплектации.
Положительные
качества:
- Производительность, подходящая
для большинства случаев. - Качественная сборка,
отработанные и проверенные временем технологии. - Мотор не подвержен коррозии.
Минусы:
- Высокий уровень шума.
- Пластиковый корпус исключает
эксплуатацию станции в неотапливаемом помещении. - Реле сухого хода нужно покупать
дополнительно.
Насосная станция,
специально разработанная для всасывания воды «из недр». Если в вашей скважине
вода на глубине до 27 метров, смело берите эту модель. Рабочие элементы
выполнены из специального полимера, устойчивого к кавитации. Корпус насоса
чугунный, вал двигателя – нержавеющая сталь. Эта модель вдвое производительней
предыдущей, не уступает ей по надежности, удобна в обслуживании.
Преимущества:
- Используются современные
материалы, устойчивые к кавитационному разрушению. - Если позволяет скважина, можно
обойтись без глубинного насоса. - Обслуживает дом в несколько
этажей.
Минусы:
Нестандартное расположение
бака. Иногда это затрудняет подключение водопроводной сети к станции.
Устойчивый спрос, современные материалы, надежность являются гарантией того, что станцию производитель не оставит без внимания даже в отдаленном будущем. Grundfos JPD 4-54 PT-V по праву лидирует в рейтинге насосных конструкций.
Преимущества решения
Чем хороша насосная станция по сравнению с комплектом из погружного насоса, реле давления и мембранного бака, применяющегося для водоснабжения дома из колодца или скважины?
Относительной простотой ремонта. Подъем неисправного скважинного насоса может быть затруднен подвижками грунта и деформацией обсадной трубы;
Ремонт поверхностного насоса
- Дешевизной (напомним, цены на станции начального уровня начинаются примерно от 5000 рублей);
- Возможностью демонтажа с минимальными затратами времени. Будем реалистами: кражи — не редкость на дачных участках, поэтому возможность увезти насос с собой после проведенных на даче выходных будет несомненным плюсом.
Marina CAM 80/22
Оптимальная модель для индивидуального коттеджа или таунхауса на две семьи. Итальянские конструкторы сделали ее максимально надежной и удобной в обслуживании. Корпус станции выполнен из нержавеющей стали. Центробежный насос оснащен достаточно мощным двигателем на 800 Вт, что обеспечивает нормальную работу с расходом жидкости до 60 л/мин. Избыточное давление в системе поддерживается автоматически в пределах от 1,4 до 2,8 атмосферы. Глубина устойчивого всасывания 8 метров.
Станция имеет компактное строение и весит всего 12 кг. У нее продуманная система крепления к основанию, долговечные бронзовые фитинги и автоматическая защита мотора от перегрузок. Объем гидроаккумуляторного бака 22 литра.
- достаточно высокая производительность;
- использование только прочных и устойчивых к коррозии материалов;
- удобство монтажа;
- низкий уровень шума;
- удачное соотношение производительности и объема бака.
- нет защиты от сухого хода;
- достаточно высокая стоимость.
Marina CAM 80/22
Устройство и принцип работы
Насосная станция – это набор механизмов, которые связаны между собой и органично работают на перекачку жидкости. Бытовые системы отличаются от промышленных размерами, а также мощностью.

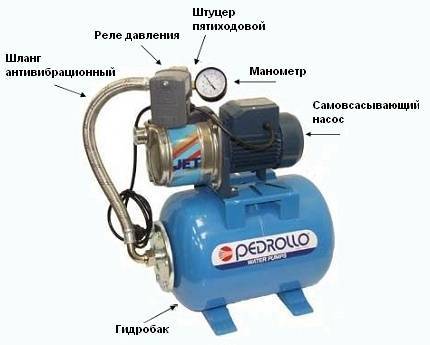

Моделей станций много, но все они состоят из определенного набора:
- Насос погружной или поверхостный для перекачивания воды;
- Гидроаккумулятор для запуска системы в работу;
- Манометр для слежения за давлением в системе;
- Реле давления.
Обычно насос работает автоматически. После монтажа система запускается в работу и функционирует без остановки длительное время.
Принцип действия насосной станции:
- Начиная работу насос закачивает воду в гидроаккумулятор и домашнюю систему водоснабжения;
- После достижения определенного давления(обычно 2,8 атмосфер) реле давления выключает насос автоматически;
- Давление в системе будет постоянным до открытия кранов;
- После открытия крана вода начинает сливаться, давление понижается;
- При понижении давления в системе до 1,5 атмосфер, реле вновь запустит систему наполнения;
- После закрытия крана реле не выключит насосы до получения давления в 2,8 атмосфер.
Монтаж системы проводят специалисты. Можно установить самостоятельно, если есть опыт работы с подобными системами. В комплектации идет подробный план подключения и правила эксплуатации. Чаще всего для установки нужны не только профессионалы, но специальный инструмент.
Выбрать в магазине правильный агрегат – сложность №1. Для доставки и установки необходимы обученные работники.
Замыкает наш рейтинг UNIPUMP AUPS 126
Эту насосную
станцию можно отнести к классу мини. Укомплектована всего двухлитровым баком.
Мощность потребления 370 Вт. Выдает 30 литров в минуту.
Несмотря на
скромные характеристики, мы не могли обойти малютку вниманием. Как и многие
другие пользователи этого устройства
В коттеджах ее ставят на случай
аварийного отключения энергии. Дачники, строительные бригады возят малышку в
машине. Установку водоподачи можно запитать от автомобильного инвертора,
обеспечив водой небольшой участок там, где нет сетевой энергии.
Достоинства:
- Чугунный корпус насоса,
современные уплотняющие материалы, простота и надежность конструкции. - Малый вес и энергопотребление.
- Малошумная.
Минусы:
- Отсутствие защиты от холостого
хода. - Нет быстромонтируемых муфт для
подключения к водопроводной сети.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан.
Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
---|---|---|---|---|---|---|---|
Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом.
Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
---|---|---|---|---|---|---|
LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
