Виды канализационных труб и доборных элементов

Преимущества и недостатки цангового зажима для труб

Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.

Плюсы цангового соединения:

Фитинги «Крест» – это 4-ходовые фитинги, которые по существу представляют собой комбинацию двух тройников. Многие предпочитают использовать два тройника. Эти фитинги используются для быстрого добавления тройника на существующую длину трубы, без необходимости резать и повторно припаять то, что там есть. Чаще всего это происходит с оросительными системами, чтобы добавить новую линию спринклера.

Союзы являются альтернативой муфтам, когда последние непрактичны или неудобны. В то время как муфты должны иметь резьбу в трубе, соединители полагаются на собственную гайку для создания уплотнения между концами трубы. Это делает их идеальным выбором для подключения двух стационарных труб и облегчает будущий ремонт. Диэлектрические соединения используются для соединения труб из разных металлов, обеспечивая барьер против гальванической коррозии.

• Доступная стоимость;
• Широкий выбор;
• Простой монтаж;
• Долговечность;
• Прочность соединения;
• Можно использовать несколько раз.

Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.

В то время как гигиенические тройники используются с вертикальными сливными соединениями, они могут вызвать проблемы при плоском использовании при горизонтальном соединении: эти ситуации требуют увядания. Акрилонитрил Бутадиен Стирол, черный пластик, используемый в дренаже, канализации, отходах и вентиляционных отверстиях.

Изготовлен из смеси металлических сплавов: главным образом медь и цинк, а также небольшое количество свинца, олова, марганца, никеля, алюминия или железа. Латунь особенно хорошо работает в системах горячей воды и обладает высокой устойчивостью к коррозии.

На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.

Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.

Красновато-коричневый цветной металл широко используется для бытовых труб водопровода. Медь является относительно мягким и часто тонким материалом, затрудняя резьбу. В результате большинство медных фитингов не навинчиваются и должны быть припаяны к медному трубе.

Традиционные медные трубы использовались в сетях питьевой воды внутри домов и в промышленности, а также для использования в газе и низкой температуре в промышленности. Медные трубы имеют характеристики простоты установки, соединения и соединения могут быть сделаны через несколько минут. Медные трубки обладают отличной стойкостью к коррозии. Медь отжигается из труб, которые продаются в рулонах, поэтому у этого объекта есть возможность изгибаться. Существуют также жесткие трубы, которые продаются в прямых полосах.

В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.

Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.

Его основными характеристиками являются: Типы. Он используется для проведения холодной и горячей воды в домах, зданиях и промышленных зданиях. Он используется для использования бытовых установок. Труба флюса для сахарных мельниц производится от 1 до 4. Существенный в системах испарения и тахометрах сахарной промышленности. Они имеют отожженные наконечники, которые облегчают расширение концов, что облегчает сборку в оборудовании. Существуют дополнительные приложения для медных труб, таких как солнечное отопление, топливо, масло, холодильное оборудование для кондиционирования воздуха, медицинский газ, вакуумные системы, котлы, кондиционеры и холодильные установки.

Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.

Обзор материалов изготовления

Выбор материала труб влияет на сложность монтажа, время безремонтной эксплуатации, трудоемкость обслуживания. Для частных сетей и в многоквартирных домах чаще устанавливают полимерные магистрали. Если же помимо органических отходов буду агрессивные вещества, необходим монтаж труб с повышенной устойчивостью к химическим воздействиям.

Полимерные

Для обустройства стандартных канализационных систем чаще всего устанавливают пластиковые трубопроводы. Они обладают небольшим весом, инертны ко многим агрессивным средам, не ржавеют, долго сохраняют гладкость внутренней поверхности.

Полимерные трубопроводы

Обзор материалов изготовления пластмассовых труб:

• Изделия из поливинилхлорида (ПВХ) имеют оптимальное соотношение цена/качество. Для внутренних сетей применяют трубы серого цвета для наружных – оранжевые. Последние обладают большей жесткостью. Особенность – растягивают под воздействием температуры от +40°С.
• Полипропиленовые трубы (ПП) по характеристикам близки к ПВХ. Разница заключается в жесткости. Пропиленовые магистрали более пластичны, не становится хрупкими при низких температурах. Чаще используются для наружных сетей.
• Трубы из полиэтилена низкого давления (ПНД) применяются реже. Причины – стоимость, сложность монтажа. Из них делают напорные канализационные системы. Для соединения небольших патрубков нужны специальные муфты. Раструбный монтаж выполняется только для труб больших диаметров.

Для обустройства частной канализационной системы рекомендуется выбирать трубы с раструбным соединением. Монтаж с помощью муфт или сварочным методом займет больше времени, увеличится бюджет из-за дополнительных расходных материалов.

Чугунные и керамические трубы

Несмотря на прочность и долговечность эксплуатации, чугунные трубы редко применяют для обустройства канализации. Причина: большой вес, трудоемкость монтажа, свойства материала. Их можно встретить в многоквартирных домах старой постройки.

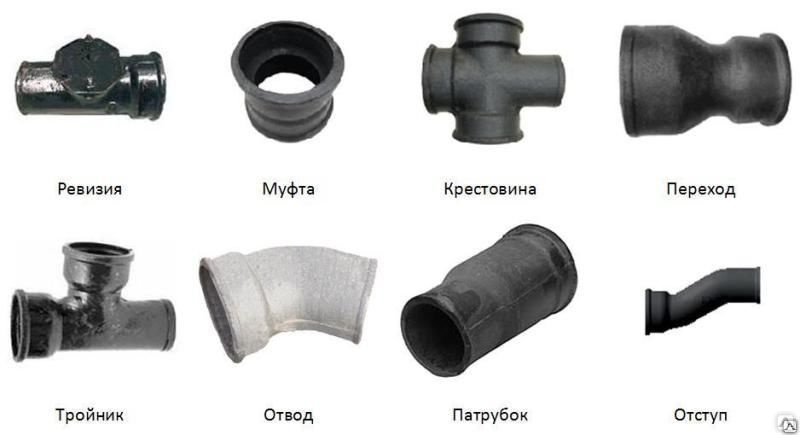

Чугунные трубы и комплектующие

С учетом появления более дешевых и практичных аналогов из полимеров, чугунные трубопроводы устанавливаются в канализационных системах с особыми условиями эксплуатации. Например – наличие в стоках агрессивных составов.

Особенности чугунных труб:

• патрубки соединяются с помощью каболки или методом заливки специальным составом;
• внутренняя поверхность шероховатая, что влечет за собой формирование наростов, уменьшение рабочего диаметра;
• большая толщина стенок;
• трудоемкость внутренней очистки;
• сложности монтажа, демонтажа.

Возможна установка керамических трубопроводов. Они обладают меньшим весом, но также имеют недостатки, свойственные чугунным изделиям. Из-за особенностей технологии производства минимальный диаметр составляет 100 мм.

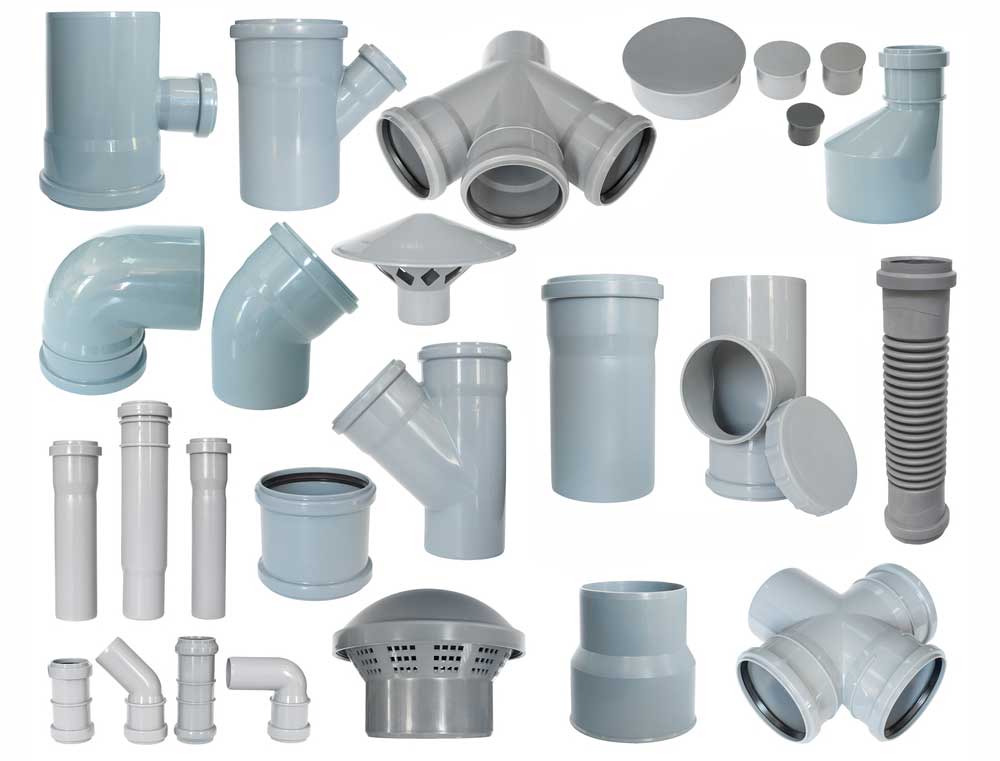

Разновидности фитингов

Рассмотрим, основные типы фитингов, применяемых для монтажа наружных и внутренних частей систем канализации.

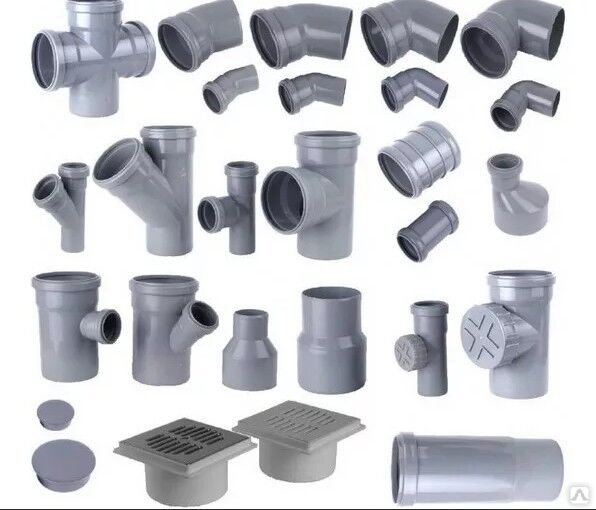

Для систем внутренней канализации

Так же, как канализационные трубы для внутренней канализации, фитинги, предназначенные для монтажа внутридомовых сетей, выпускаются серого цвета, кроме того, они имеют меньшие размеры. Наиболее часто используемые разновидности:

• Муфты соединительные. Это специальные элементы для соединения отдельных отрезков труб в прямолинейный участок трубопровода. Используются для стыковки труб одного диаметра.
• Ремонтная муфта для канализационных труб предназначена для восстановления поврежденных труб.
• Для ремонта внутренних сетей применяют и патрубок компенсационный. Этот элемент устанавливается на замену разрушенному участку трубы. К основной трубе патрубок присоединяют за счет раструба с одной стороны и установки муфты с другой.
• Отводы. Этот фитинг используется при необходимости изменить направление трубопровода. Отводы выпускают с углом поворота в 30, 45 и 90 градусов.
• Крестовины и тройники для канализационных труб. Эти детали трубопровода применяют в том случае, если необходимо обеспечить слияние нескольких трасс в одну. Соединения трубопровода при помощи фитингов может быть произведено под разными углами, а при использовании крестовин – даже в разных плоскостях.

• Еще один необходимый элемент трубопровода — заглушка для труб канализации. Этот вид фитинга используется для перекрытия потока транспортируемой среды. Заглушка может быть легко установлена на конце трубы, и также легко удалена, если возникнет необходимость увеличить протяженность трубопровода.
• Канализационный аэратор или клапан вакуумный – это защитный элемент внутренних сетей канализации, предназначенный для предотвращения попадания в помещения неприятного запаха и вредных газов из труб. Клапаны диаметров 110 мм монтируются в верхней части стояков, но существуют и аэраторы, предназначенных для установки возле раковин, биде и прочих приборов сантехники. В этом случае, используется клапан на канализационную трубу размером 50 мм.

Хомут для фиксации трубы к неподвижной опоре. Для обеспечения статичности трубопровода используют специальные хомуты из пластика, обеспечивающие крепление канализационных труб к стене. Практичнее использовать хомуты, изготовленные из того же материала, что и трубы. Пластиковые хомуты отличаются достаточной прочностью, не ржавеют, легко устанавливаются на нужное место.

• Ревизия. Особый тип фитинга, который предназначен для обеспечения дальнейшего обслуживания трубопровода. Фитинг имеет крышку на резьбе или винтовых креплениях.
• Редукции или переходники для труб канализации. Этот вид фитинга применяют, если необходимо герметично соединить два элемента, имеющих разный диаметр. Часто применяется при проведении ремонтных работ.

Противопожарная гильза для труб канализации. Дополнительный защитный фитинг для установки в местах прохождения полимерных труб через перекрытия или стены. В случае возникновения возгорания, гильза перекроет проход трубы, предотвращая тем самым распространение огня в другие помещения. Этот фитинг представляет собой стальное кольцо, имеющее вставку из материала, вспучивающегося при нагревании.

Помимо перечисленных фитингов, при монтаже внутренних сетей применяется и другая фурнитура для канализационных труб. Например, при устройстве душевых нужно будет использовать трапы для сбора воды. А для увеличения тяги вентиляции на фановую трубу устанавливают специальные зонтики.

Для систем наружной канализации

Для сооружения наружных сетей применяется практически тот же сортамент фитингов, что и для сборки внутренних сетей. Но поскольку наружный трубопровод испытывает более серьезные внешние нагрузки, то его детали должны иметь более высокие показатели прочности.

Основная часть фитингов, предназначенных для монтажа наружной канализации, имеет класс жесткости SN 4. Но для глубокой укладки труб или при условии сложных условий эксплуатации требуется применение продукции с классом жесткости SN 8 или SN 16.

При необходимости присоединения дополнительной ветви к уже существующему трубопроводу используют переходники для канализационных труб, которые позволяют стыковать трубы, изготовленные из разных материалов и имеющих разные размеры.

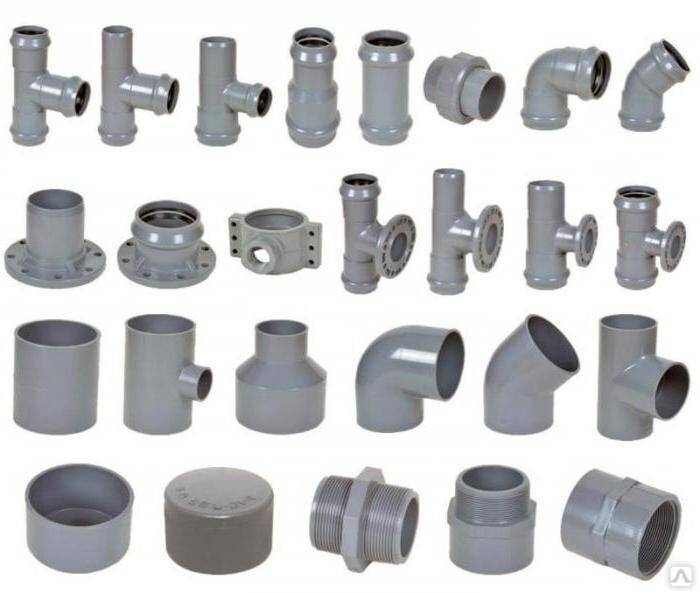

Для напорной канализации

Особую группу деталей представляют собой фитинги, предназначенные для сборки сетей напорной канализации из ПВХ труб. Основное отличие этих деталей – высокая прочность и специальный тип стыковки, чаще всего, используется фланцевое соединение.

Трубы для напорной и безнапорной канализации

При рассмотрении данного вопроса необходимо знать, что напорная канализация это такая система, в которой стоки перемещаются по трубам под действием давления, создаваемого насосами.

Гофрированные трубы — один из лучших вариантов для напорной канализационной сети

Такое техническое решение предъявляет к конструкции трубопровода определённые требования. В первую очередь, напорная канализация в частном доме должна создаваться на основе труб с повышенной кольцевой жёсткостью.

Трубы напорной канализации должны обладать следующими свойствами:

• стойкость к гидроударам;
• универсальность;
• неподверженность электрокоррозии, вызванной блуждающими токами;
• прочность;
• простота монтажа;
• герметичность.

И, конечно же, трубы под напорную канализацию должны быть устойчивы к воздействию химически агрессивных сред. Изделиям из НПВХ присущи все эти свойства. Герметичность конструкции обеспечивается соединением при помощи раструбов: в их пазы вставляются уплотнительные прокладки. В таблице №1 представлены максимальные рабочие давления и размеры канализационных труб напорных НПВХ.

Таблица 1

Средний наружный диаметр, мм	SDR 13,6	SDR 17,0	SDR 21,0	SDR 26,0	SDR 33,0	SDR 41,0
МОР 1,60 (МОР 2,00)	МОР 1,250 (МОР 1,60)	МОР 1,00 (МОР 1,250)	MOP 0,80 (MOP 1,0)	MOP 0,630 (MOP 0,80)	MOP 0,50 (НПВХ 100), MOP 0,630 (НПВХ 125)
Толщина стенки
номинал	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл
315	+1	23,2	+2,6	18,7	+2,1	15	+1,8	12,1	+1,5	9,7	+1,2	7,7	+1
280	+0,9	20,6	+2,3	16,6	+1,9	13,4	+1,6	10,6	+1,3	8,6	+1,1	6,9	+0,9
250	+0,8	18,4	+2,1	14,8	+1,7	11,9	+1,4	9,6	+1,1	7,7	+1,	6,2	+0,9
225	+0,7	16,6	1,9	13,4	+1,6	10,8	+1,3	8,6	+1,1	7	+0,9	5,5	+0,8
200	+0,6	14,7	1,7	11,9	+1,4	9,6	+1,2	7,7	+1	6,2	+0,9	4,9	+0,7
180	+0,6	13,3	1,6	10,7	+1,3	8,6	+1,1	6,9	+0,9	5,5	+0,8	4,4	+0,7
160	+0,5	11,8	1,4	9,5	+1,2	7,7	+1	6,2	+0,9	5	+0,7	4	+0,7
140	+0,5	10,3	1,3	8,3	+1,1	6,7	+0,9	5,4	+0.8	4,3	+0,7	3,5	+0,6
125	+0,4	9,2	1,2	7,4	+1	6	+0,8	4,8	+0,7	3,9	+0,6	3,1	+0,6
110	+0,4	8,1	1,1	6,6	+0,9	5,3	+0,8	4,2	+0,7	3,4	+0,6	2,7	+0,5

MOP – это максимальное давление рабочей среды (МПа) при её температуре 20˚С. В скобках указаны размеры НПВХ трубы канализационной напорной марки 100, соответствующие максимальному рабочему давлению.

Канализация многоквартирных домов считается безнапорной, но для нее все же нужно выбирать прочные трубы, например, из ПВХ

Существует ошибочное мнение, что особые требования к трубопроводам, по которым рабочая среда транспортируется без давления, не предъявляются. Всем им должны быть присущи те же свойства, которые характерны напорным видам труб для канализации, за исключением повышенной кольцевой жёсткости. Впрочем, она тоже не помешает. Рассмотрим некоторые особенности безнапорной канализации, созданной на основе полиэтиленовых труб. Такие изделия диаметром от 125 до 4000 мм не имеют достойных конкурентов в данной сфере даже в лице НПВХ канализационных труб.

В первую очередь, касается это удобства монтажа. Обустройство с помощью ПЭ труб внутренних канализационных систем не требует применения специального оборудования. А сам процесс укладки облегчает широкий спектр выпускаемых современной промышленностью фасонных частей.

Пожалуй, единственным недостатком этого материала канализационных труб является подверженность воздействию прямых солнечных лучей. Поэтому хранить полиэтиленовые изделия следует в затемнённом месте.

Из особенностей эксплуатации стоит отметить, что степень заполнения полиэтиленовых канализационных труб для внутренней канализации не должна превышать 0,8. Этот показатель является результатом деления высоты транспортируемых стоков на диаметр инженерной коммуникации. В жизни встречаются разные ситуации. Но трубы полиэтиленовые под канализацию, будучи заполнены в момент пиковой нагрузки на 100%, будут продолжать выполнять свою работу. Причём безаварийно!

Одним из минусов использования ПЭ труб для канализации является специфический способ их соединения

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

• трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
• для кухонной мойки – 32-50 мм;
• для унитаза – 110 мм;
• для посудомоечной и стиральной машин – 25 мм;
• центральный стояк – 110-160 мм;
• бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Что такое противопожарная муфта, ее особенности

Противопожарные муфты на канализацию можно назвать обязательным элементом для тех, кто ценит свою безопасность. Это чрезвычайно полезное и можно даже сказать необходимое устройство, так как оно обеспечивает безопасность помещения и всех его жильцов.

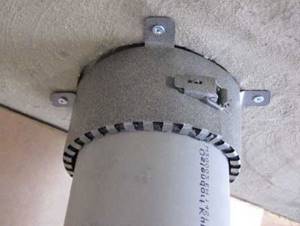

Так выглядит противопожарная муфта, установленная на стояке

Особенно незаменимым этот элемент считается в многоэтажных зданиях жилого и офисного назначения. Установив противопожарную муфту на канализацию, можно в случае пожара предотвратить быстрое распространение огня.

Несмотря на важность, такой элемент имеет достаточно простую конструкцию, так как муфта такого типа состоит из корпуса и вкладыша. Корпус такого элемента выполняется из прочного металла и имеет форму цилиндра

Основные элементы противопожарной муфты

Что касается вкладыша, то он выполняется из специального огнезащитного материала, который в случае пожара и обеспечивает эффект пробки, блокируя распространение огня через трубопровод

Но тут очень важно, чтобы муфта имела точный размер и герметично крепилась на трубопровод

Для того чтобы муфта противопожарного назначения была действительно эффективной, очень важно, чтобы такие элементы устанавливались на все пластиковые трубы в доме. Крепить этот элемент необходимо к стеновому или потолочному перекрытию

Установка противопожарной муфты на канализационный стояк

Монтаж противопожарной муфты осуществляется достаточно быстро и просто, выполнять его можно не только на стадии организации трубопровода, но и на этапе его эксплуатации.

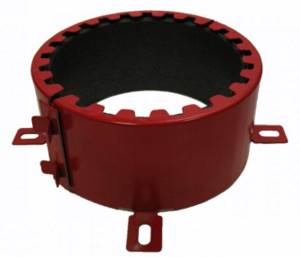

Фото: противопожарная муфта для канализационного стояка

Как уже было указано, особенно необходима противопожарная муфта для канализации в многоэтажных домах.

Но устанавливать ее можно не только на трубы канализации, но и на другие пластиковые трубопроводы, например, на водопровод.

Такие элементы способны существенно повысить надежность пластиковых труб, что, безусловно, свидетельствует на пользу не только самих муфт, но и повышает безопасность пластиковых трубопроводов.

Муфты для канализации такого типа можно устанавливать в абсолютно любых помещениях.

Такую муфту можно устанавливать и в доме, и в квартире

Если человек хочет повысить надежность и безопасность своего загородного дома или коттеджа, тогда он может установить противопожарные муфты на все пластиковые трубопроводы в доме.

Популярность таких элементов с каждым днем существенно возрастает и это не удивительно, ведь любой человек очень ответственно относится к своей безопасности и безопасности своего дома.

Важно отметить, что этот элемент выпускается в соответствии с размерами существующих труб

Размеры противопожарных муфт ФЕНИКС для труб канализации

То есть такие муфты бывают разного диаметра, соответственно, подобрать элемент для конкретного трубопровода не составит особого труда. Благодаря разнообразию диаметров, можно обеспечить хорошую герметичность при монтаже муфты на трубопровод.

Предыдущие статьи Следующие статьи

• 25.06.2016.


  Канализационные трубы от Политек: выбираем самостоятельно

• 23.06.2016.


  Канализационные трубы Политрон: особенности, цена, монтаж

• 14.05.2016.

Асбестоцементные трубы

Асбестоцементные трубы долговечные, поэтому из них и делают канализационный трубопровод. Цемент и асбестовое волокно не разрушаются от гнили, кислот или коррозии.

Асбестоцементные трубы в системе ливневой канализации

Преимущества:

• дешевизна,
• долговечность,
• устойчивость к кислотам, щёлочам, агрессивным средам,
• прочность,
• простота монтажа,
• устойчивость к образованию засоров.

Недостатки:

• хрупкость, неустойчивость к механическим воздействиям,
• вред людям и окружающей среде.

При низкой стоимости и долговечности асбестоцементные трубы — не лучший вариант. Перевозить и монтировать их тяжелее, чем полипластик — вес выше, чем у полимеров. Также асбестоцемент крошится по краям, из-за чего нарушается герметичность при неправильных или некачественных соединениях. Самое опасное, в особенности для внутренних соединений: экологический вред асбестобетона. Асбест выделяет канцерогены, с ним опасно работать, а рядом с ним жить.

Особенности монтажа ПВХ фитингов для канализации

Для правильного монтажа канализационной конструкции своими руками необходимо ознакомиться с особенностями использования отдельных элементов, а также с правилами монтажа. Существует несколько полезных советов, благодаря которым можно избежать проблем при прокладке этой коммуникации. Рассмотрим их:

• трубы из поливинилхлорида необходимо резать специальной ножовкой (по металлу). Желательно, чтобы зубцы на полотне были мелкими. Это необходимо для того, чтобы получить максимально ровный срез, без торчащих пластиковых кусков;
• после нарезки труб на сегменты необходимого размера рекомендуется провести обработку их торцов. Торцы не должны иметь заусенцев, быть шероховатыми. Для этого можно использовать наждачную бумагу. Подготовка торцов поспособствует более плотной усадке фитинга. Кроме этого, в процессе эксплуатации, хорошо зачищенные детали минимизируют риск протечки;
• торцы при зачистке не должны быть влажными;

Стыки труб с фитингами не должны иметь никаких пустот. Если пустоты присутствуют, рекомендуется обработать их герметизационным составом, чтобы избежать протекания проблемного участка во время эксплуатации.

Поэтапный монтаж соединительного фитинга, который имеет в своём составе уплотнительное резиновое кольцо, таков:

1. В первую очередь соединительное приспособление необходимо зачистить от пыли.
2. Нужно убедиться в том, что резиновое уплотнительное кольцо расположено правильно.
3. На третьем этапе рекомендуется воспользоваться маркером. Он понадобится для того, чтобы отметить на ПВХ трубе глубину, на которую будет монтироваться соединительный элемент.
4. Затем на внутреннюю поверхность фитинга необходимо нанести герметизационный материал на основе силикона. Рекомендуется проводить эту работу аккуратно, так как лишний расход герметизационного материала отразится на финансовых затратах.
5. На последнем этапе необходимо состыковать канализационный фитинг с трубой. Стыковка производится по ранее отмеченной маркером линии.

Работа с фитингами ПВХ не отличается сложностью, но все действия нужно производить аккуратно, особенно с клеевыми деталями.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы — эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим — пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

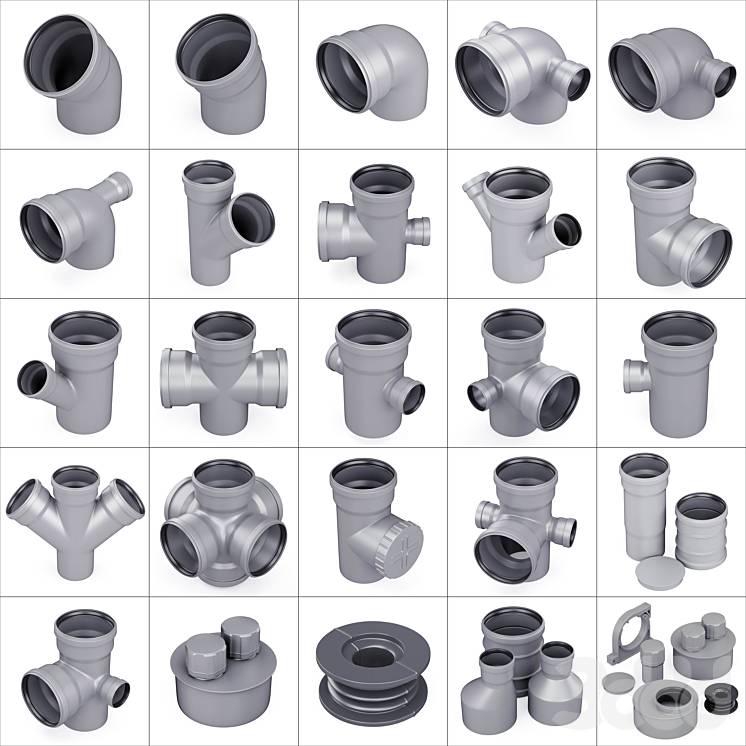

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ  №21.604 «Водоснабжения и канализация«, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны — диаметр 40 мм (укладывается с уклоном 1:30);
• душ — диаметр 40 мм (уклон 1:48);
• унитаз — диаметр 110 мм (уклон 1:20);
• раковина — диаметр 40 мм (уклон 1:12);
• биде — диаметр 40 мм (уклон 1:20);
• мойка — диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку — диаметр 50 мм (уклон 1:48);
• центральный стояк — диаметр 110 мм;
• отводы от центрального стояка — 60 мм.

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ  подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам — сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов — «Тангит», «Винилит», «Феникс» и «Маркс», действующий ВСН 35-86 «Инструкция по монтажу пластмассовых труб» рекомендует использовать клей «ГИПК-127«.
