Воздушный канализационный клапан

Правила выбора

Что необходимо учесть, отправляясь в магазин за воздушным клапаном?

Вакуумный клапан

Вот перечень основных моментов:

1. Ориентация канализационной системы.
2. Вид приспособления: мембранный, комбинированный, рычажный, вакуумный, цилиндрический. С шаровым или поворотным механизмом.
3. Номинальное давление.
4. Размер устройства и способ монтажа.
5. Материал изготовления и его прочность.
6. Возможность ручной регулировки устройства в случае его поломки. Если заслонку заклинит в положении «закрыто», может сорвать гидрозатворы.
7. Конструкция должна иметь узел, который предотвратит проникновение грызунов из канализации в помещение.

Аэратор — не самое внушительное капиталовложение для дома, к тому же не требует дорогостоящих работ по монтажу. Его эффективность в устранении запахов и необходимость установки не вызывает сомнений.

Выбор при покупке

При покупке аэратора учитывайте следующее:

• Клапанное устройство.
• Характеристики растения.
• Степень стойкости устройства.
• Порядок обслуживания аэратора.
• Учитывайте объем стоков. Если их величина небольшая, то есть смысл использовать прибор диаметром 50 мм. Для больших объемов следует использовать аэратор 110 мм.
• Ремонтопригодность устройства при наличии неисправности.
• Наличие механизма, препятствующего проникновению биогаза в жилище.
• Принцип работы устройства. При этом следует учитывать, что он может быть антивакуумным, мембранным или другим.
• Материал, из которого сделан аэратор.
• Размеры конструкции.
• Номинальное давление в стояке канализации.

также необходимо учитывать особенности канализации в доме или квартире. Вам необходимо решить, будет ли установка независимой и будет ли выполняться профессиональная установка.

Чтобы правильно выбрать устройство, нужно знать принцип работы аэратора канализации. Распространены следующие варианты:

• Чаще всего используются автоматические устройства. Клапаны в них заблокированы под действием силы тяжести. У них относительно низкая пропускная способность.
• Вакуумные аэраторы могут не только впускать, но и выпускать воздух. Их конструкция позволяет одновременно обслуживать несколько систем.
• Комбинированные устройства сочетают в себе характеристики автоматических и вакуумных устройств.

По типу соединения с трубой делятся на стыковые, фланцевые и резьбовые.

Аэраторы могут отличаться по принципу действия:

• В рычажных клапанах он открывается от повышения давления и закрывается при падении под действием силы тяжести.
• Мембранные устройства снабжены гибким уплотнением. Он изгибается при падении давления, открывая дверь, чтобы впустить воздух. Когда он возвращается в нормальное состояние, доступ прекращается.
• Аэраторы лучшего качества — цилиндрические. Они поставляются с завинчивающейся крышкой и изготовлены из высококачественного металла. Установка такого аэратора на канализацию обычно рассчитана на небольшой объем сточных вод.

При установке аэратора необходимо обеспечить подачу достаточного количества воздуха, а также легкий доступ для проведения профилактических и ремонтных работ. Недопустимо эксплуатировать прибор при отрицательных температурах. Поэтому аэраторы устанавливают только в помещении, а не на улице.

При этом следует учитывать, что использование этого устройства должно защищать стояк от загрязнения. Кроме того, необходимо учитывать, что кровля не должна проникать в канализационную систему через аэратор.

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Виды

Запирающие клапаны делят обычно на три категории:

• Кинетический, или антивакуумный клапан. Этот прибор может функционировать лишь с низким давлением, выравнивая его падения. Такой прибор идеален, чтобы поставить его в трубы с сечением в 50 мм.
• Автоматические конструкции. Они не годятся для канализационных сетей многоквартирных домов, поскольку не осиливают больших масс воздуха в системе. При резком падении давления из-за слива он не выдержит. Пригодится такое устройство только для малогабаритных канализационных систем, например в маленьких частных домах.
• Комбинированный клапан сочетает в себе конструктивные элементы от устройств из первых двух групп. Как правило, такие устройства встраивают на стояки с окружностью в 110 мм, но иногда их используют и для 50-мм участков.

Особенности конструкции, способа расположения (на стояке или лежаке) и диаметра труб, на которые может потребоваться установить клапан привело к появлению нескольких разновидностей конструкции аэраторов. Наиболее распространенными из них стали:

• Приемные аэраторы. Их врезают перед входным насосом системы на лежак. В схему клапана добавлена сеточка, фильтрующая воду и отсекающая твердые соринки. Диаметр узла – 20 см.
• Шаровые аэраторы. Они спроектированы для лежащих труб небольшого сечения. Название отражает особенности конструкции: запорным элементом является шарик, прижатый пружиной.
• Межфланцевые клапаны устанавливают как в стояках, так и в лежаках. Они наиболее компактны. Затвор является пластинкой, диаметр устройства – от 5 до 70 см.
• Обратные воздушные клапаны. Запорным инструментом в них выступает золотник. Недостаток аэраторов крупного диаметра с такой конструкцией – быстрый износ золотника сильными ударами. Поэтому желательно выбирать модели, снабженные демпфером.

Большинство воздушных клапанов односторонние. Они обеспечивают поступление воздуха в трубу при падениях давления. Но существуют и аэраторы комбинированного действия, которые могут не только поднять давление при падении, но и сбросить избыток давления, выпустив часть газа из трубы. Такие устройства запрещено ставить внутри дома, их можно устанавливать только на крыше, в специальном блоке.

По размерам аэраторы существуют в двух вариантах, приспособленных для установки на трубу диаметром в 50 мм и стояк в 110 мм. В последнее время появились устройства и нестандартных размеров: 100 мм и 75 мм.

Если в канализационной системе использованы нестандартные трубы, а найти аэратор нужного диаметра в продаже не удается, можно выполнить монтаж  с помощью переходника.

Монтаж вакуумных клапанов

Установка вакуумного клапана производится в несколько этапов:

1. выбор места для установки устройства;
2. проверка герметичности
3. монтаж устройства.

Выбор места

выше места подключения к канализации сантехнических приборов. В этом случае аэратор может максимально точно и быстро выполнять свои функции;

• в помещениях, оборудованных отличной вентиляцией. В частном доме устройство можно установить на хорошо проветриваемом чердаке. В квартирах аэраторы устанавливаются непосредственно в ванной или туалетной комнате, при этом помещение дополнительно оснащается вытяжкой;
• температура воздуха в помещении, где устанавливается вакуумный клапан, не должна опускаться ниже 0ºС. Меньшая температура способна повредить устройство или полностью прекратить его работоспособность;
• в вертикальном положении. Если на трубе не предусмотрено участка, рекомендованного для установки клапана, то производится врезка специального колена, являющегося переходником;

если в ванной или туалете на полу расположен сливной трап, то устройства требуется установить как можно выше. Минимальное расстояние от пола до клапана составляет 35 см.

К клапану всегда должен быть быстрый доступ, требующийся для принудительного включения устройства и периодического обслуживания, которое заключается в своевременной очистке оборудования.

Проверка герметичности

• устройство наполняется воздухом и обрабатывается мылом. При наличии трещины на корпусе устройства или иной негерметичной составляющей на поверхности появятся пузырьки воздуха. Наполнить устройство воздухом можно любым, например, велосипедным насосом;
• вместо мыла клапан можно поместить в воду. Если устройство не герметично, то на поверхности воды появятся пузырьки воздуха;
• наполнить клапан водой. При наличии негерметичных соединений или трещин на корпусе устройства вода будет вытекать.

Обычно испытания клапанов на герметичность производятся в заводских условиях после изготовления устройства.

Монтаж клапана

После того, как проведена проверка устройства на герметичность, можно приступать к установке клапана.

Монтаж клапана, в зависимости от конструкции устройства, осуществляется:

1. при помощи резьбового соединения. На клапане и подготовленном участке трубы нарезается резьба, которая впоследствии обрабатывается герметиком для исключения протечки соединения;
2. в раструб, то есть при монтаже устройства используется специальная резиновая манжета, герметизирующая стык и соединяющая устройство с канализационной трубой.

Установка в раструб более проста и достаточно герметична.

Монтаж клапана осуществляется по схеме:

1. отключается водоснабжение квартиры или загородного дома;
2. если подходящего участка трубопровода нет, то производится специального переходника, представленного выше;
3. выбранным способом устанавливается вакуумный клапан;
4. проверяется герметичность стыка оборудования и канализационной трубы.

Вакуумный клапан позволяет решить большое количество проблем, связанных с канализацией. Чаще всего устройство монтируется в небольших частных домах, где установка фанового стояка не возможна

При выборе аэратора требуется обратить внимание на ряд факторов

Дом, в котором не оборудованы удобства, на сегодня мало кого устроит. В каждом жилом помещении должны быть оборудованы и вода и санитарные помещения, что непременно ведет к прямому обеспечению полноценной канализационной системы. На этапе решения, проектирования и закупки вентиляционных составляющих необходимо тщательно продумать системы обеспечения достойной вентиляции, обеспечить которую может только современный воздушный клапан для канализации.

Основные рекомендации по установке

Установка вентиляционного клапана может осуществляться:

• вертикально;
• горизонтально;
• на чердаке или в помещении.

Всё зависит от конструкции и способа монтажа. Существующие рекомендации по клапану на неотапливаемом чердаке включают утепление стояка, при этом сам клапан утеплять нет надобности, т. к. воздушная прослойка между крышкой и корпусом служит хорошим теплоизолятором.

Для предохранения подвижной мембраны от попадания влаги и грязи, нарушающих герметичность конструкции, клапан устанавливается на 30 и более сантиметров выше верхней самотёчной трубы с подключенными санитарными приборами на расстоянии не менее 20 сантиметров от ближайшего сифона. При установке клапана в ванной или туалете, специалисты советуют особенно тщательно контролировать возможность свободного доступа воздуха. Нужно помнить, что вода обладает повышенной эжекторной способностью, увлекая за собой воздух в 25 раз больше своего объёма.

Устройство и принцип действия

Канализационный вентиляционный клапан из таких конструктивных частей:

• корпус;
• шток;
• герметичная прокладка;
• крышка (затвор).

Воздушные клапаны различаются конструкцией, но имеют схожий принцип действия

Как уже было сказано выше, аэратор используют для выравнивания отрицательного давления в канализационной конструкции. Основная причина появления в системе отрицательного (разреженного) давления — сброс воды в большом количестве. Это происходит при:

• выливании воды в унитаз;
• спуск унитаза.

При сбросе воды вместе с ней уносится довольно большой объём воздуха, тем самым нарушая давление в системе. Если сеть имеет вентиляционный выход на крышу, то такая ситуация решается очень просто: излишки воздуха выводятся через крышу и давление в системе стабилизируется.

Однако в тех или иных случаях фановая труба может выходить из строя и тогда может возникнуть аварийная ситуация. Воздух поступает через фановый стояк в недостаточном объёме, что влечёт за собой нарушение отвода сточных вод в системе. Именно таким образом и появляется неприятный запах.

Недостаток воздуха в канализационной конструкции вызывает срыв затвора (даже самого ненадёжного) и водные пробки в унитазе, раковинах, ванне всасываются в канализацию, открывая путь газам. Именно для таких непредвиденных ситуаций необходим аэратор, который прекрасно справляется со своими задачами.

Вакуумный клапан для канализации имеет такой принцип работы: в его конструкцию входит мембрана, которая при нормальном давлении в системе плотно прижата к корпусу устройства. Как только в сети появляется отрицательное давление (при спуске воды), мембрана приподнимается по направлению от помещения в канализацию. Далее удаляется лишний воздух, и давление приходит в норму. В такой ситуации всё происходит в считанные секунды и срыв водного затвора в унитазе становится невозможным.

Благодаря работе клапана, стоки беспрепятственно уходят из системы, а риск срыва гидрозатвора сводится к нулю

Преимущества установки воздушного вентклапана

Невентилируемый стояк канализации является явным нарушением правил эксплуатации и установки системы. Такая схема подключения допускается только при простой системе стоков, когда к центральному стояку подключено не более 2-3 сантехнических приборов. При сложных схемах разводки наличие вентиляции является обязательным, так как канализация без нее не сможет работать эффективно.

Обеспечить приток воздуха можно несколькими способами: установкой фановой трубы или вентклапана. Последнее решение имеет несколько преимуществ:

1. Согласно СНиП при сооружении канализационной магистрали потребуется установить трубопровод обратного типа, обеспечивающий необходимый приток воздуха. Установленный вентклапан позволяет обойтись без монтажа дополнительных вентиляционных труб и сократить расходы.
2. Вентиляционный клапан по своей эффективности превосходит фановую трубу. При одновременном подключении более 5 сантехнических узлов, даже при монтаже вентиляционного трубопровода наблюдаются сбои в работе системы. Вентклапан полностью и эффективно решает вопрос вентиляции.
3. Вентклапан может устанавливаться в любой период эксплуатации канализационной системы, а фановую трубу монтируют в самом начале строительства.

Вентклапан простое и эффективное устройство, необходимое для каждой системы канализации.

Вакуумный клапан для канализации предназначен для стабилизации давления внутри канализационных труб. Установка устройства поможет избежать затопления жилого помещения сточными водами и распространения неприятных запахов. Обычно с этой проблемой справляются , но их установка сопряжена с рядом сложностей. Трубу требуется вывести через крышу, что нарушает ее герметичность. Кроме этого фановые трубы нельзя располагать вблизи окон и балконов. Аэратор устанавливается непосредственно внутри помещения. Как выбрать и смонтировать вакуумный клапан своими силами, читайте далее.

Где ставить

При установке воздушный клапан для канализации должен располагаться на 20-30 см выше оси основной канализационной трубы. В двух- и трехэтажных частных домах устройство устанавливается на верхнем этаже.

Устанавливайте его в таком месте, где на мембрану не попадают брызги или грязь. Работоспособность устройства зависит от чистоты мембраны. На нем появится соль, песчинки, мусор и прочее, он не будет плотно прижиматься к телу, в комнату начнет просачиваться зловоние. Кстати, если вы посмотрите на это, то пока почистите или поменяйте мембрану.

необходимо найти такое место, чтобы воздух мог беспрепятственно поступать к мембране. Это основные условия для нормальной работы. Когда в канализацию попадает 1 литр воды, он может унести с собой 25 литров воздуха. Поэтому доступ воздуха должен быть свободным.

Если вы решили поставить на канализацию вентиляционный клапан, знайте, что иногда во время работы он может издавать «хрюкающие» звуки: мембрана засасывает воздух при небольшом разрежении в трубе. Не все модели так себя ведут, но нарекания есть. Так что лучше найти место, где эти звуки (если они есть) не мешают.

В квартирах

Если речь идет о квартире в многоэтажном доме, то на любом вертикальном участке трубопровода можно поставить воздушный клапан. Для этого можно встроить в систему тройник, установить трубу вертикально вверх и поставить на нее вентиляционный клапан. В целом, это не решит всей проблемы с вентиляцией стояков, но, в частности, ваш объект будет работать бесперебойно.

его желательно ставить поверх основной канализационной трубы.

В частном доме

Если мы говорим о частном доме, то очень часто хотят поставить воздушный клапан для канализационной системы, чтобы не сливать канализационную трубу через крышу. Правильный проход трубы через крышу — дело сложное, добиться герметичности непросто. Часто это причина, по которой люди не хотят просверливать крышу. Многим до сих пор не нравятся выступающие из дома трубы. В принципе, на чердак можно вывести вентиляционную трубу, сверху поставить вентиль канализации. В этом случае стояк не будет вентилироваться. Но это далеко не лучшее решение. По крайней мере, так говорят сантехники. Они утверждают, что септик нуждается в вентиляции, чтобы обеспечивать бактерии кислородом.

Если у вас очистка сточных вод проходит в септике, без вентиляторного стояка не обойтись, придется убирать его через крышу. Если водопроводные ворота периодически ломаются, можно будет вставить воздушный клапан для канализации как дополнительный элемент системы — на самом верхнем этаже (на чердак выносить не обязательно).

Если у вас автономная канализация на базе автономных очистных сооружений, можно попробовать сделать ее невентилируемой: вывести на чердак трубу и поставить над ней вакуумный клапан. При этом чердак должен быть неэксплуатируемым, больших размеров, с хорошей вентиляцией. Запах будет присутствовать и каким-то образом будет вынесен на улицу. Если на чердаке холодно, необходимо утеплить трубу (но не вентиль).

Куда поставить воздушный клапан для канализации в частном доме

Все-таки сантехники и дизайнеры настаивают на том, что в частных домах воздушный клапан для канализационной системы следует устанавливать только как дополнение к стояку вентилятора.

Что такое канализационный аэратор и зачем он нужен

Обычная бытовая канализация включает в себя центральный стояк диаметром 110 мм, к которому подключаются трубопроводы от сантехнических приборов — унитаза, раковин, ванны, душевой кабины. Каждое из сантехнических устройств имеет гидравлический затвор в виде U-образного отвода или колена с боковым ответвлением, который реализован в подключаемом к приборам сифоне.

При сливании в канализацию больших объемов воды, она полностью перекрывает проходной канал стояка и втягивает воздух, образуя над водным столбом разряженное пространство. В открытом стояке атмосферный воздух поступает в проходной канал через его входное отверстие, заполняя разряженный объем, и канализация работает в своем обычном режиме функционирования.

Но если стояк находится внутри жилого помещения в квартире или частном доме, из-за того, что его по разным причинам не вывели, как обычно, на крышу, постоянно открытое состояние труб способствует проникновению в помещение канализационных запахов. Это ухудшает комфортность проживания и заставляет пользователей искать решение проблемы.

Принцип работы вакуумного клапана

Самый простой выход из ситуации — закрыть входное отверстие внутреннего стояка наглухо заглушкой, не пропускающей посторонние запахи. Но в этом случае при спуске в канализационный канал больших объемов воды появившееся разряжение не сможет втягивать дополнительные порции воздуха снаружи стояка — это приводит к тому, что в канализационную систему всасывается вода из гидрозатворов.

В результате после каждого слива больших объемов стоков, гидрозатворы в одном из сифонов будут нарушены, за исключением затвора унитаза, имеющего слишком большой объем, и в помещение начнет проникать дурно пахнущий воздух из канализации.

С данной проблемой помогает справиться вентиляционный вакуумный клапан, или как его обычно называют — канализационный аэратор. Прибор имеет несложную конструкцию, основным элементом которой является клапан. Аэратор для канализации имеет следующий принцип работы.

В обычном состоянии без пользования канализацией воздушный клапан перекрывает сквозной проходной канал аэратора под собственным весом, и в помещение не проникают посторонние запахи. Как только происходит сброс больших объемов воды и в стояке образуется разряжение, легкий клапан приподнимается, всасываясь разряженным воздухом. При этом он освобождает проходной канал, и через аэратор в канализацию начинает поступать наружный атмосферный воздух, уравнивающий давление в системе. В результате гидрозатворы в бытовой сантехнике не нарушаются и канализация работает в обычном режиме.

Конструкция аэраторов

Советы профессионалов

Вот несколько советов от профессиональных сантехников, которые следует учесть при монтаже:

• При установке обратного клапана на пластиковые трубы в разрез трубы все места срезов требуется тщательно зачищать, чтобы не оставалось заусенцев. В дальнейшем оставленные заусенцы непременно станут местом скопления отходов, уносимых стоками, и будут приводить к засорению клапана.
• Чтобы собирать раструбные соединения без усилий, на вставляемом конце стоит снять фаску.
• Внимательно ознакомьтесь с инструкцией к купленному устройству, чтобы убедиться, что в его порядке установки отсутствуют специфические моменты.
• По стоимости российские устройства могут оказаться в несколько раз дешевле заграничных аналогов, при том, что качество отличается не существенно. Но выбор здесь за потребителем.

Кроме того, мы рекомендуем посмотреть обучающее видео, наглядно представляющее этапы монтажа клапана:

Правильно установленный воздушный клапан в канализационной системе наладит ее работу, позволит избежать скачков давления и прорыва канализационных газов в квартиру. В квартире с установленным клапаном нет риска появления неприятных канализационных запахов даже при уменьшении потока воздуха через центральный стояк. Только не следует забывать, что аэратор, как и любое другое канализационное устройство, требует периодической ревизии и обслуживания.

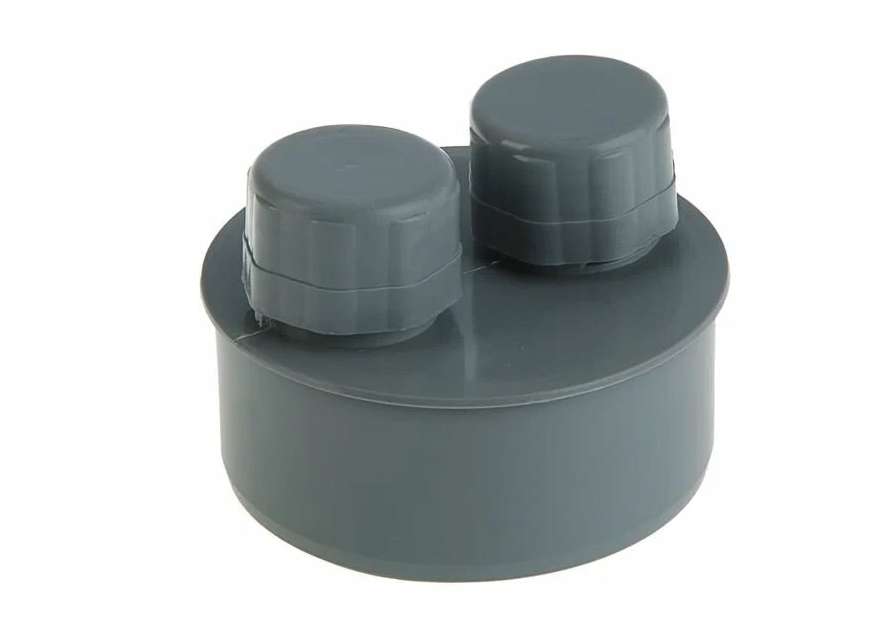

Аэратор для канализации Россия 110 мм

Завершает рейтинг аэраторов для канализации устройство под названием Россия 110мм. применяется в системах внутренней канализации для воспрепятствия выхода в помещение из труб неприятных запахов и вредных газов, а также для разряжения давления в системе. Вакуумный клапан устанавливается сверху вертикальных канализационных стояков в чердачных помещениях, туалетах, ванных и т. д., где к нему будет обеспечено бесперебойное поступление свежего воздуха.

Канализационный вакуумный клапан россия 110 мм (аэратор)

Достоинства:

• низкая стоимость
• надежная работа
• герметичность аэратора

Недостатки: не найдено

Если в Вашем доме или квартире постоянно начал ощущаться отчетливый запах канализации, значит, что система вентилирования вышла из строя, а может и вовсе отсутствует. Для того, чтобы устранить неприятный запах из сливных труб всего лишь будет достаточно установки аэраторов для канализации в нужном месте домовых коммуникаций.
