Разновидности водосточных систем Деке

Монтаж систем для водостока

Прежде чем приступать к монтажу системы, необходимо:

• произвести расчет и приобрести нужное количество различных элементов;
• подготовить инструменты, требуемые в процессе установки.

Подготовительный этап

Итак, начальный этап – это расчет необходимых элементов системы. При расчете следует учитывать следующие параметры:

• высота строения;
• длина света (периметр крыши);
• количество внутренних и внешних углов;
• площадь ската;
• ширина карниза.

Произвести расчет можно самостоятельно или с помощью специальной программы, представленной на официальном сайте компании Деке.

Правила проведения расчета водосточной системы

Если возникают проблемы с самостоятельным проведением расчета, то целесообразнее обратиться за помощью к профессионалам.

Для монтажа системы своими руками потребуется подготовить следующий список инструментов:

1. шуруповерт;
2. ножовка;
3. специальный инструмент для сгиба крепежных кронштейнов (полосогиб);
4. уровень строительный;
5. удлинитель для шуруповерта (отвертка);
6. рулетка, маркер, шнур;
7. стусло – шаблон для резки желобов под определенным углом.

Перечень инструментов, необходимых для установки водосточной системы

Процесс установки

Монтаж системы водоотведения с крыши осуществляется в соответствии с прилагаемой инструкцией:

1. на первой стадии производится разметка мест расположения основных элементов системы и крепежных кронштейнов. Кронштейны для монтажа желоба должны располагаться на расстоянии не более 60 см друг от друга. При нанесении разметки следует учитывать уклон, необходимый для слива воды в трубы, который должен составлять не менее 3 см на 1 метр длины желоба;
2. установка кронштейнов производится болтами (саморезами) после предварительной подготовки отверстий. Крепежные элементы для желобов могут быть закреплены:
   • на стропилах;
   • на крайней доске обрешетки крыши;
   • на ветровой доске;

Места для установки кронштейнов для желобов

Между кронштейном и крепежным отверстием устанавливается специальная прокладочная шайба, позволяющая компенсировать тепловое расширение.

1. аналогичным образом в определенных ранее местах устанавливаются водосборные воронки. Если производится установка системы типа «Люкс», то воронки должны быть дополнительно зафиксированы соединительными элементами;
2. устанавливаются желоба. Каждый отдельный желоб должен быть зафиксирован соединителем. При сборке системы не требуется применения дополнительной герметизации, так как соединительные элементы имеют резиновые прокладки, не допускающие разгерметизации системы;

Элемент для сборки системы водосбора

1. производится дополнительная фиксация желобов и водосборных воронок кронштейнами, которые предварительно требуется согнуть по заданному радиусу;
2. на концах желобов устанавливаются заглушки;

Установка концевых элементов системы

1. производится крепление хомутов для фиксации водоотводной трубы;
2. воронки соединяются с трубами специальными коленами, имеющими угол 45º;

Переход от воронки к трубе

1. нижняя часть трубы вводится в дождеприемник, если он предусмотрен особенностями системы или дополняется угловым коленом, позволяющим увеличить расстояние от точки сброса воды до фундамента строения;

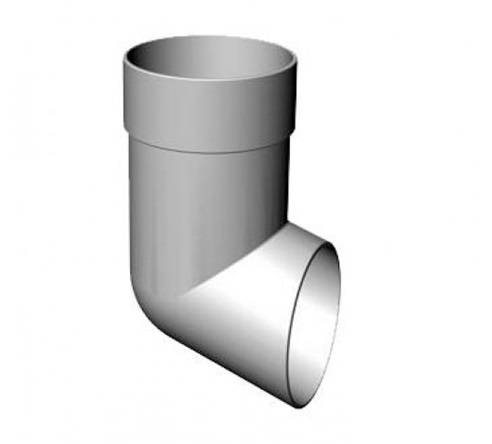

Нижнее колено водоотводящей трубы

1. инструкция по установке рекомендует дополнительно установить на желоба защитные сетки и при необходимости (в условиях эксплуатации системы при низких температурах) греющий кабель.

Дополнительные сетки для защиты желобов от мусора

Подробная инструкция по сборке и монтажу водосточной системы Деке представлена на видео.

https://youtube.com/watch?v=LzAw9Sp32yA

После сборки водосточной системы требуется провести испытания на герметичность и беспрепятственное прохождение воды по всем элементам конструкции.

Последовательность монтажа

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
• Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4.
• Надеть заглушку воронки 12 на открытый конец воронки.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

Фитинги 13 и 15 в фигурной части водослива крепятся друг с другом исключительно через промежуточный отрезок трубы 14 и крепятся на отрезке трубы саморезами.

• Закрепить нижний фитинг 15 хомутом 16 в положении “Фитинг”.
• Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
• Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
• Средний хомут устанавливается в положении “Труба”.
• Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении “Фитинг”. Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении “Труба”.
• Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
• Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
• Хомут устанавливают в положении “Фитинг”.
• Допустим вариант крепления наконечника к трубе саморезом.

(Идут в комплекте с хомутом)

• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
• Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
• Установить хомут в нужном положении («Труба»»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
• Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

В ходе монтажа виниловых водосточных систем Деке используется стандартный набор инструментов: измерительная рулетка, маркер, стусло, шнур, отвертка, ножовка, шуруповерт, перфоратор, «болгарка». Специнструмент — кронштейногиб (иногда его называют крюкогиб или полосогиб).

Принципиальной разницы в монтаже водостоков Docke Standart (предназначенных для малоэтажных зданий) и Деке Люкс (с увеличенной пропускной способностью) нет. Последовательность действий во многом совпадает, однако есть нюансы.

Модельный ряд

Водосточная система Дёке имеется на российском рынке в трёх сериях.

Standard

Эта экономичная серия лучше всего подойдет для установки под кровлю небольших дач или частных домов (площадь сбора осадков до 150 м2). Для сбора и отвода воды предусмотрены лотки диаметром 120,6 мм и водосточные трубы диаметром 80 мм. Лотки этой и другой серий сделаны симметричными, поэтому ошибиться с их установкой не получится.

В основном палитра серии представлена гранатовым, коричневым (шоколадным) и сливочным (пломбирным) колером. Поскольку российское производство использует немецкие материалы, то можно заказать и иной цвет.

Lux

Серия имеет трубы с большим сечением, чтобы отводить воду с кровель обширной площади. Соответственно, некоторые другие детали также увеличены. Заглушки даже сделаны выпуклой формы, которая эффективнее преграждает путь мощному ливневому потоку. Серия содержит такие же технические решения, как и премиум.

Водосточные системы кровли – металл или пластик?

Довольно долгое время на рынке водосточных систем лидировали металлические водосливы, которые отличались высокой прочностью и длительным сроком службы. Среди достоинств металлических водосточных систем можно справедливо отметить то, что они обладают высокой устойчивостью к горению, прочные, а также стойкие к механическим повреждениям. Но, не смотря на все преимущества, металлические водостоки крыши имеют ряд существенных недостатков:

• подверженность коррозии;
• значительный вес;
• высокая цена;
• невозможность восстановления формы при деформации.

Исходя из современного образа жизни, применение металлических водостоков чаще встречается в промышленном строительстве, отдавая пальму лидерства в малоэтажном индивидуальном домостроении пластиковым водосточным системам.

Материалы

Docke использует для своих изделий новейшие материалы с уникальными качествами. Например, для уплотнителей, применяемых в соединениях, используется силиконизированная резина, сочетающая свойства натуральной резины и полимера за счет соединений кремния и органики. Эта двухкомпонентная резина способна сохранять исходные характеристики длительное время при эксплуатации в условиях температур от –5⁰С до +48⁰C. Если же температура не превышает +10⁰С – её срок службы неограничен. Она стойка к дождям и ветрам, солнечному свету и солёной воде, превосходя своими качествами каучук.

Пластик ПВХ, из которого изготавливаются лотки, имеет удивительную прочность. Он способен, деформируясь под нагрузкой, восстановить свою форму после снятия нагрузки. Это свойство выручает в том случае, когда в желобе намерзает лёд. В месте намерзания лоток изменяет форму, однако, он полностью восстанавливает её, когда лёд растает. При правильной установке системы, воды в лотке оставаться не должно.

Преимущества и недостатки

Все изделия изготавливаются с применением современного оборудования и технических решений, а продукция проверяется на соответствие требованиям стандартов ISO 9001 v IQTest. Основные достоинства этих водосточных систем:

• Противодействуют ветровым, снеговым и механическим нагрузкам.
• Не подвержены влиянию ультрафиолета, не выцветают.
• Не поддаются коррозии.
• Универсальны и просты в установке благодаря небольшой массе и простоте конструкции.
• Легки в очистке и не требуют сложного ухода.
• Устойчивы к отрицательному воздействию атмосферных явлений и химреагентов.
• Длительный срок эксплуатации.
• Выглядят благородно.

Соединение элементов без использования клея с применением резиновых уплотнителей позволяет обеспечить его абсолютную герметичность. Так как желоба симметричны, есть возможность взаимозаменяемости заглушек на окончаниях и углах желоба.

Трубы и соединители закрепляются с помощью одного универсального хомута, позволяющего обеспечить свободное крепление трубных элементов и одновременно плотную фиксацию фитингов.

Грязь и листья, налипающие на внутреннюю сторону водосточных деталей, создают массу проблем, особенно в межсезонье. Они разбухают и закупоривают систему, что влечет за собой необходимость в восстановительных работах. Подобных недостатков лишены водосливные конструкции «Деке» благодаря особой технологии Clear Tube. С помощью этого изобретения листья и мусор не налипают на изнанку желобов и труб. Главную «защитную» функцию выполняют дополнительные продольные ребра в желобных и фитинговых элементах.

На всю продукцию производители дают письменную гарантию сроком в 25 лет. Но на деле при правильной эксплуатации система не требует ремонта в два раза дольше.

К минусам можно отнести то, что установки из пластика имеют пониженную механическую и ударную прочность.

Выбор водосточной системы по материалу

Задача №1: правильно выбрать и рассчитать водостоки. И вопрос выбора решают не столько личные предпочтения владельца, сколько другие, более объективные показатели:

• ➠ Климат в регионе (максимально возможный уровень осадков)
• ➠ Конфигурация, размеры кровли и угол ската
• ➠ Этажность дома, его возраст и выносливость несущей системы.

Выбор материала зачастую продиктован целесообразностью. Так, водостоки из меди или титан-цинка не подвержены коррозии, устойчивы к агрессивной среде, но дорогие.

Чаще всего для изготовления металлического водостока используют сталь:

• оцинкованную (в последнее время все реже — она подвержена коррозии и недолговечна),
• покрытую защитным полимерным слоем.

Такая система прочна, надежна, подходит для многоэтажных строений. Но имеет ряд нюансов:

• Металл не стоит использовать в приморских зонах, где в воздухе много солей, а также в районах с развитой промышленностью — активные вещества растворятся в воде, вступят в реакцию с металлом и сократят срок службы водостоков.
• От металлической системы стоит отказаться, если у вас старый дом, слабая несущая конструкция, фундамент или стропильная система.
• Металлические водостоки обладают низкой шумоизоляцией. Во время дождя они будут гудеть.

Популярная альтернатива — пластиковые водостоки.

Преимущества водостоков Dcke из пластика

Сразу же отметим весьма красноречивый факт: письменная гарантия от производителя – 25 лет. Это – результат многоуровневого контроля в процессе производства.

• Легкость монтажа. Это, пожалуй, одно из основных достоинств этих систем. Можно сказать, что она практически доведена до совершенства – настолько продумана ее конструкция. Бесклеевое соединение деталей с использованием резиновых уплотнителей обеспечивает его полную герметичность. Что может быть проще, чем установка пластиковых водостоков? Вставляешь одну за другой элементы конструкции друг в друга и защелкиваешь. К тому же каждое из соединений становится компенсатором, который воспринимает температурную деформацию..
• Универсальность. Поскольку конструкция желоба симметричная, она позволяет взаимозаменять заглушки на концах и углах желоба. Трубы и фитинги крепят при помощи единого универсального хомута, который обеспечивает, с одной стороны, свободное крепление труб, а с другой – плотно фиксирует фитинги. Кронштейн для желоба – очень удобный. Его можно закреплять сразу к ветровой доске и с тем же успехом использовать для этого металлические удлинители.
• Легкий вес. В сравнении с металлическими водостоки пластиковые Döcke – более универсальные. Вес 1 п. м пластиковой трубы составляет только 0,69 кг. Это настолько малая величина, что нагрузку от нее при проектировании здания не учитывают. Это дает возможность эффективно использовать подобные системы и реконструируемых зданиях.
• Им не страшны экстрестремальные климатические условия. Водостоки компании Döcke выдерживают температурные перепады в пределах от -50°С – + 50°С. Использование в производстве инновационных материалов делает их устойчивыми к коррозии, воздействию содержащихся в составе осадков агрессивных веществ, скажем, кислот и солей. Из-за слабой агдезии поверхности со льдом намерзшая в желобах и водосточных трубах ледяная корка легко отслаивается.
• Устойчивость к выцветанию. Еще одним условием качества водостока является стойкость его цвета к солнечным лучам. Верхний слой у элементов водостока Döcke выполнен по уникальной рецептуре, которая не дает им выцвести на протяжении всего срока службы.
• Технология Clear Tube. Налипшая с внутренней части элементов водостока листва может создать немало неприятностей при замерзании осенью и оттаивании весной. Она может даже полностью забить систему и придется восстанавливать ее работоспособность. Этих проблем максимально лишены системы водостока Döcke, благодаря «ноу-хау» компании – специальной технологии Clear Tube, которая не дает листве налипать на внутреннюю поверхность системы. Основную «защитную» роль играют дополнительные продольные ребра, предусмотренные внутри желобов, а также фитингов.

Монтаж водосточной системы

В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.

При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.

Держатели желобов

Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.

Пошаговая инструкция по монтажу держателей

Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:

1. Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.

   Сначала устанавливаются крайние держатели с обеих сторон

2. На них закрепляют шнур для определения мест установки остальных элементов.

   Для определения мест установки остальных крюков на крайние держатели крепится шнур

3. Проверяют уклон уровнем.

   Уклон шнура проверяется уровнем — он должен составлять 3 мм на каждый метр трассы

4. Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.

   Оставшиеся держатели устанавливают так, чтобы по ним проходил протянутый шнур

Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь

Установка труб

Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.

Пошаговая инструкция по установке водосточной трубы

Для крепления вертикальных элементов водостока выполняют следующие действия:

1. Намечают место.

   Стену размечают для крепления хомутов

2. Сверлят стену и вставляют дюбели.

   В стене сверлят отверстия и вставляют в них дюбели

3. Саморезами привинчивают хомуты.

   В установленные дюбеля саморезами крепят хомуты

4. Устанавливают трубы.

   Трубы вставляют в хомуты

5. Зажимают все элементы.

   Хомуты закрывают и зажимают винтами или защёлкивают

Сливные колена

Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.

Расчёт потребности в деталях

Собираясь за покупкой, следует сделать примерный подсчёт необходимого количества деталей водостока. Расчёт несложен. Для него нужно замерить длину кровельных свесов и нарисовать схему организации слива. Также существуют правила, которые следует соблюдать: нужно обеспечить для желобов продольный уклон не менее 2%, а между трубами водостока расстояние не должно быть более 24 м.

Пример подсчёта для одного свеса длиной 18 м

Площадь водосбора подсчитывается следующим образом:

А х В = S м2

Количество воронок:

Номинально признано, что 100 мм труба справляется с отведением осадков с площади до 220 м2. При меньших сечениях труб можно воспользоваться данными таблицы:

Количество воронок, с учетом этого, определяется по площади сбора осадков либо конструктивно: минимум одна воронка на 1 скат кровли длиной до 12 метров.

Если скат > 12 м длины, то необходимо предусмотреть две воронки.

В нашем случае Nв = 2 шт

Количество желобов подсчитывается исходя из длины деталей производителя. Для Docke она – 3 м. Длину кровельного свеса делим на этот метраж:

18 /3 = 6 шт

Соединителей на единичку меньше, чем желобов:

Nс = 6 – 1 = 5 шт

Количество угловых деталей, заглушек берётся из схемы.

Количество кронштейнов (и удлинителей)рассчитывается исходя из следующих правил:

• Расстояние между ними не должно превышать 60 см,
• По обеим сторонам воронок и соединителей ставится по кронштейну.

Общее количество кронштейнов:

Nк = А / 0,6 + 2Nв + 2Nс = 18 / 0,6 + 2 х 2 + 2 х 5 = 44 шт

Количество труб получается делением высоты стены на длину элемента (3 м) и умножением на количество воронок:

Nт = Н / 3,0 х Nв = 4,5 / 3 х 2 = 3 шт

Количество заглушек (по схеме) 2 шт;

Количество колен (при простой архитектуре) 2 х Nв = 4 шт;

Количество наконечников равно Nв = 2;

Количество сеток для воронок равно числу воронок;

Количество хомутов:

Nхом = (Н / 1,5 + 1) х Nв = (4,5 / 1,5 + 1) х 2 = 8 шт

По данным Таблицы 2 можно принять количество соединительных муфт.

Все детали системы продаются поштучно. Рациональнее всего приобретать их с запасом, потому что не всегда можно рассчитать их количество идеально точно. Кроме того, где-то детали понадобится подрезать или укоротить, а где-то – удлинить. Начиная монтаж, запас нужно иметь под рукой.

Что такое водосточный желоб и что он собой представляет?

Когда речь идет о комплектующих дождевой канализации, одним из первых вспоминают о водосточном желобе. Конечно же, отсутствие этого канала не поставит под вопрос создание водосточной системы, но из года в год, отказ или упразднение данной составляющей в целой структуре отвода воды может обернуться рядом неприятностей.

Вот основные задачи, которые выполняет водосточный желоб:

• отвечает за направление движения воды, которая стекает с поверхности здания;
• сокращает до минимума проникновение воды и отрицательное воздействие на фундамент;
• исключает вероятность размыва многокомпонентных динамичных систем в области расположения дома;
• существенно уменьшает объемы воды, которая проникает в подвальные помещения;
• сохраняет фасад и различные декоративно-архитектурные объекты в прилежном виде, противодействуя их разрушению благодаря правильно и согласованному отводу осадков.

Ко всем перечисленным плюсам еще можно добавить возможность сбора дождевой воды благодаря желобу и другим элементам водосточной системы в специальных емкостях, которые ставят на итоговом стоке.

ВАЖНО!

Сбор осадков — очень актуальный вопрос для домов и дач с земельными участками, отведенными под огород, клумбы и т. д., так как в теплое время года при необходимости полива у вас появится возможность рационально применить накопленные осадки.. Визуально подводящий канал напоминает «половинчатую», в некотором роде открытую в верхней части трубу

Обычно ее устанавливают вдоль стороны здания от угла до угла. В качестве выбора материала для изготовления данного компонента покатой структуры абсолютно нет каких-либо ограничений и в роли своеобразного сырья используют свинец, чугун, крашенная сталь или алюминий, медь и даже дерево

Визуально подводящий канал напоминает «половинчатую», в некотором роде открытую в верхней части трубу. Обычно ее устанавливают вдоль стороны здания от угла до угла. В качестве выбора материала для изготовления данного компонента покатой структуры абсолютно нет каких-либо ограничений и в роли своеобразного сырья используют свинец, чугун, крашенная сталь или алюминий, медь и даже дерево.

Что из себя представляет водосточный желоб
