Разработка и проведение системы водоснабжения загородного дома

Дополнительное оборудование для водопровода

Стандартное автономное водоснабжение включает в себя следующее оборудование:

1. Насосы и насосное водоподъемное оборудование различных типов.
2. Трубопроводы с фитингами, смесителями и кранами.
3. Оборудование для контроля и поддержания необходимого уровня давления воды в системе
4. Оборудование для очистки воды.
5. Электрическая часть системы водоснабжения:
6. проводка,
7. распределительные щиты.

Очень часто для водоснабжения дома или земельного участка используется насосная станция.

Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.

Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:

1. Насосы разных моделей и типов.
2. Накопительные резервуары с разным объемом и разной конфигурации.
3. Гидроаккумуляторы с мембраной.
4. Электрические бойлеры, ТЭНы, водонагреватели и т.д.

Насосная станция

Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.

Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.

Подключение насосной станции

От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.

К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.

Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:

1. Подключается шаровый кран на подачу воды.
2. Подключается фильтр грубой очистки (с металлической сеткой).
3. Насосная станция должна иметь демпферный бак и реле давления.

   Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.

4. Подключается датчик «сухого хода» насоса.
5. Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.

Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Кессон

Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.

Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.

При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.

Источник для водоснабжения: какой предпочесть

Водоснабжение в частном доме: разводка по зданию

Схема водоснабжения частного дома может быть реализована несколькими способами:

• От центральной магистрали;
• От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Горячее водоснабжение

Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды

Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.

Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.

Слить воду может понадобиться:

• для зимней консервации дома;
• для чистки оборудования от отложений;
• при проведении ремонтных работ.

Возвращение воды от бойлера

Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.

Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.

1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.

Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.

Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.

Рекомендации профессионалов

Помимо видео и фото, в работе всегда помогают советы опытных строителей:

• По системе должны быть равномерно распределены запорные краны, которые пригодятся в аварийной ситуации, чтобы быстро перекрыть поток воды.
• Крепить трубы в частном доме или на даче лучше всего при помощи резьбового соединения.
• Фитинги, крепления и разветвители должны быть одинаковы, если они установлены в одной системе.
• Проходить стены в частном доме можно при помощи прокладок, которые защищают материал от коррозии, повреждений, потертостей и других неблагоприятных факторов.
• По всей системе идут сливные краны, монтируя их, сделайте небольшой уклон в сторону элементы. Эта особенность нужна для того, что жидкость не скапливалась в трубопроводе.
• Покупайте фитинги, уплотнители, прокладки, ленты, крепления и прочие элементы с запасом. Если в системе все одинаковое, то при поломке вы сразу же сможете заменить деталь.
• Чем меньше изгибов – тем лучше. Каждый из них снижает давление в системе канализации и трубопровода в частном доме или на даче.

Организация водоснабжения из колодца

Невзирая на популярность скважин, все-таки многие предпочитают колодцы в качестве источника воды. По большей части причиной этого является тот факт, что при форс-мажорной ситуации вы сможете начерпать воды простым ведром.

Для начала нужно взять пробы воды из колодцев по соседству, а при получении хороших анализов приступать к выбору места под будущий колодец. Его нужно искать там, где будет обильная жила на небольшой глубине. Для этого используют и старые и новые методы.

Кроме того, важно учесть и различные санитарные нормы. На расстоянии не менее 50 м

не должно быть выгребных ям и туалетов, не должна проходить канализация, не должны располагаются компостные кучи и т. п. Кроме того, не ройте колодец неподалеку от дома, ведь вымывание песка приводит к сдвигу фундамента.

Следующим шагом будет подключение насосной станции к колодцу. Ее лучше всего расположить в подсобке или доме. По этой причине от источника до дома нужно прокопать траншею, которая будет располагаться ниже глубины промерзания земли. В нее закладывается труба (она может быть из любого материала — сталь, медь, металлопластик и т. п.). Далее нужно завести трубу в кольцо источника, а потом опустить до уровня воды. Внутри должен располагаться фильтр-сетка.

Стоит отметить, что до дна источника необходимо расстояние в 30−40 см от края трубопровода. Следующий шаг — откачка всей воды и установка штыря для крепления трубы. В трубном кольце необходимо заделать раствором цемента имеющееся отверстие.

Далее производится закапывание траншеи и обустройство замка из глины по кругу возле колодца (он должен быть 0,4-метровой глубине, толщиной в 0,5 м, и располагаться в 1,5 м от колец). Это нужно, чтобы защитить источник воды от загрязнения грунтовыми водами и осадками.

Правильный выбор насоса будет зависеть от особенностей колодца. Наиболее популярные насосы способны перекачивать воду на 9-метровой глубине и поднять ее на 40-метровую глубину. Но если ваш источник расположен на некотором удалении, то можно купить насос центробежного типа с самостоятельным всасыванием, в нем будет находиться внешний эжектор, способный поднимать на 45-метровую глубину.

В месте расположения насоса самая низкая температура должна быть +2 градуса. Грубые очистительные фильтры и обратный клапан для воды нужно ставить на входе в насос. Тонкоочистительные фильтры монтируются уже на выходе из насоса. Далее производится подключение реле давления и т. п

Важно отвести трубопровод к коллектору, распределяющему воду. Насос соединяется с контрольным щитком

Теперь вам нужно только собрать водопроводную систему.

Монтаж системы водоснабжения в домах из дерева, пенобетона или газобетона

Для зданий из газобетона обычно выбирают разводку труб, спрятанную в стяжке. Выходы трубопровода делают в стене, для этих целей газобетон штробят. Чтобы сделать штробу, применяют специальный инструмент – штробрез.

Прокладка труб осуществляется в гофре или утеплении (изделия из сшитого полиэтилена в этом не нуждаются). Чтобы поднять трубопровод к прибору сантехники или бытовой технике, в стене делают штробу, в которую укладывается труба и монтируется водорозетка. Затем всё замазывается затиркой.

Для деревянных домов характерна открытая последовательная разводка. Для неё используют полипропиленовые или медные трубы. Однако в современных строениях каркасного типа можно спрятать разводку в полах, а водорозетки скрыть получиться только за мебелью

Как своими руками сконструировать внутреннюю систему водоснабжения в частном доме

Изготовить внутреннюю разводку в доме своими руками намного проще, чем копать колодец или бурить скважину. Для этого необходимо запастись необходимым количеством пластиковых труб 1/2Ø и 3/4Ø, запорной арматурой и разного рода фасонными частями для трубопровода. При необходимости можно соорудить коллектор, который значительно позволит увеличить КПД всей трубопроводной системы. Чтобы своими руками сконструировать внутри дома водопровод нужно не так уж и много инструментов. Для полипропиленовых труб понадобится паяльник и ножницы для резки этих труб. Металлопластиковые трубы вообще требуют только набора гаечных ключей и этих же ножниц. Чтобы знать сколько и каких фитингов вам нужно, требуется, как и говорилось в начале, сделать подробный проект трубопровода.

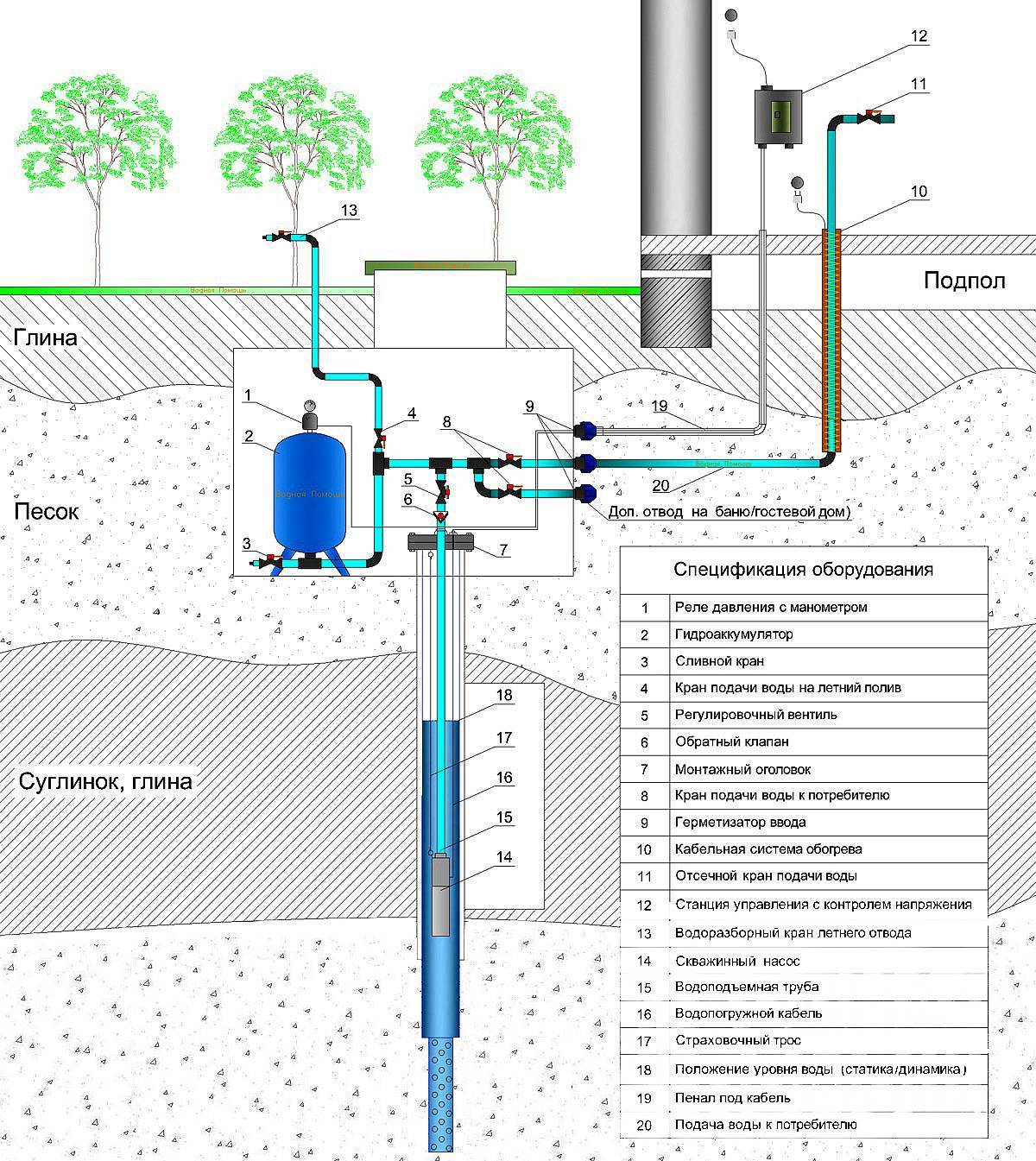

Подробная схема внутреннего водопровода для частного загородного дома

Если вы не обладаете навыками работы с паяльником и вообще сборки трубопроводов, то стоит подумать о том, не лучше ли доверить эту работу специалистам. Если же вы все же решили справиться своими силами, то вначале потренируйтесь на обрезках труб, чтобы не испортить всю систему и придерживайтесь рекомендаций специалистов.

Таким образом, сооружение автономной системы водоснабжения для загородного дома «с нуля» является делом достаточно трудоемким и ресурсоемким, но посильным для тех, кто не боится физического труда и умеет обращаться с ручным инструментом.

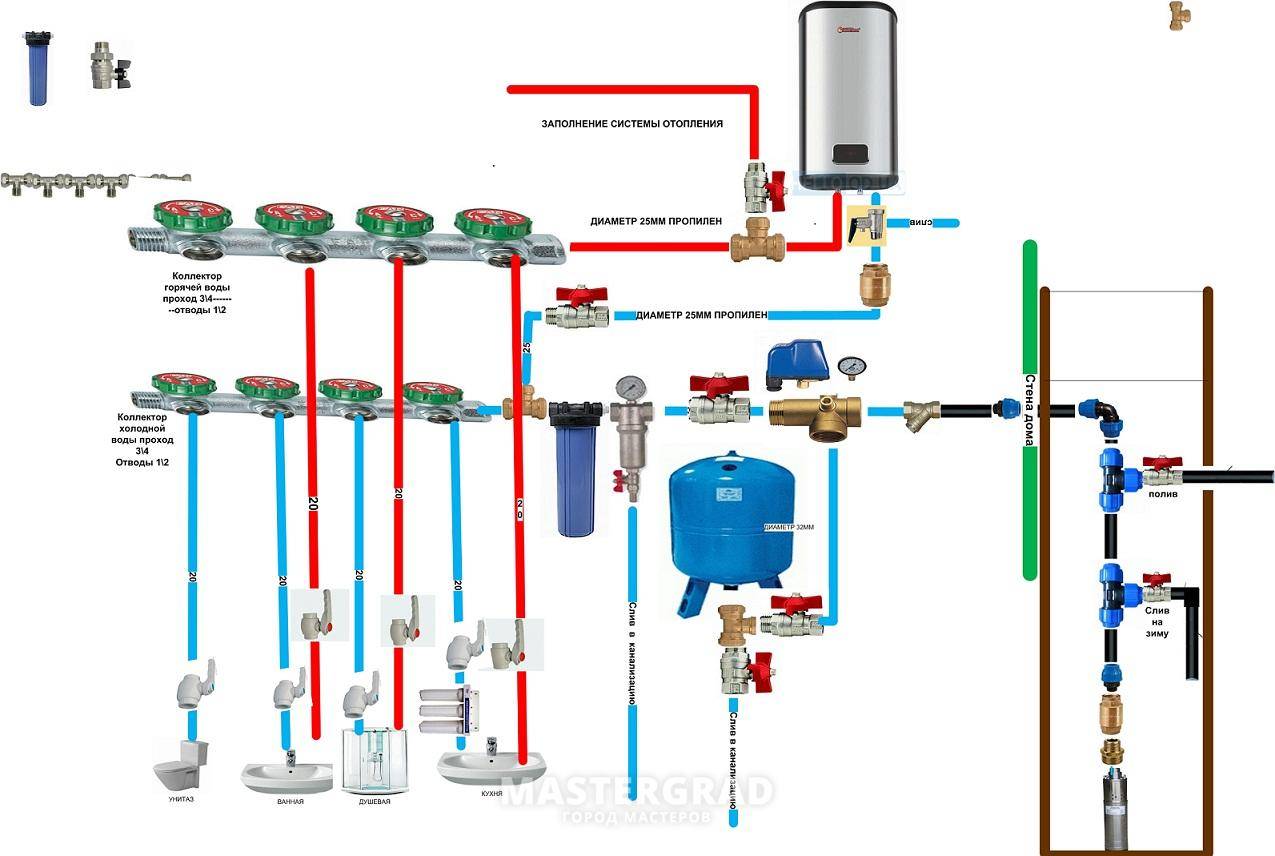

Схема системы подачи воды в доме

Если кратко, то схема снабжения водой из колодца состоит из таких составляющих:

1. Собственно источник для получения воды.
2. Насос для перекачки жидкости.
3. Гидроаккумулятор, чтобы создать давление.
4. Очистительные фильтры. Чтобы оборудование было подобрано правильно, необходимо брать пробы жидкости и анализировать их. Воду, которая будет использоваться для различных технических нужд (полив, мытье авто и т. п.) не обязательно очищать, поэтому ее подводят по трубе отдельно от системы.
5. Для получения ГВС производится монтаж специального оборудования (бойлер, котел, колонка и т. п.).
6. Создается система водопроводных коллекторов.

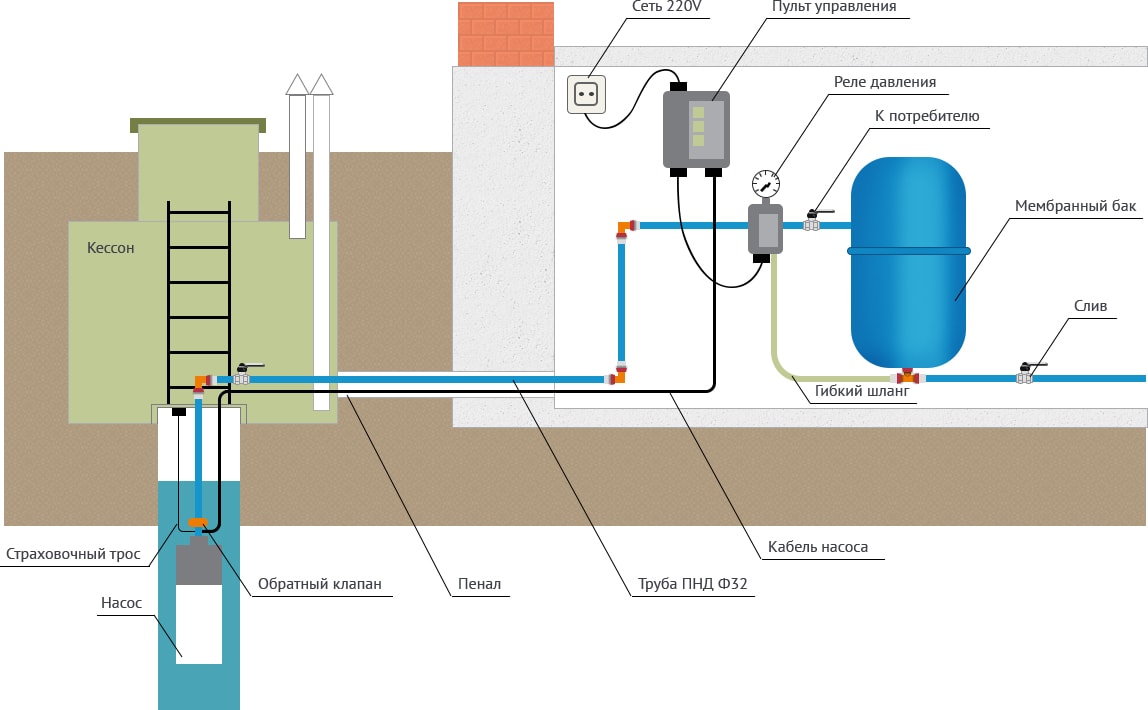

Еще несколько вариантов схем:

Нормативные требования

1. Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

• Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
• Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

• Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
• При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
• При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

• Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
• Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

• Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
• Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
• Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

• Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
• Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

• На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
• Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Накопительная емкость

Накопительный бак значительного объема может выполнять функции:

• Основного источника воды. Скальный грунт или особенности рельефа могут сделать бурение скважины или рытье колодца невозможным или нерентабельным. В этом случае дом снабжается привозной водой;
• Резервного источника на случай перебоев в централизованном водоснабжении. Именно эта схема реализована в доме автора статьи;
• Ресивера при подаче воды насосом из скважины или колодца.

За наполнение бака отвечает насос с поплавковым датчиком и реле питания или обычный заливной поплавковый клапан (такие стоят в сливных бачках).

Клапан с поплавком автоматически наполняет емкость при подаче воды

Водоснабжение из емкости может быть реализовано двумя способами:

1. Самотеком: бак устанавливается на чердаке, подставке или на возвышении рельефа. Водопровод подключается непосредственно к выходному патрубку бака через шаровый кран или вентиль, позволяющий осушить внутренний водопровод для ремонтных работ без потери воды в емкости.

При этом выходной патрубок должен возвышаться над верхней точкой разбора воды как минимум на три метра: именно такой минимальный напор необходим для работы бытовой техники (водонагревателей, стиральных машин и т.д.);

Водоснабжение из скважины с емкостью-ресивером и самотечным водопроводом

2. С помощью уже знакомой нам насосной станции. Ее входной патрубок подключается к выходу бака через обратный клапан. Емкость с насосом могут быть установлены в подвале дома: это полностью решает проблемы обогрева и прочности основания.

Вода из установленного в подвале бака подается в водопровод насосной станцией

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость – нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress – на 80 л.

Горячее водоснабжение

Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды. Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.

Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.

Слить воду может понадобиться:

• для зимней консервации дома;
• для чистки оборудования от отложений;
• при проведении ремонтных работ.

Возвращение воды от бойлера

Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.

Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.

1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.

Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.

Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.

Инструкция по монтажу узла коллектора

Колектор («гребенка») должен иметь необходимое количество выводов для всех сантехнических приборов. Хорошим вариантом будет монтаж коллектора с резервными выходами для подключения дополнительных приборов в перспективе. Резервные выходы закрываются заглушками.

Монтаж коллекторов горячего и холодного водоснабжения

Порядок монтажа гребенки:

1. В месте установки коллектора первым делом на подающем стояке выполняется монтаж запорной арматуры. Это требуется на случай отключения всей системы водоснабжения.
2. После монтируются очистные фильтры для задержки как крупных, так и более мелких взвесей в воде.
3. Устанавливается обратный клапан. Он предотвращает обратную подачу воды в случае уменьшения давления в системе водоснабжения.
4. Монтируется узел коллектора в сборе.

В продаже имеются «гребенки» многих видов. Они изготавливаются из латуни, полипропилена. Коллекторы продаются часто с двумя или четырьмя выходами, для большего количества выходов, «гребенки» соединяются между собой. Можно выполнить устройство коллектора своими руками, часто их выполняют из полипропиленовых элементов.

Система с накопительным баком

Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины  — неважно)

Работает эта система так:

• Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
• За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
• При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

• При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
• При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды  — тоже один из сигналов).
• Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант  — построить вышку рядом с домом, на которой расположить бак для воды.

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумулятором

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

• Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
• При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Этапы выполнения работ по подаче воды из скважины

Какую бы скважину вы не использовали для организации водоснабжения своего загородного дома, для нее потребуется определенное оборудование, которое следует устанавливать в следующем порядке:

Нужно приобрести глубинный насос достаточной мощности, которая позволит не только поднять воду с глубины скважины, но и создать достаточное давление в системе, позволяющее исправно работать всем сантехническим приборам. Характеристики насосов имеются в технической документации к ним. Глубинный насос опускается непосредственно в скважину и крепится стальным тросом в подвешенном состоянии. Он не должен касаться дна скважины, но в тоже время должен находиться далеко от водной поверхности. Кабель, подводящий к насосу электроэнергию, должен быть водостойким.
Затем устанавливают блок автоматики, позволяющий управлять всей работой насоса. Эта автоматика оборудована защитными устройствами, предохраняющими дорогой агрегат от скачков напряжения, перегрева или «сухого хода»

Внимание! Этот этап не стоит игнорировать, так как в условиях постоянно скачущего напряжения поломка насоса – дело времени.
Такие системы желательно снабжать вместительным гидропневмобаком, который не только накапливает воду и снижает количество включений и выключений насоса, но исключает риск гидроударов, которые могут привести к выходу из строя оборудования. Оптимальным вариантом для загородного дома является гидроаккумулятор на 100 л.
Еще одним важным сооружением, защищающим систему от замерзания, является кессон

Его следует установить на такой глубине, чтобы промерзание грунта там отсутствовало. Вся разводка в дом идет уже от него. Это сооружение необходимо тщательно утеплить теплоизоляционным материалом, желательно пенопластом, так как он на намокает.

О внешней системе водоснабжения сказано достаточно много, поэтому перейдем к рассмотрению устройства внутренней разводки.
