Как правильно обустроить систему водоснабжения частного дома из колодца

Утепление

Перед тем, как завести воду из колодца в дом, необходимо устроить термоизоляцию для подводной трубы (при эксплуатации в зимние месяцы). Однако при сезонном использовании также желательно принять минимальные меры по защите труб от промерзания. Для этого:

• траншея прокладывается на 20 см ниже уровня промерзания грунта (уточнить глубину для своего региона можно по карте. При этом для возможности слива воды из системы водоразбора траншея выполняется с уклоном (2…7 градусов) от жилья к колодцу;
• используются не металлические, а пластиковые или металлопластиковые трубы;
• труба подачи прокладывается не непосредственно в траншее, а в технологической трубе;
• дно траншеи и пространство вокруг трубы засыпается гравием, керамзитом или другим утеплителем в виде гранул или крошки (пенопласт). Толщина «подушки» под трубы для средней полосы РФ составляет 30…50 см;
• поверх траншеи укладывается плитный утеплитель, одновременно защищающий трубу от ударов и давления грунта.

Другой вариант защиты труб от промерзания – устройство обогреваемого трубопровода. Дополнительные расходы на энергоснабжения компенсируются гарантированной сохранностью водопровода даже при сильных морозах.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Как найти воду на участке для колодца

Прежде чем установить водопровод в частном доме из колодца, необходимо найти место, где проходит водоносная жила. Есть несколько способов, чтобы определить данное место, вот они:

• воспользоваться помощью специалистов, которые проведут геологические изыскания;
• узнать у соседей;
• старый метод – наблюдение за росой. В местах большого скопления росы воды проходит максимально близко к поверхности;
• проверку можно произвести с помощью предварительного бурения скважин;
• применить метод биолокации. При этом используются электроды или металлическая проволока в форме буквы «Г». Необходимо удерживать длинные части, а короткие должны свободно вращаться. Где они соединятся, там располагается источник.

Специальные приспособления помогут быстро отыскать нужное место

Водоносный канал рекомендуется искать в период с июня по сентябрь. Также есть и определенное время для поисков – это 6 утра, с 16 до 17, с 20 до 21 часа и с 00 до 01 часа ночи.

Массажер

Подготавливаем инструментарий для монтажа трубопровода

Для подачи холодной воды допускается использование любых пластиковых труб: полипропилена, металлопластика и др.

Термостойкий отрезок нужно использовать только на участке, отходящем от бойлера. Материал отлично сопротивляется давлению, не подвержен гниению, внутренняя поверхность гладкая, что положительно сказывается на скорости движения потока.

Кроме того, это самый недорогой вариант и самый простой, в плане монтажа. Например, полипропиленовые трубы соединяются при помощи недорогого паяльника, которым легко научится пользоваться даже новичку. Другие пластиковые трубы, как элементы конструктора, собираются на фитинги.

Водопровод премиум-класса можно заказать из меди. Металл обладает многими положительными характеристиками, но ещё и улучшает качество питьевой воды. Правда и цена на такие трубы немалая.

Сталь специалисты не советуют использовать из-за её подверженности коррозии. Внутри водопровода быстро вырастет слой отложений, примеси будут подмешиваться в воду, да и сами трубы могут дать течь, и потребуется их замена и масштабный ремонт.

Итак, при использовании металлических труб заготавливают:

• сварочный аппарат;
• нужное количество электродов;
• ленту ФУМ;
• переходники, муфты;
• набор ключей (разводной, гаечный, газовый);
• заглушки, сгоны;
• болгарка для «раскроя».

Для пластикового водопровода понадобятся:

• паяльник и насадки (для полипропиленовых труб);
• фитинги и газовый ключ (для всех остальных труб);
• лента ФУМ;
• ножовка по металлу для «раскроя».

Колышки и верёвка помогут на местности разметить расположение будущей магистрали. А без лома и лопаты не обойдутся ни одни землеройные работы.

Делаем гидроизоляцию сооружения

Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:

• Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
• Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.

Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Как правильно устроить ввод системы в дом

Наиболее оптимальным вариантом будет копка траншеи от колодца до дома. Ввод должен осуществляться на глубине не менее полуметра – таков средний уровень промерзания грунта наших широт. Однако все здесь зависит от области, а так же ее климатического пояса. В некоторых регионах России зимы достаточно суровы, продолжительны, что предполагает промерзание почвы на большую глубину.

Неплохим выходом может стать обмотка вводной трубы термопроводом для возможности экстренного прогрева при необходимости. Но для этого нужно обладать некоторыми знаниями электротехники. Да и приобретение дополнительного оборудования может ударить по карману.

Схема дачного колодезного водопровода

Схему подводки составляют с учетом планировки дома или коттеджа, расстояния до колодца, количества и назначения точек водозабора.

Пример устройства трубопровода, поставляющего воду из колодца в дачный дом:

1. Насос погружной (помпа). Его подвешивают на тросе и крепят кабель электропроводки.
2. Обратный клапан. Это устройство предотвращает стекание воды вниз при остановке перекачки.
3. Сливной кран. Его устанавливают для консервации колодца на зиму в самой нижней точке трубопровода.
4. Штуцер пятивыводной.
5. Манометр.
6. Реле (датчик) давления. Это прибор для автоматического включения и отключения насоса.
7. Реле сухого хода. Это устройство для защиты помпы от работы без воды. Его ставят, только если у насоса нет поплавкового выключателя, а у реле давления нет функции защиты от сухого хода
8. Гидроаккумулятор (или накопительный бак). Это емкость для накопления воды и компенсации ее температурного расширения, предупреждения перепадов давления.
9. Шаровой кран.
10. Фильтр предварительной очистки от глины, песка, ила, ржавчины и других механических примесей.

Насос, обратный клапан, сливной кран находятся внутри колодца. Остальное оборудование устанавливают в помещении, подвале или подполе. Если не позволяет площадь домика, то возле колодца необходимо организовать приямок. Его утепляют, если планируется пользоваться водопроводом и зимой.

Прокладка водопровода.

Устройства соединяют между собой трубами. Количество изгибов и стыков должно быть минимальным. Выход к колодцу можно проложить через подвал или подпол. Схему расположения и глубины залегания трубопровода, скрытого под землей, нужно сохранить. Она понадобится при строительстве новых сооружений.

Помпу поверхностного типа ставят в доме или приямке. К всасывающему патрубку присоединяют трубу, которую выводят в колодец. На входе устанавливают сетчатый фильтр. Перед насосом монтируют фильтр грубой очистки (грязевик), обратный клапан. На выходе ставят фильтр тонкой очистки.

Для поднятия воды с глубины от 8 до 30 м поверхностному насосу понадобится выносной эжектор. Его размещают внутри колодца. К эжектору подводят 2 трубы — по первой вода поднимается вверх, по второй часть потока возвращается к прибору для создания перепада давления.

Ввод в дом

Чтобы завести трубопровод в дом, необходимо проделать отверстие в фундаменте, если оно не было предусмотрено на этапе строительства загородного дома или дачи. Обычно водопровод промерзает именно в месте ввода в дом. Для того чтобы этого не произошло, вокруг трубы в месте ввода устанавливают муфту – небольшой отрезок трубопровода большего диаметра. Кроме этого место ввода тщательно утепляется. Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм.

Утепление и изоляция ввода выполняется так:

1. В отверстие в фундаменте вставляется муфта.
2. Через муфту пропускается трубопровод и утепляется.
3. Для гидроизоляции ввода между трубой и муфтой забивают канат.
4. Затем это место заполняется герметиком, монтажной пеной или глиняным раствором.

Видео инструкция и схема прокладки труб для подачи воды из колодца в дом:

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Монтаж трубопровода внутри дома как развести трубы по разным помещениям

Перед началом выполнения работ необходимо составить детальный план размещения потребителей и помещений внутри дома. Это поможет составить точную смету и определится заранее с необходимым количеством материала.

Для монтажа трубопровода в доме можно применить коллекторную или тройниковую схему.

Коллекторная сема:

Коллекторная разводка водопровода в частном доме

Также важно как будет монтироваться водопровод. Если дом уже построен и выполнен ремонт, то выполняется наружный монтаж

Если работы выполняются на этапе строительства, то чаще применяют внутренний.

Сегодня чаще для монтажа используются паячные или полипропиленовые трубы. Они надежны, недорогие и с монтажом ПП труб справиться каждый. Подробнее о пайке полипропиленовых труб можете ознакомиться в статье «Пайка полипропиленовых труб: таблица температур, инструкция по монтажу + топ лучших ПП систем»

Тройниковая схема:

Тройниковая схема водопровода в доме

Порядок выполнения работ при тройниковой схеме:

• Подключение начинается с соединения трубы с гидроаккумулятором;
• Используя тройник, вода подключается к системе очистки воды;
• Далее труба прокладывается ко всем потребителям, которые также подключаются через тройник;
• Все потребители подключаются через запорный кран;
• Прокладка горячей воды проходит также, через тройник после системы очистки подключаем холодную воду к бойлеру;
• Трубу с горячей водой подводим к потребителям и подключаем через тройник.

Трубу с горячей водой необходимо вести выше холодной и при наружном монтаже чаще использовать кронштейны.

Какие трубы выбрать для водоснабжения дачи?

После того как все основные элементы установлены их необходимо соединить трубами. Для этой цели применялись полипропиленовые трубы. На мой взгляд, этот тип труб является компромиссом между стоимостью и сложностью монтажа. Вообще для водопровода на даче полипропиленовые трубы выигрывают по отношению к остальным видам труб благодаря следующим особенностям.

• Если в них осталась вода на зиму, то вероятность их разрыва не большая, т.к. полипопилен достаточно пластичный материал.
• Стоимость их и необходимой фурнитуры низка, по сравнению с другими видами труб.
• Монтаж их очень прост.

Монтаж труб водопровода

Вот так выглядят трубы, установленные на свое место.

Теперь переходим в баню и паяем водопровод там.

После того как все трубы спаяны и все элементы водопровода соединены между собой. Можно установить смеситель на кухне, сифон в мойку, смонтировать смеситель для душа и провести канализацию.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Из чего состоит

Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

• на всасывающей трубе — сетчатый фильтр;
• перед входом в насос — фильтр грубой очистки;
• перед подачей в дом — фильтр тонкой очистки.

На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки.

Особенности водоснабжения из колодца

Обычный колодец использует безнапорные водоносные пласты, которые «опираются» на первый водоупорный слой. Считается, что оптимальная глубина шахтного колодца лежит в пределах 6-10 м. Все, что выше – это дождевая или талая вода, которая не успела пройти естественную фильтрацию, и от ее проникновения защищают сам колодец. Поэтому, в какой-то мере обустройство колодца сложнее, чем скважины, ведь у последней металлическая труба служит надежным барьером от «грязной» грунтовой воды. Если колодец глубже 10 м, то экономически целесообразней обустроить скважину на «песок».

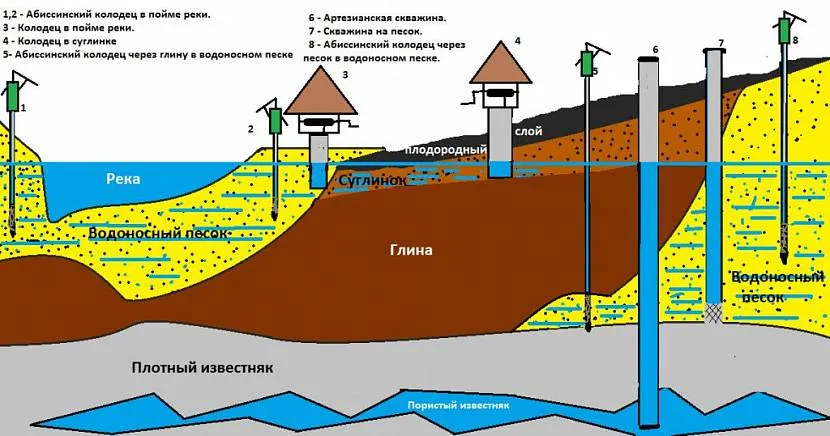

Способы добычи воды в зависимости от залегания водоносных пластов Источник giropark.ru

Другая особенность, усложняющая обслуживание системы водоснабжения дома из колодца – это влияние на работу насоса твердых частиц, присутствующих во взвешенном состоянии в воде.

А главная особенность – невысокий дебит (производительность) большинства колодцев. Он не превышает 1 м3/час, обычно гораздо меньше, и зависит не только от особенностей участка, но и от погодных факторов в каждом году. То есть, это величина не стабильная, как в скважине «на известь», и в засушливые годы уровень воды может падать на одно-два «кольца».

Устройство гидроизоляции колодца

Любой материал, даже самый прочный, который соприкасается с влажным грунтом, постепенно разрушается. Поэтому, чтобы водоснабжение в загородном доме из колодца работало долго, надо стенки сооружения гидроизолировать. Это делается еще до того, как кольца будут опускаться в скважину. Их внешние поверхности просто обрабатываются битумной мастикой в два-три слоя.

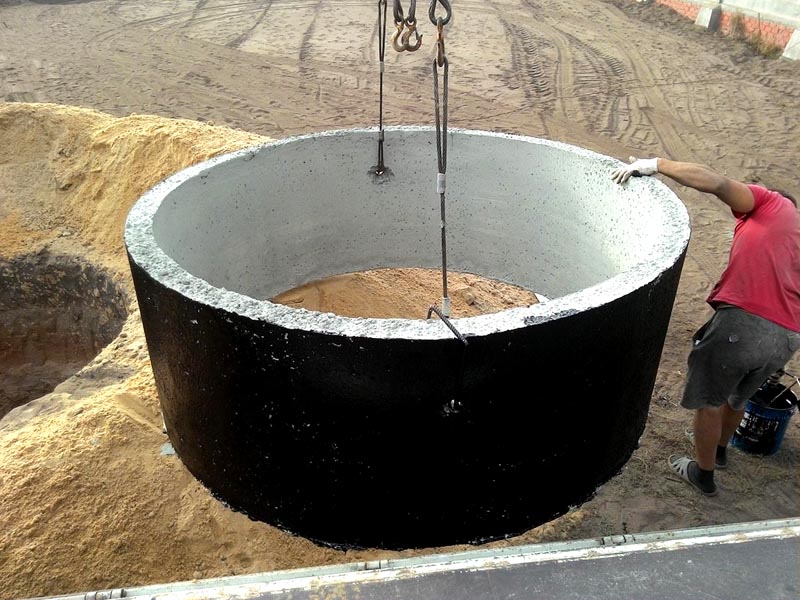

Битумная гидроизоляция колец

Иногда, если сборка колодца производится после полного выкапывания ствола шахты, тогда гидроизоляцию наносят на готовую конструкцию после заделки стыков с внешней стороны. При этом можно использовать не обмазочную изоляцию, а оклеечную в виде рулонов битумно-полимерных материалов. Здесь меняется объем земляных работ, потому что шахту придется расширить до 1 м с каждой стороны, чтобы можно было бы в нее спуститься и провести гидроизоляционные мероприятия.

Гидроизоляция стыков

Важный момент – это изоляция стыков. С нижними кольцами все понятно. Что касается верхних, то здесь надо использовать растворы на основе цемента с гидроизоляционными свойствами. К таким относится сухая смесь Аква-Бетон. Ее просто наносят в стык между ЖБИ при монтаже один на другой. Сохнет раствор в течение 14÷16 часов.

Смесь Аква-Бетон

Прокладка наружного трубопровода

Для ввода трубопровода в стенке колодца пробивается отверстие. Ввод стоит хорошо герметизировать после прокладки труб и полного окончания работ по их монтажу. К скважине ввод подключается через адаптер, приямок или кессон.  Обычно место подключения должно располагаться не выше 1-1,5 м от уровня поверхности земли.

Дальше работы по монтажу труб водоснабжения ведут одинаково и для подключения к колодцу, и для скважины:

1. Прежде всего, необходимо отрыть траншею от колодца до стен дома. При этом траншею стоит заглубить на 40-50 см ниже уровня промерзания грунта. Примерную схему монтажа можно найти в сети.
2. Проводка труб выполняется так, чтобы на каждый метр длины превышение составляло 15 см. Поэтому траншею роют с уклоном. Это обеспечит необходимый уклон в сторону водозаборного сооружения.
3. После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется.
4. Затем укладываются и соединяются все участки трубопровода.
5. После труб в траншею укладывают кабель от насоса.

1. Перед закапыванием траншеи нужно провести испытание системы под давлением, в 1,5 раза превышающим рабочее.
2. Если система нормально функционирует, водопровод можно закапывать. Сначала насыпают песка на высоту 10 см. Песок вокруг труб не стоит слишком сильно трамбовать, чтобы их не повредить. В завершение траншея засыпается грунтом.

Если ваша дача или загородный дом находится в суровых климатических условиях, то укладку труб от скважины или колодца проводят несколько по-другому. Такой вариант можно использовать и в средних широтах, если вы решили устроить ввод выше уровня промерзания грунта. Монтаж наружных труб водоснабжения ведут в таком порядке:

1. Траншею роют на глубину 60 см.
2. Её дно засыпают слоем керамзита, шлака или пенопластовой крошки высотой 150-200 мм. Утеплитель трамбуют.
3. Трубы обязательно утепляются. Для этого вокруг них наматывается специальный утеплитель и фиксируется гофрированным кожухом.  Также неплохим вариантом утепления труб является использование греющего кабеля. Его укладывают в траншею вместе с трубами.
4. Затем трубы засыпаются тем же утеплителем сверху на высоту до 200 мм, он слегка трамбуется.
5. Дальше схема работ аналогична предыдущему методу укладки. Система проверяется, траншея засыпается.

Вариант разводки водоснабжения

Составляя схему водоснабжения дома, необходимо выбрать, каким способом будет осуществлена разводка труб. Всего существует три варианта:

• тройниковый способ;
• коллекторный способ;
• комбинированный способ.

Тройниковый способ разводки трубопровода в частном доме

Данный вариант прокладки труб подойдёт для тех домов, где не планируется размещение большого количества потребителей воды. А также отсутствует возможность скрыть трубы в стенах и полах.

Такой способ разводки предусматривает наличие магистральной трубы по всему дому (одна идёт на горячую воду, другая – на холодную). Когда в каком-то месте необходимо установить потребитель воды, в магистральном трубопроводе делается врезка и устанавливается тройник.

Особенности тройниковой разводки:

1. Данный способ предусматривает минимальное количество труб в доме. Даже если их не удастся спрятать, они не испортят внешний вид. Это может стать решающим в случае, когда дом построен много лет назад, а у владельца нет желания перестраивать его или делать капитальный ремонт.
2. Дёшево. Минимум труб – минимум затрат на материалы и на прокладку.
3. Невозможность полноценно использовать при большом количестве потребителей воды. Если построена достаточно длинная магистраль, то до последней точки потребителя (если до этого уже есть точки забора воды) может не хватить напора.

Тройниковый или последовательный способ разводки зачастую применяется в небольших домах и на дачах.

Параллельная разводка труб в доме

Когда в доме насчитывается несколько санузлов, в которых установлены душевые кабины, ванны, унитазы и биде, имеется кухня со стиральной и посудомоечной машиной, то возможности сделать последовательную разводку нет, на помощь приходит коллекторный способ обустройства водоснабжения.

Этот тип разводки также называют лучевым, он предполагает наличие в системе коллектора. Их нужно два: один для холодной воды, второй – для горячей. От коллектора на каждого потребителя отходит отдельная труба.

Характерные особенности параллельной разводки:

1. Для каждой раковины и ванны идет по две трубы (горячая и холодная вода), а также по одной на унитазы и бытовую технику. Если не получиться скрыть все эти изделия, то может значительно пострадать дизайн интерьера. Такой вариант разводки целесообразно делать либо на этапе строительства, либо во время капитального ремонта.
2. Большие финансовые затраты. Большое количество труб, необходимость прятать их, штробить стены – всё это требует денежных вложений.
3. Трудозатратный вариант. Монтаж такой системы водоснабжения намного дольше и сложнее, нежели тройниковый.
4. Хорошее давление. Включение одного потребителя никак не влияет на напор в другом. Поэтому можно одновременно пользоваться любыми сантехническими приборами и бытовой техникой.
5. Возможна замена смесителя, не перекрывая воду во всём доме.
6. Требуется пространство под коллекторы. В принципе для большого дома (а именно для таких и целесообразно делать лучевую разводку) не составит проблем выделить место под техническое помещение.
7. Неудобно сливать воду на период холодов. Для этого понадобиться насос, подключенный к коллекторам.

Параллельную разводку уместно делать в больших домах и коттеджах.

Монтажная схема данной разводки:

При центральном водоснабжении счётчики воды обязательны, если источник воды колодец/скважина – они не нужны.

Комбинированная разводка

Из названия можно понять, что данный тип разводки предусматривает одновременное использования предыдущих двух методов. В этом случае несколько потребителей подключаются по тройниковому способу, а потом подсоединяются к коллектору.

Таким образом, в доме получиться несколько линий последовательной разводки. Благодаря такому подходу можно значительно сэкономить, даже имея много потребителей воды. Особенно это касается тех домов, где существует необходимость прокладки труб с одного конца в другой.

Скрытый и открытый монтаж

Трубы можно проложить двумя способами: открытым и скрытым. Последний предполагает обустройство разводки в полах и стенах. Как вариант – трубы прячутся в короб из гипсокартона. Чаще всего такой монтаж применяется при коллекторной разводке, которая предполагает большое количество труб, а вот последовательную обычно оставляют открытой.

При использовании смешанной разводки частично трубы можно оставить открытыми, а другую часть труб – спрятать.

Как обеспечить давление и напор в трубопроводе

Давление в системе – очень важная часть водопровода. Без этого водяной столб не поднимется. Чтобы давление всегда сохранялось на уровне 2–3 кг, стоит позаботиться об установке расширительного бака и автоматического клапана для его сброса.

Когда открывается кран в смесителе, жидкость начинает поступать из расширительного бака соответственно давление в трубе падает и клапан срабатывает на включение насоса, так вода поступает без задержки прямо в систему. Этот процесс абсолютно автономен и автоматичен.

Совет: при круглогодичном использовании водоснабжения ее нужно несколько раз в году подвергать проверке. В начале и в конце зимнего сезона следует полностью проверить видимые стыки трубопровода и опрессовать систему. Именно опрессовка трубы перед холодами позволит избежать проблем с утечкой воды и не допустить аварийной ситуации.
