Нюансы производства
Наружный диаметр металлопластиковой трубы — постоянен на 100% и контролируется в процессе производства. В процессе экструзии мягкая пластиковая труба проходит через обработку холодными температурами. Поскольку пластик при охлаждении сжимается, точно контролировать можно только один размер трубы: внутренний или внешний
Обычно производитель уделяет внимание именно внешнему диаметру — чтобы при установке трубы хорошо совпадали с фитингами. Толщина стенки трубы изменяется в зависимости от номинального давления
Чем выше давление, тем толще стенка. Соответственно, чем ниже давление, тем тоньше стенка. Однако внешний диаметр всегда должен быть одинаковым, чтобы труба и фитинги соответствовали друг другу должным образом.
Это часто создавало проблемы инженерам-проектировщикам, поскольку они привыкли делать свои расчеты расхода на основе внутреннего диаметра трубы, поскольку это определяло показатели расхода и напора. Чтобы найти решение, был установлен ряд стандартов.
Тем не менее стоит отметить, что у металлопластиковых труб достаточно тонкие стенки. Поэтому при разных размерах металлопластиковых труб, внутренний и наружный диаметры практически одинаковы.
Факторы, влияющие на выбор трубного диаметра
Трубопровод водоснабжения предназначен для транспортировки к точкам разбора холодной и горячей воды необходимой температуры и напора. Если температурные параметры зависят от свойств источника и теплопроводности труб, то напорные характеристики определяются трубными размерами. То есть, чем меньше сечение и больше длина трубопровода, тем ниже давление воды будет на конце линии.
С учетом вышеизложенного, на выбор диаметра водопроводной трубы влияют следующие факторы:
- Напор на входе внутреннего водопровода. При индивидуальном водоснабжении он задается автоматическими приборами (реле давления).
- Длина трубопроводной магистрали.
- Необходимый напор в точках водоразбора.
- Количество, вид и сечение проходных каналов запорной и регулирующей арматуры, приборов учета, насосного оборудования по пути следования воды. Любое сужение прохода на пути водотока значительно повышает гидропотери.
- Число поворотов и изгибов магистрали. Каждый поворот и изгиб создает сопротивление водному потоку и увеличивает гидравлические потери.
- Объемы водопотребления. Фактор напрямую связан с количеством точек подключения сантехприборов – чем их больше, тем большее понадобится сечение труб.
- Схема разводки трубопровода. Если магистраль подходит последовательно к каждому прибору, ее диаметр делают больше. При использовании коллекторной подводки внутреннее сечение труб берут поменьше.
| Наружный диаметр трубы, подходящей к дому (мм) | Примерный расход воды, который можно получить изданной трубы. | Потребитель | Расход, л/мин | Расход, м3/ч | |
| Умывальник с раковиной | 10 | 0,6 | |||
| л/мин | М3/час | ||||
| Умывальная раковина | 10 | 0,6 | |||
| Ванна/гидромассаж | 18 | 1,08 | |||
| 20 мм | 15 л/мин | 0.9 мЗ/час | |||
| Душ | 12 | 0,72 | |||
| 25 мм | ЗО л/мин | 1.8 мЗ/час | Туалет | 7 | 0,42 |
| 32 мм | 50 л/мин | 3 мЗ/час | Биде | 6 | 0,36 |
| Стиральная машина | 12 | 0,72 | |||
| 40 мм | 80 л/мин | 4.8 мЗ/час | Кухонная мойка | 12 | 0,72 |
| 50 мм | 120 л/мин | 7.2 мЗ/час | Посудомоечная машина | 8 | 0,48 |
| Водоразборный кран 1/2” | 20 | 1,2 | |||
| 63 мм | 190 л/мин | 11.4 мЗ/час | |||
| Водоразборный кран 3/4″ | 25 | 1,5 |
Таблица 3. Сводная таблица пропускной способности трубопроводов и водопотребления отдельными сантехприборами
Таблица диаметров водопроводных труб
Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.
Стальная труба 76х3 подразумевает:
- наружный диаметр изделия 76 мм;
- толщина стенки 3 мм;
- внутренний проход будет составлять 70 мм.
Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.
2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.
Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения
Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители
Пластик между собой можно спаять, металл варится электро, газосваркой.
Стальные
Таблица размеров стальных труб
При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:
- крупного диаметра – от 508 мм;
- среднего – 114-530 мм;
- мелкого – до 114 мм.
В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:
- ½» — 12,7 мм;
- ¾» — 19,0 мм;
- 1» — 25,4 мм;
- 1½» — 38,1 мм.
Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.
Чугунные
Таблица размеров чугунных труб
Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.
Пластиковые
Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:
Таблица размеров пластиковых труб
- полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
- полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
- металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.
Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
Методы соединения
Раструбы для соединения
Основным моментом при установке ПВХ изделий является процесс их соединения. Осуществить его можно тремя способами:
- первый метод: раструбный;
- второй метод: фланцевый;
- третий метод: соединение на муфту.
Первый способ: раструбный
Такой способ считается самым популярным и простым из всех возможных.
Технология:
- На одной трубе создают гладкий торец. На другой формируют раструб.
- В раструб помещают уплотнительное звено.
- На гладком торце, ставят пометку около края. Отметка должна быть равной высоте раструба.
- Убирают фаску. Затем намыливают раструб и гладкую часть.
- Слияние — гладкий торец помещают в раструб. В результате гладкий торец должен находиться на уровне отметки (глубины раструба).
Второй способ: фланцевый
Фланец
Такой метод актуален тогда, когда необходимо осуществить монтаж трубопровода под давлением. Это объясняется тем, что такое соединение обеспечивает надежную герметичность, нежели первый способ.
Технология:
- Разборка фланца.
- При обрезке концов, фаску убирать не обязательно.
- Установка фланца. Одевают прокладку.
- При соединении между двумя торцами кладут уплотнитель.
- Соединение закрывают.
- Закручивают болты. Стоит отметить, что затягивают их одновременно все.
Третий способ: соединение на муфту
Такой метод обойдет дешевле, чем предыдущий, так как покупать дорогие фланцы не придется. Также стоит отметить, что установка на муфту осуществляется с помощью клея.
Технология:
- Резка торцов. Обрезают их в плоскости, которая находится перпендикулярно оси трубы.
- Отмеряют глубину, на которую будет опускаться изделие в муфту. Для этого трубу погружают в крепежный элемент на нужную глубину и помечают данную точку.
- На гладкий торец и на внутреннюю сторону муфты наносят клей.
- Изделие погружают в муфту. Что касается второго края муфты, то его соединяют со следующим элементом аналогичным образом.
Размеры труб и их особенности
В целом, все подобные изделия производятся в соответствии со стандартами. Поэтому производители выпускают трубы со строго определенным наружным диаметром и с конкретной толщиной стенки.
Компании производят трубы и с диаметром 50 мм, и с диаметром 63 мм. Тем не менее в быту и в жилищном строительстве такие большие трубы практически не используются. Поэтому речь пойдет преимущественно об изделиях небольшим диаметром.
Наиболее распространены металлопластиковые трубы с диаметром 16 мм, 20 мм и 26 мм. Их параметры можно посмотреть в таблице:
| Размер | Внутренний диаметр | Ду | Резьба |
| 16х20 | 12 | 10 | 3/8 (1/2) |
| 20х20 | 16 | 15 | 1/2 |
| 26х30 | 20 | 20 | 3/4 |
| 32х30 | 26 | 25 | 1 |
Наружный диаметр (Дн) указывается в миллиметрах и регламентируется актуальными ГОСТами. При выборе размера металлопластиковых труб, внешний диаметр играет наиболее важную роль.
Внутренний диаметр (Дв) указывается в миллиметрах. Чтобы рассчитать данный показатель, необходимо от размера наружного диаметра отнять показатель толщины стенки, предварительно умноженный на 2. Формула выглядит следующим образом: Дв = Дн — 2хS. Где S — это толщина стенки, выраженная в миллиметрах.
Ду — это диаметр условного прохода. Это условный показатель размера внутреннего диаметра изделия. Обозначается в миллиметрах либо в дюймах. Обычно используют миллиметры. Ду является одной из главных характеристик для водопроводных и газопроводных труб, а также для соединительных запчастей и фитингов. Показатель Ду примерно соответствует внутреннему диаметру элемента трубопровода. Как правило, внутренний диаметр не равняется диаметру условного прохода.
Резьба — комплекс стандартов, необходимый для удобства соединения труб, фитингов и других элементов.
Диаметр трубы: особенности трубного металлопроката
Диаметр трубы – очень важный показатель при работе с трубами.
Неважно, занимаетесь ли вы заменой стояка в собственной квартире или разрабатываете план по прокладыванию водопроводной системы в масштабах целого города, в любом случае необходимо разбираться в особенностях диаметров труб из разных материалов
Общая информация о диаметрах водопроводных труб
В настоящий момент наиболее популярный материал для водопровода – это металлопластик. Такие материалы, как медь, пластик, полиэтилен и поливинилхлорид так же используются повсеместно, поэтому необходимо учитывать различие труб по размерам.
Для этого была разработана специальная классификация мер измерения.
Взаимосвязь характеристик
Как длина водопровода влияет на диаметр труб
Средняя скорость потока в стандартном водопроводе равна 0.02 км\с . Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:
Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм.
Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм.
Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.
Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.
При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода
Соотношение условного диаметра трубы и толщины стенки
Почему диаметр труб определяет пропускную способность водопровода
Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.
При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.
Чем больше точек потребления воды, тем больше должен быть диаметр труб. Трубы для горячего и холодного водоснабжения могут подбираться одного диаметра, но толщина стенки у труб для горячей воды должна быть на порядок выше.
Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:
- Длину водопровода.
- Количество предполагаемых стыков.
- Количество поворотов.
- Напор воды в системе.
Пример технического расчета диаметра трубы
Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.
Требования ГОСТ
Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.
Внешний вид труб ПЭ80
Основные параметры:
Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа;
Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут;
Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности
Это важное отличие труб водопровода от изделий для газопроводов и т. д.;
В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350;
При нагреве максимально допустимое изменение длины – 3%
Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные;
Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены. Производство полиэтиленовых труб
Таблица диаметров и ее пояснение (в качестве таблица я возьму – https://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html – ты просто напиши пояснение для нее в нижеследующих подзаголовках)
Труба ВГП стальная: что это такое?
Трубы, классифицирующиеся аббревиатурой ВГП, считаются очень прочными и износостойкими. Их жесткость приравнивается к качествам цельнометаллического бруса аналогичного диаметра. Назначение стальной ВГП трубы кроется в расшифровке названия – «водогазопроводная». Соответственно, данные изделия применяются создании трубопроводов для газа и воды: как домашних (бытовых), так и магистральных.
Преимуществами, которыми обладают водогазопроводные трубы, можно назвать следующие:
- низкий показатель линейного расширения. ВГП трубы не деформируются под влиянием температур, приближающихся к кипению воды. Они способны выдержать такие температуры, при которых полимерные материалы начинают размягчаться и плавиться. Также стальная труба не портится при промерзании теплоносителя (жидкости);
- высокая прочность. Прочностные показатели ВГП трубы из стали выше, чем данные медных и полипропиленовых изделий. Их предел допустимого внутреннего давления позволяет применять стальные трубопроводы в напорных сетях. Оцинкованная ВГП труба имеет также стойкость к возникновению коррозии;
- теплопроводность. Среды в стальных трубах достаточно долго сохраняют требуемую температуру;
- герметичность. Допускается транспортировка газообразных и летучих веществ, а также кислот и других химически активных компонентов.
Трубы из обычной стали и неоцинкованные быстро покрываются ржавчиной
Основные характеристики
В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.
Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.
Диаметры пластиковых труб для водопровода и другие габаритные размеры
Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.
Размеры , таблица:
| Наружный диаметр | Толщина стенки, мм | ||||
| Поливинилхлорид | Полипропилен | Металлопластик | ПНД | Сшитый полиэтилен | |
| 10 | 1,38 | 1,80 | 1,35 | — | 1,28 |
| 12 | 1,38 | 2,00 | 1,65 | — | 1,40 |
| 16 | 1,79 | 2,70 | 2,18 | 3,00 | 1,80 |
| 20 | 2,28 | 3,40 | 2,76 | 3,38 | 2,27 |
| 25 | 2,65 | 4,16 | 3,46 | 4,17 | 2,80 |
| 32 | 3,56 | 5,38 | 4,36 | 5,37 | 3,58 |
| 40 | 4,50 | 6,65 | 5,50 | 6,67 | 4,50 |
| 50 | 5,58 | 8,30 | 6,87 | 8,30 | 5,57 |
| 63 | 7,10 | 10,50 | 8,60 | 10,50 | 7,10 |
| 75 | 8,40 | 12,50 | 10,30 | 12,50 | 8,40 |
| 90 | 10,10 | 15,00 | 12,30 | 15,00 | 10,10 |
| 110 | 12,30 | 18,30 | 15,10 | 18,30 | 12,30 |
Весовые
Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.
С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.
Диаметры водопроводных труб.
Прочностные
Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.
Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации — старению.
Температурные
Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.

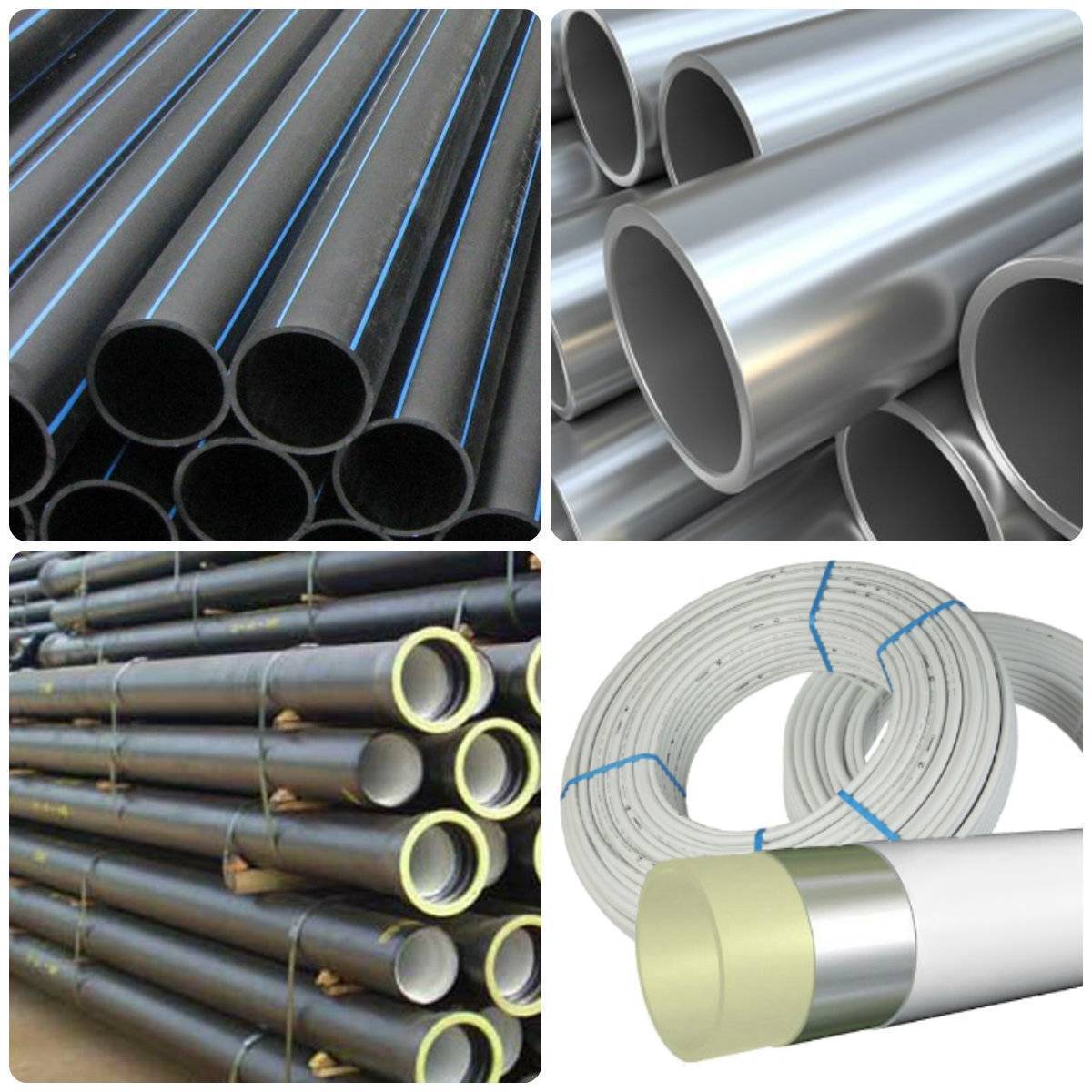

Виды водопроводных труб.
Особенности и характеристики
Стальные водопроводы имеют следующие характеристики. Некоторые положительные моменты уже частично рассмотрена выше, но не все так безоблачно с данным трубопрокатным сортаментом.
Есть у него и отрицательные характеристики:
- Коррозийные образования. К сожалению, сталь подвержена такому влиянию. А водопроводная система это чувствует с особой остротой. В ней влага постоянно сочетается с атмосферным кислородом. Такая совокупность для стали просто губительная.
- Снижение просвета с течением времени. Такая магистраль со временем имеет свойство зарастать. Просвет у нее может катастрофически уменьшиться буквально за пару лет.
- Трудоемкий монтаж и демонтаж. Говоря о трубопроводе из стали, сразу нужно оговориться, что его собрать труднее, чем затянуть несколько гаек на фитингах металлопластиковой конструкции, или сварить полипропиленовые куски небольшим сварочником. Соединение стального водопровода потребует участия профессионального сварщика.
- Внушительный вес. Эта характерная особенность стальных водопроводных трубопрокатных материалов в значительной мере усложняет транспортировку и монтаж.
Труба ВГП: характеристики и сортамент
Ассортимент ВГП труб по типу продукции делится на два вида: труба ВГП черная и оцинкованная. Сортамент относит оцинкованные модели к ряду труб повышенной точности. Дальнейшая классификация производится по длинам изделий, толщинам стенок, наружному диаметру и ДУ (расшифровка – удельный или условный проход).
Последний показатель – ДУ -указывает на пропускную способность выбранного изделия. Сортамент включает трубы с условным проходом в диапазоне 6-150. Наружный же диаметр при различных условиях колеблется от 10 мм (для ДУ 6) до 165 мм (для ДУ 150).
Условный проход принято обозначать в дюймах. Труба ВГП, ДУ которой имеет значение «20», будет фиксироваться в каталогах как изделие с внутренним диаметром в ¾ дюйма. И все дополнительные материалы (фитинги, муфты, заглушки и т.п.) будут требоваться также со значением ¾ дюйма.
Перевод в дюймы других ДУ:
- Труба ВГП ДУ 8 = ¼”;
- ДУ 15 = ½”;
- ДУ 25 = 1”;
- ДУ 32 = 1¼”;
- ДУ 40 = 1,5”;
- ДУ 50 = 2” и т.д.
На жесткость ВГП трубы влияет еще один показатель, определяющий сортамент изделий – толщина стенок. Исходит он из того, какой толщины была стальная листовая заготовка, из которой впоследствии была сварена труба. От толщин стенок зависит также соотношение условного прохода к наружному диаметру ВГП изделия.
Диаметр трубы — важный показатель, определяющий ее пропускную способность
Сортамент включает такие разновидности труб по толщине стенок:
- обыкновенные – толщины стенок варьируются от 2 до 4,5 миллиметров;
- легкие – от 1,8 до 4 миллиметров;
- усиленные – от 2,5 до 5,5 миллиметров.
Единственное различие, отличающее оцинкованные ВГП трубы от простых изделий, в производстве которых используется черная сталь – их вес. Оцинкованные трубы обладают большей на 3-5% массой из-за наличия тонкого антикоррозийного покрытия. Во всем остальном сортамент ВГП труб распространяется и на оцинкованные модели.
Как выбрать диаметр
Выбор размера металлопластиковых труб, внешнего диаметра — не всегда простая задача. Если диаметр и длина трубы слишком малы, будет сложно достигнуть необходимой скорости потока. При слишком большом размере есть риск получить низкий поток и оседание твердых частиц в трубопроводе. Кроме того, это увеличит денежные траты на всю систему труб в целом.
Для конкретных задач используют изделия с определенными размерами. Например:
- Для создания обширной разводки принято использовать трубы с размером 32х30.
- Для разводки квартирного водопровода оптимально применять изделия с диаметрами в 16 мм либо 20 мм.
- Если главную разводку выстраивают из изделий с диаметром 20 мм, то отводы к ванне и смесителям делают из изделий с диаметром в 16 мм.
Размеры металлопластиковых труб для отопления примерно те же. Для подводки к радиаторам обычно устанавливают 20-ти или 24-миллиметровые трубы. При этом полудюймовые трубы желательно избегать, поскольку такие изделия могут замедлять циркулирование воды.
Выбор минимального диаметра допустим только в том случае, когда центральная система поддерживает нормальное давление. При прокладке разводки в частном доме лучше использовать изделия калибром 32 мм и 40 мм.
Какой диаметр задают для измерений
Так как каждая трубная оболочка имеет наружный и внутренний диаметр, при их задании может возникнуть путаница. Любому пользователю, вплотную занимающемуся прокладкой водопровода, следует знать, что трубы из металлов и пластиков измеряют по-разному.
Диаметр металлических труб задается их внутренним проходным каналом, его называют номинальным или условным. Связано это с тем, он привязан к ближайшему значению из стандартизированного ряда и не соответствуют реальной величине. Пример стандартного числового ряда условных диаметров стальных труб: 10, 15, 20, 25, 32, 40, 50, 65 мм.
Иногда диаметры стальных трубопроводов указывают в дюймах с дробными долями, соотнося их с размерами миллиметрах: 1/2 – 15 мм, 3/4 – 20 мм, 1 – 25 мм, 1 1/4 – 32 мм, 1 1/2 – 40 мм.
Размеры всех полимерных труб задают их наружным диаметром в миллиметрах. Они должны соответствовать стандартному числовому ряду, его фрагмент: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм.
Этот показатель точно соответствует размерам в миллиметрах и не задается в дюймах.
В маркировке полипропиленовых труб всегда указывается толщина стенки, благодаря чему несложно вычислить диаметр проходного канала
Это может быть важно при проведении гидравлических расчетов
Иногда на них ставят символ SDR, равный результату от деления наружного диаметра на толщину стенки. Чем ниже SDR, тем более толстостенной считается пластиковая труба.
Трубы PN10 для холодной воды, рабочая температура 20 ºС давление 10 атм., отрезки 4 м | |||
| Размер мм | Наружный диаметр мм | Толщина стенки мм | Водоемкость л/м |
| 20 х 1,9 | 20 | 1,9 | 0,206 |
| 25 х 2,3 | 25 | 2,3 | 0,327 |
| 32 х 3,0 | 32 | 3,0 | 0,531 |
| 40 х 3,7 | 40 | 3,7 | 0,834 |
| 50 х 4,6 | 50 | 4,6 | 1,307 |
| 63 х 5,8 | 63 | 5,8 | 2,075 |
| 75 х 6,9 | 75 | 6,9 | 2,941 |
| 90 х 8,2 | 90 | 8,2 | 4,254 |
| 110 х 10,0 | 110 | 10,0 | 6,362 |
Таблица 1. Размеры полипропиленовых труб для холодной воды
Трубы PN16 для горячей воды, рабочая температура 60°С, давление 10 атм., отрезки 4 м | |||
| Размер мм | Наружный диаметр мм | Толщина стенки мм | Водоемкость л/м |
| 20 х 2,8 | 20 | 2,8 | 0,206 |
| 25 х 3,5 | 25 | 3,5 | 0,327 |
| 32 х 4,5 | 32 | 4,4 | 0,531 |
| 40 х 5,6 | 40 | 5,5 | 0,834 |
| 50 х 6,9 | 50 | 6,9 | 1,307 |
| 63 х 8,7 | 63 | 8,6 | 2,075 |
| 75 х 10,24 | 75 | 10,3 | 2,941 |
| 90 х 12,5 | 90 | 12,3 | 4,254 |
| 110 х 15,2 | 110 | 15,1 | 6,362 |
Таблица 2. Размеры полипропиленовых труб для горячей воды
Размер выбиваемого клейма
Высота знаков от 5 до 30 мм, ширина от 3 до 12 мм — зависит от размеров трубы.
Классификация
1 класс — используется для транспортировки жидких и газообразных веществ низкого давления в поливных системах. Изготавливают ограждения и опоры, строительные леса и т. п.
2 класс — применяют в трубопроводах низкого и высокого давления, для подачи нефтепродуктов, газа и воды.
3 класс — работает в условиях высоких температур под давлением: котлы отопления, нефтяной крекинг, ядерная техника.
4 класс — бурильные толстостенные трубы, выдерживающие большую нагрузку на скручивание. Используются при разработке нефтяных месторождений и др. геологических работах.
5 класс используется в транспортном строении: вагоны, автомобили, мостовые краны, буровые вышки и в конструкции мебели.
6 класс – заготовки, используемые в машиностроении для изготовления: подшипников, цилиндров насосов, ресиверов и т. п.
О том, что полезно знать при пайке полипропиленового водопровода, читайте тут.
А здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/plastikovyie/press-kleshi.html вы найдете информацию о способах соединения металлопластиковых труб — компрессионный фитинг, пресс-фитинг, пресс клещи.
- До 114 мм – трубы малого диаметра;
- От 114 мм до 480 мм – среднего;
- От 480 мм – большого.
Диаметр труб из стали по ГОСТ Р
Малого диаметра (до 114 мм.).
На трубах малого диаметра маркировка не ставится. К ним прикрепляется сопроводительный ярлык с информацией. То же и с холоднодеформированными трубами до 450мм – их транспортируют в пакетах, а ярлык закрепляется на весь пакет.
На ярлыке содержатся следующие данные:
Трубы малого диаметра с информационным ярлыком
- Наименование получателя;
- № заказа;
- Дата / смена;
- № пакета;
- № партии;
- Размер;
- Стандарт (ТУ или ГОСТ);
- Марка стали;
- № плавки;
- Штук (количество единиц в пакете);
- Теоретическая масса кг. (если заказ в метрах);
- Фактическая масса;
- Метры (общая длина);
- Код получателя.
Среднего диаметра (114 – 480 мм)
Трубы с толщиной стенки от 3,5 мм и диаметром от 159 мм маркируют каждую отдельно. Холоднодеформированные трубы от 159 – 450 мм, как правило, маркируются три изделия из всего пакета и прилагают ярлык.
Пример ярлыка стальной трубы

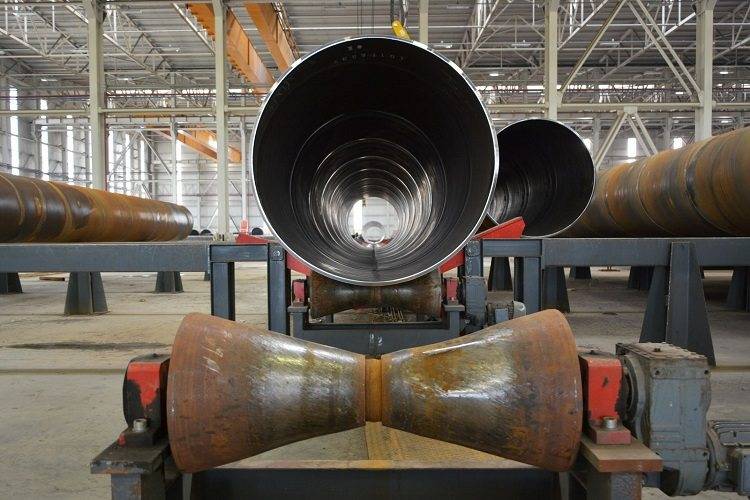

Большого диаметра (от 480 мм)
Допускается маркировка диаметром от 530 мм — на внутренней поверхности.
При толщине стенки более 10 мм возможна маркировка на торце трубы.
Цвет краски может означать марку стали, из которой труба изготовлена.
Маркировка трубы большого диаметра на внутренней поверхности
Пример цвета маркировки котельных труб:
Марка стали:
- 20 – зелёный цвет;
- 20ПВ – голубой;
- 15ГС – коричневый;
- 15ХМ – жёлтый;
- 12Х1МФ – красный;
- 12Х1МФ-ПВ – оранжевый;
- 15Х1М1Ф – белый;
- 12Х2МФСФ – синий.
Пример маркировки краской, обсадной бесшовной трубы резьбового соединения по ГОСТ 632.
Комбинация цифр «146 (Е) 7.7 1083 304 ОТТМ А » — означает:
- 146 – диаметр;
- (Е) – группа прочности. «Е» в скобках означает, что произведён ультразвуковой контроль;
- 7.7 – толщина стенки;
- 1083 – длина (потом идёт отступ 30-35 мм);
- 304 – масса;
- ОТТМ – тип соединения (короткая треугольная резьба не обозначается);
- А – исполнение (пишется, только если вариант А);
- В конце товарный знак завода.
Какой диаметр трубы выбрать для водоснабжения в частном доме
Как было показано выше, трубный диаметр задается фиксированными значениями из стандартизированного числового ряда со значительной разбежкой. Это делает его точный подсчет по формулам, таблицам и онлайн-калькуляторам в подавляющем большинстве случаев бессмысленной процедурой. Даже самый простой вариант определения диаметра по пропускной способности труб и суммирования водопотребления одновременно включенного сантехнического оборудования (таблица 3.) не стоит потраченного времени и давно проведен специалистами-монтажниками.
Снаружи
Если для частного дома смонтирована система индивидуального водоснабжения, то вода от погружного или поверхностного электронасоса поступает в него по подземному трубопроводу из полиэтилена низкого давления ПНД.
Выходные патрубки большинства насосов рассчитаны на подключение труб диаметром 1 или 1 1/4 дюйма, то есть наружными диаметрами 25 и 32 мм. Так как трубопровод от электронасосов запрещено заужать, то перед монтажниками нет выбора, какие трубы использовать.
Иногда, если выход электронасоса имеет выходной патрубок в 1 дюйм (25 мм), а расстояние до дома слишком велико, для снижения гидравлических потерь использует трубопровод большего диаметра в 1 1/4 дюйма (32 мм).
Аналогичным образом поступают и при подключении от централизованной водопроводной магистрали. В подавляющем большинстве случаев перед монтажниками не стоит вопрос, какую трубу выбирать. Достаточно использования двух видов – 25-ой или 32-ой ПНД-трубы.
Рис. 5 Один из вариантов коллекторной разводки и соответствующих ему труб из тонкостенного металлопластика (для ПП все диаметры следует увеличить на один типоразмер)
Внутри
Стандартная разводка внутри частного дома обычно производится от центрального стояка, которым выступает трубопровод большого диаметра.
При разводке диаметр трубы для водопровода в частном доме подбирают в зависимости от количества точек водоразбора и их расположения. Специалисты поступают следующим образом:
- Если на этаже находится один санитарный узел и кухонная мойка, всю разводку делают ПП-трубами диаметром 20 мм.
- При наличии на этаже 2-х санитарных узлов центральный стояк прокладывают из ПП-трубы 25 мм, а боковые ветви из 20 мм отрезков.
- Если в доме помимо 1-го есть и 2-ой этаж с санитарными узлами, на центральный стояк пускают 32-ую ПП-трубу с боковыми 20 мм ответвлениями.
- Аналогично поступают и при наличии в доме 3-х этажей с санузлами – монтируют центральный стояк из 32-ой ПП-трубы, а боковые ветви паяют из 20 мм отрезков.
Стоит отметить, в индивидуальных домах этажностью не выше 3-х в подавляющем большинстве случаев достаточно стояка из 32-ой трубы. Если здание выше 3-х этажей, к примеру 5-этажный дом, то водопровод в частном доме монтируют с ПП-трубой стояка диаметром 40 мм или даже 50 мм.
Рис. 6 Разводка от общего стояка
Подбирая диаметр трубопровода для водоснабжения индивидуального дома, рационально не усложнять задачу расчетами по таблицам и формулам, а воспользоваться рекомендациями специалистов. Общепринятыми считают наружную прокладку водопровода из ПНД-труб диаметрами 25 и 32 мм, а внутреннюю из полипропилена размерами стояка 32 мм и боковых отводов 20 мм. Думаем, что ответ на вопрос какой диаметр трубы выбрать для водоснабжения в частном доме мы ответили в полном объеме. Удачи и хорошего напора в трубопроводе!.
Международный стандарт ГОСТ Р ISO 3183-1-2007
Трубы диаметром до 48,3 мм включительно, транспортируются в пакетах, а маркировка наносится клеймом на бандаж или прикреплённый металлический ярлык. Общая длина указывается в метрах и сантиметрах.
Требования к трубам для трубопроводов по ГОСТ Р ISO 3183-1-2007
Далее диаметром до 406,4 мм маркируют краской по трафарету каждую трубу по внешней поверхности. Длина указывается в любом месте по усмотрению производителя.
Диаметром от 406,4 мм включительно и более, по умолчанию маркируют изнутри, если заказчик не оговорил иной вариант. Наносят посредством трафарета на расстоянии 152,4 мм и более, от торца трубы.
Маркировка стальных труб большой толщины на торце изделия
Клеймом не маркируют трубы ближе 25,4 мм от сварного шва:
- Группы прочности стали выше L175 без последующей закалки;
- С толщиной стенки менее 4 мм.
Маркировка содержит
- Товарный знак производителя или название;
- Обозначение стандарта ГОСТ Р ISO 3183-1 (наносится если изделие полностью соответствует);
- Если соответствует нескольким стандартам, то могут указываться все;
- Обозначение массы на погонный метр;
- Класс стали и группа прочности;
- Способ формирования трубы (S, W, F);
- Произведённая термическая обработка;
- Испытательное давление (если испытывалась выше нормативного давления, указывается это число в Паскалях, после слова TESTED);
- Могут быть дополнительные требования.
О технических характеристиках полиэтиленовых труб вы узнаете в этой статье.
Группа прочности стали
L320 и выше при содержании ниобия указывается буква C, ванадия — V, титана – Т.
Механические свойства материалов для изготовления труб — группы прочности стали
Способ формирования или процесс производства обозначается:
S – бесшовная труба; W – сварная, кроме изготовленной непрерывным швом; F – труба, изготовленная непрерывным сварным швом.
Термическая обработка обозначается знаками:
- Отпущенная и/или нормализованная труба – N;
- Снятие напряжения докритическое – HS;
- Отверждённая в докритическом состоянии – HA;
- Закалённая и отпущенная – Q.
К дополнению относится
Может быть нанесено пятно краски диаметром 50 мм, которое соответствует группе прочности стали, это касается труб более 114,3 мм диаметром, группы прочности L320 и выше.
Используемые цветовые сочетания маркировки трубопроводов
Таблица соответствия:
- L320 — Черный цвет;
- L360 — Зеленый;
- L390 — Синий;
- L415 — Красный;
- L450 — Белый;
- L485 — Фиолетовый;
- L555 — Желтый.
