Как сделать отвод воды на участке своими руками

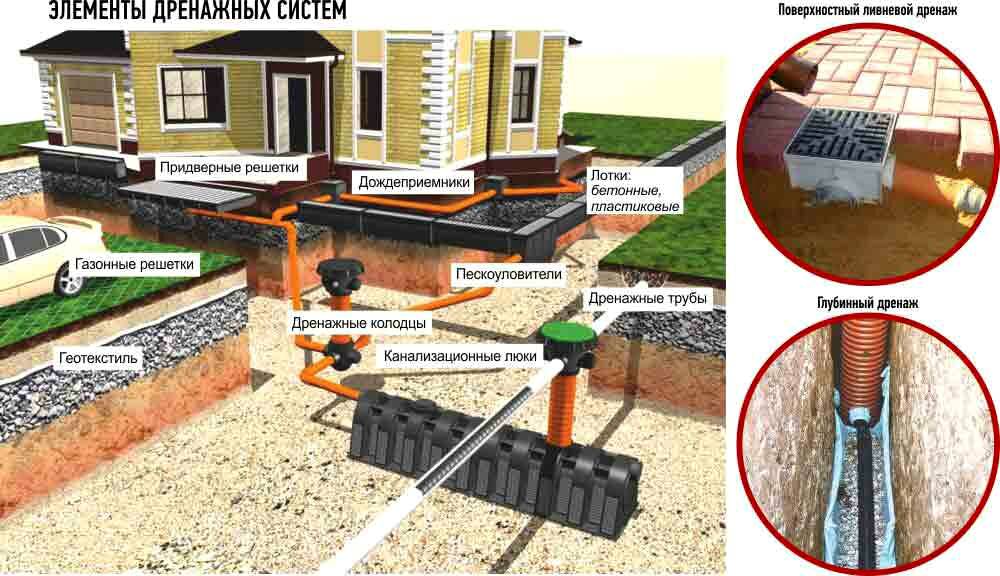

Устройство дренажа

Рассмотрим, как сделать дренаж участка на глинистой почве разных типов.

Поверхностный дренаж

Более простое устройство имеет открытый засыпной тип дренажа:

1. По имеющемуся плану прокапываются неглубокие траншеи, которые тщательно трамбуются. Соблюдается уклон траншей в сторону водосборников. Если вам повезло, и участок имеет естественный уклон, то глубина траншей может быть одинаковой. Глубина траншей доходит до 80 см, а их ширина составляет 40 см.
2. В траншеях формируется песчаная подушка, поверх которой засыпается слой щебня. Так как устройство дренажа на глинистой почве будет открытым, щебень засыпается до уровня почвы либо оставляется место для укладки сверху слоя дерна. В таком виде система эксплуатируется.

Дренаж лоточного типа формируется так:

Монтаж пластиковых водоотводных лотков

1. Прокапываются траншеи, как в предыдущем варианте, но не такие глубокие.
2. На слой щебня заливается бетонный раствор, на который сразу же устанавливаются пластиковые или бетонные желоба. Бетон закрепляет траншеи, не позволяя земляным стенкам разрушаться. Подобным образом устанавливаются пескоуловители (обычно в конце линии лотков) и дождеприемники (под водосточными трубами).
3. Желоба закрываются защитными решетками.

Схема укладки водоотводных желобов с пескоуловителями

Глубинный дренаж

Это более качественная система дренажа, изготовление которой потребует много времени и сил.

1. На отведенном ему месте устанавливается коллекторный колодец.
2. Прокапываются магистральные и вспомогательные траншеи шириной около 50 см. Средняя глубина дренажа на глинах составляет около 120 см в основных каналах и около 100 см в каналах дополнительных. Основные линии должны доходить до водосборного колодца. Уклон вспомогательных траншей обеспечивается в 5 см на метр их длины.
3. На дно выкопанных траншей засыпается подушка из песка и на нее выкладывается геотекстиль, края которого заворачиваются на стенки траншей.
4. Сверху геотекстиля укладывается щебень толщиной не менее 20 см.Подготовка траншеи к укладке дрен
5. Прокладываются перфорированные трубы с обязательной проверкой уклона.
6. Трубы между собой стыкуются при помощи раструбовых или муфтовых соединений.
7. В местах поворотов труб, а также через каждые 25 м на прямых участках монтируются ревизионные колодцы. Это могут быть куски трубы большого диаметра или специально изготовленные изделия. Их высота должна быть такова, чтобы они возвышались над уровнем почвы. Через эти колодцы будет осуществляться контроль чистоты трубопроводов, а также проводиться их периодическая чистка.Дренажный смотровой колодец
8. Сверху труб вновь засыпается щебень. Он должен полностью покрывать трубы.
9. Геотекстиль заворачивают так, чтобы щебень вместе с трубами оказался в его коконе. Фильтр для дренажа обеспечен.
10. Оставшееся в траншеях место засыпается песком.
11. Последним слоем идет грунт, которым выравнивают траншеи до уровня почвы.Схема укладки дренажных труб в траншее

Пластовый дренаж

Создается данная разновидность дренажа еще до начала строительства фундамента. Почва углубляется ниже его расположения не менее чем на 20 см. Слой почвы также снимается шире места прохождения фундамента. На дно котлована засыпается щебень слоем 20 см, а по периметру располагаются дренажные трубы. Вся проникающая под фундамент влага собирается в трубах, откуда выводится по отдельно проложенным трубопроводам в водосборные колодцы.

Такой вид дренажа достаточно трудоемок, поэтому используется реже, хотя для глинистых грунтов он полезен.

Уход за дренажной системой заключается лишь в ее прочистке и откачке воды из коллекторного колодца. Если все сделано правильно, то никакая глина на участке не сможет омрачить ваше настроение и погубить выращиваемые вами растения.

Простейший дренаж на участке

Своими руками можно обустроить поверхностный дренаж. Сделать его просто:

• роем траншею шириной 50 см, глубиной 60 – 70 см;
• стенки конструкции делаем под углом;
•  выстраиваем их, согласно схеме схода дождевых вод;
• вода из траншеи собирается в специальном отстойнике либо в искусственном водоеме.

Траншеи можно облагородить, выложив их красивой галькой. Количество канав рассчитывают так: 1м дрены на 10-20 м2 площади надела. Порядок расположения дрен таков: сначала прокладывают основную, затем под углом к ней подводят второстепенные. Расстояние между второстепенными определяют, в зависимости от качества грунта. Для глинистых и суглинистых – 4-12 м; для песчаных – 20-30 м.

Отвод воды

Прежде чем начинать проектировать систему для отвода грунтовых вод, необходимо решить, куда они будут отводиться. Доступно несколько вариантов на выбор.

Схема дренажного водоема.

Может быть организована накопительная система. Это оптимальный вариант для регионов с большими сезонными колебаниями влажности. К примеру, за сырую весну вода накопится, а засушливым летом будет применяться для полива. Грунтовые воды будут собираться в специально предназначенные для этого емкости. Их можно оставить на поверхности или при желании закопать. Воду можно собирать и в искусственный водоем, но это требует более серьезных материальных и трудовых затрат.

Если в вашем поселке есть общая система стоков воды, имеет смысл организовать отвод грунтовых вод именно в такую систему. При наличии вокруг участка свободной территории воду можно отводить туда, но в большинстве случаев это нецелесообразно.

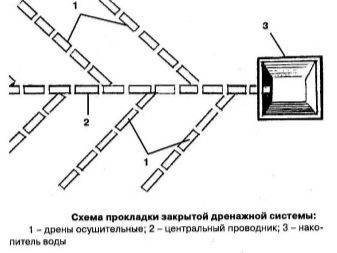

Схема укладки дренажных труб.

Если нет никаких вариантов для отвода воды, ее придется накапливать. Для этого на участок завозятся специальные резервуары. По мере наполнения резервуаров вызывается ассенизаторская машина, и они освобождаются.

Довольно часто владельцы участков комбинируют несколько способов. К примеру, весной накапливают воду в резервуарах, используют ее летом для полива, а осенью отводят то, что не пригодилось.

Как правило, потребность в отведении подземных вод появляется только на суглинистых и глинистых почвах. Песчаные грунты сами выполняют функцию дренажа.

Один из вариантов устройства линейной дренажной системы

Рассмотрим на примере нагрузки класса полторы тонны. Траншея роется с таким учетом, чтобы по бокам от труб было расстояние не менее 10 сантиметров. На дно траншеи заливается слой жесткого бетона толщиной около 10 сантиметров. Если система обустраивается на склоне с крутым уклоном или вес нагрузки на одно колесо более полутора тонн, по бокам канала выполняются откосы из бетона шириной в 10 сантиметров. Определяется место, где будет находиться точка подключения к стоку талых, дождевых вод. Производится непосредственный монтаж дренажной системы.

1. С учетом соединения «мама — папа» в бетонном основании монтируют каналы.	2. Устанавливают решетку и простукивают канал молотком для лучшей фиксации
3. Соединяют канал с водостоками, заканчивают бетонирование в виде откоса	4. Завершают систему укладкой плитки. Ее уровень должен быть выше решетки на 3 мм

Технологии отвода воды от дома своими руками

Поверхностный канал

Как сделать осушение дачного участка с применением подобных конструкций понятно по фотографии. Для этого нужно вырыть траншеи, изолировать стенки. Делают уклон в нужных направлениях для сбора и перемещения воды. Чтобы каналы не засорялись листвой и другими крупными механическими примесями, открытую верхнюю часть прикрывают решеткой.

Такие конструкции отличаются простотой монтажа, сравнительно небольшой стоимостью. Можно проявить фантазию или воспользоваться полезными советами для подбора недорого способа гидроизоляции стенок. Для создания таких углублений не понадобятся чрезмерные трудовые затраты. Привлекает удобство визуального осмотра, выполнения очистки, ремонтных и других рабочих операций.

Правильный монтаж инженерных сооружений с углублением – сложная задача

Именно для подобных работ привлекают профильных специалистов, чтобы исключить ошибочные решения и получить надежные гарантии

Чтобы выяснить, как убрать воду с участка своими руками таким способом, придется обратить внимание на следующие трудности:

• Чтобы предотвратить промерзание в холодную пору года, необходима большая глубина или дополнительная изоляция.
• Большой слой грунта создает значительные нагрузки, поэтому используют достаточно прочные трубы, фитинги и другие детали. Дополнительные меры потребуются при установке трассы под автомобильными проездами.
• Придется хорошо продумать систему задержания механических загрязнений, чтобы сохранить работоспособность слива в течение длительного срока эксплуатации.
• Специальные меры по защите от внешних воздействий следует предусмотреть при высоком уровне грунтовых вод.
• Для создания крупных сооружений этого типа понадобится специализированная землеройная техника.
• Все компоненты конструкции рассчитывают с большим запасом надежности, так как демонтаж и ремонтные работы в этом случае выполнить будет не просто.

На практике, для отвода воды с участка, открытый дренаж часто дополняют заглубленными частями. Такая комбинация позволяет грамотно использовать преимущества этих методик с одновременной минимизацией имеющихся недостатков. Более точные выводы можно сделать при изучении параметров конкретного земельного участка. Предварительно рекомендуется собрать следующую информацию (планы, технические характеристики):

• места расположения зданий, тропинок, иных стационарных сооружений;
• размещение посадок и режим полива;
• схему газопровода и других инженерных трасс;
• данные по наклонам поверхности на участке;
• уровень грунтовых вод и геологическое строение.

Назначение и виды систем

Способы организации дренажных систем на участке отличаются в зависимости от количества осадков, уровня грунтовых вод, характеристик типа грунта, рельефа участка, месторасположения дома и других факторов.

Дренаж по способу установки может делиться на два вида.

• Совершенная дренажная система устанавливается на уровне естественного стекания воды. В дрены влага попадает сквозь отверстия, располагающиеся по бокам, а также через верх труб.
• Несовершенная дренажная система устанавливается выше, чем уровень воды. Влага проникает в дрены снизу, сверху и по бокам. Для укрепления сторон данной конструкции используется дренажная подушка из песка и щебня.

По тому, каким способом устроен дренаж, он делится на открытый и закрытый.

Открытый

Дренаж представляет собой систему желобов, траншей, водостоков, водосборных лотков. Организовывается данная система без труб. Выглядит такой дренаж, как траншея шириной 0.5 метров и глубиной 0.5-0.6 метров, предназначенная для отвода талой и ливневой воды от дома или с участка. Траншея обязательно имеет уклон в сторону основной водозаборной траншеи, чтобы осуществлялся отвод воды в нужном направлении самотеком.

Основные преимущества такой дренажной системы заключаются в ее низкой стоимости и быстроте создания. Однако для того чтобы отвести большое количество воды из-за осадков, потребуется глубокая водоотводная линия, что небезопасно. К тому же, если стенки канав не обустроить, то они будут быстро разрушаться. Еще один недостаток такой системы в том, что из-за нее участок выглядит менее аккуратным и эстетически непривлекательным.

Для повышения безопасности и увеличения срока службы данного варианта дренажа используют специальные бетонные или пластиковые лотки, закрывающиеся сверху решетками. Открытый дренаж чаще всего применяется в сельском хозяйстве, чтобы отводить воду с уже возделанных территорий.

Закрытый

Подземный дренаж представляет собой систему труб. Имеет более симпатичный вид по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Закрытые схемы дренажа используются для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы.

Особенно закрытый дренаж подойдет заболоченным участкам, а также территориям, близ которых есть естественные водоемы или располагающимся в низине. При этом закрытый дренаж лучше всего дополнить ливневой канализацией. Подземный дренаж еще называют глубинным.

Подземный дренаж делят на два вида:

• пристенный;
• траншейный.

пристенный

траншейный

Если дом уже полностью готов, то стоит остановить свой выбор на траншейной кольцевой дренажной системе. Но стоит учитывать, что она подойдет только для домов без цокольного этажа. На небольших участках, где нет необходимости в открытом дренаже, применяют засыпной дренаж. Система таких засыпных траншей не обслуживается без демонтажа после полного обустройства. В этом и заключается ее главный недостаток. Организация засыпного дренажа проводится в несколько этапов.

Порядок строительства

Вообще, для начала требуется создать проект. Если нет возможности или желания воспользоваться услугами профессионалов, нарисуйте его в масштабе (на листке бумаги или в одной из программ). Так вы сможете довольно точно определиться с тем, чего вам надо и сколько. Закупив необходимые материалы можно приступать к работам.

Сначала устанавливают систему водостоков. Затем начинается монтаж ливневой канализации. Эту работу имеет смысл проводить одновременно с укладкой дренажной и канализационных систем, а также провести работы по подготовке у укладке дорожек и отмостки. Для всех этих работ требуется снимать грунт, так почему бы не сделать все сразу?

Установка дождеприемника — залить бетоном и «пригрузить» чем-то тяжелым, чтобы не выдавило

Если другие системы уже готовы или они просто не нужны, можно выкопать траншеи. Они должны быть больше требуемой глубины на 10-15 см. На дно траншей насыпают щебень, а в него укладывают трубы, ставят устройства. Щебень будет нейтрализовать силы пучения: он всегда остается подвижным, так что при нагрузках просто передвигается с места на место. Как вы знаете, установленные в нем устройства нагрузки почти не ощущают.

При установке дождеприемников их бетонируют. Вокруг ставят опалубку, заливают слоем бетона в 15-20 см. Его надо рассчитать так, чтобы нормально «легло» финишное покрытие, которое вы собираетесь настелить.

Устройство ливневой системы

Это даст возможность не образовываться застоям воды, а сразу же стекать. Воронки могут быть разного диаметра. Если сливная система не предусмотрена, рядом со зданием следует поместить лотки, в которые и будет стекать воды по трубам. Если нет и лотков, то вода будет стекать по отмостку.

Важно! При установке быть соответствие всем требованиям ливневой канализации в многоэтажном доме СНиПу

Воронки и водоотвод

Самый важный элемент системы отвода воды – это воронки. На них будет направляться поток воды. Такие изделия изготавливают из разных материалов и бывают двух видов:

Каждая из них служит для определенных целей. К примеру, для установки на горизонтальную крышу асфальтного типа нужно использовать плоскую воронку, а для наклонной кровли – колпаковую. Для использования на плоских крышах лучше использовать чугунные воронки, так как они отлично фильтруют воду от листьев и мусора.

Чугунные воронки состоят из таких элементов:

• Съемная крышка с отверстиями.
• Решетка из чугуна в форме цилиндра.
• Корпус, который будет установлен в перекрытие.

Обратите внимание, что места стыковки воронок и перекрытий следует хорошо герметизировать, иначе вода будет проникать под крышу. Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида

Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида. Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил.

Для этого следует проделать ревизионные отверстия и обеспечить к ним полный доступ. Они должны находиться на высоте 1 метра от пола.

https://youtube.com/watch?v=m6XGj9v7W88

Схема установки

Чтобы правильно произвести монтажные работы, следует ознакомиться со схемой работ:

Для начала делаем разметку мест, где будут установлены крепления для стояка. После расчищаем место, и рассчитываем, где будет расположено отверстие для вывода трубы на крышу. После определяем месторасположение воронок. Делаем в стене отверстия для труб. Крепления фиксируем. Далее займемся установкой выпускной трубы. Ее соединяем с ливневой канализацией. Все выводы системы нужно хорошо загерметизировать

Важно, чтобы выбранный герметик был стойким к температурным перепадам. Устанавливаем вертикальный стояк. В нужных участках труб установите ревизионные люки

Оборудуйте герметизацию узловых соединений и трубопровода. Закройте скаты воронки. Установите защитную решетку

В нужных участках труб установите ревизионные люки. Оборудуйте герметизацию узловых соединений и трубопровода. Закройте скаты воронки. Установите защитную решетку.

После выполнения всех действий, система считается готовой. Теперь остается лишь проверить работоспособность, и для того, чтобы не ждать дождь, вы можете просто залить воду сверху.

Рекомендации

Перед тем, как установить ливневую канализацию, ознакомьтесь с простыми рекомендациями. Благодаря применению этих советов вы сможете справиться со всем быстро и правильно, а готовая конструкция будет работать эффективно.

• Воронки устанавливайте так, чтобы они были равномерно расположены по всей площади крыши.
• Обязательно сделайте уклон в сторону каждой воронки, или же подберите те участки крыши для размещения, которые ниже остальных.
• Сделайте между воронками дистанцию, но она не должна быть больше 15 м.
• Трубы, которые распложены в шахтах, следует закрыть панелями или утеплить.

Выполнение этих простых советов сделает установку и эксплуатацию проще.

Лотки

Лотки для ливневой канализации есть нескольких видов. У каждого из них свои преимущества. По материалу изготовления они бывают:

• Из пластика.
• Из металла.
• Из композитов.

Конструкции из пластика обладают массой достоинств: удобство при монтаже, легкость при транспортировке. Они устойчивы к воздействию влаги и перепада температуры, а еще надежны и долговечны. Помимо этого, цена на такие изделия приемлемая.

Лотки из бетона просты и обладают хорошей пропускной способностью. Помимо этого, они устойчивы к агрессивной среде, но очень большие и подвержены действию влаги. При монтаже есть определенные сложности. К плюсам отнесем возможность установки любой защитной решетки.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

• открытый;
• закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Открытый вариант дренажа

Закрытая или глубинная схема представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Закрытая дренажная схема

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа  – это самый простой способ, который не требует лишних затрат. Включает в себя канавы, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые схемы дренажа имеют два основных недостатка:

• они занимают полезную площадь:
• траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

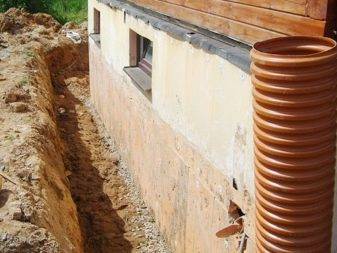

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

Пристенная дренажная система

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

Кольцевая дренажная схема

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как дренаж нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных землевладений может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

Горизонтальный дренаж

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид схемы либо он не выполняет свои функции в должном объеме.

Комбинированный дренаж

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Вертикальный дренаж

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора
