Прокладка теплопроводов – несколько вариантов на разный вкус
Трубы устанавливаем на крепежи, которые специально создаем или покупаем. Сначала расскажем о современных способах:
- Пластиковые рельсы «Rail» – имеют направляющие и клейкую основу. Устанавливаем непосредственно на теплоизоляционный материал. Трубы после установки крепежа защелкиваем в пазах.
- «Tacker» – комплект из теплоизолирующего теплоотражающего слоя и крепежных скоб. Продается метровыми рулонами, толщина 2, 3, 5 см. Трубы закрепляем пластиковыми элементами.

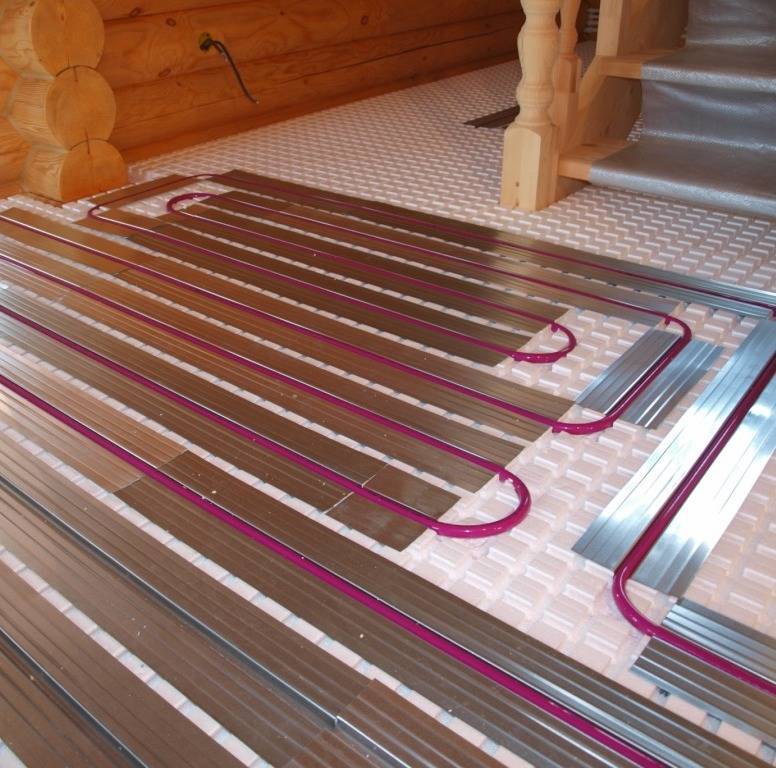

- «Profil» – набирающий все большую популярность способ крепления пластиковых теплопроводов. По теплоизолятору раскладываем листы со специальными грибками. Между ними с небольшим усилием входят и надежно фиксируются трубы.

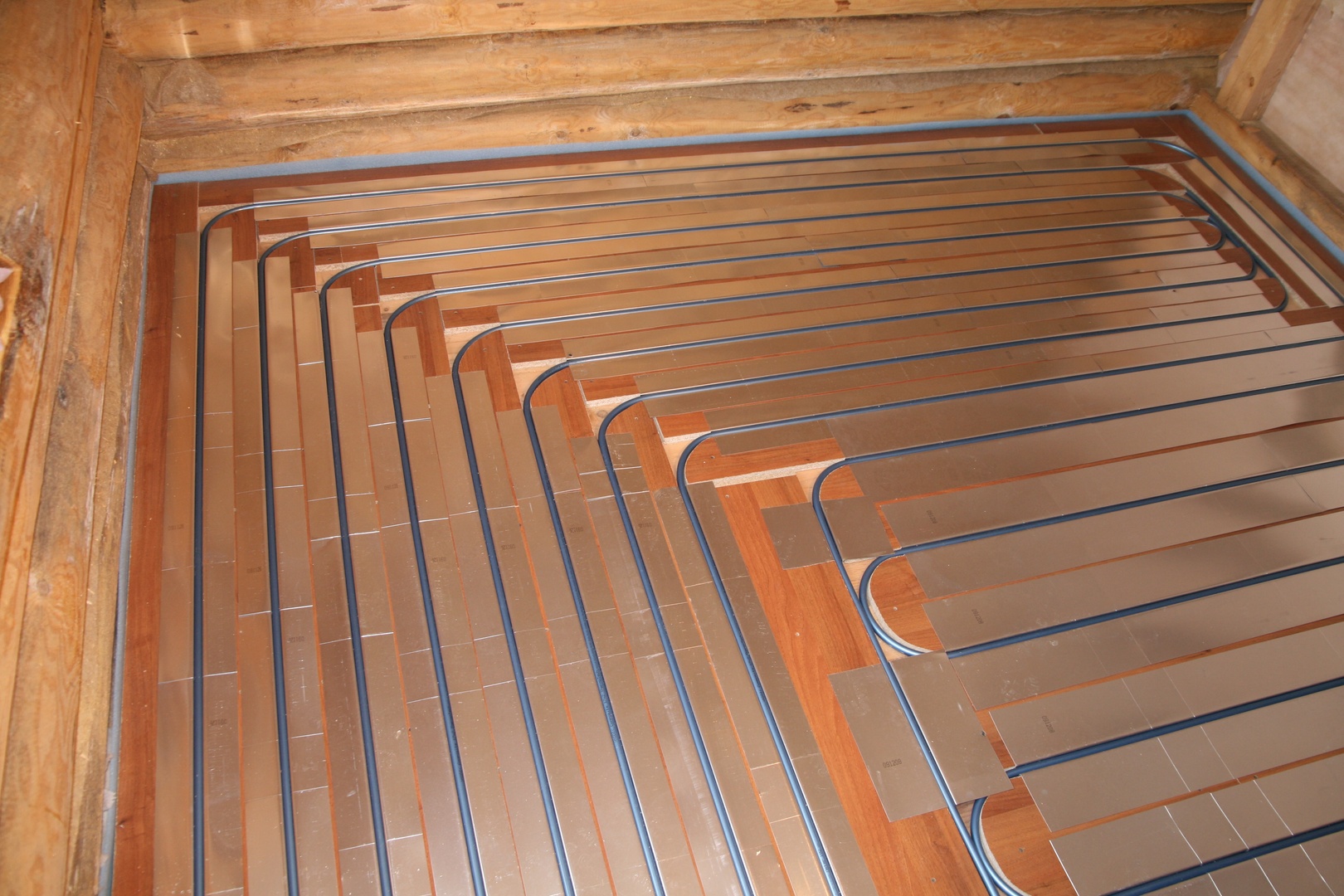

При использовании традиционного способа поверх лаг сначала укладываем основу из досок или листового материала. В некоторых случаях обходятся без этого слоя, а сразу укладывают доски шириной 20 см или полосы ДСП. Между полосами или досками оставляем зазор, примерно на 2 мм больше диаметра трубопровода. Такой вариант допустимый, если финишную отделку предполагаем выполнить из достаточно прочного материала, иначе отдельные полосы дерева или ДСП могут не выдержать нагрузки.
Придерживаемся последовательности:
- нарезаем по длине, углы с каждой стороны делаем закругленными;
- прибиваем гвоздями к лагам с зазором под диаметр трубы плюс 2 мм;
- устанавливаем теплоотражатели,
- укладываем трубы в зазоры.
О теплоотражателях. Возможно несколько вариантов. В первом случае покупаем алюминиевые в виде листов, имеющих вдавленный профиль. Полоса служит теплоотражателем, а углубление крепежным элементом. Полосы прибиваем к доскам, утапливая профиль в зазоры между ними. Трубы укладываем в углубление, они надежно фиксируются в нем.
Не везде подобные изделия можно купить. Тогда выручат обыкновенные листы оцинковки толщиной 0,5 мм, которые продаются везде. Разрезаем их на полосы шириной 26 см. По длине проводим чертилкой линии: первая на расстоянии 20 см от края, вторая, третья и четвертая – через 1,8 см, с края остается 0,6 мм. Изгибаем по линиям:
- сначала вниз под углом 90°;
- дальше под тем же углом, но в сторону, противоположную широкой полосе;
- последний изгиб – вверх.
У нас вышло самодельное устройство – теплоотражатель с профилем. Оставшиеся 6 мм загибаем внутрь, можно просто плоскогубцами. Профиль сверху делаем немного уже, чем снизу, чтобы получился надежный фиксатор.
Наименее трудоемкий вариант – использование в качестве теплоотражателя алюминиевой фольги. Одним ее краем оборачиваем трубу и укладываем в пазы. Второй закрепляем степлером. Чтобы обеспечить надежную фиксацию, дополнительно устанавливаем пластины. Получается сплошной радиатор, тепло передается фольге, а уже от нее помещению.
Следующий этап – это подключение к отоплению. Существует много разных способов, простейший из которых через краны, позволяющие осуществлять ручное управление. Для подключения к домашней системе она должна иметь насос. Обязательно проводим проверку герметичности и работоспособности, после чего можно укладывать финишное покрытие
При его монтаже требуется осторожность, чтобы не повредить теплопровод
Как сделать теплые полы в деревянном доме варианты устройства и монтажа
Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.
Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.
Выбор греющей системы отопления очень простой:
- Электрический кабель или маты с плоскими токоведущими жилами;
- Теплый пол на основе пластиковых труб с жидкостным теплоносителем.
Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.
О том, что теплый пол лучше радиаторов написано и сказано немало.
Мы лишь отметим его самые важные преимущества:
- Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
- Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
- С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.
Описание способов установки
Подбор варианта укладки труб, если рассматривать водяной теплый пол, зависит от характеристик самого здания. В доме, построенном из древесины, наиболее распространенными и доступными для выполнения своими руками методами обустройства теплого пола являются следующие варианты:
Особенности системы теплого пола в деревянном доме
- Укладка на выровненный фанерой деревянный пол готовых конструкций в виде матов с пазами, ориентированными для помещения в них водяного контура. Трубы могут быть из ассортимента недорогих пропиленовых армированных изделий. Стяжка в этом случае не требуется. Сверху на трубы укладываются цементно-стружечные плиты, а уже на них фиксируется напольное покрытие.
- Проведение фрезерования, заключающегося в вырезании выемок непосредственно в имеющемся половом настиле. Это становится возможным сделать, если деревянный пол имеет достаточную толщину и прочность. Габариты выемок должны соответствовать диаметру укладываемых труб.

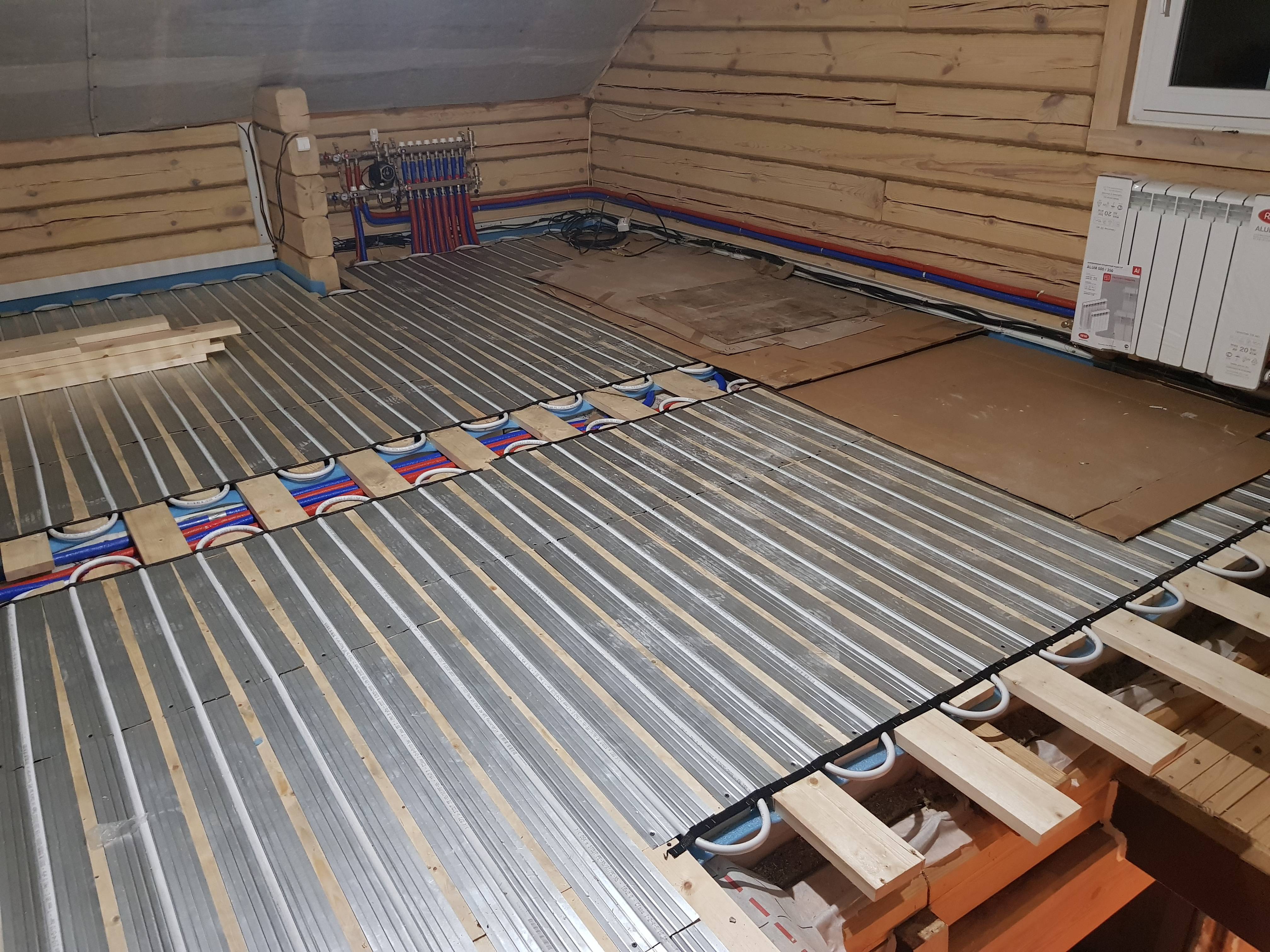

Устройство водяного контура по деревянным лагам, требующее внимательного подхода, так как они не рассчитаны на значительные нагрузки. Основное предостережение касается укладки стяжки. Если ее выполнить по лагам, вся конструкция со временем может деформироваться и прийти в негодность.
- Укладка обогревательных труб под лагами с предварительным разбором чернового дощатого настила, который восстанавливается после монтажа теплого пола.
- Фиксация труб под стяжку при помощи кронштейнов.
- Крепление направляющих рельсов, выполненных из пластика, укладываемых на деревянное основание в соответствии с монтажной схемой. В имеющиеся с верхней стороны на рельсах пазы защелкиваются трубы.
Фиксировать для водяного теплого пола в деревянном доме трубы можно пластиковыми скобами, включаемыми в комплектацию теплоизолирующих материалов, предназначенных для подобного вида обогрева.
Виды напольного отопления совместимого с деревянным основанием
Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.
Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность
Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже
Водяной пол
Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий, с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.
Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.
Электрический
Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.
Электрополы бывают:
- Кабельные, которые выпускаются в виде:
- обычного кабеля — он укладывается по поверхности пола;
- мат — провод закреплён на полотне с определённым шагом.
Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.
Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений
- Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
- плёночные — двухслойная плёнка с карбоновой пастой внутри;
- стержневые — маты, на которых размещены карбоновые стержни.
Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.
Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.
Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.
К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.
Как выполнить монтаж
Монтаж теплых полов всех типов начинается с составления схемы, проведения расчетов и закупки строительных материалов. Следующим этапом является обустройство основания.
- Снимается финишная отделка. Если планируется использовать ее повторно, демонтаж нужно осуществить предельно аккуратно.
- Основание очищается от мусора, пыли и выступающих фрагментов. Узкие щели расширяются и заделываются герметизирующим материалом.
- Проводится обработка несущей плиты грунтовкой соответствующего назначения.
- В зависимости от вида пола укладываются слои гидроизоляции и утеплитель.
После этого начинается укладка нагревательных элементов. Делается это в соответствии с их конфигурацией:
- Кабель укладывается в заранее подготовленные формы. При этом нужно соблюдать минимальный радиус изгиба, чтобы не допустить его излома. После проверки прочности крепления заливается стяжка.
- Маты крепятся на клей или двусторонний скотч. Их следует располагать в 20 см от стен, можно подрезать под нужную форму. Нельзя допустить, чтобы над элементами находился объект с низким дном, так как это способствует перегреванию провода.
- Пленка клеится к плите строительным скотчем. Чтобы предотвратить ее повреждение элементами отделки, поверх пленки настилается специальное защитное полотно.
- Водяные трубы укладываются змейкой или спиралью. При выборе формы змейки лучше использовать фасонные пенопластовые блоки с канавками.
1 Нюансы при работе с деревянными полами
Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.
Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.
Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.
С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.
1.1 Особенности дерева
Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.
То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.
Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.
Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.
То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.
Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.
Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере
То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.
Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.
1.2 Подбор системы пола
Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:
- Водяной;
- Электрический.
Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.
По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.
Водяной и электрический образцы – это уже другой разговор
Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить
При этом не стоит бояться, что полы прорвет, и они испортят древесину
Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола
При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.
Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.
При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.
Покрытие по пленочному полу можно настилать без подготовки
Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.
Идеальный вариант отопления для частного сектора

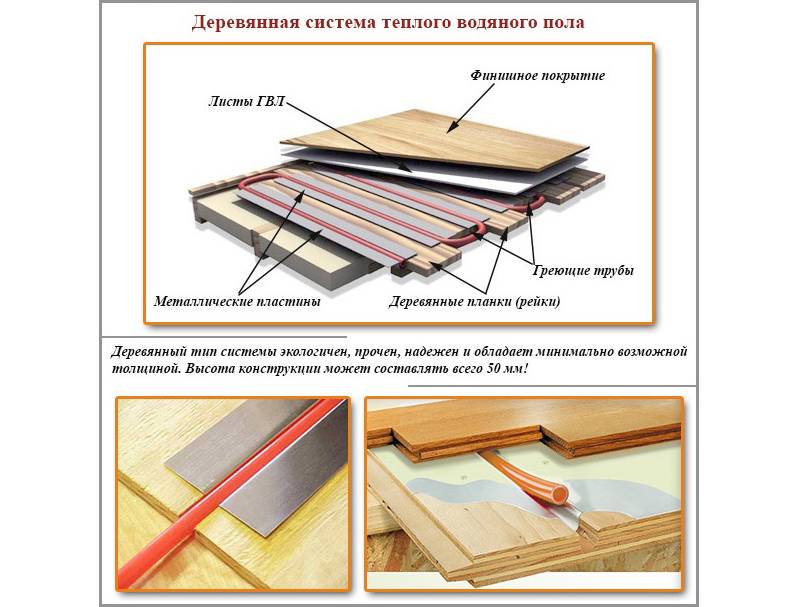

Деревянная система теплого водяного пола благодаря своим особенностям способна обеспечить наиболее комфортные условия для проживания. Она может быть использована как в качестве основного, так и дополнительного источника тепла в помещении и обеспечивает равномерный его прогрев.
При этом она не снижает влажность воздуха, не создает конвекционных потоков и позволяет сократить расходы на отопление почти на 15%. И хотя установка теплого водяного пола в деревянном доме имеет свои особенности, он идеально вписывается в концепцию экологического загородного жилья и позволяет поддерживать в нем оптимальную для проживания температуру.

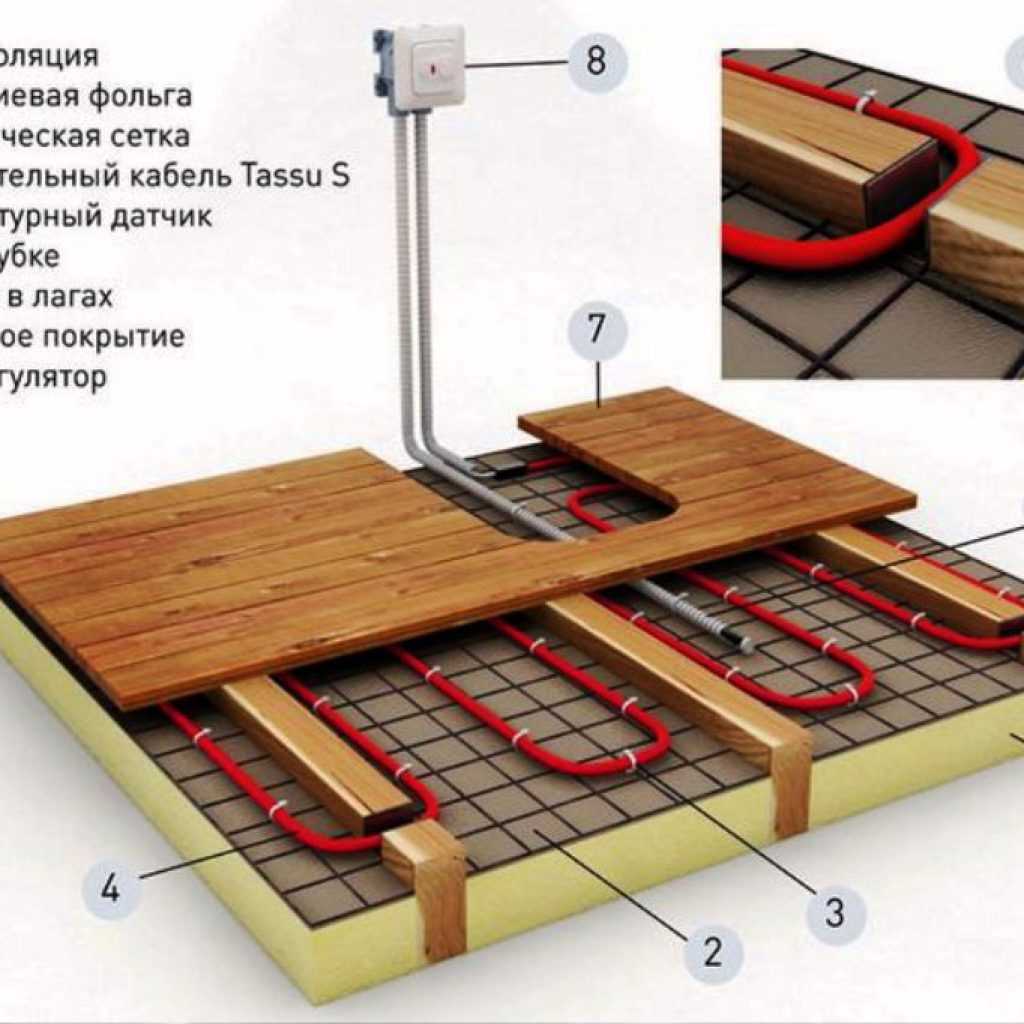

Работа с электрическим теплым полом
Укладка электрического теплого пола подразумевает внимательное проведение работ по электромонтажу с соблюдением инструкций от производителя. Энергокабель должен быть идеально изолирован, поскольку высок риск воспламенения при допущении ошибок.
Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.
Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью
Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Выполняются работы в такой последовательности:
Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева. Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами. Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем. Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя. Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов). По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля. Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций
При укладке важно учесть общую мощность кабеля с упором на площадь его сечения
По завершению подключения производится тестирование системы Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания. Завершающим этапом работ является создание чистового пола и укладка основного покрытия
Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.
Итог
В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.
https://youtube.com/watch?v=K3dEqr9QgOg
Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.
Монтаж от профессионалов
Обратившись в компанию «Мастер Срубов», вы можете быть уверены в отличном результате. Для каждого дома мы разработаем оптимальную схему монтажа. Опытные и квалифицированные мастера произведут все работы строго по технологии с соблюдением строительных правил и нормативов.
Информацию о наших координатах и доступных способах связи вы найдете на странице «Контакты».
Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас
У вас есть точные замеры дома?
Замерял сам Есть проект дома Приезжали замерщики Хочу вызвать замерщика
Нажимая на кнопку, Вы даете согласие на обработку персональных данных
Особенности защитной и декоративной обработки террасных покрытий
Этапы работ по отделке цоколя – особенности и технологии
Существенные особенности пароизоляции стен в доме из дерева
Назначение и технология защиты от гниения нижних венцов деревянного дома
Устройство пола
Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:
- Составление проекта.
- Подготовительные работы.
- Сборка и последующее тестирование отопительного трубопровода.
- Финишные работы (укладка чистовых напольных покрытий).
Проект
Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.
Проект включает в себя:
- Детальный чертеж (схему).
- Расчет тепловых потерь для каждого помещения.
- Расчет количества тепла, которое должно поступать в каждое помещение.
- Сопротивление трубопровода отопительной системы.
- Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
- Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.
После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.
Пирог деревянного пола
Подготовительные работы
Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.
Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.
Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.
Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.
Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.
Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

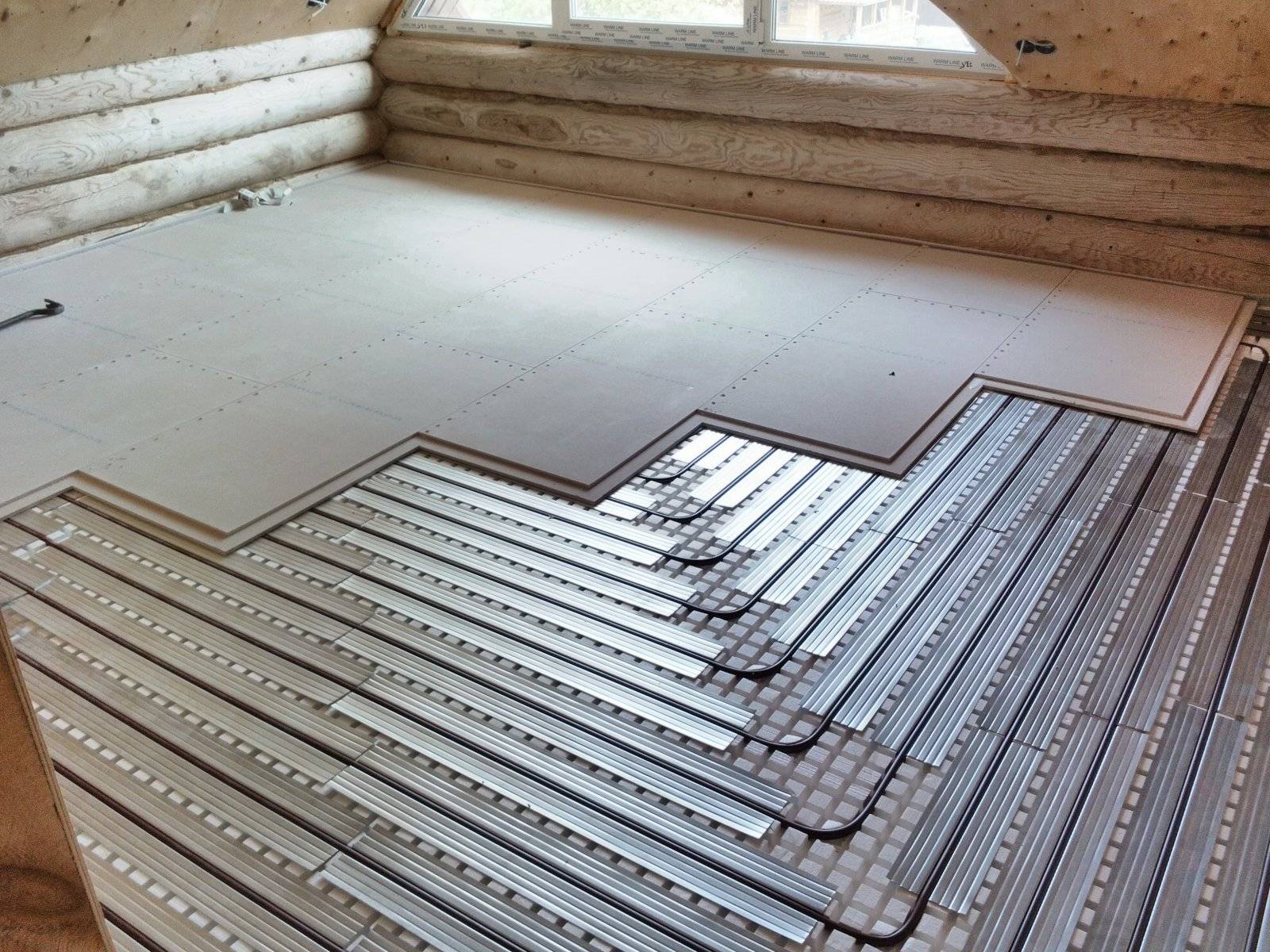

Модульный вариант
- На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
- В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
- Когда все готово укладывают теплопроводящий водный контур.

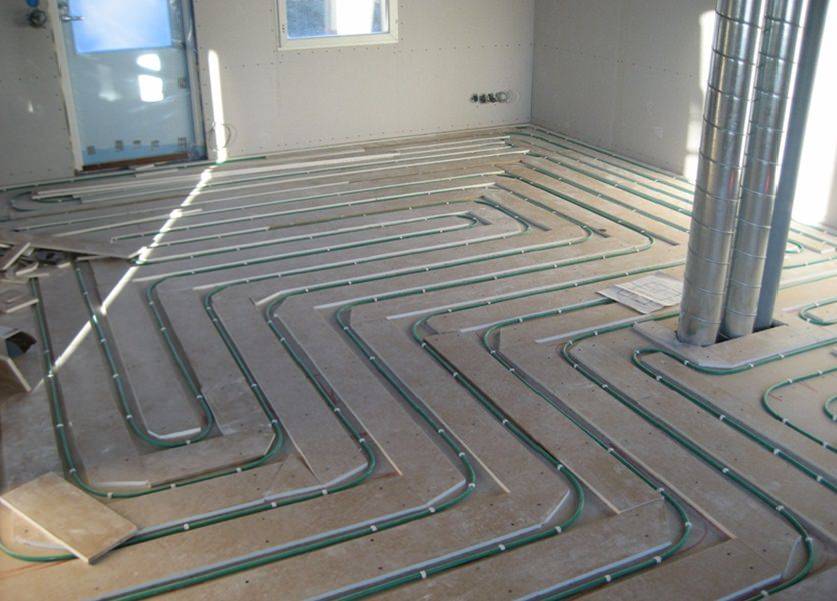

Теплый водный пол на реечной основе
- Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
- Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
- В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
- Далее можно делать разводку тепловых контуров.
Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.
Схема устройства теплого водяного пола
Смешанный вариант укладки
Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.
После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.
Подключение и тестовый запуск
После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).
