Водяной теплый пол

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

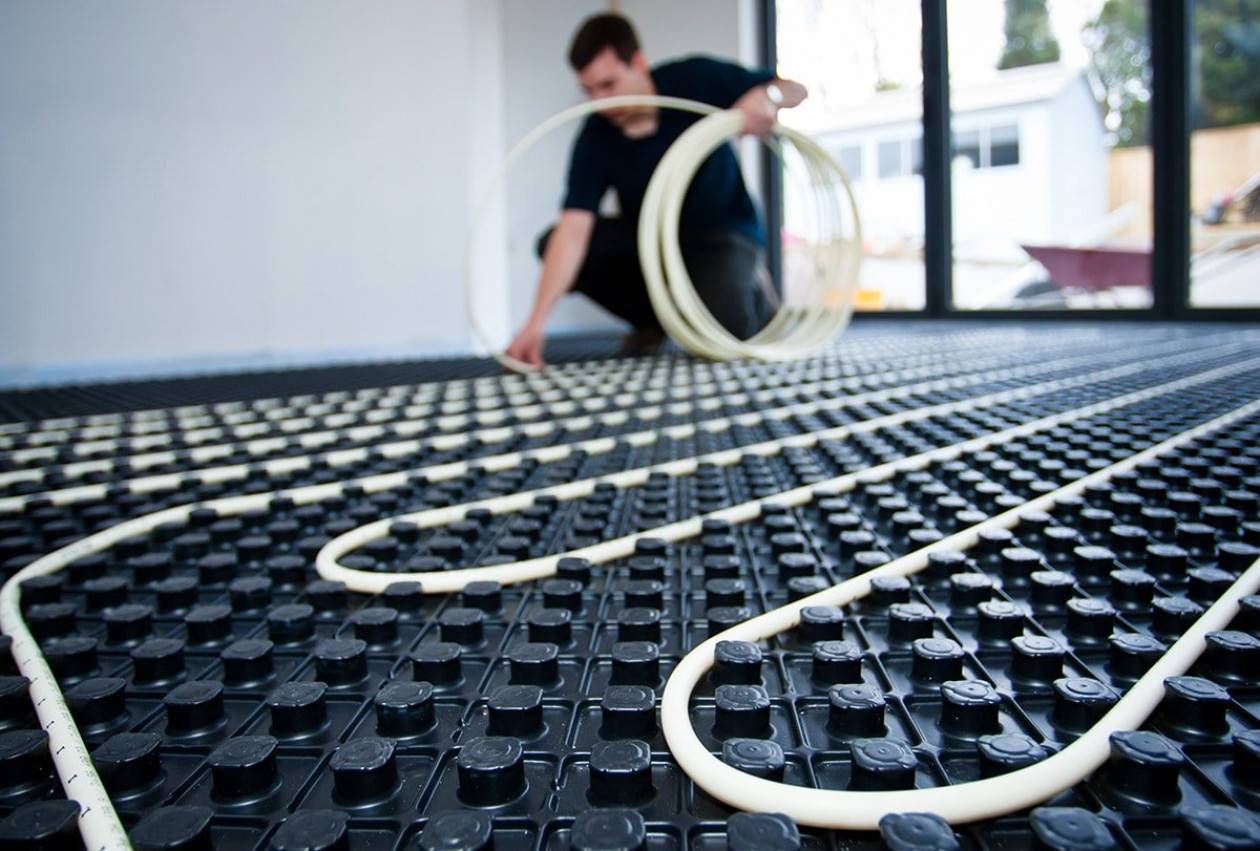

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Ошибки и правила при монтаже теплого пола

1

Их хватает максимум на 1 сезон, а то и меньше. Вот наглядный видеоэксперимент, что происходит с подобными фольгоизолами.

https://youtube.com/watch?v=UpmxazT7nyI%3F

Не занимайтесь пустой тратой ваших денег. Кроме того, без армирования тонкой стяжки, в результате разрушения фольгированной изоляции, может произойти просадка и растрескивание напольного покрытия.

Лучшее решение – применить в качестве изоляции экструдированный пенополистерол плотностью 35кг/м3 или мультифольгу.

Основа мультифольги это воздушные карманы в виде таблеток или пупырышков. Они очень прочные и просто так их раздавить не получится.

По ним спокойно можно ходить сколь угодно долго. Причем алюминиевое покрытие нанесено с обратной стороны, т.е. повредить и разъесть его стяжкой не возможно.

2

Это некий демпфер, который прокладывается по периметру плиты с теплым полом. Он необходим для компенсации расширения стяжки, которое неизбежно происходит при ее нагреве.

Если этого не сделать, бетонная стяжка будет упираться в стены и ей останется два варианта, либо ломать эти сами стены, либо ломаться самой. При заливке, край демпферной пленки должен быть выше стяжки, потом лишнее обрезается.

3

Так как все расширения при нагреве такого бетонного пласта, одна лишь отбортовка компенсировать не сможет.

45

Ничего из этого не должно попасть в вашу стяжку.

6

Такая толщина бетона поможет спасти вас от растрескивания даже при не совсем качественном цементе.

Кроме того, 85мм помогают от полосатости (тепловой зебры). Ну и последнее, это инерционность такой стяжки.

Если у вас энергоноситель электричество, в ночные часы по более дешевому тарифу можно ”разогнать” теплый пол и не включать котел целый день. Запасенного тепла должно хватить до вечера.

Такой режим отопления примерно обходится в 3 раза дешевле обычного.

7

В конечном итоге, вам нужно получить бетон, который будет с легкостью выдерживать температурные деформации.

8

В первую очередь, когда вы вынуждены вместо 85мм заливать стяжку всего 50-60мм. Но по возможности этого нужно избегать.

9

Даже если эта сцепка произойдет, то все оторвется при первом нагреве плиты. Плита теплого пола, образно говоря, должна ”плавать” без связи с основанием и со стенами.

10

Система должна быть заполнена и давление должно составлять 3 bar. В первую очередь это связано с необходимостью сохранения геометрии и формы трубы. Без давления внутри, ее легко смять.

https://youtube.com/watch?v=WDs3KYrCINE%3F

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

• Маячковый профиль;
• Лазерный уровень;
• Угольник строительный;
• 5-10 кг гипса;
• Грунтовка;
• Мобильная бетономешалка;
• Цемент;
• ПГС;
• Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Как устроен теплый водяной пол и как он работает

Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.

Что требуется для водяного теплого пола

Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.

Назначение основных узлов

Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.

Оборудование для водяного теплого пола: общая схема

Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.

Пример планировки контуров теплого водяного пола

Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.

Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.

Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

• Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
• Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.

• Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.

• Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
• Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.

Принципиальная конструкция теплого водяного пола

Традиционная конструкция тёплого водяного пола предполагает наличие нескольких слоёв, укладываемых в определённой последовательности. При этом толщина формируемого пирога должна составлять 8-14 см при максимальной нагрузке на перекрытия 300 кг/м².

Если в качестве основания выступает бетонная плита, тёплый водяной пол включает:

• гидроизоляционный слой, чаще всего формируемый с помощью полиэтиленовой пленки;
• демпферную ленту, укладываемую по периметру и изготавливаемую из полосок теплоизолятора или спецматериала с клейкой основой;
• утеплитель, выбираемого с учётом месторасположения строения. Самым популярным является экструдированный пенополистирол толщиной 5-10 см;
• армирующую сетку;
• водяной контур;
• стяжку.

Структура теплого пола с бетонной стяжкой

Если устройство теплого водяного пола осуществляется в частном доме, устраиваемый пирог включает:

• слой грунта толщиной 15 см;
• слой щебня толщиной 10 см;
• слой песка толщиной 5 см;
• черновую стяжку;
• гидроизоляционный слой;
• демпферную ленту по периметру;
• утеплитель;
• армированную стяжку с отопительным контуром.

Количество слоёв в частном доме значительно возрастает

Система без стяжки состоит из слоя паро- , гидроизоляции, полистирольных плит, теплоотражающих пластин, труб и настила из гипсо-волокнистых плит.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Комплектующие элементы, которые надо иметь в наличии

Тёплый водяной пол состоит из:

• водонагревательного котла;
• нагнетающего насоса, если такового не имеется в составе котла;
• шаровых клапанов на входе котла;
• труб разводки;
• коллектора, позволяющего отрегулировать тепловой поток. С помощью двух разветвителей к одной основной линии подключается несколько контуров тёплого пола. Один позволяет распределить горячую воду, второй – собрать холодную;
• труб, монтируемых по напольной поверхности. Для изготовления отопительного контура предпочтительно использование изделий из сшитого полиэтилена или полипропилена. Последний должен быть армированным для обеспечения достаточных прочностных характеристик;
• фитингов.

Для коллектора предусматривается специальная ниша

Выбор и установка инфракрасной пленки

Рынок может предложить продукцию, сделанную в Украине, Чехии, США, Китае и, естественно, России. Повышение конкуренции расширяет выбор, но, вместе с тем, фирма, преподнося качества своего товара, часто нелицеприятно отзывается о продукции конкурентов. Пленочные инфракрасные полы – это полы будущего. Углеводородное волокно намного теплопроводнее, чем многие аналоги, использующиеся в системах обогрева. Самый популярный способ установки – под ламинат. Этот материал прогревается буквально за считанные минуты, может быть быстро демонтирован в случае необходимости. Но, покрытый ламинатом, пленочный пол все же не может быть основной системой отопления в комнате, так как быстро нагревающийся материал так же быстро и остывает, если система выключается.

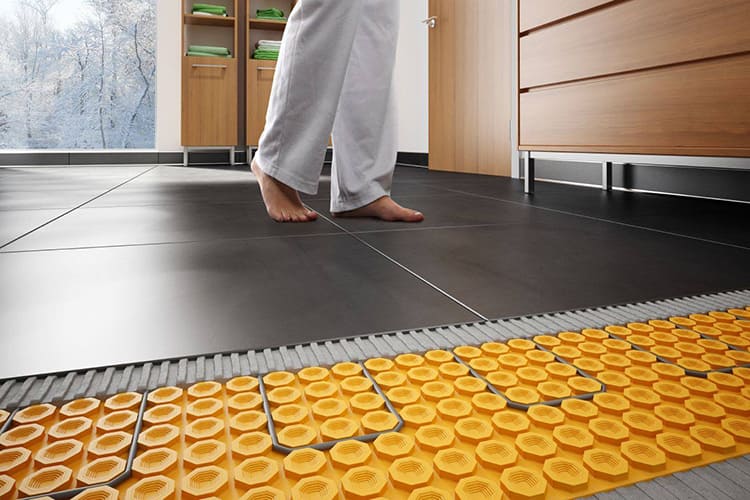

С каким покрытием совместим теплый пол?

Помимо ответа на вопрос: сколько стоит теплый водяной пол, собственники задаются и другими дилеммами. Чаще всего они затрагивают тему совместимости конструкции с различными типами напольных покрытий. Исходя из принципа работы теплого пола, можно предположить, что наиболее эффективным решением будет выбор напольного покрытия с максимальной теплоемкостью.

В данном вопросе хорошо себя зарекомендовали следующие варианты покрытий:

1. керамическая плитка;
2. паркет;
3. линолеум;
4. ламинат и пр.

Первый тип покрытий защищен от деформаций и обладает достаточной теплоотдачей, поэтому его довольно часто используют в комнатах с высоким уровнем нагрузки.

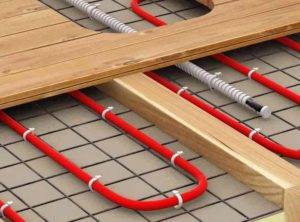

Ламинат и паркет хоть и не обладают такой же износостойкостью, как и плитка, однако имеют ряд других положительных качеств — это хорошая проводимость тепла и простой процесс монтажа. Таким образом, водяной теплый пол под деревянный пол также может быть реализован в доме. Линолеум также можно использовать в различных комнатах, при этом стоит помнить, что максимальная толщина теплого водяного пола не должна превышать десяти сантиметров.

Собственник может рассмотреть каждый из вариантов и определить, какое покрытие лучше для теплого водяного пола после оценки особенностей планировки дома и имеющихся в наличии ресурсов.

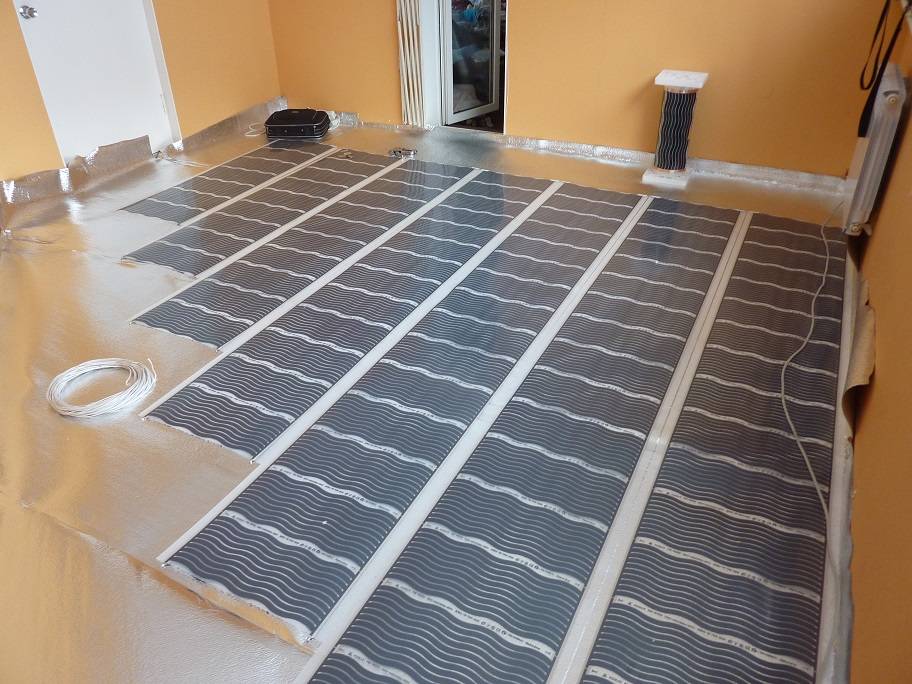

Инфракрасные теплые полы

Это наиболее простая система из всех доступных. Ее легко обустроить. Нагревательный элемент представляет собой пленку. Поставляется теплый пол в рулонах шириной 0,5 м. Инфракрасные системы можно без каких-либо опасений применять с любыми типами финишных покрытий. Если в квартире будет ламинат, специалисты рекомендует именно ИК-пол. Начать укладку напольного покрытия можно сразу же после того, как завершится процесс монтажа теплого пола. Инфракрасный подогрев более экономичен, отличается простым устройством и его монтаж более дешевый. Устанавливать пленку можно как и в стяжку, так и обойтись без нее.

Среди недостатков – запрет на использование пленочного пола под мебелью. Нагревательный элемент будет перегреваться. Этих проблем нет у перфорированной пленки, но ее цена значительно выше обычной.

Преимущества и недостатки ИК-полов

Выбирают такие решения из-за очень высокой скорости нагревания в отличии от других систем. Также считается, что для ламината такой пол является более щадящим. Инфракрасные нагреватели гораздо более экономичны, чем электричка или водяной теплоноситель. Экономное потребление электроэнергии, быстрый прогрев, стойкость к механическим повреждениям – это все то, за что выбирают данный тип систем обогрева полов.

Работы по монтажу такого пола займут максимум 2 часа в зависимости от размера помещения. Нет необходимости делать стяжку, клеить пленку или выполнять еще что-нибудь дополнительно. Установка возможна без специальных навыков. Пол готов к работе уже после того, как его уложили. Срок службы системы – более 50 лет.

Инфракрасный теплый пол стоит значительно дороже водяных или электрических систем, но он гораздо более экономичен и окупит себя уже через 2 года.

Достоинства и недостатки водяного тёплого пола

Основными преимуществами водяного тёплого пола являются:

• эстетичность. Элементы системы отопления находятся под декоративным покрытием, а потому не способны ухудшить внешний вид помещения, выполненного в любом стиле;
• безопасность. Можно не опасаться ожога при случайном касании отопительной системы;
• экономичность. Если сравнивать тёплый водяной пол с отопительной системой, включающей радиаторы, экономия может достигать 20-30%;
• комфортность. По тёплому полу комфортно перемещаться даже в сильный мороз, что особенно актуально для семей с маленькими детьми. При этом если у пола температура будет +22°С, то на уровне головы – +18°С. При радиаторном отоплении происходит круговая циркуляция воздушных масс: тепло сначала поднимается, а затем опускается, остыв, к полу. В результате человек чувствует себя некомфортно;
• длительный срок службы. Система, изготовленная из качественных материалов, способна прослужить до полувека;
• равномерный прогрев помещения;
• возможность изменения степени нагрева.

Внешний вид напольного покрытия остаётся неизменнымПо полу комфортно ходить босыми ногами

Из недостатков стоит отметить:

• сложность монтажа в квартире, расположенной в многоквартирном доме;
• трудоёмкий монтаж;
• сложность выполнения ремонтных работ.

Чтобы отремонтировать трубы, надо поднять напольное покрытие

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции.

Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см.

Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его скрывают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Плюсы теплого пола

Благоустроенность и эстетика системы

Иначе говоря, это комфортная температура нагреваемой поверхности и комфортный температурный режим в помещении. Кроме того, в месте с такой системой, нет зоны локального перегревания и еле прогреваемых участков. Не имеются видимые элементы отопительной системы. Система не привязана к расстановке мебели в помещении.

В зданиях с напольным отоплением тепло передается не при помощи конвекции, а с помощью теплового излучения. Другими словами, передача тепловой энергии происходит от одной частицы к другой. Конвекционная составляющая конечно присутствует, но она не более 10% от общего теплового излучения и в данном случае ей вполне можно пренебречь.

Универсальность

Следующий плюс теплого пола заключается в том, что здесь можно использовать любой источник энергии, любой теплогенератор, какой угодно тип теплоносителя и тип напольного покрытия.

Стоит обратить внимание на единственный нюанс, который касается напольного покрытия – это если мы имеем дело, скажем, с ламинатом, паркетной доской, паркетом или линолеумом, тут нужно обращать внимание на упаковку и внимательно ознакамливаться с информацией на ней указанной, можно или нельзя использовать данный вид напольного покрытия при монтаже системы “теплый пол”

Здоровье и безопасность

Еще один плюс теплого пола – отсутствует циркуляция пыли благодаря равномерным тепловым потокам, отсутствуют электромагнитные поля по сравнению с электрическими теплыми полами.

Это все обусловлено наличием постоянной циркуляции конвекционных потоков воздуха в помещении, с этими пластами воздуха перемещаются мельчайшие сухие частицы, микроорганизмы, которые могут вызывать аллергические и негативные реакции на организм человека.

Энергоэффективность

Достаточно немаловажный плюс теплого пола. Во-первых, температура теплоносителя, которую мы подаем в трубы теплого пола, максимально возможная по нормам – 55°C. На практике, этот показатель достигает примерно 35-45 градусов. Соответственно это даст возможность снизить затраты на нагрев данного теплоносителя.

Во-вторых, по причине равномерного распределения тепла в помещении и отсутствию необходимости прогревать верхние слои воздуха, средняя температура в помещении снижается примерно на 2°C, без перемен в ощущениях тепла человеком. Данное снижение средней температуры приводит к 15-20% сбережению электроэнергии на нагрев этого пространства. Это если мы говорим с вами о помещении со стандартной высотой потолков до 3 метров. Если рассматривать промышленный или спортивный объект с высокими потолками, то эта экономия может достигать до 30% и 40%. В отопительный период, который в среднем по нашей стране длится около 200 суток, это в финансовом выражении достаточно существенная экономия.

Третий момент – вертикальное распределение тепла, опять же отсутствие необходимости подогревать верхние слои воздуха, что минимизирует тепловые потери через верхние части стен и перекрытия.

Все перечисленные плюсы теплого пола, вытекают из физики самого процесса. Существует возможность увеличить энероэффективность еще на 15-20%, используя различного рода автоматизацию нашей системы, в том числе и погодозависимую автоматику.

Мы не всегда отдаем себе отчет во что нам обойдется та или иная концепция отопления. Нам видно сколько стоит оборудование, согласно спецификации, и думаем что на этом все. Но у этого айсберга есть и небольшая скрытая часть, которая в значительно мере превышает его верхнюю часть. Так вот, верхняя часть айсберга символизирует стартовые затраты на оборудование и монтаж. Но система водяного теплого пола делается не на один год, а на многие десятилетия, поэтому скрытая нижняя часть айсберга показывает затраты на эксплуатацию в течение всего срока эксплуатации системы. Мы ежемесячно платим за энергопотребление, чем энергоэффективней смонтирована система отопления, тем меньше ежемесячно будут составлять расходы за энеропотребление нашего дома.

Итоговое впечатление об отоплении деревянного дома теплым полом

Уже несколько зим отапливаюсь теплым полом с подачей горячей воды от угольного котла. Никаких других систем отопления не использую. Очень доволен. Жена, детишки и я ходим зимой босиком, что-то можем делать, сидя на полу. Кошки обожают лечь пузом на теплую поверхность и греться, а иногда даже ложатся на спину, греют позвоночник.

На улице температура падала до -37. С учетом того, что дом хорошо утеплен, в доме при любой погоде удается поддерживать комфортную температуру.

Из недостатков отмечу только один, и то это скорее не недостаток, а просто лоханулись мы. Надо было нарисовать сверху на фанере схему труб. Устанавливая перегородку, летом умудрился попасть в металлопластиковую трубу саморезом, когда его вкручивал в пол. Пришлось быстро сбрасывать воду в системе, снимать ковролин, фанеру и ремонтировать трубу, а потом заполнять, продувать, опрессовывать.

(читать дальше…) :: (в начало статьи)

1

2

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений.

Укладка плитки по деревянному основанию Тонкости укладки керамической кафельной плитки по подвижному основанию (древесина, ДСП, OSB, гипсокартон), а также в деревянных строениях Читать дальше…

скажіть будь-ласка, якщо фінішне покриття-ламінат,- то який склад підлоги у такому випадку? дякую. Читать ответ…

Скажите, а покрытие пола не рассыхается? Читала, что для деревянного пола водяное отопление губительно – рассыхается, да линолеум и ковролин от нагрева выделяют вредные вещества. можно ваш имеил что бы задать вопросы непублично Читать ответ…

Еще статьи

Отопление газовыми баллонами, баллонным сжиженным газом, пропаном, про…
Делюсь опытом отопления дома баллонным газом….

Электрический теплый пол. Тепловые насосы. Отопление кондиционером….
Преимущества и недостатки теплового насоса и теплого пола….

Утепление водопроводных труб. Защита от замерзания….
Водопровод своими руками. Внешний, незамерзающий. Прокладка водопроводных труб з…

Масляные, инфракрасные электрические обогреватели, отопители, конвекто…
Преимущества и недостатки масляных и инфракрасных электрообогревателей, конвекто…

Установка твердотопливного (угольного) котла….
Советы по выбору расположения, установке угольного котла, подключению дымохода…

Регулируем интенсивность нагрева помещения от печи….
Интересная конструкция отопительной печи с регулируемым нагревом помещения….

Как заполнить антифризом или водой систему отопления. Что выбрать: вод…
Как правильно заполнить систему отопления теплоносителем, выбрать между водой и …
