Планируем отопление для теплицы на зиму

Печь

Если в качестве источника тепла используется обыкновенная печь на твёрдом топливе, то режим отопления, как правило, подбирается и регулируется опытным путем. Любой владелец частного дома прекрасно знает, сколько дров необходимо сжечь в печи, чтобы получить комфортную температуру по всей площади помещения. Отопление теплиц дровами конечно более затратно, по сравнению с отоплением жилого помещения, особенно холодной зимой.

Установку печи и котла желательно делать в отдельном помещении, хотя допускается и установка непосредственно в теплице. Первый вариант хорош тем, что позволяет контролировать климат в теплице из тамбура. Отопление теплицы зимой, исполненное по второй схеме немного выигрывает по эффективности, но такое преимущество порой сходит на нет, по той причине, что приходится каждый раз открывать дверь.

Для тяжелых стационарных печей и котлов следует предусмотреть фундамент. Кроме того следует ответственно подойти к конструкции дымохода.

Подключение контуров для обогрева теплиц необходимо выполнять последовательно. Первым к котлу водяного отопления подключается контур для нагрева воздуха, а непосредственно его к выходу подводится контур для грунта.

Для хорошего прогрева грунта необходимо уложить трубы по всей площади. Шаг при этом может быть от 30 до 50 см, в зависимости от диаметра труб и глубины их залегания.

Расширительный бак принято устанавливать на выходе последнего контура отопления. Каких-то особенных требований к нему нет. Это может быть любая емкость подходящего объема. Можно использовать большую пластиковую канистру или специальное изделие, которое можно приобрести в соответствующих магазинах. Некоторые расширительные баки имеют конструкцию, позволяющую доливать воду. Место установки расширительного бачка нужно выбирать в верхней точке отопительной системы.

Установку насоса лучше производить на обратной трубе системы обогрева теплиц. Температура в этом месте самая низкая, а это положительно скажется на сроке службы агрегата

Очень важно, чтобы насос находился между двумя шаровыми кранами. Это нужно для того, чтобы в случае неисправности можно было демонтировать насос, не сливая всю воду из системы отопления

При покупке насоса следует обратить внимание на его производительность. Насос с недостаточной производительностью не сможет обеспечить должную скорость потока в системе обогрева теплиц

Кроме того, он может быстро выйти из строя из-за постоянной перегрузки. Современные модели, как правило, имеют несколько фиксированных режимов работы. .

Обустройство печного обогрева теплицы

Первый вариант

Печи для теплиц

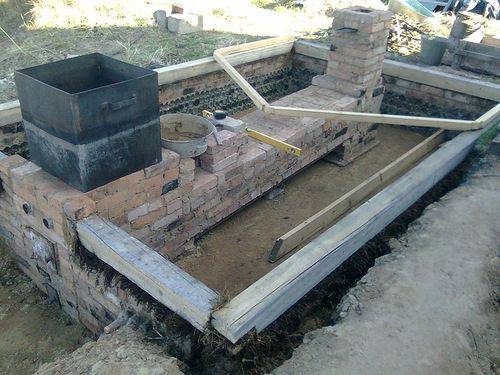

Кирпичная печь с боровом

Первый шаг. В тамбуре теплицы выложите из кирпича топку печки на предварительно обустроенном фундаменте.

Второй этап. Выложите дымоход по всей длине помещения.

Основание борова и поддувальная камера с боковыми воздухозаборами

Топка и дымоходы

Третий этап. Выведите дымоотводящую трубу из теплицы с другой стороны. В результате продукты сгорания будут эффективно отводиться из помещения, а тепло останется внутри.

Продолжение топки и перекрытие борова

Печь соединена через разделку с фундаментом теплицы

Над топкой бак с водой

Грядка на печи

Печь для теплицы

Цены на огнеупорный кирпич

Огнеупорный кирпич

Второй вариант

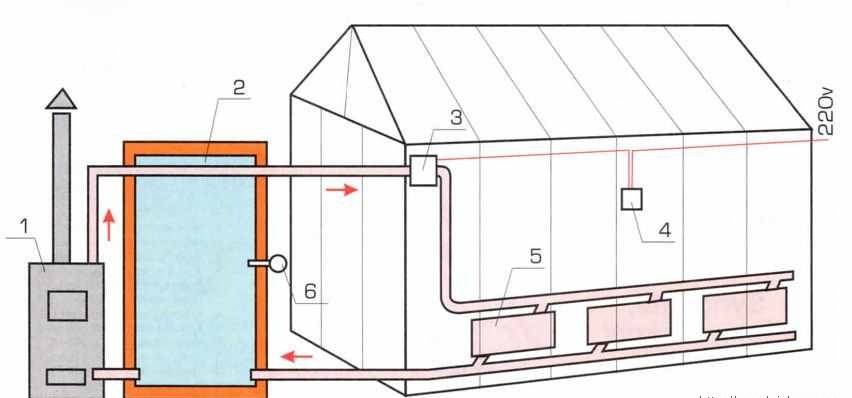

Схема отопления теплицы:1 – нагревательный котел;2 – бак-термос;3 – циркуляционный насос;4 – реле-регулятор;5 – регистры;6 – термопара

Первый шаг. Подготовьте большую металлическую бочку. Окрасьте ее внутреннюю поверхность в два слоя – это обеспечит защиту от коррозии.

Второй шаг. Сделайте в корпусе несколько отверстий. К одному из них вы подсоедините дымоход. Другие будут использованы для подключения крана и расширительного бака.

Третий шаг. Сварите печку из листового металла и вставьте ее в подготовленную бочку.

Четвертый шаг. Приварите к отверстию в бочке кусок трубы для подключения дымохода. Суммарная длина дымоотводящей конструкции должна составлять не менее 4-5 м.

Пятый шаг. Установите на бочку расширительный бак. Будет достаточно емкости объемом 20-30 л. Бак можете купить или же сварить самостоятельно из листового металла.

Шестой шаг. Выполните разводку труб по помещению теплицы. Разложите трубы по земле с шагом 120 см. Такое расположение отопительных элементов будет способствовать эффективному прогреву грунта в местах нахождения растительных корней.

Седьмой этап. Установите насос для обеспечения принудительной циркуляции воды по системе.

Твердотопливный котел для теплицы

Твердотопливный котел для теплицы

Твердотопливный котел для теплицы

Включите подачу воды и убедитесь в герметичности всех соединений. При обнаружении протечек, сразу же заделайте их. Лишь после этого можно начинать тестировать печь и принимать отопительную систему в постоянную эксплуатацию.

Трубы отопления

Удачной работы!

Как обогреть теплицу свечами и бутылками

Подобный способ может пригодиться при наступлении возвратных заморозков. Он позволяет за короткий промежуток времени повысить температуру в помещении на несколько градусов.

При незначительном понижении температуры чуть ниже 0 °С для обогрева помещения 6х3 м достаточно 4 свечей. Чтобы тепло от них не уходило сразу вверх, их необходимо прикрыть металлическими ведрами, оставив между ним и грунтом небольшую щель для поступления кислорода. Разогретые с помощью пламени ведра начнут быстро обогревать воздух.

Заменить металлические ведра можно керамическими горшками, вставленными один в другой и нанизанными на металлический болт. Он будет служить проводником тепла.Обогрев с помощью свечи

Использовать для обогрева теплицы можно также обычные бутылки с водой. Опытные огородники запасаются большими емкостями из пластика и используют их в течение всего сезона. За день бутылки нагреваются на солнце, а ночью, когда температура в теплице падает, начинают отдавать в воздух накопленное тепло. Плюс в жару емкости с холодной водой спасают растения от чрезмерного перегрева и ожогов.

Монтаж трубопровода для водяной системы

Водяное отопление требует прокладки трубопровода, что вполне выполнимо своими руками. Металлические трубы нужно сварить и укрепить вдоль периметра теплицы как можно ближе к земле. Для системы с естественным движением теплоносителя, нужно подсоединить трубы к котлу к соответствующим патрубкам (вход и выход). Подающая труба должна вначале подходить к расширительному бачку, который устанавливается как можно выше. Горячая вода поднимается вверх, после чего спускается и движется по магистрали с определенным давлением. Для закрытой системы необходимо на трубе-обратке перед котлом установить насос, который будет обеспечивать необходимое давление. Трубы необходимо покрасить, чтобы они не поржавели в условиях повышенной влажности.

Своими руками возможно сделать и теплый пол. Полиэтиленовая труба — удобный и простой в монтаже материал, с ним может справится непрофессионал. Прежде чем крепить трубу, нужно проложить теплоизоляцию. Ею могут выступать как пенопласт, так и обычная фольгированная пленка. Главная их функция – не пропускать тепло, идущее от труб вниз. Трубу необходимо прикрепить к поверхности, используя металлические скобы

При этом важно не повредить его, так как отремонтировать отдельный участок нельзя

Шаг укладки необходимо просчитать исходя из общей площади. Для небольших теплиц достаточно соблюдать расстояние между трубами 15 см, для средних (12-20 кв.м) – 20 см, для больших, свыше 25 кв.м – 30 см. Подключаются трубки к соответствующим патрубкам отопительного прибора. Водяное отопление, выполненное под грунтом, эффективно для теплицы, так как характеризуется малым расходом топлива. Для подземного трубопровода не требуется разогревать теплоноситель до 60-90°C (как для наземнго), достаточно 30-40°C.

Водяное отопление

Отопление теплицы

Этот способ обогрева обеспечивает равномерный прогрев как почвы, так и воздуха. Еще одним его преимуществом является создание оптимального микроклимата в помещении – воздух при такой системе отопления не пересушивается. Обогрев подобным способом возможен с помощью дров, торфа, газа, угля или даже отработки автомобильного топлива. Поэтому вы сможете выбрать наиболее оптимальный вариант, учитывая стоимость энергоносителей в конкретном регионе.

Как сделать водяной обогрев теплицы? Такая система отопления состоит из:

  • котла или печи
  • расширительного бачка, служащего для накопления воды
  • радиаторов
  • трубопровода
  • насоса: так как опустить нагревательный котел в теплице ниже уровня грунта довольно проблематично, циркуляция воды по трубам осуществляется принудительно
  • дымохода

Даже при наличии циркулярного насоса трубопровод в подобной системе лучше расположить под небольшим наклоном. В этом случае даже при временном выходе из строя насосной системы отопление будет продолжать функционировать.

Для расчета тепловой мощности радиаторов используется формула:

P = S * 120,

S – площадь теплицы (при стандартной высоте стен 3 м вычисления объема помещения не требуется).

К примеру, для отопления теплицы размером 3х8 м ее площадь составит 3 * 8 = 24 кв. м. Находим требуемую тепловую мощность: 24 * 120 = 2880 Вт. Уточнить этот параметр для одной секции радиатора можно в техпаспорте.

Отопление зимней теплицы

Различают несколько типов отопления зимней теплицы – электрическое, газовое, водяное, инфракрасными обогревателями и биотопливом.

Электрический обогрев зимней теплицы  может быть на принципе непосредственного обогрева воздуха обычными электрообогревателями. Такой обогрев малоэффективен и энергозатратен, может применяться только для стеллажных теплиц в осенний и весенний период. А вот электрический обогрев зимней теплицы нагревательными элементами или кабелями, размещенными в почве на глубине 35-40 см в дренажном слое, очень эффективен, но расходует много электроэнергии.

Газовая система отопления зимней теплицы теплогенераторами достаточна эффективна, но в зимний период, даже мощными теплогенераторами, сложно прогреть почву в грунтовых теплицах. Поэтому лучше в грунтовых теплицах газ использовать как удобное топливо для подогрева жидкости при водяном отоплении теплиц.

Самым традиционным и эффективным пока является водяное отопление зимних теплиц. Составляющими элементами этот системы отопления являются: нагревательный котел и сеть трубопроводов проложенных в теплице или предпочтительнее в ее почве в дренажном слое. Подогрев воды можно проводить различным видом топлива: дизельное топливо, газ, электричество, уголь, дрова. Следует обязательно просчитывать расход топлива в зависимости от длины и диаметра труб. Зависимость прямопропорциональная. Водяной обогрев очень удобен и экономичен.

Использование инфракрасного обогрева зимней теплицы считается самым современным видом. Для обогрева воздуха в теплице используются различные виды инфракрасных обогревателей: экраны, панели, керамические и кварцевые излучатели, инфракрасные лампы, которые работают от электричества. Особенностью инфракрасных обогревателей является нагрев почвы и предметов, находящихся в теплице, а не воздуха, как у обычных обогревателей. Воздух такие обогреватели не сушат. Считается, что инфракрасные обогреватели в 2 раза экономичнее обычных.

Я пользовался инфракрасными обогревателями в квартире и поэтому очень сильно сомневаюсь в таком высоком КПД этих обогревателей. С помощью инфракрасных обогревателей можно создавать точечный обогрев определенных зон в теплице, которые, к примеру, предназначаются для выращивания рассады. Для выращивания рассады хорошо зарекомендовали себя следующие модели обогревателей – Пион Керамик, Пион Люкс, Пион Термоглас. Но с помощью инфракрасных обогревателей довольно сложно в течение всего зимнего периода поддерживать требуемую температуру почвы в грунтовых теплицах и они очень энергозатратны.

Биологический обогрев почвы использовали еще наши далекие предки для получения более раннего урожая овощей. Этот  способ основан на принципе выделения тепла при разложении органики. Из навоза (лучше конского), опавших листьев, прессованной соломы  и других органических отходов готовят биотопливную подушку.

Чтобы не размножались на благотворном субстрате грибы, биоподушка посыпается известью-пушонкой (250-300 гр на 1 кв. м). Поверх биоподушки насыпается плодородная почва слоем не более 20 см. В течении двух месяцев проходит активное сгорание биотоплива и держится довольно-таки высокая температура почвы, но и весь сезон сохраняются комфортные условия развития для растений.

В глубинке России еще применяют печное отопление зимних теплиц. Как правило, печь располагают в торце теплицы, чтобы отопительный отсек печи находился в соседней с теплицей пристройке. В качестве топлива используют уголь, дрова, торф и другие. С помощью печного отопления теплицу можно использовать только весной и осенью, но продлить сроки можно комбинируя  печное отопление с биологическим обогревом.

Хочется предостеречь дачников, пользующихся печным отоплением теплицы – если топочный отсек находится внутри теплицы, использовать уголь нельзя, так как при его горении образуются вредный для растений газ.

Отопление для теплицы «теплый пол»

Система «теплый пол» может быть обустроена в теплице различными вариантами. Выбор конфигурации и самой конструкции зависит от площади самого строения и условий эксплуатации этого обогрева.

Использование при отоплении теплицы системы “тёплый пол”. Нажмите для увеличения.

Довольно часто садоводы-любители приобретают такие системы, выполненные в виде водонепроницаемых матов.

Такой обогревательный элемент располагается под поддонами с растениями. С его помощью и поддерживается необходимая температура в помещении.

Такие маты-обогреватели выпускаются различных размеров, поэтому их можно приобрести для любых видов парников.

Применение такого обогревающего элемента позволяет высаживать рассаду или проращивать семена в самое раннее время, а также выращивать растения в зимних садах.

Для более эффективного обустройства такого вида отопления над матами лучше создать небольшую песчаную подушку, которая будет предохранять их от повреждений.

Чтобы не допускать пересыхания грунта, можно воспользоваться различными видами увлажнения.

Для теплиц с одинарным остеклением подойдут системы «теплый пол», мощностью 70-120 Вт/кв.м, а для двойных стекол будет достаточно и 50-100 Вт/кв.м.

Определяя отопление парника из вышеизложенных вариантов, руководствуйтесь принципами целесообразности, экономичности и удобства такого оборудования.

Монтаж водяного пола

Перед установкой водяного теплого пола нужно удалить небольшой слой грунта (примерно 40 см). Некоторые умельцы рекомендуют снимать меньший слой, чтобы в итоге над поверхностью пола возвышался слой грунта. Это существенно облегчит процесс ухода за культурами. К тому же грунт получит дополнительный воздушный обогрев.

Укладка водяного теплого пола в теплице

Далее необходимо выполнить несколько этапов в такой же последовательности, в которой они указаны ниже.

Калькулятор длины контура труб теплого пола

  1. Утрамбовка площадки. По всему периметру желательно пройтись катком или трамбовать ногами.
  2. На утрамбованную поверхность укладывается слой песка (примерно 8-10 см). Перед засыпанием песок нужно очистить от различных ракушек и камушков.
  3. Полив песочного слоя. Применение воды требуется для уплотнения материала. Также после полива на полу не будут появляться воздушные пузырьки.
  4. Установка монтажной сетки. Это требуется для последующей фиксации элементов нагрева. Благодаря установленной сетке все элементы можно зафиксировать в нужном положении.
  5. Монтаж шлангов или кабеля. Это важный этап, так как от правильности укладки кабеля будет зависеть эффективность системы обогрева. Кабель должен покрыть максимальное количество площади, поэтому укладывать его рекомендуется змейкой.

  6. Установка температурного датчика. Тип и размеры датчика, а также место его монтажа, выбираются индивидуально.
  7. Вывод всех контролирующих и силовых проводов.
  8. Укладывание второго слоя песка и его последующий полив. Толщина песочного слоя тоже должна быть от 8 до 10 см.
  9. Установка защитной сетки и укладка 25-сантиметрового слоя земли. Сетка – это важный элемент системы теплого пола, поскольку она будет защищать нагревательные элементы от механических повреждений.
  10. Подключение температурного датчика. С его помощью можно будет регулировать температуру воды в системе. Это последний и самый сложный этап монтажа водяного пола в теплице.

С теплым полом растениям в теплице будет комфортнее

Водяной обогрев

Считается одним из самых эффективных способов отопления теплицы. В качестве источника тепла служит вода, нагретая в твердотопливном, газовом, электрическом котле или тепловом насосе.

Газ

Газовый котел Bosch.

Если к дому подведен газ, то газовое отопление теплицы становиться самым практичным способом. Для поддержания работы современных газовых котлов не требуется ежедневное вмешательство человека, что нельзя сказать, к примеру, о твердотопливных котлах.

К тому же, в финансовом плане газ является одним из самых дешевых вариантов, с ним может конкурировать только геотермальное отопление, у которого первоначальные вложения в несколько раз выше, чем подключение газа. С газом также могут конкурировать дрова, но только в том случае, если у вас участок 0,5-1 га, на котором большая лесополоса, из которой вы самостоятельно, используя бензопилу, заготавливаете дрова.

Электричество

Отопление теплицы из поликарбоната при помощи электрического котла является самым не популярным. Для этого есть две объективные причины:

  • высокая стоимость электроэнергии
  • нагрев воды электрокотлом до высокой температуры очень неэффективен

Геотермальный тепловой насос Watterkotte

А вот нагрев воды при помощи геотермального теплового насоса является пожалуй самым эффективным способом обогрева теплицы. При потреблении 1 кВт электроэнергии, тепловой насос выдает 3-5 кВт тепловой энергии. А если в дополнение к тепловому насосу установить солнечные панели, которые будут питать тепловой насос электричеством, то в этом случае отопление помещения получиться бесплатным!

Но и у этого способа есть один значительный минус — высокая стоимость оборудования и его монтажа. В качестве источника тепла теплонасос использует тепло грунта. Для сбора этого тепла в землю необходимо закапать вертикальные, либо горизонтальные теплообменники, так называемые зонды(полиэтиленовые трубы ПЭ-100, как правило используются трубы 25 или 32 мм, но для теплицы (если она не промышленная) подойдет 25 мм труба).

Под горизонтальную укладку зондов требуется не малая площадь

Для отопления теплицы вертикальными зондами требуется пробурить 1-2 скважины глубиной 50-70 м (в зависимости от площади). Этот способ является наиболее эффективным, ведь на глубине 50 м температура грунта всегда остается постоянной, даже в самый холодный день зимы.

При горизонтальном способе укладки зондов требуется большая площадь участка. Необходимо при помощи экскаватора вырыть траншеи, в которые укладываются зонды ниже уровня промерзания.

Также можно установить тепловой насос воздух-вода, который обойдется значительно дешевле геотермального, т.к. не требуется бурение скважин. Самый главным его минусом является не способность работать при низких температурах. Как правило воздушные теплонасосы эффективно работают до -15°C. Некоторые производители указывают в характеристиках способность работать при -25°C, но эффективность такой работы будет очень низкой.

Твердое топливо

Твердотопливный котел «Добрыня» для отопления коттеджей, загородных домов, мастерских и других хозяйственных построек. Верхняя стальная плита может использоваться для приготовления пищи.

Твердотопливный котел является наиболее простым из «водяных» вариантов отопления теплицы из поликарбоната. Для этого потребуется сам котел, радиаторы, циркуляционный насос и полимерные трубы (либо оцинкованные). Современные котлы требуют закладки топлива не более двух раз в сутки, поэтому поддержание работоспособности системы потребует относительно не много времени.

Если ширина теплицы не более 3 м, то радиаторы можно расположить вдоль одной стены. В случае, если ширина более 3 м, то следует установить отопительные приборы вдоль двух стен. При этом радиаторы необходимо расположить максимально низко. Потоки теплого воздуха будут достаточно равномерно распределяться по помещению.

Важно! При монтаже системы отопления в теплице следует позаботиться о безопасности. Твердотопливный котел необходимо отделить от поликарбонатовых стенок листами оцинковки.. Для обустройства системы теплый пол в теплице трубы из металлопласта закапывают в грунт

При этом, практикуют следующую схему:

Для обустройства системы теплый пол в теплице трубы из металлопласта закапывают в грунт. При этом, практикуют следующую схему:

Нагретая вода (+70°C) выходит из котла и следует по радиаторам, отдавая им тепло и остывая примерно до +45°C.

Далее вода следует по закопанным в земле металлопластиковым трубам, отдавая тепло грунту и остывая примерно до +30°C. После этого возвращается в котел и цикл повторяется.

Утепление помещения

Отапливать продуваемое со всех сторон помещение не имеет смысла. Поэтому, прежде чем приступить к монтажу обогрева теплицы зимой, ее следует тщательно утеплить. Для этого понадобится:

  • утепление фундамента : если для защиты от сквозняков основание летней теплицы достаточно засыпать 15-20-сантиметровым слоем грунта, то для обустройства зимней теплицы необходимо сооружение полноценного ленточного глубокозаглубленного фундамента
  • заделка всех стыков конструкции; тщательная герметизация требуется как стеклянных конструкций, так и сооружений из поликарбоната
  • возведение теплых стен и утепление крыши с помощью теплоизоляционных материалов

Максимально сохранить тепло в сооружении из поликарбоната можно с помощью 2-слойного покрытия. Образуемая прослойка из воздуха между двумя слоями материала позволит надежно сохранить тепло в помещении.

Основные правила монтажа контура подпочвенного подогрева грунта в теплице своими руками

  • Для подпочвенного подогрева лучше использовать трубы высокого качества из сшитого полиэтилена, размещаемые непосредственно в грунте, а если контур подогрева почвы оснастить блоком автоматического управления, то можно обеспечить температурные режимы, соответствующие разным этапам развития растений, что заметно повысит урожайность.
  • Контур подогрева грунта в теплице по устройству напоминает систему «тёплого пола». Шаг укладки пластиковых труб не менее 0,3 м, это нужно обязательно учитывать, если подобную систему Вы монтируете своими собственными руками.
  • Чтобы предотвратить уход тепла в грунт нужен слой теплоизоляции из материала, не впитывающего влагу (например, пенополистирола), для дополнительной гидроизоляции поверх слоя теплоизоляции укладывают полиэтиленовую пленку.
  • Полиэтиленовые трубы для подогрева грунта укладывают в подушке из песка (промытого и утрамбованного) толщиной около 10 – 15 см, что будет способствовать равномерности прогрева грунта и предотвратит пересушивание почвы.
  • Толщина слоя засыпаемого плодородного грунта должна быть не менее 30 – 35 см.

В заключение следует отметить, что монтировать систему водяного отопления своими собственными руками не так уж легко, это потребует определенных трудозатрат и умения. Но все затраты окупятся с лихвой, когда среди зимы вас будут радовать цветы или свежие овощи из собственной теплицы. Рекомендуем узнать о варианте инфракрасного отопления теплицы.

Солнечное отопление теплицы (солнечным воздушным коллектором)

Для создания такой системы надо продумать расположение воздушного коллектора, чтобы обеспечить циркуляцию воздуха. Чтобы воздушные массы перемещались самостоятельно, входное отверстие надо расположить выше выходного. Тогда теплый воздух будет подниматься и попадать в теплицу, а остывший вернется обратно в коллектор, там прогреется и повторит цикл.

Если же организовать циркуляцию воздуха принудительно, необходимо установить вентиляторы рядом с входным отверстием. Таким образом почва будет прогреваться равномернее.

Чтобы в темное время суток воздух был теплым, нужен дополнительный контур, для которого можно использовать тепловентилятор.

Сделать коллектор несложно. Для этого надо собрать короб из ДВП, высота которого должна быть примерно 15 см. Укрепить его можно с помощью ребер жесткости. На дно следует уложить слой минеральной ваты, который закрыть абсорбером.

Все швы необходимо загерметизировать и покрасить внутреннюю поверхность черной краской. Боковые стороны надо оборудовать трубами, через которые будет входить и выходить воздух. Затем короб закрывается каленым стеклом и стыки снова обрабатываются герметиком.

Короб укрепляется на крыше, воздуховоды направляются в отверстия в стенах теплицы. Можно поставить несколько подобных коллектором. Температура воздуха в них будет составлять примерно 50 градусов.
