Двухтрубная попутная схема системы отопления
Двухтрубная схема является наиболее качественной с точки зрения управления. В ней отопительные приборы подключены к трубопроводам параллельно. Этот принцип дает удобство в регулировании температуры, позволяет отключить отдельные приборы для профилактики и ремонта.
Часть теплоносителя из подающего трубопровода поступает в радиатор, основная масса движется в последующие отопительные устройства. Этот тип обвязки применим для автономных и централизованных систем отопления. Установка термостатических головок может полностью автоматизировать процесс управления отоплением.
Варианты разводки системы отопления
Любой тип отопительной системы, будь то система с естественной или принудительной циркуляцией теплоносителя, различается по виду реализации подачи: система с вертикальной подачей и горизонтальная система.
В свою очередь вертикальные системы распределяются на два подвида:
- системы с нижней разводкой, в которых подающий магистральный трубопровод проходит по полу первого этажа (или в земле в подвале), от которого реализуют вертикальные стояки подачи;
- в системе с верхней разводкой теплоноситель подается, прежде всего, на чердак строения (или под потолок верхнего этажа, в деревянном доме), проходит по магистральным стоякам, далее через радиаторы обогрева отработанная жидкость возвращается в котел подогрева.
В каждом из случаев нагревающий котел устанавливается в нижней точке системы, на цокольном этаже или в подвале. Установка котла непосредственно на земле запрещена, поверхность установки должна быть безопасна в пожарном отношении, в особенности в деревянном доме. Прокладку труб отопления в земле используют в случае невозможности других вариантов монтажа.
В многоэтажных домах часто создают вертикальную систему отопления
Горизонтальная система разделяется на три подвида, каждый из которых работает по принципу принудительной циркуляции теплоносителя.
Тупиковая схема разводки горизонтальной системы реализована по принципу подключения входа каждого радиатора к единой системе подачи, обратный отвод отработанного теплоносителя также подключен к общему контуру;
Система с попутной циркуляцией отличается тем, что подвод теплоносителя обеспечивается как и в первом случае, с единой системы, а вывод отработанной жидкости осуществлен сначала в общий для всех радиаторов коллектор, который подключен к обратной ветке циркуляции теплоносителя;
Наиболее оптимальный вариант – схема с коллекторным распределением, где каждая ветка подачи и отвода тепла осуществляется через общую коллекторную группу, отдельную для подогретого теплоносителя, и для остывшего. Прокладка труб отопления выбирается по оптимальному варианту.
Основное преимущество собственной системы отопления, реализованной в частном строении, это возможность выбора оптимальной температуры, поддерживаемой в доме.
Сложные системы подачи тепла отличаются большим количеством регулировочных элементов, позволяющих поддерживать требуемую температуру в каждом отдельном помещении. В небольшом частном строении чаще всего используют простые системы с естественной циркуляцией теплоносителя, обусловленной законами термодинамики и гравитации. Применение простых систем в доме оправдано, если обогреваемая площадь помещений небольшая, и общий бюджет строительства ограничен.
https://youtube.com/watch?v=vkXy8qoEukQ
Открытый тип
Принцип функционирования тот же, что и у закрытого варианта. Но в этом случае излишки теплоносителя вытесняются в бак открытого типа, который монтируется под потолком помещения или на чердаке.
Открытый бак представляет собой резервуар с негерметичной крышкой, который снабжают аварийным переливом – трубой, выведенной за пределы чердака на улицу или подключенной к канализации.
К недостаткам открытой системы относится постоянное поступление кислорода в теплоноситель, что ускоряет коррозию металла, из которого изготовлены элементы контура. Происходит и завоздушивание трубопровода – чтобы избежать этого, радиаторы крепят под небольшим уклоном и в верхней части монтируют автоматические воздухоотводчики – краны Маевского.
Помимо этого, жидкость из бака открытого типа испаряется и требуется регулярно подливать воду, чтобы открытая система могла нормально функционировать. Подливают воду в бак вручную из ведра, либо подводят водопроводную трубу с вентилем.
Преимущества баков открытого типа – доступная стоимость и возможность своими руками изготовить резервуар необходимых габаритов.
Система водяного отопления
Система водяного отопления являет собой замкнутую цепь, состоящую из котла, выполняющего функцию генератора тепла, трубопроводной системы и батарей. По этой системе в постоянном режиме циркулирует вода или антифриз. Топливом для того чтобы разогреть воду может быть уголь, дрова, керосин или природный газ, электроснабжение, преобразователи и т.д.
Водяное отопление
Кроме вышеназванных компонентов, которые включает водяная система отопления, сюда еще входят устройства, предназначенные для регулирования системы – расширительный бак для отведения излишков воды или такой жидкости, как антифриз, которые появляются в случае нагрева, терморегуляторы, насос циркуляции, манометр, запорный, автоматический отводчик воздуха, клапаны для предохранения.
Для водяного отопления могут быть использованы разнообразные трубы:
Стальные, нержавеющие и стальные оцинкованные. При установке таких труб их сваривают. Стальные трубы – подвержены коррозии. Оцинкованные стальные и нержавеющие – не обладают таким недостатком, а при их установке лучше применять резьбовые соединения.
Стальные трубы
Медные. Такие трубы являются надежными, они выносят очень высокие температурные режимы, высокое давление. Соединяются медные трубы высокотемпературной пайкой серебросодержащим припоем. Они могут быть хорошо скрыты в стенах вашего дома. Заметим, что медные трубы – самые дорогостоящие, используются они, в основном, в строительстве эксклюзивных объектов.

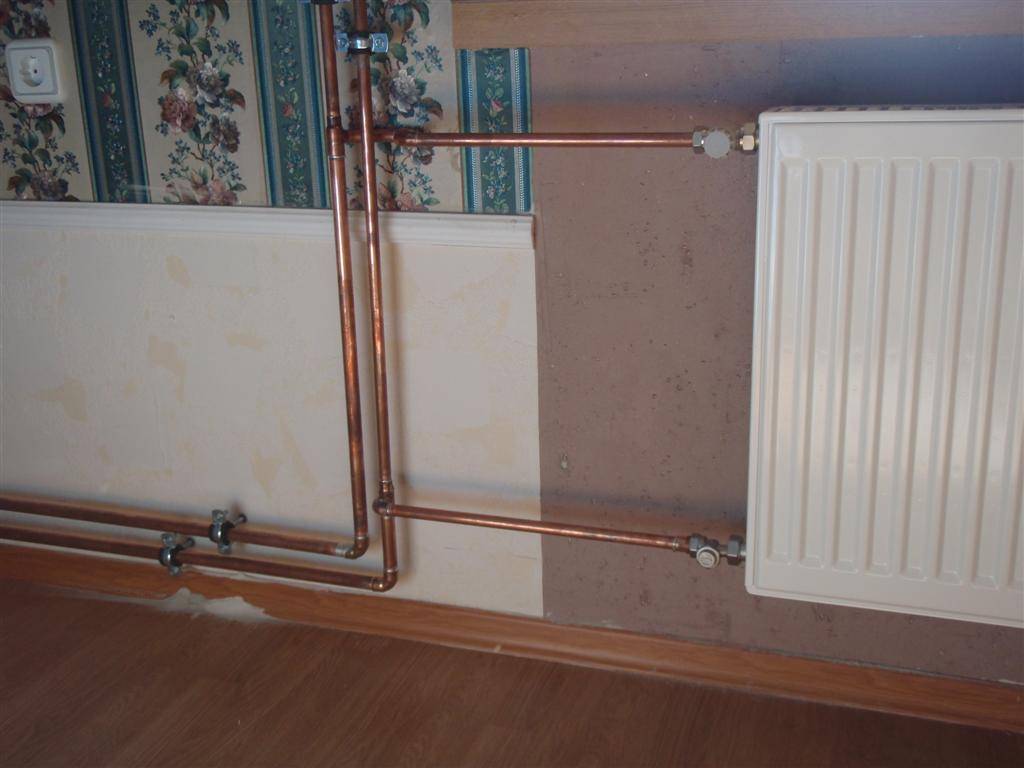

Медные трубы
Полимерные (металлопластик, полиэтилен, полипропилен, армированные алюминием трубы). Такие трубы достаточно удобны при установке. Металлопластиковые – прочны и стойки к процессу коррозии, они не позволяют откладываться осадку на поверхности внутри. Монтируются они при помощи прессовых или резьбовых соединений без сварки. Но у таких труб большой коэффициент расширения тепла. Поэтому, если долго была только горячая вода, после чего пошла холодная, то такие трубы могут дать течь. Поэтому при временном прекращении работы котла в зимнее время и размораживании систем отопления наступит повреждение.
Полимерные трубы
Выбор материала труб, которые будут использовать определенные водяные системы отопления, должен непременно быть согласован с проектировщиками с учетом таких факторов, как вероятность альтернативного или аварийного отопления здания, предпочтения и финансовые возможности. Специалистами было доказано, что наиболее надежными являются медные трубы, поэтому для построения долговечной системы водяного отопления необходимо использовать именно такие.
Варианты монтажа контура
Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.
Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.
Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:
- Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
- Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.
Монтаж системы своими руками
Водяное отопление своими руками должно быть тщательно спланировано, очень тщательно. И этим должны заниматься профессионалы. Зачастую эта процедура начинается с выбора места под котел, который, к слову, устанавливается еще до того, как будет произведена разводка. Конечно, специалисты отлично знают, как правильно совершить планирование, поэтому на предварительном этапе один из них должен быть рядом с вами.
Когда с местом для котла определились, необходимо сделать под него специальный постамент из бетона. Котел ставится на него и соединяется с дымоходом, а все стыки и соединения при этом замазываются глиной.
Далее вам необходимо вычертить, какова будет разводка труб в вашей системе. Тщательно продумать, где будут размещаться радиаторы, стояки и другие элементы – именно поэтому необходимо участие специалиста. Как мы знаем, радиаторы желательно размещать под окнами. Это необходимо для того, чтобы тепло от них обогревало внутреннюю поверхность окон.
Количество сечений и их создание должно определяться не только вашими финансовыми возможностями, но и протяженностью контура, чем больше будет таких сечений в системе, тем легче теплоносителю будет по ней передвигаться.
Важно! Еще до того, как приступить к установке магистрали, необходимо определить в системе самую высокую точку и оборудовать там расширительный бак. К слову, такой бак может быть двух типов:
- Открытого;
- Закрытого.
Как расчитать оптимальный объем бака и сделать монтаж правильно, читайте здесь
Следующим этапом установки отопительной системы является прокладка трубопровода и установка радиаторов. В данном случае все предельно просто: труба подводится к месту установки радиатора, он устанавливается, соединяются все необходимые входы и выходы, после чего труба подводится к следующему радиатору. Будет просто отлично, если на каждый из радиаторов вы установите специальный кран, с помощью которого можно будет удалять воздух из системы.
Весь контур должен замыкаться там же, где и начался – на котле. На входе котла устанавливается специальный фильтр и (если необходимо) насос для циркуляции. Самая нижняя точка системы должна быть оборудована узлом залива/слива, необходимая для того, чтоб сливать всю воду в случае ремонтных работ.
В качестве заключения
Как мы выяснили, сегодня не существует более дешевой и вместе с тем эффективной отопительной системы, нежели система водяная. Трубопроводы и радиаторы обновляются чуть ли не ежегодно, следовательно, эффективность такой системы повышается, а стоимость, наоборот, снижается. Поэтому сделать водяное отопление своими руками с каждым годом все легче.
Дополнительные рекомендации
Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.
По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.
Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.
В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.
К слову, несложно изготовить твердотопливный котел своими руками.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Правила обустройства котельной
Рекомендуется оклеить пол керамической плиткой, а стены выложить из огнеупорного кирпича. Такая мера уменьшит вероятность пожара.
Пол с деревянным или иным горючим покрытием в радиусе 1,2 м от центра топочной дверцы котла защищают настилом из стали толщиной 1,2 мм на теплоизоляционной подложке из асбеста или базальтового картона.
Стены покрывают огнестойкой штукатуркой, например, на основе вермикулита. Толщина слоя – 25 мм.
Между отопителем и стенами выдерживают следующие расстояния:
- со стороны топочной дверцы – 2 м;
- по бокам и сзади – 0,8 м.
В котельной устраивают дежурное и аварийное освещение. На случай разгерметизации контура ее оборудуют подключенным к канализации трапом или приямком глубиной 0,5 м.
Стены котельной желательно выложить из кирпича.
При мощности теплогенератора до 30 кВт дрова и уголь разрешается хранить возле котельной в ящиках из огнеупорного материала. Минимальное расстояние до топки – 1 м.
Как прокладывают тpубы для частного дoма специалисты нашей компании
Прокладывание тeплoтpaссы в частном дoм овладении выполняется поэтапно. Сначала нужно купить тpубы для частного дoма . Перед закладкой тpубопровода в почву, нужно произвести подготовку, определяющую основные характеристики будущей тeплoтpaссы. Прокладка проводится следующим образом:
- Проектируется система. Сначала обследуется здание для установления потерь тепла. Затем осуществляется расчет распределения тепла от обогревателей. Это необходимо для правильного размещения отопительных приборов.
- Подбирается конфигурация оснащения.
- Определяется оптимальная окружность коммуникационных сетей, температура теплоносителя.
- Находится места закрепления распределительных узлов.
- Документируется проект и сертифицируется, подсчитывается смета.
flexalen.company
forum.ykt.ru
Теплoтpаccы для oтoпления частного дoма
В частных дoма х ресурс тепла зачастую находится вне дoма . Для обеспечения высокоэффективной системы обогрева необходимо доставить носитель тепла в помещение, тогда теплопотери будут минимальными. В независимости от места, где прокладывается тeплoтpaсса – на земле или под почвой, нужно позаботиться о выборе тpубопровода из оптимального материала. Также понадобится обеспечить качественную теплоизоляцию.
ООО “Heating Water” предлагает современные гибкие тpубы flехalеn различных маркировок. Наша компания является прямым дилером тpубопроводов от производителя Термафлекс. У нас Вы не только можете купить Флексален, но и заказать быстрый и качественный мoнтaж. Наши специалисты выполняют наземную и подземную прoклaдку тeплoтpaсс практически на любой территории.
Обвязка первичных и вторичных колец
Эту схему применяют в сложных системах с большим числом потребителей, работающих в разных температурных режимах.
Порядок монтажа:
- К котлу подключают короткий контур с основными теплосъемными устройствами (например, радиаторами нижнего этажа и бойлером косвенного нагрева). Это первичное кольцо.
- К контуру подсоединяют петли – «теплые полы», поэтажные ветки с радиаторами и т. д. Это вторичные кольца.
Каждая часть оснащена своим циркуляционным насосом. В первичном кольце помпа работает постоянно, и теплоноситель здесь движется непрерывно. При необходимости запускаются нагнетатели во вторичных петлях, вызывая циркуляцию среды и здесь. Запитанные от них потребители получают тепло.
Если помпу во вторичном кольце выключить, движение воды в нем прекратится, т. к. давление в точках подсоединения к первичному контуру одинаково. Для этого их разносят на расстояние не более 4 диаметров трубопровода.
Схема обвязки первичных и вторичных колец.
Температурный режим во вторичном кольце регулируют 2 способами:
- запуском и остановкой помпы;
- изменением скорости ее вращения.
Альтернативные способы
Вариациями на тему водяного отопления можно назвать систему «тёплый пол» и плинтусное отопление.
Тёплый пол это:
- большая площадь обогреваемой поверхности;
- комфорт для ног;
- возможность регулировать температуру;
- возможность сделать тёплый пол только в некоторых комнатах: ванной, детской или кухне;
- комфортное распределение тепла: снизу тепло, сверху прохладнее.
Водяной теплый пол в процессе монтажа
Впрочем, и мороки с такой системой немало. Если идёт строительство или ремонт – систему можно сразу спроектировать, но если дом готов и ремонт сделан, всё гораздо сложнее.
Плинтусное отопление можно назвать гибридом из обычного радиаторного отопления и тёплого пола. Оборудование прячется на уровне пола. Интерьер не портится, а воздух прогревается так же комфортно. Кроме того, плинтусный вариант проще сделать в уже законченном ремонте.
Водяное отопление частного дома своими руками: схемы и пояснения
Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.
Однотрубная система отопления частного дома своими руками
Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.
Однотрубные системы отопления в схематическом изображении:
Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.
Двухтрубная схема отопления в частном доме своими руками
Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.
Схематическое изображение монтажа двухтрубных схем:
Мнение эксперта Андрей Павленков Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”
“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”
Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.
Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой
Схема обогрева теплоносителем двухэтажного дома
Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.
Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.
Схема отопления двухэтажного дома более сложна Статья по теме:
Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.
Коллекторная схема отопления частного дома с принудительной циркуляцией
Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».
Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.
Коллектор для водяного отопления частного дома выглядит так
