Виды
Этот элемент фундаментной конструкции делится на четыре вида:
- С одной лопастью, которая закреплена в нижней части трубы.
- С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
- Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
- Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.
«Светлые» и «темные» стороны винтовых свай и фундаментов на их основе
Как и любая технология, технология изготовления свайных винтовых фундаментов имеет как достоинства, так и недостатки.
Достоинства винтовых свай
У всех свайных фундаментов есть одно неоспоримое преимущество перед плитными и ленточными – «хорошее» поведение в сложных просадочных грунтах: песчаники, глины, болота. Если свайное поле верно рассчитано и смонтировано, то ни просадки, ни эрозия ему не страшны.
Не вызывают сомнения и экономические выгоды. Как показывает практика, такой тип фундамента будет дешевле ленточного в три раза, а плитного – в пять. Такие цифры – весомый аргумент при выборе.
При сравнении скорости монтажа, неоспоримое преимущество у винтовых свайных фундаментов. Даже при ручном производстве работ скорость монтажа винтовых свай в четыре-пять раз выше, чем при возведении ленточных и плитных фундаментов.
Результатом вышеизложенного является ускорение общего хода работ, так как монтаж ограждающих конструкций можно начинать сразу после монтажа свай. А не делать технологический перерыв на время высыхания бетона. Монтаж свайно-винтового фундамента, возможен в любое время года.
Для производства работ по монтажу винтовых свай нет ограничений ни по сезону, ни по климатической зоне. На бетонные работы зимой накладываются определенные температурные ограничения, вызванные спецификой технологии заливки бетона.
Несомненным преимуществом использования винтовых свай является возможность выполнять операцию по заглублению свай не только механизированным способом, но и вручную
Это особенно важно при дачном строительстве, так как, иногда работы приходиться проводить вдали от хороших дорог, а то и в условиях из полного отсутствия. А бетонные работы – дело утомительное и не каждому «по плечу».
Возведение бетонного фундамента на склоне выльется владельцу дома «в копеечку»
Применение фундамента из винтовых свай позволяет достигнуть эффекта сопряжения поверхностей только лишь путем изменения глубины погружения свай в процессе ввинчивания.
При хорошо продуманной и тщательно исполненной антикоррозионной защите, реальный срок эксплуатации винтового свайного фундамента колеблется от 40 до 70 лет, что вполне достаточно для зданий и сооружений на дачном участке.

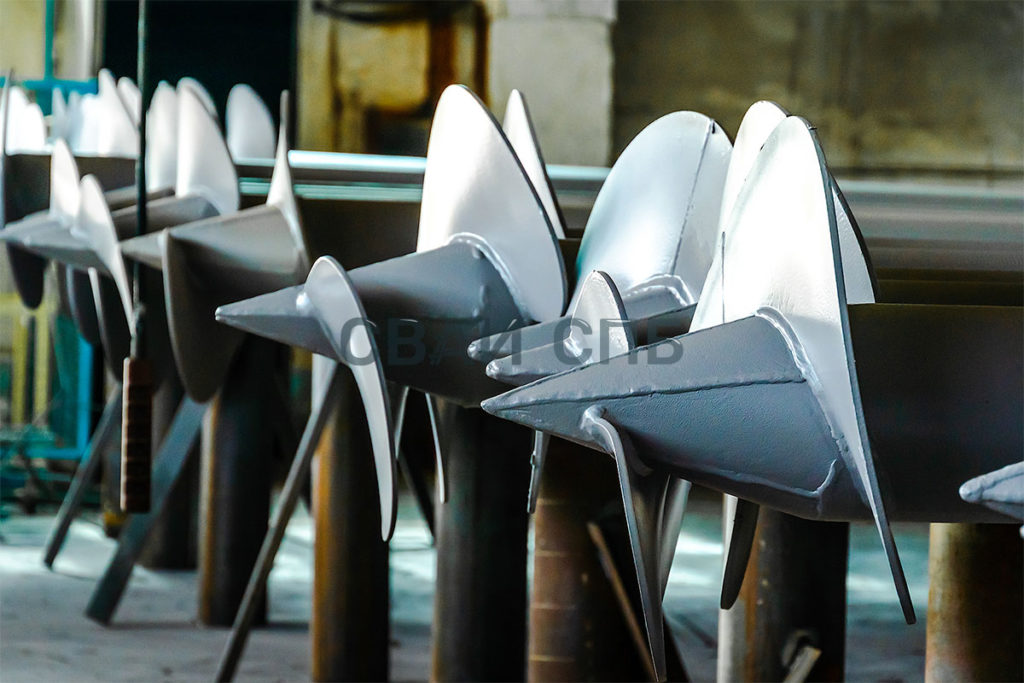

Наконечник винтовой сваи
Недостатки
- Так как сваи изготавливаются из стали, то они несут в себе один из главных недостатков, присущих стальным изделиям – подверженность коррозии. Основным решением для защиты надземной части свай является применение антикоррозионного покрытия. Подземная часть – наиболее уязвима для коррозии. Существуют способы борьбы с коррозией подземной части:
• нанесение антикоррозионных покрытий;
• использование толстостенных труб и лопастей;
• бетонирование или цементирование внутреннего пространства трубы сваи;
• применение легированных сталей.
Однако, несмотря на все старания, срок службы таких свай ограничен 40–70 годами, как было указано выше. - В отличие от монолитных фундаментов неглубокого заложения, свайные фундаменты требуют достаточно хорошего изучения геологических условий площадки строительства. Они очень «не любят» скальные осадочные породы, каменистые грунты. При ручном способе ввинчивания свай в такие грунты происходит отклонение сваи от вертикального положения, возможны повреждения как труб свай, так и лопастей.
- В связи с относительно низкой несущей способностью свай, расчет фундамента представляет определенные сложности.
Применение
Фундамент из свай такого рода используют при индивидуальном домостроительстве, возведении лёгких хозяйственных построек, а также заборов. Разные диаметры предназначены для различного типа построек.
Одной из основных проблем, с которой связано строительство в отечественном климате, является проблема морозного пучения грунта. О ней можно узнать на видео. Тут многое зависит от качества грунтов и если речь идёт о водонасыщенной глинистой земле, то практически всегда применение таких свай является оправданным. В частности, если вы строите дом из дерева. При пучении грунтов просто не достаточно заложить фундамент ниже линии промерзания: деревянный дом слишком лёгкий, чтобы своим весом уравновесить касательные силы, всё равно воздействующие на подземную часть фундамента.
В целом, фундаменты этого типа, в том числе обвязка, лучше всего подходят для возведения зданий на слабых грунтах, в тех случаях когда другие типы фундаментов непригодны. К таким грунтам относятся торф, болотистые грунты, несжимаемый слой которых расположен довольно низко. Дома на склоне хорошо строить на подобном фундаменте.
Как правильно сделать выбор
Винтовые сваи ВС-57
Приобретение свай под каркасный дом требует тщательного подхода, знаний веса конструкции и типа почвосмеси бывает недостаточно.
Чтобы опоры выдержали силовую нагрузку и были инертны к агрессивной среде, при покупке нужно обратить внимание на внешний вид изделия: на поверхности не должно быть трещин, рисок (процарапанной разметочной линии), вмятин, влияющих на толщину стенки, плены (расслоение металла) и рванин. Лучше приобрести неокрашенные опоры, т
к. под слоем декора может скрываться ржавчина и другие дефекты
Лучше приобрести неокрашенные опоры, т. к. под слоем декора может скрываться ржавчина и другие дефекты.
Обратите внимание, что перед нанесением защитного слоя в кустарных мастерских пескоструйная обработка не проводится. Для частного домостроя подходят стволы с малым диаметром: ВС-57, ВС-76, ВС-89, ВС-108
Для частного домостроя подходят стволы с малым диаметром: ВС-57, ВС-76, ВС-89, ВС-108.
Достоинства и плюсы свайно-винтового фундамента
Преимущества фундамента такого типа вполне очевидны и подтверждаются специалистами в строительной сфере.
+ 1. Низкая цена фундамента. Точно рассчитать, сколько вам удастся сэкономить на строительстве, можно, учитывая глубину закладки, тип почвы, размеры и среднюю массу самого здания и другие факторы.
+ 2. Водонепроницаемость. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. Строение будет отделено от поверхности почвы металлическими сваями, так что появление сырости, плесени, грибков в жилых помещениях исключено.
Да-да, это свайно-винтовая контрукция.
+ 3. Простота и легкость монтажа. Для установки свайно-винтового фундамента не требуется пригонять спецтехнику или покупать дорогостоящие инструменты. Сделать это без серьезных нарушений строительных нормативов удастся даже непрофессионалам. Просто попросите друзей или родных помочь вам: трех человек для закладки фундамента окажется более чем достаточно.
Монтаж могут осуществить даже непрофессионалы.
+ 4. Доступный ремонт. С некачественными материалами или халатностью мастеров может столкнуться каждый. Если ваш дом возведен на плитном или ленточном фундаменте, появление трещин и проседание станет серьезной проблемой и приведет к очень большим расходам.
+ 5. Высокая скорость установки винтовых свай. В отличие от других типов фундамента, винтовые сваи можно смонтировать всего лишь за 1-2 суток. Это связано с отсутствием таких дорогостоящих и сложных этапов, как заливка бетоном, выкапывание ямы, обустройство опалубки и армирование. Точное время монтажа обусловлено квалификацией работников, вида почвы и глубины закладки винтовых свай.
+ 6. Простота наращивания свайно-винтового фундамента. Если владелец дома решил сделать перепланировку или пристроить новое помещение, увеличить площадь фундамента в этом случае удастся с минимальными финансовыми затратами и силами.
Пристройка к дому со свайно-винтовым фундаментом – намного более простое решение, чем в случае с ленточным или плитным вариантом.
+ 7. Возможность монтажа на участке с неровным рельефом. Большой уклон участка с перепадом высот 5-8 м не является преградой для установки свайно-винтового фундамента. Железобетонный фундамент для такого строительства категорически не подходит, а ленточный обойдется значительно дороже.
Монтаж свайно-винтового фундамента на склонах не отличается от возведения на равнине ни стоимостью, ни сроками.
+8. Чистота участка после закладки фундамента.
При этом вам не придется вывозить лишний грунт и доплачивать за данную услугу.
+ 9. Теплый пол без дополнительных затрат. Специфика свайно-винтового фундамента такова, что между почвой и полом строения находится воздушная прослойка, являющаяся естественным теплоизолятором. Поэтому даже в самую морозную зиму жильцы не будут мерзнуть, ходя по дому в легких тапочках.
+ 10. Монтаж в любой сезон. Делать бетонные и железобетонные фундаменты поздней осенью или зимой, когда температура воздуха опускается существенно ниже нуля, довольно проблематично. Владельцу строения придется потратить деньги на различные антифризовые добавки, задуматься о прогреве бетона и т.п. Свайно—винтовой фундамент, в отличие от них, допускает монтаж и в холодную пору: об этом мы подготовили отдельную статью, читайте!.
СВФ, возведенный зимой.
+ 11. Повышенная устойчивость к зимнему «вспучиванию» почвы. Это гарантирует долговечность фундамента, возведенного на пучинистых почвах, при самых резких перепадах температур.
+ 12. Длительный срок эксплуатации. Винтовые сваи изготавливаются из стали высшей марки и обрабатываются специальными антикоррозионными средствами, поэтому фундамент не требует замены очень долго – до 150 лет.
+ 13. Экологичность. В процессе монтажа не происходит уплотнения почвы и серьезного изменения окружающего ландшафта, как в случаях с другими видами фундаментов.

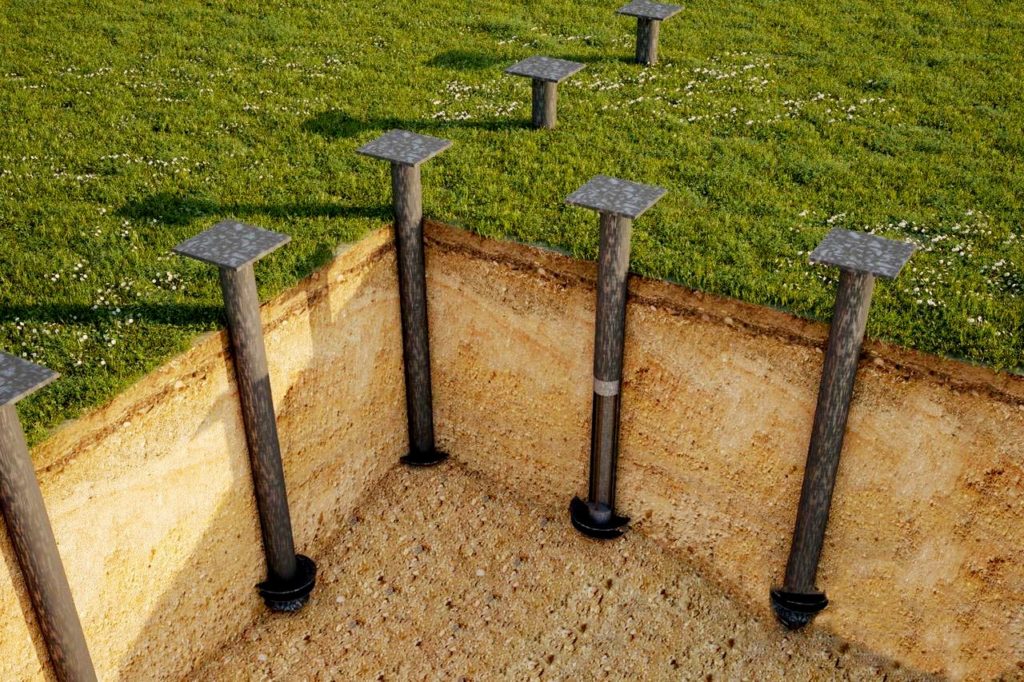

Винтовые сваи – что это такое?
Как производятся работы по устройству фундамента на винтовых сваях
Сваи под каркасный дом вкручивают в местах, где не подходят другие типы конструкций. Поэтому установка этого типа опор имеет свои нюансы.

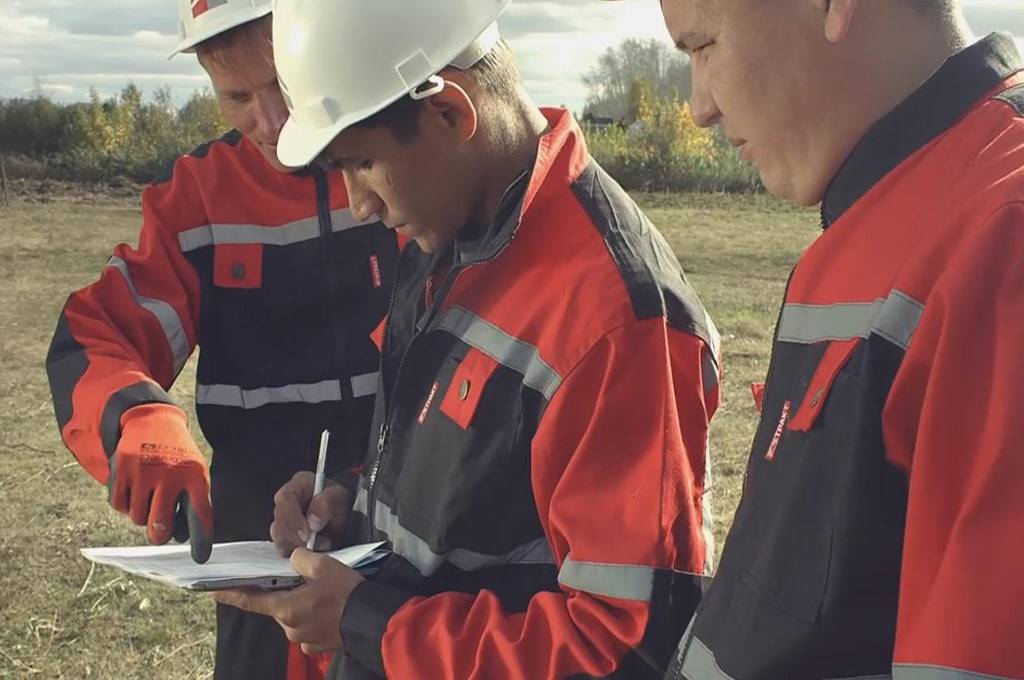

Геодезическая разведка участка
Прежде чем провести гидрогеологию места для правильного подбора сваи под каркасный дом, необходимо найти инженера – проектировщика для будущего здания.
Специалист, основываясь на пожеланиях клиента (этажность здания, тип предполагаемого фундамента, нагрузка на колонны и т.п.), составит техническое задание геодезисту, на основании которого он проведёт обследование территории (виды проб, вычисление глубины и количество скважин и т. п.).

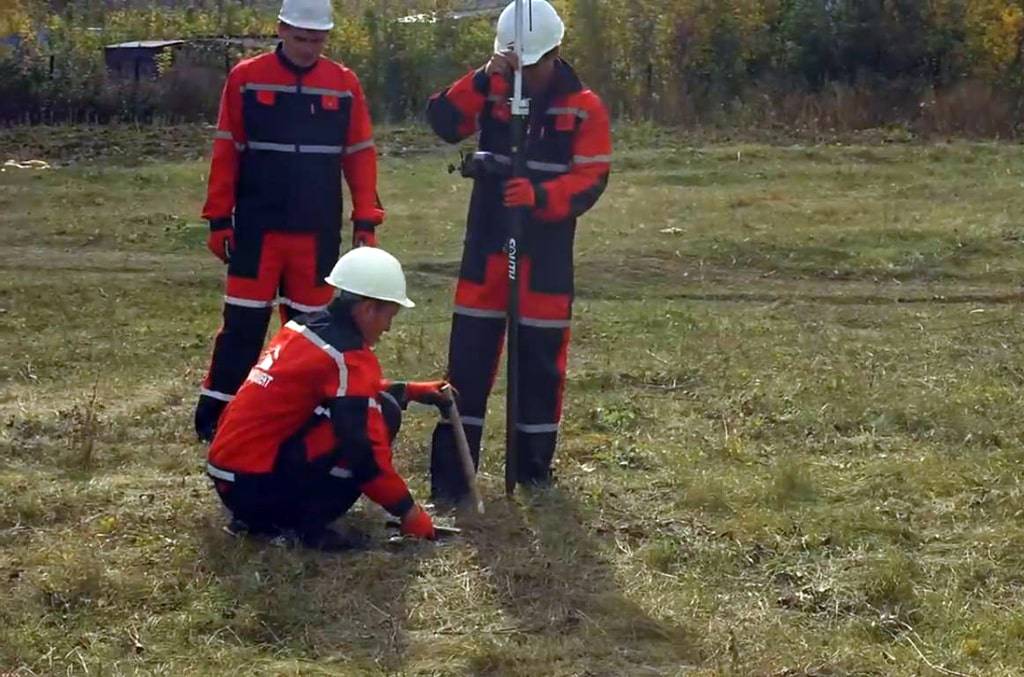

В результате будет произведена геодезическая разметка точек пересечения осей для свайного поля.
Краткая и общая схема монтажа
Общая схема обустройства стволового основания состоит из нескольких этапов:
- Подготовительные работы, включающие разметку площади, проверку параллельности осевых линий и их соответствия прямым углам.
- На втором и третьем этапах сначала погружают угловые, а затем промежуточные трубы.

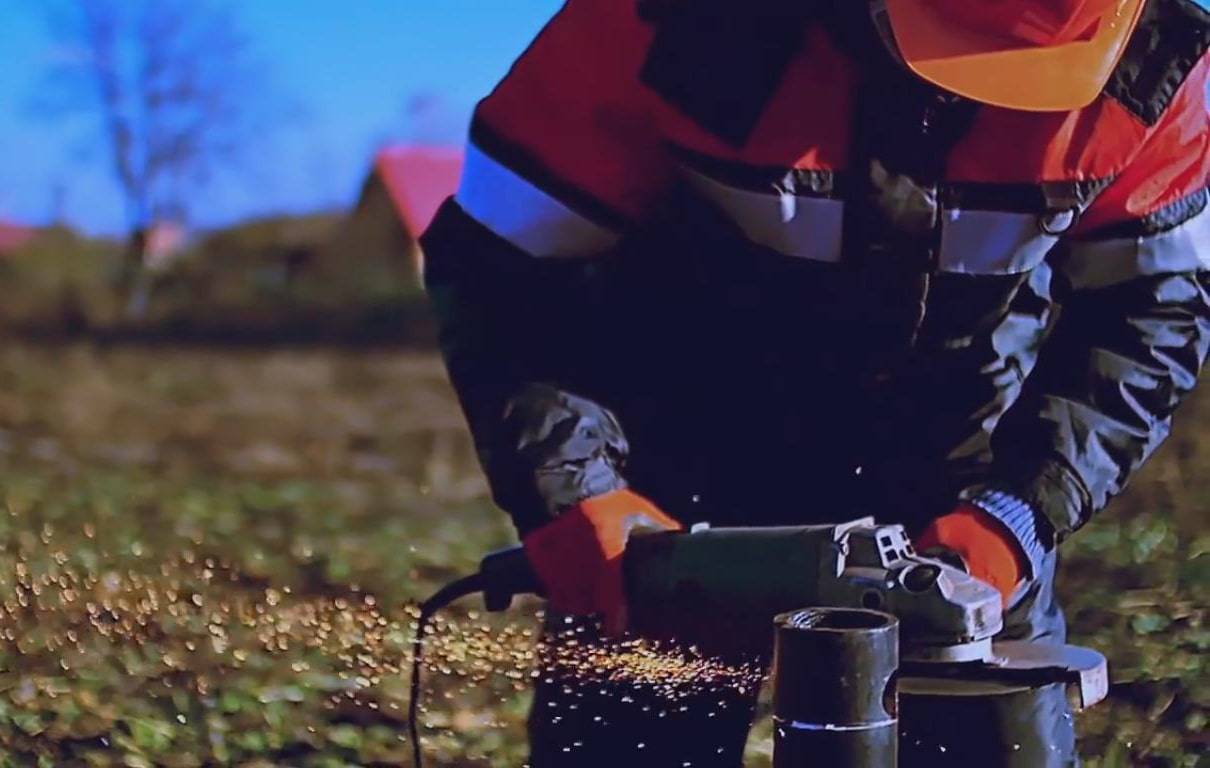

- Чтобы поверхность стволов была ровной, производят обрезку.
- Усиливают прочность путём заливки бетона.

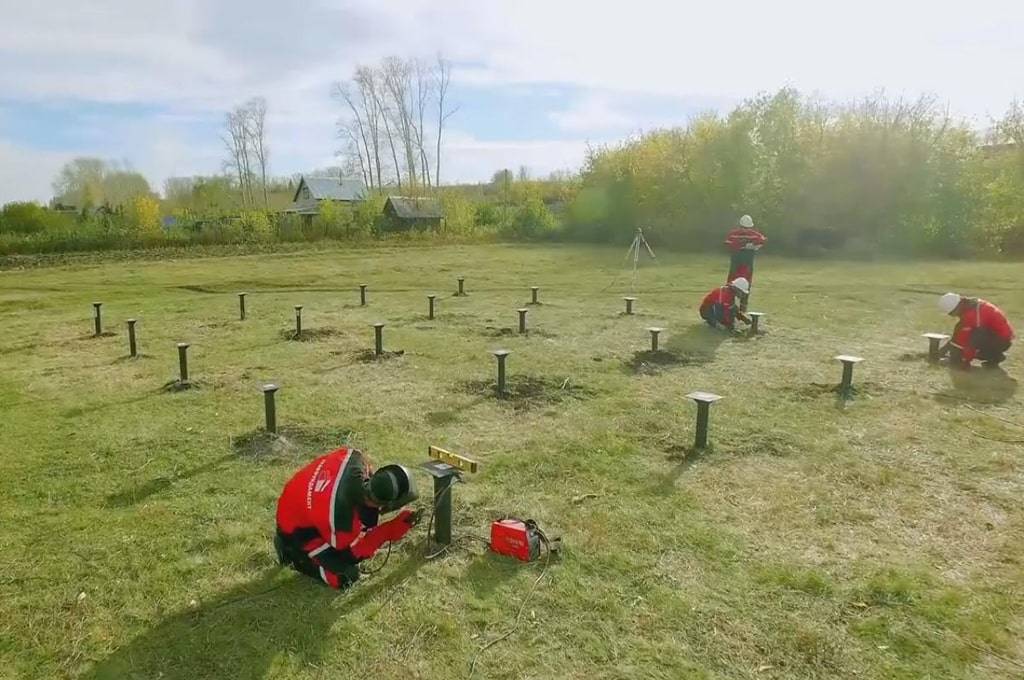

- Приваривание верхних торцов опоры (оголовков), которые служат точками крепления ростверка.
Поверхности стволов, повреждённые при сварке или погружении, сразу покрывают защитным слоем из краски.
Технология строительства методом обвязки
Обвязка (скрепление столбов между собой по периметру здания и между внутренними перегородками), делает фундамент устойчивым при сдвигах и пучению почвосмесей.
На неровных поверхностях (склон), к горизонтальным креплениям добавляют диагональные.
Устройство свай для дома

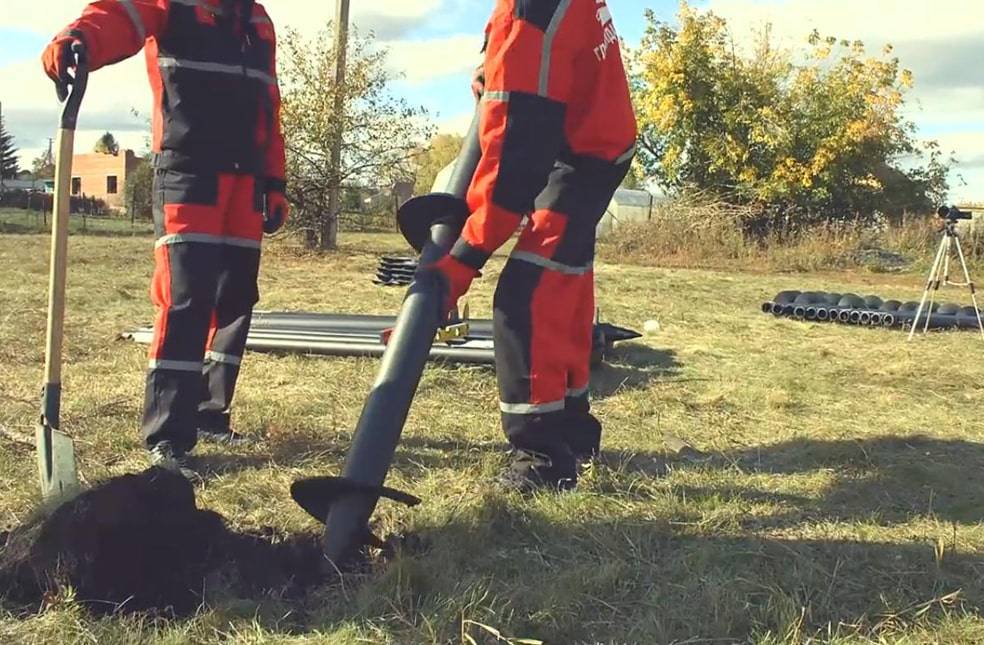

На первом этапе в месте установки столба делается «приямок» и размягчается водой. После установки колонны в лунку, в её технологическое отверстие, располагающееся вверху, вставляют лом и начинают прокрутку.
Вертикаль ствола определяется строительным уровнем. После того, как нижняя часть трубы упёрлась в твёрдый слой, выравниваются оголовки.
В труднодоступных местах можно использовать электрическую переносную установку.
В интернете можно найти множество видеоматериалов по данной теме.
Нижняя обвязка каркасного строения
Заключительный элемент обустройства основания (если высота столбов находится на 0,5 м выше поверхности), может выполняться из разных материалов (металлический ростверк, деревянный брус, металлический швеллер или армированная железобетонная плита). Выбор зависит от тяжести строения. Например деревянный брус выдерживает нагрузку от 3 до 7 тонн.
Монтируем ростверк
Единое горизонтальное полотно достигается путём обеспечения жёсткости несущих узлов. По типу конструкции ростверк может быть плиточным, ленточным или стаканным, монолитным или сборным. По способу монтажа – повышенный, надземный, заглублённый.
Для его монтажа не требуется особенных навыков. Для частного домостроения собственными силами лучше выбрать монолитную конструкцию.
Теплоизолируем опорную часть
Помимо эстетической функции и защиты от влаги, цоколь дома должен удерживать тепло, а так как каркасный дом на винтовых сваях не имеет подвала, подполье утепляют двумя способами: по отдельной ленточной конструкции или по обрешётке, которая крепится к опорам.
Лучшие утеплители, которые можно крепить прямо на стволы,– это экструдированный пенополистирол, Пеноплекс или вспененное блочное стекло.
Пеноизол жидкий хорошо закрепляет утеплитель. Он наносится путём распыления.
Для каких строений используются
Варианты применения СВС
Широкое применение практически во всех областях строительства сделало винтовые трубы востребованными на строительном рынке.
Немного истории
На свайном фундаменте из металла конструкции стали возводить около 200 лет назад, благодаря инженерному изобретению англичанина Александра Митчелла, что значительно облегчило установку военных сооружений. Опоры легко вкручивались в землю и были пригодны для многократного использования. До этого использовались деревянные столбы, которые с усилием вбивали в землю. При этом они часто деформировались и имели короткий срок службы (древесина сгнивала).
В конце ХХ века частное домостроение, в связи с освоением новых территорий в сложных климатических условиях, «взяло на вооружение» военные технологии закладки основы под гражданские постройки.
В малоэтажном частном строительстве винтовые трубы первоначально применяли на сложных слоистых почвах. Потом, учитывая простоту в применении и небольшие финансовые затраты, по сравнению с другими типами оснований (ленточное, плитное), их стали использовать для жилых и хозяйственных сооружений.
Виды свай
Основные виды винтовых свай
Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.
Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.
В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.
Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.
Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.
Об оголовках
В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.
Монтажно-технологический оголовок винтовой сваи
Все начинается с расчета винтовых свай
Расчет фундамента из винтовых свай, является главным предварительным этапом строительства. От тщательности его проведения и результатов зависит как конструкция самого фундамента, так и устойчивость, и прочность будущего сооружения. У сваи, как опорного элемента, выделяют две основных характеристики:
- Несущая способность – определяет максимальную нагрузку на сваю до потери устойчивости подстилающего грунта или механического разрушения тела сваи;
- Длина – определяется глубиной залегания плотных опорных грунтов или создания необходимой несущей способности на слабых грунтах.
Для расчета количества свай предварительно необходимо определить следующие параметры:
- Нагрузка на фундамент от веса строения, в который входит:
• вес всех ограждающих и опорных конструкций здания (как наружных, так и внутренних), мебели, интерьерных и архитектурных деталей, коммуникаций, кровли и т. п.;
• нагрузки от наличия в доме людей (пункт 8.3 Свода Правил «Нагрузки и воздействия»).
Нагрузки от воздействия ветра и снега, которые определяются согласно Своду Правил «Нагрузки и воздействия» (пункт 10 и пункт 11.1).
Значение общей расчетной нагрузки, получают умножением суммы нагрузок на коэффициент 1,1–1,2. - Несущая способность подстилающих грунтов.
Основанием для расчета могут служить данные исследований инженерно-геологических условий. Расчет проводится согласно Своду Правил «Свайные фундаменты» (пункт 7.2.10).
В случае если геологическая информация отсутствует, что бывает в подавляющем количестве случаев, то для расчета можно использовать значения минимальной расчетной нагрузки на сваю. Эти данные можно найти в интернете или специальной справочной литературе.
Винтовые сваи для загородного дома
Винтовые сваи: недостатки
Фундаменты на винтовых сваях (недостатки):
- коррозия металла;
- ограничения в области использования;
- невозможность монтажа свай вплотную к существующим стенам сооружения;
- ограничения в несущей способности свай.
Что касается коррозии металла, то она свойственна всем металлическим изделиям и сваи тому не исключение. Тем более что при возведении здания на сваях образуется прослойка из воздуха между уровнем грунта и верхней отметкой низа сооружения. Именно в этой воздушной полосе скапливается конденсат, который может разрушать металлическую поверхность свай.
Однако этот недостаток винтовых свай легко устраним. Достаточно обработать поверхность свай специальным антикоррозионным составом или использовать оцинкованные винтовые элементы, и проблема решена. Но это касается только верхней части сваи, расположенной над землей. Что же касается подземной части элемента, то тут не помогут никакие антикоррозионные составы и краски, ведь они попросту сотрутся при ввинчивании трубы. В итоге лет через 20-25 агрессивная среда и влажность почвы приведут к истончению стенок шнека, в результате чего свая просто «сложится» из-за веса сооружения.
Поскольку в процессе ручного вкручивания сваи в грунт используется стальной прут, продетый через оголовок элемента, то выполнить это действие вплотную к существующей стене невозможно. Даже если используется особое навесное приспособление на трактор для закручивания свай, решения проблемы нет.
Сколько понадобится винтовых свай?
Что лучше: литая либо сварная опора?
Сварные основания препятствуют опрокидыванию или же выдергиванию основания. Они применимы для тех построек, где основание испытывает особенно значительные нагрузки по горизонтали.
Литые опоры предназначены для тех же целей, что и сварные. Однако, литая деталь выдерживает значительно больше нагрузки. Их применяют на наиболее ответственных объектах. Эта конструкция выполнена с максимальной точностью, что увеличивает надежность и эффективность изделия. В то время как сварная опора не подходит для сложных почв, литое изделие не боится ни камней, ни мусора. Ничто не способно повредить литую лопасть и наконечник.
Монтаж свай
Так, сравнение винтовых свай показывает, что оба вида одинаково хороши. В случае со строительством коттеджных домов можно применять и тот и другой вид. Но если необходимо соорудить нечто серьезное, инженерное – тогда стоит отдать предпочтение литой свае. Возможно, при монтаже фундамента на литых опорах и потребуется приложить большее усилие, но это не недостаток, а, скорее, плюс.
Возведение фундамента
Толщина металла
Толщина металла является одной из важнейших характеристик. Она должна быть рассчитана на основе условий эксплуатации, предполагаемой нагрузки на элементы фундамента и обеспечивать надежность будущего строения. Необходимо также учитывать коррозию металлов, которая со временем уменьшает их толщину и срок службы изделия.
Минимальная толщина металла стенок ствола для нейтрального грунта — 3 мм. В справочнике «Сваи и свайные фундаменты», выпущенном в 1977 году, регламентированная толщина стальных стенок свай должна быть не менее 10-14 мм. Однако технологии производства качественно изменились, поэтому в новом строительном стандарте этот параметр не упоминается. Большинство российских производителей выпускает винтовые сваи с толщиной стенок 3-4 мм, чего вполне достаточно для строительства каркасных домов на плотных или нестабильных грунтах. Для более тяжелых домов рекомендуется использовать забивные сваи.
Последовательнось строительства
Чаще всего свайно-винтовой фундамент может быть использован вместо ленточного.
Этот вид фундамента возводится в следующей последовательности:
- Проводится исследование грунта для выявления его состава, выявляются его слабые участки, требующие погружение на повышенную глубину, определяется глубина нахождения твердых, обычно глинистых или песчаных слоев большой толщины. Проводится пробное бурение в нескольких точках площадки.
- Проводят проектирование будущего свайного поля. Определяют места установки, общее количество свай и глубину их погружения. Расчеты обычно ведут квалифицированные инженеры-строители. В число исходных данных должны входить количество этажей будущего знания, виды и общий вес материалов и сборных конструкций будущего дома.
- По чертежу производится разметка свайного поля с точным указанием места каждой сваи. Планировка и выравнивание поверхности стройплощадки для этого не требуется.
- В соответствии с проектом свайно-винтового фундамента в точках разметки ввинчивают сваи. Специальная техника для завинчивания используется при возможности и/или большом количестве свай и плотных грунтах. В остальных случаях: в условиях стесненных строительных площадок, при числе свай менее 50 – 70, при диаметре трубы 133 мм и менее они вкручиваются вручную.
Погруженные опоры готовы к приложению нагрузки сразу после окончания их установки.
- Верхушки или оголовки опор выравнивают по уровню на проектной высоте, обрезая лишнюю часть трубы.
Технология заливки свайно-винтового фундамента
Технология установки фундамента из свайно-винтовых опор без использования наемных рабочих и спецтехники выглядит следующим образом:
1. Технические расчеты; 2. Разметка и установка опор с обрезкой по уровню; 3. Заливка бетона в полость опоры; 4. Обвязка свайной конструкции.
Технические расчеты
Начинать строительство свайного фундамента нужно с подбора подходящих опор. Паспорт каждой опоры позволяет узнать ее несущую способность в зависимости от диаметра, ширины лопастей и прочих конструктивных особенностей.
Просчитайте приблизительный вес будущего здания и добавьте к полученной цифре еще 50%. Сюда включается необходимый запас прочности, а также всевозможные снеговые и ветровые нагрузки.
Не забудьте включить в массу будущего строения и кровлю. Помните, что ондулин или металлочерепица весят меньше, чем шифер или натуральная глиняная черепица. Эти данные позволят вам подобрать подходящие сваи и подсчитать их количество в зависимости от размеров несущей конструкции.
Разметка и установка опор
Когда все расчеты произведены и подходящие сваи закуплены, можно переходить к их разметке на местности и последующей установке.
• Разметьте необходимый участок местности согласно плану будущего строения. Отметьте места ввинчивания опор деревянными колышками. Помните, что расстояние между двумя ввинчиваемыми сваями может варьироваться от 1 до 3 метров.
• Как только разметка произведена, можно приступать непосредственно к установке винтовых свай. Ничего сложного в данном процессе нет. Прежде всего, необходимо выкопать углубление в 30-40 см на месте установки опоры. Сделать это можно при помощи обыкновенной лопаты.

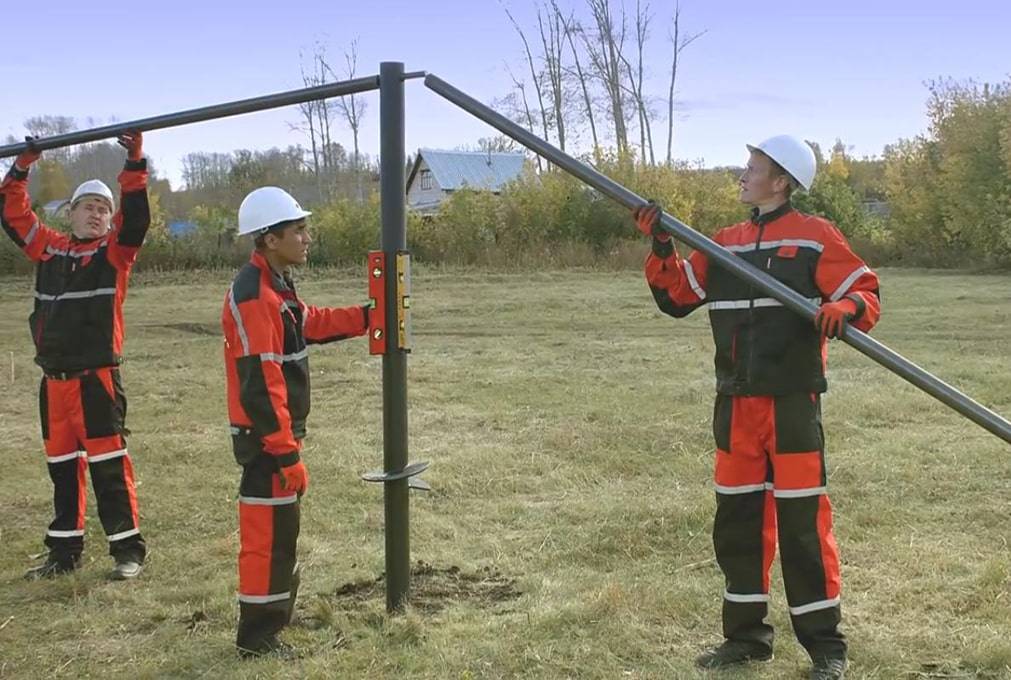

• Вставив первую сваю в выкопанный приямок, можно переходить к вкручиванию. Для этого в отверстия рабочего ствола с двух сторон вставляют специальные кронштейны, в которые затем вставляют две длинных трубы. Два человека, удерживая трубы-рычаги за края, начинают движение по часовой стрелке вокруг сваи, и благодаря прилагаемым усилиям винтовая свая постепенно ввинчивается до нужной глубины.
• Заметим также, что для установки свай необходимо как минимум 3 человека. Пока двое ввинчивают сваю, третий удерживает ее и контролирует вертикальное положение. Если усилий двоих человек для завинчивания опоры будет недостаточно, понадобится помощь еще двоих человек, по одному на каждый рычаг.
• Сваи, ввинченные под углом, необходимо выкрутить и установить повторно, но не в то же место, а рядом, отступив 0,5 метра.
• Аналогичным способом закручиваются и все остальные сваи
Здесь важно лишь контролировать продольное и поперечное расстояние между металлическими опорами, а также регулярно проверять диагонали
• Когда все сваи будут ввинчены, засыпьте установочные приямки землей и утрамбуйте грунт вокруг свай. Далее необходимо дать опорам точную отметку от уровня земли. Для этого воспользуйтесь лазерным уровнем и мелом.
• Отбив уровень всех имеющихся на планировке свай, можно переходить к их обрезке. Для этого используйте болгарку.

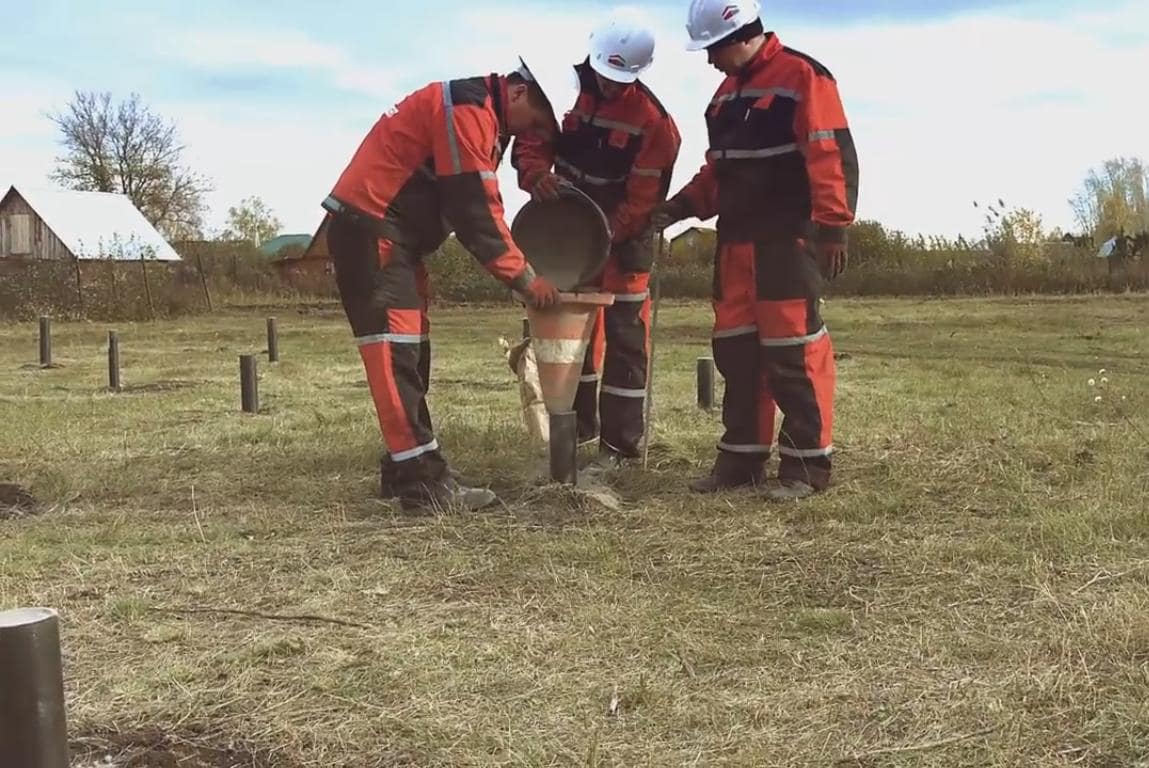

Заливка бетона в полость опоры
В установленные опоры необходимо залить готовый цементный раствор, что придаст прочности опорной конструкции и поспособствует ее долговечности. Заполните раствором практически всю трубу, оставляя незаполненными лишь 10 см от края. Оставшееся пространство засыпьте сухой смесью цемента и песка.
Обвязка свайно-винтовой конструкции
Сверху, на каждую опору следует наварить основание в виде металлической пластины толщиной 10 мм и приблизительным размером 100х200 мм.
Тем не менее, самый надежный свайно-винтовой фундамент получается после установки ростверка. Говоря простым языком, это сварка цельного каркаса прямо на опорах, позволяющая правильно распределить нагрузку установленного сооружения.
Установка ростверка на опоры фундмента
Для установки ростверка длинные швеллеры укладывают на все опорные столбы, установленные в ряд, и приваривают к ним электросваркой. После этого продольные швеллеры соединяют поперечными, приваривая их встык. В итоге получается цельная конструкция, внешне отдаленно напоминающая монолитный фундамент. Такая конструкция будет максимально надежной, и не даст сломаться или согнуться отдельно стоящей свае.
Как вариант, для удешевления конструкции и получения необходимой прочности, соседние балки можно соединить косыми или крестообразными распорками, также взятыми на сварку.
Завершая возведение несущей строительной опоры, необходимо обработать все варочные швы защитным составом. Это убережет сварные соединения от разрывов и коррозии на десятки лет!
Как только фундамент будет готов, сверху на него можно укладывать венцы сруба и начинать возводить дом.
Принципы расчета свайного фундамента
Типы и функции фундамента
Без фундамента сооружение любой конструкции невозможно
Ему уделяется особое внимание. Основные функции основания заключаются в следующем:
- отвечает за устойчивость и неподвижность строения;
- является главным элементом конструкции;
- защищает стены от влаги и значительных температурных перепадов;
- продлевает срок жизни сооружению;
- обладает теплозащитными функциями;
- предотвращает повреждения, связанные с колебаниями почвы;
- не дает возможности проникнуть внутрь насекомым и животным;
- не пропускает в дом вредные испарения, исходящие из почвы.
Чтобы не допустить ошибки при строительстве, необходимо разобраться, какие бывают типы фундаментов. Различают следующие варианты:
Виды Описание Монолитный плитный Самый хороший по надежности. Для установки требуется бетонный раствор, который делается непосредственно в месте заливки с учетом особенностей грунта и индивидуального проекта строительства дома. Мелкозаглубленный ленточный Имеет вид ленты, изготовленной из бетона. Укладывается по периметру сооружения и в районе расположения несущих стен. Глубина варьируется от 15 до 20 см. Подходит под невысокие дома. Отличается оптимальным сочетанием цены и качества. Основной минус – нужно монтировать балки перекрытий и утеплять первый этаж. Свайный Производится двух типов: в виде железных винтовых конструкций и железобетонных забивных свай. Относится к категории бюджетных. Основная сфера применения – небольшие постройки, где не проживают постоянно люди. Речь идет о дачных домиках, гаражах, банях, навесах, сараях. Единственный минус – нужно сооружать балки перекрытий первого этажа, а также утеплять его и закрывать цоколь. Грызуны также могут проникнуть внутрь объекта. Стоит отметить, что это единственный надежный вариант при возведении строений в болотистой местности и при наличии высоких грунтовых вод. В этом случае длина приспособления должна быть не менее 10 – 12 метров. Свайно-ростверковый Совокупность свайного и ленточного фундаментов. Состоит из бурозабивных конструкций из бетона, которые соединены между собой бетонным ростверком. Отличается надежностью и долгим сроком службы
На что обратить внимание? Специалисты рекомендуют монтировать балки перекрытий первого этажа, утеплить пол и установить защиту от грызунов
Типовые опоры, их диаметр и выдерживаемый вес
Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:
Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.
Параметры часто используемых опор
