Способы обогрева загородного дома и их отличия от “квартирного” отопления

Монтаж, укладка и закрепление кабеля

Перед непосредственным монтажом нужно тщательно очистить и выровнять поверхность. Далее по этой поверхности укладывается и закрепляется греющий кабель.

Крепится он на металлической монтажной ленте. Такая же используется при укладке теплых полов в домах.

Крепление на бетонном основании крыльца или ступенек производится при помощи перфоратора и дюбель-гвоздей.

При укладке старайтесь соблюдать одинаковый шаг. Зависеть он будет конечно от выбранной мощности кабеля.

Например для P=20Вт/м рекомендуемый шаг укладки – 5 или 7,5см. На больших площадях шаг берется побольше (крыльцо), а в узких местах (ступени) можно слегка и уменьшить.

При монтаже обогрева ступеней не забывайте про подступенки. Очень часто случается так, что сама площадка ступеньки чистая, а ее край весь во льду.

Поэтому зачастую приходится увеличивать заложенные мощности и прогревать несколькими линиями кабеля еще и подступенки.

При этом все переходы кабеля сверху вниз заранее подготавливаются. То есть, в бетоне выбивается углубление, куда и помещается провод.

Если этого не сделать, при монтаже плитки она своими острыми гранями может подрезать изоляцию.

Поверх проложенного кабеля по возможности заливается стяжка. Если ее не будет, то все равно нагревательный кабель нужно закрыть минимальным защитным слоем раствора.

Это будет препятствовать дальнейшей деформации и случайному повреждению изоляции. Все таки по данной поверхности вы будете постоянно передвигаться.

Когда раствор или стяжка окончательно схватятся, можно приступать к декоративной отделке плиткой, природным камнем или даже мрамором.

Однако песок при этом должен быть тщательно просеян. В противном случае, крупные фракции камней своими гранями могут повредить изоляцию проводов.

А еще учитывайте такой момент как тепловое сопротивление. У песка оно будет меньше, чем у верхнего слоя дорожки. Поэтому очень большой процент тепла будет уходить вниз.

Соответственно, чтобы прогреть поверхность до постоянных +3С, мощность кабеля потребуется значительно больше, чем если бы вы использовали бетон.

Отопление с помощью какой системы является более надежным

Решая, какую систему отопления выбрать, следует помнить, что самыми надежными, как правило, являются те системы, которые просты в конструктивном отношении. Малое число элементов, входящих в состав системы, значительно снижает вероятность выхода ее из строя.

Проверенность и, соответственно, популярность конкретной системы является также показателем ее надежности. Такие системы хорошо известны для монтажников, которые всегда сумеют установить их в соответствии с техническими нормами и пожеланиями хозяина.

Надежность также выражается и в возможности системы обеспечивать обогрев практически всегда. Если взять, например, оборудование, обогревающее дом за счет природных источников (земли, солнца), оно будет бесполезным, если погода окажется неблагоприятной.

Ни печи, ни камины, ни твердотопливные котлы не дадут нам тепла, если вовремя не позаботиться и не загрузить в них топливо.

Если говорить об оборудовании, работающем на газе или на жидком топливе, то его надежность выше, поскольку подача топлива в нем производится автоматически. Но и их надежность является ограниченной: запас топлива должен быть заготовлен заранее.

Самой высокой надежностью обладает электроотопительное оборудование. У него довольно несложная структура, оно редко ломается. Вы можете возразить, что проблемой могут быть перебои с электричеством. Но ведь практически любое современное оборудование, на каком бы топливе оно ни работало, остановится, если вдруг исчезнет электричество. Кроме дедовской печи. пожалуй. Но ее ведь системой едва ли и назовешь.

Монтаж системы отопления своими руками

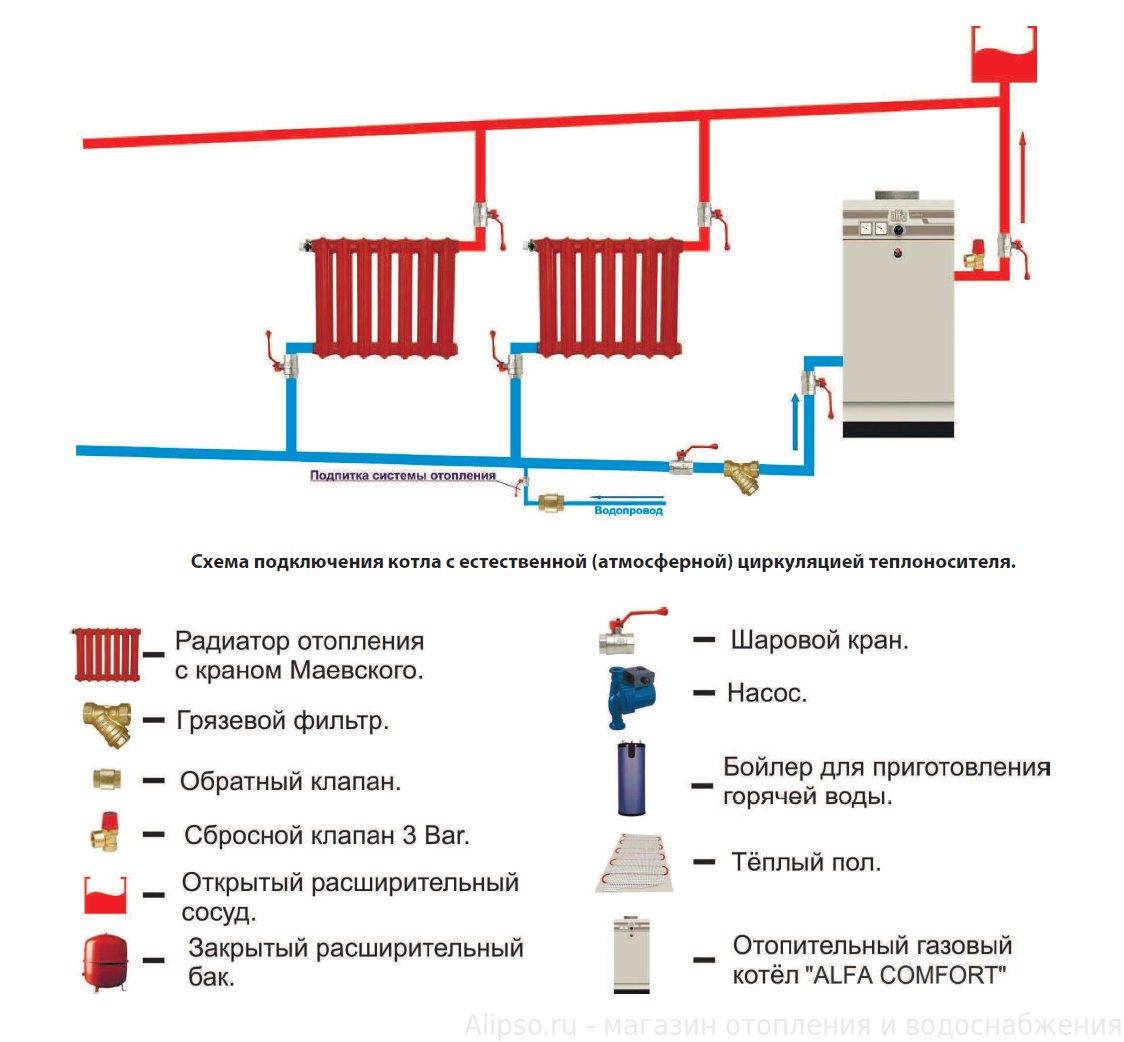

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

• сталь;
• медь;
• нержавеющая сталь;
• полипропилен;
• полиэтилен;
• металлопластик.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

• Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
• Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
• Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
• Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Советы

В последнее время хозяева квартир и загородных домов стараются обустраивать жилье современным оборудованием и системами. Поэтому монтаж автономного отопления сейчас очень популярен. Его установку можно осуществить как с помощью специалистов, так и самостоятельно.

Если работы планируется выполнять своими руками, то следует учесть следующие рекомендации специалистов:

• Для квартир лучше всего выбирать электрические или газовые настенные котлы, в которые встроен циркуляционный насос. Таким образом система получится закрытой и будет работать по принудительной схеме распределения тепла.
• Котел нельзя подключать к вентиляционным шахтам. В том случае, если в помещении нет дымохода, то правильным выбором станет котел с закрытой камерой, где газ выводится сквозь стены.
• Чтобы автономная система работала эффективно, нужно рассчитать ее тепловую мощность, учитывая то, что на 1м2 расходуется 100 Вт энергии.

• Индивидуальное отопление можно сделать с двумя контурами. Благодаря этому, помимо обогрева, жилье будет также обеспечено горячей водой.
• Перед тем как приступить к монтажным работам, рекомендуется хорошо утеплить жилье. В противном случае котлу придется работать с повышенной нагрузкой для обогрева окружающего воздуха.
• Хорошие отзывы у потребителей получила система «теплые полы». Чтобы сэкономить электричество на таком обогреве, не нужно прокладывать трубы по всей поверхности напольного покрытия, а сделать просто подогревающую «дорожку».
• Конвекторы лучше всего устанавливать под окнами, таким образом можно будет избежать теплопотерь и сквозняков.

• Монтаж электрического котла следует осуществлять с обязательным заземлением.
• Терморегуляторы рекомендуется крепить на высоте 1,5 м от пола в самых холодных местах помещения.
• Если в квартире или доме все помещения расположены по одной линии, то монтаж однотрубной схемы не имеет смысла, потому что трубу придется проворачивать назад к котлу.

• Выбирая трубы для отопления, следует отдавать предпочтение изделиям с диаметром не менее 32 мм. Отводы же можно приобретать с диаметром 20 мм.
• Чтобы обеспечить бесперебойный обогрев комнат, желательно выбирать комбинированные котлы, которые работают как от электричества, так и от газа. Благодаря такой универсальности не придется переживать об отоплении при отсутствии электроэнергии.
• Защитить котлы от поломки поможет правильность их установки. Оборудование нужно выставлять строго по горизонтали.

О том, как самостоятельно сделать автономное отопление, смотрите далее.

Экономичность и эффективность квартирного котла

Квартирный котел является одним из наиболее эффективных и экономичных способов отопления помещений. Его принцип работы позволяет максимально эффективно использовать энергию, что приводит к снижению затрат на отопление и существенной экономии денежных средств.

Ключевой фактор, обеспечивающий экономичность квартирного котла, — это его высокая эффективность. Котлы используют различные источники энергии, такие как газ, электричество или топливо. Как правило, газовые котлы являются наиболее экономичными в использовании, поскольку газ является относительно дешевым источником энергии.

Квартирный котел работает по принципу нагревания воды, которая циркулирует по системе отопления. Специальный теплообменник в котле нагревает воду до определенной температуры, после чего она поступает в отопительные приборы (радиаторы или теплый пол) и отдает свою тепловую энергию помещению. Оставшаяся охлажденная вода возвращается в котел, где происходит повторный нагрев.

Такой принцип работы квартирного котла обеспечивает регулируемость температуры и режимы работы. Котел способен поддерживать оптимальное значение температуры в помещении, автоматически регулируя интенсивность горения и подводимый объем топлива. Это позволяет избежать перегрева или недостаточного нагрева, а также экономить энергию и снижать затраты на отопление.

Еще одним преимуществом квартирного котла является возможность установки индивидуальных счетчиков тепла. Это позволяет точно измерить объем потребляемого отопления и оплатить только фактически использованную энергию. Благодаря этому, жильцы многоквартирных домов могут контролировать и экономить средства на отоплении своей квартиры.

Таким образом, квартирный котел обладает высокой экономичностью и эффективностью в использовании. Он позволяет снизить затраты на отопление и обеспечить комфортную теплоту в жилом помещении. Благодаря возможности регулирования температуры и использованию индивидуальных счетчиков тепла, квартирные котлы становятся все более популярными среди жильцов многоквартирных домов.

Типы котлов для автономного отопления

Различаются источники нагревания по типу энергии – газовые и электрические, а также по количеству контуров:

1. Одноконтурные. Справляются с нагреванием теплоносителя, могут дополняться баком, аккумулирующим тепло, устанавливаются в одно-, двухконтурные схемы отопления.
2. Двухконтурные. Справляются со всеми функциями одноконтурного котла, плюс обеспечивают бесперебойную подачу горячей воды.

По типу монтажа котлы могут быть напольными и настенными. Напольные – модели с увеличенной массой, продолжительным сроком службы и повышенной мощностью. Настенные – изделия с компактными габаритами, облегченным весом, немного уменьшенными показателями длительности эксплуатации.

Что касается особенностей источника питания, то работают котлы по одному принципу – нагревательные элементы отдают тепловую энергию жидкости, которая циркулирует по контуру отопления.

Различия следующие:

1. Электрические котлы. Оборудование с высокой степенью безопасности, доступной стоимостью, удобным управлением, питается от электрической сети. Для котлов мощностью до 3 кВт достаточно обычной розетки, более мощные изделия следует подключать к отдельному автомату в щитке. Монтаж осуществляется в любую комнату – ограничений по установке нет. Выполнение работ по монтажу и подключению доступно для домашнего мастера.
2. Газовые котлы. Стоят дороже, но из-за дешевизны топлива быстрее окупаются. Мощные и массивные котлы требуют тщательного расчета схемы, обустройства дымохода для отвода продуктов сгорания. Источники тепла оснащены камерой сгорания, просты в управлении, но установка осуществляется только мастером – самостоятельный монтаж газового котла запрещен.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

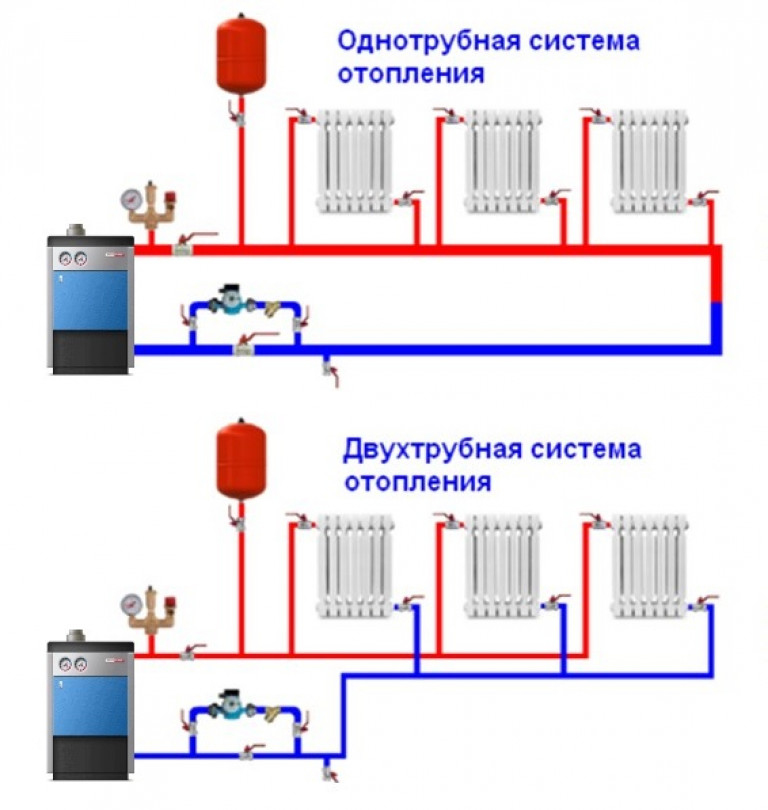

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Подбор мощности котла для автономного отопления

Для того чтобы определить требуемую мощность прибора, достаточно простой формулы – на 10 м2 отапливаемой площади нужно 1 кВт мощности. Специалисты советуют брать в расчет утепление дома – строения с малой степенью утепления требуют дополнительного прогрева, это же касается квартир на первых/последних этажах, где может поддувать с подвала или крыши.

Чтобы не остаться без тепла, к итоговой цифре после подсчета мощности, следует добавить 15-20% или умножить показатель на региональный коэффициент, в частности:

• для средней полосы показатель 1,1;
• для южных областей показатель 0,7-0,9;
• в северных районах итоговая мощность умножается на 2,0-2,5.

Таким образом в квартиру в Красноярске площадью 20 м2 нужно котел мощности (20/10) 2 кВт х 2,5 = 5 кВт. Если строение кирпичное, квартира располагается на 1 м этаже с неутепленным подвалом, то лучше добавить запас и приобрести котел мощностью в 6 кВт.

Пример реальной системы с интеллектуальной схемой управления электрическим отоплением дома

Компания NOBO, ведущий европейский производитель конвекторов, производит две совместимых между собой системы «умного» управления работой электрических приборов. В том числе «теплыми полами» (через термостат) и любыми другими бытовыми приборами, которые подключены к сети (через щиток, «разрыв» в цепи или включение/отключение розеток). Для этого они выпускают специальные термостаты, приемники-розетки и релейные приемники скрытого монтажа.

С помощью такой системы можно контролировать и управлять работой до 100 приборов или групповых зон. А термостаты серии 700 обеспечивают 4 режима работы конвекторов: комфортный, экономичный, не замерзающий (температура воздуха 7°C) и «выключено». Как утверждает производитель, гибкость такой системы управления конвекторами и теплым полом позволяет экономить на электрическом отоплении дома до 25%.

Одна из двух схем управления мультизональной электрической системой Источник stroydoma74.ru
