Все виды профилей и комплектующих для гипсокартона: размеры, применение, выбор

Профили для основного каркаса

Для формирования каркаса под последующие гипсокартонные листы используются следующие виды профилей:

Направляющие, маркированные буквами UD, традиционно изготавливаются из толстого проката, чтобы выдерживать определенную нагрузку от гипсокартона, готовый профильный каркас определяет размеры и контуры конечной конфигурации помещения.

Несущие, обозначенные как CD, крепятся к металлическому профилю основной рамы с маркировкой UD и предназначены для выполнения несущей функции. Изготовлен из той же стали, что и UD.

Изогнутая (гибкая), оснащена усиленной перфорацией с большим количеством пазов и отверстий, что способствует изгибу в разные стороны и под разными углами при обустройстве самых разных конфигураций. Например, арочные своды или многоуровневые стропильные системы.

Угловые, также снабженные перфорацией и усиливающие прочность наружных углов стен, дверей или окон.

Назначение и характеристики направляющего профиля (ПН)

Направляющий профиль, сокращенно ПН он же UW. Толщина 0,55-0,8 мм. Это защищает изделие от окисления металла, а также от повреждения ржавчиной. По внешнему виду ПН выполнен в виде планки с буквой «П», которая используется при возведении металлического каркаса для фальшстен. Используется для быстрого возведения перегородок разной толщины. Доски служат основой для монтажа каркаса, создавая прочность конструкции. Профиль имеет разную ширину, что позволяет соорудить высокие перегородки и скрыть коммуникации в стене.

Направляющий профиль, подходит для каркаса под фальш-гипсокартон

Размеры контрольного элемента для штукатурки:

Маркировка продукта	Толщина и т.д.	Ширина и т д	Высота ребра и т д.	Длина, м
УВ (ПН)-2-50*40	0,5	50	40	3
УВ (ПН)-4-75*45	0,5	75	45	3
УВ (ПН)-6-100*40	0,6	100	40	4

В профиле производитель может сделать отверстия 8 мм для крепления изделия к основанию (стене, потолку). Крепления в основном дюбель-заклепки размером 6/40, 6/60. Длина изделия достигает 3 метров.

При монтаже перегородки, выравнивании стены штукатуркой данный вид металлоизделий сначала крепится по сделанной заранее разметке. Затем наносится ПС (стоечный монтаж), а также дополнительные материалы, такие как подвес, удлинители, крабы.

Обозначения и размеры профиля UD

Виды профилей для гипсокартона и их назначение: основная классификация

Основные критерии выбора профиля

При выборе профиля следует учитывать следующие параметры:

• материал изготовления;
• виды профилей и их типовые размеры;
• толщину профиля;
• производителя.

Материалы изготовления

Профили для крепления гипсокартона могут быть изготовлены:

из дерева. Такие крепежные элементы отличаются минимальным сроком эксплуатации, так как сильно подвержены воздействию влаги, разрушающей структуру;

Деревянные профиля для гипсокартона

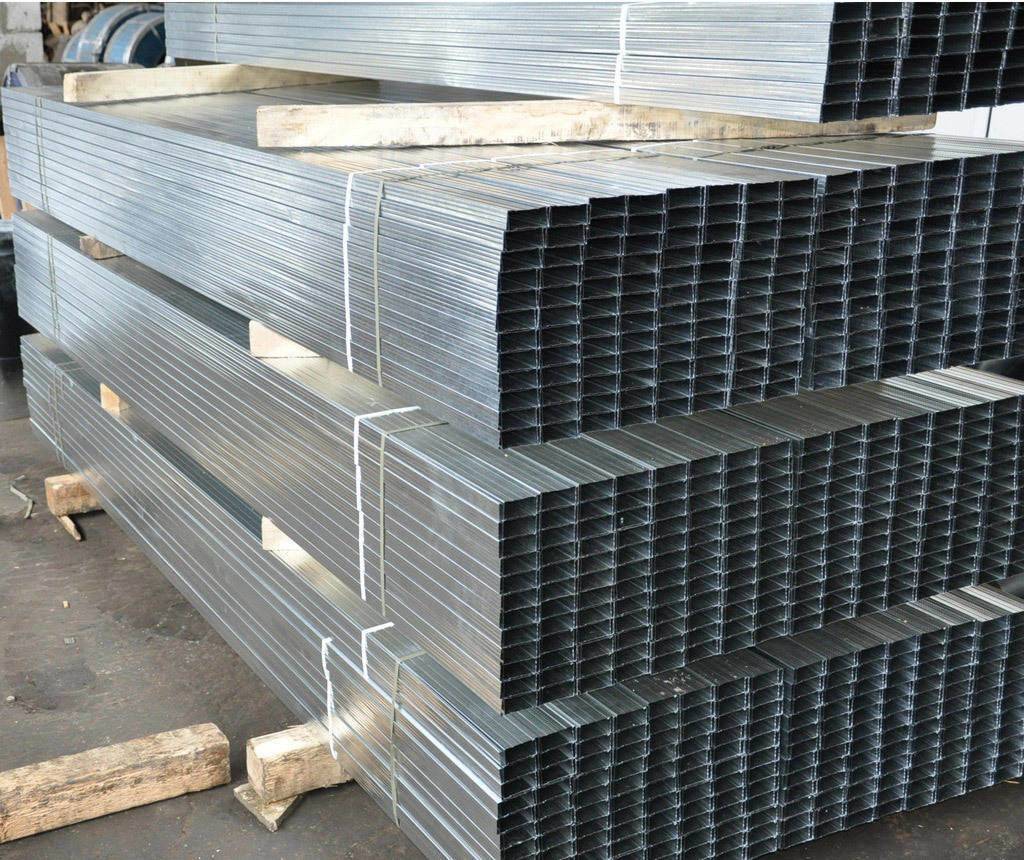

из металла (рисунок выше). Металлический профиль служит более длительный срок. Он не подвержен негативному воздействию влаги, солнца и так далее. Для дополнительной защиты изделий от коррозии профиль изготавливается из алюминия или оцинкованной стали.

Наибольшей популярностью пользуются металлические профили, изготовленные из оцинкованной стали, так как они отличаются повышенной прочностью и более низкой стоимостью.

Разновидности и типовые размеры профилей

В зависимости от предназначения металлопрофиль может быть:

1. направляющим (маркируется буквами ПН). Сечение профиля – буква П. Предназначение  — сооружение стоек и основных перемычек для перегородок. Направляющий профиль монтируется по периметру каркаса будущей конструкции и устанавливается по периметру дверей и окон;

Основной профиль для каркаса

2. стоечный (маркируется буквами ПС). Профиль также имеет сечение в виде буквы П, но по бокам дополняется ребрами жесткости и полочками, что придает устройству более высокую прочность. Закрепляется на направляющие элементы, и именно к этому виду профиля и производится крепление листов гипсокартона;

Устройство для крепления листов гипсокартона

3. потолочный (маркируется буквами ПП или ППН). Профиль для потолка также подразделяется на направляющий и стоечный. Основное отличие от предыдущих видов – габаритные размеры, которые существенно меньше вышеописанных видов;

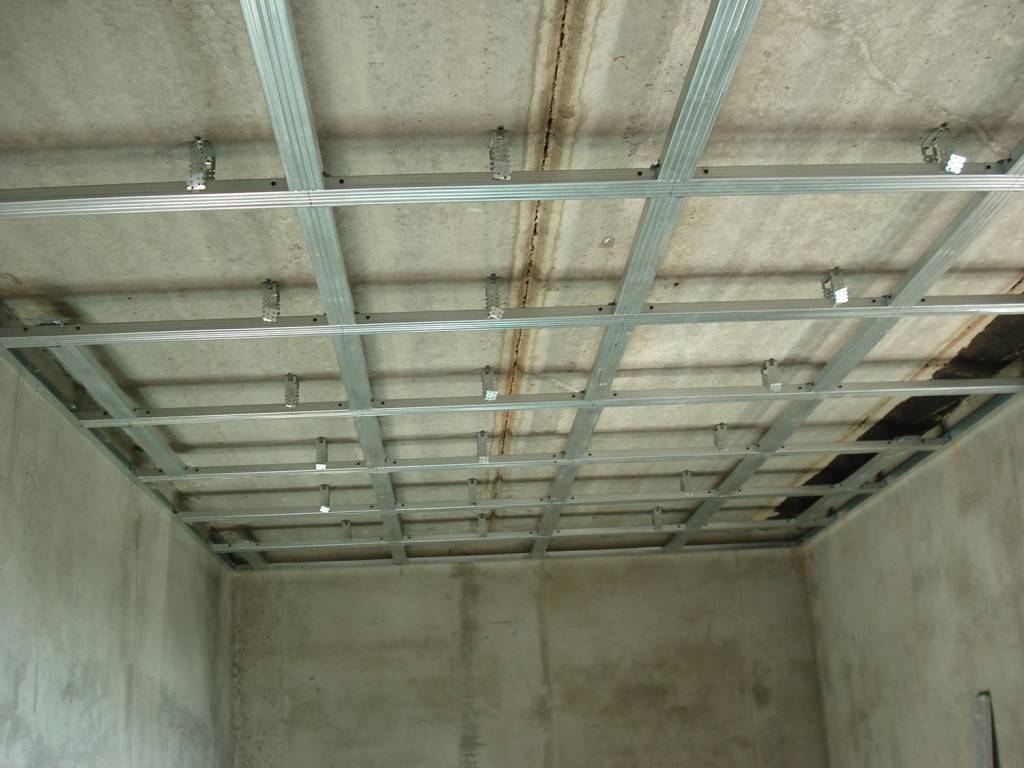

Устройства для сооружения каркаса на потолке

4. арочный – специальный профиль для сооружения арок и иных радиусных конструкций.

Профиль для сооружения изогнутых конструкций

5. угловой. Представляет собой прямой угол. Используется для корректного оформления углов конструкции из гипсокартона.

Профиль для укрепления углов гипсокартон

Все виды профилей имеют свои типовые размеры, которые представлены в следующей таблице:

Направляющий профиль	Стоечный профиль	Потолочный профиль
ПП	ППН
28х27 мм	50х50 мм	60х27 мм	28х27 мм
50х40 мм	65х50 мм	—	—
65х40 мм	75х50 мм	—	—
75х40 мм	100х50 мм	—	—
100х40 мм	—	—	—

Подбор размеров профилей осуществляется в зависимости от нагрузки на крепежные элементы. При изготовлении одного каркаса рекомендуется использовать профили одинаковых размеров.

Выбор толщины

Размеры профиля – это не только габаритные размеры, но и толщина металла, примененного для изготовления крепежного элемента.

В продаже можно найти профили по невысокой стоимости, но изготовленные из металла толщиной, 0,2 – 0,4 мм. Такие элементы не рекомендуется использовать при обшивке потолка, стен и сооружении больших по размерам перегородок, так как прочность готовой конструкции будет минимальная.

Специалисты рекомендуют применять профили толщиной 0,5 – 0,6 мм для обшивки потолка и стен, если высота помещения составляет не более 3 м, и 0,6 – 0,8 для перегородок и обшивки помещений с высотой потолков более 3 м.

Выбор производителя

Особое внимание рекомендуется уделить и производителю профиля. Наиболее популярными являются компании:. Knauf

Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Knauf. Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Профиль с точными размерами и геометрией

Гипрок. Отличительной чертой профилей является рифление поверхности металла, что с одной стороны увеличивает показатель жесткости конструкции, а с другой – не позволяет достичь максимального соприкосновения при соединении отдельных элементов конструкции, что может привести к постепенному «разбалтыванию» и образованию скрипов;

Профиль с рифленой поверхностью

Металлист. Профиля отличаются более низкой стоимостью, но и некоторым несовпадением размеров, что несколько затрудняет сборку каркаса.

Направляющий

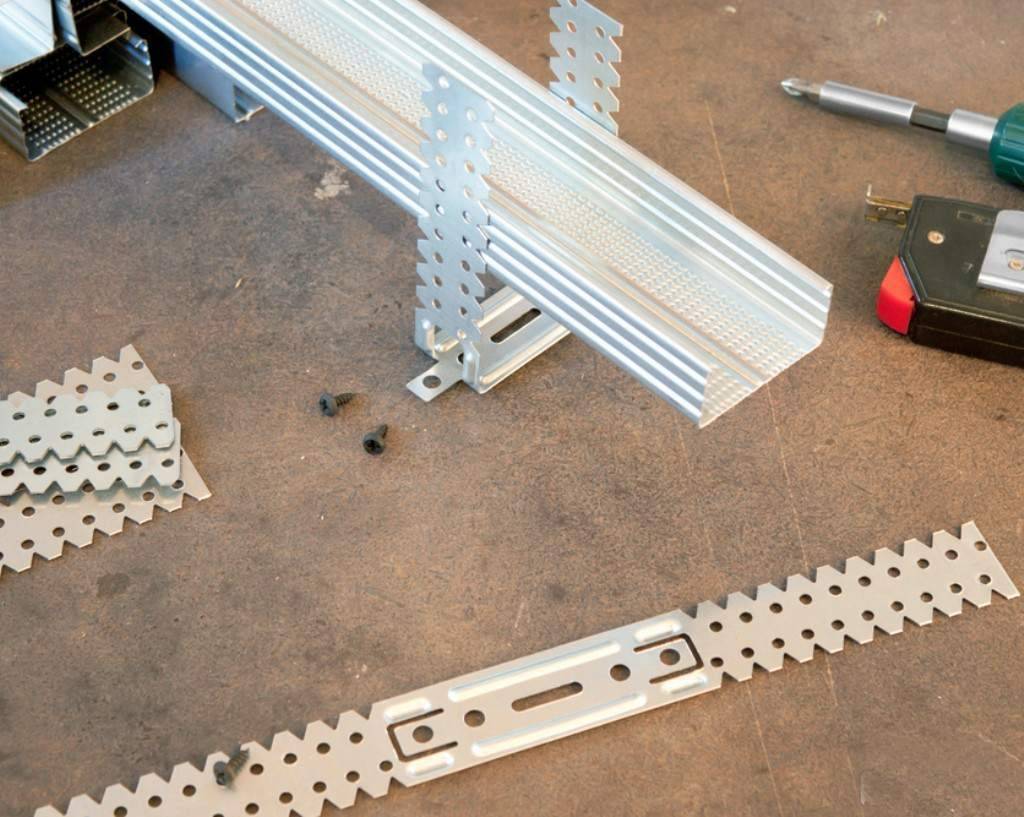

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

• Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
• Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
• Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

https://youtube.com/watch?v=eFjOfgd8BQ4

Крепеж для монтажа каркаса

Собрать каркас не получится без ряда крепежных элементов. В зависимости от типа конструкции могут использоваться следующие элементы:

• Прямой подвес – для крепления несущих профилей к потолочной плите или стене. На поверхности они фиксируются дюбелями. Несущие фиксируются в подвесе саморезами. В боковых крыльях этой насадки есть несколько отверстий для регулировки. После фиксации выступающие части просто сгибаются под углом 90˚, чтобы не мешать монтажу штукатурки.
• Анкерные подвесы – для крепления каркаса крыши. У них есть штанга, регулируя длину которой можно установить необходимое расстояние между рамой и потолком.
• Расширения — для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
• Соединители – для крепления профилей перпендикулярно друг другу. Есть один и два уровня. Одноуровневый коннектор часто называют крабом из-за его формы.

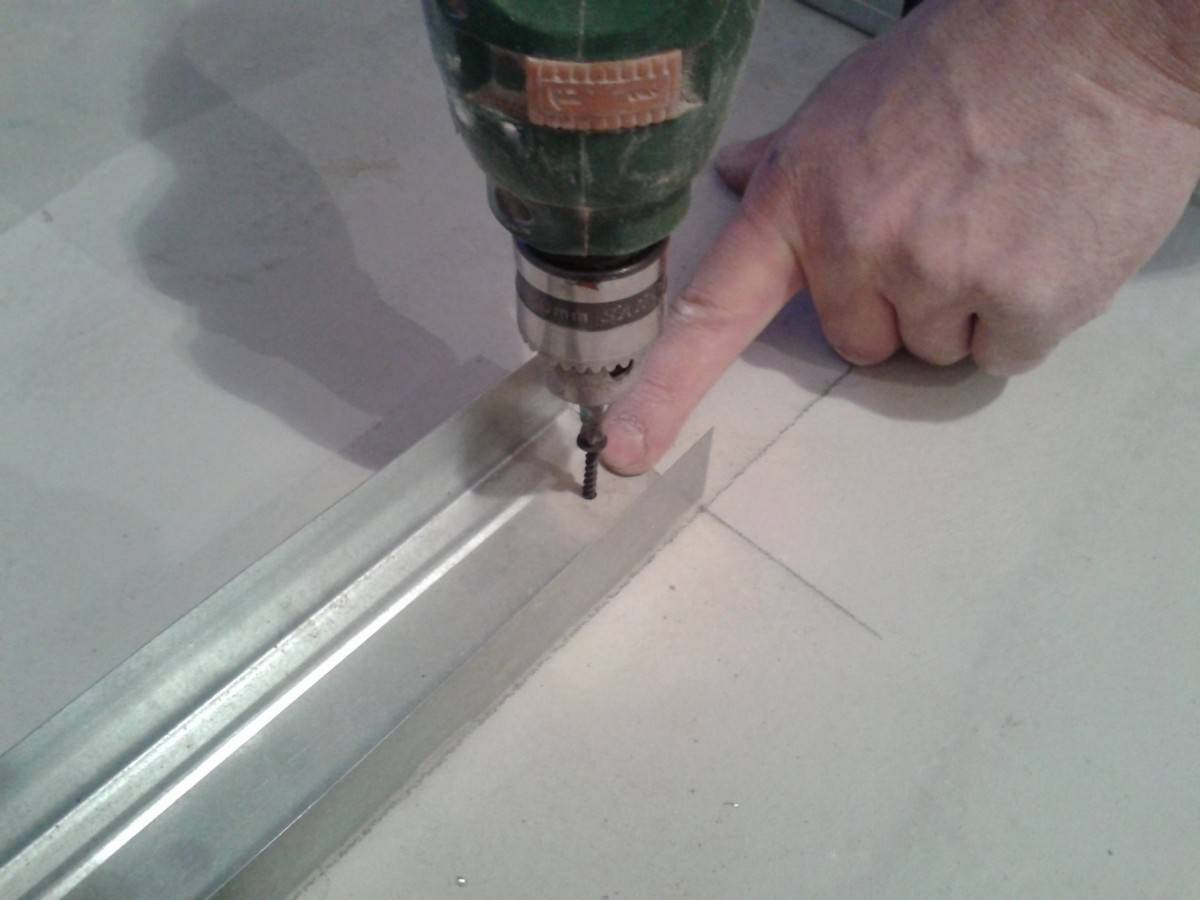

Мелкие саморезы по металлу – для скрепления металлических частей каркаса между собой. Однако профессионалы рекомендуют использовать для этих целей фрезу. Он обеспечивает гладкую поверхность в месте соединения, а головки шурупов могут препятствовать плотному прилеганию гипсокартона к каркасу.

Уважаемые читатели! Напишите в поле для комментариев, какие марки металлопрофиля вы используете. Если вы использовали китайский профиль для сборки каркаса, сообщите, что из этого получилось.

Post Views: 82

Расчет профиля для работ

Лучше сделать схему, чтобы с точностью высчитать объем материала. На потолок профили устанавливают через 60 или 40 см, получается на лист г/картона 3 или четыре опорных прогона. Разница шага зависит от толщины металла.

Приблизительный стандарт потребности в материалах:

1. CD профиль. Для одноуровневой обрешетки берут 2,9 п. м. на 1 квадрат поверхности. Двухуровневый каркас потребует 3,2 п. м на 1 м2.
2. UD профиль считают по периметру стены для каркаса в один ярус. Значение умножают на два, при двухъярусном металлическом каркасе.
3. Перегородки. UW профиль для отдельных перегородок берут 0,7 п. м на квадрат каркаса, а CW считают по 2 п. м на один м2.
4. Усиленная обшивка стен на обрешетке. UW профиль рассчитывают по 1,1 п. м на квадрат стены, а CW берут по 2,0 п. м.

Направляющие на потолке и стенах

Для потолка длину направляющих рассчитывают так, чтобы их поставить сверху всех четырех стен. Если на потолке есть выступающие части, профиль монтируют вокруг них по окружности или в виде прямоугольника. На стенах направляющие планки дополнительно ставят вокруг оконных и дверных проемов, вентиляционных отдушин.

При монтаже отдельно стоящих перегородок направляющие полосы устанавливают по периметру будущей стены. Для этого их рассчитывают по длине перегородки, умножают на 2 (пол и потолок). Также учитывают, пересечение перегородки с существующей стеной (по высоте), где также монтируют направляющий профиль. Если перегородка устанавливается между двух стен, то учитывают направляющие с обеих сторон.

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

• стоечные;
• направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

• UD – это направляющие потолочные;
• CW – изделия перегородочные стоечные;
• UW – перегородочные направляющие;
• CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Виды и размеры профилей для гипсокартона

Величайший ассортимент

Профили для основного каркаса

В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:

Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.

Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.

Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.

Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.

Профили для основного каркаса

В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:

Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.

Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.

Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.

Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Основные виды профилей для гипсокартона

Направляющий

Одним из основных элементов каркаса является направляющий профиль(стеновой) —ПН (UW), имеющий некоторое количество подвидов. Из них основные четыре представителя изготовлены из стали тонкого качества и предназначаются для монтажных работ по созданию каркаса к перегородкам или стенам. К нему фиксируются стойки, например, у направляющего профиля КНАУФ уже имеются готовые отверстия диаметром 8 мм, с помощью которых они крепятся дюбелями к несущему основанию. Это позволяет быстрее осуществить установку каркаса.

Направляющий профиль

Такой профиль бывает:

• длиной300 см;
• высотой боковой части (полки) 4 см;
• шириной основания (спинки) 5; 6,5; 7,5 и 10 см.

Цена направляющего профиля варьирует от 60 р.

Стоечный

Это один из основных составляющих обрешётки, вставляющийся в направляющий профиль, который располагается по периметру объекта. Обладает боковыми частями в С-образного вида. Популярные размеры стоечного профиля ПС (CW) таковы:

• длина – 300; 350; 400 и 600 см;
• высота полки – 5 см;
• ширина спинки – 5; 6,5; 7,5 или 10 см.

Профиль стоечный

Такое изделие может стоить от 150 р.

Потолочный

Применяется во время монтажных работ по сооружению потолка.Его отличие от стоечного в том, что при монтаже отсутствует специальный крепёж, а имеющиеся «канавки» добавляют элементу стойкость.

Профиль потолочный

Обычно размеры ПП (CD) составляют:

• длина – 300 см;
• высота полки – 2,7 см;
• ширина спинки – 6 см.

Цена профиля может начинаться от 95 р.

Направляющий потолочный

Предназначается для возведения каркаса для потолка, служит основой изготавливаемой модели. С боков имеет гофры, расположенные продольно, для придания сооружению жёсткости, а в центральной части находятся отверстия для прикрепления дюбелей. Направляющий потолочный ПН (UD) профиль для крепления гипсокартона располагает величинами:

• длиной – 300 см;
• полкой – 2,7 см;
• спинкой – 2,8 см.

Профиль потолочный направляющий

Кроме перечисленных профилей, имеются неординарные части, применяемые в каркасах, способные улучшить её, защитить, сделать отделку проще и обеспечить ей извилистые формы.

Цена направляющего ПП может быть равна 65 р.

Основные принципы

По ГОСТ №8240-97 сортамент изделия включает цельнометаллические профили с большим диапазоном возможных параметров. В данном предлагаемом разнообразии, довольно непросто делать выбор: какая марка наибольшим образом подходит для поставленных перед ней целей. Конечно же, фирмы-производители учитывают такой нюанс. Для обозначений швеллеров применяется маркировка изделий, и согласно ей дается полнейшее представление о характеристиках и размерах П-образных прокатов.

Маркировка «У» — наклонные грани

По ГОСТ за номером 8240-97 выделяются следующие маркеры: 1) цифры, 2) буквы. Цифры, идущие первыми в обозначениях, «рассказывают» о расстоянии меж полками. Буква же определяет, какой тип представляет собой конкретное изделие.

• Внутренние грани полок наклонены – буква «У». Используются, в основном, для высокопрочных конструкций в строительстве и машиностроении;
• Грани идут параллельно – «П»;
• Экономичные швеллеры – буква «Э». Применяемы для всевозможных каркасов;
• Легкого плана — «Л» — в облегченных конструкциях различного типа;
• Спецназначения — «С» — для каркасов и сооружений особенного характера.

Если вам надо узнать остальные параметры и размеры профиля определенно взятой марки из ассортимента, помогут таблицы, где они указаны (приведены ниже – таблицы за номерами 1-5). Отбор марок, как правило, осуществляется, зависимо от того, для каких нагрузок предназначено сооружение, изготовленное из швеллеров и другого материала.

Швеллер «П»

По ГОСТ 8240-97 геометрические характеристики и размеры серий П (параллельные грани полок) и У (уклон внутренних граней полок) практически совпадают. Их основное отличие лишь в радиусе закругления. Ключевые параметры в маркировках – по ширине и высоте. Из дополнительных – обозначения для приведенных ниже таблиц:

• I — момент инерции;
• W — момент сопротивления;
• i — радиус инерции.

Пределы отклонений

Согласно ГОСТ №8240-97 металлические П-образные профили могут иметь допустимые отклонения в своей конструкции. Предлагаем информацию размещенную в следующей таблице.

Табл. 6

Необходимые материалы и инструменты

Для комфортной работы с ГКЛ листами и металлическими направляющими требуются инструменты:

• стоечные элементы (сначала рассчитывают габариты конечной конструкции, а также высоту помещения);
• направляющие (выбирают в зависимости от того, какой профиль нужно использовать для перегородки из гипсокартона);
• дюбель-гвозди;
• перфоратор с буром;
• лента для уплотнения конструкции (улучшает звукоизоляцию);
• саморезы с пресс-шайбой;
• саморезы для металла 2,5-3,5 см;
• молоток, рулетка, шуруповерт;
• отвес, водный или лазерный уровень;
• строительный нож.

Дополнительно потребуется болгарка, которая поможет раскроить основание каркаса. Инструмент делает ровные края и предотвращает дефекты, которые возникают при использовании строительных ножниц (но есть некоторые нюансы использования).

ПП (CD) – профиль потолочный

Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.

Таблица 4. Размеры потолочного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПП (CD) – 60×27	0,4 – 0,6	60	27	2,6; 3,0; 4,0

Монтажные элементы

В этот раздел входят пять наименований:

• Подвесы
• Клипсы
• Уголки
• Соединители
• Перемычки

Подвесы и клипсы

В каталоге Knauf около 40 позиций подвесов.

Самые распространенные — прямые подвесы в двух размерах (120 мм и 200 мм) и в трех видах исполнения (по бетонным и деревянным перекрытиям, антивибрационные). Используются не только для выравнивания уровня потолка, но и для обшивки стен.

Еще есть подвесы комбинированные и быстрого монтажа, анкерные подвесы и к ним тяги с петлею, пружины, подвесы для профиля UA. И целая категория элементов для нониус-подвесов.

Клипсы можно рассматривать как своего рода подвесы для профиля CD, но без регулировки уровня.

Уголки и соединители

Это две категории монтажных элементов для соединения металлопрофилей. Они могут их соединять под прямым или произвольным углом, в одной или двух плоскостях. Основная часть элементов этих категорий предназначена для профилей CD 60 и UA.

Перемычки

Этот монтажный элемент сделан в виде перфорированного профиля длиной 1,6 м и предназначен для оформления стандартных дверных проемов. Есть три варианта размера стенки, которые отвечают ширине профиля UA и CW: 50, 75 и 100.

Направляющий профиль для обшивки стен

Для подгонки оснований обычно используют токопроводящий металлический профиль, маркируемый буквами ПНП или УД, который еще называют первым. Его назначение – сформировать периметр будущей стеновой конструкции, на которую будут крепиться стойки. Поэтому данный тип профиля изготавливается из толстой стали и имеет следующие общие размеры:

• Стандартная длина 3000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Но при необходимости эти детали строятся обдуманно.
• Высота боковой стенки (полки) 40 мм.
• Ширина спинки может варьироваться: в наличии имеются задние рейки шириной 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в задней части предварительно сверлятся отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, не проблема просверлить новые обычной дрелью.

Особенности проведения работ по возведению каркаса

Размеры профиля для ГКЛ

Характеристики профилей зависят от их размеров и конструкции из гипсокартона (см. статьи по монтаж ниши для ТВ тут и изготовление короба для труб в туалете здесь).

Профиль «ПП» изготавливается различной длины от 275 до 450 см. Распространенные варианты изделия — 300 и 400 см. Размер сечения: 60х27 мм. Вес — 0,6 кг.

Элемент «ПНП» — длина профиля от 275 до 450 см. Стандартное сечение и ширина 28х27 мм. Масса — 0,4 кг.

«ПС» — от 275 до 600 см. Чаще встречается вид: 300 и 400 см. Сечение: 50х50, 75х50, 100х50 мм. Вес материала: 0,73, 0,85, 0,97 кг пропорционально сечению.

«ПН» — стандартная длина, что и у других вариантов. Сечение: 50×40, 75×40, 100×40 мм. Масса изделий: 0,61, 0,73, 0,85 кг.
