Строение
Видеодомофон – это не только монитор и вызывная панель. В его строение входит ещё несколько важных составляющих, которые перечислены ниже.
Комплектующие:
- Монитор – с его помощью хозяин может видеть людей снаружи, при этом не выходя за дверь;
- Вызывная панель – с помощью этого приспособления гость связывается с хозяином недвижимости, устанавливается снаружи перед дверью или перед калиткой;
- Электромагнитный или электромеханический замки – предотвращающие попадание нежелательных гостей внутрь;
- Контроллер – прямоугольное приспособление небольшого размера, которое размещается внутри вызывной панели, на нём хранятся коды электронных ключей;
- Кнопка – устанавливается внутри двора или квартиры для того, чтобы открыть дверь;
- Блок питания – сердце любого устройства, которое преобразовывает напряжение переменного тока в напряжение постоянного;
- Кабель и крепежные приспособления – специальные элементы для подготовки и самого процесса прокладки проводов видеодомофона.
Наличие каждого из перечисленных составляющих – залог успешной покупки. Каждая часть электронного приспособления играет важную роль в его функционировании.
Возможности умного домофона
Умные домофоны полностью заменяют собой классические аналоговые приборы. Они работают через интернет и передают на экран компьютера или смартфона звук и изображение.
Территориальных ограничений нет – домофон может быть установлен в загородном доме, а хозяин следит за ситуацией в другом городе.

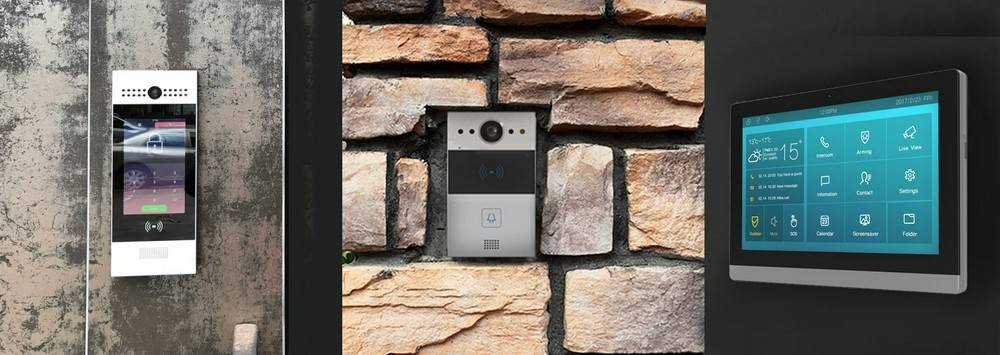

Современный IP домофон представлен следующими видами оборудования:
- Вызывные панели. Это устройства, которые монтируются на ворота или подъезд многоквартирного дома. Могут поддерживать несколько абонентов. Имеют антивандальную защиту, козырек от осадков, антиударный корпус.
- Внутриквартирные мониторы. Устройства, предназначенные для приема картинки и звука. Возможен вывод на смартфон.
- Коммутатор, принимающий и передающий сигнал.
- Маршрутизатор в случае установки нескольких устройств
- Замки электромеханические или электромагнитные.
- Кнопка выхода.
- Аккумулятор или блок питания.
- Контроль доступа в дом, возможность установки временного кода доступа для гостей. Открытие дверей на удаленном расстоянии.
- Возможность применения в качестве идентификационного ключа для входа в дом разных средств – телефон, карты.
- Переадресация вызовов с панели на любое другое устройство.
- Просмотр архивных трансляций с камеры. Информация записывается на карту памяти.
- Коммутация с другими умными системами. Возможность удаленного управления интеллектуальными системами жизнеобеспечения через облачные сервисы.
- Выполнение функций IP камеры наблюдения с целью обеспечения безопасности.
- Поддержка связи с диспетчерской и охранной службой.
Координатные домофоны.
Наибольшую популярность на постсоветском пространстве получили координатные (координатно-матричные) домофоны. К ним, прежде всего, относятся Цифрал (Cyfral CCD-20, Cyfral CCD-2094тс, Cyfral CCD-2094, Cyfral CCD-2094.1), Метаком (Метаком МК-2003), Vizit (Визит БВД-311, Визит БВД-313, Визит БВД-341, Визит N100, Визит БВД-М200), Элтис (Eltis DP300, Eltis DP400, Eltis DP420) и др. Основным преимуществом координатных домофонов является дешевизна их трубок. Кроме того, закороченную трубку легко выявить в общей системе, за что такие домофоны очень любят монтажные организации. Считается также, что координатные системы более надежны, но это более чем спорное утверждение, поскольку на практике координатные системы ломаются ничуть не реже. Просто выявить поломку во многих случаях бывает проще. Но это, как говорится, проблемы домофонных компаний, а не жильцов. На этом плюсы координатно-матричных систем и заканчиваются. А дальше начинаются минусы.
И наибольшим из минусов является сложность монтажа. В координатных системах, в отличие от цифровых, вместо процессора используется коммутатор, который связывает блок вызова и трубки во всем доме. Процессор в координатных домофонах также есть, но он выполняет иные функции. От коммутатора отходит многожильные кабель по всему дому, и коммутация квартир происходит не посредством установки уникальной комбинации перемычек в каждой трубке, а посредством ПРАВИЛЬНОГО подсоединения проводов. Особенно эти проблемы проявляются при установке домофонных систем не очень квалифицированным персоналом (а квалифицированных кадров всегда катастрофически не хватает), когда на протяжении нескольких дней, а то и недель звонят к «Петрову», а попадают к «Иванову», звонят к «Иванову», а попадают к «Сидорову», а звоня к «Сидорову» попадают еще неизвестно куда. При этом нецензурная брань вышеуказанных товарищей в домофонной панели в такое время — обычное дело.
Второй существенный недостаток координатных систем — практически нулевая взаимозаменяемость. Зачастую даже в одних и тех же моделях используются разные прошивки и в случае замены панели вызова, скорее всего, придется менять и коммутатор, переподключать провода и пр. К примеру, просто так заменить украденную или поломанную панель Cyfral CCD-2094.1 на такую же, но более новую CCD-2094.1 у вас не получится — у них будут разные прошивки. А что уже говорить о моделях разных производителей, где все работают по своим внутренним стандартам.
Третий минус — сложность подключения дополнительных трубок. Стоит перепутать (переполюсовать) провода в одной из трубок и нарушается работа домофонной системы во всем доме.
Четвертый минус — необходимость использования многожильного кабеля для разводки по дому. Кабель, в принципе, стоит недорого, но в ряде случаев он сильно уродует внешний вид подъезда.
Пятый недостаток — это невозможность подключения подъездов с большим количеством квартир. В общем случае координатные домофоны позволяют подключить до 100 квартир. Чтобы подключить большее количество, необходимо использовать дополнительный коммутатор. В любом случае, как правило, координатные домофонные системы не смогут обслуживать подъезды с более чем 200 квартирами, чего в ряде случаев бывает недостаточно.
Шестой минус — если вы купите координатный домофон, то вам почти на 100% гарантирована убогость внешнего вида подъезда. Если цифровые домофоны в последнее время имеют шикарный дизайн и способны радовать глаз, то практически от всех координатно-матричных домофонов веет «сделано в СССР». Что и не удивительно, ведь практически все координатные домофоны делают на постсоветском пространстве. К сожалению, наши производители до сих пор никак не могут понять, что простое изменение внешнего вида существенно повысит привлекательность их продукции для потребителя. В элитных же домах такие домофонные панели вообще лучше не использовать, поскольку они способны не только испортить внешний вид подъезда, но и даже несколько понизить социальный статус проживающих в нем жильцов.
Домофон с видеонаблюдением: общая информация
В отличие от традиционного дверного глазка видеодомофон позволяет обеспечить более широкие возможности для владельца жилья. С помощью прибора можно не только поговорить с посетителем, но и увидеть его. Такое оборудование позволяет полностью контролировать ситуацию на территории, на которой находится домовладение, если на ней установлены камеры. В таких случаях организовывается пульт управления, где на мониторы выводится картинка и в случае подозрительных личностей, охранник или другое лицо, может своевременно принять меры по их задержанию.
Модель видеодомофона стандартной комплектации включает:
- блоки вызовы и коммуникации;
- монитор;
- дверной доводчик, электромагнитный замок;
- кнопки разблокировки двери (находятся на выходе).
Цифровые видеодомофоны
Самое главное их преимущество и отличие от других видов – это способность дистанционно принять сигнал на любой вид устройства с помощью сети.
Поэтому в настоящее время абсолютными лидерами становятся цифровые видеодомофоны, так как они имеют ряд преимуществ.
Плюсы
- Легкость монтажа
- Для них не требуется покупка коммутаторов, все сигналы аудио и видеоинформации от устройства двери идут через обычный кабель, с помощью четырех проводов для одного устройства.
- Нет необходимости в дорогостоящем и сложном оборудовании. Их система довольно проста и эффективна, а также ограничена количеством аварийных ситуаций. Оснащены функцией автодиагностики и в случае поломки система сообщает об ошибке. При ремонте достаточно заменить блок и переустановить прошивку.
- Устойчивость системы
При поломке одного или нескольких устройств, центральный контроллер продолжает работать исправно, чего нельзя сказать об аналоговой системе.
Широкий выбор модельного ряда, как по внешнему дизайну, так и по функционалу.
Минусы
• Довольно затратное приобретение данных устройств;
• Несовместимость ряда устройств разных поставщиков оборудования.
Принцип работы цифрового видеодомофона
Устройства абонентов подключаются к одному четырехжильному кабелю с соблюдением полярности. Основные модели могут обслужить до 220 абонентов. В отличие от дорогой стоимости оборудования, подключение гораздо проще и дешевле.
Идентификация сигнала, который поступает с панели вызова:
1. На плате абонентской панели есть джамперы (контактные перемычки). Для того, чтобы закодировать устройство приема, необходимо замкнуть перемычки.
2. В случае набора данного номера, сигнал генерируется по всей линии и срабатывает то устройство, где замкнуты перемычки.
Единственный минус этого способа, в отличие от аналоговых систем, необходимость настройки с нуля в случае замены устройства.
Критерии выбора
При выборе видеодомофона следует ориентироваться на следующие параметры:
Панель должна быть антивандальной, устойчивой к истиранию и механическим повреждениям. Тогда она будет служить очень долго без потери эстетического вида. Камера и микрофон, для длительной эксплуатации, должны быть надежно защищены от внешнего воздействия, чтобы в него не попали частички пыли или природные осадки.
- Сенсорные панели, без механических переключателей, более устойчивы и надежны, кнопки не залипают, контакты не окисляются, что будет способствовать долгой работе.
- В зависимости от освещенности, камеру можно приобрести как цветную, так и черно-белую. Если освещение плохое, то лучше выбрать камеру черно-белую. Она имеет большее разрешение и светочувствительность. А также ей не требуется много мощности для работы.
- Разрешение камеры нужно выбирать в зависимости от разрешения монитора. Не стоит приобретать камеру со стандартным разрешением, а монитор с высоким. Это приведет к низкому качеству изображения.
- Для разблокировки замка лучше выбирать несколько способов – с помощью магнитных карт, электронных ключей или с помощью набора определенного кода. При отсутствии одного из вида ключей, можно применить другой.
- Возможность выведения изображения от домофона на монитор или экран телевизора. А в случае подключения детектора движения, камера активируется при малейшем движении самостоятельно.
- Лучше всего выбирать модели, более устойчивы к перепадам температур. Чтобы в случае перемены погоды, система работала исправно.
- Для многоабонентной системы, обязательно устройства должны быть совместимы между собой, иначе это приведет к некорректной работе и сбою.
- При выборе модели для квартиры, дачи или офиса в частном порядке, лучше всего выбирать многофункциональные модели, которые легко устанавливаются и обслуживаются.
Так как данная система достаточно дорогое удовольствие, важно сразу учесть все необходимые нюансы, чтобы избежать лишних трат и некорректную работу
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
В зависимости от способа адресации и конструкции домофонных систем принципы ее функционирования различается следующим образом:
Координатно-матричные (аналоговые, координатные).
Представляют собой аналоговое оборудование доступное по стоимости, но с ограниченной функциональностью. Для подключения каждого абонента необходим двужильный провод, соединяющий аудиотрубку и коммутатор.
Сигнал от вызывной панели идёт на коммутатор, который интерпретирует запрос и определяет набранный номер. Коммутатор имеет две шины с контактами. Первая из них отвечает за десятки, вторая за единицы.
От каждой из шин в квартиры абонентов прокладывают по поводу. В зависимости от набранного номера контакты замыкаются, активируя трубку абонента. Аналоговые домофоны стоят намного дешевле цифровых, однако имеют ограниченную функциональность.
Цифровые.
Более дорогостоящие системы, использующиеся для подключения видеодомофонов. От коммутирующего устройства идет всего один парный провод, к которому параллельно подключаются все абоненты. При таком способе соединения на порядок возрастает вероятность появления неполадок, а также появляется возможность прослушивания других пользователей.
Беспроводные.
Домофонное оборудование премиум класса. Связь между вызывной панелью и абонентским устройством осуществляется по WiFi или радиоканалу другого типа. Как правило, применяются в частных жилых домах и эксплуатируются одним абонентом.
ТИП ЗАПОРНОГО УСТРОЙСТВА
В качестве запорного устройства в домофонах используются электрозамки.
Они бывают следующих типов:
Имеют простую конструкцию, состоящую из двух металлических пластин, одна из которых является электромагнитом. При подаче электричества пластины соединяются, при этом сила удержания может доходить до 500 кг.
Такие устройства имеют доступную стоимость, отлично работают при отрицательных температурах и в условиях высокой загрязненности и влажности. Однако у электромагнитных замков есть существенный недостаток – при отключении электропитания они размыкаются, открывая дверь.
Конструкция состоит из обычного механического замка и дополнена устройством дистанционного управления с силовым приводом. Электромеханические запоры могут быть как врезными, так и накладными, а по своим габаритным размерам практически не отличаются от обычных. Поэтому их легко менять в уже имеющихся в дверях пазах.
Электромеханические замки могут применяться для блокировки квартир, подъездных дверей и других помещений с ограниченным доступом. В случае отключения электропитания они остаются в закрытом состоянии и могут эксплуатироваться как обычные механические устройства.
Выбор домофона
Прежде, чем делать покупку, нужно определиться, оказывает ли аудиовариант достаточную защиту вашего дома (с учётом благополучия в районе и в пределах самого дома), или всё-таки не помешает видеовариант.
Зачастую многими пользователями многоквартирных домов выбор уже предрешен в пользу самого дешёвого, ибо аудиомофоны не по карману только мёртвым, бездомным и жителям богом забытых колхозов. Когда собирается вседомашний консилиум, необходимо настаивать на покупке брендового устройства, ибо он всегда будет качественнее китайских вариантов.
Одно из их отличительных свойств – полноценный комплект, имеющий входную и выходную панели с трубками, где часто может попасться брак, ломающийся каждый месяц, а то и неделю. Элементы брендового устройства будут отдельны, а потому всегда можно будет собрать полноценную систему из качественных деталей и быть уверенными в долгой и верной работе. С китайским вариантом придётся играть в лотерею.
Проблемой может стать и починка. Взятый и установленный своими силами домофон значит полную ответственность энтузиаста за приобретение.
В противном случае починка будет производиться установщиками по гарантии или по причине неисправности бесплатно, а сроки самой гарантии лучше обговаривать сразу с продавцом во избежание казусов и нервотрёпок.
При покупке видеодомофона первым делом нужно смотреть на экран: чёрно-белый ли он или цветной. За цветной необходимо будет переплачивать, ибо понадобится больше осветительных приборов на площадке.
Виды интеллектуальных домофонных систем
Такие механизмы классифицируются по разным критериям. Исходя из того, один абонент пользуется оборудованием или несколько, домофон бывает:
- Одноабонентским. Устанавливается в частном доме.
- Мультиабонентским. Ставится в многоквартирном доме.
Исходя из способа подсоединения, изделие может быть:
- Кабельным.
- Беспроводным – функционирует с помощью вайфая.
- Комбинированным, то есть используется оба вышеуказанных варианта соединения.
В соответствии с конструкцией управляющего блока выделяют приборы:
- С сенсорным управлением.
- С кнопочным управлением.
Помимо этого, домофонные системы имеют своего производителя, свой цвет, разрешение видеокамеры, уровень защиты блока вызова.
Устройство и принцип работы аналогового домофона
Аналоговый видеодомофон для квартиры работает на тех же принципах, что и подъездная СКУД. Он может взаимодействовать с ней при помощи адаптера. В этом случае посетитель снаружи вызывает владельца непосредственно с наборной панели подъездной двери. Устройство аналогового домофона включает несколько крупных функциональных модулей.
Панель вызова
Панель вызова позволяет идентифицировать посетителя в любых погодных условиях. На ней установлены:
- камера;
- инфракрасная подсветка ночного видения;
- микрофон для связи;
- динамик;
- кнопка вызова или цифровая панель для многоабонентных моделей;
- устройство считывания электронного ключа.
Вызывная панель видеодомофона выполняется в антивандальном исполнении, из металла, покрытого прочным слоем термостойкой краски. Объектив камеры закрывается триплексом или утапливается внутрь корпуса.
В зависимости от сложности модели, вызывная панель может иметь одну встроенную камеру и порты для подключения дополнительных устройств наблюдения.
Внутренняя панель
Внутренняя панель устанавливается в квартире или в доме. Это монитор для вывода изображения камеры с кнопками для управления. Он может быть без трубки и работать как голосовой интерком. Однако множество пользователей предпочитают классический вариант переговорного устройства. Монитор видеодомофона с трубкой позволяет не беспокоить окружающих общением с посетителем.
В составе внутреннего модуля присутствуют:
- средство передачи аудио сигнала с вызывного устройства, трубка или динамик;
- кнопки управления замками;
- клавиатура или набор кнопок для активации тех или иных функций устройства;
- динамик для подачи сигнала вызова;
- микрофон.
Замки
Внутренняя панель видеодомофона может управлять одним или несколькими электромеханическими или электромагнитными замками. Они могут открываться и с вызывной панели по идентификационному ключу
Выбирая видеодомофон для дома или квартиры, стоит обязательно обратить внимание, какими типами замков он управляет
Электромеханический замок может открываться простым ключом. При исчезновении напряжения питающей сети он остается закрытым. Как результат, перерезавшие кабель злоумышленники не смогут проникнуть внутрь. Электромагнитные замки открываются только командами управления. При исчезновении напряжения, для обеспечения безопасности, они разблокируются.
Блок сопряжения
Блок сопряжения видеодомофона практически всегда покупается отдельно — этот модуль нужен для подключения к подъездной СКУД. В зависимости от ее типа, отличается принцип работы блока сопряжения.
- Аналоговая координатно — матричная система адресации использует многожильную шину. Одна группа проводов отвечает за передачу идентификатора десятков номера абонента, другая за единицы. Блоки сопряжения для подключения к такой шине имеют гальваническую развязку.
- Цифровая система адресации проще. Для того чтобы подключить видеодомофон к подъездной СКУД, нужно правильно выставить номер квартиры на блоке сопряжения при помощи перемычек.
Аналоговая система работает следующим образом. Если видеодомофон не подключается к подъездной СКУД, при нажатии кнопки вызывной панели на внутренней звучит сигнал. Владелец сразу видит посетителя. Сняв трубку или нажав кнопку интеркома, он может узнать цель визита и любую другую информацию. После этого достаточно разблокировать замок соответствующей клавишей. При интеграции видеодомофона в подъездную СКУД происходит почти тот же процесс. Разница в том, что адрес квартиры формирует вызывная панель по набранному номеру. После идентификации посетителя, владелец видеодомофона дает команду на разблокировку подъездного замка.
В отличие от обычного домофона, видеосистема аналогового типа требует прокладки дополнительного кабеля. По нему транслируется одновременно аудио и видеосигнал. Исходя из всего перечисленного, можно кратко описать особенности аналоговых видеодомофонов.
- Сложно монтируются, требуется прокладка кабелей.
- Требуется отдельный блок сопряжения для интеграции в существующие СКУД.
- Представляет собой закрытую систему (вызывная — внутренняя панель).
- Качество изображения не отличается высоким уровнем.
Какой домофон лучше выбрать для частного дома
Каждый владелец частных владелец мечтает о безопасности своего жилья, поэтому старается оградить его высоким забором и дополнительными средствами охраны, среди которых нередко используется домофон. Часто его выбирают с видеорегистратором, к нему подключают сразу несколько камер, чтобы охватить как можно большую территорию участка.
Монитор может быть как черно-белым, так и цветным. Последний передает красочную картинку, но в черно-белой версии она будет более четкая, так что выбор дисплея полностью зависит от пожеланий будущего владельца домофона.
Для больших участков лучше выбирать беспроводные приборы, к тому же их монтаж обходится значительно дешевле, ведь не нужно тратиться на прокладку кабеля или его воздушный крепеж. Высокая цена самого прибора достаточно быстро окупается, если учесть, что он круглосуточно будет работать.
Количество вызывных панелей зависит от необходимости установки их возле каждой калитки и ворот, можно к одному прибору подключить несколько электронных замков, а панель повесить только на главном входе, тогда как на остальных местах вход будет осуществляться только при помощи специального ключа.
Так как вызывная панель будет находиться постоянно на виду и под открытым небом, она должна быть герметичной, антивандальной и влагозащищенной. В частном доме для вызова вполне достаточно будет одной кнопки, а на охраняемых частных территориях оптимальным решением будет использование считывающих пластиковых карточек.
Каждый владелец частных владелец мечтает о безопасности своего жилья среди которых нередко используется домофон
Монитор, находящийся на устройстве внутри дома, может принимать сигналы сразу с 4 камер. В стандартном наборе к прибору идет только одна камера, подключение остальных относится к дополнительным функциям, чем больше видеоточек, тем лучше просматривается территория.
Существует несколько вариантов видеодомофонов: 2+2; 2; 2+1; 2; 3 и 4 видеоканала. В зависимости от этого определяется количество вызывных панелей, которые могут быть подключены к прибору
Это особенно важно, когда возникает необходимость контролировать не только входную дверь, но и остальные выходы или же лестничную клетку
Домофон в любом его виде не может гарантировать полную защиту жилья, но благодаря ему владелец жилья может контролировать посещение своих гостей, и узнавать, кто в его отсутствие приходил в гости или беспокоил малолетних детей, оставшихся самих дома. Главными показателями при выборе такого устройства являются: наличие экрана, звуковой сигнал, беспроводной или проводной вариант прибора, а все остальные дополнительные опции только расширяют функционал устройства.
Какие задачи потребителей решают современные домофонные системы?
Роман Баранов, АРМО-Системы
Ключевые задачи домофонии – коммуникация, обеспечение безопасности и автоматизация управления инженерными системами объекта. Нынешние системы IP-видеодомофонии имеют немало общего с IP-системами видеонаблюдения, они хорошо интегрируются между собой и решают сходные задачи. Приоритеты зависят от типа потребителей: частный сектор, мало- или многоквартирные дома, офисные бизнес-центры – все объекты со своими особенностями. Для всех типов зданий важен функционал удаленного общения с визитерами и управления доступом. При этом офисных сотрудников, например, привлекает возможность перенаправлять вызовы на IP-телефоны, а частных клиентов – на смартфоны, а также перспектива интеграции домофонии с элементами умного дома для управления освещением, кондиционированием, охранными датчиками, приводами запорной арматуры и др.Используя IP-видеодомофон с дуплексной аудиосвязью, вы всегда и отовсюду узнаете, кто пришел, увидите, что происходит у двери, с комфортом примете желанных гостей и получите гибкие опции настройки сценариев работы системы, ограниченные лишь фантазией пользователя.
Александр Горбанев, ITV/IPDROM
Основная задача домофонии неизменна уже десятилетия – предоставление доступа в жилые помещения как жильцам, так и гостям. Вроде бы простое определение, но в реализации кроются такие понятия, как технологии передачи данных (аналоговые или сетевые), разнообразие идентификаторов доступа, функциональность и дизайн вызывного и абонентского оборудования, тренды на облачные реализации задач и возможности интеграции домофонии со смежными слаботочными и цифровыми системами как безопасности (охранно-пожарная сигнализация, видеонаблюдение), так и автоматизации ЖКХ (автоматизированная система контроля и учета электроэнергии, умный дом).
Сергей Андрианов, ДАКСИС
Основная задача любого домофона – ограничить доступ в помещение. В жилых многоквартирных домах это подъезд и этажный тамбур.Первые домофоны обеспечивали доступ в подъезд по ключу, была возможна аудиосвязь с посетителем. В современном мире этого становится недостаточно. Жильцы хотят, кроме аудиосвязи, видеть того, кто к ним пришел, а по возможности иметь круглосуточную запись событий перед дверью. В связи с этим растут и требования к домофонам.
Некоторые иностранные бренды ушли с рынка вместе со своими яркими дизайнерскими решениями и технологическими наработками. Но это не означает, что рынок опустел: отечественным потребителям доступны как российские, так и зарубежные видеодомофоны, отвечающие современным требованиям к оснащению, исполнению и качеству изображения от встроенной камеры.
