Как сделать ветряк для получения электричества в домашних условиях

Конструкция и технические характеристики ветроэнергетической установки

Технические исследования доказали, что атмосферные циклоны намного мощнее наземные, поэтому необходимо выше устанавливать генерирующее устройство. Чтобы получить энергию высотных ветров необходимо определенная технология.

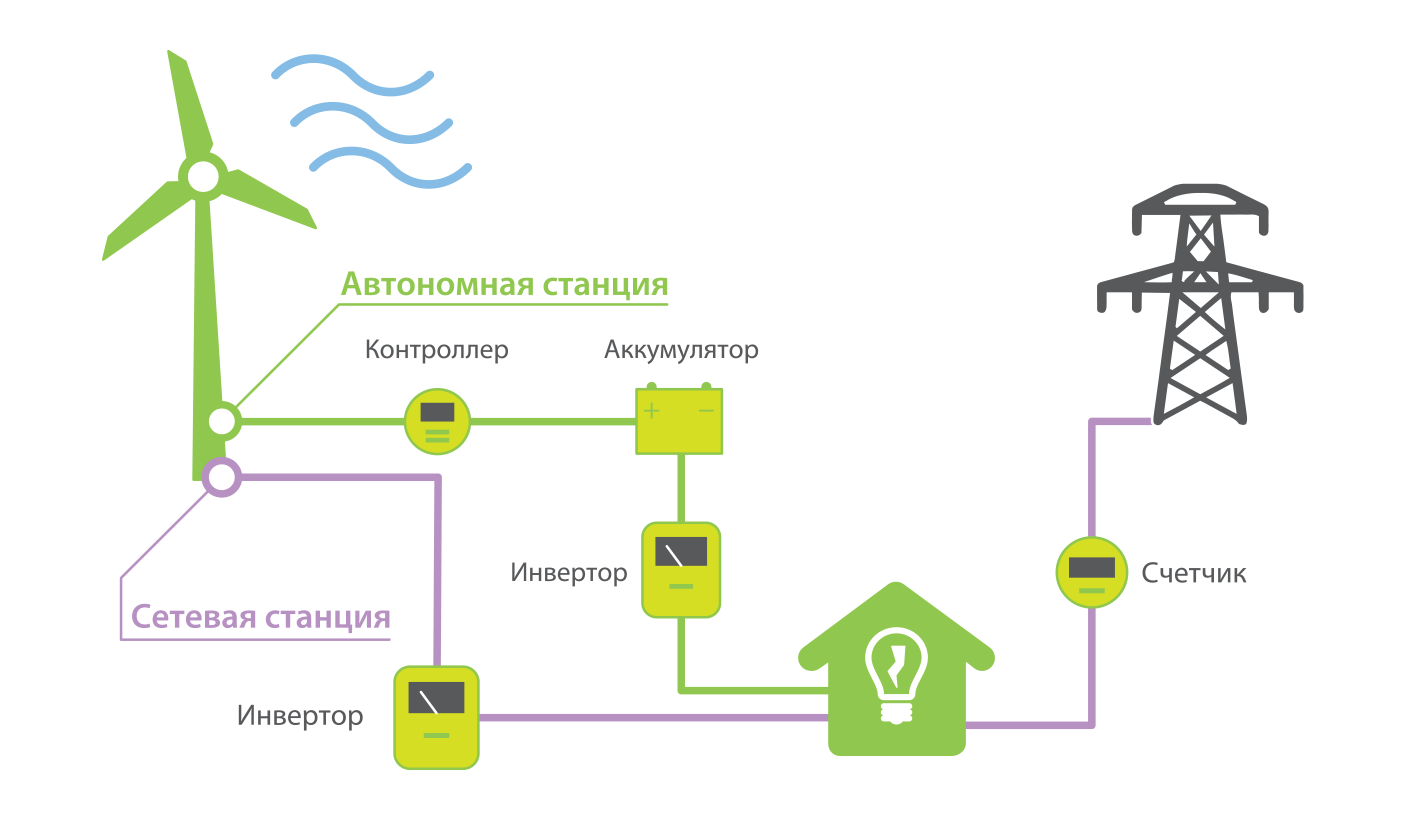

принцип работы зелёного тарифа с ветрогенератором

Её можно получить с помощью совокупности турбин и воздушных змеев. Электростанции, находящиеся на поверхности земли или морском шельфе получают поверхностный поток. Изучая технологический процесс производства двух типов станций, эксперты пришли к колоссальной разнице в эффективности. Наземные турбины смогут произвести более 400 ТВт, а высотные – 1800 ТВт.

Ветроэлектростанция на 100 квт в час на целые сутки

В общем, ветрогенераторы разделяют на домашние и промышленные. Последние устанавливаться на больших корпоративных объектах, так как имеют большую мощность, иногда их даже объединяют в сеть, что в результате составляет целую электростанцию. Особенностью таких способов выработки электричества является полное отсутствие как самого сырья для переработки, так и отходов. Все что нужно для активного функционирования электростанции — мощные порывы ветра. Карта ветров по регионам и среднегодовая скорость.

Мощность можете достигать 7,5 мегаватт.

Роторные следует монтировать в местах где скорость ветра больше 4 м/с. Расстояние от мачты до ближайших построек или высоких деревьев, должно составлять не меньше 15 метров, а расстояние от нижнего края ветроколеса до ближайших веток деревьев и строений, должно быть, не меньше 2 метров. Требуется отметить, что конструкцию и высоту мачты каждый рассчитывает индивидуально, в зависимости от местных природных условий, наличия препятствий и скорости воздушного потока.

Установка и горизонтальных, и вертикальных ветрогенераторов производиться на фундамент. Мачту крепят на анкерные болты. Перед установкой мачты фундамент выдерживают месяц, это нужно, чтобы бетон уселся и набрал прочность. В обязательном порядке комплектуются системой грозовой защиты, поэтому могут надёжно обеспечить ваш дом электричеством, даже в дождливую погоду.

Новейшие технологии разработчиков компании NASA, направлены на генерирующие устройства воздушного змея. Это повысит коэффициент полезного действия до 90%. Так как, на земле будет расположен генератор, а в воздухе прибор, улавливающий атмосферные порывы. Сейчас тестируется система полета воздушного прибора, максимальная дальность 610 метров, а размах крыла приблизительно 3 метра. Вращательная фаза шара будет потреблять меньше ресурсов, а турбинные лопасти станут быстрее двигаться. Конструкторы предполагают, что такую инженерию можно внедрять в космосе, например на Марсе.

Змеи – электрогенераторы

Как видим, будущая перспектива достаточно оптимистична, осталось только дождаться, когда это все воплотится в жизнь. Не только космическое агентство предлагает инновационные методы, но уже множество компаний имеет планы на размещение таких конструкций на нужных географических участках Земли. Некоторые из них добились потрясающего прогресса и их детища уже эксплуатируются.

Чего только стоят башни – близнецы в Бахрейне, где два гигантских здания как одна электростанция. Высота достигает 240 метров. За год такой проект вырабатывает 1130 МВт. Примеров можно приводить очень много, суть в том, что с каждым годом растет количество заинтересованных компаний для участия в развитии индустрии.

Схема распределения энергии: 1 — ветрогенератор; 2 — контроллер заряда; 3 — аккумулятор; 4 — инвертор; 5 — распределительная система; 6 — сеть; 7 — потребитель.

Необычные устройства, ветроэнегетика и её проекты

На стадии разработки находиться еще множество конструкций необычного типа. Среди них, особым интересом пользуются:

• Sheerwind напоминает своим внешним видом музыкальный инструмент
• ветрогенераторы от компании ТАК, напоминающие уличные фонари на само обеспечении
• ветряки на мостах в виде пешеходного перехода
• ветряные качели, которые принимают потоки воздуха со всех сторон
• «ветряные линзы» диаметром 112 метров
• плавучие ветряки от корпорации FLOATGEN
• разработка компании Tyer Wind – ветрогенератор, имитирующий лопастями взмах крыльев колибри
• в виде реального дома, в котором можно жить от компании TAMEER. Аналогом этой разработки является Anara Tower в Дубаи

Вскоре будут установлены первые в мире установки способные работать без ветра. Представит вниманию человечества их немецкая компания Max Bögl Wind AG. Они будут состоять из турбин высотой 178 метров. Будут также выполнять роль резервуаров с водой. Принцип работы системы достаточно простой, когда есть ветер оборудование будет работать по типу ветрогенератора, а когда погода не ветреная, в работу будет пускаться гидротурбины. Они вырабатывают энергию из воды, которая должна спускаться из резервуаров вниз по холму. Когда он снова появляется, вода начнет перекачиваться обратно в резервуары. Этим самым удастся обеспечить работу электростанции в непрерывном режиме. Эпоха “мельниц”, с которыми сражался еще Дон Кихот в рассказе Сервантеса уходит в далекое прошлое. Сегодня промышленные объекты больше напоминают уникальные произведения искусства нежели промышленные установки.

Как устроен ветрогенератор

Любой ветрогенератор состоит из таких компонентов как;

— генератор, который вырабатывает переменный ток, и в дальнейшем преобразуется в постоянное напряжение, предназначенное для зарядки аккумуляторов. От скорости ветра зависит и мощность генератора;- лопасти, предназначены для передачи вращения к валу генератора через редукторы и стабилизаторы скорости вращения ротора генератора;
— мачта ветряка должна иметь достаточную высоту. Чем выше находятся лопасти, тем больше они получат энергии ветра.

Также в устройство ветрогенератора входят;

— контроллер, необходимый для преобразования переменного напряжения идущего с генератора, в постоянное напряжение и последующей зарядкой аккумуляторов. Контроллер управляет поворотом лопастей, и контролируют направление ветра;
— аккумуляторы накапливают электроэнергию, чтобы использовать ее при небольшом ветре или его отсутствии. Батарея также хорошо стабилизирует электроэнергию, полученную от генератора;
— датчик направления ветра помогает лопастям «поймать» ветер;
— АВР представляет собой устройство автоматического переключения между ветрогенератором и другими источниками электроэнергии, например электросетью, генератором, солнечными панелями;
— инвертор предназначен для преобразования постоянного тока, поступающего с аккумуляторов, в переменное напряжение для домашней электросети. Инверторы могут разделяться по типу синусоиды для разных потребителей электроэнергии.

Устройство ветрогенератора

1. Инвертор модифицированной синусоиды на выходе выдает квадратную синусоиду, предназначенную для не требовательных потребителей к качеству сети – это тэны, накальные лампы освещения.
2. Инверторы с чистой синусоидой по качеству выходного напряжения подходят даже для самых требовательных потребителей электроэнергии.
3. Инверторы трехфазного напряжения предназначены для трехфазных сетей.
4. Сетевой инвертор работает без аккумулятора и способен к выводу электроэнергии в общую сеть.

Окупаемость и эффективность

Стоимость ветрогенератора сама по себе немаленькая. А помимо него ещё нужно будет купить аккумуляторы, инвертор, контроллер, мачту, провода и т. п. Сейчас распространены модели ветрогенераторов мощностью 300 ватт. Это достаточно слабые модели, которые вырабатывают свои 300 ватт-час в случае ветра 10─12 метра в секунду, а при ветре 4─5 метра в секунду вырабатывается 30─50 ватт-час. Подобных установок хватает для обеспечения светодиодного освещения и питания мелкой электроники. Не нужно рассчитывать, что от этого ветрогенератора вы сможете обеспечить телевизор, микроволновку, холодильник и полноценное освещение. Стоимость маломощных ветрогенераторных установок стартует от 15─20 тысяч рублей. В комплект не входят аккумуляторы, инвертор и мачта. Полноценный комплект будет стоить не меньше 50 тыс. р.

Достоинства и недостатки

Для начала рассмотрим достоинства ветряных электростанций:

• Дармовая электроэнергия практических из ниоткуда – ветер дует совершенно бесплатно, он является возобновляемым ресурсом, если его вообще можно назвать ресурсом;
• Возможность обрести независимость от местных поставщиков электричества – отличный способ сэкономить на коммунальных платежах;
• Экологическая чистота – ветряные электростанции не вредят окружающей среде;
• Возможность полностью обеспечить дом электроэнергией – для этого достаточно купить мощный ветряк и установить его в подходящей местности.

Есть и недостатки:

• Высокая стоимость электрогенератора – стоимость модели с генератором на 3 кВт и напряжением 48 Вольт составит около 190-200 тыс. рублей. За эти деньги потребители получат трехлопастный ветряк с контроллером. В продаже присутствуют и более дешевые образцы, но они отличаются пониженной надежностью, не самыми приличными характеристиками или бедной комплектацией;
• Большой срок окупаемости – может пройти до 10-15 лет, прежде чем ветряная электростанция начнет работать в плюс. Но если поставщики электроэнергии «заламывают» больше, чем стоит сама станция, то она оправдает себя уже в первый день работы;
• Шум – его интенсивность растет прямо пропорционально скорости вращения оси генератора;
• Зависимость от скорости ветра – это требует дополнительного оборудования, отвечающего за стабилизацию напряжения и накопление электрической энергии.

Дополнительно оборудование хорошего качества, необходимое для работы всей системы, по стоимости вполне может сравниться с самим ветряком.

Первые два минуса являются довольно серьезными, ведь к затратам на приобретение ветряной электростанции необходимо прибавить расходы на покупку дополнительного оборудования – это аккумуляторы и инверторы, вспомогательные источники питания.

На что обратить внимание при покупке ВЭУ

Важно учитывать высоту мачты. Чем выше находится ветряк, тем больше ветра он сможет «поймать»

Скорость ветра увеличивается в зависимости от высоты, так что даже в не особо ветреных районах ВЭУ может успешно работать, если мачта будет достаточно высокой. Стандартная высота мачты — 10 метров. С каждыми последующими десятью метрами мощность ветрового потока будет увеличиваться в полтора раза.

Обратите внимание и на такие факторы:

• фактические объемы электроэнергии, которые сможет выработать ветряк в условиях вашего участка;
• актуальность выбранной модели, как долго она выпускается и насколько хорошо ее оценили другие пользователи;
• гарантийные сроки и периодичность технического обслуживания;
• расчетный срок использования ветроэнергетической установки;
• степень сложности монтажа и обслуживания.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
2. Прочный пластик (два диска диаметром 60 см).
3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
4. Для основы – ступица автомобильная.
5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

1. Лобзик.
2. Болгарка.
3. Дрель.
4. Отвёртка.
5. Ключи.
6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» — «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» — «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 — 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

• На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
• Над ним закрепляется гайками ступица.
• В ступице 4 шпильки. На них закручивается генератор.
• Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
• На вторую пластину ротора закрепляется лопастная турбина.
• От статора провода клеммами подключаются на регулятор напряжения.

Ветроэнергетика в России

На данным момент Россия достаточно слабо использует такой ресурс, как ветер. Государство не выделяет достаточно субсидий на исследование и покупку конструкций.

Самая крупная ветроэлектростанция в России была запущена в 2020 году в Ставропольском крае. Рабочая мощность каждой из 84 установок — 2,5 МВт.

Доля ветроэнергетики в общей энергосистеме страны незначительная, и скорее всего в ближайшем будущем не поменяется. За прошлый год ветряками было выработано менее 1% от всего объема потребляемой энергии. Это обусловлена тем, что в стране развиты другие способы добычи энергии. Однако, нужно помнить, что энергия ветра неиссякаема и нельзя отказываться от альтернативной и быстроразвивающейся отрасли.

Создание самодельного ветряка

Самодельный ветровой генератор может применяться как основной или дополнительный источник энергии. Как вспомогательное устройство он может запитывать светильники в доме и на улице, греть воду в бойлере. Как главный источник электроэнергии он может подпитывать всю бытовую технику, отопительные системы и осветительную группу. Самостоятельное изготовление ветряка более выгодно, чем покупка магазинной модели. Устройства до 5 кВт могут обойтись в сумму до 200000 рублей, их ремонт также является дорогостоящим.

Основные узлы ветрогенератора

Генератор

Перед тем как сделать ветряную электростанцию своими руками, нужно собрать необходимые комплектующие. Для создания ветряка потребуются следующие детали:

• Лопасти. Они могут выполняться из различных материалов.
• Генератор. Можно собрать его самостоятельно или приобрести готовый.
• Хвостовая часть. Помогает движению лопастей по направлению с максимально возможным КПД.
• Мультипликатор. Позволяет увеличить скорость вращения ротора.
• Мачта для крепежа. Фиксатор всех узлов.
• Натяжные тросы. Также фиксируют всю конструкцию ветроэлектростанции, сделанную своими руками.
• Аккумулятор, контроллер заряда, инвертор.

Новички могут создать генератор по простейшей схеме.

Сборка генератора

Сборка генератора

Ветряк можно создать из любых материалов, даже из пластиковых бутылок. Он будет вращаться от ветра и издавать шум. Схемы сборки таких устройств бывают разные – ось может устанавливаться вертикально, горизонтально. Прибор может быть абсолютно разных размеров.

Основа самодельного ветряка – генератор. Для его самостоятельной сборки потребуется:

• Статор. Делается из двух металлических листов, которые вырезаются в виде круга диаметром 500 мм. К каждому кругу приклеивается по 12 неодимовых магнитов диаметром 50 мм. Полюса должны обязательно чередоваться. Во второй окружности полосы ставятся со сдвигом.
• Ротор. Состоит из 9 катушек с медной проволокой диаметром 3 мм. На каждой катушке должно быть по 70 обмоток. Размещаются на немагнитной основе.
• Ось. Она проделывается в середине ротора. Для устойчивости конструкцию следует отцентровать.

Монтаж лопастей

Изготовление лопастей из полипропиленовой трубы

При ветряной погоде из самодельной ветроэлектростанции можно получить до 3,5 кВт мощности. В среднем этот показатель будет около 2 кВт. В самом простом горизонтальном генераторе делается три лопасти. Их можно выполнять из следующих материалов:

• Древесина. К минусам можно отнести образование трещин в процессе эксплуатации. В будущем потребуется замена лопастей.
• Полипропилен. Это оптимальный вариант для ветрогенераторов с небольшой мощностью.
• Металл. Считается самым прочным, качественным, долговечным и надежным материалом для лопастей ветряка. Рекомендуется выбирать для таких целей дюралюминий – он надежный и не особо тяжелый.

Когда лопасти созданы, их следует установить вместе с ротором на монтажную площадку. На ней же закрепляется хвостовая часть.

Запуск

Схема сборки

Важно правильно выбрать место, где будет находиться ветряк. Элемент следует поставить вертикально и как можно выше, чтобы он попадал в зону сильных ветров

Рядом не должно быть никаких крупных зданий и деревьев, а также других объектов, которые будут мешать циркуляции потоков воздуха в ветровой мельнице для электричества.

Когда собранная установка начнет работать, к ней нужно подключить мультиметр. Он присоединяется к ветви генератора с целью проверки наличия напряжения. Когда оно зарегистрировано, можно считать, что ветряк готов к полноценной эксплуатации. Далее продумывается схема подачи получаемого электропитания к жилищу и другим объектам.

Подключение в доме

Схема подключения

К ветряной установке нужно подключить бытовые приборы, которые будут запитываться от нее. Для этого потребуется приобрести инверторный преобразователь с показателем эффективности 99%. Тогда будут минимальные потери при преобразовании постоянного тока в переменный.

В корпусе будет присутствовать 3 узла:

• Аккумулятор. Накапливает энергию.
• Контроллер заряда. Отвечает за длительность службы батареи.
• Преобразователь. Переводит постоянный ток в переменный.

Принцип работы

Вертикальный ветряк представляет собой цилиндр, устанавливаемый на основание. Благодаря своей форме, работает вне зависимости от направления ветра. Вне зависимости от вида вертикального ветрогенератора,  он устроен таким образом, чтобы давление потока воздуха на одну из его сторон было выше, чем на другую.

Благодаря такой разнице в давлении происходит вращение оси генератора и выработка электричества. Из-за того, что сила ветра направлена на обе стороны ветрогенератора, показатель стартовой скорости ветра немного больше, чем у горизонтальных ветряков, но при должном качестве деталей, существует самораскрутка – т.е. значительное увеличение оборотов генератора даже при небольшом (от 3,5 м/с) ветре.

Преимущества и недостатки ветряных электростанций

К преимуществам ВЭС можно отнести:

• независимость от ископаемых ресурсов;
• используется абсолютно бесплатный источник энергии;
• экологическая чистота методики — никакого вреда окружающей природе не наносится.

При этом, есть и недостатки:

• неравномерность ветра создает определенные трудности в выработке энергии и вынуждает использовать большое число; аккумуляторных батарей;
• ветряки издают шум при работе;
• КПД ветряных электростанций низок, увеличить его очень сложно;
• стоимость оборудования и, соответственно, электроэнергии, намного выше, чем цена сетевого электричества;
• окупаемость оборудования с ростом его мощности значительно снижается. Наиболее производительные станции полностью не окупаются.

Использование небольших станций способно обеспечить энергией ограниченное количество потребителей, поэтому для крупных населенных пунктов или регионов требуются большие устройства. При этом, ветряки большой мощности нуждаются в соответствующих потоках ветра и равномерности его движения, что для условий нашей страны не характерно. В этом кроется основная причина низкого распространения ветряков по сравнению с европейскими странами.

Ветрогенератор: устройство, принцип работы, плюсы и минусы

При наличии в местности проживания постоянных ветров покупка и установка ветрогенератора вполне целесообразна. Однако прежде чем приобретать его, необходимо понять его устройство, принцип действия и основные достоинства и недостатки. Разберем эти аспекты более детально.

Главные компоненты

Устройство ветрогенератора базируется на превращении кинетической силы ветровой нагрузки в механическую энергии с последующим преобразованием ее в электроэнергию. Для воплощения последовательных действия данной переходной цепочки прибор оснащается следующими основными узлами:

• Лопастный пропеллер. Количество лопастей может варьироваться в широком диапазоне от модели к модели – от двух и трех до десяти и более.
• Ротор. Элемент турбины, вращающийся под действием лопастей.
• Редуктор. Передает и регулирует частоту вращения от ротора к генератору.
• Генератор. Преобразуется механическую силу в электроэнергию.
• Инвертор – преобразователь тока из переменного значения в постоянное.

Состав ветрового генератора Источник odnastroyka.ru

• Аккумуляторная батарея. Запасает электроэнергию на случай отключения и экономной работы ветрогенератора, а также простоя в случае безветрия.
• Защитный корпус. Предохраняет оборудование от различного рода внешних факторов.
• Аэро-компоненты. Крылья, хвост – для лучшего улавливания и подстройки пропеллера под ветровой поток.

Принцип действия

Механизм работы ветрогенератора напрямую связан с особенностями его конструкции – на одной оси установлены пропеллер и хвостовик с точкой противовеса, приходящейся на место крепления к вертикальной мачте. Действие происходит по следующему алгоритму:

• Установленные на одной оси пропеллер и хвостовик улавливают потоки ветра и передают лопастям.
• Начинаясь вращаться, лопасти передают момент движения генераторной турбине.
• Вращение ротора приводит к образованию индукционного магнитного поля и образованию переменного электрического тока.

Ветрогенератор на своем загородном участке Источник moe-online.ru

• Далее проходя через инвертор напряжение меняет переменные характеристики на постоянные.
• Ток питает АКБ, которая в свою очередь распределяет энергию на потребительские мощности в доме.

Достоинства и недостатки

Автономная ветряная электростанция для частного дома имеет следующий ряд плюсов:

• Прибор работает за счет фактически неисчерпаемого и возобновляемого вида энергетического ресурса.
• Существенные затраты связаны только с покупкой, доставкой, установкой и подключением. На обслуживание средства практически затрачиваются. Поэтому на ветряк требуются единократные вложения средств, которые быстро окупаются в последующем применении.

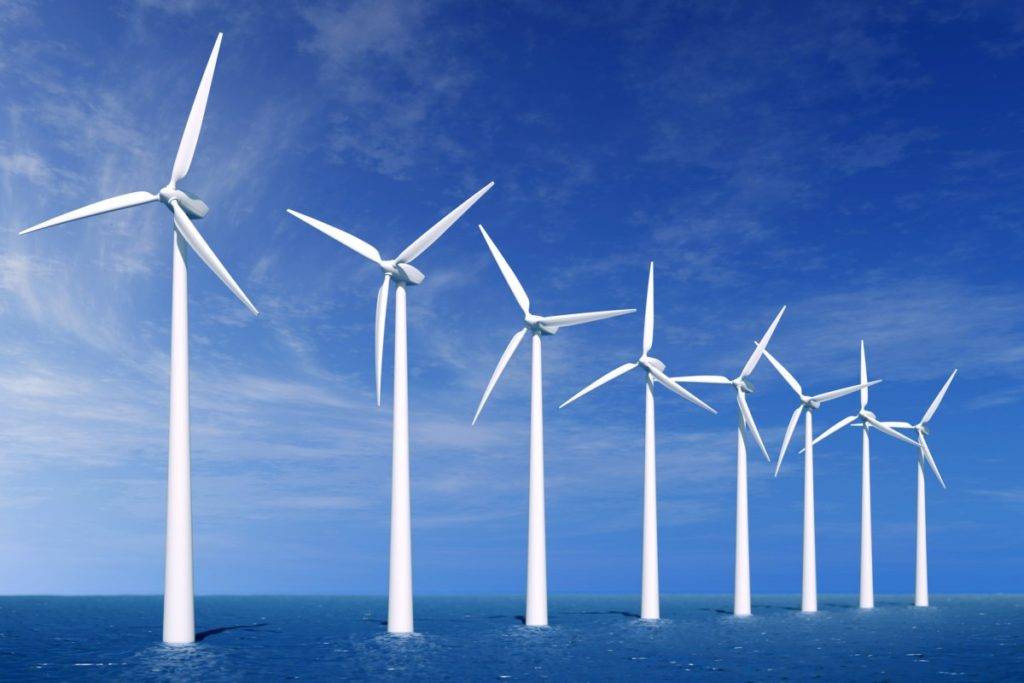

Ветрогенератор – источник тока для частного дома Источник ytimg.com

• Получаемый вид энергии и применяемая для этой цели техника полностью экологически безопасны.
• Генераторы приспособлены ко всем климатическим зонам и защищены от негативных погодных факторов.
• Оборудование не требует настроек, регулировок и доработок в ходе эксплуатации.

К недостаткам ветрогенераторов относятся:

1. Зависимость производительности от наличия ветра.
2. В ходе работы оборудование создает электромагнитные помехи, что может негативно сказаться на ТВ, радио, интернете и связи.
3. При чрезвычайных погодных проявлениях существует риск повреждения техники.
4. Требуется обязательное заземление – для защиты прибора и конструкции или здания, на котором он установлен, от ударов молнии.
5. Неправильный монтаж, нарушение инструкции или эксплуатация неисправного экземпляра может приводить к возникновению шума.

Ветрогенератор во дворе дома Источник pechiexpert.ru
