Сколько весит бетонный блок ФБС и его описание

Монтаж фундаментных блоков

Фундаментные блоки монтируются на 3 вида основания.

Сборные плиты ленточного фундаментаЭти плиты маркируются индексом ФЛ и вместе со стеновыми блоками являются элементами сборного фундамента. Плиты фундамента укладываются на ровное уплотненное основание с выполненной гидроизоляцией.
Монолитная По уплотненной поверхности грунта с втрамбованным песком или щебнем выполняется бетонная монолитная подушка толщиной не менее 300 мм. В случае армирования, она выполняет функцию пояся жесткости. Эта подушка может быть шире блоков ФБС и выполнять роль ленточного фундамента с уширением.
Щебеночно-песчаное основаниеФундаментные блоки монтируются на уплотненный слой песка или щебня толщиной 8-10 см. Перед монтажом, уплотненная поверхность проливается битумом для устройства горизонтальной гидроизоляции блока.

ФБС укладываются на цементно-песчаный раствор или бетон. Вертикальные швы заполняются бетоном. Для более надежного замоноличивания стыков ФСок, их торцы выполнены с углублениями для устройства бетонных замков. Для монтажа ФБС необходим автокран и бригада из 5-ти человек. Это из практических соображений, возможно, по технологии процесса требуется больше рабочих. Дело в том, что для укладки фундаментного блока нужно выполнить объемную постель из раствора или бетона. Даже при незначительном удалении смеси от места монтажа, это тяжелая работа. Поэтому в то время как 2 человека и кран задействованы на монтаже, 3 и более рабочих выполняют слой раствора или бетона под очередной блок фундамента.

Швы между блоками выполняются шириной до 40 мм. Для обеспечения устройства швов, длина и высота блоков меньше проектной на 20 мм. После сборки стены фундамента и замоноличивания замков, выполняется из обмазочных или оклеечных материалов.

Кроме сортаментов материалов для у нас есть .

Сегодня большой популярностью при строительстве фундаментов и невысоких сооружений пользуются блоки ФБС: размеры изделия и цена на него представлены в широком диапазоне. Это позволяет определиться с подходящим материалом для строительства в определенных условиях. Соблюдая правила подбора типа материала и его габаритов, можно создать прочную и надежную конструкцию за короткий промежуток времени.

Бетонный блок для фундамента ФБС является сплошным монолитным изделием из железобетона, имеющим форму параллелепипеда. Среди других видов блоков материал отличается самыми высокими прочностными и эксплуатационными характеристиками, благодаря которым он может применяться при возведении фундамента.

ФБС является надежным, устойчивым и долговечным строительным материалом, который характеризуется повышенной стойкостью к воздействиям окружающей среды. Прочностные характеристики изделия имеют особое значение, поскольку элементы являются основой создания фундамента здания.

Материал изготавливается исключительно в заводских условиях, поскольку качество каждого изделия должно строго контролироваться с помощью лабораторных инструментов согласно ГОСТу. Блоки фундаментные могут изготавливаться из таких материалов:

силикатного бетона или керамзитобетона плотностью не менее 1800 кг/м³;
легкого высокопрочного бетона класса В100;
тяжелого высокопрочного бетона марки М50-М200.

Бетон подбирается на основании условий эксплуатации возводимого сооружения. Здесь учитываются температурные перепады, механические нагрузки и уровень влажности. Максимальной прочностью обладает бетон марки М200. Для суровых условий эксплуатации можно использовать наполнитель марки М150, а для стандартных – М100.

Помимо бетона-наполнителя, применяется арматура из стали марки А1 или А111, улучшающая прочностные характеристики и снижающая последствия от давления и сжатия, и пластификаторы, которые повышают морозоустойчивость материала.

Разновидности фундаментных блоков

Сортамент изделий приводится в документе ГОСТ 13.579-1978. Высота элементов колеблется в пределах 30 — 60 см, ширина составляет 30, 40, 60 см, а длина бывает 0,9 – 2,4 м. Размер по длине включает ширину монтажного шва между блоками, поэтому фактические размеры камня всегда на 20 мм меньше по всем направлениям. Материалом служит тяжелый (В7,5 – В15), силикатный бетон (В10 — В12,5), керамзитобетон (класс В3,5 – В 7,5), при этом вес блока ФБС зависит от марки цемента и наполнителя.

Выпускают виды сборных блоков для фундамента с обозначением:

стандартные сплошные изделия – ФБС;
камни с пустотами внутри, чтобы снизить массу – ФБП;
блоки с вырезами под коммуникации или трубы – ФБВ;
сборные подушки под опору строения – ФЛ.

Сплошные (ФБС)

Сполшные блоки Тип полнотелых конструкций отличается большой прочностью по сравнению с пустотными группами. Чаще эти блоки используют для строительства фундамента здания, возведения стен хозяйственного подполья и технических подвалов. Элементы имеют прямоугольную форму с внутренним армированием или без него, от этого зависит, сколько весит блок ФБС.

Технология изготовления предполагает вибрацию смеси, чтобы добиться стандартного размера с гладкой поверхностью. Нарушение процесса ведет к появлению неровностей, поэтому получаются разрывы при укладке блоков и снижается прочность ленты фундамента.

Характеристики полнотелых конструкций:

материалом для сплошных камней служит тяжелый бетон усредненной плотности от 1,8 т/м3;
стандартные размеры по ширине 30, 40, 50, 60 см, по высоте – 28 – 58 см, длине – 1180, 2380.
монтажные уши ставят на 30 см от краев блока, заподлицо с плоскостью.

Отклонения габаритов по длине разрешают ±13 мм, ширине и высоте — ±8 мм, допуск по размерам вырезов и отверстий составляет ±5 мм. Нормы позволяют отклонение прямолинейности на 3 мм по всей длине сборной конструкции, при этом возникают небольшие отклонения от номинальной массы ФБС.

Сплошные с вырезом (ФБВ)

Блок ФБВ Изготовитель предусматривает продольную выемку в блоке, чтобы можно было проложить водопровод, канализацию или другие коммуникации. Иногда изделия ФБВ производят по индивидуальному заказу, который учитывает конкретное направление выреза на поверхности или сквозное отверстие внутри блока. От количества выемок зависит, сколько весит бетонный блок.

Характеристики изделий ФБВ:

длина – 88 см, ширина – 40, 50 см, высота 58 см;
вес варьируется от 0,28 до 0,58 тонн в зависимости от размера блока;
объем изделия составляет 0,161 и 0,202 м3;
сталь составляет 0,76 кг в общем весе.

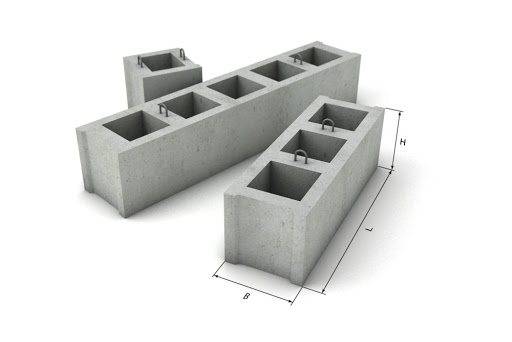

Пустотелые (ФБП)

Пустотелые блоки Пустотные элементы изготавливают стандартной длины 240 см, но по высоте и ширине различаются. Выпускают сборные конструкции с замкнутыми внутренними воздушными полостями по вертикали или горизонтали. Блоки ФПБ имеют меньшую массу по сравнению с размерами, весом ФБС, но их применение строго регламентировано.

Облегченные типы нельзя использовать для возведения основания дома во влажных грунтах. Почвенная жидкость может проникать в тело фундамента и накапливаться в полостях. Во время заморозков вода расширяется и разрывает бетонную массу, появляются внутренние трещины. В бетоне не допускают микротрещин, расселин, исключение составляют местные усадочные дефекты.

Наружные расслоения допускают:

плотные и тяжелые силикатные смеси – 0,1 мм;
легкие составы – 0,2 мм.

Качество арматуры и стальных элементов укрепляющего каркаса регламентируется в ГОСТ 10.922. Производитель дает гарантию на соответствие выпускаемой продукции требованиям нормативных стандартов, ГОСТов или технических условий ТУ. Потребитель отвечает за правила складирования и хранения блоков, перевозку контролирует та организация, которая занимается транспортировкой.

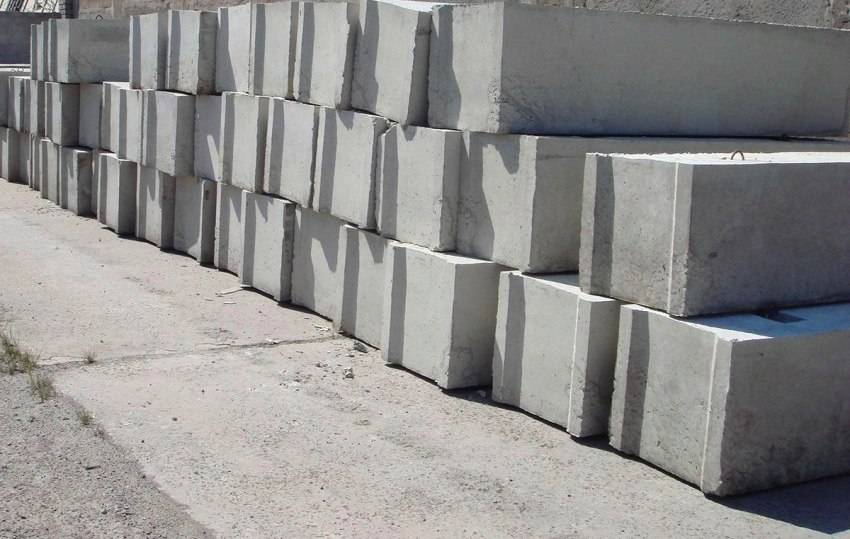

Технические и эксплуатационные особенности ФБС

Производитель стеновых изделий обязан соблюдать гост 13579-78, требования которого относятся к геометрии и размерам элементов. Само изделие является параллелепипедом, и изготавливается из перечисленных выше марок бетона. Промышленные блоки фбс должны иметь предельно минимальную плотность 1800 кг/м³, не иметь пустот, а также иметь технологические углубления (пазы) для арматуры по вертикали при укладке на раствор. Бетон для изготовления изделия должен быть класса ≥ В 7,5.

Процесс производства включает в себя уплотнение рабочей смеси на вибрационных столах. Требования гост к ФБС изделиям предполагают соблюдение точности размеров, в частности, длина изделий должна быть точно 2380, 1180 и 880 мм, ширина – 300-400-500-600 мм, высота – 280 или 580 мм. В маркировке фундаментные блоки размеры используют в дециметрах, округление происходит до большей цифры. Обозначение «ФБС 24.4.6» расшифровывается следующим образом: длина 2380 мм, ширина 400 мм, высота 580 мм. Символ «С» означает сплошную форму. Это – самый большой железобетонный блок из выпускаемых, он имеет массу 19600 кг. Но монтаж блоков любого размера и марок требует применения спецтехники, так как даже самый легкий блок вести не меньше 260 кг.

Укладка блоков автокраном

Если завод изготавливает блоки меньшего веса, но с маркировкой «Т» (тяжелый), то изделия в этом случае сделаны из керамзитобетона (должны быть промаркированы символом «П») или из силикатобетона (маркировка «С»), или просто они некачественно изготовлены и могут иметь пустоты и прочность ниже заявленной. Чтобы установить соответствие заявленных характеристик актуальному гост, требовать у производителя сертификат и другие сопроводительные документы.

Размеры фундаментных стеновых блоков влияют на такие характеристики всего объекта, как:

Прочность сооружения на фундаменте из ФБС;
Сложность и скорость технологического процесса монтажа изделий;
Время строительных работ, начиная с «нулевого» цикла и до сдачи объекта;
Стоимость ФБС.

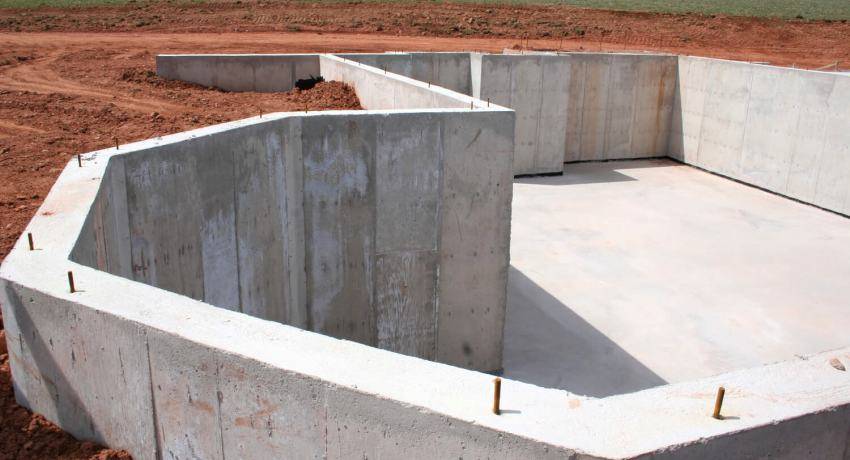

Фундамент на влажном грунте

Размеры элементов должны соответствовать таким свойствам и характеристикам грунта и объекта, как:

Свойства грунта – влажность, прочность, пучинистость, скалистость;
Размеры несущих стен и потолочных межэтажных перекрытий;
Масса сооружения;
Прочность основания;
Тип укладки блоков;
Общая площадь фундамента.

Также выбор среднего размера изделий и их общее количество для строительства фундамента зависит от длины стен, и принимается в среднем за 4-5 единиц на длину длинной стены основания.

Устройство фундамента на ФБС

На неустойчивых и пучинистых грунтах рекомендуется применять блоки больших размеров. К примеру, фундаменту на глине, суглинке или скалистом грунте подходит применение блоков ФБС 24.6.6. – это самый большой размер. Песок и супеси требуют использование менее тяжелых изделий марки ФБС 12.6.6-Т согласно гост.

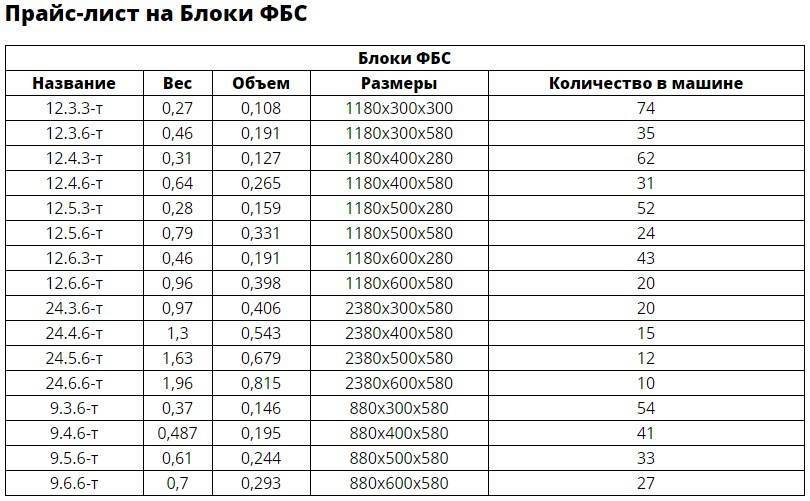

Марка	Длина, L (см)	Ширина, B (см)	Высота, H (см)	Класс	Металл	Объем, м3	Масса, кг	Морозо-устойчивость	Водонепро-ницаемость
ФБС 9.3.6-Т	118,0	30,0	58,0	В7,5	0,76	0,146	0,35	F50	W 6
ФБС 9.4.б-Т	118,0	40,0	58,0	В7,5	0,76	0,195	0,47	F 50	W6
ФБС 9.5.6-Т	118,0	50,0	58,0	В7,5	0,76	0,244	0,59	F 50	W 6
ФБС 9.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,293	0,70	F 50	W 6
ФБС 12.4.3-Т	118,0	40,0	28,0*	В7,5	0,74	0,127	0,31	F 50	W 6
ФБС 12.5.3-Т	118,0	50,0	28,0*	В7,5	0,74	0,159	0,38	F 50	W6
ФБС 12.6.3-Т	118,0	60,0	28,0*	В7,5	0,74	0,191	0,46	F 50	W 6
ФБС 12.4.6-Т	118,0	40,0	58,0	В7,5	1,46	0,265	0,64	F 50	W6
ФБС 12.5.б-Т	118,0	50,0	58,0	В7,5	1,46	0,331	0,79	F 50	W 6
ФБС 12.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,398	0,96	F 50	W6
ФБС 24.3.б-Т	238,0	30,0	58,0	В7,5	1,46	0,406	0,97	F 50	W 6
ФБС 24.4.6-Т	238,0	40,0	58,0	В7,5	1,46	0,543	1,30	F 50	W 6
ФБС 24.5.6-Т	238,0	50,0	58,0	В7,5	2,36	0,679	1,63	F 50	W 6
ФБС 24.6.6-Т	238,0	60,0	58,0	В7,5	2,36	0,815	1,96	F 50	W6

* размер используется редко

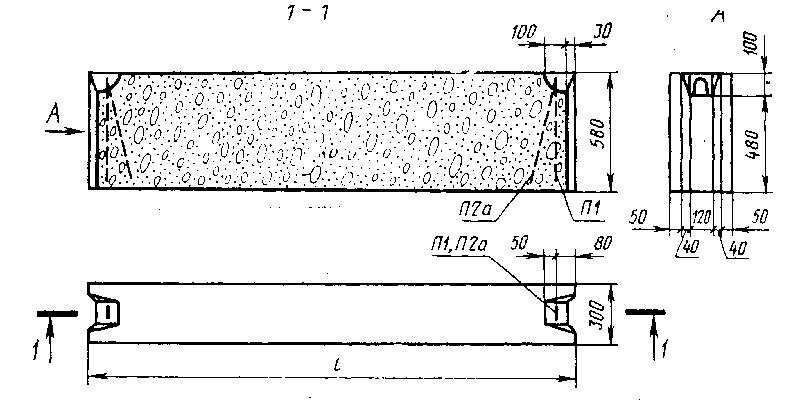

Размеры и устройство стенового изделия

Размер блоков ФБС по ширине не обязательно должен равняться ширине несущих стен. ГОСТ допускает выдвижение блока или стены наружу на расстояние до 10 см, а если поверхность выступает с обеих сторон, то до 6 см. Чтобы кладка получилась плотной и оптимально скрепленной перевязыванием, в одном фундаменте необходимо использовать ФБС разного размера. Изделия, уложенные правильно, минимизируют неровности поверхности комбинированного основания, а также выполняют роль направляющих плоскостей для дальнейшего возведения стен.

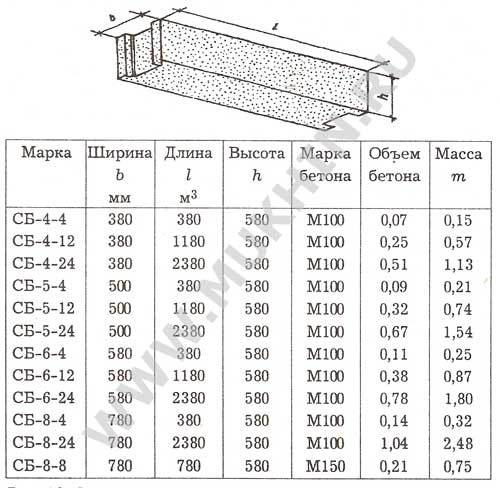

Стандартные размеры фундаментных блоков согласно ГОСТу

Производители соблюдают типоразмеры ФБС, указанные ГОСТом. Серийные изделия по длине производят 3 размеров: 88, 118 и 238 см. Высота представлена 2 параметрами: 28 и 58 см. По ширине изготавливаются блоки от 20 см до 60 см с интервалом 10 см.

Производители выпускают блоки в 3 различных размерах.

Необходимо учитывать, что фактическая длина и высота на 2 см меньше указанной в маркировке. Недостающая величина отводится на растворные швы. Ширина берется точно: раствор на боковых гранях не укладывают.

ГОСТ допускает погрешности по размерам. Максимальные отклонения от стандарта по длине – 13 мм, высоте и ширине – 8 мм, по пазам – 5 мм.

Стандартные ФБС производятся в различных соотношениях основных размеров.

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

более В7.5 – бетон М100;
не ниже В12.5 – М150;
тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

«Т» – тяжелый;
«П» – керамзитовый (с пористым основанием);
«С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.
