Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

• Сварочный аппарат.
• Болгарка с заточными разрезными дисками.
• Угольники.
• Рулетка.
• Фанера, уголок и квадратные трубы.
• Шурупы и направляющие для ящиков.
• Саморезы по металлу и анкера.
• Краска по дереву и по металлу.
• Стальной лист.

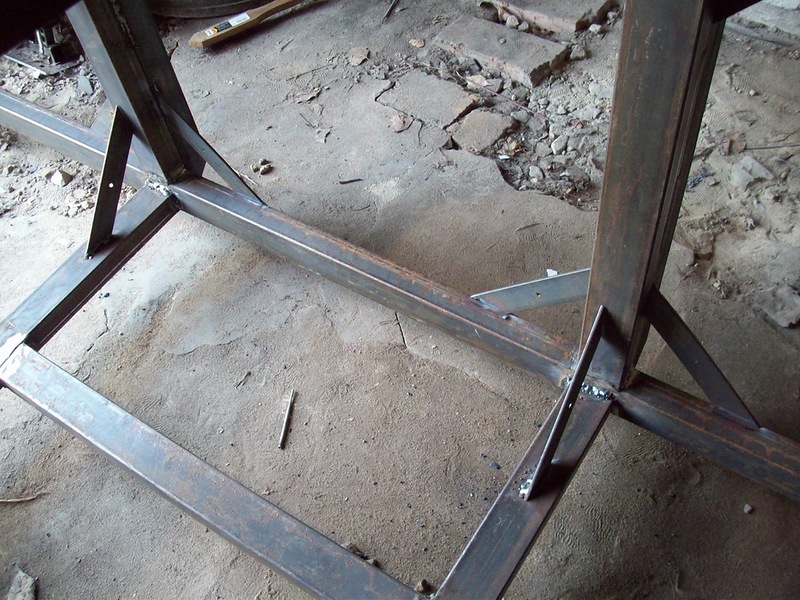

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

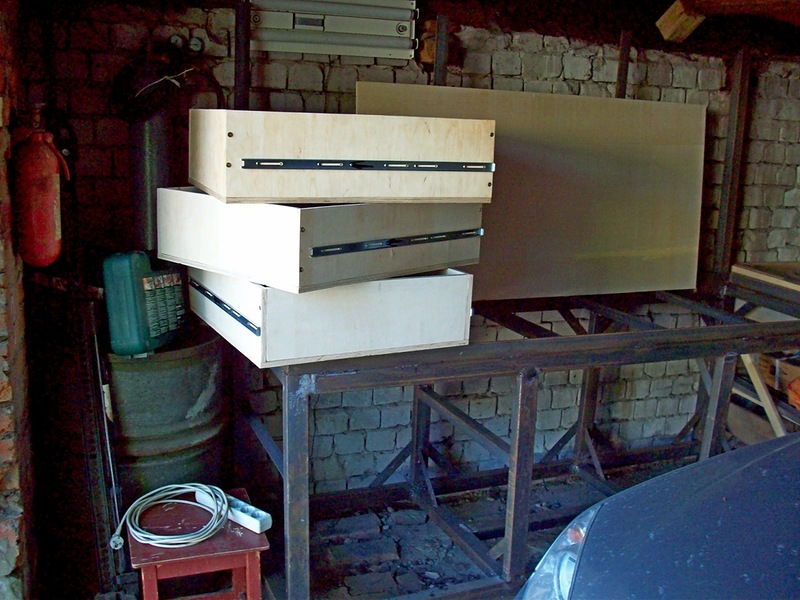

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Как установить тиски на слесаный верстак и приспособить его для столярных работ

Примечание: таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Обустройство рабочего места

На готовый верстак можно прикрепить необходимые для работы приспособления. Для установки тисков нужно подготовить углубления на столешнице, а с нижней стороны предусмотреть прокладку из фанеры. Их вертикальная пластина должна находиться в одной плоскости с поверхностью стола. Тиски нужно приложить к поверхности и отметить места креплений. При использовании болтов отверстия под их головки должны быть предварительно обработаны фрезой. Благодаря этому головки болтов утонут в поверхности.

Кроме тисков на верстак могут быть установлены упоры. Лучше всего использовать прямоугольные, которые можно регулировать по высоте. Они позволят обрабатывать различные детали, надежно их фиксируя. Для установки упоров на столешнице должны быть предусмотрены отверстия. На верстаке может быть установлено любое токарное оборудование, но в основном он используется как обычная плоская поверхность, на которой удобно работать.

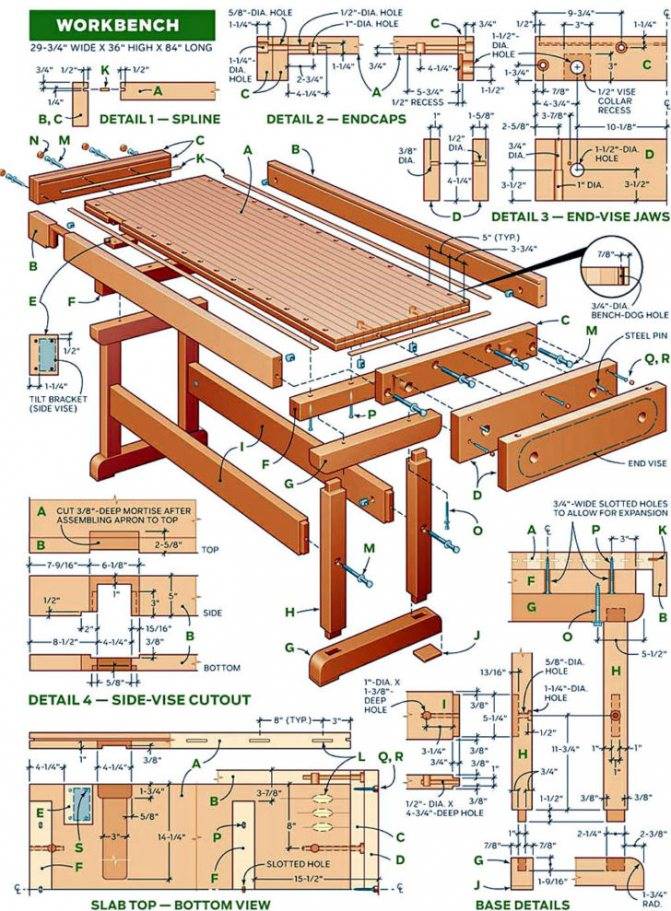

Процесс сборки столярного верстака

Изготовление деревянных деталей

Стол верстак своими руками из дерева в процессе сборки требует особого внимания выполнению углов. Даже незначительный перекос, нарушение уровня, приведет к искривлению конструкции. В ходе работ потребуется регулярно измерять ровность соединений конструкции.

Изготовление деталей

Разметку и изготовление деталей верстака следует производить по намеченным чертежным расчетам. Образцы подлежат тщательной отделке и шлифовке. Рекомендуется подобрать специальный состав для обработки древесины, усилив устойчивость материала к разрушению, воздействию влаги и поражений плесенью, грибком.

Важно не игнорировать процесс просушки деталей. Данный этап нельзя ускорить искусственно, применяя нагрев. В результате может возникнуть деформация поверхностей

Испарение влаги должен происходить естественно, на фоне хорошей вентиляции и ровных температурных показателей в помещении

В результате может возникнуть деформация поверхностей. Испарение влаги должен происходить естественно, на фоне хорошей вентиляции и ровных температурных показателей в помещении.

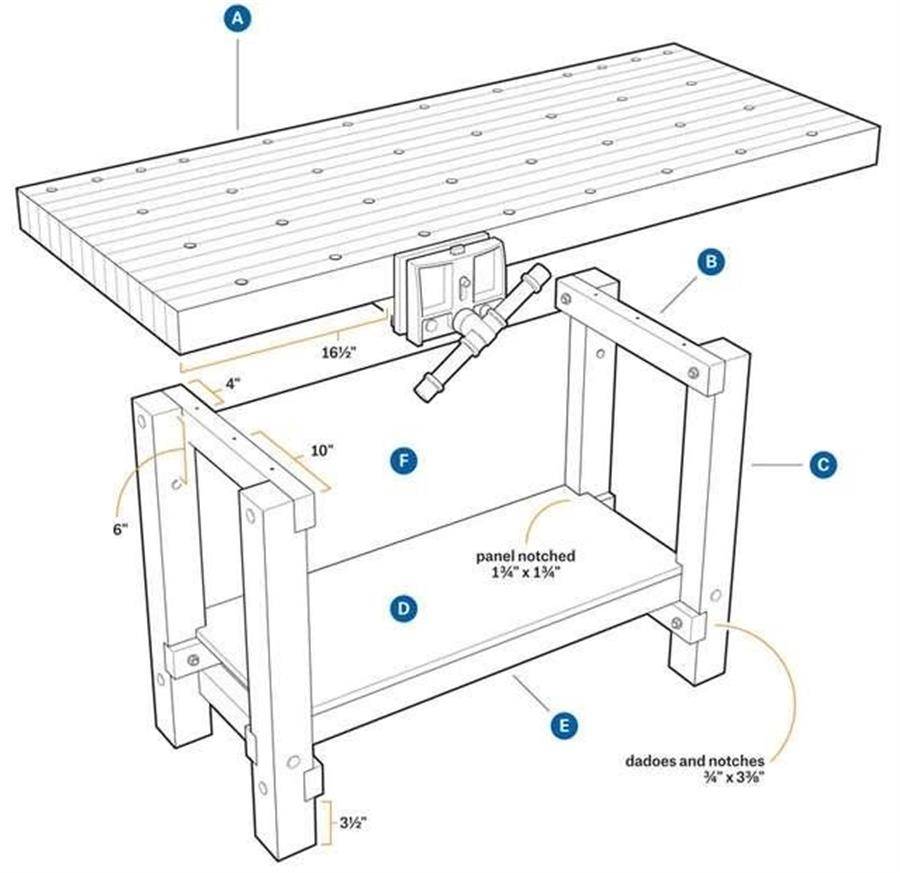

Сборка основания верстака

Верстак своими руками собирается с основания – несущей рамы из брусьев. Достичь необходимой прочности и надежности конструкции поможет вариант сборки «шип-паз». Детали соединения дополнительно обрабатываются клеевым составом. Крепеж из саморезов и элементов усиления выгодно дополнит монтаж основания.

Посадка деталей основания на клей целесообразна в закрытых условиях гаража, или мастерской. В случае, если планируется использовать стол в неотапливаемых помещениях, или на улице, клеевую фиксацию не используют, ведь при необходимости замены детали стола, раму потребуется собирать заново.

Массивные конструкции можно усилить при помощи диагональных, или горизонтальных перемычек. Упущения в дополнительной жесткости изделия на этапе проектирования, доступно доработать в процессе сборки.

Формирование столешницы

Качественная поверхность рабочего стола должна учитывать необходимость замены. Столешница наиболее подвержена интенсивному воздействию при выполнении слесарных, или столярных работ. Мобильность демонтажа элементов следует продумать заранее, фиксируя столешницу при помощи специальных металлических уголков.

Ширина плоскости должна превышать размер основания, что позволит выполнять крепление дополнительного съемного оборудования. Отсутствие кромки сделает столешницу неудобной и ограничит функциональность поверхности.

Процесс сборки включает укладку досок лицевой стороной к низу

Важно производить работы на ровной поверхности. Далее перпендикулярно основе выполняется крепеж элементов брусками. Монтаж деревянных деталей столешницы следует производить, обеспечивая максимальную плотность, избегая образования зазоров

На заключительном этапе лицевую сторону столешницы шлифуют и обрабатывают пропиточными пастами

Монтаж деревянных деталей столешницы следует производить, обеспечивая максимальную плотность, избегая образования зазоров. На заключительном этапе лицевую сторону столешницы шлифуют и обрабатывают пропиточными пастами.

Дополнительное оснащение верстака

Выяснив, как сделать верстак из дерева своими руками, следует продумать необходимые детали оснащения рабочего стола. Монтаж дополнительного оборудования производится в зависимости от выбранной модификации конструкции.

Крепление тисков потребует предварительной подготовки углубления. Верхняя часть тисков (губы) должны располагаться на одном уровне с поверхностью столешницы. Оборудование для фиксации образцов для работы, требует выполнения прочного крепления. Целесообразно применение болтов и гаек, позволяя при необходимости демонтировать устройство. Расположение тисков рекомендуется производить, отступив от угла столешницы, во избежание срыва оборудования.

Предусмотрительное оснащение верстака упорами позволит удобно фиксировать детали при работе. Прямоугольные углубления требуют создания специальных отверстий, которые выпиливаются лобзиком. Установка слесарного инструмента под столярные работы повысит функциональность стола. Стационарный электроинструмент крепится при помощи саморезов.

Ознакомившись с основами комплектации, сборки верстака своими руками, становится возможным разработать и воплотить интересные идеи. Модифицируя и оснащая конструкцию, исходя из индивидуальных предпочтений, можно создать оптимальный вариант рабочей зоны.

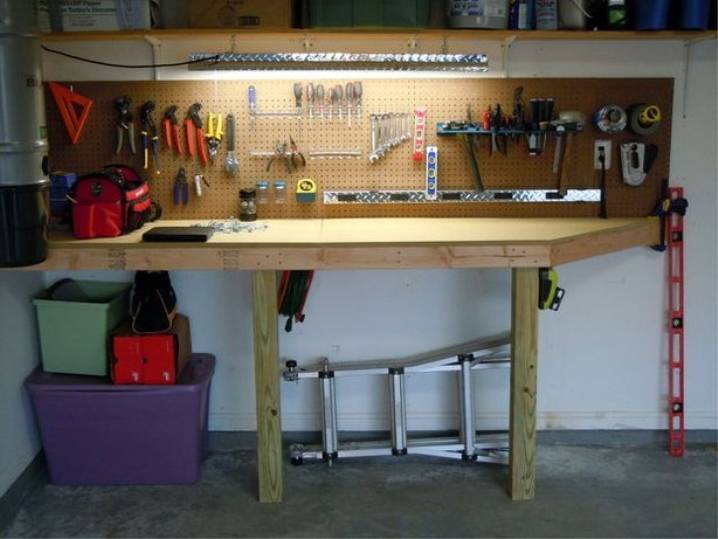

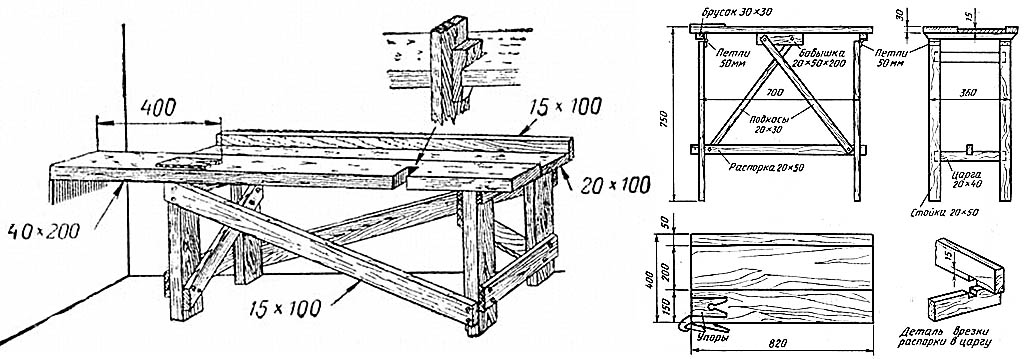

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Верстаки для дачи из подручных материалов и складной

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Сборка

Сборку нашего рабочего стола начинаем с основания. Сначала свариваем раму и опорные стойки, затем привариваем остальные детали, или же деревянные бруски соединяем саморезами, промежуточные опоры дополнительно укрепляем стальным уголком. Не забываем о том, что верстак – это не просто стол, поэтому во избежание прогиба столешницы металлических опор должно быть от 4 до 6, а деревянные ножки усиливаются упорами. Станину шлифуем в местах сварки.

На станину из металла делаем деревянный короб и закрепляем его вместе с подушкой из досок саморезами. Углы рабочей поверхности нужно закрепить длинными строительными болтами для увеличения жесткости конструкции. Садим полку на саморезы (по паре штук на каждой доске), вдоль последних досок через каждые 6-7 см. Второй вариант сборки предполагает не полку, а металлическую трубу – ее укладывают на короб и также закрепляют саморезами.

Собираем ящики из фанеры и вставляем полки. К задней стенке верстака прикручиваем экран из фанеры или перфорированного металла. Устанавливаем необходимое нам оборудование.

Инструкция народным умельцам

Перед работой подготовим инструмент и заготовки.

Совет! Качество работ, время, затраченное на ее выполнение, напрямую зависят от выбора оборудования и умения применять его на практике. Еще один немаловажный фактор – это качество материалов для изготовления рабочего стола в гараже своими руками.

Подготовительные работы

Для изготовления самоделок, собираем инструмент. В работе нам помогут:

• угловая шлифмашинка с отрезным и заточным кругами;
• сварочный аппарат и сварочные электроды (АНО-21, МР-3);
• сварочная маска и спецодежда;
• отвес или уровень;
• 5-ти метровая рулетка;
• электродрель и шуруповерт;
• сли предстоят работы с деревом, подбираем надежный электролобзик или ручную ножовку.

Теперь определяемся с материалами для изготовления верстака для гаража:

Сначала необходимо определиться с размерами, выполнить чертежи или эскиз. Для наглядности примем размеры: длина — 2 м, ширина — 50 см. Исходя из этих габаритов, нам потребуется закупить:

• стальной уголок с полками 50 мм – не менее 6 м;
• 40-ой уголок – не менее 8 метров;
• профиль 40х40, стенка 0,15 см– 24-е метра;
• стальная полоса 50х5 – 7 м;
• стальной лист, толщиной 1,2 мм – 2000х500 мм;
• доска 50 мм для столешницы, количество зависит от ширины доски;
• доска 25 мм или фанера для полок и ящиков;
• МДФ или ДВП по желанию, для зашивки боковин;
• Шурупы, саморезы, краска, грунтовка, направляющие для ящиков.

Закончив с подготовкой к работе, начинаем изготавливать металлический верстак своими руками.

Пошаговая инструкция выполнения работ

Ответить на вопрос: как сделать верстак в гараж своими руками — достаточно легко. Выполним несколько инструкций и правил проведения работ:

Отрезаем болгаркой заготовки необходимой длины.

На каркас заготавливаем 4-е продольных детали: длина 2 метра из профиля и 4 перемычки, длина их 420 мм. Из уголков отрезаем ребра жесткости и перемычки для полок.

Приступаем к сборке скелета верстака для гаража своими руками.

Для этого необходимо выполнить сборку, используя следующую схему:

1. Свариваем верхний и нижний каркас и собираем корпус верстака. Для этого каркасы собираем, приваривая к ним 4 ножки. Высота ножек не более метра. Основная конструкция готова.
2. Ужесточаем конструкцию, приваривая ребра жесткости из полосы и уголков.
3. Монтируем и устанавливаем крепления для полок, ящиков и их направляющих.
4. Собирается обрешетка, для защитного экрана и навешивания гаечных ключей и другого инструмента. Для этого на углах столешницы подвариваем стойки из уголка и перекрываем их поверху горизонтальным уголком по всей длине. Для надежности можно приварить ребро жесткости из полосы. Зашиваем экран листом фанеры или ЦСП. Затем, устраиваем индивидуальные места для расположения ключей и другого слесарного инструмента.
5. После выполнения основной сборки конструкции ее необходимо обезжирить и покрасить любой краской. Лучшим выбором, при этом, будет молотковая краска. Она более устойчива к механическим повреждениям.
6. Из фанерного листа изготавливаем полки и ящики. Ящики собираем с помощью небольших отрезков уголка и скручивая их с фанерными деталями. На ящики прикручиваем направляющие, закрепляем ручки. Пропитываем пропиткой и закрашиваем.
7. Закрепляем на столешницу выбранный материал – это может быть фанера, лист ЦСП или доски. Предварительно обработав пропиткой от гниения, прикручиваем столешницу к основе саморезами по металлу. Головки саморезов, выполненные под потай, заглубляем в столешницу, шпаклюем и после этого закрашиваем краской.
8. Поверх столешницы укладываем и крепим лист металла, обрезанный по габаритам стола. Закрашиваем его краской.
9. Устанавливаем ящики, полки, средства крепления инструмента на экране. Проверяем расположение верстака по уровню и надежность сборки.
10. Теперь осталось установить слесарные тиски, заточной станочек, разложить по полкам гаражный скарб и развесить инструмент.

Все. Мы ответили на вопрос: как сделать верстак своими руками.

В заключение, необходимо напомнить некоторые основные моменты.

Конструкция гаражного верстака должна быть устойчивой и стоять без перекосов и шатания. Для лучшей устойчивости его можно притянуть к стене на анкера.

Организовывайте рабочее место так, чтобы ничто не мешало вам заниматься делом.

Все выступающие детали должны быть обточены и не иметь заусениц.

Содержите рабочее место в чистоте, убирайте разлитое масло, стружку и другой мусор.

При правильном производстве работ и нормальном обслуживании, ваш верстак выдержит вес загрузки не менее 250 кг и прослужит очень долго.

Главная » Мансардная » Направляющие для выдвижных ящиков верстака в гараже. Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.

Изготовление верстака из фанеры

Для изготовления такого самодельного верстака, потребуется:

• правило, длиной 2 м;
• электропила в виде диска;
• зубчатый шпатель 2х2 мм;
• клей «Момент», предназначенный для склеивания фанеры;
• фанерная полоска 1,22х0,3 м;
• лист фанеры, толщиной 1,8 см.
• струбцины.

Инструменты для изготовления верстака

Данный верстак будет представлять собой конструкцию, изготовленную из нескольких фанерных листов.

Размеры столешницы должны составлять 1,5х0,6 м, а толщина крышки достигать 7,2 см.

Фанера относится к довольно дорогим стройматериалам, поэтому один фанерный лист может обойтись примерно в 1 тысячу рублей без учета доставки.

В целях экономии можно использовать только один лист фанеры.

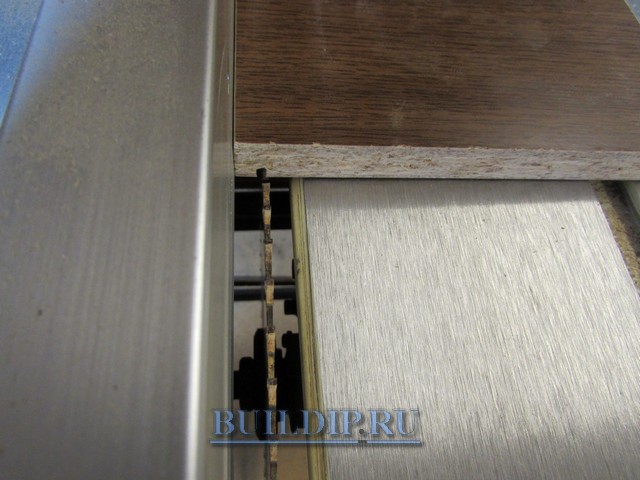

В первую очередь необходимо сделать заготовки для столешницы рабочего стола. Для этого один лист фанеры нужно разделить на несколько равных частей, размерами 1,52х0,61 м.

Затем, проверив плоскость листов, потребуется сложить их друг к другу таким образом, чтобы выпуклой стороной они были внутрь.

После этого части необходимо склеить между собой. Клей наносится обычной кистью на одну поверхность какой-либо фанеры быстро, за считанные минуты.

Это довольно сложный процесс.

Вместо клея «Момент» можно использовать ПВА, предназначенный для мебели. Клей обязательно должен быть высокого качества.

Верстак из фанеры

А также необходимо заранее позаботиться о том, чтобы под рукой были струбцины и доски, которыми можно будет прижать склеивающиеся части фанеры.

При затягивании струбцин нужно держать плоскость фанерных листов под контролем. В этом поможет такой инструмент, как правило. Столешницу верстака не получится зажать струбцинами, поэтому ее можно не нагружать дополнительно.

Несколько листов фанеры лучше склеивать между собой на гладкой поверхности. После нанесения клея, склеенные части придавливают сверху тяжелым грузилом.

В доме может и не найтись ровная поверхность для изготовления данной конструкции, однако струбцин будет вполне достаточно, чтобы придавленные грузом листы, крепко склеились.

Необходимо дождаться, когда просохнет клей, убрать струбцины и перейти к следующему шагу.

Рабочая поверхность верстака должна иметь размер 1,5х0,6 м.

Важно, чтобы самодельный верстак обладал правильной геометрической формой

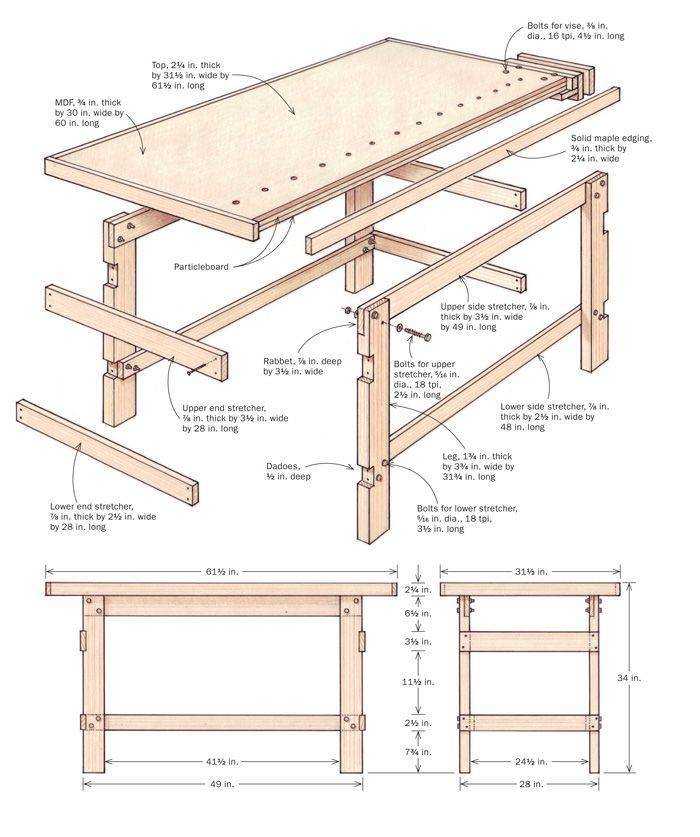

План сборки верстака простой конструкции

Для этого можно ориентироваться по уголку фанеры. Из фанерных полосок, шириной около 15 см, нужно изготовить периметр для верстака. Получившиеся полоски распределяют по периметру столешницы.

Опоры рабочего стола изготавливаются из бруса размером 4х6 см.

Ножки верстака создают подобие нескольких склеенных деталей и одного брусочка.

Высота конструкции должна быть пропорциональна росту мастера, чтобы за верстаком было комфортно работать.

При помощи клея производится сборка ножек.

Самодельный верстак будет устойчивым, если при его сооружении точно соблюдались замеры.

Ножки приспособления прикрепляются к столешнице верстака посредством саморезов, размеры, которых должны составлять 8х120 мм.

На крышке рабочего стола потребуется просверлить углубления для фиксации различных изделий при обработке.

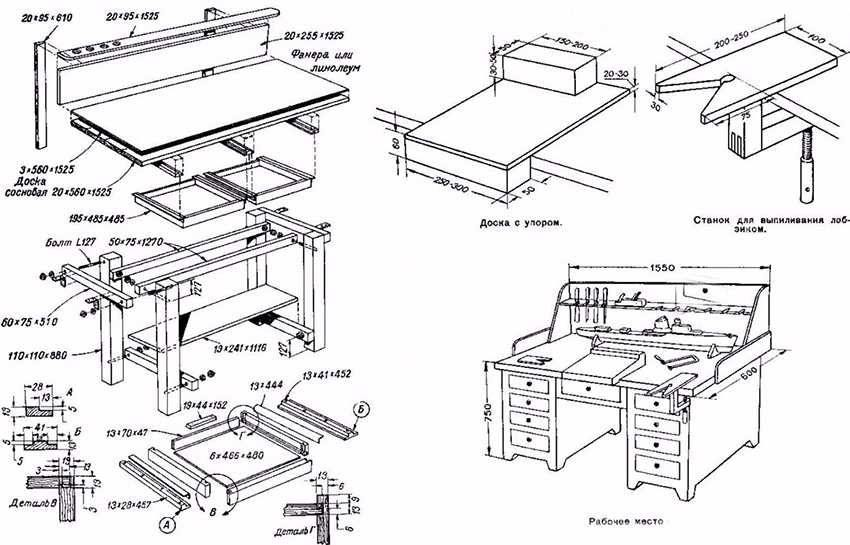

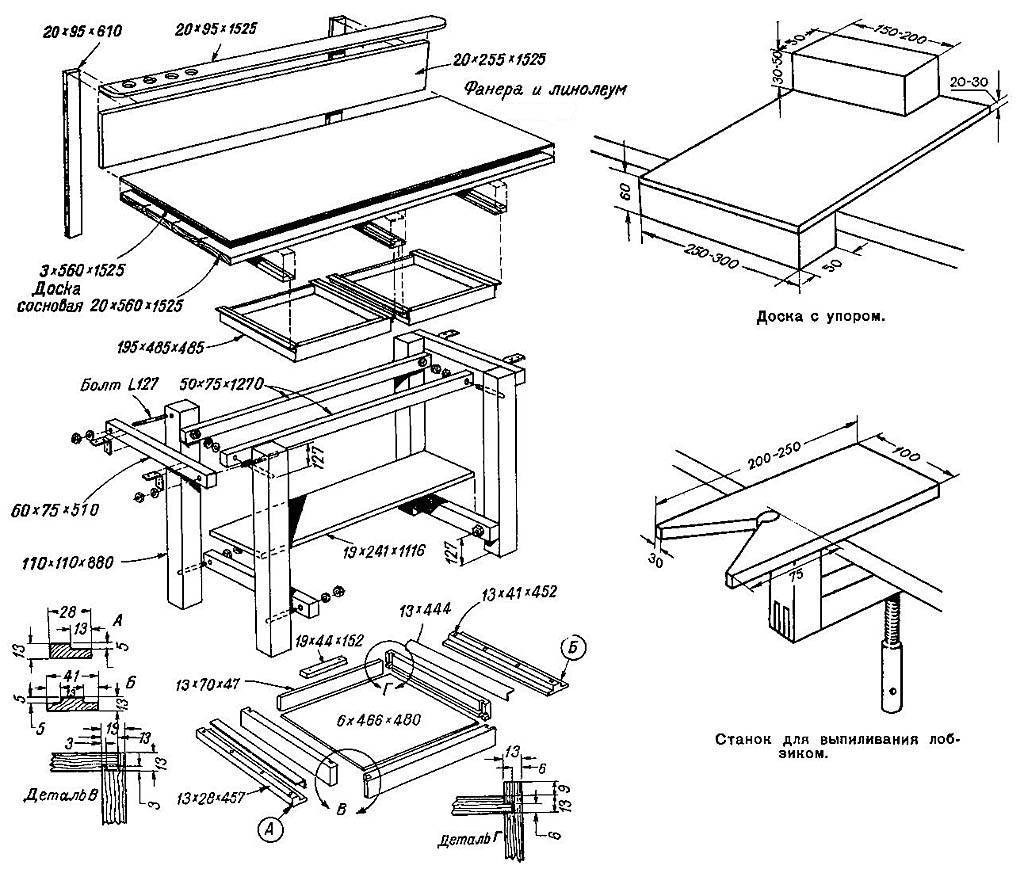

План сборки верстака с полками для хранения

Таким образом, изготовление самодельного верстака проходит в следующие этапы:

• Склеивание нескольких фанерных листов размером 1,52х0,61 м.
• Для эффективности, склеивающиеся части фанеры, необходимо придавливать сверху грузом.
• Можно использовать как столярный клей «Момент», так и ПВХ, но высокого качества.
• Для придания верстаку правильной геометрии необходимо взять в качестве ориентира небольшие фанерные пластины размером 15 см. Они распределяются по периметру крышки рабочего стола.
• Ножки верстака представляют собой некую склеенную конструкцию, состоящую из нескольких деталей и одного брусочка. Они прикрепляются к крышке приспособления при помощи саморезов (8х120 мм).
• Просверлить на столешнице верстака углубления, которые в дальнейшем понадобятся для фиксации заготовок во время обработки.
• Соорудить под крышкой верстака ящички, полочки или шкафчики, в которых будет храниться оборудование.

Существует множество разновидностей верстаков для дома. Каждый тип конструкции обладает определенными характеристиками и особенностями.

Для защиты приспособления от различных повреждений во время рабочего процесса, крышку верстака обивают специальным материалом. При необходимости рабочее место оснащают тисками.

Деревянные тиски для верстака

Приспособление заметно облегчает рабочий процесс, делает его удобным и комфортным.

Сделать верстак своими руками довольно просто. Нужно лишь следовать инструкции и понимать, для каких целей он изготавливается.

Назначение

Верстак — это рабочее место ремесленника, используемое для ремонта строительных материалов.

Верстаки для домашнего использования предназначены для плотницких, слесарных и столярных работ.

Столярный верстак представляет собой небольшой стол (1×6 м), имеющий упоры для заготовок.

Верстаки изготавливаются из дерева или металла.

Автомеханикам лучше выбрать верстак из металла, слесарям — из дерева.

Конструкции легко собираются и разбираются, поэтому их можно транспортировать практически без проблем.

Металлический верстак

Использование этой структуры широко распространено в различных сферах деятельности. Верстаки широко используются как в подсобных помещениях, так и на крупных производствах.

Верстаки могут быть оснащены дополнительными аксессуарами, облегчающими обработку строительных материалов.

Домашний верстак интенсифицирует рабочий процесс

Поэтому важно учитывать тип продукции и дизайн помещения, в котором она будет размещена

Компактный верстак для небольших помещений

Если места для установки обычного верстака недостаточно, можно соорудить верстак, состоящий из одного шкафа, и разместить его на лоджии.

Как он устроен?

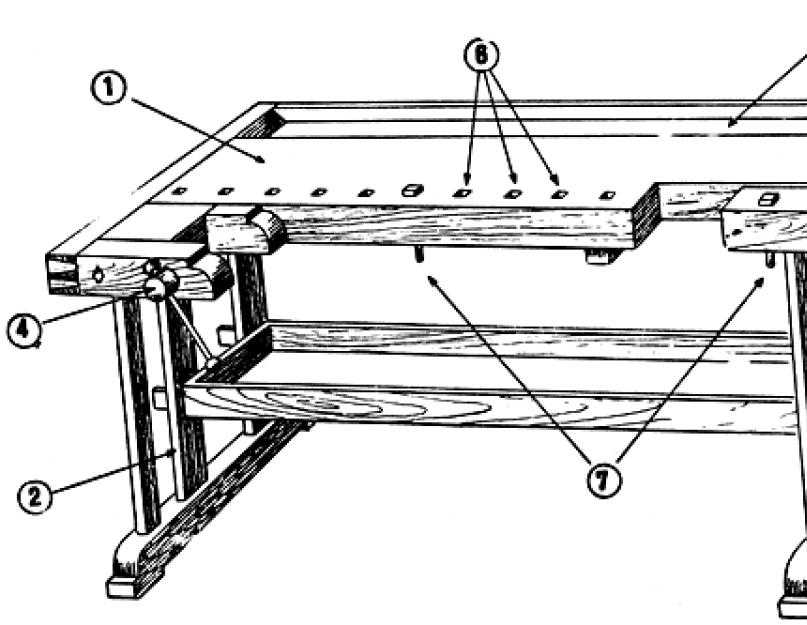

Устройство

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

• основание (подверстачье);
• столешница (крышка);
• дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

Дополнительные элементы:

• тиски;
• гнезда для установки упорных клиньев;
• лоток для временного размещения инструмента;
• дополнительная полка под основной столешницей.

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Сборка ножки верстака

Итак, после того как Вы познакомились с общими видами и выполнили все необходимые подготовительные работы и распил нужного количества заготовок можно приступить к сборке верстака.

Самой ответственной операцией является сборка ножек верстака, т.к. от качества сборки будет зависеть его устойчивость

Поэтому необходимо уделить особенное внимание соблюдению геометрии всех узлов

Сборку лучше осуществлять вдвоём, т.к. для ряда операций, как всегда, будет не хватать «третьей руки». Весь процесс сборки представлен ниже на анимированной картинке

Обратите внимание на кодировку деталей. Подбирайте детали в точном соответствии с указанной кодировкой. Так же необходимо только иметь ввиду, что вся сборка проходит на гладкой поверхности в следующей последовательности

Вначале все детали укладываются в соответствии с последовательностью на картинке. При этом расстояние от нижней части ножки до нижней перекладины составляет 5 см. Данное расстояние не критично, главное, что бы на обеих ножках оно было абсолютно одинаково, т.к. на них в дальнейшем будет крепиться ящик. Затем в обязательном порядке проверяется «геометрия» получившейся конструкции на предмет недопущения кривизны углов. Делают это с помощью любого угольника, стороны которого должны быть как можно длиннее

Так же необходимо только иметь ввиду, что вся сборка проходит на гладкой поверхности в следующей последовательности. Вначале все детали укладываются в соответствии с последовательностью на картинке. При этом расстояние от нижней части ножки до нижней перекладины составляет 5 см. Данное расстояние не критично, главное, что бы на обеих ножках оно было абсолютно одинаково, т.к. на них в дальнейшем будет крепиться ящик. Затем в обязательном порядке проверяется «геометрия» получившейся конструкции на предмет недопущения кривизны углов. Делают это с помощью любого угольника, стороны которого должны быть как можно длиннее.

После того, как «геометрия» выровнена, необходимо просверлить восемь отверстий сверлом диаметром 8 мм, как указано зелёными точками. Затем вся конструкция разбирается и прикасающиеся поверхности промазываются клеем. Время засыхания клея около 15 минут, поэтому собрать всю конструкцию обратно и сжать её болтами необходимо именно за это время. Перед тем как окончательно закрутить все болты, необходимо ещё раз проветрить «геометрию».

Верстак своими руками: как подбирать необходимые материалы

Купите хорошие материалы для верстака, если вы хотите получить профессиональный результат. Мы рекомендуем покупать 4×4 доски для каркаса и 2×6 доски для укрепления. Убедитесь, что доски находятся в отличном состоянии

Обратите внимание на возможные недостатки, такие как:

• неровности;
• гниль;
• трещины;
• сколы.

Определите объем необходимых материалов, с самого начала, иначе вы  потратите деньги и время.

Отмеряйте пиломатериалы несколько раз, прежде чем распилить, в противном случае они не подойдут друг другу при сборке каркаса. Используйте уровень с отвесом по бокам скамьи, для того, чтобы убедиться, что вы получите скамейку с симметричными сторонами.

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Отсек столярного стола для переносного ящика

Центральный модуль выполнен на всю высоту рабочего стола для увеличения жесткости столярного стола. Для корпуса возьмите ДСП толщиной 16мм и вырежьте две стороны, дно и верх.

Корпус промежуточного модуля: 1 — схема каркаса; 2 — боковая стенка; 3 — нижняя и верхняя панели.

Прикрепите направляющие к боковым стенкам, закрепите раму шурупами и установите возле правого блока.

Подготовьте детали для ящика.

Чертежи элементов короба: 1 — длинная стенка; 2 — короткая стенка; 3 — дно; 4 — передняя колодка; 5 — пер.

Циркулярной пилой выделите в стенках пазы, которые можно сделать обычным диском. Установите глубину реза на 6 мм и ширину на 8 мм. Запустите все четыре части. Сдвиньте направляющую планку на 2 мм и сделайте пробный пропил. Проверьте прорезь и при необходимости отрегулируйте стопор. Выполнить остальные заготовки.

Соберите модуль и установите рейлинги снизу, чтобы защитить края ДСП от осколков и обеспечить более «плавный» ход.

Закрепите переднюю панель винтами и установите ящик на место.
