Устройство и принцип работы радиального вентилятора

Обозначения по ГОСТу

Известно несколько вариантов маркировки радиальных (центробежных) вентиляторов, регламентируемых действующими стандартами. Все модели различают по величине создаваемого давления:

• низкого уровня (не больше 1000 Па);
• средней величины (1000-3000 Па);
• высокого давления (3000-12000 Па).

Возможные различия в маркировке одних и тех же моделей связаны с изменениями действующего стандарта ГОСТ 5976-90, который определяет правила формирования их обозначений, предписываемые к исполнению всеми пользователями.

• Обозначение изделия – буква «В».
• Его тип – значки «Р» или «Ц» (радиальный или центробежный).
• Первое число в маркировке соответствует коэффициенту, используемому для перерасчета полного давления (80, например).
• Второе цифровое обозначение – быстроходность агрегата.
• Последнее сочетание цифр – наружный диаметр рабочего колеса.

Принцип работы

Агрегат позволяет осуществить перемещение воздуха путем конвекции. Есть несколько ступеней работы устройства. Полный рабочий цикл:

1. Сбор воздуха. Объем воздуха проходит в отверстие для его сбора под воздействием эффекта, известного как центростремительный (так же классифицируется как сила).
2. Нагнетание воздуха путем конвекции. Лопасти, приходя в действие, делят воздух на равные порции, и каждая из них нагнетается (становится более плотной) из-за постоянного вращения. «Сдавленный» воздух переходит в отверстие для выпуска либо в фильтр.
3. Фильтрация. Актуально для тех агрегатов, в которых установлены очистные дополнения. Фильтры отсеивают крупные механические частицы, убирают опасные газы за счет разницы в весе воздуха и газов другого состава. Могут быть отсеяны и перемещены газы с любым количеством молекул в структуре.
4. Выпуск воздуха. Воздух с большим давлением выпускается в область с разреженной атмосферой. Благодаря разнице давления более «сдавленные» порции перемещаются в сторону разреженных пространств и транспортируются дальше по системе вентиляции.

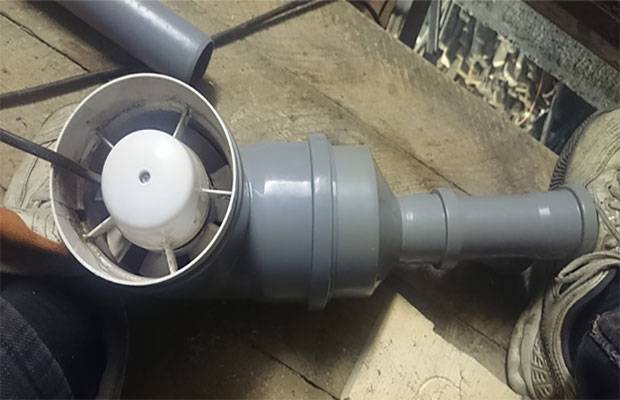

Принцип действия очень простой, его можно повторить даже при создании собственноручной установки. Однако от простоты механизма эффективность агрегата не падает. К тому же классификация аппаратов обширна, и некоторые из них содержат множество дополнительных функций.

Устройство роторного вентилятора

Принцип работы заключается в его конструкции.

• Лопатки, которые располагаются на роторе, имеют форму спирали.
• Движущийся воздух втягивается входным отверстием внутрь. Вращением спиральных лопаток и ротора возникает центробежная сила.
• Она направляет воздушные массы в отверстие спирального выходного кожуха. Потоки воздушных масс входят по направлению оси вращения, а выходят радиально (перпендикулярно) оси.

Роторное радиальное устройство при вращении создает воздушную массу с высоким давлением, которое образуется с помощью дополнительной энергии от радиуса входящего потока к радиусу выхода. Именно этот тип используется при изготовлении вентиляционных систем. Конструкция, например, способна втягивать дым и выводить его под давлением в шахту.

Создаваемое давление делит их на несколько типов:

• вентиляторы низкого,
• среднего
• высокого давления.

Центробежное устройство низкого давления способен вытягивать воздух со скоростью не более 50 м/с. Создать давление такая конструкция способна не более 1000 Па. Лопасти конструкции имеют большую рабочую площадь. А сами они загнуты назад.

Устройство среднего давления способен создать давление до 3000 Па. Поток воздуха движется со скоростью 80 м/с. Лопасти такого типа загнуты либо по направлению, в котором движется колесо, либо против направления движения колеса.

Нагнетаемый воздух радиального типа высокого давления может превышать 3000 Па. Скорость, с которой вращаются колеса, может достигнуть 200 м/с.

Лучшие радиальные канальные вентиляторы

Радиальные вентиляторы используются в основном в больших промышленных помещениях. Их КПД существенно отличается от устройств, описанных выше. Команда ВыборЭксперта изучила предложения производителей в этом сегменте и выбрала 3 мощные и надежные модели среди центробежных устройств.

Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Достоинства

• Высокая производительность — 2200 м3/ч;
• Небольшой вес;
• Монтируется в любом положении;
• Продается во многих магазинах и интернете.

Недостатки

• Высокая цена — от 13 000 рублей;
• Работает шумно.

Мощность Dospel WK 315 настраивается с помощью регулятора оборотов RP 300 и RN 300. Однако их нужно докупать отдельно от вентилятора.

Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Достоинства

• Электродвигатель с балансировкой в 2-х плоскостях;
• Класс электроизоляции II;
• Не подвержен коррозии;
• Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

Не везде продается.

Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Достоинства

• Экономит электроэнергию;
• Не требует частого обслуживания;
• Компактный размер;
• Надежный двигатель.

Недостатки

Дорого.

Модель рекомендована для помещений, где нужна мощная принудительная вентиляция – в супермаркетах, отелях, аэропортах, кинотеатрах, на вокзалах.

Устройство и принцип работы

Центробежный (или радиальный) вентилятор предназначен для перемещения воздуха или газовоздушной смеси в системах вентиляции бытовых, промышленных, торговых, общественных помещениях для его очистки, регулирования влажности, то есть создания благоприятного для жизнедеятельности человека микроклимата.

В своем устройстве он имеет следующие элементы: спиральный корпус, лопасти, рабочее колесо, двигатель. При включении двигателя лопасти начинают вращаться, засасывая воздух, который за счет центробежной силы проходит в спиральный кожух, а затем в воздуховоды, в выходное отверстие, перпендикулярное входу, воздух поступает уже очищенным.

Условия эксплуатации

Центробежные вентиляторы могут эксплуатироваться в помещениях, в которых соблюдаются следующие условия:

• температура воздуха (или невзрывоопасной газовоздушной смеси) не больше 80°С, для двусторонних — до 60°;
• механические примеси не должны превышать 1 г/м3;
• в воздухе не содержится волокнистых частиц и липких веществ.

Несоблюдение этих условий, превышение показателей приводит в быстрому износу вентиляторов и выходу их из строя.

Разновидности

Исходя из разных критериев, классификация радиальных вентиляторов может быть различной.

В зависимости от направления вращения (со стороны всасывания):

• правого вращения (лопасти вращаются по часовой стрелке);
• левого вращения (лопасти вращаются против часовой стрелки).

Обозначение изделия – В (вентилятор)

• наименование вида изделия: Ц или Р – соответственно, центробежный или радиальный;
• величина коэффициента полного давления (целое число);
• обозначение быстроходности – hy;
• обозначение номера изделия по ГОСТ 10616, в соответствии с размером наружного диаметра колеса – D.

Обозначения по ГОСТу:

Так, обозначение ВР-300-45-2,0 соответствует вентилятору радиальному с коэффициентом полного давления 300 (среднего давления), быстроходностью 45, диаметр рабочего колеса которого равен 200 мм.

Основные производители

Рынок вентиляторов сегодня очень богат как зарубежными, так и отечественными моделями. Среди них можно выделить такие бренды:

Soler&Palau (Испания). Почти 300 моделей этой марки отличаются безупречным качеством и надежностью. Корпус изделий изготовлен из оцинкованной листовой стали, у некоторых моделей имеется специальный защитный слой. Вентиляторы  Soler&Palau имеют регулятор для изменения скорости вращения двигателя, изоляционный слой, гасящий звуковые волны и вибрацию, могут работать при температурах от –15° до +400° и даже во взрывоопасной среде.

Systemair. Эти компактные устройства можно применять и автономно, и в вентиляционных камерах. Вентиляторы имеют стальной корпус, что оберегает механизм от коррозии. От перегрева двигатель защищают термоконтакты.

Ostberg. Эти вентиляторы предназначены для монтажа в системах воздуховодов разной сложности и размеров. Корпус и крыльчатку производитель изготавливает из гальванизированной стали. Отличаются износостойкостью, длительным сроком эксплуатации, возможностью регулировки скорости вращения, легкостью обслуживания. Последнее достигается за счет того, что рабочее колесо и двигатель закрепляются на открывающейся дверке: чтобы почистить вентилятор, нужно просто открыть эту дверку.

Vortice. Вентиляторы этого производителя могут работать при температурах до 40°, циркулировать большие объемы воздуха: 6300 м3/час. Такая производительность позволяет использовать их в полупромышленных и промышленных помещениях.

ВЕЗА. Отечественные модели вентиляторов идеально адаптированы к региональному климату — они производятся по индивидуальной технологии на основе бесштампового серийного производства. Отличаются разнообразием ассортимента (серии ВРАН, ВОД, ВРАВ, КРОС, КРОВ и др.), почти все серии выпускаются в морозостойком, взрывозащищенном, сейсмостойком исполнении.

Цены

Стоимость  зависит от многих факторов, основными среди них являются следующие:

• производитель;
• габаритные размеры или типоразмер;
• схема исполнения (взрывозащищенный, морозостойкий, коррозионностойкий, для агрессивных сред и т.д.);
• материал исполнения (обычная или нержавеющая сталь);
• параметры двигателя – мощность, размеры, класс защищенности и др.

В каждом случае цена устройства индивидуальна и имеет довольно большой разброс. В зависимости от нужных вам параметров можно купить центробежный вентилятор от 5,5 до 350 тысяч рублей.

Конструктивные особенности и спецификация

Центробежный вентилятор используется для подачи свежего воздуха или устранения отработанных соединений

Вентилятор радиальный центробежный представляет собой механизм нагнетательного вида для генерации давления в различном диапазоне. Устройства такого типа применяют в системах вентиляции промышленных, коммунальных и коммерческих зданий с целью подачи чистого воздуха и ликвидации опасных летучих компонентов. Они имеют максимально простое строение, которое включает корпус спирального вида, рабочее колесо, лопасти, а также двигатель. Внутренний механизм вентилятора приходит в движение благодаря электрическому мотору либо элементу, отвечающему за вращение вала с крыльчаткой. Приборы этой категории можно устанавливать в помещениях, где соблюдаются определенные условия:

• поддержание температуры на уровне, не превышающем 80 градусов;
• содержание механических компонентов в воздухе не более 1 г/м3;
• отсутствие волокнистых частиц и липких веществ в гуще воздушной массы.

Роторный центробежный вентилятор подходит для вентиляционных и отопительных систем индивидуальных и многоэтажных строений, фильтрационных сельскохозяйственных устройств, выдачи и очищения воздуха в зданиях нежилого типа. Помимо этого воздуходувки применяют в системах для пожаротушения и с целью ускоренной замены воздушных масс в ограниченных пространствах. Более экономичными считаются модели с колесами, лопасти которых загибаются назад, поскольку они потребляют гораздо меньше электричества и быстро справляются с перегрузками системы.

Механизмы нагнетания и разрежения

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения. Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них. Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

Галерея изображений
Фото из
Центробежные вентиляторы — самый простой вариант механических устройств, применяемых в обустройстве и организации систем вентиляции, различающихся по назначению, объему и типу движения воздуха

Радиальные, они же центробежные, вентиляторы позволяют реализовать разнообразные проекты приточной и вытяжной вентиляции. Используются в основном без воздуховодов

Работой центробежного вентилятора управляет двигатель, мощность которого подбирают в зависимости от объема перемещаемой воздушной массы

Центробежные вентиляторы производятся для работы и в чистом воздухе без примесей, и во взрывоопасных сложных средах

Самая простая разновидность вентиляторов

Вентиляторная установка на производственном предприятии

Двигатель центробежного вентиляторного устройства

Разновидности радиальных вентиляторных агрегатов

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление. На этих трёх «китах» стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (105 кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба). С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.

Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной. Таким способом происходит перемещение молекул газа.

Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам.

1. По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
2. По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
3. По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования. Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Виды вентиляторов

Сегодня в продаже имеется большой ассортимент самых разных вентиляторов. Наибольшей популярностью пользуются:

• напольные,

• настольные,

• потолочные модели.

Они отличаются своей конструкцией, уровнем мощности, а также функциональным обеспечением.

Настольные вентиляторы

Для вентиляторов данного типа характерны небольшие габариты, малый радиус действия и невысокая мощность. Их можно устанавливать на любых горизонтальных поверхностях (на сервантах, столах, тумбах и т.д.). Существуют также модели, оснащенные гибкой ножкой-прищепкой – их можно цеплять даже к спинке кресла.

Настольные конструкции легко переносить с одного места на другое. Однако они весьма ограничены по функциям и обычно имеют одно рабочее положение (в лучшем случае они могут поворачиваться на 90 градусов). Иногда в них предусмотрено три режима работы для регулирования потока воздуха.

Потолочные вентиляторы

Поскольку применение потолочных вентиляторов предполагает наличие довольно высоких потолков, они не пользуются большой популярностью при обустройстве квартир. Преимуществом конструкций данного типа является то, что они не занимают в помещении полезного пространства и обладают большой мощностью.

Напольные вентиляторы

Наиболее ходовой и популярной конструкцией является напольный вентилятор. Посредством него прохладным воздухом можно наполнять не только зону рабочего места, а и целое небольшое помещение.

В отличие от настольных аналогов, у напольных конструкций имеется высокая ножка. В большинстве случаев ее высоту можно регулировать. Длина лопастей таких моделей в полтора – два с половиной раза превышает длину лопастей настольных конструкций. Соответственно, они способны обдувать гораздо большее пространство.

Функциональный набор здесь довольно широк и может предложить массу удобств (например, работа при любом углу поворота, множество скоростей и режимов обдува, подсветка).

Составляющие центробежного вентилятора

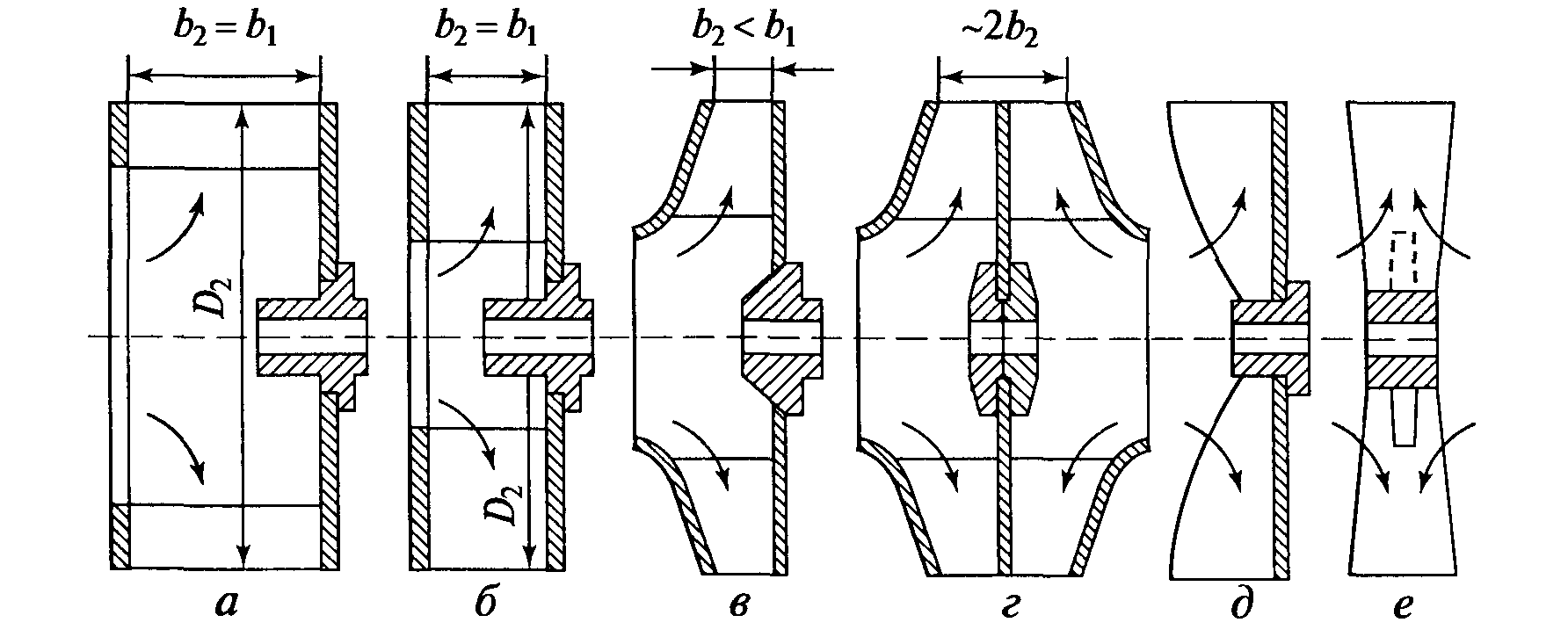

Схема рабочих колес центробежных вентиляторов: а – барабанная, б – кольцевая, в, г – с коническими покрывающими дисками, д – однодисковые, е – бездисковые.

Как и любая другая техника, вентилятор будет исправно работать только при соответствующих элементах конструкции.

1. Подшипники. Чаще всего данный тип устройства имеет маслонаполненные подшипники роликового типа скольжения. Отдельные модели могут обладать водяной системой охлаждения, которая чаще всего применяется в работе с горячими газами, что предотвращает перегрев подшипников.
2. Лопасти и заслонки. Основная функция заслонок – управление газовыми потоками при входе и выходе. Отдельные модели центробежных эксгаустеров могут иметь их с обеих сторон или только с одной – входа или выхода. «Входящие» заслонки управляют количеством поступаемого газа или воздуха, а «выходящие» сопротивляются воздушному потоку, который управляет газом. Заслонки, что расположены на входе лопастей, способствуют уменьшению потребления электроэнергии.

Сами плицы находятся на втулке колеса центростремительного вентилятора. Есть три стандартных расположения лопастей:

• лопасти загнуты вперед;
• лопасти загнуты назад;
• лопасти прямые.

В первом варианте лопасти имеют лезвия с направлением по движению колеса. Такие вентиляторы «не любят» твердых примесей в эрлифтных потоках. Основное их назначение – большой поток с низким давлением.

Второй вариант оснащен искривленными лезвиями против движения колеса. Таким образом достигается аэродинамический швеллер и относительная экономичность конструкции. Такой способ применяется в работе с потоками газовой консистенции низкого и умеренного уровня насыщения жесткими компонентами. В качестве дополнения имеют покрытие от повреждений. Очень удобно то, что такой центробежный вентилятор имеет широкий диапазон регулировок скоростей. Они намного эффективней моделей с лопастями, изогнутыми вперед или прямыми, хотя последние и стоят дешевле.

Третий вариант имеет лопасти, которые расширяются сразу от втулки. Такие модели имеют минимальную чувствительность к оседанию твердых частиц на лопастях вентилятора, но при этом издают много шума во время эксплуатации. Также они имеют быстрый темп работы, низкие объемы и высокий уровень давления. Часто используют с целью аспирации, в пневматических системах для транспортировки материалов и в других схожих работах.

Что необходимо знать о сборке и монтаже вентиляторов

Как и у любого другого устройства, у радиальных приборов есть свои особенности установки. При монтаже данного устройства специалисты рекомендуют оборудовать корпус гнущейся вставкой, для снижения вибрации в момент использования прибора.

Установка вентиляционная

Для монтажа кулера, согласно с требованием к помещениям, необходимо устанавливать на поверхность плиты системы вентиляции вибро изолятор. Соединительная конструкция между воздуховодами и вентиляторами должна быть в полтора или два раза больше чем отверстие для выхода.

Любое вентиляционное оборудование требует качественного звуко изолирования. Это объясняется большой мощностью используемой техники. Поэтому внутрь патрубка, который соединяет центробежную вентиляторную установку и воздуховод устанавливают специальный глушитель, выполненный из звукоизолирующего материала, имеющего толщу свыше 2,5 сантиметров.

Для снижения шумового фона, а также во избежание чрезмерного гула, заборные патрубки необходимо размещать под углом не менее 60 градусов, а выбросные патрубки – не меньше чем 30 градусов.

Строго запрещено использование центробежных вентиляторов отдельно от системы вентилирования. Если вы планируете одновременно применять несколько устройств, то предварительно соедините их сетью.

Виды радиальных вентиляторов

В целом все виды вентиляторов можно разделить в зависимости от:

1. направления движения воздуха — бывают вытяжные (односторонние) и двустороннего всасывания;
2. показателя воздушного давления;
3. направления вращения (бывают правосторонние и левосторонние).

вентиляторы рассчитаны на то, чтобы вытягивать воздух из помещения. Прибор активно выводит загрязненный и отработанный воздух.

Вентиляторы низкого давления (до 1 кПа) используются для работы с невзрывоопасными газами и воздушными потоками умеренной запыленности при температуре до +80 °C.

Чаще всего они применяются на промышленных предприятиях, но возможно и использование в обычных жилых домах.

Преимущества:

• надежность, прочность и безопасность;
• простота монтажа;
• способность выдерживать большие нагрузки;
• хорошее соотношение цены и качества;
• большая функциональность;
• длительный срок эксплуатации.

Приборы среднего давления (1 кПа-3 кПа) используются для работы с умеренными объемами воздуха при высоком сопротивлении. Они подходят для систем вентиляции разных типов помещений.

Обычный вентилятор работает в температурных условиях до +80 °C, а термостойкий может выдержать до +200 °C

Важно, чтобы воздух в помещении не был сильно загрязнен

Концентрация примесей не должна превышать 100 мг/м3. Также нельзя допускать попадания в прибор взрывоопасных примесей и волокнистых и липких частиц.

Преимущества:

• широкая сфера применения;
• сбалансированность конструкции;
• безопасность и надежность;
• качественные технические характеристики.

Приборы высокого давления (3 кПа-12 кПа) используются также при температуре не выше +80 °C и с малозагрязненным воздухом. Устанавливают их в системах вентиляции и кондиционирования воздуха технических помещений.

Преимущества:

• бесперебойность работы;
• прочность и надежность;
• простота конструкции.

Кроме этого, бывают радиальные вентиляторы с дополнительными функциями:

• канальные;
• пылевые;
• взрывозащищенные.

Канальное устройство используют в вентиляционных системах, предназначенных для разных типов помещений.

Прибор имеет одно рабочее колесо и оборудован широким входным каналом. Устройство имеет прямоточную конструкцию и комплектуется двигателями, рассчитанными на однофазную (220 В) и на трехфазную (380 В) систему  электроснабжения, в зависимости от мощности прибора. Канальный радиальный вентилятор может иметь встроенную шумо- и теплоизоляционную систему.

Пылевые центробежные вентиляторы отличаются износостойкостью и хорошо подходят для вентиляции крупных промышленных помещений.

Благодаря особым техническим характеристикам прибор можно использовать для вывода из помещений воздуха, содержащего абразивные частицы.

Вытяжные вентиляторы, вне зависимости от направления вращения, используются для отведения воздушных масс, в которых могут содержаться примеси в виде металлической пыли, древесных опилок и других подобных мелких частиц.

Использовать прибор рекомендуется на сварочных и деревообрабатывающих производствах.

Взрывозащищенные приборы часто использую на промышленных предприятиях и на опасных объектах.

Устройства устанавливаются в зданиях и помещениях, в которых могут образовываться и накапливаться газы, способные к возгоранию или взрыву, в количестве, превышающем норму.

Таким образом, предназначение их заключается в выводе воздуха и газов различной горючести, что возможно благодаря высокому рабочему давлению и особенностям конструкции.

Приборы изготавливают из материалов, которые не нагреваются до опасных температур и не способствуют появлению искр. Часто для изготовления деталей используются алюминиевые сплавы.

Области применения

Простая конструкция, надежность, долговечность и удобство применения центробежных приборов сделали их незаменимыми во многих областях.

• Вентиляторы центробежные используют в производственных цехах для быстрой очистки воздуха от вредных веществ, пыли, механических взвесей.
• Также на производстве могут использоваться для перегонки газов.
• В помещениях складского типа данные приборы обеспечивают нужный уровень вентиляции, убирают избыточную влажность.
• В офисах, торговых залах и общественных местах «улитки» обеспечивают комфортные условия труда.
• В частных домовладениях применяются для создания комфортного микроклимата.
• В ванных и туалетных комнатах устанавливают влагозащищенные модели, выводящие избыток влаги и запахи.
• Радиальные вентиляторы являются частью промышленных отопительных и холодильных систем; устанавливаются в системах кондиционирования.
• Компактными центробежными приборами охлаждаются двигатели внутреннего сгорания.

Часто в больших зданиях и на предприятиях устанавливают систему, включающую несколько центробежных вентиляторов.

Для подбора вентилятора отправьте заявку нашему менеджеру или позвоните по номеру: 8 (499) 647-40-32. Ответ нашего менеджера будет содержать всю необходимую информацию: цену, техническое описание, срок поставки, условия доставки и оплаты.

Отправить заявку

Разновидности устройства

Сегодня выпускается множество разных вариантов вентиляторных агрегатов. Каждый рассчитан на определённые условия эксплуатации, которые везде разные, поэтому универсальных решений в этой области нет.

Центробежные вентиляторы делятся по направлению вращения:

• правого (по часовой стрелке) вращения;
• левого (против часовой).

Вентиляторы также делят за типом приводных механизмов:

• ременной;
• прямой;
• регулируемый.

Вентиляторы делятся за уровнем давления и выделяют следующие типы:

• высокого (3 кПа – 12 кПа);
• среднего (1 кПа – 3 кПа);
• низкого (до 1 кПа) давления.

По направленности движения воздушных потоков вентиляторные установки классифицируют следующим образом:

• вытяжные;
• и двустороннего всасывания.

А также существуют установки для использования в условиях агрессивных сред, причём большинство таких агрегатов узкоспециализированы, и предназначены только для эксплуатации в одной, определённой среде, например, среде хлора. Установки для неё делаются из устойчивых именно к хлору материалов, и если применить такой агрегат для работы в иной агрессивной среде, то далеко не факт, что он сохранит герметичность рабочей камеры, и не выйдет из строя.

Обычные вентиляторы рассчитаны на эксплуатацию при температуре газа до 80 градусов, и содержании в нём твёрдых примесей не более 100 мг на кубометр. Существуют также установки для применения в запылённых средах, т. н. пылевые вентиляторы, у которых содержание твёрдых примесей в рабочем теле ограничено одним килограммом на м³. Достойны упоминания и роторные вентиляторы во взрывобезопасном исполнении, с пневматическим приводом, применяемые в шахтной вентиляции, и на прочих взрывоопасных предприятиях.

По приводам также есть существенные различия, самый простой и надёжный из них — прямой. В нём крыльчатка установлена непосредственно на вал двигателя, ломаться практически нечему. Недостаток у этого привода все же есть — необходимость иметь регулятор оборотов для мотора при потребности в регулировке мощности вентиляторной установки, так как конструкция привода не позволяет изменять скорость вращения крыльчатки без изменения оборотов двигателя.

https://youtube.com/watch?v=HxXsOBi-K80

Следующим идёт ременной привод, надёжность у него пониже, чем у прямого (ремень может соскочить со шкива или порваться), но зато уже имеется возможность изменять скорость вращения ротора без изменения таковой у двигателя. Состоит из двух шкивов (первый стоит на валу мотора, второй — на одном валу с крыльчаткой), имеющих несколько канавок с разными диаметрами, перебрасывая ремень между которыми, можно изменять передаточное соотношение, там самым изменяя обороты вентилятора, не затрагивая при этом двигатель.

Последний тип привода, самый современный из всех — регулируемый. В нём передача вращательного движения осуществляется через магнитную или гидравлическую муфту, расположенную между валами двигателя и вентилятора. Так как такой привод технически сложнее всех предыдущих, то для простоты управления в нём применяется микроконтроллер, что делает возможным использование вентиляторов с таким приводом в централизованных системах, где реализована функция удалённого управления.

Что касается разницы между вентиляторными установками двустороннего всасывания и вытяжными, то она очевидна: у вытяжного забор газа происходит с одного торца, а у первого — с обоих.
