Пошаговое руководство по установке шумоглушителя
Процесс установки шумоглушителя различных типов во многом схож и выполняется по аналогии. Для работы потребуется подготовить шуруповёрт, саморезы 4,2×13 мм, санитарный герметик, механический пистолет для герметика, алюминиевую клейкую ленту, утеплитель с отражающей поверхностью и любой органический растворитель.
Представленные фасонные элементы нужны для соединения воздуховода с шумоглушителем
Технология установки шумоглушителя состоит из следующих этапов:
На основе акустического расчёта выясняется точное месторасположение устройства. В системах приточной вентиляции, как правило, шумоглушитель монтируется после вентилятора.
- С помощью напарника устройство поднимается к установленному блоку с вентилятором. В зависимости от конструкции воздуховодов дальнейшие работы будут несколько отличаться.
- Для трубчатых устройств круглой формы потребуется подсоединить шумоглушитель к внутреннему отверстию вентилятора с помощью быстроразъёмного хомута. Перед затяжкой хомута его внутренняя поверхность обезжиривается и обрабатывается герметиком. Рифлёная часть соединительного узла воздуховода также должна обезжириваться.
После соединения внешняя часть хомута обрабатывается растворителем и проклеивается алюминиевой клейкой лентой. Затем шумоглушитель и отсек с вентилятором защищается теплоизоляционным материалом.
- Для трубчатого шумоглушителя квадратного сечения подсоединение будет происходить за счёт регулируемых прямоугольных или квадратных вставок. Перед соединением торцевые края вставки, торец вентиляторного блока и шумоглушителя обезжириваются. Далее по периметру торца наносится герметик, и изделие стыкуется. После этого по углам вкручиваются саморезы.
Если соединительные элементы представлены не хомутом, а обычным фасонным переходником, то стыкуемый участок соединяется саморезами в количестве 3–4 штук. После подсоединения шумоглушителя и сборки остальной части вентиляционной системы переходят к проверке уровня шума.
Методы снижения шума и их характеристики
Прежде чем говорить о способах снижения шума, следует найти источник, из которого этот шум исходит. Причин шума может быть несколько:
- Циркулирующий внутри вытяжки воздух. Причем чем больше препятствий встречается на пути воздушных потоков, тем сильнее будет шум.
- Забитые пылью или другими осадками трубы вытяжки тоже могут стать причиной шума, но с этой проблемой легко справиться, проведя чистку вытяжки.
- Мотор тоже может стать причиной шума, при этом справиться с этой проблемой самостоятельно практически невозможно. Мотор может располагаться как в самом корпусе, так и выше — за пределами помещения, где работает вытяжка.
- Шум может быть и при неправильной установке воздуховода.
Во многих случаях можно выполнить шумоизоляцию воздуховода самостоятельно. Рассмотрим способы, которые помогут уменьшить шум:
- Заменить часть воздуховода и установить такой же, но с шумопоглощающим материалам аналогичного сечения. Для этого можно использовать гофру. Этот материал хорошо защищает от звуков, а также имеет высокую прочность.
- Установить шумоглушитель необходимого сечения. Это вид глушителя звука оснащен внутри звукопоглощающим материалам, поэтому поможет снизить аэродинамические и другие шумы.
- Если основной шум идет от вентилятора, то можно попробовать заменить его новым или подставить под него резиновые подушки, что снизит шум.
- Внутренняя или наружная звукоизоляция воздуховода. В этом случае самоклеящаяся звукоизоляция для воздуховодов будет идеальным вариантом. Во-первых, работать с ней просто и быстро, а во-вторых — этот материал хорошо поглощает звуки.
Особенности монтажа звукоизоляции в вентиляционном коробе
Если вы решили произвести изоляцию вытяжки на кухне или другом помещении своими руками, то необходимо произвести подготовительные работы. Во-первых, нужно очистить поверхность конструкции от имеющейся грязи. Во-вторых, подготовить рабочий инструмент и материал для шумоизоляции. Из инструментов может понадобиться шпатель, нож, клей.
Теперь разберем особенности монтажа поэтапно:
- Необходимо подготовить материалы для подавления шума, толщиной от 3 до 9 мм, в зависимости от параметров короба. Материалом может быть пенополиэтилен, который чаще всего используется в качестве звукопоглощающего материала, к тому же — он защищает конструкцию от влаги и конденсата.
- Затем обклеиваются выбранным материалом все неровные поверхности (углы, углубления и т.д.)
- Материал крепится так, чтобы его отражающая сторона была наружу.
- Стыки и швы материала необходимо заделать металлической лентой. Это поможет надежно закрепить края полотна и удержит их в момент эксплуатации.
- Чтобы улучшить эффективность изолирующей конструкции, используются специальные материалы и подкладываются под конструкцию.
Часто задаваемые вопросы
В каркасной бане в парилке сделано окно. Нужно ли монтировать вентиляцию басту?
При наличии окна в парной система басту для бани из любых материалов (древесина, кирпич, пено- и газоблоки, каркас) не нужна.
Насколько эффективна шведская система вентиляции бани при установленной печке «Ферингер»?
Все печки этого производителя работают на дровах. Как отмечалось выше, вентиляция басту не совместима с такими каменками из-за отсутствия притока холодного воздуха (идея вентиляции басту в использовании печки в качестве теплового насоса, а здесь этого нет), а, следовательно, и конвенции, Исключение — модели с продуваемыми камнями. Но и в этом случае такой вид воздухообмена не лучшее решение.
Какой металл лучше всего использовать для воздуховода?
Практически все специалисты советуют использовать оцинкованное железо. Но это не оптимальный вариант для парилки. Дольше прослужит воздуховод из пищевой нержавеющей стали aisi.
Что лучше ставить: короба или трубы для вытяжки?
Тяга лучше при закручивании потока воздуха по спирали, чему способствует несколько факторов: высокое давление внутри бани при поддаче пара, турбодефлектор, большая разница в температуре наружного и выводимого воздуха и др.
В коробе процесс закручивания тормозится мертвыми зонами в углах, чего нет в трубах. Поэтому ответ однозначный: только круглое сечение воздуховода.
Можно ли вытяжную трубу спрятать внутри каркасной стены?
Нет, нельзя. Система работать не будет так, как должна. Причины две.
- Поворот воздушного потока резко тормозит тягу. А без него отработанный воздух не сможет попасть в воздуховод.
- Труба должна прогреваться внутри парилки, чтобы подогревать попавший внутрь ее воздух, усиливая тягу. Спрятанный в стене воздуховод не будет нагреваться от пара бани. В результате хозяева получат две проблемы: слабую тягу и обилие конденсата.
Почему практически во всех материалах, размещенных в интернете, вентиляцию басту советуют выводить через стену, а производитель печей «Скоропарка» через потолок по вертикальному воздуховоду?
Использовать вытяжку басту для бани стали недавно. Накопленного опыта не было. Поэтому многие самоучки на свой страх и риск стали адаптировать вентиляционную систему шведской сауны для русской бани. Были сделаны попытки пройти через потолок. Но неудачные. В большинстве случаев происходила потеря герметичности потолочного пространства, а с ней и пара. Вариант был похоронен на корню, без разбора причин разгерметизации.
В результате было принято решение использовать стены. Появились публикации в интернете. А через несколько лет выяснилось, что вытяжка вроде и работает, но в бане везде стали появляться плесень и гниль. По факту вентиляция басту не просушивала стены и пол. Сайты материалы с раздачи не сняли. Причина, скорее всего в том, что авторы и владельцы интернет-ресурсов — разные люди. Последние просто не знали о возникших проблемах. Строители в поисках лучшей вентиляции находили материалы с неработающей вытяжкой и дублировали их.
На проблему обратили внимание производители печей «Скоропарка». В результате было предложено использовать вертикальную трубу с проходом через потолок и крышу
Правда, идея не их. Они модернизировали систему «КуБасту», компании «Woodson», которая была так себе.
Факторы, влияющие на дистанцию между плитой и вытяжкой
Вытяжка, расположенная над печью, должна втягивать в себя весь воздух с паром и не греться от горелок и стоящих на них кастрюль и сковородок. Расстояние от плиты определяется расчетным и экспериментальным путем. Основные факторы, влияющие на правильный выбор:
- мощность агрегата;
- принцип работы вытяжки;
- тип варочной панели.
Расстояние между вытяжкой и газовой панелью по ГОСТу составляет 65–85 сантиметров. Над индукционной печкой вентиляционное оборудование можно опустить ниже, на расстояние 60–80 см.
Ширина нижней плоскости воздухозаборника определяется мощностью вентиляторов воздухоочистительного оборудования. В обязательном порядке учитываются размеры плиты. Отклонение от прямых углов по вертикали может быть в пределах 5–10° в боковую сторону воздухозаборника.
Большие размеры вентилирующего устройства будут мешать готовить. При меньших параметрах не будет захвата испарений по бокам, вследствие чего пар частично останется в помещении. Или же вентиляторы должны будут постоянно работать на предельных нагрузках. Поэтому вытяжку следует выбирать необходимой мощности для данного объема кухни.
Нормы на мощность вытяжки относительно объема кухни и минимальное расстояние ее над варочной панелью разработаны с условием максимального поглощения оборудованием системы вентиляции воздуха, который поднимается над печкой во время приготовления еды.
Одновременно воздухоочистительный прибор не должен греться от горелок. Если повесили вытяжку над газовой плитой низко, к теплу, выделяемому механизмом вентиляции при работе, добавится жар от горелок, поэтому оборудование быстро перегреется и выйдет из строя.
На минимальное расстояние влияет и конструкция вытяжек для кухни. Панели вертикальной и наклонной вентиляции монтируются позади плиты, норма их удаленности от верхнего края печки снижена до 35 см, поскольку нижний край не находится непосредственно над горелками, а смонтирован позади панели на определенной дистанции.
Принцип работы колпака на дымоходной трубе
- Поток воздуха, ударяя в стенки верхнего цилиндра, огибает его со всех боков.
- Воздушная струя, скользя по поверхности цилиндра, заворачивает вверх, тем самым подсасывает дым, выходящий из трубы.
- Движение воздуха внутри трубы становится более интенсивным, следовательно, тяга усиливается.
- Когда ветровые потоки идут не в горизонтальном положении, а в вертикальном или под углом, то флюгарка также способствует увеличению тяги. Ветровые потоки проникают в верхний цилиндр через зазор и подсасывают дым в трубу.
- При низовом ветре под колпаком флюгарка образуются вихри, которые замедляют выход дыма.
Качественная и грамотная организация тяги в системе дымохода — это, в первую очередь, не только безопасность людей, проживающих в доме, но и обязательное условие правильной работы отопительной системы. Поэтому стоит потратить время, чтобы сделать и установить своими руками зонт дымохода. Это простое устройство поможет не только организовать корректную работу отопительной системы, но и устранить слабую тягу в трубе.
Материалы для шумоизоляции
Использование того или иного типа изоляции следует предусмотреть еще на стадии проектирования, но это возможно только при строительстве новых зданий. Эксплуатанты старых, многократно реконструируемых и переделываемых построек, постоянно сталкиваются с вентиляцией, находящейся в изношенном или запущенном состоянии. Полная замена системы возможна не всегда, зачастую можно обойтись доработкой имеющихся воздуховодов. Существующие на современном рынке материалы для шумоизоляции позволяют исключить большинство звуков и вибрации, приводя работу системы в нормальный режим.
Для устранения шума рекомендуется использовать следующие материалы:
- ламелл-маты (ламельные, ламелла-маты). Представляют собой маты из минеральной ваты, помещенные на плотную, иногда самоклеящуюся подложку из алюминиевой фольги или плотной пропитанной бумаги, ускоряющую монтаж. Обеспечивают шумо-и теплоизоляцию, могут устанавливаться как на плоские, так и на криволинейные поверхности
- магнофлекс. Вспененный полиэтилен, имеющий липкий слой для простоты монтажа
- пенополистироловые плиты (или «скорлупа» для круглых каналов). Дешевый и очень легкий материал, эффективный в работе, но достаточно хрупкий и непрочный
- напыляемые материалы — пенополиуретан, пенофол и т.д. Вариант удобен для изоляции участков со сложной конфигурацией, наличием переходников, ответвлений, тройников и т.п. Обеспечивают плотное и герметичное покрытие, снижающее уровень шума и утепляющее каналы
- каучуковые маты. Эффективно гасят звуковые колебания и вибрацию, долговечны и надежны, но имеют ощутимую массу, что усложняет монтаж и нагружает воздуховоды
Выбор устройства для бытовой вентиляции
В процессе работы вентилятора возникает аэродинамический (давление воздуха) и механический (вибрация корпуса) шумы. Прежде чем приступать к выбору и покупке шумоглушителя, следует провести ряд подготовительных мероприятий, направленных на устранение шумов без использования дополнительных устройств.
Для этого проводится проверка работоспособности системы вентиляции с меньшим количеством оборотов устройства и выполняется его точечная балансировка. Если это никаким образом не снизило шум в системе, то проверяется правильность крепления вентилятора и при необходимости осуществляется замена виброоснований. И также можно переоборудовать участки воздуховода до и после вентилятора гибкими вставками из изоляционных материалов.
Эта номограмма поможет подобрать параметры шумоглушителя
Если описанных мер недостаточно, то можно смело переходить к выбору шумоглушителя. Для этого понадобится следующее:
- Определить предельный уровень шума для вентилируемого помещения.
- Измерить уровень шума, издаваемый вентилятором при работе в нормальном режиме.
- Выяснить степень снижения звукового давления на различных участках воздуховода.
- Определить уровень шума в месте расположения распределительной решётки (со стороны помещения).
- Сравнить уровень в конечной точке с допустимым значением согласно СНиП.
Если этот показатель заметно выше, то на основе имеющихся данных выполняется акустический расчёт, позволяющий подобрать шумоглушитель с нужными характеристиками.
Следует отметить, что без соответствующих знаний акустический расчёт не провести. Поэтому для выполнения этих работ следует обратиться к специалистам, которые подберут шумоглушитель согласно СНиП или с учётом ваших требований.
Таблица: величина шумоподавления в диапазонах частот
| L = 500 | d (mm) | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 |
| 63 | 3 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 1 | ||
| 125 | 10 | 8 | 7 | 6 | 6 | 6 | 4 | 4 | 3 | 2 | 1 | |
| 250 | 18 | 15 | 15 | 13 | 11 | 9 | 7 | 6 | 5 | 4 | 4 | |
| 500 | 28 | 25 | 20 | 18 | 16 | 15 | 12 | 11 | 7 | 6 | 6 | |
| 1000 | 32 | 32 | 32 | 26 | 21 | 21 | 16 | 15 | 12 | 10 | 9 | |
| 2000 | 33 | 33 | 32 | 31 | 26 | 24 | 19 | 17 | 12 | 10 | 9 | |
| 4000 | 26 | 23 | 22 | 18 | 15 | 13 | 11 | 10 | 8 | 6 | 5 | |
| L = 1000 | ||||||||||||
| 63 | 4 | 5 | 4 | 4 | 3 | 3 | 3 | 3 | 3 | 1 | ||
| 125 | 14 | 11 | 10 | 9 | 9 | 8 | 6 | 5 | 4 | 3 | 2 | |
| 250 | 26 | 22 | 21 | 18 | 15 | 13 | 10 | 9 | 7 | 5 | 5 | |
| 500 | 40 | 34 | 32 | 25 | 21 | 21 | 17 | 15 | 10 | 8 | 8 | |
| 1000 | 48 | 46 | 46 | 38 | 31 | 28 | 26 | 22 | 16 | 14 | 13 | |
| 2000 | 48 | 48 | 48 | 45 | 38 | 32 | 28 | 25 | 18 | 16 | 14 | |
| 4000 | 40 | 33 | 31 | 26 | 21 | 19 | 16 | 14 | 12 | 9 | 7 |
Функции естественной вентиляции парной
Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:
- Насыщение парной кислородом.
- Создание оптимальных банных процессов для управления паром и воздухообменом.
- Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.
Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.
В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.
Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.
Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.
На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.
Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.
Основные методы снижения шума
работа вентиляции в квартире
Борьба с шумом начинается на этапе проектирования здания. Воздуховод между жилыми комнатами должен проходить по коридору и вспомогательным помещениям. Тогда в спальне и детской будут максимально комфортные условия для отдыха.
Количество колен следует сократить до минимума. Каждый поворот – это источник шума воздуха. Систему вентиляции следует проектировать таким образом, чтобы поток шел в одном направлении. Оптимальный вариант – от комнат к кухне и ванной комнате. Состыковку труб делают под острым углом. Сечение воздуховода по ходу увеличивается. Каждый перепад – изменение скорости движения воздуха и дополнительный свист.
Принудительная вентиляция должна усиливать естественное движение воздуха – более плотного к разряженному – перепад по высоте, горячего в сторону холодного.
Уже работающая вентиляция исправляется звукоизоляцией шумных конструкций и установкой в наиболее проблемных местах специальных элементов.
Звукоизоляция
звукоизоляция воздуховода
Звукоизоляция вентиляции проводится устранением основных источников шума и закрытием всей конструкции специальных изолирующим материалом.
- Закрепить все доступные детали вытяжной системы. Они перестанут дребезжать – вибрировать.
- В местах соединения труб установить резиновые прокладки.
- Обмотать короба и воздуховоды снаружи звукопоглощающим материалом. Закрепить его.
В местах, где конструкция плотно прилегает к стене или потолку, звукоизолирующими материалами покрывают только открытые части вентиляционных элементов.
Места, где работают канальные установки, также изолируются снаружи. Предварительно выводится наружу шнур питания. Нельзя оставлять его под звукоизоляцией.
Шумоглушители
шумоглушители системы вентиляции
Для снижения аэродинамического шума устанавливаются шумоглушители. Они имеют стандартные размеры и приобретаются в магазине готовыми. В систему монтируются во время строительства, на этапе создания межэтажных перекрытий. Можно установить в действующих домах во время капитального ремонта.
Шумоглушители выпускаются трех видов:
- трубчатые прямоугольные;
- трубчатый с круглым сечением;
- пластинчатые.
Прямоугольные глушители имеют металлический корпус по размеру соответствующий стандарту вытяжной трубы. Сверху металлический кожух. Он удерживает прокладку из мягкого материала от деформации и разрушения. Между ними помещена диафрагма, гасящая звуковые колебания и одновременно поглощающая шум. Она сделана из технической ваты или волокнистого материала.
Прямоугольные глушители устанавливаются чаще всего в системы вентиляции промышленных предприятий, торговых центров, спортивных сооружений для снижения уровня шума на определенном участке.
трубчатые шумоглушители
Трубчатые конструкции также трехслойные. Их наружная оболочка может быть образована навивкой металлической ленты на крупных деталях. Мелкие изделия имеют корпус из металлической или пластиковой трубы. Перфорированная внутренняя поверхность гасит скорость движения воздуха и, соответственно значительно снижает уровень шума. Окончательно гасит звук волокнистая прокладка.
Трубчатые конструкции создавались для вентиляции жилых домов. Они используются в естественных системах, и с принудительной подачей воздуха.
Пластинчатые шумоглушители устанавливаются в местах проведения воздуховодов большого сечения. Они внутри разделены на сектора стенками из перфорированного металла. Проходя через них, воздух теряет свою скорость. Уровень шума значительно снижается.
Изготовление и установка своими руками
Монтаж грибков на вентиляционных каналах не представляет собой особой сложности для людей, имеющих навыки обращения с бытовыми инструментами.
Следует обратить внимание на два аспекта — тщательное проектирование и соблюдение мер безопасности при работе на высоте. Срок службы сооружения и качество его работы во многом зависит от материалов, выбранных для строительства
Выбор материала
При подготовке к строительству следует основываться на таких критериях:
- Для трубы лучше выбрать полимерный пластик или нержавеющую сталь.
- Колпаки стоит делать из пластика, который меняет конфигурацию под воздействием высокой температуры.
- Для крепежа следуют выбирать метизы из алюминия или нержавеющей стали. Эти металлы не подвержены коррозии.
Чертеж и схемы
В зависимости от протяженности вентканалов составляется несколько схем и один общий чертеж в масштабе. Делаются они на обычной бумаге или на компьютере.
Проект должен содержать такую информацию:
- отдельные и общие воздуховоды;
- все слои кровли;
- опорная платформа;
- присоединительные фланцы;
- вытяжная труба;
- клапан;
- вентилятор;
- опорное кольцо (плита);
- стакан для сбора конденсата.
На основе проекта определяется потребность в строительных материалах и инструментах.
Расчет размеров
Вытяжные грибки устанавливают так, чтобы полностью исключалась вероятность проникновения в них дыма от работающих печей. Кроме того, их внутреннее сечение не должно быть меньше, чем у подающего канала. Если диаметр газохода составляет 20 см, то и сечение грибка должно быть аналогичным.
Если плоские кровли используются как зона отдыха, то трубы поднимаются на высоту не менее 200 см.
Особенности монтажа

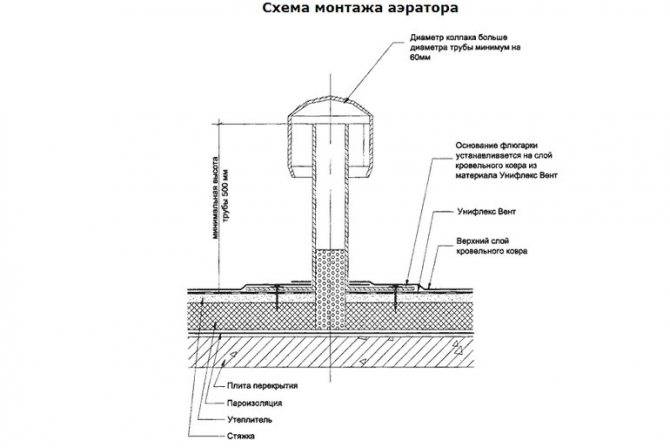

Читателю предлагается инструкция по установке вентиляционных грибков:
- Наметить на кровле контур для проходки.
- Проделать ножницами по металлу или сабельной пилой сквозное отверстие в крыше.
- Просверлить отверстия для крепежных болтов или саморезов.
- Очистить рабочее поле от пыли, грязи и жировых отложений.
- Заполнить герметиком все щели между слоями кровли. Нанести его на уплотнительную прокладку.
- Установить прокладку на место. Вставить проходной элемент, зафиксировать его метизами.
- Вставить вентиляционный комплект в проходку и жестко закрепить его.
- Провести изолирование соединительного фланца со стороны чердака.
В заключение проводится проверка вентканала на работоспособность. Делается это с помощью горящей спички или ароматизатора.
Частые ошибки и проблемы при установке
При монтаже вытяжных систем мастера допускают ряд таких ошибок:
- не используется герметик для заделки стыков;
- использование для вентканалов нестойких к влаге материалов;
- соединение в единый проход нескольких труб, выходящих из помещений на разных уровнях;
- игнорирование утепления каналов.
Как работает канальный шумоглушитель
Канальный шумоглушитель служит для снижения уровня шума за счет прохождения через звукопоглощающие материалы, а также путём снижения колебаний в потоке воздуха.
Строго говоря, воздух проходит не через, а вдоль звукопоглощающих материалов, контактируя с ними (см. рисунок 2). От площади этого контакта зависит потенциал снижения шума в потоке. Именно поэтому канальные шумоглушители имеют несколько проходов для воздуха, каждый из которых с внутренней стороны покрыт шумопоглощающим материалом. Такой подход позволяет существенно повысить площадь контакта потока воздуха с шумопоглощающим материалом и обеспечить высокую эффективность.
Рисунок 2. Шумоглушитель и каналы с шумопоглощающим материалом внутри него.
Схемы вентиляции в квартирах многоэтажного дома
Как правило, при строительстве квартир в многоэтажном здании используются четыре конструкции вентиляционных шахт.
В многоквартирных домах вытяжные каналы строятся индивидуально, т.е. из кухни, туалета и ванной комнаты на каждом этаже на крышу ведет отдельный канал. Это предотвращает проникновение в квартиру запахов и привкусов от соседей, а тяга становится более стабильной. Однако это не всегда удобно для строителей: во-первых, это слишком дорого, а во-вторых, дополнительные трубы занимают много места.
Вытяжные каналы из всех квартир соединены в горизонтальный канал – коллекторный канал на чердаке. Оттуда воздух поступает наружу. Если диаметр воздуховода недостаточен, вытяжной воздух возвращается в квартиры на верхних этажах. Чтобы избавиться от обратной тяги, необходимо либо искусственно расширить вентиляционный канал, либо ввести воздуховоды с верхнего этажа непосредственно в вентиляционный канал сверху.
3 Этот вариант похож на предыдущий, за исключением того, что отработанный воздух идет не в коллекторный канал, а непосредственно на чердак. В противном случае на чердаке появятся конденсат и плесень, а строительные материалы начнут разрушаться.
4 Вентиляция с помощью каналов-спутников похожа на дерево: вытяжные каналы – ветви в каждой квартире соединены со стволом – общим вертикальным стволом. Такая система экономит пространство и деньги, но у нее есть проблема: при нарушении тяги запахи из одной квартиры могут попасть в другую.
Любая конструкция вентиляции в многоквартирном доме имеет общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы невелико, поэтому тяга слабая. Для усиления тяги отдельные вентиляционные каналы из квартир на верхнем этаже выведены на высоту не менее одного метра.
Выбор количества шумоглушителей в системе
Для каждой вентиляционной системы рекомендуется предусматривать как минимум два шумоглушителя — до и после вентилятора. Впрочем, здесь можно попробовать сэкономить. Дело в том, что шумоглушитель защищает от шума только тот канал, на котором он установлен.
Например, шумоглушитель, установленный перед приточным вентилятором, защищает от шума участок воздуховода от наружной решетки до вентилятора, то есть — улицу. Шумоглушитель, установленный после приточного вентилятора, защищает участок воздуховода от вентилятора до решетки в помещении, то есть — помещение.
Очевидно, что защитить от шума помещение является более приоритетной задачей, нежели улицу. Именно поэтому в ряде случаев допустимо устанавливать только один шумоглушитель — возле вентилятора со стороны обслуживаемых помещений.
Такая логика не действует, если вентиляционная установка генерирует слишком высокий уровень шума и может создать дискомфорт на улице или в близлежащих зданиях, особенно если это жилые здания или здания социального назначения — школы, детские сады, больницы и другие. В этом случае необходима установка двух шумоглушителей в каждой вентиляционной системе — до и после вентилятора.
Более того, в некоторых ситуациях может также потребоваться выполнение акустического расчёта на предмет отсутствия шумового воздействия от рассматриваемой системы вентиляции на окружающие здания.
Типы шумоглушителей для вентиляции
Шумоглушители для вентиляционных систем подразделяются на несколько типов:
- трубчатый круглый — сборная конструкция, имеющая круглую или прямоугольную формы. Круглый шумоглушитель состоит из двух труб различного диаметра, между которыми находится звукопоглощающий материал, защищённый сеткой. Обычно используются для воздуховодов с сечением не более 400–500 мм;
Трубчатый шумоглушитель круглой формы для вентиляционных каналов нужен для воздуховодов с сечением до 400 мм - трубчатый прямоугольный — конструкция, состоящая из двух прямоугольных металлических коробов с различным сечением воздуховода. Пространство между ними заполнено звукопоглощающим материалом. Стенки внутреннего канала выполнены из мелкоячеистой сетки или путём перфорации металла. Используются в системах вентиляции прямоугольной или квадратной формы;
- трубчатый гибкий — шумоглушитель, состоящий из двух гибких армированных труб разного диаметра. Между ними располагается звукопоглощающий материал, защищённый теплоизоляционной перфорированной фольгой. Применяется в теплосберегающих узлах вентиляционной системы с овальным или круглым сечениями воздуховода;
- пластинчатый — конструкция, представленная металлическим коробом с проходными отверстиями, разделяющими устройство на несколько секторов. Они выполнены из звукоизолирующего материала. По мере снижения эксплуатационных свойств пластины вынимаются и заменяются на новые изделия.
В пластинчатом шумоглушителе пластины могут заменяться на новые
В качестве поглощающего материала используется минеральная вата и супертонкое базальтовое волокно. Все металлические элементы шумоглушителя изготавливаются из оцинкованной стали, защищённой полимерным покрытием.
Размеры устройства и шумопоглощаемость
- размер шумоглушителя — чем меньше внутренний диаметр (воздуховода) и больше длина конструкции, тем более эффективна работа устройства;
- толщина изолирующего слоя — в зависимости от фирмы производителя варьируется от 90 до 300 мм. Наилучшее гашение шумов достигается в устройствах с толщиной 100–150 мм при общей длине более 500 мм;
- скорость воздушного потока — оптимально, если скорость воздушного потока, попадающего в сечение шумоглушителя, не будет превышать 12–14 м/с. Наилучшее снижение шума происходит при более низкой скорости потока;
- расположение устройства — чем ближе шумоглушитель к приточному вентилятору, тем более высокое шумоподавление он показывает.
Эффективность работы устройств зависит от их размеров и расположения
Вывод
Установив ветрозащитный колпак на трубу, вы сможете получить не только эстетически привлекательный элемент, но и выполняющий практическую роль. С его помощью удастся увеличить тягу в дымоходе, защитить сооружение от разрушения, тем самым сэкономив на дорогостоящем ремонте конструкции. Изготовить дымник вы можете самостоятельно или приобрести готовый. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
Предыдущая запись Сливные трубы: ликбез по основным требованиям
Следующая запись Септик для частного дома: нормативные требования
