Виды, конструкции и обслуживание приточных и вытяжных вентиляционных установок

Приточный способ подачи воздуха

Схема организации воздухообмена при общеобменной вентиляции.

Этот тип вентиляционных систем используется с целью осуществления постоянного поступления свежего воздуха. Система может осуществлять подготовку воздушных масс перед их поступлением в квартиру. С этой целью осуществляется очистка воздуха, нагревание или охлаждение. Таким образом, воздух приобретает нужные качества, после чего поступает в помещение.

В состав системы входят приточные установки и воздухоотводы, а в состав установки, обеспечивающей поступление воздуха, в свою очередь, входят фильтр, калориферы, вентилятор, автоматические системы и звукоизоляция.

При выборе подобных устройств следует обращать внимание на ряд факторов. Большое значение имеет объем воздуха, поступающего в здание

Этот показатель может быть равен нескольким десяткам или нескольким десяткам тысяч кубических метров воздуха, поступающего в помещение.

Большую роль играют такие показатели, как мощность калорифера, напор воздуха и уровень шума устройства. Кроме того, подобные типы вентиляционных устройств имеют автоматическое регулирование, что позволяет регулировать расход мощности и установить уровень потребляемого воздуха. Устройства с таймерами позволяют настроить агрегат для работы по расписанию.

Устройство естественной вентиляции

Чтобы выполнить устройство вентиляции, работающей по гравитационному принципу, нужно использовать некоторые элементы из списка ниже:

1. Доступ воздуха может обеспечиваться через щели и негерметичные ограждающие конструкции. В нежилых помещениях для этого специально делают отверстия, слуховые окна и продухи.
2. Окна в режиме микрощелевого или обычного проветривания и открытые форточки обеспечивают приток свежего воздуха.
3. Стеновые или оконные приточные клапаны позволяют воздуху проникать в помещение при закрытых герметичных окнах.
4. Иногда с этой целью прокладывается система воздуховодов.
5. Вентиляционные шахты и каналы обустраиваются в многоквартирных и частных домах для удаления застоявшегося воздуха из помещения.
6. Если в доме есть камин или печь, то дымоход может одновременно удалять дым и использованные воздушные массы из помещения.
7. Дефлекторы позволяют усиливать тягу в вытяжной трубе.
8. Вентиляционные решетки закрывают отверстия вентканалов в помещении. Есть решетки, которые монтируются на улице. Они защищают канал от попадания в него мусора, осадков, насекомых, грызунов и птиц.
9. Анемостаты – специальные решетки, отличающиеся от традиционного варианта внешним видом и принципом работы.
10. Иногда для вентиляции устанавливают переточные клапаны в дверном полотне. Вместо них такие же функции может выполнять щель под дверью.
11. Обратный клапан монтируется на воздуховоды с целью защиты от обратной тяги.

Настенные приточные клапаны

Стеновые клапаны пропускают воздух, но хорошо защищают от уличного шума. Они устраняют повышенную влажность и духоту в помещении. Для регулировки потока воздуха есть заслонка. После поступления холодных воздушных масс они смешиваются с теплыми и обеспечивают комфортную температуру в доме.

Стеновые клапаны устанавливают на расстоянии 1,5-2 м от пола. От откоса оконного проема отступают минимум 30 см, в противном случае простенок будет промерзать. Также их можно монтировать под подоконником возле батареи, чтобы холодный воздух с улицы сразу подогревался.

Клапаны на окна

Приточные клапаны на окнах защищают конструкции от запотевания и позволяют проветривать помещения. Существует несколько разновидностей оконных клапанов: одни устанавливаются без сверления рамы или створки, другие требуют сверления отверстий, но отличаются большей эффективностью. Также есть клапаны-ручки, они могут быть укомплектованы сетчатыми фильтрами.

Вентканалы

Вентканалы в стене дома делают в процессе его возведения. Стандартный размер вентиляционных каналов 140х140 мм. Каналы обязательно делают в ванной комнате, в санузле и на кухне. Причем в многоквартирном доме из каждой квартиры идут отдельные каналы. Запрещено делать один вентканал из нескольких помещений.

Вытяжки

Дефлекторы, жалюзийные решетки, усилители тяги и обратные клапаны устанавливаются на вентканалы и воздуховоды с целью повышения эффективности системы и защиты от следующих нежелательных явлений:

• опрокидывания тяги;
• низкой эффективность вентиляции;
• задувания нагревательного оборудования;
• попадания мусора в вентканалы.

Список услуг по техобслуживанию

Список технического обслуживания состоит из мероприятий, которые необходимо выполнять через различные интервалы времени. Среди них есть виды деятельности, которые необходимо выполнять ежедневно.

Обслуживание вентсистем по окончании рабочего дня

1. Внешний осмотр системы и оборудования.
2. Снятие показаний массы подаваемого воздуха на воздухозаборных устройствах, регистрация данных в журнале.
3. Проверка системы на наличие утечек, повреждений и загрязнений.
4. Проверка затяжки крепежных элементов оборудования.
5. Контролируйте температуру охлаждающей жидкости.
6. Проверьте давление теплоносителя.
7. Проверьте электрические соединения.
8. Проверьте систему слива воды, очистите ее.

Еженедельный осмотр

Раз в неделю, в дополнение к ежедневным плановым проверкам, проводятся следующие:

1. Проверка натяжения приводного ремня.
2. Проверьте направление вращения и эффективность вентиляторов.
3. Проверьте, не загрязнены ли фильтры.

Любые неисправности, обнаруженные в ходе проверки, устраняются, а все предпринятые действия записываются.

Кроме того, необходимо проводить техническое обслуживание системы вентиляции: ежемесячно, каждые 3 месяца, раз в 6 месяцев.

Ежемесячные работы

1. Очистка анемостатов, вентиляционных отверстий.
2. Очистка поверхностей, внутренних камер устройства.
3. Осмотр и смазка подшипников и их затяжка.
4. Очистка воздушных заслонок с электроприводом.
5. Замена прокладок.
6. Очистка фильтров внутреннего блока.

Обслуживание вентиляции и кондиционирования, производимое 1 раз в 3 месяца

Во время сезонного обслуживания приточно-вытяжные системы и центральные кондиционеры воздуха обслуживаются раз в шесть месяцев.

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Рекуператор в системе вентиляции

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Нагрев и охлаждение воздуха

Кроме указанных достоинств и обеспечения требуемого расчетного воздухообмена в обслуживаемых помещениях, эти вентиляционные системы позволяют выполнять предварительный нагрев и охлаждение подаваемого воздуха в зависимости от ваших потребностей:

• с помощью нагревающего калорифера может осуществляться нагрев воздуха до необходимых параметров, — используется функция воздушного отопления;
• с помощью охлаждающего теплообменника вентиляция охлаждает подаваемый воздух, т. е. может также выполнять функции системы кондиционирования. Подробнее реализация этой функции представлена в разделе климатических систем для охлаждения помещений.

Почему я рекомендую проводить техническое обслуживание сплит-системы своевременно

До настоящего времени человечество еще не открыло вечных двигателей, поэтому у любого даже самого совершенного механизма есть свой ресурс – время, когда устройство способно работать, пока износ его деталей не приведет к поломке. В процессе работы сплит-системы внутренний и внешний блоки пропускают через свои радиаторы воздух, содержащий частицы пыли. Эта пыль незаметно оседает на деталях кондиционера. Причем на работу кондиционера эта пыль влияет значительно больше, чем на другие бытовые приборы (телевизоры, холодильники и др.), поскольку оседает она на внутренних его деталях. Когда устройство загрязнено, ему потребуется больше времени работать для достижения нужной температуры. В связи с этим в рабочем состоянии дольше находятся компрессор и моторы вентиляторов, что увеличивает расход электроэнергии и вероятность поломки. А поломки чаще всего случаются в самые жаркие дни, когда цены на ремонт самые высокие (ремонт и без этого обходится дороже обслуживания).

В самых запущенных случаях скопившаяся грязь разрушает ламели (ребра) радиатора, и очистка въевшейся грязи становится не простой задачей.

Таким образом, мы выделили три преимущества своевременной чистки:

• значительно снижается вероятность поломки;
• экономится электроэнергия;
• не придется переплачивать за экстренный вызов мастера.

Какие работы выполняются во время обслуживания

• • проводится общий визуальный осмотр и контроль работы устройства. Здесь проверяется ВСЁ — от подачи электропитания до работоспособности компрессора. Проверяется, как плавно открываются жалюзи, как вращается вал внутреннего блока и вентилятор внешнего устройства, есть ли посторонние шумы и вибрации от работы системы, нет ли дефектов на корпусе,  работает ли пульт, работает ли индикация на кондиционере;
  • проверка эффективности охлаждения или обогрева. Проверяется, как холодит устройство и как быстро набирает заданную температуру. Грамотный специалист при внимательном осмотре устройства выявляет признаки утечки фреона по масляным подтекам на корпусе, обмерзанию кранов или испарителя. По некоторым признакам мастер так же может определить выход из строя деталей (например, пусковых конденсаторов). Если возникают сомнения в эффективности охлаждения, то могут проверяться различные рабочие параметры устройства (это может быть давление фреона на входе в компрессор, температура воздушного потока на входе и выходе внутреннего блока, рабочий ток компрессора и другие показатели). Но все эти проверки необходимо проводить на ЧИСТОМ кондиционере;
  • производится разборка и мойка основных деталей внутреннего блока: корпуса, фильтров, дренажного лотка, вала, радиатора. В дренажном лотке скапливается влага и загрязнения, из-за которых распространяются плесень и бактерии. Когда сильно загрязняются фильтры и вал, то движение воздуха через внутренний блок ухудшается. Всё это приводит к повышению нагрузки на компрессор;

• промываются детали внешнего блока. От чистоты радиатора внешнего блока во многом зависит эффективность работы кондиционера в целом. Блок часто забивается пухом как на фото;
• производится промывка дренажного шланга.

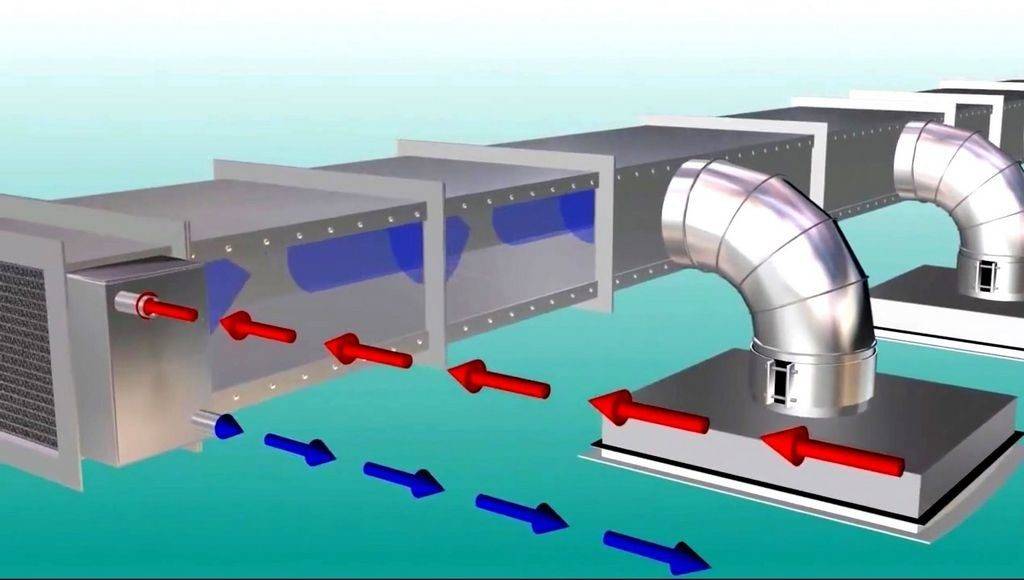

Как работает приточно-вытяжная вентиляция

Принцип работы приточно-вытяжной вентиляции основан на модели двухтрубной транспортировки воздуха. В каждое помещение заводится две трубы. Для монтажа используются ПП трубы для вентиляции.

По одной из труб отработанный воздух выводится наружу. Но он не сразу покидает помещение. Так как отработанный воздух является теплым, до выхода на улицу он направляется в нагреватель. Там он отдает тепло поступившему воздуху с улицы.

Свежий воздух нагревается и поступает в помещение по второму вентиляционному каналу. Такой обмен теплом позволяет сэкономить на обогреве дома. При наличии дополнительного нагревателя, в осенний период можно обойтись без включения отопления.

На входе и выходе из дома воздух проходит через специальный фильтр и очищается.

Профилактика и ремонт вентиляционных систем

На каждом участке заводится свой образец журнала эксплуатации промышленной вентиляционной системы. В него вносятся данные:

• о поломках (дата и время обнаружения);
• об аварийных и плановых остановках оборудования для ремонта, при отключении электричества или теплоносителя;
• об устранении обнаруженных неполадок и штатном запуске системы;
• даты, время дежурства и фамилии техников.

Для каждой установки открывается карточка профилактических и ремонтных мероприятий и паспорт.

• Инструкция по эксплуатации вентиляции содержит ремонтную карту, в которую заносится: дата начала ремонта и окончания, тип ремонта (средний, текущий или капитальный), короткая характеристика работ, определение качества ремонта;
• В журнале по эксплуатации вентиляционных систем каждый месяц планируется проверка и мелкий текущий ремонт. Плановый осмотр определяет состояние оборудования, обнаруживает видимые дефекты, которые заносятся в дефектную ведомость. В ходе текущего ремонта устраняются обнаруженные дефекты, заменяются износившиеся механизмы, оборудование очищается и дезинфицируется (при необходимости). Для текущего и среднего ремонта оборудование не демонтируется, все процедуры проводятся прямо на месте. По окончанию ремонта тестируется функциональность вентиляционной системы, результаты заносятся в журнал по эксплуатации;
• Инженер по вентиляции составляет план капитального ремонта. Оборудование демонтируется и доставляется для ремонта в мастерские. По окончанию ремонта проводится отладка системы и запуск. Все результаты запуска заносятся в действующий образец журнала эксплуатации вентиляционной установки;
• Диагностические осмотры планируются на периоды отключения вентиляции (нерабочий период). Сроки их согласовываются с руководством предприятия и энергетиками;
• В инструкции по эксплуатации вентиляционной установки указываются сроки очистки фильтров, воздуховодов, решеток, вентиляторов. При определении сроков учитывается специфика предприятия;
• Очистка внутренних поверхностей производится через специально оборудованные герметично закрывающиеся лючки;
• Для очистки калориферов используются пневматические установки сжатого воздуха;
• Очистка вентканалов происходит по схеме:

• вентилятор останавливается;
• очищаются пылеприемники;
• наиболее грязные участки чистятся в направлении отсосов.

Если промышленное производство связано с выделением агрессивных веществ, разрушающих металлические вентканалы, необходимо следить за их целостностью и вовремя ремонтировать. Сроки ремонта определяются рабочей инструкцией по эксплуатации вентиляционных систем;
Если производство пожаро- или взрывоопасно, 1 раз в 12 месяцев тестируется эффективность работы вентиляции, результаты заносятся в журнал по эксплуатации вентиляционной системы.

Для чего нужна приточно-вытяжная вентиляция

Свежий воздух способствует легкому дыханию, крепкому сну и более продуктивной работе, если человек долгое время находится в замкнутом помещении.

По санитарным нормам принято, что в помещениях, где постоянно находится человек, вся масса воздушного объема должна обновляться примерно каждые два часа.

Этот момент помогает выполнить правильно смонтированная система вентиляции. Существует два типа систем вентиляции:

• естественная;
• приточно-вытяжная.

Естественная вентиляция

Естественная работает за счет вентканалов, которые устроены в санузлах, кухнях. Вентиляция помещений осуществляется из-за разницы температур внутри и снаружи дома.

Летом температура наружного воздуха мало отличается от температуры внутри дома, поэтому в этот период естественная вентиляция не работает или работает очень слабо. Приходится «обновлять» поступление свежего воздуха за счет открытых дверей и окон.

Приточно-вытяжная

ПВВ работает принудительно, требуется монтаж специального оборудования и устройство вытяжных и приточных конструкций воздуховодов.

Приточно-вытяжная система вентиляции монтируется обычно в подвесных потолках таких помещений частного дома, какими являются санузлы, кладовые и т.п.

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

• нет зависимости от времени года и климатических условий;
• производится любой, необходимый именно в определенной ситуации, вид очистки;
• более дорогой вариант по сравнению с естественной;
• большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Из каких элементов состоят самые стандартные вентиляционные установки?

Можно выделить несколько наиболее стандартных компонентов данных изделий. К ним относятся:

Приточно-вытяжной принцип работы

Вентилятор, за счет которого происходит забор воздуха как внутри помещения, так и снаружи, а при этом он может иметь разную мощность и размеры.

Вентиляционные каналы, через которые происходит прокладка вентиляционных труб, обеспечивающих проведение воздуха, причем все стенки обычно являются идеально герметичными.
Обратный клапан, который не позволяет проникать холодному воздуху в помещение при отключенном оборудовании, а также за счет него отработанный воздух никогда не вернется обратно

При этом установка вентиляционных клапанов считается важной задачей, которая должна быть реализована без каких-либо проблем.
Компоненты для безопасной и автоматической работы, которые обычно являются встроенными элементами любых установок. Именно они обеспечивают легкость и простоту применения данного оборудования обычными пользователями.
Решетки на вентиляционных отверстиях, которые защищают всю систему от проникновения с улицы мусора

Поскольку установка вентиляционной решетки осуществляется снаружи дома, то этот элемент должен быть достаточно красивым, чтобы не портил внешний вид строения.
Элементы для обогрева и очищения воздуха, которые могут иметься не во всех установках, поскольку существенно влияют на их стоимость. При этом именно за счет них получается вентиляционная система, которая будет комфортной и удобной.

Разновидности вентиляционных систем

Вентиляционные системы различаются по:

• функциям;
• виду исполнения;
• зоне обслуживания.

По функции вентиляционные системы бывают: приточные, вытяжные, комбинированные, с рекуператором и без него. По виду исполнения они делятся на канальные, бесканальные, наборные и моноблочные. Рабочая зона у них может быть общеобменной и локальной.

Виды механической вентиляции в зависимости от функций описаны ниже.

Приточная

Схема клапана приточной вентиляции

Подает в жилую зону или на промышленный объект уличный воздух как при помощи нагнетающего вентилятора в стене/окне, так и по системе воздуховодных каналов, а отработанный из-за избыточного давления вытесняется через щели в перекрытиях либо через технологические отверстия.

Опционально такой тип вентиляции может подогревать/охлаждать воздушный поток или осушать/увлажнять его.

Вытяжная

Простой пример механической вытяжной вентиляции

Выкачивает загрязненные воздушные массы наружу, взамен которых через щели в окнах, полах, стенах поступают чистые. Такой тип вентиляции не подходит для плохо вентилируемых построек и зданий, потому как не будет баланса между приходящим и уходящим воздухом.

Поэтому лучшим бесканальным решением будет комбинация приточной и вытяжной системы.

Приточно-вытяжная

Одновременно подает уличный воздух в помещение и удаляет отработанный. Система может оснащаться устройствами для подогрева или охлаждения, а также фильтрами разных степеней очистки, которые не допускают попадание в атмосферу вредных веществ из заводских помещений или не дают загрязнениям проникнуть в жилые.

Также, управляя скоростью вентиляторов, можно создать зону повышенного или пониженного давления для хорошего самочувствия людей, чувствительных к перепадам давления.

Наличие или отсутствие рекуператора

Рекуператор в разрезе

Рекуператор — это устройство, которое подогревает приходящий воздух теплом выходящего. Это позволяет уменьшить затраты на обогрев.

По исполнению системы механического вентилирования тоже делятся на ряд разновидностей.

Бесканальные

Самое простое исполнение бесканальной системы — это вентилятор, встроенный в стену

Она рассчитана на одно помещение, и совершенно неважно, будет это торговый зал супермаркета или небольшая ванная комната

Для нее не нужно наличие воздуховодов, смонтировать такую систему сможет даже новичок при наличии знаний и нужного инструмента. Стоит она недорого.

Нужно понимать, что бесканальная система децентрализована, а чтобы получить идеально вентилируемый дом, нужен комплексный подход.

Канальная

Обеспечивает равномерный воздухообмен между помещениями и этажами, сбалансированная подача/выпуск воздуха — все это про канальную систему. Плюсов у нее достаточно, но минусы тоже есть.

Она сложна в монтаже, самостоятельно ее установить можно только при наличии большого количества времени. Также она очень дорогая, если ее делать не с нуля.

Наборная

Схема наборной механической вентиляции

Применяется на объектах, где нужен индивидуальный подход к механическому вентилированию.

Такие системы очень сложны, для сборки конструкции определенной мощности и конфигурации требуются специалисты.

Моноблочная

Моноблочная система вентилирования

Продаются также готовые решения с заданными на заводе параметрами. Устройства-моноблоки просто установить и обслуживать.

Единственное, что нужно сделать, – это выбрать такой моноблок, который подойдет именно к конкретному объекту.

Кроме того, бывает разделение по зоне обслуживания.

Общеобменная вентиляция

Общеобменная вентиляция в цеху

Обеспечивает циркуляцию воздуха в помещении или в целом здании, равномерно удаляя старый и распределяя новый по всему пространству.

Локальная вентиляция

Местная вентиляция на рабочем месте

Работает только в какой-то одной зоне. Например, в фундаментах частных домов делают отверстия для приточно-вытяжной вентиляции подвала.

Это никак не влияет на микроклимат внутри самого дома, а имеет отношение только к подвальному помещению.

В чем заключаются особенности вентиляции цехов?

Естественная вентиляция происходит благодаря разности температур и теплового напора. Она может быть неорганизованной (проветривание) —  поступление и удаление воздуха происходит через окно, форточку, фрамугу, другие проемы и др. Организованная вентиляция (аэрация) осуществляется с использованием аэрационных фонарей, если они есть, либо специальных каналов или шахт.

Благодаря возможностям механической вентиляции воздух, поступающий в помещение, можно изменить по таким параметрам как: влажность и температура, очистить его от пыли, газа, примесей.

Когда вредные вещества, тепло и влага распределяются по всей площади производственного помещения, необходимо применение общеобменной вентиляции. В таких ситуациях применение местных отсосов не эффективно и не обосновано. Задача такой системы — поддержание воздуха рабочей зоны на уровне допустимых по гигиеническим и санитарным нормам показателей.

Справиться с задачей очистки конкретного рабочего места помогают приборы для местной вентиляции. Такие устройства включают отсосы открытого типа с защитно-обеспыливающими кожухами, вытяжные шкафы, бортовые отсосы, шарнирно-телескопические отсосы, перемещаемые отсосы, вытяжные зонты, укрытия-боксы, камеры и кабины.

В соответствии с принципом работы устройства для притока воздуха позволяют обработать поступающие воздушные массы: подогреть/охладить, увлажнить/высушить, очистить от пыли и газов. Вытяжные устройства вентиляции направлены на удаление отработанного воздуха.

Расчет естественного воздухообмена в квартире и частном доме

Важно правильно рассчитать количество приточных клапанов и их производительность. При расчете воздухообмена учитывают санитарные нормы, площадь помещения и кратность воздухообмена

На сегодняшний день действуют следующие нормы воздухообмена для жилых домов:

• для жилых комнат площадью не более 20 кубов – 3 м³/ч на каждый квадратный метр;
• санузел – 50 м³/ч для совмещенных помещений и 25 м³/ч для раздельных;
• кухня – 90 м³/ч для помещений с газовой плитой и 60 м³/ч для кухонь с электроплитой;
• кладовка – один объем помещения в час;
• котельная с твердотопливным котлом – более 100 м³/ч;
• домашний спортзал – 80 м³/ч;
• сауна – 10 м³/ч.

Расчет требуемого воздухообмена

Расчета воздухообмена с учетом отсутствия выброса различных веществ определяют на основании следующих данных:

• габариты и площадь объекта;
• количество находящихся людей;
• температура и влажность воздуха;
• источники тепла (электрические приборы, станки и другое технологическое оборудование);

Важно: Расход воздуха на одного человека составляет не менее 30 м3. В случае выделения вредных веществ при различных технологических процессах, производительность вентиляции рассчитывается исходя из вида и количества загрязнений, поступающих в сооружение

Объем воздушных потоков необходимый для обеспечения допустимых условий рассчитывают:

В случае выделения вредных веществ при различных технологических процессах, производительность вентиляции рассчитывается исходя из вида и количества загрязнений, поступающих в сооружение. Объем воздушных потоков необходимый для обеспечения допустимых условий рассчитывают:

• для помещений с избыточным тепловыделением (требуют максимальную производительность оборудования, определяют летом с учетом солнечной теплоты);
• в зданиях с повышенными показателями влажности;
• в местах выделения газов и пыли, проникающих в рабочие зоны, с учетом снижения их концентрации до предельно допустимой нормы.

Зачастую в сооружениях производственного назначения выделяется несколько видов загрязнений, которые виляют на организм и оказывают токсичный эффект. Однородным эффектом обладают углеводород, азотная, серная кислота, угарный газ, аммиак и прочие.

Вывод: Принудительная вентиляция позволяет перемещать воздушные массы на большие расстояния, а также регулировать количество и направление потоков независимо от окружающих условий, что актуально для зданий данного назначения. Предварительно нагретый отфильтрованный воздух с улицы поступает взамен отработанному.

Установка и правила эксплуатации

Виды систем кондиционирования воздуха разительно отличаются по способу монтажа и возможностям пользования. Общие конструктивные системы устанавливаются на начальной стадии строительства. Вентиляция и системы кондиционирования благоприятствуют поступлению чистого воздуха и его очистке. Также они поддерживают противопожарный регламент.

Разработка вентиляции происходит с учетом следующих условий:

• основной функцией является обеспечение свежим воздухом и отток загрязненного для создания комфорта и безопасности;
• своевременное удаление вредных компонентов в кислороде посредством монтажа фильтров;
• датчики системы ответственны за вывод излишней влаги, так как она негативно отражается на самочувствии людей, а также влияет на безопасность конструкции здания;
• независимость от погодных и климатических условий при кондиционировании.

На планировке обозначаются места установки блоков и прохождение трасс

Проектирование систем вентиляции и кондиционирования для объектов жилого, общественного и промышленного назначения осуществляется с учетом архитектурных особенностей зданий и в соответствии с СНиП. Квалифицированный монтаж таких систем производят специализированные компании и центры, которые в дальнейшем занимаются их обслуживанием.

Они предоставляют услуги по всем этапам:

• обследованию объекта;
• проектированию;
• подбору и поставке оборудования;
• монтажу оборудования;
• подключению систем управления;
• пуско-наладочные работы;

Предоставляемое центрами техническое обслуживание систем вентиляции и кондиционирования включает в себя как плановую профилактику (осмотры, чистку, замену фильтров) и текущий ремонт, так и аварийные вызовы.

Для создания комфортного микроклимата в общественных и производственных помещениях недостаточно одной вентиляции, необходимо совмещение ее с кондиционированием.

Устали читать? Посмотрите обучающее видео по системам кондиционирования:
