Порядок и технология установки светильников всех видов

Расчет числа точечных светодиодных светильников по мощности

Третий способ самый простой. Но сразу нужно оговориться, что он относится в первую очередь к точечным светодиодным светильникам для жилых комнат со стандартной высотой потолков. И не стоит его распространять на другие виды ламп и помещений.

Расчет основан не на минимальных значениях, а из опытных данных и отзывов продавцов и покупателей светодиодной продукции. Вам не понадобится при себе иметь всякие таблицы, знать коэффициенты и т.п.

Подсчитать все можно, даже непосредственно находясь в магазине у витрины с продукцией.

Здесь нужно придерживаться простого правила – для создания по-настоящему комфортного освещения, необходимо 5Вт светодиодной мощности на 1м2 площади комнаты.

Если исходить из этой “нормы”, то такая яркость будет устраивать 90% всех пользователей. При этом у вас, благодаря запасу, останется широкий диапазон регулирования светом при использовании диммеров.

Рассмотрим это на конкретном примере. Допустим, у вас есть зал или спальня с размерами:

4м ширина

5м длина

Ваша задача установить в этой комнате достаточное количество точечных светильников GX53.

Каким образом производится расчет? Во-первых, нужно определиться, будет ли в этой комнате люстра или нет.

Монтаж люминесцентных светильников от 380 р.

Светильники с люминесцентными лампами применяются для установки в бытовых, офисных и производственных помещениях. К преимуществам светильников такого рода можно отнести относительно низкую стоимость, надежность работы и ремонтопригодность. Благодаря дизайну корпусов, выпускаемых с разнообразными конструктивными элементами, выбор подобных светильников очень большой.

По способу подключения различают осветительную арматуру тупикового и транзитного типа. Установку люминесцентных светильников производят таким образом, чтобы на одной линии освещения не было более десяти штук. Монтаж светильников в помещениях, имеющих высокие потолки, выполняется с помощью подвесов или тросов.

Подключение люминесцентных светильников

Подключение люминесцентных светильников к линиям освещения выполняется несколькими способами. Для этого используют стартеры и дроссели, которыми комплектуются светильники с люминесцентными лампами. Для фиксации и установки ламп в светильнике применяют поворотно-пружинные ламподержатели. При установке и замене люминесцентных ламп следует быть внимательным, чтобы не повредить колбу и выводные контакты лампы.

Для работ по установке светильников необходимо пригласить на дом мастера. Опытный электрик надежно установит и правильно подключит осветительный прибор. Среднее время на подключение люминесцентного светильника зависит от уровня профессиональной подготовки, длины питающего провода, способа и высоты крепления прибора освещения.

Особенности светильников с люминесцентными лампами

В состав светильника входит корпус, на котором закреплены элементы ПРА (пускорегулирующей аппаратуры), ламподержатели, рассеиватель и крепеж, состоящий из пластмассовых дюбелей и винтов или шурупов. Схема подключения светильника указана на паспорте изделия. Иногда схема дублируется на корпусе светильника. При покупке светильника следует учесть, что люминесцентные лампы нужно приобретать отдельно.

Перед покупкой ламп, нужно определить для каких целей и в каких условиях будет эксплуатироваться светильник. Первая буква на аббревиатуре лампы означает, что она люминесцентная. Следующие указывают на цвет излучения. В конце буквами обозначаются конструктивные особенности лампы. Цифры на колбе указывают мощность лампы в ваттах.

Транспортировку люминесцентных ламп следует выполнять в специальной закрытой картонной коробке с выполнением мер осторожности. Каждая лампа упаковывается в индивидуальную тару

В случае повреждения колбы, необходимо провести тщательную уборку осколков колбы с использованием химических средств. Для защиты органов дыхания нужно использовать респиратор. Органы зрения защищаются специальными очками. Разбитые лампы помещаются в металлический контейнер и вместе с отработавшими лампами отправляются на демеркуризацию (утилизацию).

Типы крепления люстр

Существует несколько способов креплений люстры к потолку. Определить, какой из них подходит в каждом конкретном случае, можно в зависимости от вида осветительного прибора:

  • Крюк. Такой вид крепления, как монтаж на крюк, является самым надежным и самым распространенным. Производится он просто: в бетонной плите потолка проделывают отверстие подходящей ширины, в которое ввинчивается металлический крюк, на него подвешивается светильник. Преимущества данного способа очевидны: заменить осветительный прибор на другой будет очень просто, к тому же расстояние между люстрой и потолком хорошо прячется в стакане люстры вместе с проводами.

    Крепление люстры с помощью крюка является самым простым способом.

  • Монтажная планка. Такой тип крепления подразумевает подвешивание люстры на специальную тонкую планку, прикрученную вплотную к потолку. Это более сложный процесс, чем монтаж с помощью крюка. Однако, он имеет свои плюсы: с его помощью подвесить светильник можно вплотную к потолку, что позволяет надежно спрятать проводку.

    Монтаж при помощи планки более сложный, но имеет свои преимущества

  • Крестовая планка. Представляет собой прочное крепление. Такая планка может выдержать тяжелые и массивные люстры, поскольку ее толщина и форма креста значительно усиливают надежность.Монтаж на крестовую планку подходит для массивных светильников и люстр

Крепление настенных бра и светильников производится на шурупы или гвозди непосредственно на стену. Для этого на корпусе предусмотрены специальные отверстия, а крепежные материалы, как правило, прилагаются в комплекте.

Оптимальный цвет под интерьер, не раздражающий глаза

Прямого ответа на вопрос о том, какой цвет лучше, нет. Выбор зависит от нескольких параметров:

  • Использование помещения.
  • Цель.
  • Комната.

К примеру, при освещении картин и декоративных элементов настроение и восприятие могут меняться в зависимости от используемых оттенков. Если цветовая температура подобрана качественно, освещение почти не меняется. Нужно понимать, какой эффект получится от той или иной лампочки.

Даже при чтении не нужно использовать только настольную лампу. Всегда нужно включать и верхний свет, хотя бы на половину. Рекомендуется заранее подумать о том, как используется цвет.

Рекомендации по освещению натяжного потолка

Особенности материала накладывают определенные ограничения на используемые приборы. ПВХ-плёнка плавится при повышении температуры до 60-70°C, ткань — около 80°C.

Поэтому лампы накаливания с натяжным потолком сочетаются плохо. Можно брать только маломощные — до 40 Вт. А для галогеновых ограничения ещё строже — не выше 35 Вт.

С натяжными полотнами рекомендуется использовать светодиодные или энергосберегающие лампы, которые не нагреваются во время работы. Из них предпочтительнее первый тип, они более долговечны и потребляют меньше электричества. Энергосберегающие лампы эффективны только при постоянной работе, во время включения потребляют много электроэнергии и не сразу разгораются до полной мощности.

Потолочные светильники распределяют по поверхности равномерно или группами, подсвечивая определенные зоны. Составляя схему расположения, учитывают минимальные расстояния:

  • от края полотна должно быть не меньше 20 см;
  • от шва (если плёнка спаяна) — 15 см;
  • между соседними приборами — 30 см.

Читайте подробнее: Как расположить точечные светильники на натяжном потолке

Светильники крепятся не к тонкому полотну, а к перекрытию через закладные платформы, которые монтируют заранее. Поэтому выбрать модели, рассчитать количество приборов и разработать схему их расположения необходимо до установки натяжного потолка.

Достоинства и недостатки

Понять выгодность освещения с помощью точечных светильников можно после рассмотрения всех преимуществ:

  1. Частичная освещенность комнатного пространства. Иногда возникает необходимость осветить не все участки помещения.
  2. Отсутствие тени. Поток света создается над головой и в других частях помещения, что приводит к значительному уменьшению тени.
  3. Равномерное освещение. Такие осветительные устройства можно аккуратно встроить в любых частях помещения, за счет чего достигается полное освещение.
  4. Экономность. Потребление электроэнергии одним точечным светильником меньше, чем большой люстрой.
  5. Подходят под любой интерьер. Благодаря своим маленьким размерам экономят пространство, прекрасно вписываются в разные интерьеры.
  6. Качественное яркое освещение. Достигается в следствие рассеивания света под небольшим углом (около 30°).
  7. Большой срок годности.
  8. Высокая безопасность точечной системы освещения. Ток подается с напряжением 12 В.
  9. Цветовая разновидность световых потоков. Можно экспериментировать со светом, чтобы увеличить привлекательность интерьера.
  10. Низкая цена. Стоимость люстры намного больше, чем нескольких маленьких приборов.


Точечные светильники для гипсокартона Точечное освещение не является идеальным, так как имеет некоторые недостатки:

  1. Сложная организация и проектирование. В связи с тем, что осветительная система включает в себя большое количество приборов, то ее проект отличается сложностью.
  2. Необходимость специального оборудования. В случае использования 12-ваттных лампочек, нужны блоки питания или трансформаторы.
  3. Требуется дополнительный кабель.
  4. Не подходят для всех видов помещений. Это касается комнат с низкими потолками, которым из-за большого размера не соответствуют определенные системы точечного освещения.

Из этого списка очевидно, что отрицательных характеристик точечного освещения намного меньше. В большинстве индивидуальных случаев они совершенно несущественны.

Вам это будет интересно Особенности измерения в люменах и ваттах

Степень и класс защиты светильников

Светильники в ванной комнате и санузле обязательно должны иметь защиту от повышенной влажности и брызг воды. Степень защиты светильников— IP 54 и выше. Расшифровка значений IP приведена в таблице «Класс защиты светильников от проникновения твердых предметов и воды (IP)».

Таблица «Класс защиты светильников от проникновения твердых предметов и воды (IP)».

Цифровое
обозначение
Защита
Перваяцифра IP (Xx) — защита от посторонних твердых тел и пыли
Защиты нет
1Защита от твердых тел размером >50 мм
2Защита от твердых тел размером >12,5 мм
3Защита от твердых тел размером >2,5 мм
4Защита от твердых тел размером >1 мм
5Частичная защита от пыли
6Полная защита от пыли
Втораяцифра IP (xX) — защита от воды
Защиты нет
1Защита от капель конденсата, падающих вертикально
2Защита от капель конденсата, падающих вертикально
3Защита от капель, падающих под углом до 60°
4Защита от капель, падающих под углом до 60°
5Защита от струй, падающих под любым углом
6Защита от динамического воздействия потоков воды (морская волна)
7Защита от попадания воды при погружении на определенную глубину и время
8Защита от воды при неограниченном времени погружения на определенную глубину

Клеммники Wago и прокалывающие зажимы

Соединение проводов лучше выполнять с помощью небольших приспособлений – клеммников и прочих зажимов. Их рекомендуют использовать практически все электрики. Соединение получается плотным и надежным.

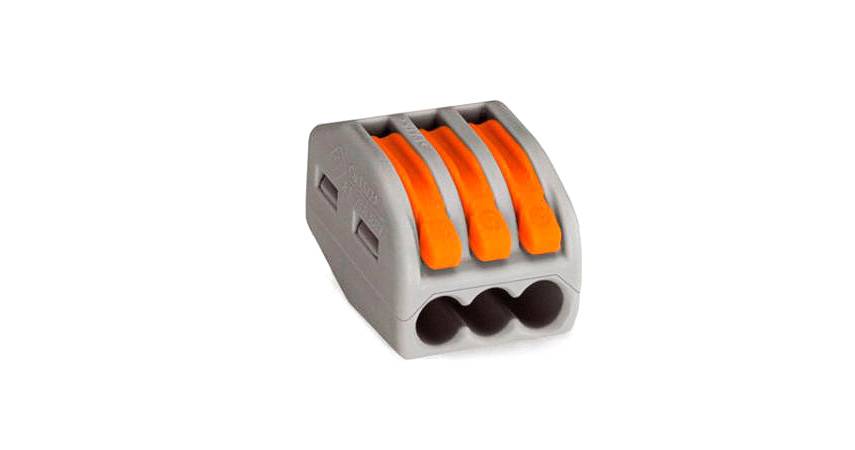

Специализированные клеммники бренда Wago являются плоскопружинными зажимами нового образца. После соединения контактов устройство равномерно распределяет давление на поверхность провода. Сопротивление при этом стабилизируется.

В профильных магазинах строительных материалов можно найти клеммники таких разновидностей:

  • одноразовые;
  • многоразовые;
  • соединяющие незачищенные провода.

Последний тип устройства появился сравнительно недавно. Его можно разбирать и обслуживать многократно.

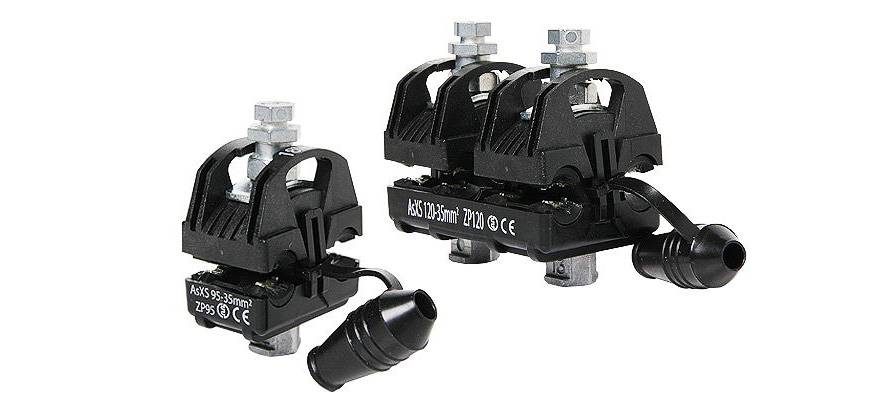

Прокалывающие зажимы также пользуются большим спросом. Они просты в использовании и стоимость их невысока. К примеру, модель ЗПО 16-95 считается наиболее покупаемой среди профессионалов. Она надежна и долговечна.

Монтаж внутреннего электрического и наружного уличного освещения

Для начала, перед тем как выполнять монтаж электрического освещения, необходимо составить схему расположения светильников и выключателей.

После того как схема составлена, начинают непосредственный монтаж уличного освещения. При проектировании учитывает количество и расположение осветительных приборов. Монтаж наружного освещения начинается с прокладки силового кабеля.

В зависимости от участка сети можно применять двух- или трехжильные провода. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше брать гибкий провод, например ПУГНП.

Помните также, что на освещение желательно ставить отдельные коробки: это придаст проводке аккуратный вид и избавит от путаницы с розеточными сетями. Подробно монтаж внутреннего освещения рассмотрен далее на этой странице.

Варианты установки

В строительстве применяются три способа установки, предусмотренные заводами, выпускающими осветительное оборудование. Небольшие компактные люстры можно повесить на крючках, утопленных в несущей конструкции. Приборы весом от пяти килограммов требуют дополнительного применения анкерных болтов. Аппараты другого вида устанавливаются на кронштейн или специальную планку, что привинчивается непосредственно к верхней части помещения.

Крюковое соединение

Чтобы установить прибор с малым весом, подойдут крючки-саморезы, вкручиваемые в потолок. Убедившись в прочности конструкции, на этот крюк можно повесить петлю или металлическую цепь, предусмотренную строением люстры. Подобный метод установки применяется только для зданий с потолками из дерева или бетона – в них можно с легкостью просверлить отверстие, закрепив внутри дюбель.

Крюковое соединение запрещено использовать для гипсокартонных поверхностей – их низкая прочность приведет к падению осветительного прибора под собственной тяжестью. Наличие электричества в месте монтажа также требует тщательной изоляции металлических деталей.

Крепление на анкер

Большую и тяжелую люстру можно повесить на анкерном крюке, просверлив в несущей конструкции отверстие соответствующего диаметра. Такая распорка разойдется в стороны и надежно заклинит светильник. Наличие торчащих крюков и выступающих соединительных элементов портит внешний вид потолков комнаты.

Чтобы проведенная отделка хорошо вписалась в дизайн помещения, рекомендуется проводить крепление светильников с декоративными чашами, скрывающими монтажную арматуру.

Планки и кронштейны

Некоторые заводы ведут выпуск осветительного оборудования, оснащенного кронштейнами. Это обеспечивает простоту установки купленной люстры и повышает общую скорость отделочных работ. Для правильного монтажа понадобится прижать светильник к месту будущего расположения и убедиться в том, что его декоративные элементы плотно прилегают к несущей поверхности. После этого на потолке нужно разметить область под кронштейн, приложив его таким образом, чтобы он не мешал подключению проводов.

Когда поверхность размечена, в ней сверлятся отверстия под дюбеля. Чтобы надежно закрепить монтажную планку, понадобится совместить отверстия в ней со сделанными дырками и вкрутить туда шурупы подходящего диаметра. Аналогичным образом проводится соединение отверстий светильника и кронштейна с последующим закреплением шурупов декоративными гайками.

Задняя крышка

Компактные агрегаты или приборы с малым весом можно монтировать на потолках или стенах без их предварительного сверления. Если светильник оборудован плафонами или другими дополнительными элементами, перед началом работ их придется снять. Это защитит их от повреждений в ходе падения, снизит вес приборов и существенно облегчит отделку.

Как установить встраиваемый светильник

Для установки, сначала необходимо составить план:

  • Рассчитать уровень освещения в помещении (количество ламп, умноженное на мощность светильника и деленное на 20, ответ – количество квадратных метров, которые в силах осветить изделие)
  • Учесть все источники света в комнате (люстру, бра, торшеры и проч.)
  • Наметить расположение элементов освещения в потолке (фигурное, линейное, звездное небо, точечное и т.п.)
  • Приобрести сам светильник

ВАЖНО: Не вырезайте дыру в потолке до покупки самого светильника – вырезанное отверстие может не совпасть с указанным в характеристиках модели. В идеале — установка натяжных потолков и освещения проводится параллельно друг другу

Проводка

Установка и подключение проводов является неотъемлемой частью монтажа. Требуется:

Наметить чертеж схемы, где отмечается число светильников, трансформатор (при наличии), выводы к выключателю.
Подобрать провод

Важно найти изолированный, защищенный от влаги провод. Рекомендуются ШВВП или ВВГ 3×1,5, поскольку они используются в первую очередь для подключения и выдерживают влажность воздуха до 98% и температуру до 35 градусов

В нашем климате это оптимальные показатели. Также эти провода подойдут для монтажа в ванной комнате, поскольку выдерживают нахождение в помещениях с повышенной влажностью.
Расположить сеть электропитания под потолком (натяжным, гипсокартонным и т.п.).

Основные типы крепления потолочных светильников

Крюк

Монтаж на крюк – самый надёжный, а потому и самый популярный вариант крепления осветительного прибора к потолку. Выполнить его довольно легко: в бетонном основании потолка требуется проделать отверстие нужного диаметра, далее в него ввинчивается крюк, на который и будет подвешена люстра.

Крюковые крепления светильников допустимо использовать и в помещениях с натяжными потолками. Здесь в качестве удерживающего механизма выступают дюбель и шуруп, у которого вместо головки специальный крючок. Такой шуруп должен максимально плотно закрепляться в потолочном перекрытии. После монтажа удерживающего механизма провода светильника подключаются к источнику питания, а сама люстра подвешивается «ушком» на смонтированный крючок.

Среди преимуществ данного способа монтажа – простота замены одного светильника на другой и возможность размещения на потолке приборов, имеющих большой вес и габариты. Кроме того в стакане люстры отлично «прячутся» все провода, питающие источник света.

Недостаток у крепления на крюк только один – люстру никак не получится установить таким способом вплотную к потолочному полотну. Это критично в основном для помещений с невысокими потолками, но в них в принципе нецелесообразно размещать подвесные люстры. Подобные осветительные приборы «крадут» слишком много свободного пространства, да и просто неудобны в повседневной эксплуатации, если располагать слишком низко над головами пользователей помещения.

Монтажная планка

Этот способ монтажа предполагает крепление светильника вплотную к потолочному полотну. Для этого специальная металлическая планка привинчивается к потолку несколькими саморезами, после чего производится подключение проводов и выключателя. Сам светильник устанавливается в прорези, сделанные на планке, проводка и крепёжные элементы закрываются декоративной коробкой.

Светильники и люстры, монтируемые на планку на натяжные потолки, крепятся к потолочной поверхности при помощи деревянных брусков. Их заводят за декоративное полотно и привинчивают непосредственно к бетонной плите так, чтобы крепление светильника вышло вровень с натяжным потолком. Далее стандартным способом монтируют люстру.

Тип монтажа «на планку» является более сложным по сравнению с крюковым креплением, однако он даёт возможность разместить люстру прямо на потолке, то есть сэкономить пространство помещения. У этого способа есть существенные недостатки, в числе которых трудоёмкость замены светильников и большая по сравнению с крюковым креплением площадь для установки крепёжных элементов.

Крестовая планка

Планка с крестовым креплением используется в основном для установки тяжёлых и крупногабаритных потолочных светильников. Суть этого способа состоит в том же, что и у монтажа на стандартную планку.

Отличие – лишь в конструкции самих планок: у крестового варианта имеется четыре точки фиксации, у обычного – только две.

Установка светильников с использованием крестовой планки на натяжные потолки может выполняться двумя способами:

  • через отверстие под монтаж всего «креста» целиком. Этот способ актуален для приборов, практически вся конструкция которых будет «утоплена» в потолочное полотно (иначе сквозь отверстие будет видна бетонная плита, проводка и элементы крепежа);
  • через пять небольших отверстий, из которых четыре предназначаются под точки фиксации по лучам планки и одно центральное – для подключения проводки. Этот способ подходит для большинства разновидностей потолочных светильников.

Крепление люстры на крестовую планку – надёжный, но довольно трудоёмкий способ монтажа. Выбирая такой вариант установки, нужно помнить, что менять светильники целиком в дальнейшем будет достаточно проблематично.

Монтаж электропроводки для подключения точечных потолочных светильников

После закупки необходимых материалов и составления схемы переходим к самому процессу установки потолочного светильника.

Перед тем как приступить к монтажу светильников, обозначьте места, куда они будут установлены и точки крепления проводов. Для этого воспользуйтесь маркером черного цвета. Чтобы исключить провисание, провода закрепляйте с шагом 40-50 см.

Для этого существуют специальные дюбель-хомуты и гвоздевые скобы различных размеров. Для закрепления дюбель-хомута нужно просверлить отверстие, надеть дюбель на хомут и забить гвоздь. Расстояние между светильниками должно составлять не менее 50 см.

Приготовьте все необходимые инструменты:

  • электрическую дрель и насадку к ней в виде круглой режущей коронки;
  • кусачки;
  • пассатижи;
  • набор отверток;
  • монтажный нож;
  • изоленту;
  • очки, способные защитить глаза от пыли.

Независимо от того, какой тип светильника для потолка вы предпочли, монтажные работы проводятся в три этапа.

  1. Просверлите в потолке отверстие нужного диаметра (диаметр, необходимый для установки светильника, указан на коробке со светильником).
  2. Выньте в получившееся отверстие кабель подводки электропитания. Зачистите его, а затем подключите к светильнику.
  3. Вставьте в светильник лампу, затем отогните «усики», необходимые для крепежа и вставьте светильник. Усики разогнутся, а светильник надежно закрепится в потолок.

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

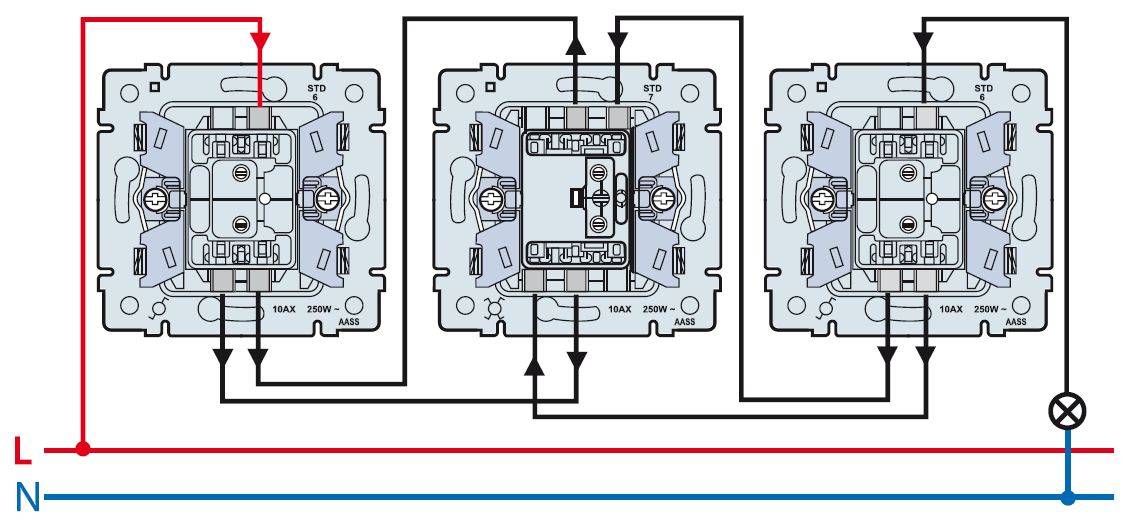

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

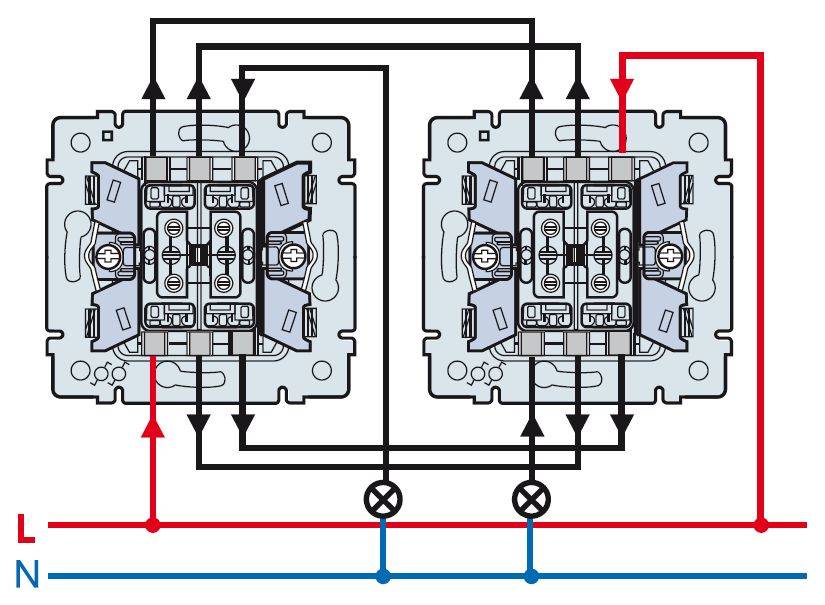

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Накладной и встраиваемый способы монтажа

Для накладной конструкции используют специальную планку или крестовину, которая идёт в комплекте с лампой. Крепёжными болтами планка прикрепляется к потолку, а на саму планку надевается люстра.

Встраиваемый тип установки приобрёл свою популярность с распространением подвесных потолков. Сложность монтажа заключается в том, что расположение светильников, чаще всего точечных, нужно определить заранее, до установки натяжного потолка.

Светильник GSA 32 можно встроить непосредственно в натяжной потолок или установить на гипсокартонную поверхность. Его технические характеристики:

  • материал — пластиковый корпус, закреплённый на металлической основе;
  • источник света — светодиоды;
  • степень защиты — IP20;
  • пожаробезопасность — категория А;
  • электробезопасность — категория II.

Способ монтажа модели «Новый свет» универсален, ее можно устанавливать как накладным и встраиваемым методом, так и заказать дополнительные элементы для подвесной установки.

Монтаж накладных точечных светильников

Светильники продают со всеми комплектующими. Устройства состоят из следующих элементов:

  • корпус;
  • монтажная планка;
  • лампа;
  • клеммы.

Последовательность монтажа в гипсокартонный потолок следующая:

Предварительно делается проводка к месту установки лампы. Концы жил заранее зачищаются и изолируются. Автомат на линию освещения в щитке и выключатель подачи питания при монтаже должны быть отключены.
В потолке по отметке вырезается отверстие, чтобы его размер перекрывался накладным светильником.
Извлекается кабель питания.
На потолке крепится монтажная планка и к ней присоединяется заземление. Через клеммную колодку подключаются провода питания. При этом должна соблюдаться цветовая маркировка (синяя — ноль, белая — фаза, желто-зеленая — земля).
Провода аккуратно укладываются, и корпус светильника фиксируется по бокам винтами к монтажной планке. Способ крепежа может быть и другим.
Устанавливается лампа. Она продается отдельно от светильника

Здесь важно, чтобы цоколь соответствовал патрону.

Техника безопасности


Аккуратность при работе с электрическими сетями является основой техники безопасности. Чтобы сохранить здоровье и жизнь, нужно соблюдать следующие правила:

  • Все работы проводятся только при выключенной электроэнергии. Ее можно отключить в распределительном щитке на входе.
  • Нужно убедиться, что тока на проводах нет. Это можно сделать с помощью индикатора. Если зафиксированы остатки напряжения, нужно подождать, пока остаточный ток пройдет. Если при повторных проверках напряжение фиксируется, следует обратиться к электрику.
  • Для работы мастеру потребуются индивидуальные средства защиты – диэлектрические перчатки и очки.
  • При установке светильника на потолок потребуется устойчивая лестница или стремянка.
  • Заранее нужно подготовить автономный источник света. Это может быть фонарик на лоб на батарейках или внешний источник света.
  • Все инструменты должны быть исправными и иметь заизолированные рукоятки.

Соблюдение перечисленных несложных правил поможет мастеру обезопасить себя и не получить повреждение электрическим током.

Монтаж светильников в производственных и складских помещениях.

В производственных, складских, бытовых помещениях применяется четыре
основных вида монтажа светильников.

Первый – когда светильники монтируются непосредственно на поверхностях
стен
и потолков помещения. Их корпуса жестко фиксируются с помощью дюбель-гвоздей.
Питающие кабеля или провода подводятся открыто, в кабель-каналах или трубах
или скрыто – в существующих пустотах стен и потолков. Наиболее приемлем такой способ в относительно
небольших помещениях с невысоким потолком.

В помещениях с высоким потолком часто применяется монтаж светильников на вертикальном
подвесе. Подвес осуществляется с помощью стального тросика или провода, один конец которого
жестко крепиться к потолку, а второй – к верхней части корпуса светильника.
Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков
по всей длине подвеса.

В длинных помещениях с высокими потолками светильники монтируются с помощью горизонтального подвеса
или стального перфорированного короба.
Горизонтальным подвесом может служить стальной трос или провод, туго натянутый с помощью специальных
устройств. Светильники крепятся к нему на всем его протяжении, при провисании осуществляется дополнительная
натяжка. Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков к струне.

Наиболее надежным считается монтаж светильников с помощью стального перфорированого короба.
Короб подвешивается к потолку, на нескольких горизонтальных подвесах. Светильники жестко фиксируются
к коробу, питающие кабеля или провода прокладываются в нем же, открыто.

Использование каких – либо материалов этой страницы,
допускается при наличии ссылки на сайт “Электрика это просто”.

Монтаж встраиваемого линейного светильника

Технология монтажа встраиваемых линейных светодиодных и люминесцентных светильников не имеет принципиальных отличий. Если необходимо сделать подсветку в потолке из гипсокартона, конструкция каркаса должна предусматривать углубление шириной от 5 см (зависит от высоты корпуса встраиваемого прибора). Потолок с линейной подсветкой, расположенной в такой нише, называют «парящим».

Процесс установки светильника состоит из нескольких этапов. Первый из них – проектирование схемы подключения

Для того чтобы не упустить ни одного важного момента, все задачи выполняют в соответствии с пошаговой инструкцией

Составляем схему подсветки потолка

Шаг 1. Исходя из приведенных выше норм освещения, определяют мощность и количество светильников.

Шаг 2. Выбирают вариант освещения потолка: «парящий», подсветка центральной части, боковая подсветка или др.

Цены на светодиодные светильники

светодиодные светильники

Подготовка к установке линейных ламп

Шаг 3. Берут лист бумаги и рисуют на нем схему, которая учитывает пропорции и размеры, а также расположение ярусов и фигурных выступов потолка.

Шаг 4. Используя свою фантазию или фото наиболее удачного дизайна освещения натяжных и подвесных потолков, определяют местоположение каждого осветительного прибора. Указывают все необходимые размеры и расстояния.

Шаг 5. Берут рулетку, угольник и маркер, делают разметку на потолке, ориентируясь на составленную схему.

Шаг 6. Далее нужно решить, как будет работать дополнительное освещение потолка — одновременно с люстрой или понадобится свой отдельный выключатель. После чего определяют местоположение выключателя на стене и делают отметку маркером.

Шаг 7. Соединяют все точки на потолке и стене прямыми линиями, которые послужат ориентиром для установки электрического кабеля (провода).

Шаг 8. Следующий этап – монтаж проводки. Вначале замеряют расстояние от базового потолка до нижнего уровня профиля (на этом уровне будут располагаться светильники).

Шаг 9. Согласно точкам разметки к потолку крепят пластиковые или металлические хомуты, которые будут удерживать провод.

Крепление кабеля дюбель-хомутами

Шаг 10. Укладывают провод через хомуты, формируя в местах монтажа приборов петлю, длина которой соответствует показателю, полученному в пункте №1.

Шаг 11. Разрезают каждую петлю в ее нижней части, снимают изоляцию с проводов, устанавливают клеммы.

Шаг 12. Подключают провод к электросети, устанавливают выключатель. Отключают помещение от электросети.

Шаг 13. Теперь остается только установить сами линейные светильники. Для этого снимают верхние панели светильников. Каждый прибор присоединяют к уложенным на потолке проводам в соответствии со схемой подключения, указанной в инструкции производителя.

Линейные светильники установлены, теперь остается только смонтировать подвесной или натяжной потолок

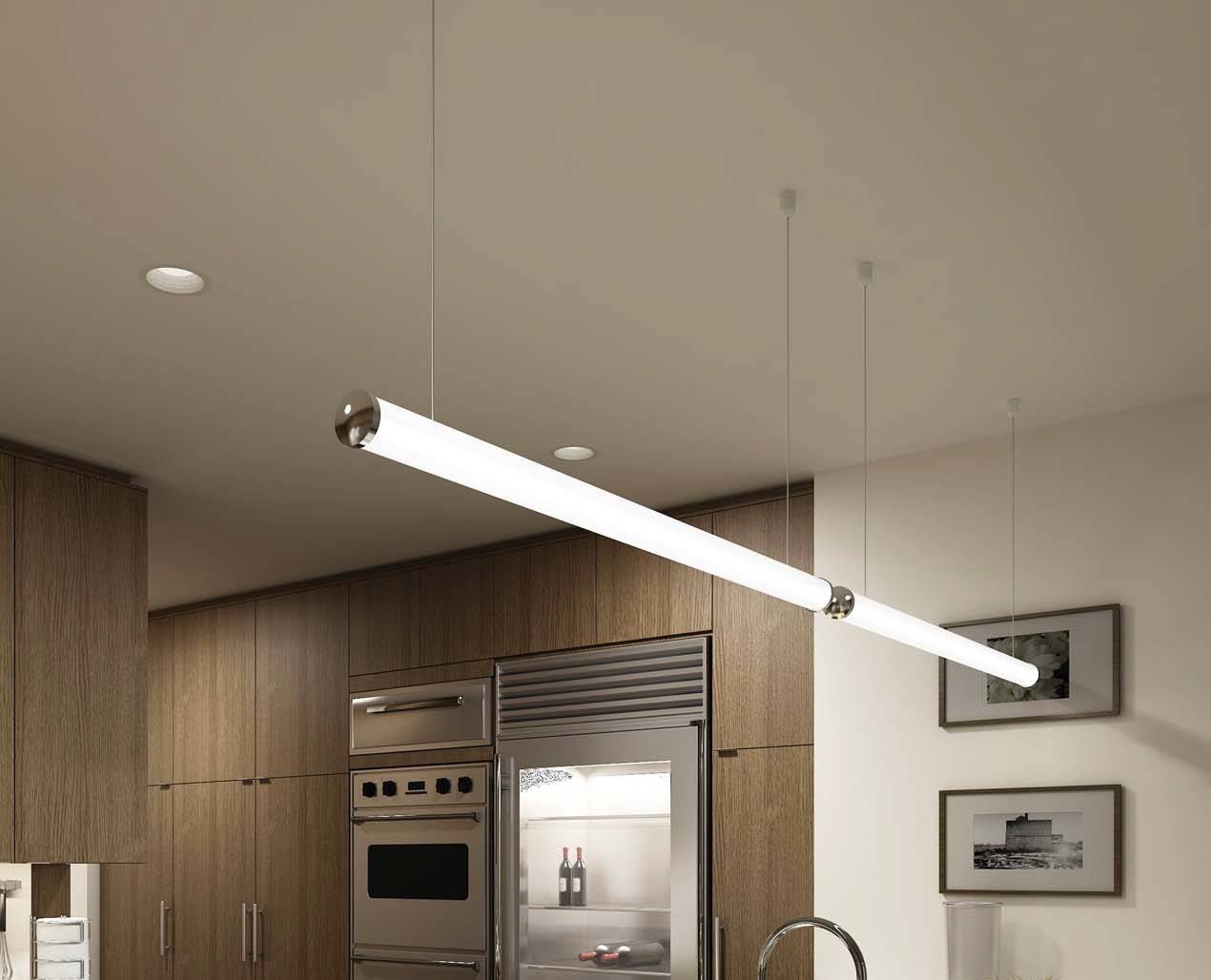

Альтернативный вариант — подвесные линейные светильники

Далее приступают к монтажу натяжного потолка или к обшивке металлического каркаса подвесной конструкции гипсокартоном. Во втором случае предусматривают отверстия для вывода точек освещения. Если монтируют натяжной потолок, после установки полотна в местах установки светильников вырезают отверстия нужного размера. Далее выводят светильники на уровень потолка и устанавливают на них верхние панели (рассеиватели).

Цены на LED-ленты

led лента

На этапе составления схемы подключения необходимо предусмотреть возможность доступа к прибору для замены ламп. Все соединения должны быть выполнены максимально надежно. Для обеспечения защиты контактов используют пайку или клеммные колодки.

Типы люстр

Можно выделить две основные разновидности, различные по своим конструкциям.

Классические (или подвесные)

Их можно применять в любых вариантах интерьера. Конструкция представляет собой один или больше плафонов, закреплённых на шнуре (цепи). На месте, где люстра фиксируется к потолку, имеется какой-либо декоративный элемент. Закреплять источник света нужно на потолочный крюк или планку.

Плафоньеры (потолочные модели)

Такой вариант подходит для интерьеров, выполненных в стиле хай-тек (либо минимализм), для помещений, где достаточно низкие потолки.

Конструкция представляет собой основание, плафон, отражатели и один (либо несколько) цоколей. Для изготовления рассеивателя (плафона) могут применяться стекло или пластик в форме плоской тарелки, чья конфигурация может варьироваться от самой простой до невообразимо-сложной. В данном случае люстра крепится к потолку за счет своего основания со специальными отверстиями.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
