Выбор вентиляционных труб для вытяжки: диаметр, размер, материал

Как спрятать гофру от вытяжки на кухне: решаем эстетический вопрос

Ещё одной распространённой загвоздкой, с которой сталкиваются домовладельцы после установки оборудования, является желание либо потребность скрыть трубу от взглядов хозяев и гостей. На самом деле, существует несколько решений данного вопроса, притом каждый из них по-своему интересен.

Пластиковый короб для вытяжки на кухне – дёшево и сердито

Самый простой способ, как спрятать трубу от вытяжки на кухне. Те, кто хотя бы раз закрывал проводку кабель-каналами, с удовольствием примут подобный вариант. Вы просто покупаете отдельно пластиковые сегменты, внутрь которых и помещается гофра. При желании можно подобрать короб, подходящий по цвету к вашему кухонному гарнитуру либо вытяжке.

Учтите, что использование крупных конструкций уменьшает полезную площадь на кухне

«Коробка» из гипсокартона – выбор опытных отделочников

Это решение в большей степени подойдёт для профессионалов, поскольку гипсокартон – хрупкий материал, требующий немало строительных навыков. Подобный метод также ворует часть свободного пространства, поэтому предварительно продумайте, как рациональнее расположить каркас и стенки.

Гипсокартон боится повышенной влажности, поэтому не забудьте обработать стенки водоотталкивающими веществами

Применение кухонной мебели или навесных потолков – дорого, но красиво

Ещё один эстетичный, но затратный способ – во время покупки кухонного гарнитура заказать отдельную полку с технологическими отверстиями, где можно будет расположить как вытяжку, так и гофру. Данное решение не только красиво смотрится, но и позволит использовать часть пространства для собственных нужд.

Стоит отметить, что наличие шкафчика определённого размера ограничит ассортимент доступной для покупки техники

Если у вас установлены навесные потолки, то можно воспользоваться пустым местом между потолком и плитами, расположив там трубу. При подобном выходе из положения гофра будет полностью скрыта от любых глаз.

К сожалению, при подобном монтаже усложняется ремонт и замена вентиляционной системы

Фасонные элементы для создания качественных каналов

Специализированные магазины предлагают пластиковые элементы вентиляции в широком ассортименте

Чтобы упростить определение с покупкой, изучите особенности типовых изделий, которые применяют для монтажа прямоугольных каналов:

Наименование изделия
Примечания
Плоский канал

Из этих элементов создают прямые участки вентиляционной системы. Необходимо точно рассчитать длину, чтобы оптимизировать затраты.
Соединитель основной

Такие фитинги применяют для быстрого и качественно создания единой трассы. Размеры подбирают в соответствии с габаритами каналов.
Соединитель переходной

Это изделий применяют для создания плавного перехода между прямоугольным и круглым участком трассы.
Соединительный элемент с клапаном

Заслонка опускается и перекрывает продвижение потока воздуха в обратном направлении. Устройство применяют для блокировки паразитного действия принудительных вентиляционных систем, чтобы предотвратить охлаждение помещений, проникновение неприятных запахов из центральной шахты в многоквартирном доме.
Колено переходное вертикальное

При выборе проверяют соответствие посадочных размеров.
Колено для прямоугольных каналов

С помощью этого изделия обеспечивают плавный поворот трассы вверх на 90 градусов.
Колено горизонтальное

Выполняет аналогичные функции при горизонтальном изменении направления канала.
Переход плоский

Этим элементом соединяют прямоугольные каналы с разными размерами поперечного сечения.
Переход «прямоугольник-круг»

Соединительный узел для стыковки каналов с разными формами в сечении

Следует обратить внимание на увеличение сопротивления при перемещении воздуха из круглой в прямоугольную часть канала.
Тройник плоский

Предназначен для соединения трех прямоугольных каналов.
Тройник фигурный

Используется для создания узла соединения двух плоских и одного круглого участка трассы.
Соединитель универсальный

С помощью этого элемента изменяют направление трассы в горизонтальной плоскости с углом в диапазоне 3-48 градусов.
Кронштейн

Этим держателем (с применением саморезов) канал присоединяют к стенам, другим плоским поверхностям.
Решетка защитно-декоративная

Ее устанавливают на торцах трассы для создания эстетичных выходов вентиляционных отверстий. В разборных конструкциях лицевая часть отсоединяется для упрощения очистки.
Пластина

Этот элемент оснащен фланцем

Пластину закрепляют саморезами на стене для подсоединения к центральному вентиляционному каналу.

Правила монтажа

Гофрированные воздуховоды самые удобные в установке. Врезка таковых выполняется без применения фасонных частей, с любыми изгибами. Гофротруба хорошо растягивается, поэтому одного отрезка может хватить на всю трассу.

К патрубку вытяжки гофра крепится при помощи пластикового хомута. Больше никакого крепежа не понадобится. Таким же образом другой конец крепится к бортикам вентиляционной решетки. Решетка прикручивается на саморезы к вытяжному отверстию в стене.

Воздуховоды из ПВХ режутся ножовкой по металлу на участки нужного размера.

Ножовка по металлу легко справляется с пластиком

Круглые и плоские пластиковые воздуховоды требуют дополнительных элементов для соединения между собой и при поворотах сети. Для их соединения используются двухсторонние муфты круглого либо прямоугольного сечения. Диаметр муфты немного больше диаметра трубы, поэтому она легко вставляется в неё. Для герметичности конструкции места соединения обрабатываются силиконовым герметиком.

К плоским вентиляционным коробам ещё прилагается фитинг. Так как в вытяжке патрубок круглый, в него нельзя сразу установить прямоугольный короб. Здесь используется специальный переходник, с одной стороны которого круглое отверстие для посадки, а с другой прямоугольное. Размер фитинга подбирается по величине воздуховода.

В определённых случаях для соединения вентиляционных труб с вытяжкой требуется её демонтаж. Потом вся конструкция в сборе устанавливается на место.

Основные элементы системы вентиляции

Система вентиляции состоит из следующих элементов:

1. Вентиляционный воздуховод. Подбор осуществляется в зависимости от требуемого сечения и размера. Проще использовать профильную пластиковую трубу на кухне для вытяжки, поскольку ее достаточно просто крепить. Типовые размеры воздуховодов прямоугольного сечения 60х120 мм и 60х204 мм.
2. Соединители. Они бывают равноценными и переходными. Последние используются для соединения пластиковых труб вентиляции разного размера, при этом переход осуществляется плавно.
3. Повороты. Применяются для изменения направления пластиковой трубы вентиляции в горизонтальной или вертикальной плоскости.
4. Тройники. Они имеют все выходы одинакового сечения и стандартный угол ответвления 90°.
5. Крепежные элементы. Используются с целью быстрого монтажа пластиковых труб для вентиляции.
6. Обратный клапан. Позволяет задавать требуемое направление движения потока воздуха. Чаще всего его используют в принудительной вентиляции при выключенном вентиляторе для предотвращения попадания воздуха с улицы.

Также существуют переходы с вентиляционных пластиковых труб прямоугольного сечения на круглые и другие специализированные изделия, позволяющие монтировать в доме систему воздухообмена своими руками.

Для монтажа вытяжки необходимы дополнительные элементы

Все дополнительные элементы подбираются с учетом размеров основной трубы.

Советы по установке

Чтобы упростить работы по монтажу вентиляционной системы, варочную плиту стоит разместить максимально близко к выходному отверстию вытяжного канала. Эта рекомендация связана с тем, что чем меньше длина воздуховодов, тем более эффективно будет работать вся система. Установлено, что каждый поворот трубы под 90 градусов снижает КПД на 10%.

Чтобы избежать вопросов в процессе работы, следует сначала провести расчет вытяжной системы и составить чертеж с указанием размеров всех элементов. На первом этапе выполнения работ предстоит подготовить трубы, нарезав заготовки требуемой длины, а затем зачистить их края.

Если вся конструкция будет крепиться в свободном пространстве, то ее можно предварительно собрать на полу, и обработать герметиком места всех соединений. В ситуации, когда часть системы будет располагаться в шкафу, необходимо установить сначала ее, после чего соединить с горизонтальной трубой с помощью углового колена. На последнем этапе воздуховод соединяется с выходным отверстием вытяжного канала с помощью специального фитинга.

Для крепления воздуховодов к стенам или потолку использовать саморезы нельзя. Применяются специальные хомуты, оснащенные резиновым уплотнением. Монтаж пластиковых вентиляционных труб не отличается высокой сложностью. С выполнением этих работ может справиться практически любой домашний мастер.

Воздуховод в интерьере кухни: возможности оформления и маскировки

Не каждая модель вентиляционного канала будет хорошо смотреться в интерьере. В этом отношении более удачным вариантом являются пластиковые трубы, которые можно выкрасить в цвет кухонного гарнитура или стен. Гофрированные же модели невозможно усовершенствовать с помощью красящих средств, поэтому необходимо знать некоторые хитрости их маскировки.

Чтобы скрыть вентиляционную трубу, можно закрыть его декоративным коробом из гипсокартона. Для начала делается металлический каркас, который крепят на стену над воздуховодом, затем его обшивают гипсокартоном и оформляют на свой вкус.

Преимущество такого метода состоит в том, что с помощью короба можно спрятать и вытяжку, к примеру, если она имеет встраиваемую конструкцию или не подходит к интерьеру. Конструкцию можно оформить с помощью декоративной штукатурки, краски, керамической плитки или обоев – любым способом, на который хватит Вашей фантазии

Не стоит перебарщивать с количеством украшений, ведь задача короба – замаскировать вентиляцию, а не акцентировать на себе внимание

Вместо гипсокартона для создания короба можно использовать и пластиковые профили. Они будут удачно смотреться в интерьере, где уже есть пластиковые элементы, к примеру, в оформлении потолка. Пластиковый короб зачастую можно купить в магазине, где продаются трубы для воздуховодов. В таком случае, Вы получите уже готовую конструкцию, которую можно смело крепить на стену.

Существуют и несколько вариантов маскировки трубы при помощи кухонной мебели. Чтобы скрыть воздуховод, проложенный под потолком, можно приобрести гарнитур с выступающим козырьком в верхней части, который будет создавать тень и скрывать видимую часть трубы.

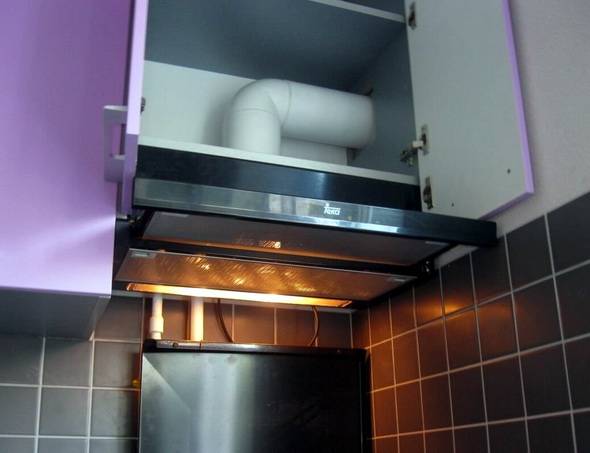

Более надежный вариант – отведение отдельного кухонного шкафчика, в который можно будет вмонтировать как саму вытяжку, так и трубы коммуникаций.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

Прямоугольные и круглые вентиляционные трубы

необычная труба овального сечения экономит место и лишена недостатков прямоугольных труб

Воздуховоды могут быть круглого или прямоугольного сечения. Круглые и прямоугольные вентиляционные трубы используются в приточной и вытяжной вентиляции с принудительной или естественной тягой. Существует 22 стандартных сечения круглых труб от 100 до 2000 мм. Трубы с внешними диаметрами более 500 мм относятся к категории крупных. Разрешено прокладывать прямые участки магистралей продолжительностью от 2,5 до 6 метров.

Трубы прямоугольного сечения производятся стандартных сечений от 100х150 мм до 1600х2000 мм с шагом 50 мм. Прямые участки магистралей могут быть не более 2,5 м длиной. Для соединения отрезков между собой, поворотов и разветвлений выпускаются фасонные элементы вентиляции соответствующих диаметров и форм.

Форма сечения подбирается в зависимости от размеров и назначения помещения. Так, в небольших комнатах с низкими потолками менее заметными будут плоские прямоугольные вентиляционные трубы. Хотя по аэродинамическим свойствам они значительно уступают круглым. Объясняется это тем, что углы создают сопротивление, увеличивают шум и снижают скорость движения воздуха. Поэтому прямоугольные трубы в вентиляции жилых помещений дополнительно изолируют.

Виды

От типа помещения, где планируется установка воздуховода, напрямую зависит выбор гофротрубы, а именно формы ее сечения, которые бывают:

• прямоугольные или квадратные;
• круглые или плоские (овальные).

Гофротруба с прямоугольным (квадратным) сечением обычно находит применение на различных предприятиях и заводах, служит хорошим вариантом для обустройства вентиляционных систем различных технических и складских помещений, а также мест общего пользования. Диаметр сечения у таких труб значительно больше, нежели у округлых.

Для домашнего использования, в частности, при обустройстве кухонной вентиляционной системы, оптимальным вариантом станет гофротруба именно круглой формы, обычно берут белую из ПВХ. Ее гораздо легче установить самостоятельно, а стоимость ее значительно меньше прямоугольной.

Различаются гофрированные воздуховоды не только по своей форме, но и по методу их изготовления.

Делятся они по данному критерию на два основных вида:

• каркасные;
• спирально-навивные гофротрубы.

Первый вид представляет собой основу из металлических колец и натянутой на них алюминиевой фольги или полимерной пленки. Такие трубы имеют свойство принимать свой первоначальный вид и не допускать деформации после растяжения на полную длину, а потому их считают наиболее гибкими.

Спирально-навивные воздуховоды изготавливаются по большей части из оцинкованной или нержавеющей стали, алюминия. Данный тип конструкции имеет большую стоимость по сравнению с гофротрубами первого вида (каркасными). Являются они наполовину гибкими из-за того, что вполне могут обеспечить растяжение в два или три раза, но не обладают свойством возвращаться в исходное состояние. Деформация останется неизбежной, даже если приложить усилия для придания такому воздуховоду необходимой формы.

Виды труб для вентиляции и их размеры

Чаще всего для монтажа бытовых приточных каналов вытяжки используют пластиковый прямоугольный трубопрокат. Их широко применяют в промышленности, где необходимо вывести воздушные массы насыщенные химическими веществами. Прямоугольные пластиковые каналы легко собираются из фасонных деталей конструкции.

Так же очень распространены круглые вентиляционные воздуховоды. Они отличаются большей эффективностью, нежели прямоугольные. Все дело в том, что в такой конструкции поток воздуха проходит под меньшим сопротивлением, если провести сравнение с прямоугольными конструкциями

Этот показатель нужно принять во внимание при расчете мощности вытяжной системы

Прямоугольные вентиляционные трубы преимущественно ставят в быту. При этом для них подбирают место, чтоб можно было спрятать канал под подвесной потолок. Типовые размеры прямоугольных трубопрокатных материалов для этой задачи составляют: 60х120 и 60х204 мм. Кроме этих используются и нестандартные размеры на 110х55 мм.

Размер диаметра круглых изделий составляет величину, которая была указана немного выше. ГОСТом разрешают устанавливать круглые изделия с размером диаметра от 100 до 2000 мм.

Гибкие пластиковые вытяжные сети бывают круглыми и прямоугольными, уже с названия понятно, что они отличается гибкостью, то есть они могут легко менять форму. Размер конструкции из данного материала может составлять от 15 до 20 метров.

Отличительная способность гибкого трубопроката заключается в том, что они могут быть смонтированы на конструкции со сложной формой. Любой другой воздухоотвод в данном случае потребует большого количества фасонных элементов. А гофра может менять свое направление в плоскости самостоятельно.

В промышленных помещениях гофрированные трубные изделия ставятся, как вспомогательные материалы для обустройства отдельных участков. Устанавливают такую трубу только в растянутом состоянии. При этом радиус загиба не может быть меньше, чем диаметр самого трубного изделия. Если вас интересует вопрос уместно ли использовать гофтрубы для вытяжки, то этот вопрос подробно раскрыт в этой статье.

Способы монтажа

Известно 3 варианта монтажа фасонных изделий и воздуховодов:

• фланцевый,
• реечный,
• при помощи уголка и шины.

Некогда популярный в СССР фланцевый метод монтажа теряет свои позиции. Для него потребуются фланцы 6 типоразмеров, для обработки которых нужен пресс с набором штампов, и еще один штамп для подготовки монтажных отверстий. Помимо всего, не обойтись без сварочного станка.

Создать такие условия можно лишь на предприятии. Затраты на приобретение штампов и гидравлического пресса с последующим обслуживанием окупаются при больших объемах производства. При изменении конфигурации воздуховода нарубленные фланцы уже не подойдут.

Главный недостаток реечного соединения кроется в низкой герметичности воздуховода. В данном случае порядка 30% воздуха уходит из вентканала через стыки. В таком случае фактическая производительность вентилятора должна превышать расчетную в полтора раза. К тому же в холодное время в местах утечек воздуха может произойти конденсация влаги.

Способ монтажа посредством шины и уголка, разработанный немецкой фирмой Metz, более эффективен с экономической и практической стороны. Для соединения изделий со стороной 80-1500 мм потребуется лишь 3 типоразмера шины с планкой 20-40 мм.

Рекомендации опытных мастеров

Для эффективной работы воздуховодов при монтаже следует соблюдать следующие правила:

• соблюдать диаметры трубы и вентиляционного отверстия;
• не превышать длину конструкции – 3 метра;
• не делать больше трёх изгибов и колен;
• стараться избегать углов 90 градусов;
• учитывать направление движения воздушного потока – от раструба к тонкому концу трубы.

Правильное направление воздушного потока

Воздуховоды из полимеров набирают популярность, постепенно вытесняя стальные аналоги. Для эффективной работы вентиляционной системы на кухне необходимо выбрать подходящий вариант. Правильная установка труб обеспечит долгую эксплуатацию оборудования.

Важные особенности монтажа

Ошибки при сборке и монтаже приточного вытяжного трубопровода могут перечеркнуть предыдущие старания по правильному подбору вытяжки, расчету необходимого сечения применяемых труб, выбору необходимых переходных и соединительных элементов

Чтобы вытяжная система работала правильно, следует обратить внимание на такие моменты ее монтажа:

• Собранная конструкция трубопровода не должна иметь прогибов. Если устанавливается гофрированная труба – ее растяжка должна быть максимальной.
• Вся вытяжная система должна заземляться для отвода статического электричества.
• Чтобы не повредить воздухоотвод при его прохождении через стены, используются специальные переходники и гильзы.
• Места всех соединений (между трубами, трубы и вытяжки, трубы и переходника вентиляционной шахты) обязательно должны быть обработаны герметиком.
• Загибы гофрированной трубы до радиусов, которые меньше диаметра применяемой гофры, снизят давление и, следовательно, эффективность работы системы отвода воздуха.
• Оптимальный трубопровод вытяжной системы имеет минимум изгибов и поворотов, его длина – до 3 м, углы изгибов – тупые.
• При большой длине воздуховода из гофры, через 1-1,5 м его необходимо фиксировать хомутами для предотвращения возможного раскачивания при работающей вытяжке.

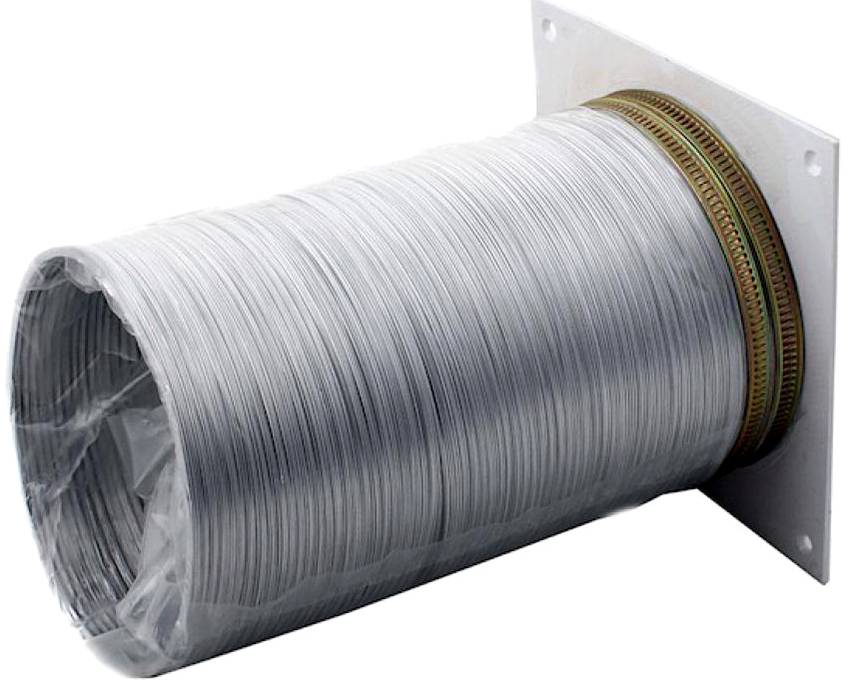

• Для соединения трубопровода с полостью вентиляционной шахты используйте специальную рамку с решеткой для приточной вентиляции, фланцем для крепления трубы и обратным клапаном. При работе вытяжки клапан закрыт и не допускает попадания загрязненного воздуха обратно в помещение. Когда вытяжка не работает, клапан открыт – происходит свободная циркуляция воздуха.

Поворот трубы под острым углом или на 90° неизменно понизит производительность всей системы на 10%. Несколько таких изломов сделают ее работу малоэффективной, хотя вытяжное оборудование будет работать с перегрузкой. Если нельзя изменить линию пролегания трубы, желательно увеличить ее сечение и мощность вытяжки.

Виды и отличия воздуховодов для вытяжек

Воздуховод для вытяжки условно можно разделить по следующим характеристикам:

1. По материалу, из которого изготовлен канал: пластик или металл.
2. По форме: круглый или прямоугольный.
3. По жесткости: гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

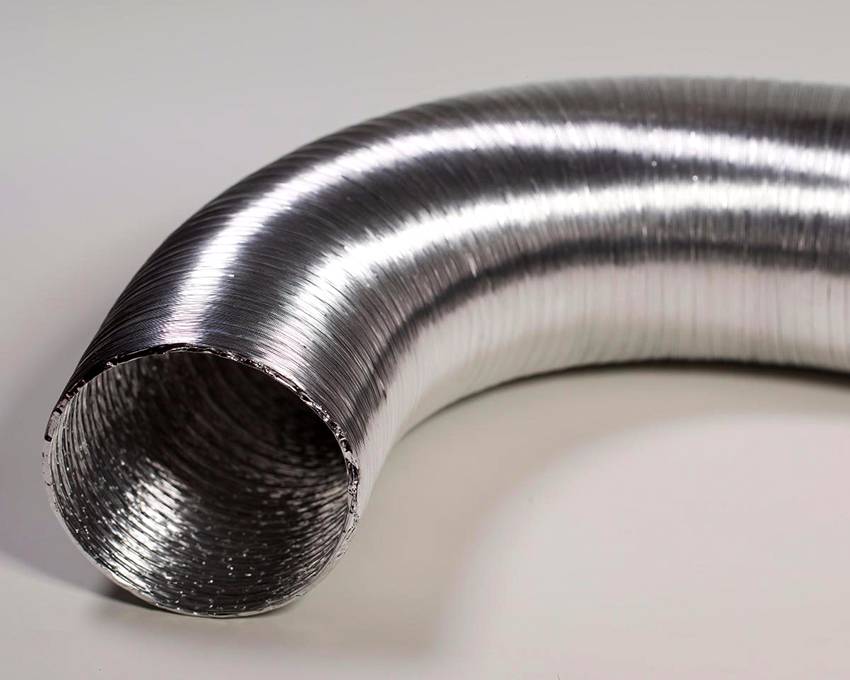

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

Гофрированный воздуховод в интерьере кухни

1. Диаметр 100 мм: около 90 рублей за метр.
2. Диаметр 120 мм: около 120-130 рублей за метр.
3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

• гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
• возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
• простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

• сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
• более быстрое загрязнение (чем у ПВХ-изделий);
• некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

• бесшумность (гладкая ровная поверхность не способствует возникновению шума);
• простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
• эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

• более сложный монтаж;
• выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
• невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
2. Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких моментах:

1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
2. Удобство монтажа. В этом плане явно проще взять гофру.
3. Цена воздуховода. Гофра обойдется чуть дешевле.

Советы и рекомендации, необходимые для процесса установки и покупки гофры под вытяжку

Конечный результат монтажных работ – это безукоризненное функционирование всей вентиляционной системы. Для его достижения специалисты рекомендуют придерживаться ряда правил:

Если установить слишком узкую трубу она будет создавать большую нагрузку на вентилятор

1. В тех случаях, когда отверстие вентиляции расположено на значительном расстоянии от вытяжки, трубу лучше размещать под самым потолком, что позволит исключить наличие острых углов в конструкции и, как следствие, обеспечит надежную и эффективную работу системы. Скрывать такую конструкцию лучше под навесным потолком.
2. Нужно ответственно подойти к выбору диаметра гофры: узкая труба приведет к большей нагрузке на вентилятор и ухудшит его работу.
3. Для круглых вытяжек нецелесообразно покупать трубу с прямоугольным сечением. Это негативно скажется на эффективности работы системы и потребует установки дополнительных переходников, которые, в свою очередь, также снизят проходимость воздуховода.
4. Алюминиевая гофра – универсальный материал, так как можно не опасаться за перегрев трубы. Ее можно использовать для каналов оттока продуктов сгорания при установке газовых водонагревательных колонок или котлов отопления. При этом сами нагревательные приборы будут работать долго и эффективно.
5. Трубы из стали применяют при обустройстве каминов, печей или других отопительных систем.
6. На покупке трубы не стоит экономить. Чем качественней продукт, тем дольше будет работать вентиляционная система.
7. Неправильная работа отводной трубы из некачественного материала может способствовать попаданию угарного газа в квартиру и повлечь за собой печальные последствия.
8. Длина воздуховода должна быть не более 3 м, а ее изгибы не должны превышать 90°.

Лучше отдать предпочтение гофре из алюминия, потому что она универсальна

В заключение

Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.

Необходимо пройти все этапы:

• ознакомиться с нормативными требованиями;
• выбрать типа воздуховода;
• определить нужный диаметр вытяжной трубы или размеры сечения;
• рассчитать длину;
• спланировать монтаж.

Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.

Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.
