Нормы вентиляции
Воздухообмен в помещениях парных и саун рассчитывается по нескольким нормативам.
Проконтролировать нормативные показатели можно только при использовании принудительной вентиляции. Естественный же воздухообмен зависит от природных факторов. Вентиляция в предбаннике проводится исходя из таких же норм воздухообмена, но также применяется минимальное количество воздуха для одного человека — 30 м3/ч.
Схема вентиляции в бане учитывает направление подачи и удаления потоков и соответствует следующим принципам:
- Свежий воздух подается близко от топки, предпочтительней сделать вентиляцию пола в бане для поступления кислорода в печь;
- Воздухораспределительные устройства (решетки и диффузоры) для организации воздухообмена изготавливаются из дерева, которое не выделяет вредные вещества при нагреве;
- При установке организуют дежурную вытяжку, которая будет работать в постоянном режиме в периоды между использованием парилки.

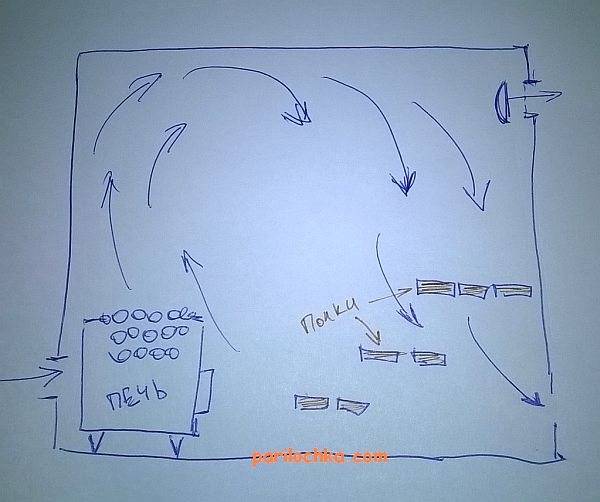

Схема вентиляции в бане
Вентиляция парной через фундамент
Конструкция постройки влияет на выбор вида системы вентилирования.
Пример вентилирования парной через фундамент
Раньше в рубленых банях вентиляции не было, либо она применялась в простейшем виде. Воздух из парильного отделения выходил через поддувало печи, которая была установлена здесь же. Поступление свежего воздуха осуществлялось через, приоткрытую на 5 мм, дверь. Конструкция бани была такова: парная, моечная и печь в одном помещении.
Как работала вентиляция в парилке раньше
Чтобы печь работала как вытяжка, надо устанавливать ее так, чтобы поддувало было ниже половых досок. Следует учитывать, что вентилирование через печное поддувало идет только в период горения огня в печи. Если используются печи с кратковременной работой, без применения усовершенствованной системы вентиляции не обойтись.
Вот еще одна схема, которая поможет тем, у кого печь металлическая. Основой вентиляции парной является сама горящая печь. Она должна вентилировать не только баню, но и весь фундамент. Под баней обычно скапливается плохой воздух с неприятным запахом, если все устроено не верно. Сделанный в фундаменте продух способствует поступлению воздуха под пол.
С вентилированием подпола
В режиме прогрева (топки) бани воздух циркулирует между моечной, парной и пространством под общим полом. Для этого в перегородке между парилкой и мойкой делают окно с задвижкой, чтобы регулировать вентиляционный режим.
Из дымохода печи идет тяга на поверхность. Для нее воздух поступает из всех возможных щелей.
Поэтому если ваша печь бодро дымит трубой, значит, такое же количество воздуха она поглощает через поддувало из бани, при этом отдает колоссальное количество тепла.
Если ваша печь берет воздух своим поддувалом из вашей парной – она в первую очередь вентилирует вашу парную, потом подполье и через него воздух попадает обратно, т.к. имеет общий объем. Должно быть общее подпольное пространство под всеми отделениями бани. Если полы сделаны независимыми друг от друга, то вентилирования не будет. Доски пола надо стелить не плотно, через 5-10 мм друг от друга.
В течение 15 минут весь воздух бани совершенно полностью меняется, происходит 100% воздухообмен через дымовую трубу. Для дополнительной терморегуляции также можно открывать дверь основного помещения в предбанник, чтобы воздух выходил туда и далее на улицу.
Важные нюансы устройства вентиляции бани своими руками
Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

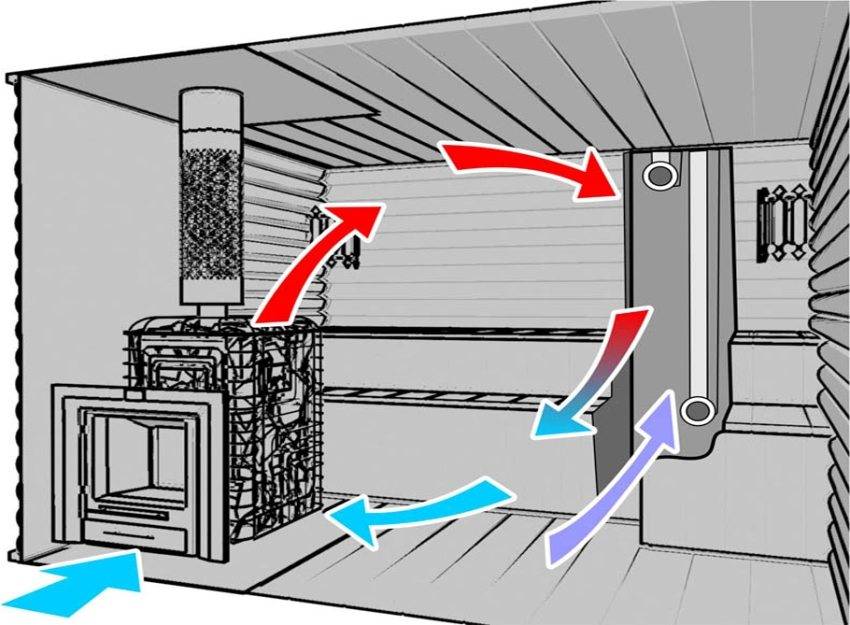

Схема вентиляции в бане
Еще один важный момент – нагели в стенах, скрепляющие между собой бревна
Если они металлические, то при создании отдушин важно не напороться на эти стержни
Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.
План парной с вентиляцией
Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.
Принудительная вентиляция в бане
Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.
Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.
Коротко о главном
Вентиляция нужна для улучшения долговечности бани, а также для того, чтобы избежать появления затхлости, плесени или скоплений углекислого газа.
Самой распространённой схемой вентиляции является естественная, так как она самая простая и дешёвая, но для улучшения качества процедур следует устанавливать принудительный продув, так как он более качественно очищает воздух.
Система циркуляции воздуха в полу и фундаменте – это важная часть конструкции бани, так как она помогает устранить лишний пар, сквозняки под половицами, а также просушивает пол от избытка влаги.
Подбор правильных устройств для вентиляции в бане также поможет организовать хорошую циркуляцию воздуха. Так, например, наличие форточки необходимо в некоторых системах подачи воздуха, а наличие окон поможет сэкономить на освещении.
Оценок 0
Виды
На сегодняшний день выделяют три разновидности вентиляции в сауне. Рассмотрим каждый из них более подробно.
Естественная
Происходит благодаря перепадам давления в помещении и на улице. Отличается небольшими затратами на монтажные работы, а также простотой в эксплуатации. Осуществляется это следующими способами:
За счет ветрового напора, что представляется возможным только в постройках, сделанных из сруба. Давление воздуха внутри помещения возникает из-за мощных порывов ветра, которые создают на подветренной стороне существенное разряжение воздуха. Движение воздуха внутрь и наружу происходит через зазоры, имеющиеся между бревнами.
Недостаток такого вида вентиляции заключается в том, что регулировать ее невозможно, что непосредственно отражается на температуре внутри бани.
В результате сильного ветра возможны сквозняки, что также причиняет не меньше неудобства для отдыхающих.
Благодаря аэрации. Смысл ее заключается в проникновении воздушных масс непосредственно с улицы через низ помещения, в котором находятся специальные отдушины. Уличный воздух, попадая в сауну, выдавливает сверху горячий поток и направляет их в воздуховод. Такая система вентиляции сауны прекрасно подходит для помещений с очень горячим воздухом и большим количеством пара. Циркуляция кислорода здесь происходит очень быстро.
Механическая
Обустраивается лишь в том случае, когда приточную вентиляцию в сауне сделать невозможно. Именно поэтому она еще называется принудительной. Состоит она из довольно дорогостоящих элементов: охладителей, нагревателей, вентиляторов и фильтров для воздуха.
Чтобы достичь выхода обработанного воздуха из помещения, при принудительной вентиляции в сауне применяют вытяжные вентиляторы, на которых обязательно монтируют фильтры.
Применяют такой вид вентиляции в очень больших помещениях, где есть бассейны, душевые кабинки и огромное количество посетителей. Она делает воздух чистым от пара, пота и неприятных запахов в течение короткого времени.
Используя механическую вентиляцию, применяют принудительный приток кислорода. Достигается это за счет очень сложной системы, имеющей такие составляющие:
- Приточную камеру.
- Механизмы, уменьшающие количество шума.
- Диффузоры.
- Обратные клапаны.
- Распределительные решетки.
Чтобы приточный воздух был комфортным при попадании внутрь помещения, его предварительно очищают и подогревают.
Советы по устройству вентиляции
Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.
Предлагаем два видео, где подробно рассказано об устройстве шведской системы.
Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.
Полный обзор, интересная схема прогрева предбанника.
Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.
Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.
Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.
Как сделать вентиляцию в каждом помещении бани?
Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.
- Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
- В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
- Наконец, позаботьтесь также и о звукоизоляции.
Какие материалы могут потребоваться?
Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).
Помимо этого, в работе вам потребуются:
- столярные/промышленные инструменты;
- гофрированные трубы (необходимая длина – 150 сантиметров);
- вентиляционные решетки;
- специальные раздвижные системы, предназначающиеся для вытяжных каналов.
Как оборудовать вентиляцию в парной ?
О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.
Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!
А что насчет моечной?
Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.
Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:
- проделывание отверстий между черновым/финишным напольным покрытием;
- выведение на крышу вентиляционной трубы;
- установка вентилятора на эту трубу.
благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.
Заботимся о вентиляционной системе в предбаннике
Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.
Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.
В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.
Правила организации
Надежная система вентилирования поддерживает заданную температуру и оптимальный уровень влажности в бане.
Основные помещения бани: парилка, помывочная, предбанник и комната для отдыха – подвержены воздействию высокой температуры и пара, поэтому требуют периодического проветривания и просушивания.
Чтобы вентиляция парилки была организована правильно, необходимо придерживаться основных правил:
- Поступивший воздух должен выводиться в том же объеме.
- Отток воздушных масс выполняется от парной, моечной и комнаты отдыха к санузлу и предбаннику.
- Вытяжная труба устанавливается внутри или снаружи строения с возвышением над уровнем крыши. Это применяется ко всем типам вентиляционных систем.
- Распределение воздушных масс в парной: над полом – охлажденный воздух, под потолком – нагретый, на уровне скамеек и полок – оптимальной температуры.
- Подача свежего воздуха при механической системе вентиляции проводится через решетку, установленную на расстоянии 200 см от уровня пола.
- При использовании газового отопительного оборудования вывод воздуха осуществляется через отдельный канал.
- Нагретый воздух из парной может быть направлен по воздушным каналам для обогрева других помещений.
- Приточно-вытяжная вентиляционная система должна предусматривать трехкратный воздушный обмен в течение 60 минут. К примеру, для помещения объемом 15 куб. м объем свежего воздуха должен составлять 45 куб. м.
Компоновка элементов системы требует правильного подхода. При этом воздушные каналы могут иметь квадратное или круглое сечение, последние можно изготовить из пластиковой трубы с сечением до 120 мм. Входные и выходные отверстия оснащаются защитными вставками, чтобы предотвратить загрязнение каналов.
Вентиляция в парилке бани: схема
Вентиляция в парилке бани – схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:
- самое большое должно быть на максимальном удалении от печи (чтобы тепло прямотоком не уходило вовне);
- остальные можно пустить по периметру потолка;
- размер отверстий рассчитывается исходя из 24 кв. см на каждый кубический метр помещения. Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.
Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.
ВАЖНО! Не размещайте отверстия точно друг напротив друга, это неизбежно вызовет появление сквозняков. Мы рекомендуем применять заслонки или заглушки для ручной регулировки
Мы рекомендуем применять заслонки или заглушки для ручной регулировки.
Вентиляция в парной русской бани: схема
Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.
Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)
О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.
Как это показано на схеме:
Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)
Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.
Для бани, вентиляции парной – организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.
СПРАВКА. Проследите, чтобы на вентилятор не попадала вода, чтобы исключить риск короткого замыкания.
Более 10 разных схем вентиляции бани смотрите в этой статье.
Нужна ли вентиляционная система
При постройке парного помещения начинающие строители стараются максимально герметично подогнать все рейки и ламели, тем самым обеспечивая отсутствие температурных потерь. Это на самом деле так, но если не оставлять естественные отверстия или искусственно созданные отводы, то возможно значительное задымление, если печь работает на дровах или угле. Любое топливо оставляет следы горения. Угарный газ в большой концентрации приведет к потере сознания и возможности летального исхода, особенно если люди в комнате распаренные, с нестабильным давлением, расширенными сосудами.
Требуется для следующих задач:
- создания необходимого микроклимата;
- проветривания и сушки древесины, чтобы не возникла плесень или грибок;
- вывода углекислого газа, в парилке находятся люди, поэтому необходим постоянный приток свежего воздуха;
- содействия процессу горения, для которого важен кислород;
- устранения неприятных запахов;
- сохранения ламелей и полков в первоначальном виде.
