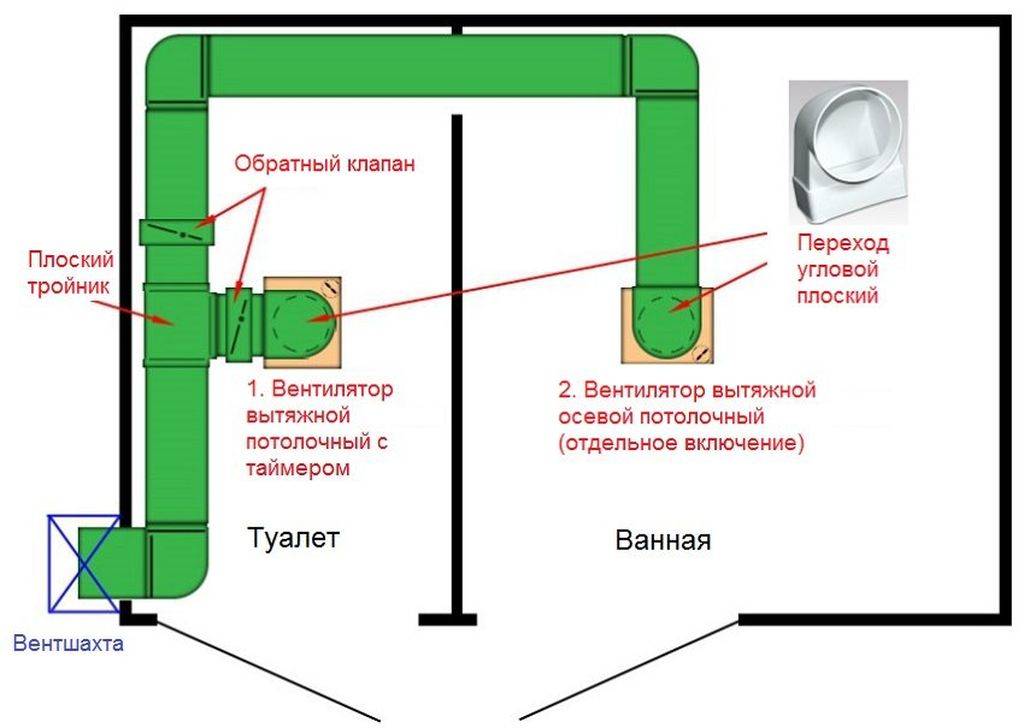

Вентиляция раздельного санузла ванны и туалета

Вытяжной элетрический вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

  1. Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
  2. Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

  1. Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
  2. Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Монтаж вентиляции своими руками

Перед установкой системы выполняют подготовительные работы. Нужно сравнить размер патрубка вентилятора с диаметром шахты. При несовпадении параметров устанавливают переходную манжету. Шахту маленького диаметра рассверливают.

Определение места для установки

Для повышения эффективности системы проветривания нужно правильно определить место ее монтажа. Вытяжку рекомендуется размещать в верхней части стены. Это позволит быстро удалять горячий воздух из помещения. В нижнюю часть дверного полотна встраивают решетку.

Диагностика состояния вентиляционного канала

При ведении ремонтных работ в ванной комнате в первую очередь определяют проходимость вентиляционных каналов. Для проверки тяги к отверстию подносят бумажную полоску, горящую спичку или зажигалку. Если огонь наклоняется в сторону шахты, система функционирует правильно.

Выбор схемы подключения прибора

Для ванной комнаты в типовой квартире естественного проветривания недостаточно. Единственным исключением считаются помещения, в которых есть окна. Самой распространенной схемой установки вентилятора является подключение к электрическому выключателю. Пока включен свет, вытяжка будет работать.

Тонкости установки вентилятора

Вентилятор устанавливают так:

  1. Удаляют лицевую панель. Места соприкосновения корпуса со стеной обрабатывают полимерным клеем или герметиком. Эти способы крепления подходят для монтажа легких пластиковых вытяжек.
  2. Вставляют вентилятор в шахту таким образом, чтобы мотор и рабочее колесо вошли в канал. Корпус прижимают к стене, дожидаясь схватывания клеевого состава.
  3. Устанавливают противомоскитную сетку. Это предотвратит попадание в помещение пыли и насекомых. Лицевую панель закрепляют саморезами.
  4. Прокладывают проводку, подключают прибор к электрической сети.

Схема подключения вентилятора к электрической сети.

Распространенные ошибки при монтаже

При отсутствии соответствующих навыков человек при установке системы может допустить ошибки:

  • неправильное конструирование воздуховодов, препятствующее движению воздушных масс;
  • нарушение герметичности соединений;
  • прокладка вентиляционных труб в жилых комнатах, при которой шум работающей аппаратуры доставляет неудобства жильцам.

При неправильном выполнении расчетов система будет функционировать некорректно. Ее придется демонтировать и построить заново.

Что такое вентиляция и для чего она нужна

Вентиляционная система в жилье решает следующие основные задачи:

  • Насыщает помещение кислородом, что позволяет нормально функционировать человеческому организму.
  • Снижает концентрацию вредных веществ в воздухе, которые выделяются от отделки, мебели и текстильного оформления интерьера.
  • Устраняет излишки углекислого газа, который образуется в процессе жизнедеятельности человека.
  • Удаляет продукты распада, образующиеся во время горения газовых приборов.
  • Вытягивает мелкую взвесь ворсинок, которые образуются от текстильного оформления комнат и одежды человека. Избежать этого невозможно, так как любое трение о ткань вызывает разрушение микроволокон.
  • Также на качество воздуха в комнате негативно влияют домашние животные и некоторые виды растений.
  • Снижает уровень конденсата. А это, в свою очередь, препятствует образованию плесневых грибов и выделению их спор в воздух.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки.

Важно понимать, что избежать практически всех факторов, влияющих негативно на воздуха, невозможно. Да и не стоит даже пытаться этого делать

Важно просто сконструировать в частном доме правильно вентиляцию или оформите ее корректно, по всем правилам, в квартире.

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности.

Принудительная

Организация искусственного побуждения движения воздуха предполагает установку вентилятора на вытяжной канал. По величине минимального воздухообмена помещения в рабочем режиме (L) вычисляют производительность вентилятора Lвент, м³/ч.

Lвент  = nL    (4)

,где n – коэффициент запаса.

Нужный типоразмер подбирают с двух – трехкратным запасом: n = 2 – 3. Таким образом для типовой ванной объемом 10 – 12 м³, L = 25 м³/ч достаточно вентилятора производительностью 50 – 75 м³/ч. Если механическая вытяжка производится одновременно из уборной и душевой, то необходимый воздухообмен и производительность удваиваются.

Площади сечений воздуховодов F, м² находят по формуле (1). Принимают скорости (υ) потока:

  • 1 – 2 м/с – вытяжные проемы, горизонтальные каналы;
  • 2 – 6 м/с – шахта;
  • 2 – 4 м/с – приточный воздухозабор.

Выбор типа нагнетателя обуславливают производительность и место установки:

  • Радиальные машины высокопроизводительные, создают большое разрежение, из-за крупных габаритов размещаются на чердаках, в технических отсеках.
  • Канальные разновидности с крыльчаткой внутри цилиндрического корпуса, встраиваемого в разрыв воздуховода.
  • Накладные – малогабаритные осевые агрегаты, монтируемые непосредственно на вытяжное отверстие. Производительность достаточная для типовой ванной.

Двухскоростные версии позволяют задавать рациональный режим. Степень защиты применяемых моделей не менее IP 44. При обслуживании очищают лопасти, корпус от осевшей пыли, смазывают подшипники, если упали обороты, усилился шум.

Как правило, вентилятор включается эпизодически. Известные основные схемы подключения:

  • Параллельная. Включение одновременно со светом. Времени действия не хватает для проветривания. Создается неприятный сквозняк при водных процедурах.
  • Двухклавишная. Одна клавиша выключателя освещения, другая запускает вентилятор. Удобно задействовать, не включая освещение. Не подходит забывчивым людям.
  • С таймером. Вентилятор включается после отключения света, работает по уставке времени.
  • С гидростатом. Включение происходит при повышении влажности. Наиболее прогрессивный вариант.

Практические советы:

Круглую обечайку накладного нагнетателя фиксируют в отверстии канала монтажной пеной. Канальную модификацию крепят посредством независимых подвесов, чтобы избежать давления на гибкие вставки.

Оставляют прямые участки перед всасывающим и напорным патрубками не менее 1 м. Воздухозаборные отводы присоединяют к тройникам, оснащают анемостатами. Диаметр дальнего воздухозабора, учитывая сопротивление, должен быть больше ближнего к вентагрегату.

Канальная модификация на общем воздухопроводе уборной, ванной.

Дешевые, легкие воздуховоды из ПВХ используют для внутриквартирной сети. На холодных чердаках применяют оцинкованные трубы толщиной 0,5 мм, самые долговечные – нержавеющие продукты. Короткие линии от магистрали к потолочным распределителям подвесных потолков прокладывают гибкими не поддерживающими горение трубами.

Комфортную атмосферу обуславливает направление циркуляции. Привычное для естественной системы распределение «снизу – вверх». Принудительный воздухообмен также организуют «сверху – вверх», подавая чистый воздух из потолочного распределителя: анемостата или диффузора.

Застойные зоны при разном воздухораспределении.

Надежным источником чистого воздуха служит компактная приточная установка, соединенная воздуховодом с ванной. Натяжной потолок удачно скроет гофрированную трубу.

Приточная установка на балконе.Крепление потолочного приточного распределителя.

Вентиляция в ванной комнате зависима от общедомовой, поэтому перед реновацией оцените исправность системы в целом. Примите меры к улучшению циркуляции внутри квартиры, комплексный подход повысит отдачу при модернизации локальной части.

Примеры комплексной модернизации вентиляции.

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

  • Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
  • При кубатуре 12 м3 можно уже использовать 3 конфорки.
  • И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
  • Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
  • На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
  • Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Необходимость вентиляции

Ванная комната и туалет в каждой квартире являются проблемными зонами, микроклимат которых часто приводит к интенсивному изнашиванию отделки помещений. При принятии ванной или использования душа внутри ванной образуется большое количество горячего пара, насыщенного влагой, который конденсируется на поверхности потолка, стен или мебели.

Схема выхода воздуха через вентиляцию

Такая ситуация приводит к образованию повышенной влажности внутри ванной и туалете, которую может устранить только грамотно оборудованная вентиляция. Если система существует и работает правильно, воздушные потоки из помещения выводятся на улицу через канал или шахту. Устройство вентиляции состоит из следующих элементов:

  1. Вентиляционный канал. Это шахта круглого или квадратного сечения, который выводится от ванной или туалета на крышу дома. Она должна быть ровной и прямой, чтобы ничего не мешало продвижению воздушного потока. Обычно канал бывает вертикальным, но можно сделать и горизонтальный, если его длина не превышает 1-2 м.

  2. Вентиляционный выход. Этим термином обозначают отверстие в стене ванной, которое сообщается с вентиляционным каналом. Оно должно быть достаточного размера, чтобы принимать большой объем воздуха.
  3. Вентиляционная решетка. Декоративная решетка из пластика или металла, которая закрывает вентиляционный выход, предотвращая проникновения воды или мусора из канала. Она должна быть воздухопроницаемой, чтобы не затруднять движение потоков воздуха.

Основные разновидности вентиляционных систем

Прежде чем начинать монтаж вентиляции в ванной или ее модернизацию, необходимо выбрать оптимальный вариант вытяжной системы для каждого отдельного случая. Сегодня различают несколько видов вентилирования, каждый из которых обладает своими преимуществами. Если отбросить технические подробности, то вне зависимости от типа, размера и назначения помещения в нем имеется один из следующих вариантов вытяжки:

  1. Естественная.

Распространённый для частных домовладений вид системы газообмена, который включает форточки, окна, двери. Приток свежего воздуха осуществляется за счет естественного движения атмосферы. Ключевое достоинство данного варианта – его наличие в проекте любого строящегося дома, что исключает острую необходимость дополнительных затрат.

  1. Принудительная.

Представляет собой модернизацию существующих воздуховодов, повышающую их рабочие характеристики. Распространенный пример: недостаточная естественная вентиляция в туалете или «глухой» ванной комнате многоквартирного дома качественно улучшается путем установки вентилятора в «отдушину». Данный вариант потребует некоторых вложений, но гарантированно решит проблему отсутствия чистого воздуха в помещениях, расположение которых не позволяет оборудовать оконный проём.

  1. Вытяжная.

Комбинированный тип проветривания, который в настоящее время является широко распространённым, подразумевает использование механического и естественного принципа стимуляции движения воздуха. Воздушные массы втягиваются шахтой и выбрасываются наружу, создавая разницу давления, которая компенсируется свежим воздухом. Нередко обозначенный тип совмещается в конструкции с обратным клапаном – специальным элементом, предотвращающим возврат плохой атмосферы из воздуховода из-за возникающей рабочей разницы давления.

  1. Приточная.

Чаще всего механический тип системы проветривания, при котором по специальному каналу принудительным или естественным путем подается чистый воздух, создаёт давление, благодаря которому отработанная атмосфера «выталкивается» из помещения.

  1. Смешанный вариант.

Представляет собой комбинацию из нескольких вышеупомянутых видов. Актуален для частной недвижимости, особенно если в нем имеется несколько отдельных санитарных помещений, связанных общим воздушным каналом.

Критерии выбора оборудования

Параметры выбора вентиляторов

В продаже представлен широчайший выбор вентиляторов с самыми разнообразными техническими характеристиками.

Приобретая оборудование, следует обратить внимание на такие критерии:

  • Мощность. Она должна соответствовать кубатуре помещения, обеспечивать кратность воздухообмена 10-12.
  • Безопасность. Следует брать приборы с корпусами, защищенными от брызг с закрытыми герметичными контактами. Полностью безопасными считаются изделия с показателем IP44.
  • Диаметр патрубка. Его нужно подбирать под сечение канала. Стандарты строительства составляют 100, 125, 150 мм.
  • Уровень создаваемого шума. У радиальных вентиляторов он несколько ниже, но и размер больше.
  • Возможность обслуживания. Проще всего доступ к лопастям приборов осевого типа. Добраться до барабана сложно, в некоторых моделях невозможно. Такая ситуация может привести к тому, что лопасти от грязи потеряют аэродинамические качества, а работающий с перегрузкой мотор сгорит.
  • Наличие клапана. При вращении вентилятора и наличии естественной тяги он открывается, пропуская загрязнения через корпус. В остальное время он закрыт, предотвращая попадание отработанных масс из шахты в санузел.

Учитывая эти нюансы, будет несложно подобрать и установить модель, наиболее соответствующую соотношению критериев эффективности, цены и качества.
