Пошаговая монтажная инструкция
Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.
Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду
Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.
Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.
Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.
Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)
Обустройство вентиляции в подвале гаража проводим в два этапа.
Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.
Этап #1 — сверление отверстий
Придерживаемся следующей последовательности действий:
- Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
- Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
- На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
- Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
- На крыше гаража повторяем операции пункта 3.
- Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.
На этом наиболее трудоемкая часть работы завершена.
Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор
Этап #2 — монтаж труб и вентилятора
Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:
- Закрепляем вентилятор внутри одного из съемных отрезков трубы.
- Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
- Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
- Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
- Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
- Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.
Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.
Особенности обустройства
Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:
- Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
- Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
- Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.
Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.
Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.
Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.
Вентиляция погреба: пример расчета
Исходные данные:
Погреб площадью 7 м2, высотой 2 м.
При этой площади минимальная площадь вентканала будет равна 182 см2. Минимальный внутренний диаметр круглой трубы составит: D2*π/4=182, или
Можно принять диаметр трубы 15 см. Можно использовать больший. Округляют в большую сторону. Но при использовании вентилятора возможно небольшое округление в меньшую сторону (до 1 см). Все равно объем сменяемого воздуха определяется по мощности вентилятора.
Если планируют выложить стационарные вентканалы из кирпича, то расчет выглядит следующим образом: 182/12=15,16 см. При ширине отверстия канала 120 мм (ширина стандартного кирпича) длина сечения канала равна 15,16 см. В результате принимают длину сечения равной длине кирпича – 250 мм. Размер просвета вентканала составит 120×250 мм.
Очень сильно заниженное сечение вентканала при естественной вентиляции приведет к недостаточному воздухообмену. Слишком большое сечение приведет к замерзанию продуктов в погребе в сильный мороз.
Подробнее о материалах труб
После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:
- полиэтилен низкого давления;
- асбестоцемент.
Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:
- Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
- Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.
Таблица стандартных размеров пластиковых канализационных труб для вентиляции
Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.
Как правильно сделать вентиляцию в пластиковом погребе
Как правило, пластиковые погреба снабжены встроенной системой вентиляции. Они легко переносят перепады температур и влажности
Важно учитывать, что встроенная вентиляция имеет герметичную конструкцию и практически не требует дополнительных вмешательств
Несмотря на то, что пластиковый погреб чаще имеет небольшую площадь, он снабжен двухтрубной вентиляцией
Согласно правилам эксплуатации, конструкцию устанавливают следующим образом:
- Участок подготавливают к раскопке.
- Вырывают котлован, размер которого превышает параметры пластиковой конструкции.
- Дно укрепляют с помощью бетона или железобетонной плиты.
- В котлован погружают помещение, фиксируют стропами.
- Короб засыпают необходимым количеством земли. Вентиляционные трубы при этом остаются на поверхности.
После монтажа пластикового погреба его оборудуют дефлекторами и прочей дополнительной гарнитурой.
Типы вытяжных систем – естественная или принудительная?
Также перед тем, как сделать вентиляцию в подвале, определитесь с типом системы. Она может быть естественной или принудительной. Подобрать самый подходящий вариант можно с учетом планировки и объема подвала. Первый вид вытяжки основывается на небольшой разнице температур и давления внутри и снаружи комнаты. На эффективность вентиляции сильно влияет расположение труб. Отверстие для всасывания воздуха должно находиться на высоте около 30 см от пола, а отверстие для вытягивания – на расстоянии 20 см ниже потолка. Оставлять последнее ниже нельзя, так как иначе потолок очень быстро начнет сыреть. Такой системы будет недостаточно для обустройства больших по площади подвалов, которые состоят из нескольких комнат.
Принудительная вентиляция
Вентиляция второго типа также состоит из труб, однако в них нужно устанавливать специальные вентиляторы, принудительно заставляющие воздух циркулировать в помещении. Самая простая система включает монтаж вентилятора только в канал для вытяжки. В таком случае в комнате искусственно создается разряжение, которое помогает быстро втянуть воздух через отверстие для притока. Мощность вентилятора необходимо выбирать с учетом площади погреба. Часто владельцы жилья поступают немного по-другому. Они ставят вентиляторы на оба канала. Это особенно актуально для подвалов с несколькими маленькими комнатами.
Чем черевато отсутствие циркуляции воздуха
Постоянное или периодическое обновление воздуха в подземном помещении необходимо для:
- Нормализации влажности;
- Обогащения воздуха кислородом;
- Поддержания оптимальной температуры.
Безусловно, главное предназначение погребов и подвалов — хранение съестных запасов. Влага — неизменный спутник любого подземного помещения, а для большинства овощей и фруктов — нежелательный фактор для длительного хранения.
Еще одна ценность подвала — наличие в любое время года оптимальной температуры. Эффективная вентиляция погреба —здесь чуть ли не первостепенная составляющая. Прохлада знойным летом и комфортное тепло зимой будут в вашем подвале залогом сохранности продуктов, а свежий воздух и оптимальная влажность — ему в том помощниками.
Как сделать естественную вентиляцию погреба
Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.
Несколько советов от профессионалов:
- При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
- Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
- Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
- Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.
Расчет диаметра воздуховодов и система их установки
Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.
Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.
Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.
Выбор материала воздуховодов
Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.
В продаже есть следующие виды изделий:
- Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
- Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
- Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.
Необходимые комплектующие
Мастеру потребуется следующий набор:
- воздуховоды;
- соединительные элементы;
- герметик;
- решетка;
- грибки.
В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.
Этапы работы по монтажу вентиляции
После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:
- В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
- В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
- Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
- При выводе трубы через стену на ее конец надевают дефлектор или решетку.
- На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.
После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.
Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.
Системы вентиляции
Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.
Преимущества:
- Возможность построить самостоятельно.
- Небольшая стоимость.
- Не используются энергоносители.
- После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.
Естественная вентиляция имеет два варианта: с одной или двумя трубами.
Естественная вентиляция в погребе
Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.
Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.
Однотрубная
Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.
Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.
Двухтрубная

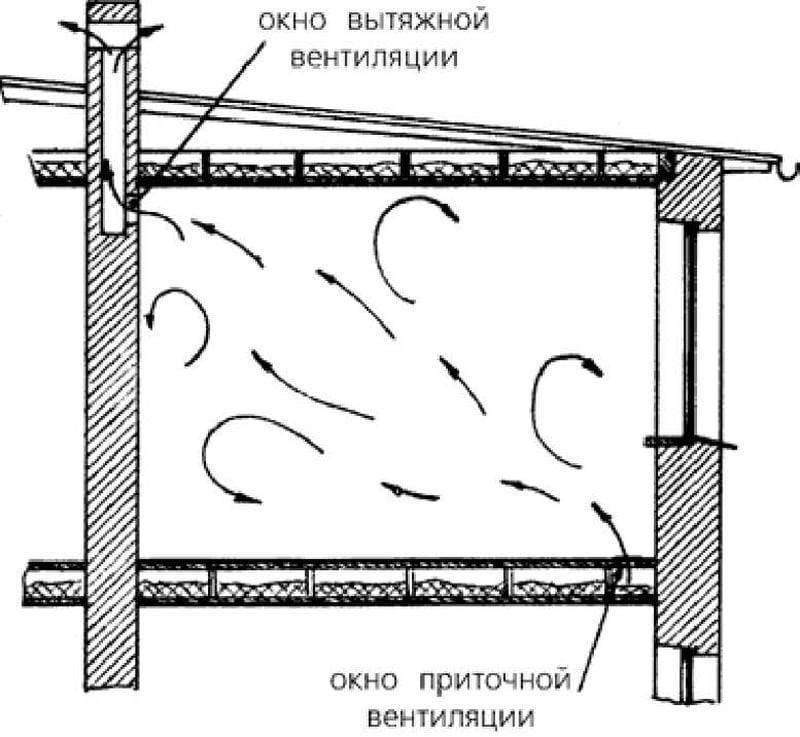

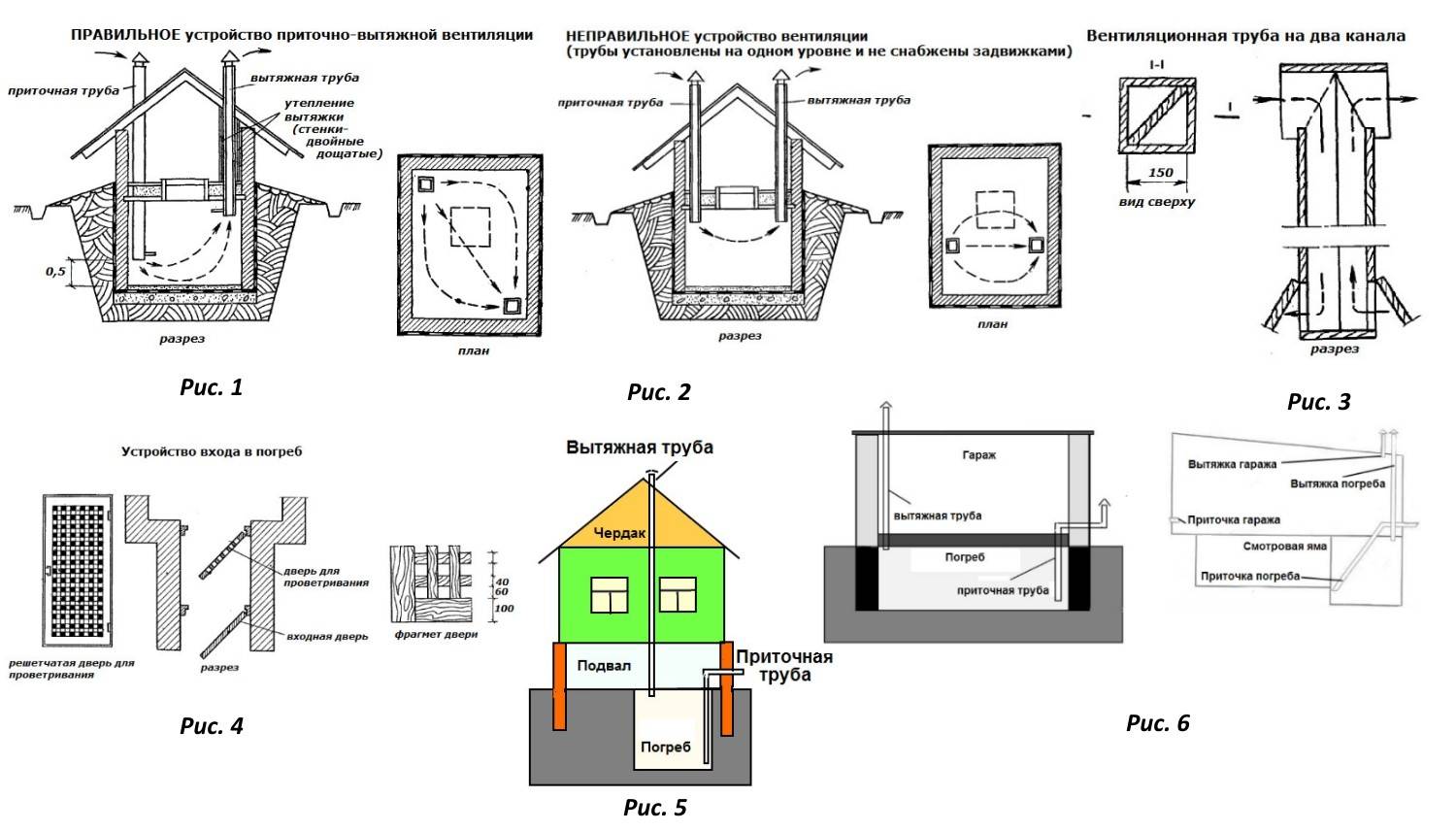

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.
Основные элементы.
- Приточная труба – обеспечивает подачу воздуха.
- Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
- Входной участок трубы располагается на высоте 20 – 30 см от пола.
- Вытяжная труба на расстоянии 0 – 10 см от потолка.
- Аналогично п. 2.
Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.
Расчет диаметра труб для вентиляции погреба
Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:
- измерить площадь подвального помещения;
- разделить площадь на 26 см2;
- умножить получившееся значение на 3,14;
Для удобства расчета предлагается таблица значений для небольших погребов:
| Площадь помещения, м2 | ||||||||
| 4 | 6 | 8 | 9 | 10 | 12 | 15 | 18 | |
| Сечение воздуховода, см2 | 104 | 156 | 208 | 234 | 260 | 312 | 390 | 468 |
| Диаметр трубы | 11 | 14 | 16 | 17 | 18 | 20 | 22 | 25 |
Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось
Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов
Принудительная вентиляция в погребе своими руками
Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха
Принцип работы
Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.
В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.
Оборудование
Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.
Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.
Сколько стоит сделать вентиляцию
Обеспечить хороший микроклимат в подвальном помещении недорого. Простые варианты могут быть выполнены из отходов строительства и подручных материалов, более сложные потребуют дополнительных вложений.
На стоимость всей системы будут влиять такие факторы:
- Площадь подвального помещения и высота всего строения. По этим параметрам рассчитывается количество и размер воздуховодов, которые будут составлять весомую часть во всем проекте;
- Материал воздушных коробов. ПВХ – дешевле, но имеет ограничения по размеру и максимальному диаметру трубы. Оцинкованная сталь надежнее и позволяет выполнить вентиляцию любой степени сложности и конфигурации, но значительно дороже, тяжелее и может потребовать специального оборудования;
- Степень автоматизации (простой канальный вентилятор стоит от 2000 рублей, переключатель от 1400 рублей);
- Наличие сложных и дорогих дополнительных устройств – сплит-системы, рекуператоры, осушители, гигрометры и датчики (стоимость такой системы под ключ может превышать 100 тыс. рублей);
Вентиляция в подвале важна как для сохранности хранящихся там продуктов, так и для благополучия всего дома. Простейшие варианты могут быть изготовлены самостоятельно или заложены на этапе строительства. Более сложные типы вентиляции потребуют специальных навыков и опыта. В любом случае, эта система всегда должна быть исправна и своевременно обслуживаться.
Согласно законодательству РФ подвал многоквартирного жилого дома является помещением для технических нужд, право на которое принадлежат всем жильцам дома. Чаще всего в подвальных помещениях располагаются важные технические коммуникации, обеспечивающие квартиры водой и отоплением, а также оборудование для обслуживания газовых нужд.
Все эти трубы и ёмкости сделаны из металла, который подвержен коррозии
Крайне важно уделить особое внимание правильной вентиляции в подвале многоквартирного дома. Своевременно установленный возухообмен в подвале повысит комфорт проживания на нижних этажах здания, гарантирует качественную работу вентиляции всего здания, так как она начинается именно в подвальном помещении
Почему нарушается естественная вентиляция подвала?
Существуют СНиП вентиляции в подвале многоквартирного дома. Согласно этому документу, температура в подвале должна соответствовать минимум +5С, даже при открытых продухах.
В отдельных случаях сами жильцы являются причиной нарушения правильной работы вентиляции, особенно это касается жилых домов советской постройки, где, стремясь улучшить условия проживания, люди устанавливают пластиковые окна и трубы, а также проводят дополнительный монтаж систем кондиционирования воздуха.
Вследствие этих причин нарушается микроклимат подвальных помещений, возникает дискомфорт летом, появляется неприятный запах, распространяющийся снизу вверх, у всего дома растут затраты на отопление зимой.
А в случае с новостройками правильная вентиляция подвала позволит использовать это помещение не только исключительно под технические нужды, но и как комнату общего пользования, например, кладовую, бильярдную, колясочную или небольшой спортзал, что очень удобно и является отличным вложением средств при современных растущих ценах за квадратный метр жилья.
