Как сделать вентиляцию в квартире где пластиковые окна

Выбор оборудования

При покупке подоконного клапана главным критерием выбора должна быть не цена, а его потребительские свойства.

Целесообразно обращать внимание на следующие изюминки:

  1. Метод управления устройством. Существует оборудование, регулирование которого осуществляется вручную либо особой автоматикой. При ручном управлении вам необходимо будет неизменно контролировать разные параметры воздуха в помещении: влажность, температуру и без того потом. Электроника будет открывать и закрывать клапан, и уменьшать и увеличивать скорость работы вентилятора без вашего участия, ориентируясь на сведения, приобретаемое от внешних датчиков.
  2. Шумоизоляционные свойства. Недостаточный коэффициент шумопоглощения может создать неудобство в помещении. Выбирайте модели, имеющие особые звукоизолирующие мембраны.
  1. Соответствие установленным санитарным нормам. Вентиляционные каналы, устанавливаемые под окнами, должны снабжать поступление достаточного объема свежего воздуха. Данный параметр для разных помещений указан в соответствующих СНиП.
  1. Сохранение работоспособности в различных климатических условиях. Приточная вентиляция обязана исправно функционировать независимо от времени года, температуры, уровня влажности и других внешних факторов. Кроме этого направляться удостовериться, что зимний период в вентиляционном канале не происходит замерзание конденсата, способного привести к поломке вентилятора.

Пластиковые окна

Данные модели вообще не требуют утепления, поскольку при правильном монтаже они полностью исключают наличие каких-либо щелей или не плотностей. Практически во всех современных типах окон вместо форточки есть специальные щели, размер которых можно регулировать. Они позволяют внести в квартиру необходимый объем свежего воздуха.

Система вентиляции квартир

За их счет и обеспечивается вентиляция в квартире в мороз. Данная щель для притока устраивается так, что поступающий с улицы холодный воздух направляется вниз и, перемешиваясь с теплым воздухом от радиатора отопления, распределяется равномерно.

Почему может ухудшиться микроклимат

Комфортный микроклимат складывается из нескольких условий, одно из которых — обновление воздуха в помещении. Люди дышат, выделяют углекислый газ и водяной пар, из-за чего в замкнутом пространстве, например, в комнате концентрация этих газов постепенно увеличивается.

Приготовление пищи, стирка и сушка белья, уборка тоже связаны с водой, а значит они тоже увеличивают содержание влаги в воздухе. При горении газа в газовой плите выделяется и углекислый газ, и пар. Избыточная влажность и высокая концентрация двуокиси углерода воспринимаются как духота — люди ощущают недомогание, быстро утомляются, у хронических больных могут обостриться заболевания.

Для поддержания хорошего самочувствия человека очень важно удалять насыщенный влагой и углекислым газом воздух и подавать вместо него свежий. Санитарные нормы требуют, чтобы в жилых помещениях приток свежего воздуха составлял не менее 30 м³/час на одного человека

Для кухонь, особенно если они оборудованы газовыми плитами, интенсивность воздухообмена должна быть больше — до 180 м³/час.

Типовые дома массовой застройки оборудуются вытяжной вентиляцией с естественным движением воздуха. При этом воздух удаляется из кухни, ванной и туалета, то есть из помещений с самым грязным воздухом. Предполагается, что основной приток воздуха происходит через окна в жилых помещениях — через неплотности, открытые створки и форточки. Затем воздух из комнат поступает в коридор и оттуда в санузел, из которого уходит в каналы вытяжной вентиляции.

По законам физики давление воздуха уменьшается с высотой. Именно поэтому в вертикальной трубе возникает тяга, направленная вверх — давление воздуха и нижнего конца трубы выше, чем у верхнего. Воздух в каналах естественной вентиляции движется под действием этой тяги — для её работы не нужны никакие вентиляторы или другие механические устройства.

Если в квартире установлены деревянные окна с их неплотностями и щелями, такая вентиляция более или менее исправно функционирует — на смену воздуху, уходящему в вытяжку через щели в окнах, поступает воздух с улицы. Когда же окна меняют на пластиковые, приток воздуха извне останавливается и вентиляция при закрытых окнах перестаёт работать почти полностью. Герметичность пластиковых окон из преимущества становится проблемой — в помещениях становится душно, в воздухе накапливается сырость, из-за чего окна запотевают, наружные стены при недостаточной теплоизоляции начинают отсыревать, появляется плесень…

Достоинства и особенности приточной системы вентиляции

Приточный тип является самым простым. Его можно осуществлять естественным способом, используя для этого отдушины, вентиляционные каналы. Хороший приток свежего воздуха осуществляется через открытое окно или форточку. Однако этот способ мало приемлем в осенне-зимний период, когда вместе с вентилированием происходит утечка тепла из квартиры.

Поэтому для обеспечения воздухообмена вам поможет установка приточного клапана. Он устанавливается под окном над радиатором отопления, благодаря чему поступающий с улицы холодный поток нагревается от батареи.

Чтобы естественная вентиляция приточного типа была полноценной, нужно установить приточные клапаны в каждой комнате жилого помещения. Производительность одного приточного клапана – полная замена около 35 – 40 м3 воздуха за час работы. Для нормальной жизнедеятельности одного человека воздуха требуется 30 м3 /час.

Для механического обеспечения приточной вентиляции потребуется индивидуальная или канальная приточные установки.

Индивидуальную приточную систему можно установить за два-три часа своими руками. Для этого не требуется монтаж системы вентиляционных каналов. Однако она, при большом потреблении электроэнергии, способна полноценно обеспечить свежим воздухом лишь одно помещение. Поэтому такая вентиляция в доме или квартире применяется крайне редко.

Принудительная вентиляция с использованием воздушных каналов предусматривает большой объем работ с применением специального оборудования. Каналы монтируются над потолком, используя межпотолочное пространство для обеспечения поступления воздуха во все комнаты. Это требует больших вложений времени и материальных затрат. Моноблок, с помощью которого обеспечивается вытяжка использованного и нагнетание свежего воздуха для стандартной квартиры, должен иметь мощность около 300-500 м3/час.

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

  • в первую очередь все модели отличаются пропускной способностью;
  • некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
  • клапанные механизмы подбирают по сечению воздуховода;
  • для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
  • в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
  • в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

  1. Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
  2. Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
  3. Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
  4. В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
  5. Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
  6. В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

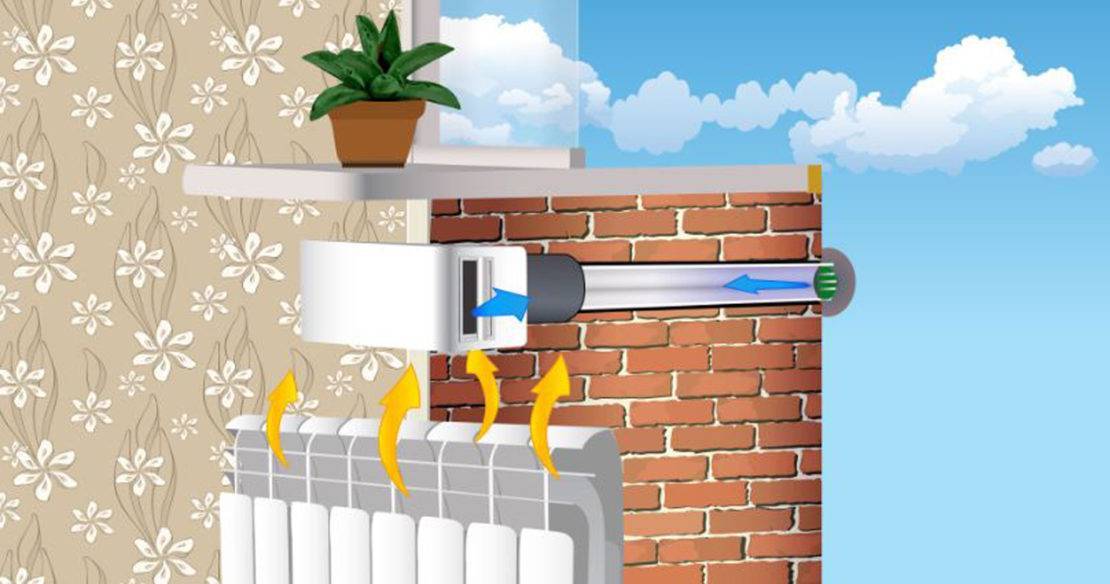

Особенности установки приточного клапана в стену

При выборе места установки используют один из двух вариантов:

  • под подоконником возле отопительного прибора;
  • в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

  1. В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
  2. Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
  3. Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
  4. Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
  5. На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

Вытяжная система вентиляции

Каждый многоквартирный дом имеет стационарную вытяжную систему вентиляции, состоящую из центрального вентканала и воздуховодов, подведенных к каждой квартире.

Если вы заметили, что у вас долго сохраняется запах после приготовления пищи, или «ароматы» из ванной и туалетной комнат, это свидетельство недостаточной или полностью отсутствующей вентиляции. Очень часто такое явление наблюдается после замены обычных деревянных рам на пластиковые стеклопакеты.

Проверить функционирование встроенной системы вентилирования можно простым способом: достаточно поднести к вентиляционной решетке полоски бумаги 5Х15 см и проследить за ее состоянием:

  • Если бумага остается неподвижной, значит, система вентиляции не работает. Откройте все окна и снова поднесите бумагу к вентиляционной решетке.
  • Если бумага при открытых окнах прилипает к решетке – каналы работают, и проблема в поступлении свежего воздуха. Особенно часто такое бывает в квартирах с пластиковыми окнами, где затруднена естественная вентиляция извне.
  • Когда даже при открытых окнах бумажка не прилипает к решетке или еле шевелится, необходимо осуществить чистку воздушных каналов. Из-за скопившейся пыли или грязи, попадания мусора, насекомых движение воздуха по ним затруднено.

В кухне и санузле установлены локальные вентканалы. Учитывая особую загрязненность и увлажненность воздуха, усилить работу вентиляционной системы здесь можно с помощью вытяжного вентилятора.

Кухни в зоне готовки пищи нужно оборудовать вытяжкой. Ее использование позволяет предупредить распространение кухонных запахов и испарений по всем жилым помещениям.

Для обеспечения вентиляции в санузле рекомендуется использовать электрический встроенный вентилятор. Учитывая повышенную влажность воздуха, он должен иметь надежную защиту от воды. Вентиляторы такого уровня имеют маркировку IPx4. К вытяжным вентиляторам также предъявляются требования по бесшумности работы и производительной мощности от 50 и выше м3 воздуха в час.

ТОП-3 способа проверки вентиляции

Как можно проверить вентиляцию в квартире, и как она должна работать? Существуют 3 способа определения циркуляции воздуха: с помощью специального прибора и подручными средствами.

Профессиональная помощь или приборы

Осуществлять контроль они обязаны 3 раза в год, через равные промежутки времени, а также после ремонтов, перепланировок и при отсутствии тяги.

Для измерения скорости воздушного потока используют портативный измерительный прибор: анемометр. Принцип действия заключается в передаче сигнала от движения ветрового колесика на механический счетчик.

Датчик прикладывают к отверстию канала и сравнивают фактические показатели с нормативными данными.

Спичка или зажигалка

Пламя – чуткий регистратор колебаний воздуха, что является достоинством и недостатком. Для проверки наличия и силы тяги в вентиляционной шахте достаточно поднести зажженную спичку, зажигалку или свечку к вентиляционному окну. Если пламя стоит вертикально, значит, движение воздуха в помещении отсутствует. Чем сильнее наклон пламени в сторону канала, тем лучше тяга. Проверку осуществляют при открытой форточке.

Насколько выявленная тяга соответствует норме по отклонению пламени, судить сложно. Для удаления внутренних загрязнителей она может быть недостаточна.

Лист бумаги

Более безопасный, но менее наглядный способ проверки тяги – это прикладывание листа бумаги к вентиляционному окну. Прилипание листа к вентиляционным решеткам означает хорошее состояние вентиляционной системы. Если лист не удерживается, значит, поток воздуха в шахте слабый.

При этом способе вентиляция заметна на сильной тяге, способной удержать вес бумажного листа.

Как проверяют вентиляцию в квартире с пластиковыми окнами? Полная герметизация прекращает движение воздуха в помещении. Необходимо в комнатах поставить раму на микропроветривание и открыть дверь.

Последствия забитых воздушных шахт

В первую очередь на ухудшение вентиляции реагируют маленькие дети и члены семьи с заболеванием верхних дыхательных путей:

  • бронхитом;
  • воспалением легких;
  • легочной недостаточности.

Малыши капризничают, плохо едят, трудно засыпают. У больных усиливается кашель, бледнеют кожные покровы, синеют ногти на руках.

У здоровых людей из-за спертого воздуха начинает болеть голова, нарушается сон. Длительно не работающая вентиляция может стать причиной развития или обострения аллергии. Беспричинное появление сыпи, зуда, насморка должно насторожить и заставить проверить, как происходит воздухообмен в помещении.

Отсутствие вентиляции в ванной приведет к появлению плесневелых грибков, споры которых вызывают тяжелые легочные заболевания.

Необходимость применения

Использование в помещении современных всецело герметичных стеклопакетов нарушает циркуляцию воздуха, что ведет к накоплению в воздухе углекислого и угарного газа, паров жидкости и других вредных примесей, образующихся в следствии жизнедеятельности жителей квартиры либо дома.

Повышенная влажность в помещении ведет к образованию конденсата на холодных поверхностях, что, со своей стороны, провоцирует развитие грибков, болезнетворных микроорганизмов и плесени.

Многие пренебрегают установкой вентиляционных каналов, устраивая так именуемое залповое либо щелевое проветривание.

Оба эти метода имеют множество недочётов:

  • резкие перепады температуры в помещении;
  • попадание уличной пыли в помещение из открытого окна;
  • ухудшение шумоизоляционных качеств оконных блоков;
  • появление сквозняков, очень плохо воздействующих на комнатные растения;
  • напрасное расходование тепловой энергии из помещения.

Исходя из этого более действенным методом регулирования микроклимата считается установка приточных каналов (клапанов) под окнами.

Естественная вентиляция

Правильный воздухообмен в квартире позволяет удалить излишнюю влагу и отработанный воздух, а вместе с ними споры грибков и плесени. Естественная вентиляция справляется с этой задачей только при сквозном проветривании, но его нельзя применять в холодный период года.

Но не все мы заботимся о вентиляции и проверяем её регулярно, хотя вентиляционные шахты в квартирах часто работают плохо, т. к. засорены строительным или уличным мусором. Далеко не все знают, как проверить вентиляцию в квартире самостоятельно.

Проверить эффективность работы вентиляции в каналах можно при помощи листка бумаги. Если лист притягивается, то вентиляция работает хорошо. Если он не двигается, то от такой вентиляции толку нет, придётся вызывать мастера для проверки работоспособности и прочистки каналов.

С помощью листа бумаги можно проверить эффективность работы вентиляции

Чтобы естественная вентиляция в квартире с пластиковыми окнами нормализовала микроклимат в квартире, её нужно преобразовать в принудительную. Сделать это можно посредством установки специализированных нагнетателей воздуха или сплит-систем с функцией климат-контроля.

Виды вентиляционных решёток в подоконник для батарей отопления

Конвекторные решётки для батарей классифицируются по материалу изготовления и цвету, размерам и конфигурации, а также своей конструкции, предполагающей статичную или регулируемую форму.

Материал изготовления и цвет

Для изготовления подобных изделий используются различные материалы, а именно:

  • пластик – наиболее дешёвый материал, делающий изделия, изготовленные из него, доступными для пользователей с любым достатком;
  • металл – является наиболее стойким материалом к внешним воздействиям, поэтому вентиляционные решётки, изготовленные из него, отличаются длительными сроками эксплуатации;
  • дерево – экологически чистый материал, что обуславливает высокую стоимость изделий, изготовленных из него.

Разнообразие цветовых решений, форм и конструкций позволяет выбрать изделия в соответствии со стилем оформления помещения, где предстоит их установка

Цвет оформления вентиляционных решёток из пластика и металла может быть различным, что зависит от выбранного варианта красителя, а для деревянных аналогов – в соответствии с сортами используемых пород деревьев.

Размеры и форма

Форма вентиляционных решёток может быть абсолютно разнообразной: от классической прямоугольной и круглой до ромба и асимметричной конфигурации. Наиболее востребованными размерами вентиляционных решёток являются для:

  • узких моделей – 50×300 и 50×500, 50×600 и 50×800 мм;
  • моделей средней ширины − 80×500 и 80×600, 80×800 и 80×1000 мм;
  • широких моделей − 100×500 и 100×600, 100×800 и 100×1000 мм.

Декоративные решётки, предназначенные для вентиляции и устанавливаемые в подоконник, размерами, отличными от стандартных, можно заказать, в соответствии с требуемой необходимостью, обусловленной местом их размещения и требуемой циркуляцией воздушных потоков.

Узкие модели, как правило, лишь обрамляют вентиляционное отверстие в подоконной доске

Регулируемые и статичные модели

По своей конструкции данные изделия классифицируются как статические и регулируемые. Статические модели бывают встраиваемые и накладные, что определяет условия их установки в подоконник. Встраиваемые монтируются непосредственно в изготовленное посадочное место, а накладные закрывают сверху вентиляционные отверстия.

Статичные вентиляционные решётки представляют собой цельную конструкцию с наличием промежуточных, связующих элементов. Регулируемые аналоги работают по принципу функционирования жалюзи, когда при помощи приводного механизма можно открывать и закрывать их внутреннее пространство. Кроме этого, по своей конструкции статические и регулируемые модели подразделяются на устанавливаемые в плоскости подоконника и выступающие над его поверхностью.

Закрывающаяся вентиляционная решётка

Статья по теме:

Нормы воздухообмена

По поводу соотношения чистоты внешнего и внутреннего воздуха в литературе встречается информации довольно много, но вывод общий: внутри всегда хуже, чем снаружи. Действительно, внутренний воздух появляется в квартире не из баллонов, как питьевая вода, а с улицы и в дополнение к имеющейся пыли и газовым примесям получает пыль и примеси, сгенерированные уже внутри самими жильцами. Современный городской житель 90% времени проводит в помещении. По оценкам экологов, воздух в доме в 4-6 раз грязнее и в 8-10 раз токсичнее уличного. Около 10% инфекционных и простудных заболеваний приобретаются вне стен, а 90% – внутри помещений  .

Если не устраивать из квартиры аналог подводной лодки с генераторами кислорода, поглотителями углекислого газа, если в массовом жилом домостроении по разным причинам невозможно использовать на притоке фильтры тонкой очистки воздуха и угольные фильтры, придется признать, что единственным реальным способом сделать внутренний воздух пригодным к употреблению является обеспечение необходимого воздухообмена с окружающей средой.

Влияние пластиковых окон на воздухообмен

Все резко изменилось с появлением новых окон из ПВХ, дерева и алюминия со стеклопакетами и 2-3 контурами уплотнения. Их массовое появление в Европе в 70-е годы прошлого столетия во многом было инициировано мировым энергетическим кризисом. При энергетическом аудите жилых зданий было нетрудно убедиться в том, что неконтролируемая инфильтрация холодного воздуха через окна – слишком большая роскошь в плане энергосбережения. Появились ГЕРМЕТИЧНЫЕ окна. Кроме того, герметичные стеклопакеты позволили значительно увеличить сопротивление теплопередаче оконных блоков за счет использования низкоэмиссионных стекол и благородных газов, что затруднительно или вообще невозможно было сделать при остеклении листовым стеклом.

Но оказалось, что две благие цели – создание благоприятного микроклимата в помещении и энергосбережение – противоречат друг другу. Вот как об этом пишут специалисты по вентиляции в ТР АВОК-4-2004: «…Высокая герметичность современных окон сделала практически неработоспособными системы естественной вентиляции. В квартирах ухудшилась комфортность проживания: имеет место высокая влажность и низкое качество воздуха, возрастает вероятность грибковых поражений конструкций…».

Так, может быть стоит вернуться к «старой доброй столярке»? Такие предложения появляются периодически в статьях строительной тематики.

“Для современных светопрозрачных конструкций (не важно из ПВХ или клееной древесины) воздухопроницаемость уменьшилась в десятки раз. От окон действительно перестало «дуть»

Но здесь в полный рост встала другая проблема – необходимость частого проветривания или резкое уменьшение воздухообмена помещений. Недостаточный приток свежего воздуха приводит к повышению относительной влажности, конденсату на остеклении, появлению плесени, стойким запахам и пр. В этой связи в последние годы появился даже новый термин – «синдром больных зданий». Мало того – повышенная герметичность оконных конструкций обернулась еще и неожиданными последствиями для самих систем вентиляции – опрокидывание движения воздуха в каналах, перетеканием грязного воздуха между квартирами различных этажей.

При герметичных окнах и достаточно герметичных входных дверях, вследствие отсутствия организованного притока воздуха в квартирах создвется определенное разряжение, и по ряду причин один из вентиляционных каналов может начать работать на приток – «опрокинуться» (либо за счет того, что устье этого канала выше других, либо вследствие более высокой температуры воздуха в одном из помещений, либо вследствие разности ветровых давлений). Последствия не менее печальные, чем повышенная влажность воздуха – обмерзание стенок каналов, повреждения отделки, сквозняки и пр. В этой связи, к современным окнам достаточно часто предъявляются претензии – «не дышат», «некомфортны», «непригодны для эксплуатации в наших условиях» и т.п. И предлагаются «решения» – вновь довести воздухопроницаемость окон до прежних пределов за счет удаления уплотнительных прокладок, отверстий в оконных коробках, вернуться к старым раздельно-спаренным переплетами т.п. Последствия предсказать несложно – локальное обмерзание переплетов вследствие охлаждения фильтрующимся воздухом, неконтролируемые потери тепла на подогрев приточного воздуха и т.п. Не останавливаясь на детальном анализе подобных «решений», хочется подчеркнуть (хотя это, может быть, и звучит несколько парадоксально) – это прекрасно и очень хорошо, что научились делать такие герметичные окна. И не надо их разгерметизировать.

Надо правильно их эксплуатировать и использовать те достоинства, которые эти конструкции позволяют реализовать. Именно высокая герметичность современных светопрозрачных конструкций открывает реальные возможности для экономии тепловой энергии – причем как при новом строительстве, так и при реконструкции зданий или простом ремонте квартир – за счет регулируемого, управляемого воздухообмена, осуществляемого с применением соответствующих систем вентиляции….” .
