Вентиляция в газовой котельной: приточная и вытяжная системы и схемы

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную

Данный пример подтверждает важность вентиляционной системы в любом помещении

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

порядок разработки технической документации;
размеры и мощности вентиляционных систем для разного вида строений;
их виды и порядок обустройства.

Испытание вентиляционной системы

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания.

Роль вентиляции в помещении с газовым котлом

Сгорание топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжелыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счет подачи свежего воздуха из внешнего пространства и удаления загрязненного.

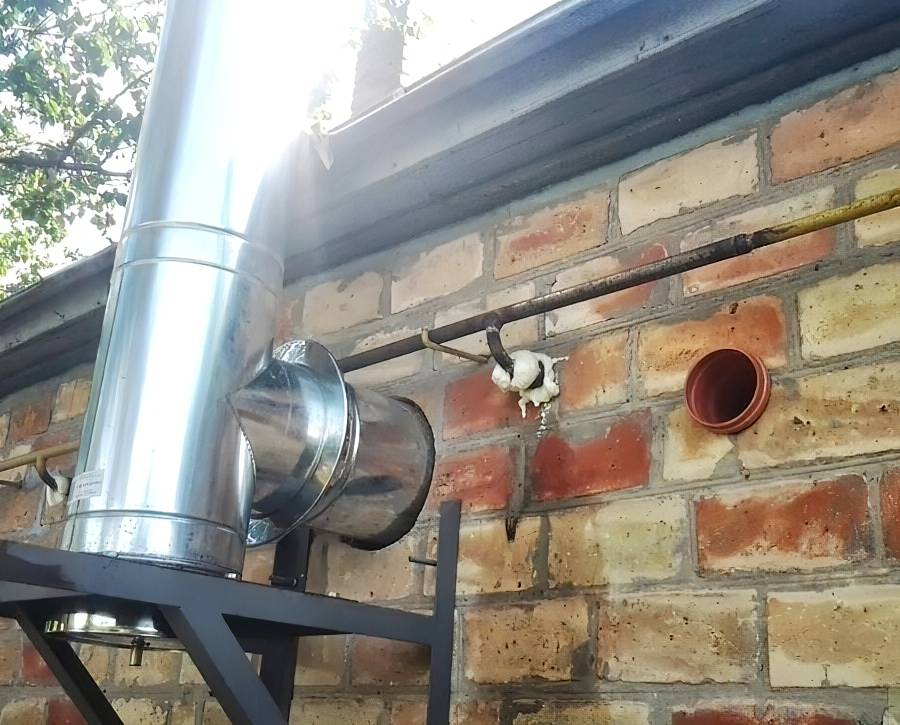

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Испытание вентиляционной системы

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

Общие положения

В общем случае, система вентиляции котельной должна обеспечивать решение следующих задач:

одно- или трёхкратный воздухообмен (кратность зависит от типа котла);
компенсацию объёмов воздуха, забираемого котлом на сжигание топлива;
минимизацию риска возникновения обратной тяги;
минимизацию последствий аварийных ситуаций.

Все перечисленные задачи решаются с помощью правильной архитектуры помещений и естественной вентиляции, построенной в соответствии со следующими нормативами:

ДНАОП 0.001.26-96 «Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 мПа, водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 115°C»;
ДБН В.2.5-20-2001 «Инженерное оборудование зданий и сооружений внешние сети и сооружения газоснабжение»;
СНИП 2.04.05-91 «Отопление, вентиляция и кондиционирование»;
СНиП II-35-76 «Котельные установки»;
СНиП II-4-79 «Естественное и искусственное освещение».

Оборудование котельной

Поскольку тип котла и его мощность могут влиять на архитектуру здания в целом, перечислим основные требования, которые необходимо учитывать ещё на стадии проектирования дома.

Основным критерием при определении размеров помещения под установку отопительного оборудования является его площадь, которая должна быть не менее 15 м2 при высоте потолка 2,2 м.

Обратите внимание, что значения кратности и прочих коэффициентов, используемых при расчёте воздухообмена в газовой котельной, приводятся исходя из того, что высота потолка равна 6 м. При уменьшении высоты потолка необходимо увеличивать интенсивность воздухообмена из расчёта +0.25% на 1 м

С учётом указанной особенности, кратность воздухообмена в бытовых котельных с газовым оборудованием равна 3.

Обязательным требованием также является наличие каналов для естественной подачи и вытяжки воздушных потоков (форточка или приточный клапан, вытяжной вентиляционный канал).

При расчёте сечений приточных каналов используются следующие коэффициенты:

8 см2 на 1 кВт мощности котла (для тех случаев, когда забор воздуха осуществляется с улицы);
30 см2 на 1 кВт мощности (для тех случаев, когда подача воздуха происходит из соседних помещений).

Возможно использование и принудительной вентиляции с полным циклом (подача и вытяжка), но только как дополнение к естественной.

Отопительные котлы, мощность которых менее 30 кВт, могут устанавливаться в жилой зоне, если конфигурация помещения соответствует перечисленным выше требованиям (например, двухконтурный котёл АОГВ, который может быть установлен непосредственно в жилом помещении).

При проектировании отдельных помещений под котельные необходимо учитывать, что стены и двери должны быть выполнены из материалов, обладающих огнестойкостью не менее 0.75 часа.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

Площадь не менее 4 кв. м.
Объём помещения не менее 8 куб. м.
Высота потолка не менее 2,2 м.
Ширина входного проёмы не менее 80 см.
Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
Создаются оптимальные условия для эффективной работы оборудования.
Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

По принципу создания тяги: естественная или принудительная.
По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

Мощность прибора, его функциональные особенности.
Площадь помещения.
Нагрузка на котёл (частота использования).
Наличие окон, дверей.
Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

Приток воздуха располагается напротив вытяжки.
Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

Внимание
Формула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

Внимание
Формула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

сон – 20 м³/ч;
отдых – 40 м³/ч;
активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

Перфоратор или дрель с насадкой-коронкой.
Пила для обработки труб.
Инструменты для разметки — линейка, карандаш.
Трубы-воздуховоды, переходники к ним.
Защитные решётки.
Переходник с обратным клапаном.
Защитные гильзы для перекрытий.
Саморезы, дюбели, монтажные хомуты.
Герметик или монтажная пена.
Ножовка.
Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
К стене прикладывается труба, отмечаются её габариты.
Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
В отверстие устанавливается труба.
Щели между стеной и трубой заливаются герметиком или запениваются.
Монтируется канальный вентилятор.
Прокладывается и подключается электропроводка.
Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
С обеих сторон трубы крепятся решётки.

отдельной статье

Как подобрать материал для вытяжки

Материал изготавливания может быть разным.

Рассмотрим некоторые из них.

Кирпич. Этот материал применяется для строительства вытяжного канала в котельных, работающих на твёрдом топливе. Чистка таких каналов весьма трудоёмкая, однако срок их службы значительный. В газовых котельных кирпичный воздуховод не является оптимальным вариантом, поскольку они имеют низкую температуру и в трубе может появится конденсат, способный разрушить кирпич;
Керамика. Для использования в твердотопливной котельной используют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
Металл. Стальные вытяжные каналы допускается применять и в твердотопливных, и в газовых котельных. Единственное различие это применение более толстостенного металла для котлов на твёрдом топливе. Металл должен быть жаропрочным. Из недостатков – высокая цена и меньший срок эксплуатации по сравнению с кирпичными.

Определиться с материалом вытяжного канала помогут требования к коррозионной стойкости и взаимодействию с сажей

Также важно учитывать какое давление создаётся принудительной вентиляцией, количеством конденсата, температуре газов. При необходимости восстановления вытяжного канала из кирпича в условиях работы газового оборудования можно внутрь старого канала поместить металлические воздуховоды

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
Вентиляционный канал должен быть герметичен.
Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
Система должна состоять из негорючих материалов.
Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

Пространство от горизонтальной трубы до потолка не менее 20 см.
Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

Оборудуется канал для выведения дыма.
Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.

Пример расчёта параметров воздухообмена:

Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

Выход горизонтально в стену.
Выход в стену с изгибом и подъёмом.
Вертикальный выход в потолок с изгибом.
Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

газовый котёл;
угловой коаксиальный отвод;
коаксиальная труба;
отводчик конденсата;
фильтр;
защитная решётка;
горизонтальный и вертикальный наконечники;
накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Стандартизация вентиляции при эксплуатации газовых котлов

Этот документ также регламентирует:

порядок разработки технической документации;
размеры и мощности вентиляционных систем для разного вида строений;
их виды и порядок обустройства.

Расчёт сечения вентиляции

Чтобы правильно произвести расчет сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП ее высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчете нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
Скорость потока массы воздуха (не менее 1 м/с).
Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчета будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

V — объем воздуха для сгорания топлива;
L — длина помещения;
S — ширина помещения;
H — высота помещения;
n — частота смены воздуха в котельной, равная 3.

Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Вытяжные и приточные каналы

Выше мы уже упоминали, что система вентиляции в бойлерной или котельной достаточно универсальна и может быть рассчитана по общей методике, применяемой для газового оборудования.

Единственный узел, конструкция которого существенно изменяется в зависимости от типа котельного оборудования – это дымоход.

Схемы дымоходов

В целом, различают две базовые схемы установки дымохода:

в стене здания;
с выносом за стену здания.

Вытяжка из кирпича

В любом случае его конструкция должна учитывать следующие особенности:

химический состав отводимых продуктов сгорания (влажность, уровень насыщенности агрессивными кислотами и т.д.);
температуру исходящего потока;
необходимость безопасного отвода конденсата;
необходимость в периодической очистке от сажи.

Материалом для изготовления дымохода может быть кирпич, керамика, сталь.

Отметим, что традиционные кирпичные дымоходы в современных котельных применяются достаточно редко ввиду высокой сложности их постройки, а также слабой устойчивости к низкотемпературным газам (главным образом, из-за агрессивного конденсата). Оптимальная область применения для таких конструкций – твёрдотопливные котлы, температура отводимых газов в которых может достигать 500-600C.

Вытяжка из керамических труб

Тем не менее, кирпичная труба – более долговечное сооружение, чем железная вытяжка, поэтому в последние годы всё чаще применяется её модифицированный образец – с керамическими вставками. Такое решение оптимально для жидкотопливных котлов, отводимые газы которых насыщенны легко-конденсируемыми парами.

Для газового оборудования рекомендуется использовать стальные вытяжки-дымоходы, которые могут быть установлены двумя способами: с наружным размещением или вмонтированные в стену здания.

Варианты стальной вытяжки

Рассматривая вентиляцию котельной, необходимо отдельно остановиться на конструкции приточных каналов.

Клапан КИВ

При их проектировании следует учитывать, что категорически запрещено направлять входящий поток воздуха прямо в котёл. Оптимальное положение приточного диффузора – на противоположной стене.

Для снижения теплопотерь через приточные каналы, можно использовать новое решение – автоматический клапан инфильтрации воздуха (КИВ), пропускающие воздушный поток только в одном направлении.

Компания «Мега.ру» принимает заказы на разработку вентиляционных систем для жилых и вспомогательных помещений, включая котельные всех типов. Узнать подробные условия сотрудничества и заказать выполнение проекта можно, перейдя в раздел «Контакты».

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

ФЗ №384;
Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
Постановление Правительства №87;
Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
СНиП (II-35-76, 2.04-05);
СанПиН 2.2.4.548-96. 2.2.4;
Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

ГОСТ 30434-96;
ГОСТ 30528-97;
ГОСТ Р ЕН 12238-2012;
ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
ГОСТ 32548-2013 (межгосударственный стандарт);
СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Системы приточной вентиляции в газовой котельной

Зачем нужна система циркуляции воздуха

Стандартизация вентиляции при эксплуатации газовых котлов

Испытание вентиляционной системы

Основные причины ухудшения тяги в системе вентиляции

Роль вентиляции в помещении с газовым котлом

Испытание вентиляционной системы

Основные причины ухудшения тяги в системе вентиляции

Общие положения

Общая информация о котлах, их размещение
