Установка вентиляционной трубы на крыше частного дома

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Общая характеристика вентиляционных узлов крыши

При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.

Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.

Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.

Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.

При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога

Изготовление систем прохода соответствует ГОСТу 15150, а именно:

1. Толщина материала превышает 1,9 мм.
2. Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
3. Обрабатывается антикоррозийными смесями.
4. Размер кольца-опоры обязательно превышает диаметр патрубков.
5. Длина конструкции должна составлять максимум 1 м.

Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.

Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев

На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.

Как установить вытяжную трубу на крыше

Вентиляционная система помогает в решении вопроса об обеспечении оптимального микроклимата в помещениях. Существуют санитарно-гигиенические нормы параметров воздуха в вентилируемых помещениях. Он должен быть определенной влажности, очищен от пыли и вредных веществ.

Ничего сложного в установке вентиляционных воздуховодов нет. Но прежде чем приступить к этой работе, необходимо выполнить проект. Он содержит в себе план и спецификацию, учитывающую все элементы монтируемой конструкции, а также их места прокладки и установки.

Монтаж элементов вентиляции должен вестись в соответствии с нормативами СНиП и безопасности. Для наиболее продуктивной работы вентиляции, проектировщики определяют расположение системы, ее составляющие, сечение и габариты конструкции. В каждом конкретном случае проводятся индивидуальные расчеты. Одним из важных этапов работ является расположение вентиляционных труб на крыше. Их вывод выполняют от стены, либо непосредственно от оборудования.

Назначение вывода вентиляционных труб на крышу:

• для притока воздуха в помещение;
• для циркуляции воздуха в чердачном помещении;
• для устройства фановой трубы стояка канализации.

При выборе места установки вывода вентиляционной трубы для вытяжки на крыше, необходимо обратить внимание на то, чтобы ничего не могло помешать оттоку вентилируемого воздуха. С учетом эксплуатационных потребностей, проектировщики рассчитывают размеры конструкции

Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек. Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Для стропильных систем, включающих коньковую балку, вывод на кровлю рационально выполнять недалеко от конька. Тогда дополнительная фиксация вентканала не потребуется.

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

• Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги.

  Кровельный дефлектор

• Защитные колпаки и капельники. Крепятся на верху вентиляционной трубы и препятствую попаданию внутрь нее атмосферных осадков. Отсутствие влаги в системе поддерживает ее работоспособность и уменьшает риск коррозии.
• Кровельные аэраторы. Устройства, предназначенные для улучшения вентиляции в промежутке между самой кровлей и ее теплоизоляцией. Они не влияют напрямую на микроклимат в доме, но предотвращают образование конденсата.

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

• тип кровли – плоская, двускатная, односкатная, сложная;
• вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
• угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

• инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
• желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
• в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
• для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Монтаж вентиляции: альтернатива воздуховодам

Вентиляционная система является важным условием создания комфортных условий в загородном доме. В зависимости от проекта дома она может иметь довольно сложное устройство, дополнительные функции и приличную стоимость. Последний пункт пробуждает к жизни понятное стремление сэкономить, заменив часть воздуховодов канализационными трубами. Чтобы понять, приведет ли такое решение к ожидаемому результату, следует рассмотреть следующие факты:

• Отличие размеров. Размеры и сечения канализационных и вентиляционных труб чаще всего не совпадают, поэтому комбинированную систему собрать не получится. Шанс есть, если монтаж будет проводиться с нуля.
• Экологичность материала. Для вентиляционных изделий используют пластик, не ухудшающий качество поступающего воздуха. Канализационные трубы не отличаются экологической чистотой, что объясняется спецификой применения. Учитывая эти особенности, канализационные элементы в системе вентиляции допускается использовать только в вытяжной части.

Один из способов маскировки вентиляционной трубы от вытяжкиИсточник folksland.net

• Особенность материала. Воздухопроводы при производстве обрабатываются антистатиками, благодаря чему поверхность изделий остается чистой. В отличие от канализационных аналогов, на внешних стенках которых неизбежно будет накапливаться грязь, а внутри образуются скопления пыли и будут удобно себя чувствовать всевозможные микроорганизмы. Еженедельное стирание пыли с поверхности — дело несложное, вопрос в том, как быть с внутренним содержанием.
• Вес. Трубы для канализации гораздо тяжелее, чем воздуховоды; при монтаже навесной вентиляции для них потребуется усиленное крепление.
• Внешний вид. Конструкция из канализационных элементов проигрывает в презентабельности. Под дизайн помещения гораздо проще подобрать подходящие вентиляционные трубы.

Приведенные факты заставляют сомневаться в целесообразности применения канализационных труб для организации домашней вентиляции. Компромисс, имеющий право на существование — их использование в нежилых помещениях (например, гараж) или для обустройства вытяжки.

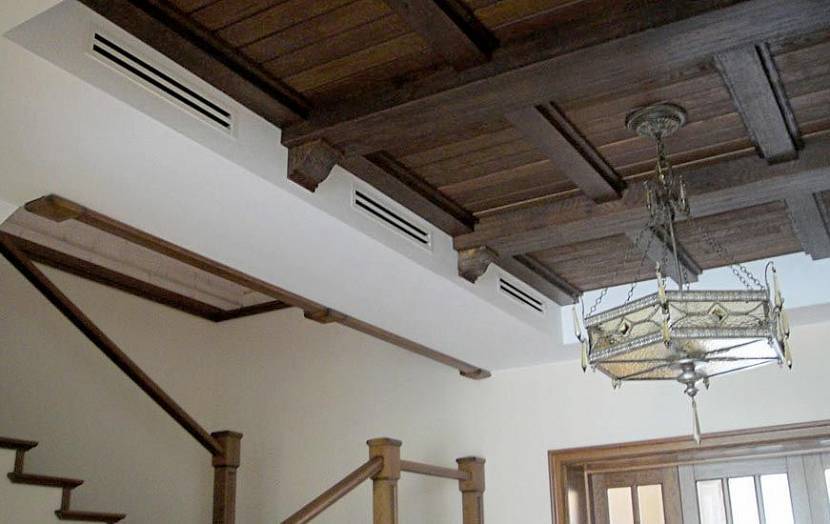

Правильно подобранные элементы вентиляционной системы впишутся в любой интерьерИсточник bouw.ru

Высота вентиляционной трубы над крышей

При выборе высоты трубы, которая будет находиться на кровле, в первую очередь нужно учитывать её диаметр. По СНиП высота вентиляционных труб над крышами должна соответствовать ряду правил в зависимости от типа кровли и прочих условий. Основные из них:

1. При расположении вентиляционной конструкции в непосредственной близости от дымохода её высота должна быть аналогична дымовой трубе.
2. Если крыша плоская, то рекомендованная высота вентиляционного выхода должна соответствовать параметру не менее полуметра.
3. Если труба установлена на дистанции в 1,5 метра от конька, то тогда её высота должна быть больше 50 см.
4. При расстоянии от конька до вентиляционной трубы от полутора метров и выше её высота должна соответствовать коньку или быть выше его.
5. Если труба располагается удалённо от конька крыши (на 3 м и более) то высота в таком случае рассчитывается так: вниз от конька проводится условная линия под углом 10 градусов в направлении горизонта. Высота трубы не должна быть ниже, чем у этой линии.

Высота вентиляционной трубы над разной крышей

Плоские кровли обычно не возводятся над жилыми строениями. Но такой расчет может понадобиться при устройстве вентиляции гаража. В этом случае рекомендуется устанавливать трубу высотой не менее 50 см над поверхностью крыши.

Для наклонной кровли необходимый размер определяется в зависимости от удаленности выходного стояка от конька крыши.

• На расстоянии менее 1,5 метров от него высота над кровлей должна быть не менее 50 см.
• При удалении в пределах 1,5 – 3 м верхний край трубы обязан находиться на уровне конька или выше.
• Для расчета высоты трубы, установленной на расстоянии 3 и более метров, потребуется немного геометрии. От самого верха кровли проводится воображаемая линия под углом 10 – 12 ° к горизонту. Верхний край воздуховода должен находиться выше нее.

Предлагаем ознакомиться Медный змеевик на трубу дымохода

Дополнительным фактором может стать расположение вентиляционного стояка неподалеку от дымохода. В этом случае верхний край трубы нельзя располагать ниже него. Иначе при неблагоприятном ветре возможно попадание дыма обратно в дом через вентиляцию.

Как вентиляцию вывести на крышу: важно обеспечить тягу

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

• тип здания;
• из какого материала сделана крыша и стены;
• материал утеплителя и необходимость его в зависимости от местности;
• место выхода вентканала на крыше.

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

• тонкие стенки способствуют высокой проникающей способности вентшахт;
• гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
• минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
• трубы легковесные, значит устанавливать их не сложно.

Как защитить деревянную основу от горячей печной трубы

Как вы помните, согласно нормативам СНиП 41-03-01-2003 минимальное расстояние от печной трубы до любых деревянных конструкций стартует от 140 мм. Наиболее «продвинутыми» в этом отношении считаются сэндвич элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.

Делаем вывод, все печные трубы при прохождении через конструкции деревянной кровли или деревянное межэтажное перекрытие нужно защищать.

Проход трубы через потолок бани является наиболее яркой иллюстрацией к данной теме, так как бани в нашей великой державе, как правило, делаются из дерева. К этому еще стоит добавить, что температура в банных печах зачастую выше, чем в обычных.

При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать все своими руками.

Сейчас промышленность выпускает разнообразные потолочные проходные узлы (ППУ). В дорогих конструкциях подобного плана предусмотрен специальный усиленный короб, который идет вместе с утеплителем, наполнителем и прочей фурнитурой. Но сколько я сталкивался, наш человек не желает платить деньги за такие удобства и в этом, я с ним солидарен.

Дело в том, что сама по себе конструкция не особенно сложная и здесь, как это часто у нас бывает, дешевле купить все по отдельности. Сначала я расскажу, как выглядит классическая инструкция для такого обустройства, а затем поведаю, как я делал переход трубы через потолок бани своими руками:

• Практически на любом строительном рынке сейчас можно найти специальные металлические короба с уже готовым вырезанным под определенный диаметр дымохода отверстием;
• В горизонтальной пластине такого короба, которая одновременно является частью потолка, по периметру делаются крепежные отверстия под саморезы. Но сразу конструкцию на «голый» деревянный потолок крепить нельзя. Ее края нужно предварительно обложить не горючим теплоизолятором. Чаще всего для этих целей используется асбестовое полотно;
• Габариты вертикальных стенок короба подбираются аналогично с таким расчетом, чтобы между ними и проходным отверстием можно было закрепить асбестовое полотно;

• Изнутри вертикальные стенки короба положено обкладывать фольгированной базальтовой ватой толщиной 30 – 50 мм, стоит она конечно дороже чем обычная, но такова инструкция;
• Абсолютно четко без малейшего зазора подобрать отверстия в коробе под печную трубу практически нереально, хотя бы небольшой зазор, но все же будет. Вот его положено замазать жаропрочным герметиком;
• Далее пространство между фольгированной базальтовой ватой и печной трубой заполняется керамзитом или такой же ватой, только мягкой и без покрытия. Для нежилого чердачного перекрытия этого хватит, но если баня мансардного типа, а на втором этаже есть комната отдыха, то короб сверху нужно накрыть плитой из минерита (жаропрочный и более безопасный аналог асбеста) или такой же пластиной из нержавейки.

Теперь, как я и обещал, расскажу о собственном опыте обустройства такого перехода. Баня делалась давно, и тогда этих удобных приспособлений попросту не было. Сэндвич конструкции на тот момент стоили баснословных денег, поэтому в качестве дымохода была установлена бесхозная чугунная труба.

Квадратное отверстие в деревянном перекрытии было вырезано с таки расчетом, чтобы во все стороны между дымоходом и древесиной было не менее 250 мм. На вертикальные стенки ниши я сразу набил асбестовое полотно.

Снизу был подшит трехмиллиметровый лист нержавейки. Хотел подшить десятимиллиметровую асбоцементную плиту, но побоялся, что она лопнет от температуры, хотя сосед подшил и стоит до сих пор.

Трубу в коробе я обернул асбестовым полотном и поверх него законопатил зазор глиной. А сверху все это хозяйство засыпал керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но второго такого же листа нержавейки на тот момент у меня не нашлось.

Тогда я замешал цементно-известковый раствор на основе керамзитного песка и залил тридцатимиллиметровую армированную катанкой стяжку. Только стяжка заливалась не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при температурных колебаниях она бы попросту потрескалась.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

• ножницы для резки металла;
• утеплитель;
• набор отвёрток;
• маркер (для выполнения разметки);
• специальный герметик;
• саморезы;
• уплотнительные элементы;
• узел прохода;
• рабочие перчатки.
• дрель или перфоратор;
• уровень;
• электро- или ручной лобзик.

Последствия от некачественной установки

Не стоит игнорировать правила, которые предъявляются к кровельной вентиляции. При пренебрежении правилами обустройства можно столкнуться с нежелательными процессами, которые способны разрушить все здание.

Из жилых помещений под крышу поступает теплый воздух. На улице на кровлю воздействуют холодные воздушные массы. Из-за разницы в температуре под кровлей начинает скапливаться конденсат, который удаляется только при помощи проветривания. Если вентиляционный выход не предусмотрен, конденсат будет накапливаться на чердаке, разрушая крышу.

Бетонные крыши не так сильно восприимчивы к воздействию конденсата, однако на их поверхности может появиться вредный грибок, который негативно воздействует на человеческий организм.

Неграмотный вывод на крышу воздуха может негативно повлиять и на мягкую кровлю. В большинстве случаев мягкие кровельные материалы располагаются на основании из бетона или сплошной обрешетке. Наличие лишней влаги, которая проникает изнутри, приведет к тому, что материал начнет расслаиваться. В дальнейшем крыша будет протекать.

Железные крыши могут подвергнуться коррозии, что приведет к ослаблению защитных характеристик кровли. Осыпание жесткого материала с кровли может травмировать людей, которые находятся внизу.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Конструкция проходного узла при выводе вентиляции на крышу

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Частые ошибки и проблемы при установке

Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

1. Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
2. Вытяжные отверстия располагают под потолком в комнате.
3. Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
4. Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
5. Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком

Что нужно учитывать при выводе вентиляционной трубы на крышу

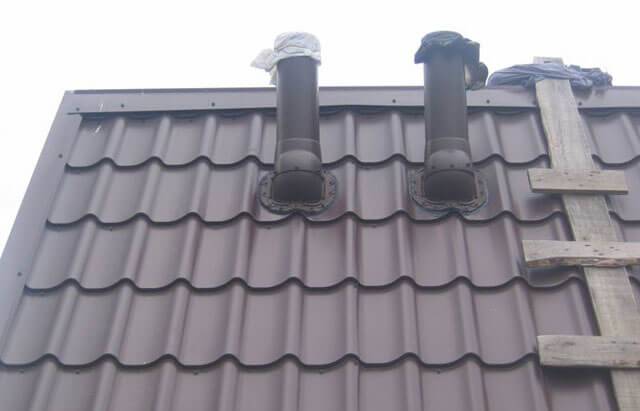

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.

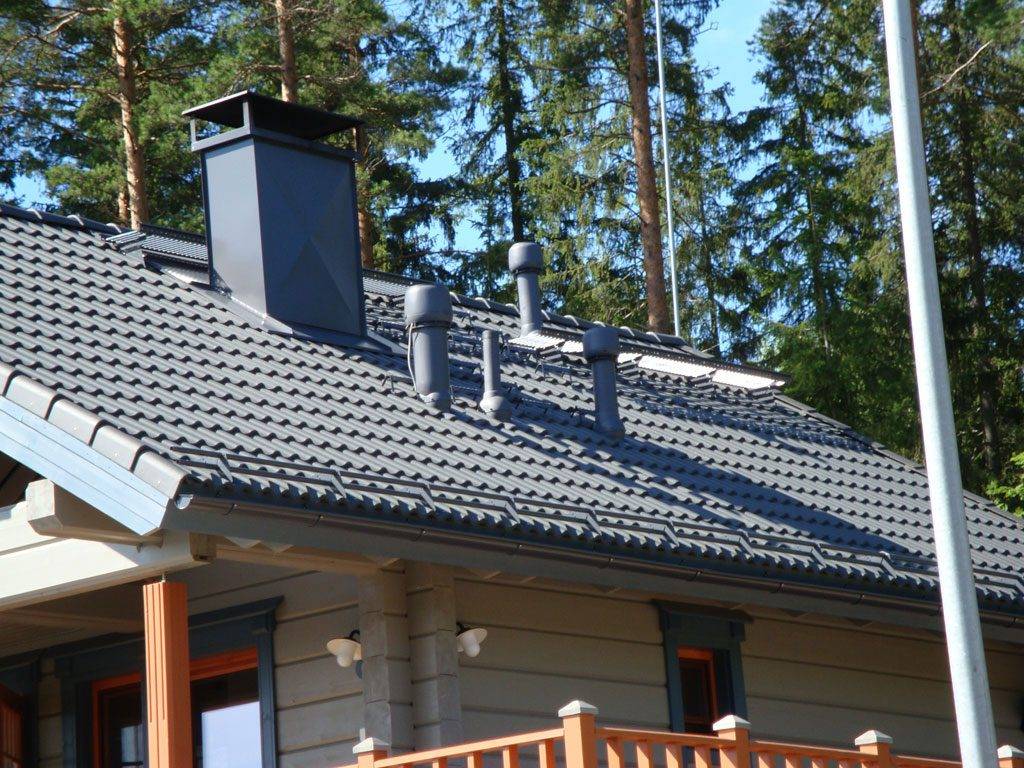

Особенности вывода труб для вентиляции на крышу

Основная задача вентиляционной системы — это создание и поддерживание оптимального микроклимата в доме. Воздух в вентилируемых помещениях обязательно должен соответствовать санитарно-гигиеническим нормам. Воздух не должен быть слишком влажным, загрязнённым пылью и опасными веществами.

Монтаж вентиляционной конструкции выполняется довольно легко, однако, перед установкой обязательным пунктом является создание проекта. Он должен включать в себя план, который учитывает, какие именно элементы будут использованы при монтаже и места их размещения.

Установка вентиляционных деталей должна соответствовать строительным нормам и правилам (СНиП) и выполняться с учётом всех пунктов безопасности. Помимо этого, правильное расположение вентиляционных труб позволяет получить максимально продуктивную вентиляцию. Очень важным моментом является расположение вентиляционной трубы на крыше. Её вывод осуществляется от основного оборудования или от стены. Количество комплектующих деталей может быть разным. Это зависит от конкретного случая и от плана будущей конструкции.

Вывод вентиляционной трубы через крышу выполняют для:

• притока кислорода в дом;
• монтажа фановой части канализационного стояка;
• циркуляции воздуха на чердаке.

Выбор места для трубы при установке на крышу обязательно должен выполняться таким образом, чтобы ничто не мешало удалению загрязненного воздуха. Высота и диаметр таких изделий определяется с учётом их эксплуатационных особенностей.

Высота и диаметр трубы зависят от типа вентиляции, объема помещения и прочих факторов

Для скатного типа кровли правильным решением будет установка вентиляционной конструкции неподалёку от конька. Такое размещение не требует дополнительной фиксации воздуховода.
