Расчет и схема системы вентиляции покрасочной камеры своими руками

Особенности вентиляционной системы

Что нужно учесть при расчете вентиляции в покрасочной камере:

Наименьшая скорость перемещения воздуха – от 25 см/с.
Необходимо не только контролировать удаление пыли из камеры, но и предусмотреть на пути поступающего воздуха фильтрующие элементы. Защита мест забора воздуха решетками, позволит предотвратить попадание мусора в систему.
Для надежности системы, необходимо предусмотреть несколько мест забора воздуха

Важно правильно подсчитать производительность устанавливаемых вентиляторов. Мощность приточного вентилятора должна быть на 1/3 больше, чем у вытяжного, чтобы не возникал забор воздуха с пылью из смежных помещений через дверь.
Важно, так расположить воздушные каналы и подобрать такую мощность вентиляции, которая не будет влиять на качество окраски изделия

Проще говоря, прямое воздействие струи воздуха, не должно повредить свежеокрашенную поверхность детали.
Трехкратная очистка поступающего воздуха: на входе; после нагрева и перед подачей в камеру
Возможность регулирования температуры и интенсивности воздухообмена
Нельзя надеяться только на естественную вентиляцию, так невозможно обеспечить необходимое количество чистого воздуха в камере, работать она будет неэффективно и неравномерно;
Желательно над рабочим местом, равномерно разместить вытяжные каналы. Иногда изготавливают жесткий каркас, на нем закрепляют несколько раструбов воздухозаборника. Так можно сделать удобную конструкцию, позволяющую отсасывать из камеры покрасочный туман;
Программатор и таймер, установленные в блок, увеличат комфорт рабочих цеха.

Требования и расчет

Покрасочные камеры должны быть обеспечены приточной и вытяжной вентиляцией, с дополнительным обустройством вытяжки в верхней части помещения. Нижний отвод воздуха оборудуется путём поднятия решётки на 15—20 см над основным уровнем пола. В это пространство монтируются воздухозаборники с фильтрами.

Система воздухообмена в окрасочной камере в обязательном порядке оснащается фильтрующей системой как на приточном, так и на вытяжном участке. С ее помощью из поступающих масс удаляется пыль. На выходе, из отработанных газов удаляются красящие частицы, с помощью специальных краскоулавливающих установок.

При проектировании вентиляции используются сложные расчеты

Очень важно выполнить точный расчет скорости обновления воздуха в помещении. Почему это так важно?

1. Слишком сильные потоки воздуха могут привести к нарушению технологии покраски.
2. Низкая скорость поступления свежего кислорода приведёт к низкой эффективности проветривания и удаления технологических частиц. Такая ситуация несёт высокий уровень опасности для работающих на объекте людей.

На конструкцию покрасочной камеры и ее систему вентиляции существенное влияние оказывает размер и конструктивные особенности предметов, которые планируется покрывать краской в помещении.

Здесь важным показателем, который точно определяется при расчете системы вентиляции, является кратность. Кратность воздухообмена при обработке объектов с небольшой площадью поверхности должна быть пятикратной. То есть, столько раз должен обновляться воздух за единицу времени.

На объектах, предназначенных для обработки легковых автомобилей, кратность увеличивается в 50—100 раз. Исходя из параметров кратности, в камерах, обустроенных для покраски транспортных средств, не рентабельно производить нанесение краски на небольшие по площади предметы.

Стандартная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час. Такой объём обеспечивает создание благоприятных рабочих условий для персонала и соблюдение технологических требований.

Стандартная покрасочная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час

• длина – 7 метров;
• ширина – 4 метра;
• высота – 3 метра.

Определение объёма помещения производится путём умножения показателей длины, ширины и высоты. Наш объём равен 84 кубическим метрам. Цех используется для покраски автомобилей, его кратность равна 90. Рассчитываем производительность. 84 умножаем на 90. Получается проходимость воздуха 7 560 кубических метров в час. Показатель недостаточен и требует увеличения примерно в два раза. То есть нужно увеличить мощность оборудования или размеры помещения.

Чтобы рассчитать параметры приточно-вытяжной системы нужно учитывать параметры давления и производительности оборудования. Давление находится в прямой зависимости от площади фильтров. Чем больше фильтров «на входе» и «выходе», тем ниже давление.

Обязательно ли делать вентиляцию в покрасочном боксе, и почему?

Да, обязательно.

Вентиляционная система в покрасочных боксах выполняет такие функции:

1. Очищает поступающий воздух от пыли и грязи, которые могут осесть на ЛКП.
2. Фильтрует удаляемый воздух от вредных веществ и запахов. Они и окружающей среде вредят, и могут быть опасны (а запах — неприятен), если покрасочная камера организована рядом с людьми. Например, если вы занимаетесь покраской авто в своем гараже, и рядом стоят гаражи других автовладельцев. В этом случае речь идет не только про дискомфорт соседей, но и про нарушение санитарных норм. Если ПДК вредных веществ из-за вашей работы превысит нормы — ждите Санстанцию.
3. Удаляет вредные вещества, которые выделяются при покраске, и могут повредить маляру. Самый главный фактор, поскольку в состав ЛКМ входят вещества I и II классов опасности («чрезвычайно опасные» и «высокоопасные»), в том числе проникающие в организм через кожу и пищеварительный тракт (с грязных рук).
4. Удаляет пары взрывоопасные вещества. Из ЛКМ выделяются ксилол, также опасен уайт-спирит (легковоспламеняемое вещество) и растворители, которые его содержат.

При недостаточном воздухообмене покраска даже 1 машины может навредить здоровью автомаляра. А если вы додумаетесь долго красить в закрытом небольшом гараже — можно получить острое отравление парами ЛКМ.

Поэтому даже если речь идет о перекраске 1 запчасти — для работы надо обеспечить достаточный воздухообмен.

Правила расчёта потолочных и напольных фильтров

Воздушный фильтр — важный конструктивный элемент любого автосервиса, занимающегося окрашиванием автомобилей. Их располагают равномерно в помещении, где осуществляется окрашивание автомобильного кузова. Такие фильтры бывают двух разновидностей, для пола и потолка.

Каждый из этих типов фильтров должен обеспечивать максимальную эффективность очистки бокса (показатели должны превышать цифру в 99%). В связи с этим очищение выполняется поэтапно:

• Вначале из воздуха убираются большие частицы краски;
• На последующих этапах из воздуха убираются мелкие частички.

Такая методика требует применения фильтров мелкой очистки, благодаря которым пыль из уличного воздуха не оседает на поверхности окрашенных металлоконструкций. Чтобы рассчитать минимальную площадь фильтров для потолка, нужно точно знать уровень номинального потока воздуха в покрасочной камере.

Этот параметр нужно будет разделить на номинальный показатель потока воздуха в эксплуатируемом фильтре. Результатом таких расчётов будет минимальная площадь поверхности фильтров. Естественно, для достижения максимальной эффективности всей системы необходимо монтировать в боксе фильтры большой площади.

Аналогичным способом можно вычислить минимальную площадь для фильтров на полу.Вообще фильтр напольный для покрасочной камеры состоит из двух конструктивных элементов: несущей обрешётки и фильтровальных элементов.

Чертёж покрасочной камеры создаётся в нескольких вариантах. Каждый из них имеет свой тип обрешётки с фильтрами. Решётка может располагаться прямо под автомобилем, либо под колёсами транспортного средства.

Правильная вентиляция

Кроме того, обрешётка может покрывать пол камеры полностью, а фильтровальные элементы в таком случае будут находиться ниже уровня обрешётки на несколько сантиметров.

Как сделать систему вентиляции в покрасочной камере своими руками

Покрасочный бокс можно приобрести в готовом виде, однако стоит он недёшево. Более бюджетный вариант – оборудовать такую камеру в гараже своими руками.

Стены рабочего участка для окраски должны быть огнеупорными, чтобы избежать пожара. В самом начале работ необходимо организовать достаточное освещение. Желательно, чтобы источники света были расположены по всему периметру площадки – так маляру буде легче работать. Поверхность ламп также должна быть защищена плотным материалом, который выдерживает воздействие токсичных веществ (красок, растворителей) и высоких температур.

Оборудование пола играет огромную роль. Нужно сделать траншеи, которые будут выводить отработанный воздух, и прикрыть их специальными решётками. В качестве металлических перекрытий подойдёт арматурная сетка, которую можно сделать и самостоятельно.

Следующий этап – установка вентиляции. Главное – правильно рассчитать необходимый воздухообмен. К вентиляторам покрасочной камеры предъявляются высокие требования – они должны постоянно проверяться на исправность и правильность работы.

Вентиляторы, которые будут выводить загрязненный воздух, размещаются внизу, в специальных траншеях под решёткой. Подачу воздуха нужно осуществлять сверху. Также стоит дополнительно установить защиту воздухоотвода обратным клапаном.

Если есть такая возможность, стоит приобрести инфракрасные лампы для сушки готовой работы. Такие лампы сокращают срок сушки в несколько раз, а все мелкие частицы и окрасочный туман удаляются с помощью вентиляции.

Вентиляция в покрасочном цехе должна быть безопасна для оператора.

Пожарная безопасность

Покрасочная камера для металлоконструкций имеет один существенный недостаток — она обладает высокой пожарной опасностью

Обустраивая такое помещение, нужно большое внимание уделить требованиям безопасности. При сооружении покрасочных боксов должны соблюдаться не только нормы строительства, но и правила обустройства электросетей

Все элементы помещения и вентиляционное оборудование должны оснащаться надёжной защитой против взрывов

При оборудовании стен теплоизоляционными материалами необходимо обратить внимание на высокую устойчивость материалов к возгоранию

Наилучшим утеплителем для таких комнат будет минеральная вата. Пожаротушение покрасочной камеры – элемент, которым необходимо в обязательном порядке оснастить бокс автосервиса. Внедрение системы пожаротушения необходимо отметить в проектном плане.

Для увеличения пожарной безопасности бокса необходимо оборудовать теплообменник специальным термостатом, выполняющим защитные функции.

Также нужно оборудовать пульт управления специальной кнопкой, позволяющей при возникновении аварийных ситуаций блокировать работу подающего воздушного клапана (в результате чего поступление сжатого воздуха прекратиться). В помещение обязательно должна присутствовать система заземления электрических приборов.

Покрасочная камера – это функциональный автоматический механизм, обеспечивающий безопасность и высокую скорость работы, а также – высокое качество окрашивания изделий. Принцип действия камеры заключается в том, что в специальную кабину при помощи систем вентиляции подаётся сжатый очищенный и нагретый до нужной температуры воздух с улицы.

Созданная в боксе атмосфера позволяет провести качественную покраску автомобиля, а после завершения процедуры – вывести все опасные соединения через особое вентиляционное отверстие.

Пример покрасочной камеры с мебельного производства

Приводим фото покрасочной камеры, которые были сделаны во время экскурсии на реальной действующем предприятии.

Различные требования к окрашиванию тех или иных изделий привели к появлению камер с разнообразными особенностями конструкции. Отличия состоят в способе удаления лакокрасочных паров. Для окрашивания объемных крупногабаритных узлов, например, отдельных деталей кузова автомобилей или кузовов в сборе предназначена . Внутри любой камеры происходит непрерывное движение воздуха, увлекающего за собой пары краски. В подобных системах молекулы воды улавливают и связывают мельчайшие частицы ЛКМ, сводя к минимуму выброс вредных веществ в атмосферу. Специалисты могут оборудовать одной или несколькими водяными завесами уже существующие . Этот шаг сделает работу маляра более комфортной и безопасной. Перед окраской изделиявам необходим чтоб очистить изделие от ржвавчины и остатков прошлого слоя краски.

Поговорим о помещении

Камера для покраски автомобилей должна иметь стены, которые будут соответствовать ряду требований:

• сопротивляемость огню;
• герметичность;
• возможность периодически мыть;
• наличие теплоизоляции.

Последний пункт особенно важен, если речь идёт о гараже со стальными стенами – придётся сделать их двойными и положить прослойку из базальтовой ваты или другого огнеупорного теплоизолирующего материала.

Помещение должно быть герметичным

Обязательно обратите внимание на пол – он должен разрешать потокам воздуха беспрепятственно циркулировать. Для этой цели сделайте покрытие в виде многослойной решётки – таким образом снизу будет обеспечен нормальный отвод и приток воздуха

Двое дверей – обязательное требование противопожарной безопасности. Они должны легко открываться, чтобы дать возможность для срочной эвакуации в случае возгорания, и герметичными, чтобы предотвратить попадание пыли и посторонних частиц в помещение.

Размеры камеры должны быть достаточными, чтобы у мастера в процессе работы не возникало препятствий для свободного перемещения. В качестве основы может быть выбран бетонный или металлический каркас. Под поверхностью пола устраивается вытяжной механизм с фильтрами и клапанами. Подумайте о том, что понадобятся мостки для перемещения.

Покрасочная камера с водяной завесой на дверях

Конструируем водяную покрасочную камеру

Перед тем как приступить к работам по оборудованию покрасочной камеры в Екатеринбурге, необходимо схематично накидать эскизы, в которых будет видно четкое представление, из каких основных элементов состоит основная конструкция.

Вообще, покрасочная камера представляет собой герметичный бокс, оборудованный приточно-вытяжной вентиляцией. Для создания такой вентиляционной системы применяются электродвигатели. К основной части оборудования относится нагревательный ТЭН, который позволяет поддерживать высокую температуру на протяжении всего покрасочного процесса.

Камера должна быть оснащена световыми приборами, которые позволяют получить равномерную освещенность по всей площади бокса.

Для небольшого объема работ в качестве бокса может быть использован частный гараж. Если же такового не имеется, можно организовать небольшую постройку, что, естественно, повлечет за собой дополнительные финансовые затраты.

Изготовление

Следующим шагом после проектирования окрасочной камеры с водяной завесой являются технические расчеты. Они должны быть проведены со скрупулезной точностью, так как неправильные расчеты могут привести к неполноценному функционированию оборудования.

Примерная схема обустройства камеры выглядит следующим образом:

• Установка дверей. Они должны быть герметичными и утепленными.
• Конструкция пола состоит из отверстия и трубы, которая выходит наружу для оттока воздуха.
• Стены утепляются и обшиваются профнастилом.
• Система воздухообмена включает в себя металлические трубы и два электродвигателя.
• Утепленный потолок, выполняется из профнастила. В потолке монтируется металлическая решетка для притока воздуха.
• Очистка воздуха осуществляется благодаря системе трехуровневой фильтрации.
• Освещение осуществляется благодаря потолочным и боковым светильникам.

Помещения для окрашивания автомобилей представляют собой усовершенствованные технологические помещения, предназначенные для ремонта и обновления автомобилей. В таком боксе большинство рабочих режимов автоматизировано, что существенно облегчает деятельность оператора.

Одним из главных преимуществ такого помещения является максимальная простота эксплуатации.При создании покрасочных камер используются только современные фильтрующие материалы, благодаря которым воздух в помещении очищается от паров лакокрасочных материалов максимально эффективно.

Такие камеры являются незаменимым элементом для большинства современных автосервисов, но к выбору подобного оснащения нужно подходить очень внимательно. В нашей статье рассмотрим особенности проектирования покрасочного автосервиса.

Примерная стоимость вентсистемы (проектирование + оборудование + монтаж)

Выполним расчет стоимости при обустройстве помещения под покраску:

Статья расхода	Стоимость, тысяч рублей
Проектирование с учетом освещения, вентиляции, нагрева, фильтров	От 50-70
Вентилятор-«улитка» во взрывозащищенном исполнении, 18000 м³/ч, 4 кВт	40 (нам надо 2 штуки, значит 80)
Нагреватель (дизель или газ) на 250 кВт	От 75
Датчик температуры воздуха	1
Напольный фильтр для задержания краски (PS3), рулон 0.75х20 м	5
Потолочный фильтр тонкой очистки, класс F5, рулон 2х20 м	15
Угольный фильтр (на вытяжку)	12-15
Манометр перепада давления (чтобы следить за загрязненностью фильтров)	3-4
Комплект оцинкованных воздуховодов (со всеми отводами, адаптерами, врезками), длиной 30-40 м (на приток и на вытяжку, с запасом)	75
Панель управления вентиляцией	5-15

Итого выходит около 320 тысяч рублей только на вентиляцию (то есть освещение, отделку стен, напольные решетки, заезд, ворота — оплачиваем отдельно). Это не считая услуг специалистов по монтажу и подключению этого оборудования. Конечно, мы считали грубо округленные суммы, и на практике цена может оказаться ниже.

Примерная стоимость готовой камеры с вентсистемой

Готовые окрасочные камеры с вентиляцией (на 1 легковое авто) стоят примерно столько:

1. Colortech CT 7000 (Турция): от 1.3 млн рублей. Размер — 7х4х2.8 м, горелка на 237 кВт, производительность притока и вытяжки — по 18000 м³/ч.
2. Colortech CT 6000 (Турция): от 1.1 млн. Характеристики те же, только размер другой: 6.2х4.08х3.4 м.
3. СК-1 Техносоюз (РФ): от 750 тысяч. Размер — 7.2х4.8х3.5 м, производительность по воздуху — 22000 м³/ч, регулировка температуры — от +20º до +90º.
4. Guangli GL-2000A GL-3 (Китай): от 1 млн. Размер — 6.9х3.9х2.7 м, производительность по воздуху — 24000 м³/ч.
5. Technoline Grand (Китай): от 800 тысяч. Размер — 6.9х4х2.9 м, воздухообмен — 26000 м³/ч, дизельная горелка на 330 кВт.
6. SPK-4.4.3 (РФ): от 2.7 млн. Размер — 4х4х3 м, воздухообмен — 10000 м³/ч, для нагрева воздуха — ТЭН на 282 кВт. Есть программируемый контроллер с сенсорным управлением.
7. Atis Aqua Prima 7.5.4 (РФ): от 900 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 24000 м³/ч, дизельная горелка 218 кВт.
8. Nordberg Standart (Китай): от 975 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 80000 м³/ч, дизельная горелка на 202 кВт.

У всех моделей есть фильтры (набор и их качество — разное), встроенные взрывозащищенные светильники, пожарные датчики, системы управления вентиляцией. В цену не включена доставка и установка.

Презентация покрасочной камеры Blowtherm (видео, не на русском)

Используемое оборудование

Обычно все комплектующее оборудование для системы устанавливается в отдельный бокс, примыкающий к камере. В большие короба, объединенные в блок, размещают: приточный и вытяжной вентиляторы; сменные кассеты с фильтрами для очистки воздуха; теплообменник с нагревательными устройствами; автоматика — заслонка для смены цикла окраски или сушки. От приточного вентилятора выводят канал к потолку камеры для подачи воздуха. Приток идет сверху вниз.

Схема воздухообмена в покрасочной камере

Низ окрасочного отсека – одна из важных частей вентиляции. Чтобы выкачать отработанный объем воздуха в этом месте устраивают траншеи или весь пол, накрытый металлическими решетками. В них размещают фильтры и каналы к вытяжному вентилятору.

С помощью вытяжного вентилятора удаляется большое количество воздуха, содержащего мельчайшие частички краски и ядовитые пары. В профессиональных мастерских и промышленных объектах перед удалением в атмосферу, загрязненный красками и растворителями воздух проходит через специальные фильтры. Для этого используют механические фильтры или устройства для очистки с помощью угольных элементов. Решетки-фильтры, расположенные в полу, так же впитывают падающие капли красок и лаков.

Решетки-фильтры

Самостоятельно их изготавливают из синтетической ткани или поролона. Но только выкачивать отработанный воздух из цеха недостаточно, нужно одновременно компенсировать объем поступлением свежего воздуха. Для этого необходим приточный вентилятор, для которого так же необходим механический фильтр, защищающий всю систему от попадания всевозможного мусора и пыли. Для равномерного воздухообмена, потребуется изготовить систему каналов достаточного сечения. Для покрасочных камер используются короба из оцинкованной или нержавеющей стали.

Основные затраты пойдут на приобретение вентиляторов необходимой мощности. Самостоятельно можно переделать мощные бытовые вентиляторы, вытяжные системы, воздушные насосы, но оборудуя покрасочный блок, нужно предотвратить возможность появления открытого огня. Не помешает установить противопожарные датчики.

После окрашивания камеру тщательно продувают, а затем увеличивают подогрев приточного воздуха в соответствии с технологией красящего состава и частично перекрывают вытяжку, создавая режим рециркуляции, когда большая часть воздуха остается внутри системы. Промышленные вентиляторы предусматривают использование термостатов, таймеров, устройств регулирующих обороты устройства.

В промышленных вентиляционных системах используется подогрев приточного потока. Если воздухообмен может достичь 1000 м³/час, то становится важна температура в помещении. Иногда используют рекуператоры, но при низкой температуре и высокой мощности они работают неэффективно.

Поэтому поток воздуха, нагнетаемого вентилятором, поступает в теплообменник, где он нагревается от 30 до 85 градусов по С и выше. За нагрев отвечает горелка.

Подогрев воздуха на дизельной горелке

Существует несколько вариантов горелок: электрические, газовые и самые распространенные — дизельные.

Идеальные условия

Комнатная температура – уровень, на который определяется большинство производителей эмалей. 20-23 ˚C – идеальная температура покраски. Организовать такой обогрев своими руками несложно, но гаражная вентиляция предполагает, что воздух будет двигаться интенсивно, а забирается он обычно с улицы. Таким образом, в системе окрасочной камеры появляется элемент, осуществляющий предварительный прогрев воздуха (прогревать его непосредственно в помещении опасно, из-за возможности воспламенения и трудностей регулировки).

Влажность воздуха не должна выходить за границы 70%, но и ниже 50% опускать ее не стоит. Сухой воздух в покрасочной камере приведет к засыханию поступающих из распылителя капель краски еще в воздухе. К счастью для мастеров, выполняющих систему воздухоотводов своими руками, при нормальных погодных условиях уличный воздух вполне укладывается в эти параметры – необходимо только планомерно подавать его с улицы и очищать. Другое дело, что для создания воздушного давления потребуется подавать воздух быстрее, чем его отводить (т.е. фактически воздух должен выталкиваться наружу).

Кратностью воздухообмена называется отношение объема удаленного (поступившего) за 60 мин воздуха к объему помещения. В системе вентиляции окрасочных камер минимальная кратность воздухообмена должна составлять 8-10 единиц (чуть меньше при работе кистью). Для малярных цехов эта цифра начинается от 16-20 единиц, т.е. за час воздух в помещении должен полностью обновляться 16-20 раз (связано это с размерами помещения). Даже приблизительный расчет покажет, что это серьезная цифра. Однако требование это связано не столько с высыханием краски, сколько с безопасностью, а непосредственно в зоне нанесения лакокрасочных материалов норматив указывает, что скорость движения воздуха не должна превышать 0.1 м/сек.

К вентиляторам для покрасочной камеры имеется еще одно требование – направление. Фиалковская в книге «Вентиляция при окраске изделий» рекомендует организовывать систему обновления воздуха строго вертикального типа. Т.е. подача воздуха организуется через полоток, а вытяжка через решетку в полу (в такой системе кратность обновления может достигать отметки 200 – другая система подсчета). Осуществить это на практике проблематично, но вытяжка в любом случае должна находиться на уровне пола, а воздух поступать из-за спины маляра. Такое направление обеспечит отток токсичных веществе от человека и прибивание взвеси от краскопульта к полу.

При соблюдении даже части этих требований маляр может свести к минимуму риск отравления окрасочными материалами, образования пузырей, шагрени и пр. Все вышесказанное трудно реализовать в одном, непрерывном процессе, поэтому даже профессиональные покрасочные камеры имеют несколько режимом работы. Соответственно и расчет оборудования должен производиться для каждого этапа отдельно:

• Очистка воздуха – формирование необходимой температуры и влажности, предварительная фильтрация пыли.

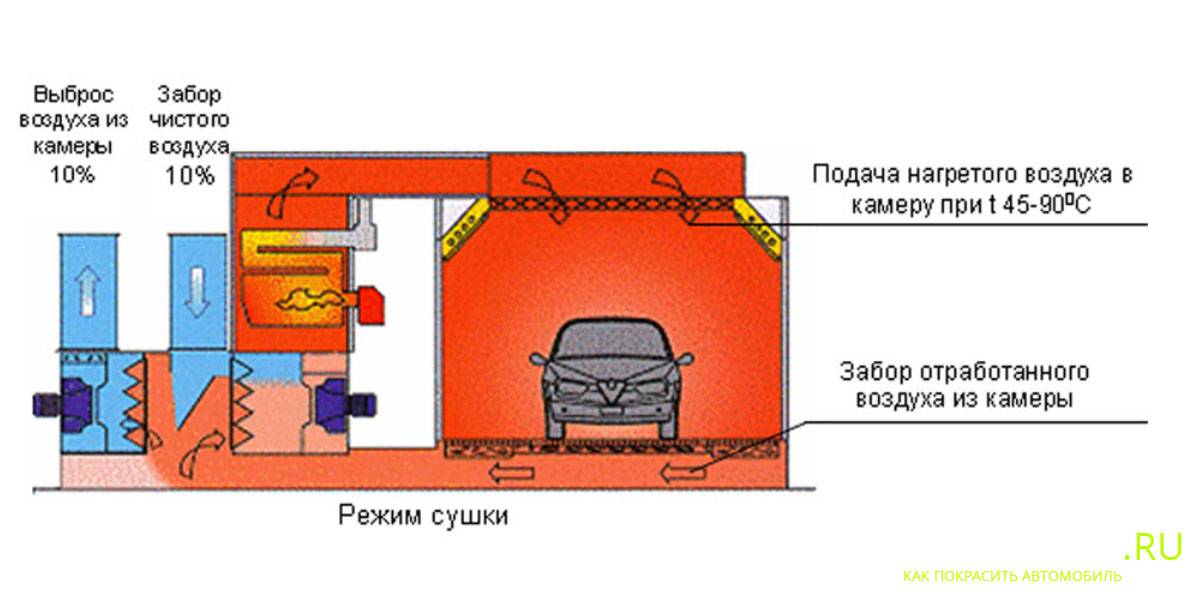

• Рабочий режим – нагрев воздуха (требуется нагреть его до 25-40 ˚C, потому что во время перемещения он немного остывает) и равномерная подача в помещение для окрасочных работ.
• Сушка – равномерная подача горячего воздуха или нагрев краски инфракрасными пушками (40-80 ˚C).

Вентиляционные системы и их типы

Системы вентиляционные принято делить на два основных типа:

• вентиляции с одномоторным агрегатом, где воздух нагревается внутри помещения и обязательно сверху;
• вентиляции с двухмоторными агрегатами, где кроме нагнетающего воздуха сверху есть и нижний агрегат, который отсасывает воздух.

Оба вида камер имеют схожий принцип работы и от внешней среды. В них обеих происходит нагнетание воздуха в малярную комнату через потолочный фильтр. И создаётся избыточное давление, которое и выдавливает воздух с краской. Вывод воздуха проходит через второй пол или через траншею в полу.

Что касается агрегатов, то в двухмоторной покрасочной камере будет подавать воздух в малярку, а другой – его отсасывать. И это будет происходить на таком принципе работы, когда подаётся воздуха немного больше, чем отбирается. Получается, что, хотя обмен воздуха в сушильной камере и становится активнее, разрежения не происходит.

Суть воздухообмена, происходящего в помещении, можно объяснить и другими словами. Для этого представим себе следующую картину: перед нами пластмассовая канистра с закрытой крышкой, в которой сделаны два отверстия. Одно отверстие напротив другого. Пускаем в канистру. После этого в одно из отверстий вдуваем чистый воздух. Что происходит? Дым будет выходить из другого отверстия. и вдеваем шланг в отверстие, откуда шёл дым. И у нас получится более активный воздухообмен.

На видео показано, как сделать покрасочную камеру своими руками:

Теперь про двухмоторные покрасочные камеры. Они вообще-то экономически невыгодны для самостоятельного изготовления. Придётся делать не простую конструкцию. Это довольно сложное устройство, подразумевающее высасывающий электродвигатель, создающий разрежение. Но нужно всё изготовить таким образом, чтобы клубы паров от краски или лака не проходили через саму конструкцию, а также не отлагались на лопастях. В противном случае это приведёт к дисбалансу устройства.

Переходим к потолку, где рассмотрим конструкцию для подачи чистого воздуха. Именно отсюда он будет поступать в покрасочную камеру. И для того чтобы успешно собрать конструкцию своими руками, необходимо купить следующие материалы: воздухоотводы, «улитку», фильтры. Нужно будет также самостоятельно изготовить ёмкость, куда будет поступать вначале воздух.

Начнём с «улитки». Это своеобразное устройство, нагнетающее воздух. Основное предназначение «улитки» – обеспечение приточно-вытяжной вентиляции.
Оснащены бывают такие устройства крыльчатками из оцинкованной стали и загнутыми ламелями, увеличивающими их производительность и давление.

Кроме этого, каждый из способов вентиляции имеет . И если в домашних условиях использование двухмоторной вентиляции не считается экономически выгодным, всё же некоторые его используют. Дело в том, что двухкамерные варианты обеспечивают лучшую вентиляцию и циркуляцию воздуха. И если в вашем покрасочном центре ожидается большой поток машин, то постройка двухмоторного варианта вентиляции будет выгодным делом.

Напротив, если вы думаете, что ограничитесь покраской , постройка одномоторной камеры будет правильнее.

На видео показана правильная работа вентиляционной установки:

Самым идеальным вариантом будет – построить камеру внутри другого помещения, а не отдельно. Если имеется возможность установить малярку внутри мастерской, где будет проводиться основной вид работ, остаётся только прорыть траншеи для отвода воздуха. Что касается стен, то их можно построить из гипсокартона, который обшивается на металлический каркас. В этом случае можно воспользоваться и минеральной ватой, которая .

Теперь про пол. Траншеи следует рыть две и обязательно параллельно. В месте вывода их на улицу соединить в одну общую.

Впоследствии траншеи можно будет перекрыть металлической решёткой или сварными перекрытиями, сделанными из угольников или труб.

И ещё. Чтобы воздух равномерно выводился по всей длине помещения, траншею следует делать с таким учётом, чтобы щель сужалась в сторону выхода воздуха. В противном случае, если этого не сделать, обмен воздуха будет происходить лишь в месте его выхода на улицу.

Расчёт

Перед проектированием надо чётко знать режим эксплуатации вытяжки и всего гаража. Грамотный расчёт поможет выполнить работу с маленькими тратами. Надо знать, что на 1 квадратный метр площади гаража приходится полтора сантиметра канала вентиляции. Если площадь гаража 15 квадратов, то минимальное сечение трубы для вентиляции обязано быть 225 мм. Но если в помещении будут проводиться малярные работы, лучше поставить принудительный модуль. Можно использовать несколько каналов с меньшим диаметром. Но их сумма должна быть больше 225 мм. Воздуховоды располагают подальше от любых предметов и препятствий.

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

И так, мы рассмотрели самые важные системы и оборудования, которое является важными составляющими любой покрасочной камеры. Если Вы задаете себе вопрос: «Как оборудовать покрасочную камеру самостоятельно?», то данная информация будет для Вас занимательной и полезной. Для начала необходимо выбрать помещение для оборудования покрасочной камеры, это может быть небольшой гараж с габаритами 6х4 метра, который необходимо обшить пластиковой вагонкой или металлическим профлистом.

Чем обшить стены в покрасочной камере?

Говоря о пластиковой вагонке, можно утверждать, что этот материал очень прочный, выдерживает температуру до 50 градусов по Цельсию, делается из поливинилхлорида, что обеспечивает его нетоксичность и широкий выбор цветовой гаммы. Пол гаража необходимо поднять на 15-20 сми установить вытяжку на базе вентиляторов. Затем устанавливаем воздухозабор с помощью 6-8 точковых тэнов, работающих на электричестве, по периметру гаража.

Как подобрать и настроить осветительные приборы?

Следующий этап – ставим или люминесцентные или светодиодные лампы, в зависимости от Ваших материальных средств. Их располагаем таким образом, чтобы все помещение было прекрасно освещено и поток света был не меньше 600 люмен. Вот в принципе и все, что касается самой постройки. Процесс покраски требует профессиональных навыков, так что лучше пригласить на работу высококвалифицированных специалистов.

Где можно приобрести необходимое оборудование?

Все заменяемое оборудование (светильники, лампы, тэны, фильтры и т.д.) можно приобрести в специализированных магазинах, так что строительство и эксплуатация покрасочной камеры для автомобилей не составляет особого труда. Это экономически выгодно и прибыльно для любого представителя малого бизнеса. Надемся, что выше приведенная информация была для Вас познавательной и полезной. Желаем удачи!

Пол, как элемент вентиляции камеры

OLYMPUS DIGITAL CAMERA

Для вывода загрязненного воздуха в полу камеры делают специальные каналы, которые сверху прикрывают металлической решеткой.

В эти каналы монтируют вентиляторы и системы очистки с предустановленными фильтрами. Обычно для монтажа напольной системы достаточно поднять корпус камеры на 15 – 20 см.

Вытяжку в полу покрасочной камеры нужно сделать с выводом труб по всему периметру рабочей зоны, чтобы не образовались «мертвые зоны», где не будет засасываться вредные воздушные массы. К тому же смотрите на то, чтобы вам удобно было менять фильтры, которые будут очищать воздух, перед тем как вывести его наружу.

Видео пример организации вентиляции в покрасочной камере.

Расчет вентиляционной системы покрасочной камеры

Разработка схемы начинается с расчета характеристик вентиляторов устанавливаемых на входе и выходе системы. Для расчета параметров вентилятора за основу можно взять значение воздушного потока (С, м3/час), который будет равняться параметру воздухообмена в камере.

Для его расчета потребуются:

• К – среднее значение кратности обмена воздуха в камере (раз/час).
• V – объем помещения.

Формула будет иметь вид: C = К × V.

Определяемой характеристикой для вентиляторов приточной и вытяжной вентиляции будет падение давления при входе и выходе воздушных масс, т. е. сравнить скорости потоков (W, м/с). Делается это по формуле:

W = С/(S × 3600).

Где С — номинальный воздушный поток (м3/час); S — площадь потолочного и соответственно напольного фильтров (м2); 3600 — перевод времени в секундах.

Таким образом, можно получить расчет скоростей для вентиляторов и притока воздуха.

Обычно производители данного оборудования указывают данные параметры в виде характеристики «производительность».

Расчет вентиляции и подбор соответствующего оборудования производят в случаях самостоятельного проектирования систем или же при ремонте камеры для покраски нестандартных размеров.

К примеру, если камера стандартная размеров 6м на 4м, то достаточно купить и установить на нее два вентилятора производительностью — 20 000 м3/ч.
