Гидроизоляционная обработка
После того как погреб будет окончательно просушен, для пола и стен проводят гидроизоляционную обработку. Для этой цели применяются специальные защитные составы. Для бетонных стен оптимально использовать пропитки со структурным проникновением. Они наносятся в 3-4 слоя. Консистенция закроет поры в структуре основания, благодаря чему создается водонепроницаемый материал, способный «дышать».

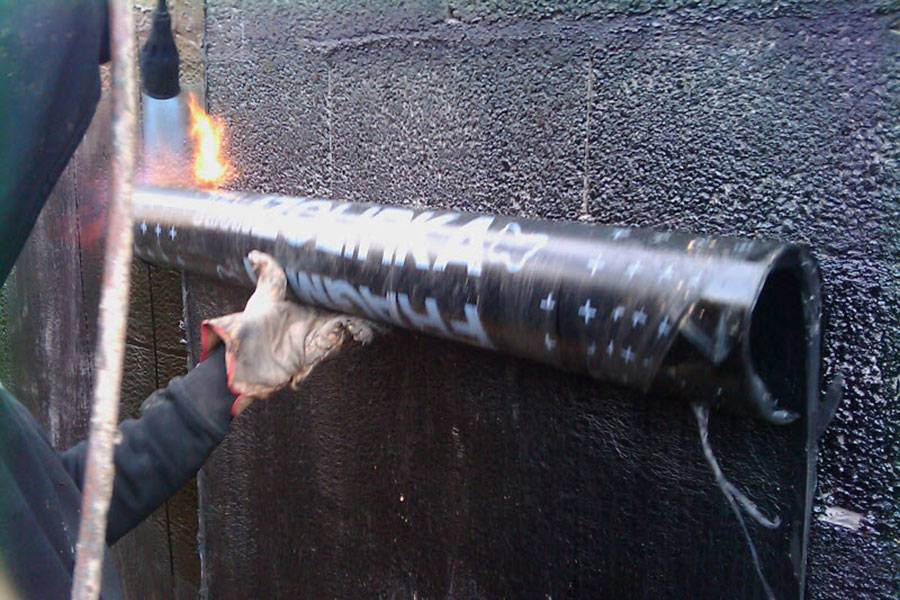

Высушенный подвал нередко покрывают слоем рубероида. Несмотря на свою доступность, это один из лучших гидроизоляторов
Очень важно настилать рубероид на абсолютно ровное основание. Поверхность пола предварительно обрабатывается прослойкой мастики, на которую и настилается защитная прослойка
Экологически чистый и абсолютно безопасный материал – натуральная глина
Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется. Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней
Экологически чистый и абсолютно безопасный материал – натуральная глина. Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется. Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней.
Заливаем пол глиной
Гидроизоляция погреба
Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения. В таком случае удастся избежать огромного количества проблем.
Как правильно сделать вентиляцию в погребе
Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.
Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.
Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:
- Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
- Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.
Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.
Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.
Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

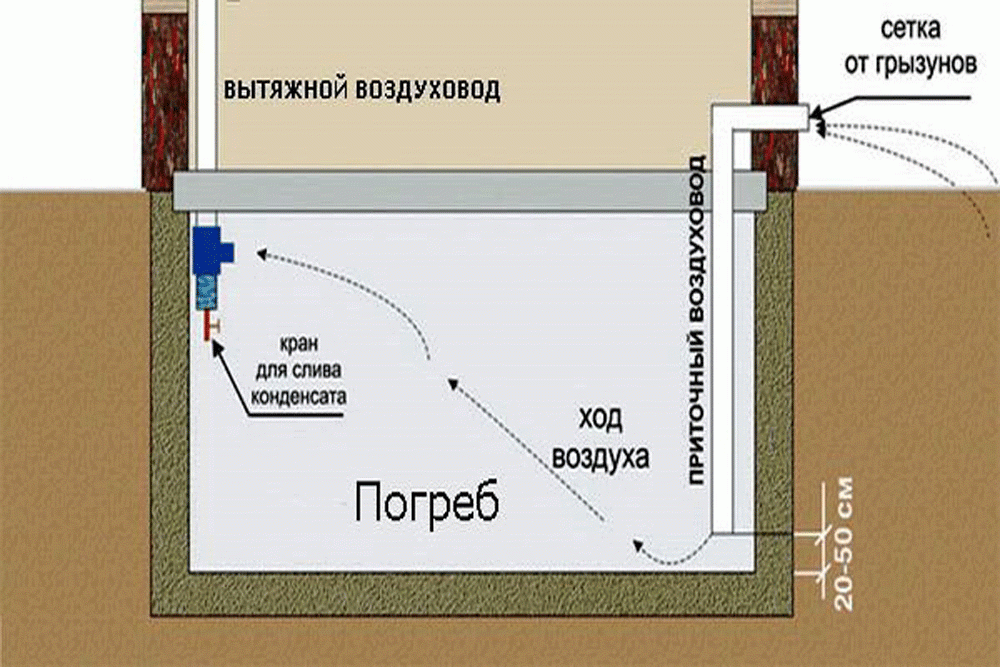

Схема правильной вентиляции погреба в гараже
Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы
В процессе работы стоит соблюдать некоторые правила и советы:
- вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
- нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
- закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
- вся длина трубы должна иметь равный диаметр.
Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на
50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража
Важно, чтобы трубы находились в противоположных углах помещения
Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.
Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.
По каким критериям выбирать тип вентиляции погреба
В процессе составления проекта учитывается ряд нюансов:
- Назначение помещения. Если это гараж или прачечная, без принудительной вытяжки не обойтись.
- Архитектурные сложности. В пространствах большой площади, с наличием комнат потребуется мощная вытяжка.
- Климатические особенности. В суровые зимы оставлять продухи открытыми неразумно – в подвале замерзнут продукты и овощи. Поэтому тут выгоднее ставить сеть с нагревом входящих потоков. В жару температурная разница мала, тяги не будет – свежий воздух в подпол не попадет.
Есть вариант с установкой совмещенной системы. Например, монтируют только встроенный приточный или вытяжной вентилятор. Устанавливается тот прибор, который нужен в помещении. Приточный даст много свежего воздуха, вытяжной – быстро удалит отработанную среду.
Принципы принудительной вентиляции
Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.
При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.
Схема принудительной вентиляции
Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.
При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.
Проверка на эффективность
- Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
- Второй способ проверки — поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.
Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился — система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.
Для профилактики образования влаги рекомендуется держать ведро с известью, впитывающей конденсат, или обработать стены известковым раствором.
Для корректной работы вентиляции соблюдают все требования на всех этапах — и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.
Вентиляция погреба в гараже
Для вентиляции погребов в гараже возможно использование следующих методов:
- Естественная.
- Механическая.
Комбинированная
Обстоятельно мы уже обсуждали факторы и принцип работы данных систем, для погреба и подвала они используются также, как и для основного гаражного пространства.
Вытяжка
Вытяжная вентиляция естественного типа в гараже выполняется с соблюдением следующих нюансов:

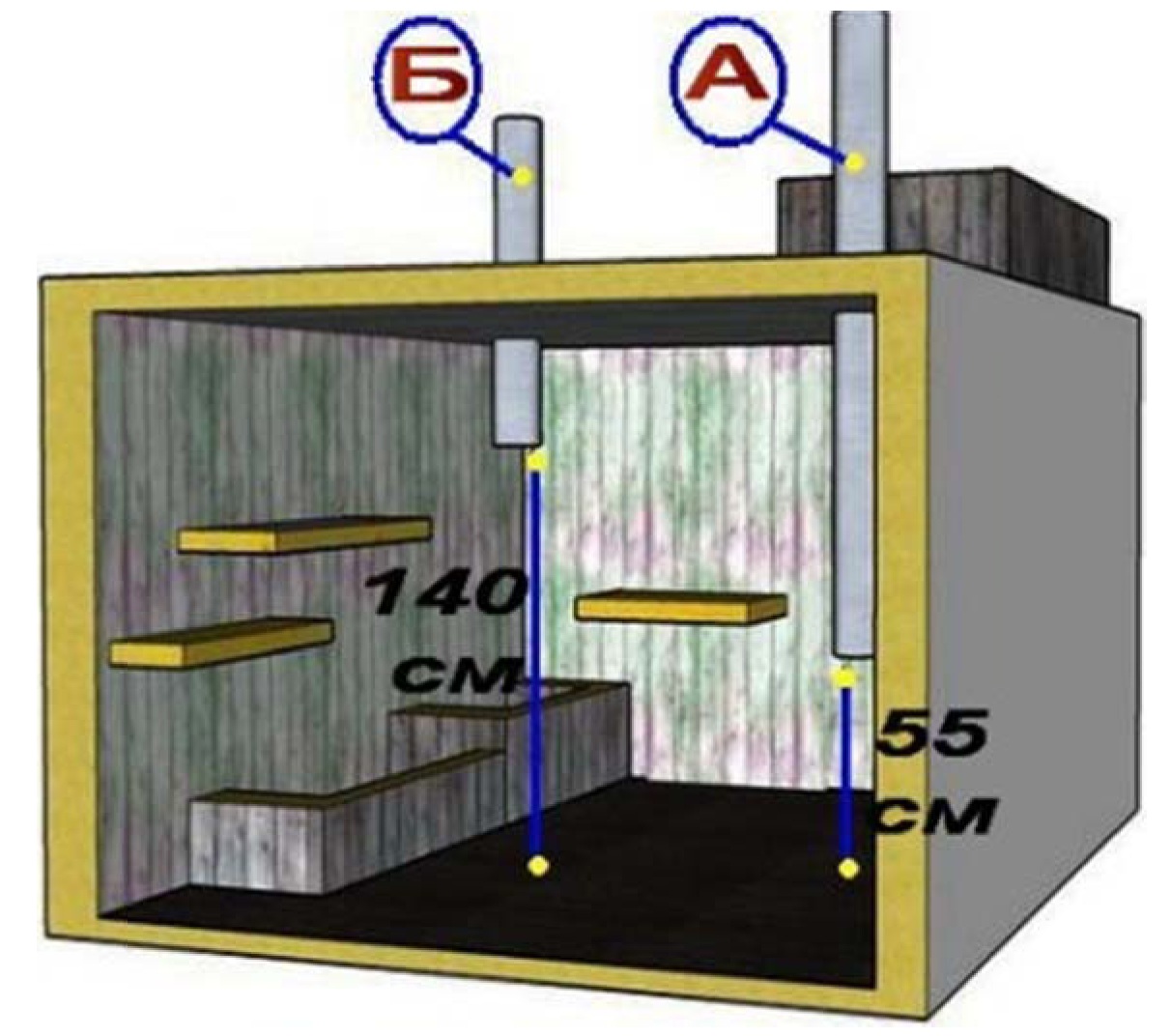

- Вытяжная и приточная труба располагаются по противоположным углам на разных стенах.
- Конец вытяжной трубы в погребе гаража должен располагаться на высоте от 1,5 до 2 м. от пола.
- Труба может быть смонтирована полностью снаружи гаража (пристенная) или внутри гаража с выводом на улицу.
- Между всасывающей и отводной трубой на улице должна быть разница по высоте – минимум 3 м.
Важно! Для увеличения тяги на приточную трубу можно установить диффузор, а на вытяжную – дефлектор.
- Для примерного расчета диаметра трубы необходимо умножить площадь гаража на коэффициент равный 1,5. В итоге получаем величину диаметра воздуховодов в см.
- Диаметр вытяжки может быть на 10-12% больше диаметра притока.
Приток
Приток в погребе может быть выполнен следующим образом:
- Подбирается труба ПВХ с сечением не менее 100 мм.
- В стене гаража над уровнем земли на высоте до 1 м. выполняется отверстие, в которое заводится труба ПВХ и продлевается в погреб через отверстие в полу. В итоге труба ПВХ будет иметь S-образный профиль.
Конструкция эффективна для насыщения небольших погребов, но на сгибах воздух будет продвигаться с сопротивлением.
Монтаж принудительной вентиляции погреба с двумя трубами и с одной
Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.
В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

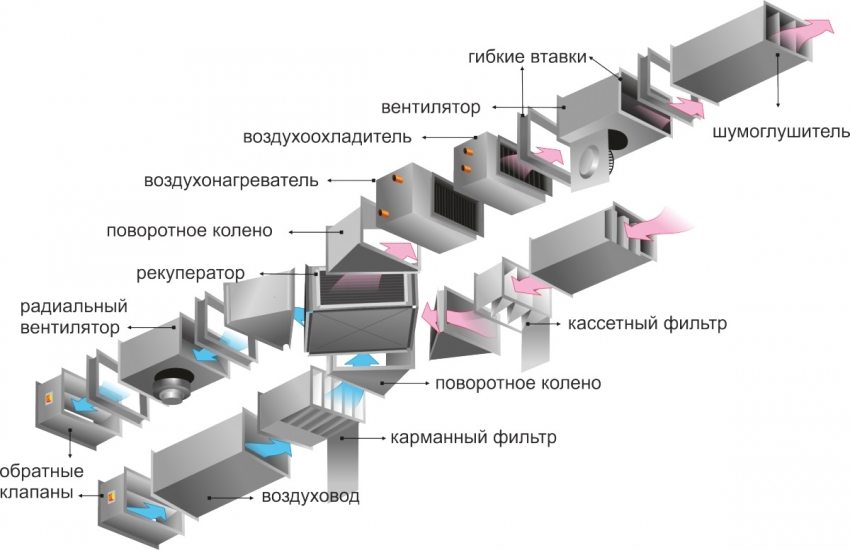

Устройство приточно-вытяжной вентиляции автоматического типа
В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:
- Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
- Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
- При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.
Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.
Варианты обустройства принудительной системы вентиляции
Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

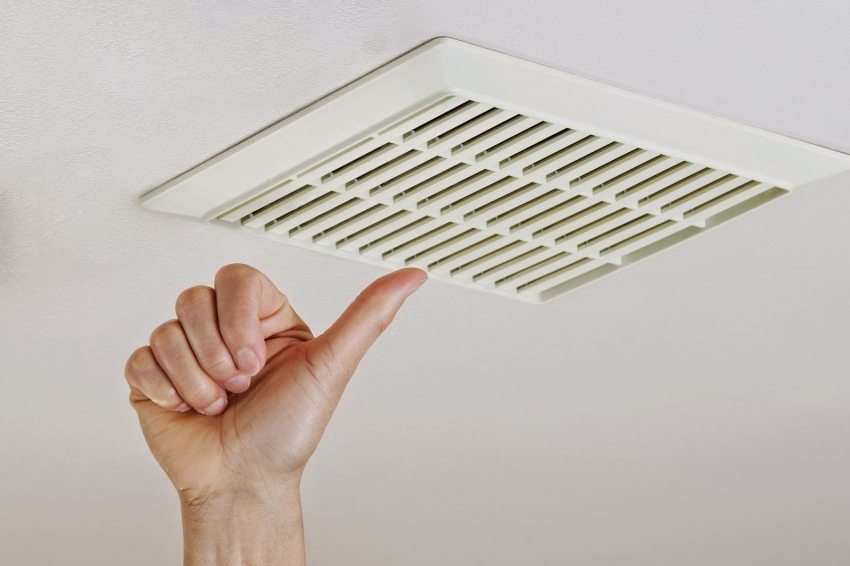

Вентиляционная решетка для защиты вытяжных вентиляторов
Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.
Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.
Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.
Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

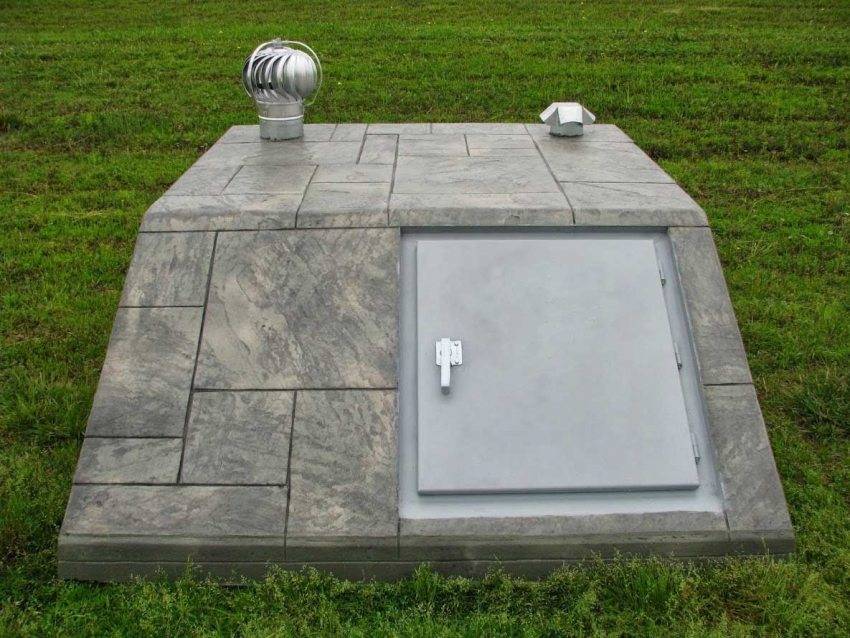

Вентиляционная система погреба с применением дефлекторов
Проектирование
Стабильность и эффективность работы вентиляционной системы в подвале зависит от выбранного типа, правильно выполненных расчётов и качественного монтажа всех элементов.
Обязательно необходимо учитывать следующие данные:
- высота расположения выхода приточной трубы и входа вытяжного канала;
- площадь сечения труб вентиляционных каналов;
- размеры приточных и вытяжных решёток;
- высота расположения над поверхностью земли входного отверстия приточной трубы и выхода вытяжного канала;
- мощность и производительность вытяжного вентилятора.
ФОТО: ned7.nlЧтобы вентиляция была эффективной, нужно провести тщательные расчёты и составить план
Расчёт сечения каналов
Площадь сечения труб для обустройства вентиляционных каналов определяется в соответствии с габаритами погреба или подвала. Площадь сечения воздуховода должна составлять на менее 26 см2 на 1 м2 площади помещения.
К примеру, расчёт сечения вентканалов для погреба 20 м2 будет выглядеть следующим образом:
- общая площадь сечения приточных труб: 26 см2 × 20 см2 = 520 см2;
- общая площадь сечения вытяжной трубы должна превышать приточный канал минимум на 15 %: 520 см × 1,15 = 598 см2;
- труба диаметром 150 мм имеет площадь сечения 177 см2;
- для создания приточного вентканала понадобится 3 трубы диаметром 150 мм и столько же + 1 труба диаметром 100 мм – для вытяжки.
Длина приточной трубы зависит от размещения входных отверстий, а вытяжной – высота дома + 1,5 м.

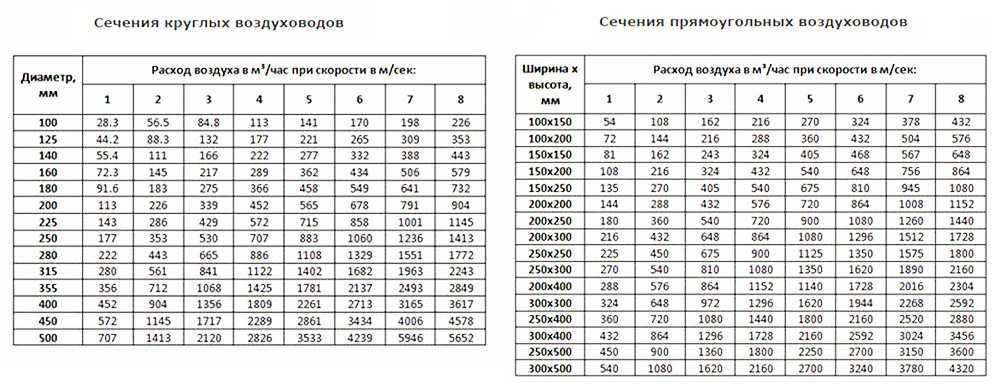

ФОТО: vdomishke.ruТаблицы сечения воздуховодов
Расчёт производительности вентиляторов
Количество воздуха, требуемого для нормальной вентиляции помещения, определяется его объёмом и называется кратностью. Для подвалов частных домов и гаражей она должна составлять не менее 1.0-1.5, то есть свежий воздух должен поступать каждый час в объёме, равном или превышающем в 1,5 раза объём проветриваемого помещения.
Чтобы выбрать вентилятор для принудительной вентиляции, нужно выполнить расчёты и определить объём подвала. Так, например, для нормального воздухообмена в помещении с площадью пола 20 м2 и высотой потолка 2,1 м понадобится осевой вентилятор, который обеспечит подачу воздуха в объёме 42-63 м3/ч.
ФОТО: turbiruem.ruПравильно подобранный вентилятор обеспечит качественный воздухообмен в помещении
Составление монтажной схемы
Проектирование, устройство каналов в кирпичных стенах и прокладку труб для вентиляции подвала следует выполнять ещё на этапе строительства сооружения, под которым он будет размещаться (дом, гараж или хозпостройка). Воздуховод может иметь квадратное, прямоугольное или круглое сечение и изготавливаться из кирпича, бетона, оцинкованных, пластиковых или асбоцементных труб.
Диаметр приточного и вытяжного канала должен быть одинаковым, чтобы скорость воздушного потока была стабильной на всём протяжении от входа до выхода воздуховода. Допускается, чтобы диаметр вытяжной трубы был больше, чем у приточной, но не в коем случае не наоборот.
Также при составлении схемы вентиляционной системы требуется принять во внимание следующие требования:
- входное и выходное отверстия вентиляционных каналов должны располагаться на противоположных друг от друга стенах на максимально возможном расстоянии, чтобы исключить появление «мёртвых» или «слепых» зон:
- отверстие выходного канала в помещении должно располагаться под потолком, но не ближе чем на 200 мм от его поверхности;
- верх вытяжной трубы должен располагаться над насыпью погреба или коньком крыши здания на высоте не менее 1,5 м;
- вентканал вытяжки на всём протяжении должен быть одного диаметра и иметь как можно меньше поворотов;
- на оголовки труб снаружи необходимо установить защитные козырьки или дефлекторы, чтобы избежать попадания внутрь атмосферных осадков.
ФОТО: www.ambit.gda.plДефлектор на оголовке трубы повышает эффективность вентиляционной системы и служит защитой от атмосферных осадков
Если погреб или подвал располагается в гараже или хозпостройке, то можно использовать схему вентиляции с одной трубой.
Она выполняется двумя способами:
- Вентканал по всей длине делится на две части. Одна служит для притока воздуха, а другая для вытяжки.
- Труба служит только для вывода застоявшегося воздуха, а его приток осуществляется через приподнятую крышку люка подвала или погреба. В этом случае полностью отсутствует защита от грызунов и насекомых-вредителей.
ФОТО: intelligent88.ruВключение вентилятора в воздуховод обеспечит оптимальный микроклимат в помещении
2 Монтаж естественной вытяжки
Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.
Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.
Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком. Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли. Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.
Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания
Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.
Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:
- железная или пластиковая труба;
- хомуты для их крепления;
- дефлекторы.
При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:
- Сделать отверстия с нужным диаметром.
- Правильно вмонтировать в эти отверстия трубы.
- Закрепить их цементной смесью иди монтажной пеной.
Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков. По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене. Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.
Процесс бурения стены для вытяжного канала
2.1 Обустройство принудительной вытяжки
Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее. Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час. Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.
Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.
Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.

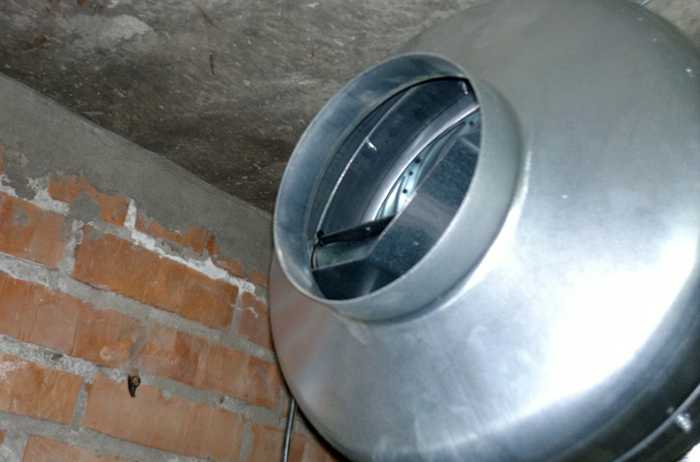

Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения
- Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
- Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.
При обустройстве такой системы следует учитывать множество аспектов и нюансов. Часто ли вы используете это помещение? Действительно ли в нем нужна вентиляция? Каковы природные особенности региона, где вы проживаете? Если вы привыкли делать все по дому своими руками, то этот процесс не вызовет больших трудностей.
Виды систем вентиляции погреба
Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.
Естественная
Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.
Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.
Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.
Среди достоинств данной конструкции следует отметить следующие:
- не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
- установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
- для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
- невысокая стоимость конструкции;
- при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
- долгий срок службы.
Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.
Недостатки конструкции:
- система перестает функционировать при одинаковой температуре снаружи и внутри здания;
- в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.
Принудительная
Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.
Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.
Приточная
Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.
Подходит также для обустройства естественных систем вентиляции.
Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.
Вытяжная
Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.
В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.
Комбинированная
Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.
Такая система характерна для обустройства домов нового поколения.
Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.
Схемы вентиляции погребов
Для вентилирования подземных помещений можно использовать 1 из 3 схем:
- классическая система с одной вытяжной трубой;
- схема с двумя трубами – притоком и вытяжкой;
- принудительный воздухообмен.
Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь
Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:
- Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
- Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
- По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.
Схема вентилирования подвала летней кухни с наружным расположением труб
Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.
Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:
- в земле снаружи здания;
- прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.
В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.
https://youtube.com/watch?v=hCtjCNuCjVU
Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя
Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:
Выбор труб
В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.
Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.
Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.
Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.
Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.
Вот как это выглядит на видео:
Дефлектор
Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.
Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.
Самый распространённый – дефлектор ЦАГИ.
Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.
