Схема вентиляции подвала в частном или загородном доме своими руками

Вентиляция подвала одной трубой

Простейший способ монтажа вентиляции подвала – это обустройство одной трубы. Она играет роль вытяжного устройства. При этом варианте приточный элемент не устанавливается. Вентиляция погреба с одной трубой подвергается критике, но следует отметить, что она имеет свои плюсы и минусы. Положительными факторами является небольшая цена и простота монтажа. Недостаток явно прослеживается в невозможности достижения полноценной системы вентилирования, так как поступление свежего воздуха почти отсутствует.

Поэтому следует прислушаться к советам профессионалов, и отдать приоритет системе вентилирования в погребе с использованием двух труб. Этот вариант выйдет немного дороже, но результат стоит того. Сохранность продуктов будет гарантирована.

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвальное помещение в обязательном порядке нуждается в обустройстве естественного или искусственного воздухообмена. В противном случае скапливается сырость, что приводит к формированию плесени и грибка на стенах здания. Это оказывает неблагоприятное влияние на здоровье жильцов.

Дефицит притока свежего воздуха и оттока влажного неизменно приводит к накапливанию конденсата.

На уровень влажности также могут повлиять следующие факторы:

• низкий уровень изоляции от попадания влаги или ее полное отсутствие;
• частные дожди и неблагоприятные погодные условия в виде сырости, снегопадов и других;
• старая постройка, на стенах которой есть трещины – через них попадает жидкость внутрь;
• на стенах конденсируются пары, что вызвано постоянными перепадами температуры.

При неправильном обустройстве системы вентиляции все жители страдают. При этом возможно возникновение таких неблагоприятных явлений:

• духота – воздух в подвальном помещении становится тяжелым, удушливым, спертым;
• отделка и половое покрытие потрескаются из-за постоянной влажности и резкой смены температурных режимов;
• фасад постройки начнет трескаться, что может повлиять на срок ее эксплуатации;
• если нет дополнительного покрытия, на первом этаже пол начнет отставать и трескаться;
• продукты в погребе будут быстро отсыревать и портиться;
• из-за процессов гниения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

Погреб принято обустраивать таким образом, чтобы помещение контактировало с внешней стеной жилого сооружения.

Исходя из перечисленных выше факторов, становится понятной необходимость обустройства вентиляции подвального помещения. Это требуется в обязательном порядке в соответствии с нормами гигиены

Особенно это важно для небольших построек, где требуется периодически освежать воздух

Эффективный воздухообмен позволит не только хранить продукты значительно дольше, но и исключит опасность образования плесени и грибка.

Разновидности системы вентиляции подвала

Существует несколько разных типов вентиляции в зависимости от количества используемых труб. Ниже перечислены особенности и преимущества обустройства каждой из них.

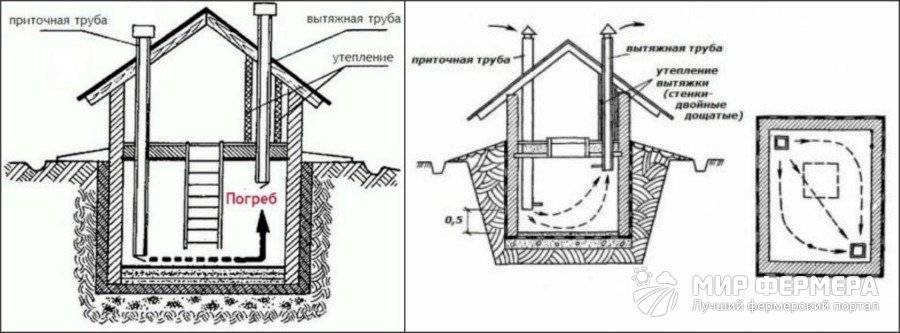

С двумя трубами

Применение вентиляции в погребе с двумя трубами является более рациональным решением. При этом следует провести тщательные расчеты, составить схемы, чтобы не ошибиться. Учитывайте такие нюансы:

• используйте трубы с одинаковым диаметром – при этом выходное отверстие следует сделать чуть более широким;
• избегайте большого количества неровностей;
• соблюдайте оптимальный режим температуры.

Для упрощения регуляции температуры используйте перегородки или заслонки. Они позволят избежать утечки теплого или холодного воздуха.

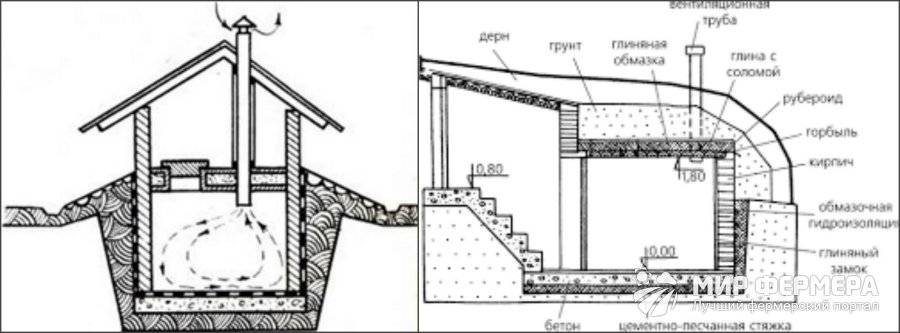

С одной трубой

Такая конструкция сейчас практически не применяется на практике. Основной отток воздушных потоков происходит через оконные и дверные проемы. Такое решение подойдет для небольших помещений, которые используются для хранения вещей. Если в подвале планируется хранить продукты, такой конструкции будет недостаточно – воздух застоится, что приведет к формированию неприятных запахов и порче еды.

Потребуется постоянно следить за температурным режим – особенно это важно в зимнее и летнее время.

Чтобы обеспечить оптимальную циркуляцию воздуха, потребуется утеплить дверь. Так получится достичь нужной разницы температур.

Трубы для вентилирования подвала

При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.

Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ

Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:

• из канализационных труб для внутренней разводки – полипропилен серого цвета;
• то же, для внешней прокладки – оранжевый поливинилхлорид;
• асбестоцементные трубопроводы.

Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.

Watch this video on YouTube

Какие трубы для вентиляции в погребе лучше

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

Как прочистить трубы вентиляции погреба? – именно с таким вопросом сталкивается большинство людей. Это довольно просто сделать своими руками. Это делается при помощи воздушного потока. Из инструмента понадобится:

• компрессор;
• пистолет для продувки.

В трубу подается струя сжатого воздуха. Сначала выдует мелкие загрязнения и пыль, а затем вывалятся и крупные куски грязи. Второй способ почистить вентиляцию – механический. Для его осуществления понадобится ершик и проволока для прочистки канализационных систем. На проволоку крепят ерш и счищают грязь.

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

Рисунок 2. Схема проветривания с одним каналом

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной.

Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.

В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.

Устранение недостатков

В том случае, когда обнаружено, что свои функции вентиляция не выполняет должным образом, можно постараться исправить ситуацию.

• Регулировать задвижки для увеличения поступления свежего воздуха.
• Удлинить вытяжную трубу для усиления процесса тяги.
• При тщетности выполнения этих действий следует обустроить комбинированную вентиляцию. Для этого необходимо в конструкцию для вытяжки вмонтировать вентиляционный прибор, мощностью до 100 Вт. За счёт усиления процесса вытяжки воздуха плотность его уменьшится, и новые потоки начнут прибывать более эффективно.

Самым продвинутым вариантом обустройства принудительной системы вытяжки подвала в цокольном помещении дома – это механизированный способ. При такой системе движение воздушных потоков в подвале контролирует моноблок. Система сама способна контролировать потоки воздуха, корректировать их степень поступления. Это наилучший вариант современной вентиляционной системы, которая способна обеспечить оптимальный микроклимат в подвале на долгие годы. Единственным недостатком является высокая цена.

Технология обустройства вентиляции с двумя трубами

Достойным вариантом обустройства необходимого микроклимата – это вентиляция погреба с двумя трубами, так называемая приточно-вытяжная. Для подготовки её обустройства в подвале, ещё на уровне выполнения строительных работ, необходимо установить две трубы. Одна из них служит для притока чистого воздуха, другая для вытяжки.

Теперь ознакомимся с основными требованиями, которые учитываются при установке труб:

• Вытяжка должна полноценно удалять из подвала застоявшийся воздух. Обустраивать её необходимо в одном из углов помещения, причём нижнее основание надо располагать под самым потолком погреба. Труба должна проходить строго вертикально через все помещения дома и внешний её конец должен быть выше на 0,5 м над уровнем конька кровли. Необходимо также побеспокоиться о том, как предотвратить появление конденсата в тёплое время, или инея в зимний период. Для этого специалисты рекомендуют воздуховод сделать в виде сэндвич панели. Надо вложить две трубы разного диаметрального сечения и проложить между ними утеплитель. Разница в диаметрах труб должно составлять около 5 см.
• Функциональное назначение приточной трубы – обеспечение притока свежего воздуха. Устанавливается в диагональном отношении к вытяжной трубе. Внутренний конец трубы располагается над уровнем пола около 0,6 м. Этот воздуховод может не проходить через всё строение, а быть выведен на расстояние 0,8 м над уровнем цоколя.
  Для того чтобы в погреб не попадали посторонние предметы или насекомые, наружные концы труб лучше защитить москитной сеткой.
• Следующий этап обустройства вентиляционной системы – это закрепление труб. Прикрепить их можно к стене здания посредством хомутов, подобранных в соответствии с диаметральным сечением.
• Следует также учитывать моменты, когда при резком перепаде температур может увеличиваться движение воздушного потока по воздуховодам. Это приводит к возникновению сквозняков. Для того, чтобы исключить это явление, не лишним будет установить специальные задвижки. С их помощью впоследствии можно регулировать циркуляцию воздуха.

Как высушить сырой погреб летом

Если вытяжка в подвале работает естественным путем, то летом начинаются проблемы. Температура летом на улице становиться на много выше, в подвале холодно, поэтому естественная циркуляция воздуха не выполняется. И через некоторое время в подвале становиться очень сырым.

Для того чтобы избавиться от лишней влаги можно сделать следующее:

1. Для погреба с отдельным входом можно открыть настежь двери и оставить их на некоторое время. В зависимости от температуры и количества влаги на просушку может уйти много времени. Чтобы сделать это быстрее, установите обычный вентилятор в подвале, направив поток воздуха в сторону двери.
2. Использовать нагревательные приборы: тепловентиляторы, камины, жаровни. Увеличив температуру воздуха, естественная вентиляция начнет работать.
3. Использовать вытяжной вентилятор. Такие вентиляторы легко монтируются в ПВХ трубу. В результате получится принудительная вентиляция, которая будет хорошо работать в летнее время. Включать вентилятор можно по мере необходимости.

Более подробно о сушке подвала можно узнать в статье.

Вентиляция в погребе помогает длительному хранению овощей и фруктов. Только следует выполнять данные простые требования при монтаже вентиляционных каналов.

Вентиляция погреба с двумя трубами

Как работает вентиляция погреба? Принцип работы вентиляции предельно прост — по одной трубе воздух извне поступает внутрь помещения, а по другой — покидает его.

Если бы все так было просто — наверное не стоило бы начинать писать данную статью, а потому — рассмотрим тонкости и нюансы как делается вентиляция своими руками.

Теоретически, диаметры или точнее сказать площадь сечения приточной и вытяжной труб должны быть равными. Будем считать это первым правилом эффективной вентиляция в погребе. Данное условие обеспечит равномерный обмен воздуха внутри, предотвратит переохлаждение зимой и исключит застой воздуха летом.

Второе правило, как сделать вентиляцию в погребе — максимально удалить друг от друга вытяжную и приточную трубы.. В идеале — располагаться они должны в противоположных углах. Это обеспечит максимальный охват помещения и исключит образование зон с застоявшимся воздухом.

Третье — располагайте трубы на разной высоте. Как известно, движение воздуха происходит за счет разряжения, которое создается за счет размещения выходного отверстия приточной трубы гораздо ниже вытяжной.

Четвертое правило, по которому работает вентиляция в погребе — высота трубы над поверхностью земли должна быть не менее полутора метров. В случае размещения над подвалом еще одного помещения (например, гаража) — вытяжная труба должна быть обязательно выше конька крыши. При этом варианте приточная труба может располагаться даже в цоколе здания. Не забудьте позаботиться об ограничении доступа к воздуховоду. Сетка или решетка не пропустят в подвал ни мелких грызунов, ни любопытных птиц. Зонтик на вытяжной трубе или дефлектор — не только не дадут проникнуть внутрь дождю и снегу, но и создадут в системе дополнительную тягу.

Пятое — вентиляция не любит препятствий. Это означает, что следует стремиться к минимальному количеству поворотов, изгибов и изменений диаметра вытяжной и нагнетательной труб.

Шестое правило, на которых работает вентиляция в погребе забота о её теплоизоляции. Это исключит образование конденсата внутри трубы и, как следствие, — попадание его в подвал.

Возможны варианты, когда роль вытяжной трубы играют люки (лазы) в подвалы. С определенной периодичностью их оставляют открытыми и воздух обновляется, а вентиляция происходит уже за счет помещения, расположенного выше или непосредственно за счет улицы.

Вытяжной вентилятор для вытяжки

Краткая информация

Правильно рассчитанная и смонтированная, она сделает вашу дачу, погреб на даче, более приспособленным для длительного хранения продуктов

Именно поэтому так важно наличие профессиональной схемы для оборудования

Если вы хотите знать, как правильно сделать вентиляцию в погребе и подвале собственноручно, то не так сложно, как может показаться на первый взгляд. Для этого вам понадобится набор инструментов и стройматериалов, а также четкое выполнение определенной последовательности действий, согласно определенной схеме. А перед тем как приступить к монтажу вентиляции своими руками, стоит определиться с тем, какая именно она будет – естественная или принудительная.

Схемы вентиляции погребов

Для обустройства вентиляции в подвальном помещении можно использовать одну из трех схем:

• однотрубная;
• двухтрубная;
• принудительная.

Какую из трех схем использовать зависит от расположения и размера подвала.

Погреб с отдельным входом

Для подвала с отдельным входом подойдет однотрубная система вентиляции.

Приток свежего воздуха будет осуществляться через дверь.

Если размеры подвала не большие, то достаточно естественной вентиляции. Более теплый воздух подвального помещения поднимается по трубе наружу, а на смену него приходит свежий воздух, проходя через двери. Если дверь плотно закрывается, необходимо в ней сделать небольшое отверстие и закрыть его решёткой.

Погреб в доме

Для вентиляции подвала в частном доме лучше использовать двухтрубную систему.

Она состоит из двух труб:

• вытяжной;
• приточной.

Вход вытяжной трубы монтируется под потолком погреба. Диаметр трубы рассчитывается в зависимости от площади подвала. На краю монтируется козырёк, защищающий от осадков, либо дефлектор, который еще и увеличивает тягу.

Приточная труба устанавливается в противоположной стороне. Конец трубы находится ближе к полу. Высота приточной трубы, в отличие от вытяжной, не должна быть высокой. Ее конец также накрывается колпаком осадков и решеткой мелких грызунов.

Погреб в гараже

Часто подвальное помещение обустраивается в гараже. В таком случае правильная вентиляция в погребе и гараже выполняется следующим образом.

1. Для подвала.
2. Для гаража.

В первом случае используется двухтрубная система аналогичная той, что делается для подвального помещения в доме.

Для гаража вытяжная труба устанавливается под потолок, а в противоположной стороне выполняется приточное отверстие. Отверстие закрывается решеткой. При наличии в гараже смотровой ямы, дополнительно устанавливается приточная труба для смотровой ямы.

Особенности устройства

Перед строительством фундамента растительный грунт с площади под домом полностью удаляется, а грунт на площадке уплотняется. Желательно, чтобы под полом расстояние от земли до балок было достаточным для возможного осмотра деревянных конструкций пола и нанесения раствора антисептика.

Брус или калиброванное бревно первого венца с балками и черновым полом перед укладкой на фундамент покрываются составом антисептика, защищающим древесину от проникновения влаги.

Уложите на черновой пол утеплитель

Между балками перекрытия на черновой пол укладывается утеплитель, а на балки собирается чистовое напольное покрытие.

Чтобы в утеплитель не попадала влага балки с утеплителем, со стороны подполья закрывают гидроизоляционной пленкой, а со стороны комнаты – пароизоляционной пленкой. Для вентиляции в полу между чистовым полом и утеплителем сохраняется зазор 3 – 5 см, по которому циркулирует воздух, попадая в комнату через отверстия в плинтусе.

В теплое время года продухи должны быть открыты

В летнее время продухи в фундаменте постоянно открыты, так как концентрация грунтовых вод высока, испарение влаги интенсивное, а в зимнее время интенсивность испарения снижается, и чтобы грунт в подполье не промерз, продухи закрывают.

В районах, где зимой температура не опускается ниже минус 15 – 20°С, продухи открывают для проветривания 2 раза в месяц, а в северных районах при температуре ниже минус 25°С, открывать не следует.

Чтобы в подпол не попадали грызуны и не повреждали дерево, продухи на теплый период закрывают металлической решеткой. Расположение вентиляционных отверстий от углов здания должно находиться на расстоянии не более 1 м для качественной вентиляции всего подполья.

Во избежание попадания в продухи мышей и мусора прикройте отверстия решеткой

Раз в 4 – 5 лет на деревянные конструкции в подполье наносят антисептический раствор, и ежегодно удаляют растительность под домом и перед вентиляционными отверстиями.

Для усиления естественной вентиляции подполья к продухам монтируют вытяжные трубы для создания воздушной тяги, это актуально для зданий, находящихся в низинной местности, где движение воздушных масс неинтенсивно.

При возведении здания на цокольном этаже потребности в вентиляции балок и чернового пола нет, так как пол цокольного этажа выполнен из бетонной плиты, а сам этаж отапливается. Но в подвальном помещении есть комнаты, используемые для хранения овощей и фруктов, в которых повышенная влажность. О том, как делают продухи, смотрите в этом видео:

https://youtube.com/watch?v=dQJ-xp6R0Ic

Принудительная вентиляция подполья

Принудительную вентиляцию поддерживают вентиляторами

Вентиляция пола в частном доме большой площади устраивается принудительной, так как в подпольном пространстве через отдушины на большой площади не создается сквозной поток воздуха.

Для выполнения принудительной вентиляции применяется система вентиляторов с вытяжными и приточными трубами. При расчете сечения вентиляционных труб и мощности вентиляторов учитывается объем подполья и конструктивные особенности, чтобы создать потоки воздуха, охватывающие все участки деревянной конструкции.

Принудительная вентиляция подполья обычно совмещается с приточной вентиляцией помещений в доме.

Работа вентиляции происходит в автоматическом режиме, что позволяет поддерживать в комнатах определенную влажность воздуха и не допустить повышенной концентрации влаги и образованию плесени в плохо проветриваемых местах. О том, как смонтировать проточную вентиляцию, смотрите в этом видео:

Принудительная вентиляция, работающая в автоматическом режиме, позволяет качественно вести контроль за состоянием влажности в помещениях, включая подполье, и не допустить появление грибков и гнилостных бактерий на деревянных конструкциях.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Оборудование для устройства вентиляционной системы

Для обустройства вентиляционных воздуховодов используются различные виды труб – асбестоцементные, пластиковые или оцинкованные металлические – квадратного, реже круглого сечения.

Вариант #1 – асбестоцементные конструкции

Асбестоцементные трубы устойчивы к коррозии, хорошо выдерживают морозы и влагу, отличаются долгим сроком службы. Такие трубы имеют достаточную длину, позволяющую смонтировать воздуховод без сварки.

Трубы из асбоцемента имеют много достоинств, однако при их транспортировке и монтаже нужно соблюдать осторожность, поскольку они отличаются хрупкостью и могут сломаться

Вариант #2 – трубы из оцинкованного металла

Оцинкованные трубы имеют небольшой вес и относительно невысокую стоимость, они устойчивы к коррозии и просты в монтаже.

Оцинковка подходит для влажных помещений, где она будет надежно и долго служить при подходящих условиях эксплуатации, но если они будут нарушены, цинковое покрытие может повредиться.

Трубы из оцинкованной стали довольно часто используют в качестве воздуховода при организации вентсистемы своими руками. Их основной плюс – небольшой вес и простота монтажа

Вариант #3 – пластиковые трубы

Чаще всего для организации вентиляции используют пластиковые трубы. Гладкая внутренняя поверхность обеспечивает хорошую проходимость воздушных потоков.

Пластиковые воздуховоды не требуют прочистки и не ржавеют, срок их эксплуатации составляет более двадцати лет, а цена их заметно ниже труб из других материалов.

Основной недостаток пластиковых конструкций – высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, в которых возможно повышение температуры до предельных показателей

Устройство вентиляции в погребе

Правильная вентиляция погреба предполагает тщательную подготовку, разработку проектировочной документации и изучение рекомендаций по монтажным работам:

• Систему воздухообмена для подвального помещения закладывают на этапе строительства самого объекта. Такой подход упрощает подвод каналов к стенам, где в последующем будут размещаться элементы вентиляционной системы. Место расположение труб должно обозначаться в проектной документации.
• Трубы для подвода и отвода воздуха должны быть одинакового диаметра, что позволит обеспечить равномерность циркуляции кислорода по периметру комнаты. Если речь идёт об уже готовом подвале, где необходимо оперативно избавиться от сырого воздуха, допускается применение вытяжной трубы несколько большего диаметра. Обратный порядок невозможен, поскольку существует высокий риск задержания кислорода, загазованности погреба.
• Трубы вентиляционной системы принято располагать в противоположных углах комнаты. Свежему потоку требуется некоторое время для прохождения всего помещения и последующего вывода на улицу.
• Отверстие воздуховода делается под потолком, поскольку тёплые массы устремляются вверх, что в свою очередь обеспечить помещение постоянно чистым кислородом.
• Специалисты настоятельно рекомендуют устанавливать вытяжную трубу на 1.6 м выше конька погреба, что необходимо для образования достаточной тяги. Что касается самих труб, то наиболее подходящий вариант – канализационные пластиковые решения.
• Если объект размещается под гаражом или жилым домом, общее количество поворотов системы воздуховодов сводят к минимуму. Идеальный вариант – абсолютно ровная и прямая труба одного и того же диаметра на всей длине.
• Со стороны улицы основание приточной трубы располагают несколько выше уровня земли. Отводной канал в обязательном порядке прикрывают защитной решеткой, дабы в систему не попадал мелкий мусор, птицы и животные.
• Установленные в строго вертикальном положении трубы требуют защиты от осадков. Самый простой способ – металлический зонт, а вот более сложный, но на порядок функциональнее – дефлектор.

В любом случае, труба, расположенная снаружи должна в обязательном порядке утепляться, что поможет избежать образования конденсата на стенках воздуховода в холодную пору.

После того как схема вентиляции для подвального помещения будет полностью рассчитана, можно начинать непосредственный монтаж. Если предполагается, что вентиляция будет включать в себя две трубы, то одну из них следует расположить на расстоянии в 150-180 см от пола (это будет вытяжная труба). С другой стороны, на противоположной стене устанавливается приточная труба, нижняя часть которой не должна доходить до пола примерно 20-30 см.

Схема воздухообмена в погребе.

Всю работу можно сделать самостоятельно

Очень важно, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и располагалась над кровлей на высоте в 20-50 см. Кроме того, выход трубы требуется закрыть колпачком, который предотвратит попадание осадков внутрь трубы и, следовательно, в помещение подвала

Подробнее о материалах труб

После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:

• полиэтилен низкого давления;
• асбестоцемент.

Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:

• Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
• Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.

Таблица стандартных размеров пластиковых канализационных труб для вентиляции

Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.
