Как сделать естественную вентиляцию погреба
Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.
Несколько советов от профессионалов:
- При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
- Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
- Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
- Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.
Расчет диаметра воздуховодов и система их установки
Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.
Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.
Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.
Выбор материала воздуховодов
Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.
В продаже есть следующие виды изделий:
- Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
- Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
- Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.
Необходимые комплектующие
Мастеру потребуется следующий набор:
- воздуховоды;
- соединительные элементы;
- герметик;
- решетка;
- грибки.
В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.
Этапы работы по монтажу вентиляции
После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:
- В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
- В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
- Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
- При выводе трубы через стену на ее конец надевают дефлектор или решетку.
- На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.
После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.
Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.
Монтаж принудительной вентиляции погреба с двумя трубами и с одной
Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.
В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.
Устройство приточно-вытяжной вентиляции автоматического типа
В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:
- Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
- Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
- При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.
Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.
Варианты обустройства принудительной системы вентиляции
Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.
Вентиляционная решетка для защиты вытяжных вентиляторов
Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.
Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.
Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.
Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.
Вентиляционная система погреба с применением дефлекторов
Системы вентиляции подвала
Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:
- двухканальный;
- одноканальный.
Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.
Устройство двухканальной вентиляции
Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.
Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.
Приточная труба воздуховода.
Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.
Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.
Система оттока загрязнённых масс.
Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.
В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.
Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:
- монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
- выбирают место для прокладки утеплителя между колодцем и трубой;
- обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.
Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.
Одноканальная вентиляция
В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.
Какой материал выбрать
Кирпич применяют, если хранилище только строится. Но в любом случае делать простенький фундамент, строить трубу, делать выход через кровлю – лишние проблемы.
Из остальных вариантов остаются сэндвич, асбоцемент и пластик. Сэндвич – лучший вариант, но дорогой. Имеет смысл применять в северных регионах.
Для прямых труб неплохой вариант – асбоцемент. Но на них нет комплектующих: отводов для поворота, дефлекторов, решеток. А еще он тяжелый и хрупкий.
Оптимальный вариант – использование круглых труб для наружной канализации. Дешево, промышленность выпускает любые комплектующие и трубы. Можно применять только трубы из поливинилхлорида. ПВХ устойчив к ультрафиолету, не боится дождя, отрицательных температур. Пластик легкий и прочный, не хрупкий. Гладкие стенки не тормозят поток воздуха. В принципе, нельзя использовать трубы для внутренней канализации и вентиляции. Они не устойчивы к ультрафиолету.
Вентиляция погреба: пример расчета
Исходные данные:
Погреб площадью 7 м2, высотой 2 м.
При этой площади минимальная площадь вентканала будет равна 182 см2. Минимальный внутренний диаметр круглой трубы составит: D2*π/4=182, или
Можно принять диаметр трубы 15 см. Можно использовать больший. Округляют в большую сторону. Но при использовании вентилятора возможно небольшое округление в меньшую сторону (до 1 см). Все равно объем сменяемого воздуха определяется по мощности вентилятора.
Если планируют выложить стационарные вентканалы из кирпича, то расчет выглядит следующим образом: 182/12=15,16 см. При ширине отверстия канала 120 мм (ширина стандартного кирпича) длина сечения канала равна 15,16 см. В результате принимают длину сечения равной длине кирпича – 250 мм. Размер просвета вентканала составит 120×250 мм.
Очень сильно заниженное сечение вентканала при естественной вентиляции приведет к недостаточному воздухообмену. Слишком большое сечение приведет к замерзанию продуктов в погребе в сильный мороз.
Разновидности системы вентиляции подвала
Существует несколько разных типов вентиляции в зависимости от количества используемых труб. Ниже перечислены особенности и преимущества обустройства каждой из них.
С двумя трубами
Применение вентиляции в погребе с двумя трубами является более рациональным решением. При этом следует провести тщательные расчеты, составить схемы, чтобы не ошибиться. Учитывайте такие нюансы:
- используйте трубы с одинаковым диаметром – при этом выходное отверстие следует сделать чуть более широким;
- избегайте большого количества неровностей;
- соблюдайте оптимальный режим температуры.
Для упрощения регуляции температуры используйте перегородки или заслонки. Они позволят избежать утечки теплого или холодного воздуха.
С одной трубой
Такая конструкция сейчас практически не применяется на практике. Основной отток воздушных потоков происходит через оконные и дверные проемы. Такое решение подойдет для небольших помещений, которые используются для хранения вещей. Если в подвале планируется хранить продукты, такой конструкции будет недостаточно – воздух застоится, что приведет к формированию неприятных запахов и порче еды.
Потребуется постоянно следить за температурным режим – особенно это важно в зимнее и летнее время.
Чтобы обеспечить оптимальную циркуляцию воздуха, потребуется утеплить дверь. Так получится достичь нужной разницы температур.
Хранение урожая в подполье частного дома
Часто подпольное пространство частного строения используется в качестве технического подполья, погреба для хранения урожая, консервации, других продуктов питания.
Организовывать вентиляцию в таких помещениях следует несколько иным способом. Для этого по противоположным углам устанавливаются вентиляционные каналы. Используются чаще всего пластиковые водопроводные трубы, так как они наиболее устойчивы к взаимодействию с влагой, перепадам температур.
Выход приточного канала размещается на высоте не более 20 см от уровня пола. Вход располагается невысоко над землей, так, чтобы, в него не попадала вода при весеннем таянии снега. Обязательно закрывается мелкоячеистой решеткой, чтобы предотвратить попадание внутрь грызунов.
Вытяжной канал устанавливается под самым потолком, как можно выше. Выход трубы примерно минимум на 1,5 м выше приточного канала. Чем больше разница между приточным и вытяжным выходами, тем сильнее тяга и циркуляция воздушных потоков будет происходить эффективнее.
Каналы оснащаются заслонками, с помощью которых можно регулировать степень подачи приточного воздуха зимним периодом времени. При значительном снижении температуры каналы перекрываются полностью.
Кроме того, зимой необходимо очищать вентканалы от снега, замерзшего конденсата. Утепление вытяжной трубы позволит избежать скопления инея внутри.
Какие трубы для вентиляции в погребе лучше
Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.
Герметично заделайте все зазоры труб вентиляции погреба
Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.
Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.
Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.
Как прочистить трубы вентиляции погреба? – именно с таким вопросом сталкивается большинство людей. Это довольно просто сделать своими руками. Это делается при помощи воздушного потока. Из инструмента понадобится:
- компрессор;
- пистолет для продувки.
В трубу подается струя сжатого воздуха. Сначала выдует мелкие загрязнения и пыль, а затем вывалятся и крупные куски грязи. Второй способ почистить вентиляцию – механический. Для его осуществления понадобится ершик и проволока для прочистки канализационных систем. На проволоку крепят ерш и счищают грязь.
Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.
Оборудование
Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).
Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.
При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.
Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.
Рисунок 2. Схема проветривания с одним каналом
Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.
Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).
Оборудование
Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.
Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.
Рисунок 3. Принцип работы вытяжки с двумя каналами
В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной.
Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.
В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.
Естественная вентиляция
Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.

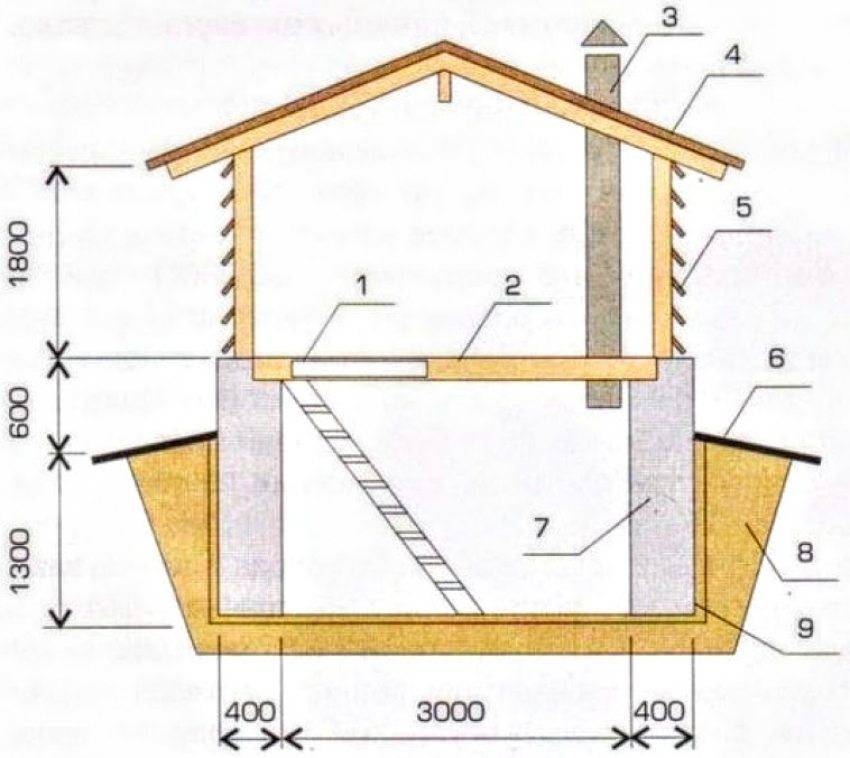

Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка
При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:
- Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
- Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
- Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.
К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

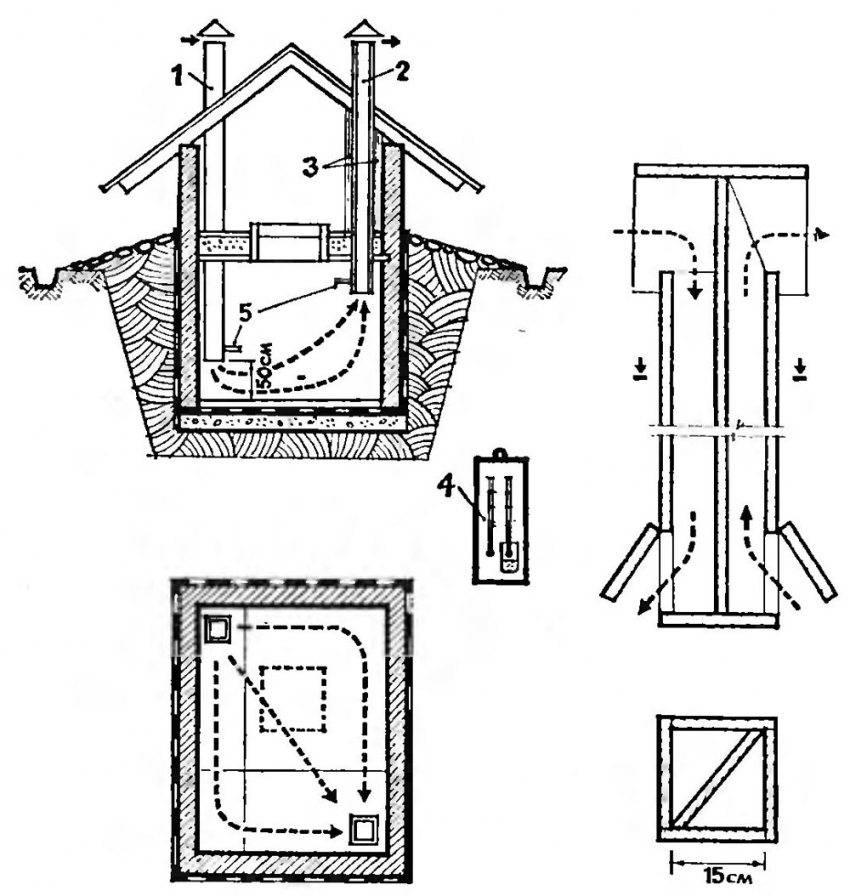

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки
Установка системы естественной вентиляции
Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.
Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.
При монтаже естественной вытяжки в погребе своими руками нужно учитывать ряд нюансов:
- чем выше расположено отверстие вытяжной трубы, тем больше эффективность циркуляции воздуха в системе;

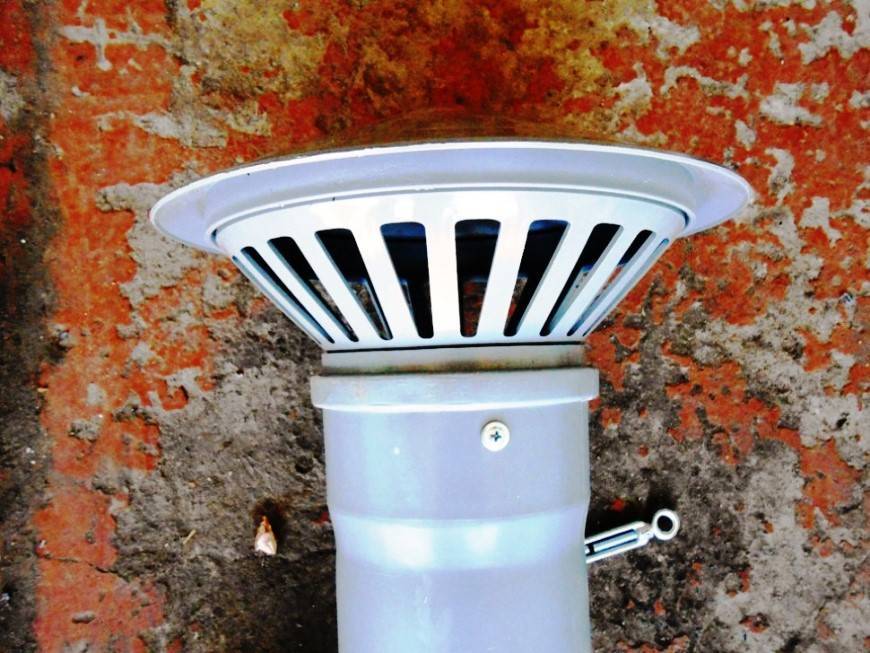

- внешние выходы труб необходимо закрывать специальными козырьками, иначе в них будет попадать дождевая вода или снег;

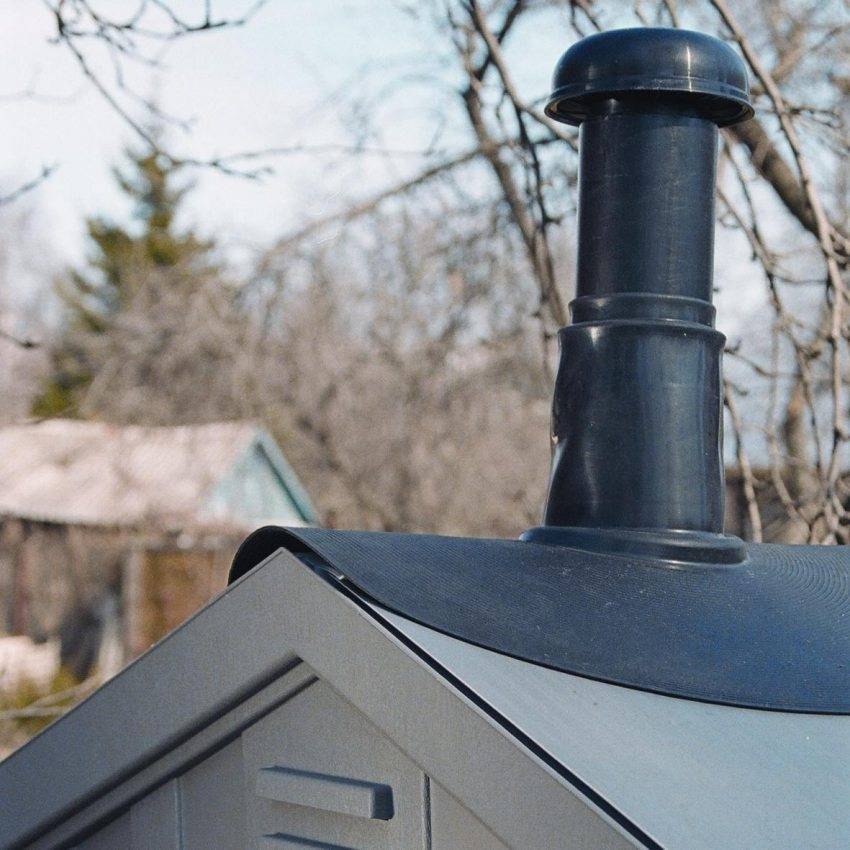

Козырек вентиляционной трубы погреба
- чем меньше поворотов и изгибов у труб, тем лучше будет осуществляться вентиляция;
- обе трубы должны быть одинакового диаметра.
Естественная вентиляция для небольших хранилищ является простым и эффективным вариантом вытяжки в погребе. Как сделать такую же эффективную систему для большого хранилища? В этом случае не обойтись без принудительного нагнетания воздуха.
Когда погреб в доме
Оптимальный способ монтажа вентиляции для погреба в жилом доме — естественный. Правильное обустройство такой системы обеспечит овощам и фруктам, а также домашним консервациям оптимальный микроклимат, а также позволит продлить срок их хранения
Монтируя ее, важно защитить ее выходы от осадков, замерзания конденсата, попадания в трубу мусора, мелких грызунов и насекомых. Важно также, чтобы выходы каналов были вдали от желобов и водостоков, являющихся источником сырости
Кроме естественного вентилирования, для создания оптимального микроклимата в погребе можно использовать вентиляторы для искусственного перемещения воздушных масс.
Третий вариант обустройства вентиляции внутри дома — приточно-вытяжная. Ее желательно монтировать на стадии строительства дома. Воздуховод вентиляции прячут в одной из несущих стен, либо оборудуют специальный вентиляционный проход, идущий вдоль стены.
