Устройство и схема вентиляции
Самый простой способ обустройства вентиляции гаража с ямой и подвалом — проделывание небольших отверстий в стене строения. Их обязательно нужно прикрыть решёткой для защиты от проникновения грызунов и других животных. Такая система практически не требует финансовых и временных затрат. При этом она малоэффективна, особенно это касается пространства, находящегося ниже уровня земли.
Стандартная приточно-вытяжная система для надземной постройки гаража не сможет обеспечить необходимых условий для ямы и погреба.
Схема приточно-вытяжной вентиляции естественного типа для подвала или смотровой ямы гаража:
Трубы притока и вытяжки должны располагаться в противоположных углах.
Приточная труба должна заканчиваться на уровне 20—30 см от пола.
Труба вытяжки размещается максимально близко к потолку (для смотровой ямы к крышке).
Трубы рекомендуется устанавливать максимально горизонтально.
Внешний конец трубы вытяжки должен возвышаться над верхней точкой кровли гаража на расстоянии не менее 50 см.
Верхнее окончание трубы притока размещается на 5—15 см выше уровня земли
Зимой важно обеспечивать очистку приточного отверстия от снега. Увеличивать высоту не рекомендуется, так как это снижает мощность циркуляции.
Для повышения эффективности циркуляции воздуха на трубы устанавливаются дефлекторы
В любом случае трубы нужно защитить от попадания осадков и грязи колпаком.
Труба притока дополняется решёткой для защиты от насекомых, грызунов и других животных.
На трубах в помещении можно предусмотреть заглушки, которые позволят ограничить или прекратить циркуляцию в случае необходимости.
В местностях с холодной зимой трубы необходимо утеплить, чтобы предотвратить промерзание.
К сожалению, естественная система вентиляции имеет один минус — при выравнив
Схема вытяжки воздуха из гаража
Нюансы проведения вентиляции в зависимости от типа гаража
Естественная вентиляция производит замену воздушных масс благодаря отличию температуры на улице и внутри гаража. Для эффективного перемещения воздуха необходимо сделать 2 вентиляционных отверстия. Лучше, если вентиляция предусмотрена до постройки несущих конструкций.
Чтобы гараж хорошо проветривался, нужно следовать таким правилам:
- Приточное отверстие должно находиться не ниже 10 см над поверхностью пола. Чтобы в него не проникал мусор и пыль, отверстие закрывают сеткой. Для защиты от снега в зимний период воздуховод на улице размещают не ниже 30 см от грунта.
- Вытяжное отверстие размещают в верхнем углу напротив приточного отверстия (желательно по диагонали или как можно дальше от притока), в 10 см от перекрытия. Трубу для удаления воздуха выводят на 50 см выше уровня кровли, защищают сверху «грибком».
- В качестве приточных отверстий в ворота встраивают решётки. В этом случае эффективный воздухообмен возможен, только если размер установленных решёток будет в 2-3 раза превышать сечение требуемой вытяжной трубы.
- Удаление грязного воздуха будет проходить лучше, если установить дефлектор. Он создаёт участок с низким давлением. Чтобы на дефлекторе не появлялся конденсат, его нужно хорошо утеплить.
Такая вентиляция для гаража хороша тем, что на неё не нужно тратить много денег. Из минусов нужно упомянуть, что из-за нестабильной погоды (изменения давления, температуры и силы воздушных потоков) не получится полностью контролировать качество воздухообмена.
В зависимости от материала
В гараже из металла на стенках всегда появляется конденсат, а в зимний период на кровле образуется наледь, повреждающая покрытие. С конденсатом нужно обязательно бороться, ведь высокая влажность становится причиной коррозии металла и, как результат, быстрого износа автомобиля.
В гараже конденсат возникает из-за двух факторов:
- Отсутствие вентиляции или ошибки в её конструкции.
- Отсутствие обогрева помещения или плохое утепление.
Предотвратить появление конденсата можно и самому, необходимо только сделать хорошую вентиляцию и надёжно утеплить гараж. Если есть вентиляция и работает она как нужно, но конденсат появляется, то нужно подумать о чистке её каналов – возможно, они забыты мусором. Со временем вентиляция загрязняется маслянистыми отложениями и пылью, которые могут повредить здоровью человека.
С подвалом
Использование подвала для хранения консервированных продуктов и овощей допустимо только при правильной работе вентиляционной системы. В подвале применимы практически все вентиляционные системы. Но обычно для такой площади хватает естественного проветривания, для изготовления которого используют канализационные пластиковые трубы.
При планировании конструкции нужно учесть:
- Вентиляционная система погреба должна быть сделана с минимальным числом изгибов и поворотов труб.
- Вытяжную трубу нужно хорошо утеплить, чтобы предотвратить возникновение конденсата.
- Нельзя изменять диаметр труб на каком-либо участке.
- Наружные входы вентиляции необходимо защищать специальными колпаками для защиты от осадков.
Создавая вентиляцию в подвале, нужно размещать вытяжную трубу под потолком подвала и выводить её на крышу гаража, а приточную – на 0.5 метра выше пола.
С ямой
Если в вашем гараже есть смотровая яма, то желательно её проветривать отдельно от остального объёма гаража. Здесь часто скапливается конденсат и, как результат, на стенах появляются грибок, плесень и даже насекомые.
Чтобы проветрить яму, хватит естественной циркуляции воздуха. Сделать это несложно. По краям настила оставляют зазоры (шириной примерно 10-15 см). Там, где будет поступать свежий воздух, можно вдвое увеличить щель, что позволит заметно усилить тягу. Нужно не забывать, что ставить автомобиль над ямой при открытом зазоре нежелательно.
Виды вентилирования
Вентиляция в яме организовывается по тем же законам аэродинамики, что и во всех других случаях. В соответствии с этим она может быть естественной и механической (принудительной).
Наиболее часто используется естественный способ воздухообмена, так как он наиболее приемлем по соотношению цена-качество. Циркуляция происходит благодаря разнице в давлении холодного и теплого воздушных потоков, когда свежий приток вытесняет теплый отработанный воздух. Чем больше разница в давлении, тем сильнее тяга и соответственно циркуляция происходит интенсивнее.
В летнее время вентиляция погреба ухудшается из-за незначительной разницы температур внешнего и внутреннего воздуха. в данном случае следует предусмотреть систему с принудительным побуждением движения воздушных масс.
Для смотровой ямы в гараже устанавливается естественное вентилирование и этого достаточно для просушки небольшого отсека.
Принудительная вентсистема устанавливается реже. Предполагает использование механических средств побуждения. Размещаются небольшие вентиляторы (часто осевые) внутри вентиляционного проема перед вытяжной или приточной трубой. Для этого требуется подведение электрического питания. Могут оснащаться таймерами для самостоятельного включения, выключения.
Принудительной вентсистемой может оборудоваться овощное хранилище, если в этом есть необходимость. Смотровую яму нецелесообразно оснащать механическим вентилированием, если для этого нет причин.
Популярным способом проветривания является комбинированная система, при которой механикой оснащается вытяжка гаража или погреба, а приток при этом функционирует естественно. Вентилятор, вытягивая отработанный воздух, создает зону разреженного давления и свежий поток проникает внутрь помещения гораздо быстрее.
Правильный воздухообмен
Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.
Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.
В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.
Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.
Устройство и схема вентиляции
Самый простой способ обустройства вентиляции гаража с ямой и подвалом — проделывание небольших отверстий в стене строения. Их обязательно нужно прикрыть решёткой для защиты от проникновения грызунов и других животных. Такая система практически не требует финансовых и временных затрат. При этом она малоэффективна, особенно это касается пространства, находящегося ниже уровня земли.
Стандартная приточно-вытяжная система для надземной постройки гаража не сможет обеспечить необходимых условий для ямы и погреба.
Самым эффективным способом является приточно-вытяжная вентиляция автономного типа, которая делается в дополнение к имеющемуся воздухообмену для надземной постройки.
Схема приточно-вытяжной вентиляции естественного типа для подвала или смотровой ямы гаража:
Трубы притока и вытяжки должны располагаться в противоположных углах.
Приточная труба должна заканчиваться на уровне 20—30 см от пола.
Труба вытяжки размещается максимально близко к потолку (для смотровой ямы к крышке).
Трубы рекомендуется устанавливать максимально горизонтально.
Внешний конец трубы вытяжки должен возвышаться над верхней точкой кровли гаража на расстоянии не менее 50 см.
Верхнее окончание трубы притока размещается на 5—15 см выше уровня земли
Зимой важно обеспечивать очистку приточного отверстия от снега. Увеличивать высоту не рекомендуется, так как это снижает мощность циркуляции.
Для повышения эффективности циркуляции воздуха на трубы устанавливаются дефлекторы
В любом случае трубы нужно защитить от попадания осадков и грязи колпаком.
Труба притока дополняется решёткой для защиты от насекомых, грызунов и других животных.
На трубах в помещении можно предусмотреть заглушки, которые позволят ограничить или прекратить циркуляцию в случае необходимости.
В местностях с холодной зимой трубы необходимо утеплить, чтобы предотвратить промерзание.
К сожалению, естественная система вентиляции имеет один минус — при выравнив
Схема вытяжки воздуха из гаража
Как делается вентиляция
Чтобы сделать вентиляцию, прежде всего, вы должны отчетливо понимать, какую сумму денег, вы готовы потратить на это. Ведь если говорить об идеальной и качественной вентиляционной системе, то вы должны понимать, что она обойдется прилично.
Но если таких денег у вас нет, то лучше всего создавать вентиляцию своими руками, учитывая важные тонкости и особенности работы. Лучше всего выбирать, как естественную, так и комбинированную систему вентиляции, так как оба варианта востребованы и распространены.
Естественная вентиляция
Система естественной вентиляции также востребована и популярна, сегодня многие выбирают ее, чтобы лично убедиться в том. Ведь это не только эффективный, но и простой способ для вентилирования гаража, а значит, можно смело воспользоваться им, чтобы лично убедиться, что так и есть.
Схема естественной вентиляции в гараже
Итак:
- Говоря о притоке воздуха в гараж, то он будет обеспечиваться за счет расположенных со стороны ворот, это касается и приточных отверстий, они в свою очередь, защищены решеткой, жалюзи.
- Вы должны понимать, что естественная вентиляция – является не только дешевым, но и вполне доступным способом организации воздухообмена внутри помещения. Поэтому всегда можно выбрать именно его, желательно сделать это, еще на стадии проектирования вашего гаража.
- Приточное отверстие будет расположено у пола, а что касается вытяжного отверстия, то его принято располагать у потолка. Вы должны сделать так, чтобы схема работы была правильной, таким образом, приточные и вытяжные отверстия будут расположены по диагонали.
https://youtube.com/watch?v=j3wKrih6XXA
Комбинированная вентиляция
Важно отметить, что комбинированная вентиляция сегодня пользуется не меньшей популярностью, на самом деле, это не тяжело объяснить, ведь основное преимущество в том, что такая вентиляция оснащена встроенными вентиляторами, а значит, не тяжело догадаться, что схема будет работать по принципу нагнетания давления. Вытяжка комбинированной вентиляции
Вытяжка комбинированной вентиляции
Такая вентиляция отличается долговечностью и надежностью, поэтому многие выбирают именно ее, теперь вы сами должны понять, почему они это делают.
Как только воздух загрязняется, то он покидает помещение, соответственно на его смену приходит свежий воздух, а значит, теперь в помещении будет царить благоприятный микроклимат, что является наиболее важным преимуществом.
Более того именно такая вентиляция славится еще и тем, что она способна функционировать и работать круглый год, а ведь это так важно.
Принудительная вентиляция
Такая вентиляция, как правило, строится на работе двух механизмов, они в свою очередь, функционируют в автоматическом режиме. Механическая вентиляция также пользуется особым успехом на сегодняшний день, ведь она отличается долгим сроком службы и практичностью.

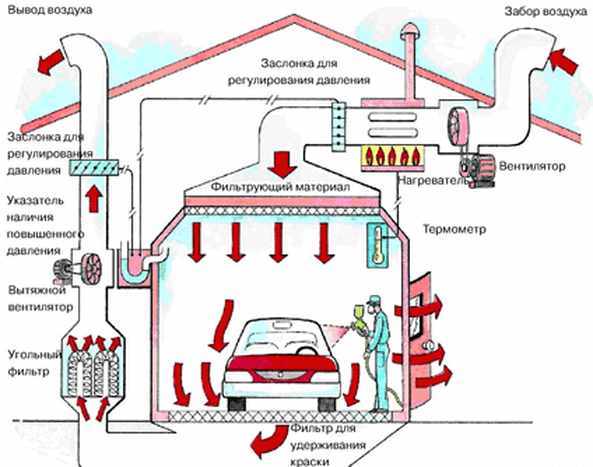

Схема принудительной вентиляции
- Более того, как утверждают специалисты, такая вентиляция является наиболее эффективной, но в любом случае, каждый из видов вентиляции обладает преимуществами и недостатками.
- Это значит, что прежде, чем выбирать ту или иную систему вентиляции, вы должны внимательно ознакомиться, как с положительными, так и отрицательными ее сторонами, решая тем самым многие проблемы.
- Например, любая вентиляция должна выполнять тщательно и качественно одну задачу – удалять водяные пары, которые попали в помещении вследствие дождя или снега.
- Также обязательно учитывайте и то, что именно вентиляция должна удалять конденсат с потолка, стен, просушивать кузов автомобиля, когда будет совершена езда по мокрым улицам.
Но при этом вы должны понимать, что все это будет сделано только в том случае, если вентиляция действительно станет отличаться высоким качеством и надежностью, поэтому стоит выбирать ее тщательным образом, не забывайте об этом.
Также вентиляция в гараже необходима и для того чтобы можно было насладиться благоприятным микроклиматом в помещении. Для этого нужно понимать, что учитывается и материал, из которого построен гараж. В любом случае, вы должны постараться сделать так, чтобы вы дышали исключительно чистым воздухом.
Как сделать вентиляцию в железном гараже вы теперь можно разобраться. Ведь инструкция есть и указаны асе правила установки.
Проводится и вентиляция кессона в гараже, хотя это и не обязательно. Самое главное в принудительной вентиляции, это правильно подобрать двигатель.
Ведь здесь надо помнить, что не стоит брать по мощности впритык, надо делать запас в сторону увеличения и только тогда механизму будут работать долго.
Частые ошибки
Несмотря на простоту установки, многие допускают ошибки, в результате которых вентилируемая конструкция работает неправильно, не отводит конденсат или не работает вообще. Самые распространенные ошибки обычно совершаются на этапе установки:
- Использование простого отверстия в стене вместо вентиляционного канала. Это решение может быть особенно вредным, если в погребе хранятся овощи: нет гарантии, что воздух выйдет из помещения, а не, наоборот, войдет в него, и если это произойдет зимой, продукты замерзнут и их нельзя будет есть. Воздуховоды должны иметь определенное сечение и угол подъема.
- Если система вентиляции в подвале гаража является системой естественной вентиляции, то ошибкой будет установка труб горизонтально: в этом случае тяга практически исчезает, возобновляясь только с движением наружного воздуха. Если прокладка труб в этом направлении представляется целесообразной, их следует размещать под небольшим углом наклона (до 10-12 градусов). Полностью горизонтальная конструкция будет работать только в том случае, если она оснащена блоком дистилляции с принудительной подачей воздуха.
- Если выходное отверстие расположено слишком низко, тяга значительно уменьшается. По этой причине рекомендуется прокладывать дымоход над крышей гаража.
Установка комбинированной схемы
Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.
Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.
Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.
Вентиляция в смотровой яме гаража
Вентиляция в яме делается довольно просто. Схема проветривания и просушивания заключается в том, чтобы оставлять приточное и вытяжное отверстия по краям деревянного настила.
Смотровая яма накрывается деревянными досками. Чтобы просушить ее, необходимо открыть тот край, который находится у гаражных приточных отверстий. На противоположном конце, возле вытяжного канала также сделать просвет, только вдвое меньший, чем приточный. Таким образом усилится тяга и циркуляция воздушного потока будет проходить эффективнее.
Следует помнить, что оставлять автомобиль непосредственно над вытяжным проемом смотровой ямы нельзя, так как влажный удаляемый воздух вызовет ржавчину на кузове автомобиля.
Также вентилирование смотрового отсека может происходить совместно с овощным. В таком случае они объединяются общим горизонтальным каналом, по которому приточный воздухопоток попадает внутрь погреба через смотровую яму.
Правильный воздухообмен
Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.
Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.
В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.
Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества. Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения. Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.
Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.
