Вытяжная система вентиляции на кухне, вентиляция газовой плиты: монтаж, требования, расчет

Факторы, влияющие на дистанцию между плитой и вытяжкой

Вытяжка, расположенная над печью, должна втягивать в себя весь воздух с паром и не греться от горелок и стоящих на них кастрюль и сковородок. Расстояние от плиты определяется расчетным и экспериментальным путем. Основные факторы, влияющие на правильный выбор:

• мощность агрегата;
• принцип работы вытяжки;
• тип варочной панели.

Расстояние между вытяжкой и газовой панелью по ГОСТу составляет 65–85 сантиметров. Над индукционной печкой вентиляционное оборудование можно опустить ниже, на расстояние 60–80 см.

Сочетание цветов

Ширина нижней плоскости воздухозаборника определяется мощностью вентиляторов воздухоочистительного оборудования. В обязательном порядке учитываются размеры плиты. Отклонение от прямых углов по вертикали может быть в пределах 5–10° в боковую сторону воздухозаборника.

Большие размеры вентилирующего устройства будут мешать готовить. При меньших параметрах не будет захвата испарений по бокам, вследствие чего пар частично останется в помещении. Или же вентиляторы должны будут постоянно работать на предельных нагрузках. Поэтому вытяжку следует выбирать необходимой мощности для данного объема кухни.

Электрическая плита

Нормы на мощность вытяжки относительно объема кухни и минимальное расстояние ее над варочной панелью разработаны с условием максимального поглощения оборудованием системы вентиляции воздуха, который поднимается над печкой во время приготовления еды.

Одновременно воздухоочистительный прибор не должен греться от горелок. Если повесили вытяжку над газовой плитой низко, к теплу, выделяемому механизмом вентиляции при работе, добавится жар от горелок, поэтому оборудование быстро перегреется и выйдет из строя.

На минимальное расстояние влияет и конструкция вытяжек для кухни. Панели вертикальной и наклонной вентиляции монтируются позади плиты, норма их удаленности от верхнего края печки снижена до 35 см, поскольку нижний край не находится непосредственно над горелками, а смонтирован позади панели на определенной дистанции.

Светлые тона

Что такое эффект опрокидывания тяги?

Эффектом опрокидывания тяги называют полную остановку работы вентиляционного канала или его работу в неестественном режиме, который не предусмотрен проектом. Опрокидывание тяги происходит в основном из-за нарушений режимов использования канала.

Многоквартирные дома старого жилого фонда с общедомовыми вентиляционными каналами рассчитаны на работу по схеме естественной вентиляции, согласно которой, приток воздуха в помещение осуществляется через оконные проемы, в помещении воздух нагревается и теряет плотность поднимаясь вверх. Далее он поступает в вентиляционный канал под самым потолком и удаляется через разгонный основной канал как показано на рисунке ниже. Такая система не может работать без обеспечения притока свежего воздуха из квартиры.

Закрывая вытяжной канал, при неработающей вытяжке, циркуляция воздуха не происходит и в помещении накапливается углекислый газ или концентрируется природный газ при наличии утечек. Повсеместная установка вытяжек с перекрытием каналов приводит к тому, что тяга в разгонном канале уменьшается или вовсе пропадает и воздушные массы отработанного воздуха уже не выходят через крышу.

Если на улице тепло, то тяга практически прекращается, и вы начинаете по запаху ощущать, что готовят соседи снизу, так как скорости в разгонном канале не хватает вывести их наружу. Если на улице холодно, то холодный воздух извне, через выходное отверстие на крыше дома, передавливает разгонный канал, то есть стремиться заместить собой теплый воздух. Это приводит к обратной тяге и из вентиляции начинает дуть холодный воздух, который потом конденсируется в квартире и приводит к запотеванию окон, повышенной влажности и появлению плесени не только в квартире, но и в самом воздушном канале.

Выдержка из СНиП по многоквартирным зданиям.

Типы вытяжек по установке

Устройства вентиляции для кухни разделяются по способу их установки на:

• плоские;
• встраиваемые;
• островные;
• купольные;
• настольные
• т-образные.

Плоские

Подвесные (плоские) устройства устанавливаются непосредственно над варочной поверхностью. Они содержат вентиляторы для всасывания воздуха и фильтры для его очистки. Повесить их довольно легко: не требуется врезка и прокладывание каналов. Расстояние от плоской вытяжки до варочной газовой или электрической поверхности соответствует стандарту. Высота вытяжки над газовой плитой варьируется в пределах 75-85 см (65-75 см — для электрических).

Встраиваемые

Такой тип вытяжек должен устанавливаться в навесной шкаф, расположенный над печкой. Благодаря своей конструкции, узел становится незаметным в интерьере. Устройство должно соответствовать ширине варочной панели и шкафа, в который оно будет врезаться. Расстояние от плиты до вытяжки вычисляется по тем же стандартным данным. Но при этом стоит учесть, на какой высоте находятся подвесные шкафы (если вы хотите встроить конструкцию в готовую мебель). При заказе новой кухни мебельщики сделают расчеты самостоятельно, по стандартам, а также исходя из ширины варочной поверхности.

К встраиваемым устройствам также относятся узлы, которые врезаются в столешницу, позади варочной поверхности. Их называют еще настольными. Расстояние между варочной поверхностью и устройством сокращается до минимума. Столешница для такой комбинации техники должна быть шириной — около 900 мм.

Островные

Островные вытяжные агрегаты устанавливаются, когда печка стоит посреди комнаты. Устройство крепится к потолку, прямо над электроплитой или газовой печкой. Высота вытяжки над плитой должна быть в пределах минимума и максимума, составляющие от 75 до 85 см до газовой плиты. Для электрических – эти показатели меньше на 10 см.

Купольные

Купольные типы вентиляции закрепляют над печкой уже после установки кухонных шкафов. Преимущества данного типа в том, что они могут быть декорированы под разные стили в интерьере. Высота расположения – стандартная.

Наклонные

Наклонный тип устройств вентиляции крепится к стене. При этом расстояние между плитой и вытяжкой замеряется от ее нижнего края. Минимальное расстояние до панели печки должно быть 35 см, а максимальное (для продуктивной работы) – 45 см.

Т-образные

Т-образные устройства вентиляции хорошо вписываются в интерьер в стиле Hi-tech (Хай-тек). Они могут изготавливаться из различных материалов с использованием хромированных деталей, стекла и нержавеющей стали. Расстояние от печки до вытяжки рассчитывается согласно инструкции к этой технике, но в большинстве ситуаций оно совпадает со стандартными требованиями.

Основные ошибки при монтаже вытяжки

Даже опытные домашние мастера, неоднократно выполняющие различные ремонтные работы в своей квартире/доме, могут допустить ошибки при установке вытяжки над газовой плитой. А новички в этом деле и подавно.

Для газовых плит рекомендуемая высота расположения вытяжек отличается от электрических. Об этом следует помнить перед началом монтажных работ

Самая распространенная ошибка – неправильно подобранная высота для монтажа прибора. Так, зачастую ответственный за установку считает излишним тратить свое время на прочтение инструкции и попросту полагается на мнение авторитетного в его глазах соседа/товарища, утверждающего, что достаточно 60-70 см.

Особенно часто такая ситуация может встретиться на кухнях, где никто не готовит. Ведь для того, чтобы сварить кофе и нагреть пиццу вытяжка не нужна. Поэтому вытяжка на этой кухне до поры до времени будет выполнять декоративную роль. Как только там появится хозяйка, вдохновенно ваяющая кулинарные изыски, предстоит покупка новой или переустановка низко висящей вытяжки.

Вторая ошибка при монтаже – недостаточная ширина оборудования. Следует помнить, что для нормальной работы ширина вытяжки должна быть такой же, как и у плиты.

Специалисты рекомендуют планировать покупку вытяжки лишь после приобретения газовой плиты. Так удастся подобрать оптимальную по ширине и высоте модель

Третья ошибка больше относится к дизайну – на функционирование оборудования она не повлияет. Речь идет о вытяжках с воздуховодами, соединяющими прибор с вентиляционной шахтой – на участках открытого пространства желательно монтировать пластиковый. Это позволит визуально придать более утонченный внешний вид коммуникациям.

Для воздуховодов, которые прячутся под декоративным кожухом, в гипсокартонном коробе или в подвесном потолке можно использовать гофру. Также такой вариант приемлем для моделей вытяжек, которые монтируются в навесной шкафчик. Воздуховод отлично спрячется в этом же шкафу – предстоит лишь прорезать соответствующее отверстие под него.

О том, как производится подключение кухонной вытяжки без воздуховода, подробно написано в предложенной нами статье.

Воздуховод из металлизированной гофры отлично прячется в шкафу. Если вариант с маскировкой невозможен, лучше выбрать аккуратную пластиковую трубу

Еще одна ошибка допускается новичками при работе с вытяжкой с декоративным стеклом. При ее монтаже над газовой плитой предстоит быть крайне осторожным, чтобы случайно не повредить декоративный корпус. Ни в коем случае нельзя поднимать оборудование, держась за стекло.

Пятая ошибка – неправильное подключение к электросети. Такая ситуация чревата не самыми приятными последствиями, если ток пойдет по корпусу вытяжки. В основном эта проблема возникает при прямом присоединении проводов прибора с силовым кабелем домашним мастером-новичком.

Если же вытяжка будет включаться в розетку, то важно, чтобы электроточка была удалена от газовой плиты на расстояние 60 см. Соблюдение правил и норм техники безопасности убережет от случайного возгорания проводки

Аккуратный белый пластик вентиляционного короба не бросается в глаза на кухне. При желании можно подобрать цвет в тон отделке стен или покрасить трубу в нужный оттенок

Всех ошибок можно избежать, если ответственно относиться к каждому этапу монтажных работ. Правильное выполнение установки и подключения вытяжки над газовой плитой с каждым шагом приближает к отличному результату. Качественно установленное оборудование порадует любую хозяйку и прослужит намного дольше своего эксплуатационного срока.

Как выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

• Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
• Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
• Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
• Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной

При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны

Как производится расчет необходимой мощности

Мощность вытяжки – это один из параметров, который указывается в описании оборудования. Этот показатель сообщает, какой объём воздуха способна всосать вытяжка в течение 1 часа, находясь в режиме отвода. Примерный показатель здесь: 10-15 раз в час. Чтобы идеально точно рассчитать подходящую мощность для конкретной кухни, нужно площадь помещения умножить на её высоту, и полученный результат умножить на 12. К итоговой цифре надо добавить резервную мощность, которая пригодится в экстренных случаях (например, когда еда подгорит).

Производительность вытяжки уменьшается из-за изгибов воздуховодного канала, причём важная цифра здесь – не градус изгиба трубы, а количество углов. Так, один изгиб на 900 предпочтительнее, чем два угла по 450. Каждый метр воздуховода и каждый его изгиб уменьшает производительность на 5-10%. Режим рециркуляции снижает производительность на 25%.

Следующий пример продемонстрирует, как выполняется расчёт:

• Если площадь кухни 15 м3, а её высота – 2,7 м, то при умножении этих цифр на 12 получается 486.
• Если воздуховод прямой и его длина не превышает 0,5 метра, то в этом случае нет потери производительности.
• Для данных условий подходит мощность 580 м3/час.

Подобным образом рассчитывается мощность, необходимая для любой кухни.

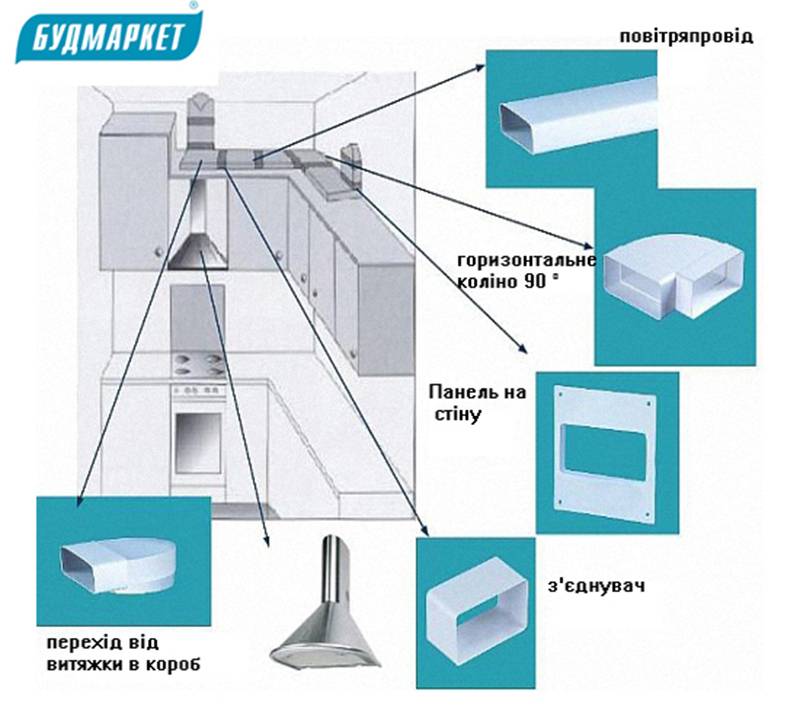

Из каких же частей состоит кухонная вытяжка? На самом деле, всё не так сложно, как кажется.

Высота от плиты до вытяжки наклонной и горизонтальной

Прежде, чем понять, на каком расстоянии от плиты устанавливать вытяжку, необходимо рассмотреть основные типы вытяжных устройств, что является главным фактором при расчете расстояния.

Что касается режима эксплуатации, выделяют следующие три типа, которые имеют свои особенности:

1. Рециркуляционная — вытяжка, которая всасывает воздух с помощью вентиляторов, пропускает его через угольный и жироулавливающий фильтры и возвращает уже свежий воздух обратно в кухню;
2. Проточная — вытяжка, которая всасывает отработанный воздух, прогоняет его через жироулавливающий фильтр и направляет за пределы дома с помощью вентиляционных каналов;
3. Комбинированная — универсальный вариант, режим которого можно переключать с помощью панели управления.

По своей форме выделяют следующие разновидности вытяжек:

• Встраиваемая (устанавливается в шкаф или другой объект);
• Островная (используется на больших кухнях);
• Подвесная (плоская вытяжка, которая устанавливается над плитой);
• Выдвижная (разновидность встраиваемого типа).

Важный критерий: по форме воздухоприемника вытяжки делятся на следующие разновидности:

1. Наклонные;
2. Горизонтальные.

Подбирая высоту установки вытяжки над плитой, необходимо помнить, что важно учитывать габариты и формы каждого типа устройств для монтажа оборудования строго над варочной поверхностью. Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой

Выглядят они следующим образом:

Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой. Выглядят они следующим образом:

• Горизонтальную вытяжку лучше всего размещать на расстоянии 80 см;
• Наклонную вытяжку лучше всего устанавливать на расстоянии 60 см;
• Если прямая вытяжка над электрической плитой, то расстояние — 70 см, наклонная — 50 см.

Важно отметить, что показатели рассчитаны на среднестатистическую кухню со средним ростом человека, поэтому необходимо индивидуально рассчитать высоту, чтобы не испытывать неудобств во время приготовления пищи

Наклонные вытяжки

Итак, на какой высоте вешают вытяжки наклонного типа? Особенность конструкции таких вытяжных устройств говорит сама за себя: воздух поглощается вентиляторами, которые расположены в верхней части корпуса. Соответственно, устанавливать оборудование необходимо ниже, чем горизонтальный тип.

Производителя рекомендуют вешать вытяжное устройство над плитой на расстоянии 60 см. Это оптимальный показатель, который позволит максимально использовать потенциал устройства. Также, на таком расстоянии корпус не будет мешать человеку во время приготовления пищи.

Наклонный принцип строения корпуса очень удобен, ведь пользователь получает больше возможностей, чтобы демонтировать фильтр для его последующей очистки или замены.

Также, наклонные вытяжки обладают минимальным риском возгорания. Огонь поднимается строго вверх, поэтому контакт с устройством будет минимальным.

Если выбор пал на встраиваемую вытяжку наклонного типа, то важно учесть высоту от плиты до монтажа кухонной стенки, поэтому лучше всего заранее разработать план комплектации кухонного помещения

Горизонтальные приборы

Каково расстояние от вытяжки до плиты? Расстояние вытяжки горизонтального типа над варочной поверхностью отличается от вышеуказанного примера. Производители указывают в технической документации к устройству показатель 80 см.

Однако, многие модели отличаются своей производительностью. Например, слабое вытяжное устройство должно располагаться ниже, чтобы справляться с тягой отработанного воздуха.

Также, важно учесть высоту потолков, ведь, если установить вытяжку впритык к потолку, то не останется места для соединения корпуса с элементами вентиляционной системы, что важно для нормальной работы оборудования проточного типа. Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей

Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту

Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей. Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту.

Рекомендуется с ответственностью отнестись к выбору островных вытяжек. Расстояние необходимо рассчитать до приобретения, ведь потом может оказаться, что габариты устройства не совпадают с оптимальным расстоянием между вытяжкой и плитой (газовой или электрической).

Принципы работы конструкций

Все описываемые устройства обязаны принудительно забирать загрязненный воздух, предохранять поверхности от частичек жира и копоти. Приборы состоят из корпуса, панели, фильтров и элемента, обеспечивающего принудительную вентиляцию. Все вытяжные системы делят на две группы:

1. Проточные — эвакуационные. Их функции — принудительный забор воздуха, который затем отводится в вентиляцию. Главное условие для работы такой вытяжки — обеспечение постоянного притока свежего воздуха.
2. Рециркуляционные. Их работа заключается в эвакуации грязного воздуха с последующей его очисткой с помощью системы фильтров: жировых, угольных. Такая операция занимает немало времени, зато главное преимущество аппаратов — отсутствие дополнительных магистралей.
3. Комбинированные, имеющие 2 этих режима, которые переключаются в случае необходимости.

У обеих систем есть недостатки. Проточным устройствам нужно отдельное подключение к домовой вентиляции, поэтому монтаж воздуховода станет затратным, если вытяжку планируют установить далеко от вентиляционного канала.

Рециркуляционные системы имеют несколько минусов. Первый — необходимость ежегодной замены угольных фильтров. Минимум — 1-2 раза. Второй недостаток — недостаточная эффективность, если вытяжка устанавливается над газовой плитой.

Установка вытяжки на кухне своими руками

Монтаж любой кухонной вытяжки своими руками имеет свои особенности, которые определяются типом системы вентиляции и расположением вентиляционной шахты. Для начала рассмотрим подробнее нюансы установки встроенной вытяжки в шкаф.

Антивозвратный механизм

• Чтобы выполнить работу по правилам, первым делом вам необходимо изготовить короб для хлопушки. Из материалов для него можно использовать обычный алюминий, оцинкованный лист или жесть. Однако вы можете сэкономить немало времени и средств, если сразу приобретете антивозвратный клапан, который открывается как бабочка. Встраивать его нужно прямо перед вентиляционной шахтой.
• Для обеспечения более удобного доступа рекомендуется установить корпус на настенный шкаф над плитой. Впоследствии вы сможете сделать его более устойчивым, ликвидировав все щели монтажной пеной и приклеив к шкафу. Тем самым будет решена проблема резонанса.
• Перед монтажом вам необходимо примерить корпус хлопушки к выбранному месту на стене и обвести по контуру границы, по которым будет выполнено отверстие. Далее шкаф нужно снять со стены и проделать в нижней стенке отверстие с помощью электролобзика под нижнее обрамление. Сперва рекомендуется проделать отверстие внутри области разметки крупным сверлом большого диаметра. Далее возьмите пилку лобзика и поместите в него, после чего может довести отверстие в шкафу до необходимых вам размеров.
• По аналогичной схеме можно выполнить отверстия и во внутренних полках под воздуховод. В верхней стенке обязательно делаются отверстия квадратной формы с запасом 3-5 мм для размещения в нём хлопушки.

Подключение воздуховода

• Теперь можно переходить к следующему этапу — подключению воздуховода. Для этого берем гофру, выставляем ее в просверленное отверстие, а в верхней стенке шкафа ее необходимо слегка согнуть, чтобы она стала квадратной. Обрежьте лишние куски гофры, оставив небольшой запас, а затем разрежьте немного углы и загните их наружу.
• Теперь можно встраивать шкаф с гофрой на стену. Обязательно обработайте места стыков воздуховодов силиконовым герметиком, чтобы не возникало потери мощности.
• Далее вам необходимо зафиксировать самодельный короб на шкаф. Так вы сможете подключить гофру к вентиляционной шахте. Для этого можно также использовать силикон, а для ликвидации крупных целей можно взять обычную пену.
• Далее нужно установить вытяжку в шкаф. Ее крепят на саморезы или дюбели при условии, что это крепление можно использовать для стен.
• Убедитесь, что гофра жестко закреплена на вытяжке, а затем затяните ее с помощью хомута. На этот участок наносить герметик можно по желанию.
• Если вы выбрали прямую схему подключения вытяжки, то вам достаточно подключить воздуховод к вентиляционной шахте. Для более простой стыковки вам понадобится специальная решетка с круглым отверстием.
• Если вы решили использовать воздуховоды из ПВХ, то монтаж выполняется по аналогичной схеме: нужно соединить трубы с комплектующими углами и провести их для вентиляции.

Крепление на стену без шкафа

• Не во всех кухнях можно встретить над плитой настенные шкафы. Так делают владельцы, которые боятся, что мебель быстро придет в негодность из-за постоянного воздействия пара и высокой влажности. К тому же настенные шкафы сами по себе достаточно узкие, поэтому места в них будет недостаточно для крепления широкой вытяжки внутри. Если у вас нет встроенного крепления, то вы можете использовать П-образную раму из уголков, которую монтируют с помощью дюбелей. Это крепление может одновременно выполнять роль опоры для корпуса.
• Но иногда бывает так, что даже с помощью обычных дюбелей не удается зафиксировать кухонную вытяжку на стене. Чаще всего с такой проблемой сталкиваются владельцы газовых плит, поскольку проходящая газовая труба будет мешать выполнению правильного крепления системы.
• В этом случае проблема решается следующим образом: вам потребуются длинные сантехнические саморезы-шпильки, которые с одной стороны являются полной копией саморезов, а с другой имеют резьбу с гайкой. Вытяжка крепится достаточно просто — саморезы просто вкручивают в стену как дюбели, а уже к ним необходимо прикрутить корпус вытяжки, выдержав при этом заранее рассчитанный отступ от стены.
• Завершающим этапом установки является подключение вытяжки к сети: это можно сделать через розетку или использовать вариант с постоянным подключением через предохраняющий автомат. Удостоверьтесь, что вами прежде было выполнено зануление. Тогда во время работы вентиляторов на корпусе будет отсутствовать напряжение.
• Убедившись в правильной работе системы, на неё можно одеть декоративный колпак и наслаждаться чистым воздухом на кухне.

Монтаж вентиляции на кухне

Установку встроенной вытяжки на кухне нужно проводить без нарушения норм СНиПа. Недопустимо изменять самостоятельно пропускную способность вентканала: то есть нельзя сделать его шире или уже без проведения согласования в соответствующих инстанциях.

Недопустимо использовать вытяжки с принудительной циркуляцией, если их мощность не соответствует расчетной мощности вентиляции вашего дома, т.е. вытяжное устройство будет явно мощнее. В итоге вас заставят ее демонтировать, потому что эффект «опрокидывания тяги» заметят все жители и жалобы будут совершенно точно. Подключать вытяжку в общедомовой канал разрешено лишь жителям самых верхних этажей, но требование относительно мощности сохраняется полностью при этом.
