Проектирование и схема вентиляции лифтовых и угольных шахт

Кто учувствует в проектировании

Исходные данные для составления профессионального проекта предоставляются заказчиком, он должен ориентироваться на СН 202-69. Это подробная инструкция с правилами разработки проектной и сметной документации. В работе принимает участие не только проектная организация, но и ряд других:

1. Организация по проведению геологической разведки.
2. Представители шахты.
3. Проектная организация.
4. Научно – исследовательский институт (НИИ).

Рассмотрим роль каждой организации подробнее.

Организация по проведению геологической разведки

Её работа регламентируется положением, утвержденным Министерством геологии СССР 21 июля 1970 года. Согласно ему, геологическая разведка передает проектной организации ряд исходных данных, характерных для подземных участков данного региона:

• Расчетные параметры природной метаносности данного района (причем, с привязкой к конкретным угольным пластам).
• Подробные карты, где указываются места забора проб. На них отмечается глубина забора, наносятся верхние и нижние границы залегания.
• Результаты лабораторного исследования угля на каждой шахте.
• Разрезы геологических пластов с указанием границ залегания слоя метана.
• Разрезы скважин, с сохранением формы и указанием пластов.

Документация оформляется с соблюдением правил, описанных во «Временных технических требованиях для угольной промышленности».

Представители шахты

Расположение забоев в земле

В отличие от геологоразведки, представители шахты предоставляют фактические данные, полученные в результате эксплуатации аналогичных месторождений:

Гипсометрические планы рабочих пластов. На них указываются фактические границы зоны залегания метана. Также предоставляются планы действующих шахт с указанием всех рабочих параметров, включая отметки устья и точки пересечения пласта.
Подробные планы горных работ для каждого несущего пласта

Важно, чтобы предоставлялись рабочие планы участков, граничащих с исследуемыми.
Записка, детализирующая планы горных работ. В ней указываются координаты пласта, в котором была проведена дегазация, а также эффективность данной процедуры.
Разрезы стволов шахт, с указанием высоты залеганий угля и суглинистого сланца.
Если выполняется реконструкция действующего забоя, то проектировщикам предоставляются все акты осмотра.

Проектная организация

Компания-проектировщик выполняет расчеты согласно СНиП и другой нормативной документации. Основная цель – определение метанообильности на вновь вводимых в эксплуатацию или подвергшихся реконструкции шахтах. Проектная организация подбирает схему вентилирования, определяет необходимую кратность воздухообмена, интенсивность проветривание, мощность калориферных установок. Также рассчитывается устойчивость вентиляционной системы во время внештатных ситуаций, неконтролируемого выброса метана.

НИИ

Выполняют консультативные функции. К их помощи обращаются проектные организации, когда возникают сложности. Если необходимо, то научно – исследовательские институты разрабатывают для угольных бассейнов пособия, где собраны все рекомендации от научного сообщества.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс строительства вентиляционных шахт будет состоять из нескольких этапов, в которых необходимо соблюдать следующие важные нюансы:

Прежде всего, шаблон должен быть правильно приложен к стене. Шаблон должен плотно прилегать своей торцевой частью к внутренней поверхности поперечной стенки. Затем обведите шаблон карандашом или мелом. Обведенные кружком области – это будущие переходные участки. Используйте шаблон во время установки, чтобы проверить, нет ли перекосов во время работы. Самые незначительные ошибки окажут негативное влияние на общую производительность системы вентиляции вашего дома.

Форма воздуховода может быть квадратной или прямоугольной (например, при выборе нестандартного сечения, что важно при наличии в помещении сильного источника тепла). Для обеспечения качества кладки каналов это следует делать кельмой, а излишки раствора сразу же удалять шпателем

Для повышения прочности построенной шахты вдоль проема укладываются кирпичи. Однако эта мера может сильно затруднить очистку вентиляционной шахты в будущем.

Вентиляционные шахты должны располагаться на расстоянии не более одного метра друг от друга и под углом шестьдесят градусов к основанию здания. Розетки также изготавливаются из кирпича, который предварительно выкладывается под необходимым углом.

Стена перевязана половинками и четвертинками кирпича. Чтобы форма вала оставалась ровной по всей его длине, для работы необходимо использовать специальные буи. Эти же буи будут препятствовать засорению канала мусором.

После завершения кирпичных работ все швы в канале должны быть надлежащим образом заделаны, а готовый ствол проверен на проходимость с помощью специального шарика, привязанного к прочному и толстому шнуру.

Прогноз выделения метана в угольных шахтах

Метан

Метанообильность прогнозируется двумя основными способами:

1. Прогноз, основанный на количественном показателе метана в пластах. Самый распространённый метод, применяется в большей части расчётов. Для получения объективных данных необходим ряд документов. В первую очередь планы каждого пласта с нанесенными значениями природного количества газа. Также необходимы результаты анализов угольных образцов с каждого пласта. Потребуются графические разрезы пород в местах добычи угля, с разделением по пластам и температурой на каждом участке.
2. Прогноз на основе горностатических данных. Не очень популярный метод. Применяется в редких случаях, когда полностью отсутствуют данные о количестве метана в пластах. Теоретический метод: в нем берется за основу зависимость глубины забоя и относительной метанообильности пластов. Метод эффективен для расчета вентиляции углубляемых шахт. Прогноз составляется для пласта со значением падения по вертикали 100-200 метров.

Что такое вентиляционная шахта в квартире, где находится и как выглядит

В квартире вентиляционная шахта может быть обустроена внутри капитальной стены на кухне или в санузле, иногда и в других комнатах – при этом мы не увидим архитектурной части самой шахты, а увидим только вывод в нее. Выводы обустраиваются под потолком в виде отверстий, которые закрывают решетками. Если же вентиляция проложена в накладном коробе внутри помещения, то эту конструкцию мы можем увидеть и безоговорочно узнать для чего она нужна.

Если рассматривать схемы, при которых отработанный воздух собирается под крышей дома, на чердаке, то такие схемы нельзя считать эталонными. Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Как минимум, для этого потребуется обустроенный чердак.

Важно! Вывод вентиляции на чердак станет 100-процентной причиной накопления в помещении чердака неприятных запахов – не забываем, что воздух выводится из кухонь и туалетов.

В многоквартирных домах с современной архитектурой используется альтернативный способ – в подвалах монтируется мощная установка, осуществляющая забор воздуха, он проходит очистку и подается в каждую квартиру принудительно, а после загрязнения он забирается вытяжным вентилятором.

Но, если разбирать элементарную вентиляционную шахту более подробно, то свое начало она берет в подвале (цокольном этаже) и заканчивается на крыше. Необходимо отметить, что типоразмеры вентшахт в многоквартирном доме составляют 30х60 см. Магистрали могут также изготавливаться из негорючего пластика, – он имеет большую долговечность и его легко очищать.

Вентшахта в многоквартирном доме схема

С назначением шахт мы разобрались. Остановимся более подробно на требованиях, которые предъявляются к их конструкциям.

Шахта должна быть герметичной, потому что для них рассчитывается конкретный объем воздуха. Если будут возникать утечки, то рассчитанный объем не будет заполнять и циркулировать через шахту, – ее работа будет неэффективной. Как минимум, это приведет к нарушению циркуляции, а как максимум – к застою и полной неработоспособности вентшахт. Все зависит от уровня утечек.

Конструкция и методы обустройства должны полностью соответствовать санитарным нормам. При строительстве вентиляционных магистралей категорически запрещается применение ветоши или пакли – она может намокнуть и загнить, распространяя неприятный запах по всему дому.

Важно! Если шахта не защищена грибком и сеткой из нержавеющей стали, то нередко в них залетают птицы, которые, не найдя выхода, умирают и также становятся причиной неприятного запаха и асептики.

Конструкции шахт в любых домах и сооружениях выполняются из негорючих материалов. Пожар в вентиляционной шахте моментально разнесется воздушными потоками и охватит все здание. Это очень опасно и такие прецеденты раньше возникали.

Особенности проектирования

Порядок проектирования

Разработка документации для успешной установки и эксплуатации вентсистем предусматривает определенный порядок проектирования:

1. Прогнозирование выделения метана на выемочных участках.
2. Подбор оптимальной схемы проветривания для каждого выемочного участка.
3. Определение для каждого участка приемлемого способа удаления газа, а также его эффективность.
4. Для подобранной схемы вентиляции рассчитывается предельная нагрузка на лаву.

Угольная лава

1. Составляется сравнительная подборка вариантов вентилирования исходя из экономической эффективности.
2. Для каждого варианта вентсистемы моделируется схема проветривания. Основной параметр схемы проветривания – это мощность струи воздуха. Количество очистных забоев подбирается исходя из проектной мощности участка.
3. Для каждого варианта проветривания рассчитывается расход воздуха.
4. Выбираются приемлемые схемы воздухообмена. На основе подобранных вариантов рассчитывается мощность угольной шахты, а также сопутствующие параметры (схема вскрытия и разработки).

Схемы проветривания выемочных участков

1. Принимается самый экономичный вариант вентилирования шахты. Под него делается подробный расчёт на первые 15-25 лет эксплуатации системы.
2. Первый период эксплуатации 15-25 лет разбивается на этапы развития. Для каждого промежутка составляется своя схема проветривания. Расчет расхода воздуха выполняется индивидуально для каждой схемы.
3. Подбирается калорифер. Для этого по исходным данным и схеме проветривания выполняется расчет необходимой мощности аппарата.
4. Определяется степень стойкости каждой схемы вентсистемы угольной шахты.
5. Для подготовительных забоев подбирается отельная схема проветривания.
6. Рассчитывается мощность вентиляторов, мощность приводящих лопасти в движение двигателей. Подбирается режим и интенсивность работы главной вентиляторной установки.
7. Определяются места установки вентиляторов и дополнительного оборудования.

Порядок проектирования подходит для разработки вентиляции новых и реконструируемых производственных объектов. Это наиболее полный перечень. В каждом конкретном случае порядок и набор может меняться.

Схема проветривания шахт и рудников

Особенности проектирования вентиляции для реконструируемых забоев

В дополнение к предыдущему списку существует  несколько пунктов, которые надо учитывать при создании схемы вентиляции шахты на этапе модернизации:

• Для получения баланса газа в таких шахтах проводятся газовоздушные съемки на выемочных участках, а также оценивается баланс на всей шахте. Если на выработанном участке шахты большое содержание метана, то надо оградить его от нового забоя, тем самым минимизировав поступление газа.
• Выполняется депрессионная съёмка выработок угольных шахт. Определяется аэродинамическое сопротивление в каждом стволе.
• Если наблюдаются значительные утечки воздуха через вентиляционную систему, то в плане реконструкции предусматривается сокращение до минимума дополнительных инженерных сооружений. Устраняется возможность параллельного движения входящих и исходящих воздушных масс.
• Если вентиляционная система очень сложная, состоит из десятков ветвей, приплетающихся между собой, то для расчета используется метод компьютерного моделирования (пункт был актуален во времена первых ЭВМ). Современные проектировщики отдают предпочтение компьютерному моделированию при любой сложности вентиляционной системы.

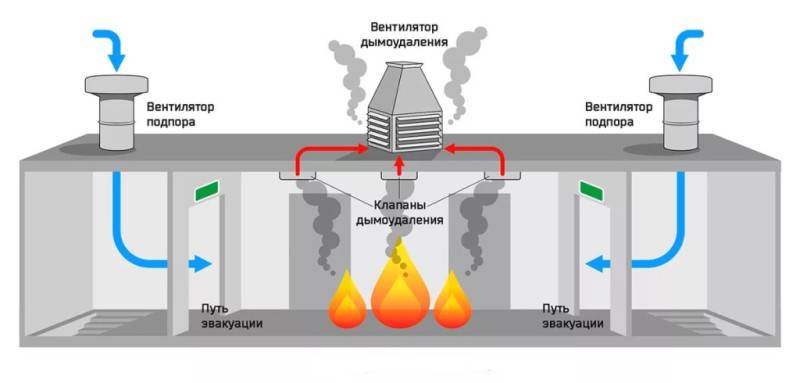

Для чего нужен подпор воздуха при пожаре

Скажем просто о том, что такое подпор воздуха.

Во многих случаях, на лестничной площадке либо в другом специально отведенном месте ставится вентилятор. При пожаре он срабатывает от АПС, забирает приток с улицы и направляет его в здание, т.е. повышает давление внутри.

Это и есть подпор воздуха.

Это препятствует проникновению дымовой примеси в места эвакуации и позволяет персоналу безопасно покинуть горящее здание.

При этом всегда рассматривается худший сценарий: возгорание идет

при большой скорости ветра, а в самом строении открыты все двери, лифтовые шахты и разрушены все окна.

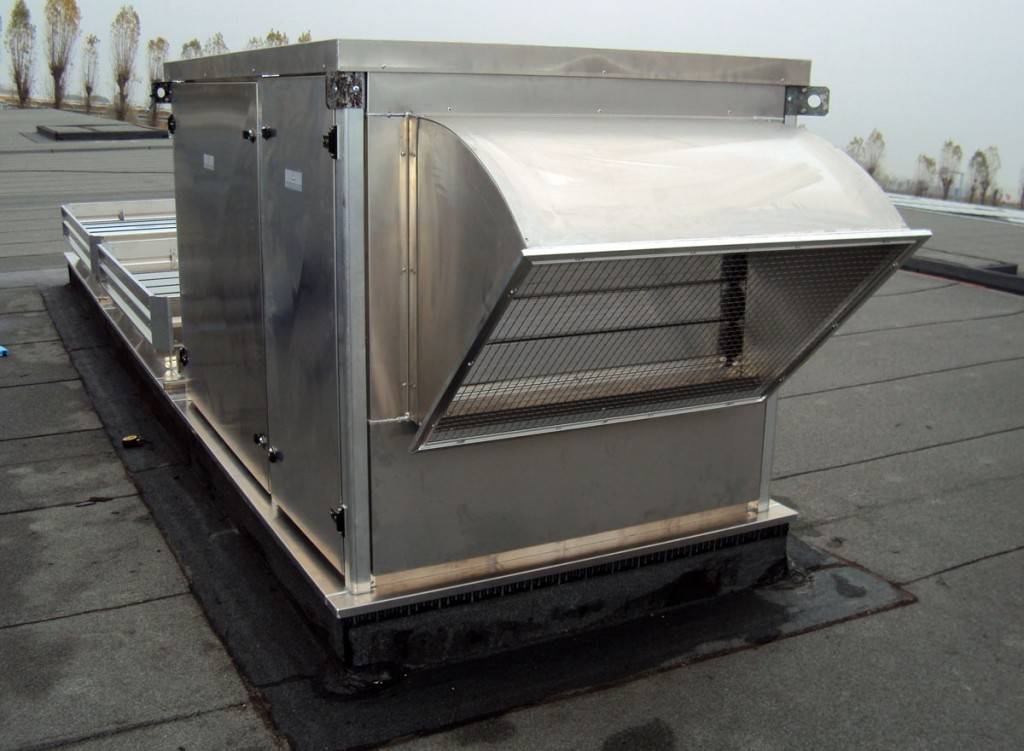

Вентилятор подпора воздуха обычно имеет большую мощь и рассчитан на продолжительную работу.

В процессе монтажа системы подпора воздуха учитываются следующие факторы.

• Гидросопротивление.
• Место размещения (самая верхняя часть стены строения либо лестничной площадки).
• Нижняя граница избыточного давления не меньше 20 Па.
• Верхний порог избыточного давления в эвакуационных местах не выше 150 Па (позволяет нормально открывать двери).
• Место забора воздуха всегда выбирают с подветренной стороны сооружения.

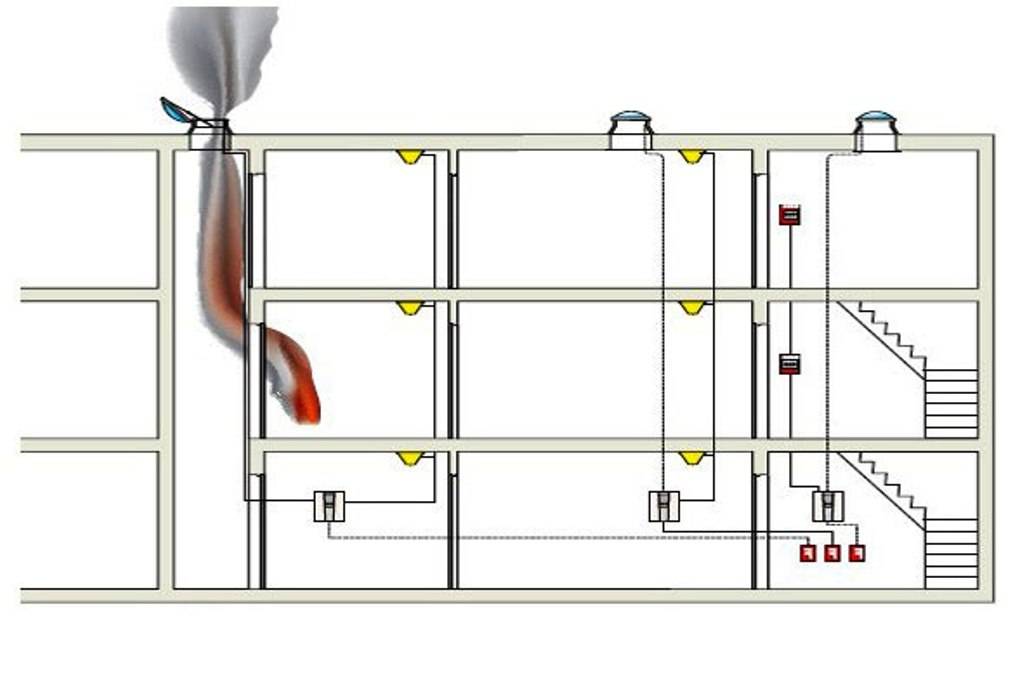

Подпор и вентиляция дымоудаления обязательно должны компенсировать друг друга.

Избыточное и минимальное давление не может выходить за границы установленных норм.

Другими словами, подпор воздуха это забор воздушной массы с улицы и ее доставка в горящее строение.

Такая система обычно отключается дистанционно.

Кроме вентиляторов, приточная система включает в себя магистраль воздуховодов, а также клапан подпора воздуха.

Электропроводка и токоподвод к кабине

5.5.6. Электропроводка в машинном помещении, шахте лифта (подъемника) и кабине должна соответствовать требованиям гл. 2.1 и 3.4, а также следующим требованиям:

1. Электропроводка должна выполняться изолированными проводами или кабелями с резиновой или равноценной ей изоляцией; применение силовых и контрольных кабелей с изоляцией из пропитанной кабельной бумаги не допускается.

2. Сечение жил кабелей и проводов должно быть не менее 1,5 мм² для медных жил и 2,5 мм² для алюминиевых жил.

На участках цепей управления от этажных рядов зажимов и рядов зажимов на кабине до аппаратов, устанавливаемых в шахте и на кабине, а также на участках цепей управления, обеспечивающих безопасность пользования лифтом или подверженных частым ударам и вибрации, должны применяться провода и кабели с медными жилами. При применении проводов и кабелей с медными многопроволочными жилами сечение их может быть снижено: в цепях присоединения аппаратов безопасности до 0,5 мм², в остальных цепях до 0,35 мм².

3. Внутренний монтаж лифтовых аппаратов и комплектных устройств должен выполняться медными проводами.

4. Концы проводов должны иметь маркировку согласно проекту.

5.5.7. Токоподвод к кабине, а также к противовесу в случае установки на нем выключателя-ловителя или других аппаратов должен выполняться гибкими кабелями или гибкими проводами с медными жилами сечением не менее 0,75 мм², заключенными в общий резиновый или равноценный ему шланг.

В токоподводе должно быть предусмотрено не менее 5% резервных жил от общего числа используемых, но не менее двух жил.

Кабели и шланги должны быть рассчитаны на восприятие нагрузок от собственного веса. Допускается их усиление закреплением к несущему стальному тросу.

5.5.8. Кабели и шланги токоподвода должны быть размещены и укреплены таким образом, чтобы при движении кабины исключалась возможность их зацепления за находящиеся в шахте конструкции и их механического повреждения. При применении для токоподвода нескольких кабелей или шлангов они должны быть скреплены между собой.

Лифтовые холлы

Стоит еще немного рассказать отдельно про лифтовые холлы в свете требований законодательства, противопожарных норм:

• В статье 88 ФЗ-123 указывается, что цеха, имеющие категории А, Б по взрывопожарной опасности, необходимо отделять от других отсеков объекта, в том числе лифтовых холлов, преградами с тамбурами, имеющими постоянный воздушный подпор.
• СП 54.13330.2016 – в лифтовых холлах жилых многоквартирных домов необходимо устанавливать двери со светопрозрачным остеклением из армированного стекла.
• СП 118.13330 указывает, что в общественных зданиях ширина холлов лифтов для пассажиров выполняется не меньше 2 м при расположении лифтов в один ряд, а глубина лифтовой кабины не больше 1,5 м; 2, 5 м – при глубине 1, 5–2 м; 1, 3 глубины кабины, если она больше 2 м.

При расположении лифтов в два ряда ширина лифтового холла принимается не меньше удвоенной глубины кабины.

Общие требования

5.5.4. Напряжение силовых электрических цепей в машинных помещениях должно быть не выше 660 В, в кабинах, шахтах и на этажных площадках – не выше 380 В, а для цепей управления, освещения и сигнализации во всех помещениях – не выше 220 В (допускается использование фазы и нуля сети 380/220 В). При использовании фазы и нуля должны быть соблюдены следующие требования:

1. Питание цепей управления, освещения и сигнализации должно производиться от одной фазы.

2. Один конец обмотки аппаратов должен быть наглухо присоединен к нулевому проводу.

Напряжение цепи питания переносных ламп должно быть не выше 42 В.

Применение автотрансформаторов с целью понижения напряжения не допускается.

5.5.5. Уровень помех радиоприему от электрических машин, аппаратов и электропроводки, входящих в комплект электрооборудования лифта (подъемника) или групповой лифтовой установки, не должен превышать значений, установленных действующими положениями.

Заземление (зануление)

5.5.18. Заземление лифтов (подъемников) должно отвечать требованиям гл. 1.7, а также следующим требованиям:

1. Заземление электрических машин и аппаратов, установленных на звуко- и виброизолирующих опорах, должно быть выполнено гибким проводом.

2. Для заземления кабины следует использовать одну из жил кабеля или один из проводов токопровода. Рекомендуется использовать в качестве дополнительного заземляющего проводника экранирующие оболочки и несущие тросы кабелей, а также стальные несущие тросы кабины.

3. Металлические направляющие кабины и противовеса, а также металлические конструкции ограждения шахты должны быть заземлены.

Нормы правил пожарной безопасности

«ППР в РФ» запрещают на защищаемых объектах:

• Устанавливать в лифтовых холлах объекты розничной торговли – киоски, ларьки, а также устраивать подсобные, складские помещения, организовывать хранение горючих материалов.
• Размещать в лифтовых холлах оборудование, изделия, а также производственные отходы, мусор.

Руководитель организации должен обеспечить незадымляемость лифтовых холлов, что используются как безопасные зоны для граждан, ограниченных в возможности самостоятельного передвижения. Это достигается поддержанием в исправном состоянии строительных преград огню, заполнений в них, систем противодымной защиты; наличием средств защиты дыхания, связью с помещением пожарного поста, размещением знаков ПБ, указывающих направление движения.

Довольно много противопожарных требований изложено в «Техническом регламенте о безопасности лифтов», касающихся документального сопровождения, включая наличие сертификатов пожарной безопасности, использования, технического лифтового оборудования; а также диспетчерского контроля за их работоспособностью, методах безопасной эвакуации пассажиров из кабин.

Примечание и пояснения

Соединение арматурных стержней производить вязальной проволокой во всех пересечениях.

Длина стержней поз. 1 определяется из учета высоты захваток бетонирования.

Величина нахлестки стержней не менее 40d. Стыки внахлестку по длине элемента располагать вразбежку. При этом площадь сечения рабочих стержней, стыкуемых в одном месте должна составлять не более 50 % общей площади сечения арматуры.

После установки оборудования балки настила убираются и отверстия заделываются бетоном В30.

Стены лифтовой шахты обмазываются гидростеклоизолом за два раза на высоту 1,5 м с отм. -11.300.

Ниши для балок настила выполнять между вертикальными стержнями.

2. За относительную отметку 0.000 принята отметка чистого пола Конкорса, соответствующая абсолютной отметке  +186.500 м.

3.Материалы для производства работ по устройству монолитной лифтовой шахты:

Бетон класса В30 по прочности и марок W8 по водонепроницаемости и F200 по морозостойкости.

Арматура стержневая горячекатаная, гладкая по ГОСТ 5781-82* и периодического профиля по ГОСТ Р 52544-2006.

4.Армирование вести отдельными стержнями. Установленная в проектное положение арматура до бетонирования, должна быть принята авторским надзором, с составлением акта на скрытые работы.

5.Бетонирование может выполняться захватками, с расположением рабочих швов, согласованных с представителями авторского надзора.

6.Контроль за выполнением бетонных работ и прочностными характеристиками бетона, должен выполняться  строительной лабораторией.

7.При производстве работ в условиях отрицательных температур использовать электропрогрев.

При производстве работ при положительных температурах для обеспечения нормальных условий твердения бетона  необходимо производить поливку водой и не допускать его пересыхания.

8.Минимальная прочность бетона незагруженных монолитных конструкций при распалубке поверхностей: вертикальных из  условия сохранения формы 0,5 МПа, горизонтальных 70 % от проектной согласно СП 70.13330.2012.

9.Производство работ должно выполняться по утвержденному проекту производства работ, учитывающему условия  территории действующего предприятия, а так же требования соответствующих глав СП 70.13330.2012 “Несущие и  ограждающие конструкции”,и в соответствии с требованиями  СНиП 12-03-2001 “Безопасность труда в  строительстве. Часть 1. Общие требования”, СНиП 12-04-2002 “Безопасность труда в строительстве. Часть 2.  Строительное производство”.

Поделиться

4.33
Помощь сайтуСбербанк 4817760077401861 Тинькофф 2200700117468099 Юmoney 410011101320764 Спасибо за помощь!

Электрооборудование машинного помещения

5.5.9. Проходы обслуживания между фундаментами или корпусами электрических машин, между электрическими машинами и частями здания или оборудования в машинных помещениях, кроме помещений для малогрузных (до 160 кг) подъемников, должны быть шириной не менее 1 м в свету. Допускаются местные сужения проходов между выступающими частями машин и строительными конструкциями до 0,6 м.

Допускается не более чем с двух сторон уменьшить до 0,5 м ширину прохода обслуживания электрических машин; со сторон машины, не требующих обслуживания, расстояние не регламентируется.

5.5.10. В машинных помещениях проходы обслуживания должны отвечать следующим требованиям:

1. Ширина (в свету) прохода обслуживания с передней и задней сторон панели управления должны быть не менее 0,75 м. При ширине панели управления не более 1 м и возможности доступа к панели с обеих сторон расстояние от выступающих частей задней стороны панели до стены машинного помещения допускается уменьшить до 0,2 м, а при ширине панели более 1 м или наличии доступа к панели с одной боковой стороны – до 0,5 м.

Панель управления, у которой монтаж и демонтаж электрических аппаратов и подсоединение к ним проводов производятся только с передней стороны, допускается устанавливать вплотную к стене машинного помещения, а также в нишах глубиной не более толщины панели вместе с аппаратурой управления.

2. Расстояние от неогражденных неизолированных токоведущих частей, расположенных на высоте менее 2 м по одну сторону прохода, до стены и оборудования с изолированными или огражденными токоведущими частями, расположенными по другую сторону прохода, должно быть не менее 0,75 м.

3. Расстояние между неогражденными токоведущими частями, расположенными на высоте менее 2 м на разных сторонах прохода, должно быть не менее 1,2 м.

5.5.11. На щите управления каждого лифта должен быть установлен аппарат, отключающий первичную цепь и цепь управления. В машинном помещении непосредственно у входа должен быть установлен вводный аппарат для снятия напряжения со всей лифтовой установки.

5.5.12. В машинном помещении у входа необходимо предусматривать свободный проход шириной не менее 1 м.

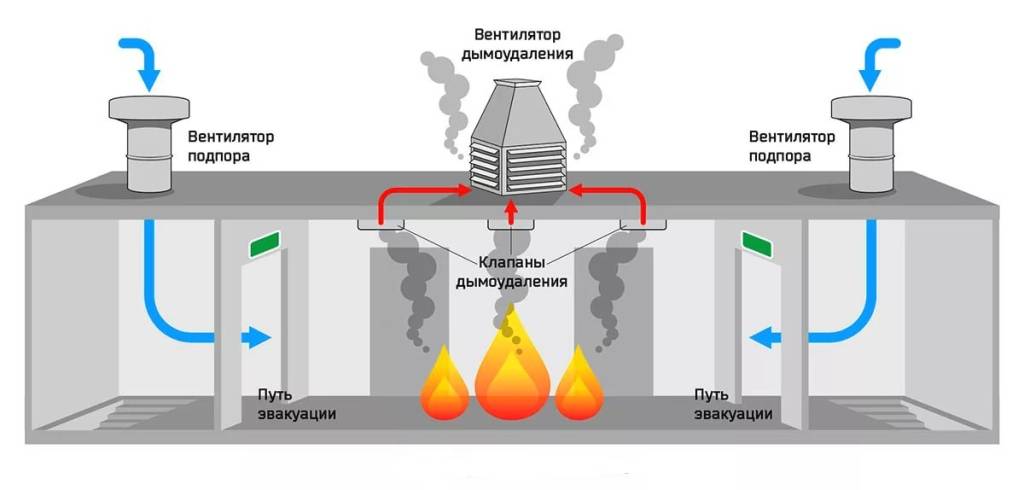

Подпор воздуха: в лестничную клетку, в лифтовые шахты, установка, система, при пожаре, клапан, расчёт, СНиП, дымоудаление, вентилятор

Подпор воздуха — это воздушное давление, которое создается специальными приборами. Система дымоудаления и подпора воздуха создает барьер на пути дыма и токсичных веществ, которые появляются при пожаре.

Оптимальная работа системы подпора воздуха

Система подпора воздуха представляет собой важный компонент схемы защиты от пожара. Это оборудование функционирует механическим или автоматическим путем.

Цель установки системы заключается в создании безопасного участка на некоторое время, чтобы рабочие могли отойти с территории объекта на безопасное от пожара место.

Это устройство выполняет такие функции:

• подпор воздуха на лестничную площадку;
• устранение дыма;
• локализация распространения ядовитых газов в здании;
• создание свежего воздуха для вывода людей при пожаре;
• создание безопасных условий для спасателей и пожарников;
• переключение режимов вентиляции и удаления дыма.

Чтобы осуществить эти мероприятия во время проектирования системы противопожарной безопасности, инженеры соблюдают такие правила:

1. На всех этажах создаются зоны безопасности, закрытые от дыма.
2. Устройство подпора подает кислород на лестничную площадку и в лифтовую шахту.

Эта система защиты обязательна к применению, т.к. дает гарантию обеспечения безопасности людей в случае пожара. Наибольшую эффективность она имеет при монтаже в зданиях административных, социального и образовательного назначения.

Система воздушного подпора должна быть в постоянной готовности. Для этого прикрепленный к объекту инспектор регулярно осуществляет проверку ее работоспособности. Техосмотр должен проводиться 2 раза в год.

Подпор воздуха в лестничную клетку

Не на всех лестничных клетках требуется воздушный подпор. Снабжать чистым воздухом лестничную площадку со стандартного типа лестницах в жилых домах не нужно.

Стандартные лестничные площадки делят на такие виды:

• незадымляемые;
• со входом по открытому месту.

Пути эвакуации в современных высотных зданиях, лестничные площадки с подпором воздуха при пожаре создаются в том случае, если там нельзя сделать окна, и проход к ним не осуществляется через открытую область.

Все имеющееся оборудование должно работать исправно.

С этой целью регулярно специалистами проводится технический осмотр и проверка приборов дымоудаления и воздушного подпора, а также осуществляется ремонт и замена деталей и узлов в случае необходимости.

Кто должен чистить вентиляцию в многоквартирном доме

Мы проверяем вентиляцию в жилом доме, помещая лист бумаги или бумажное полотенце на вентиляционную решетку. Если лист или салфетка не прилипают к решетке, значит, существует проблема с вентиляцией.

Возможные причины отсутствия тяги:

• Вал просто не работает. Если дом старый и шахта сделана из бетонных блоков, на их стыках могут появиться трещины.
• В шахте имеется засорение. Пыль, мелкий мусор и насекомые попадают в воздуховоды. На кухонной вытяжке могут образовываться жировые отложения.
• Отсутствие подачи воздуха. Если в квартире нет свежего воздуха, то нет и возможности вытянуть использованный воздух. Однако мощность кухонной вытяжки и воздухозаборника должны быть сбалансированы; воздуха, поступающего через маленькое окно, будет недостаточно для правильной вентиляции.

Вы можете самостоятельно очистить только решетку для выхода дыма; очистка вентиляционных шахт – это работа для профессионалов. Если вентиляция не работает, проводится диагностика: в шахту пускают видеокамеру, чтобы найти причину засора. Затем с помощью воздушной щетки удаляются загрязнения.

Система вентиляции должна быть не только очищена, но и продезинфицирована. Распылитель с гибкой трубкой направляется в центр люка и очищает его стенки антибактериальным раствором. Для более эффективного лечения можно обратиться в гигиеническую эпидемиологическую службу: она проведет анализ бактериальной среды в каналах и подберет индивидуальное дезинфицирующее средство.

Принцип работы

Теперь о том, как работает дымоудаление и подпор воздуха, когда горит сооружение.

Алгоритм действий очень простой.

1. При возгорании срабатывает дымовой пожарный датчик.
2. Тревожный сигнал идет на пульт управления ПС.
3. ПКП посылает управляющий импульс на закрытие огнезадерживающих клапанов в зонах противопожарных перегородок, выключение общеобменной ПС.
4. Клапан дымоудаления, смонтированный в зоне очага огня, автоматически переходит в открытое положение.
5. Включаются дымоудаляющие и приточные вентиляторы.
6. Оборудование ДУ удаляет летучие газы и другие вредные вещества.
7. Система подпора воздуха при пожаре забирает с улицы чистые воздушные массы и доставляет их в эвакуационные участки здания: коридоры, холлы, шахты лифтов и пр.

Устройство шахт в многоэтажных зданиях

Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.

В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.

Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.

При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:

• Качество воздуха, удаляемого из жилища;
• Предотвращение проникновения холодного воздуха в квартиры зимой;
• Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
• Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.

В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.

Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.

Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.

Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.

Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.

В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.

Металлические валы

Металлические трубы для вентиляционных шахт с различными сечениями

В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.

Необходимость вентиляции в частном доме

В замкнутом пространстве воздух не обменивается, через некоторое время количество углекислого газа становится критически высоким – находиться в замкнутом пространстве нельзя.

Однако вы должны знать разницу между закрытым, изолированным помещением и непроветриваемым или плохо проветриваемым помещением. С первым пользователь сталкивается редко, со вторым – постоянно. На кухне воздухообмен обеспечивается вентиляционной шахтой и окном, в спальне – окном. В кладовой и коридоре, напротив, свежий воздух заменяется остаточным.

Вентиляция в частном доме выполняет следующие функции:

• Активная вентиляция в вентилируемых помещениях и пассивная вентиляция в закрытых помещениях. При расчете системы вентиляции учитывается пассивная площадь.
• Он выпускает отработанный воздух в стандартном режиме работы и в аварийных ситуациях. В отдельно стоящем доме или даче вентилятор является неотъемлемой частью любой вытяжной системы, чтобы обеспечить максимально быструю вентиляцию в случае пожара или утечки газа.
• Это обеспечивает ваш дом свежим воздухом и нормальным количеством кислорода. Кондиционеры воздуха этого не делают. Они работают только с воздухом внутри. Поступление нового кислорода возможно только через воздухозаборник и открытое окно.
• Регулирует уровень влажности – вытяжной вентилятор удаляет воздух с высокой влажностью, которая в помещении всегда выше, чем на улице, и заменяет его более сухим воздухом. Это гарантирует устранение плесени и грибка.
• Он подает воздух к работающим радиаторам, газовым плитам, котлам, каминам и другому оборудованию, требующему дополнительного воздухообмена.
