Всё о вентиляции из оцинкованной стали: трубы, воздуховоды, короба и их цены

Преимущества и недостатки оцинковки

Оцинкованные воздуховоды — наиболее распространённый вид вентиляционных труб. Что легко объясняется характеристиками металла.

Преимущества оцинковки:

• Малый вес, благодаря которому устанавливаемые конструкции создают незначительные нагрузки на строения. Кроме того лёгкость материала облегчает процесс доставки к месту монтажа и проведение инженерных работ.
• Гибкость материала даёт возможность придавать элементам воздуховода любую форму, что не только расширяет их модельный ряд, но и позволяет улучшать аэродинамические характеристики магистрали.
• Прочность и устойчивость к воздействию открытого огня и агрессивных сред. Это значительно расширяет сферу использования и увеличивает продолжительность эксплуатации вентиляционных труб из тонколистовой оцинкованной стали от 10 лет и более.
• Невысокая стоимость в сравнении с другими металлическими аналогами.

К недостаткам оцинкованной стали стоит отнести:

• Повышенный уровень шума, характерный для любой металлической конструкции. Однако данную проблему позволяет решить либо продуманная схема разводки, минимизирующая число изгибов и переходов, либо звукоизоляция.
• Склонность к образованию и скоплению конденсата. Как решение — утепление трубопровода.
• Подверженность к деформации в результате мощного механического воздействия, вызванного сильным ударом, смещением или падением конструкции. При обычных условиях эксплуатации подобных сложностей не возникает.

Сочетание качества, стоимости материала и разнообразие технологий, позволяющих минимизировать недостатки, делает оцинкованные трубопроводы самыми востребованными типами воздуховодов, используемых в обустройстве вентиляционных магистралей.

Что понадобиться для изготовления трубы из оцинковки

В домашних условиях, чтобы сделать трубу из оцинковки, понадобиться лист жести, материал не требует применения особых усилий благодаря мягкости и пластичности.

Жесть промышленным способом изготавливаются из тонкой листовой стали толщиной от 0.1 до 0.7 мм на прокатных станках, после чего их покрывают антикоррозийным защитным слоем из хрома, олова или цинка. В заключении заготовки нарезаются по стандартным размерам, шириной от 512 мм до 2000 мм.

Прочность таких изделий нисколько не уступает стальным аналогам, особенно, если материал имеет дополнительные ребра жесткости, но при этом он очень пластичен и позволяет монтировать трубопроводы сложной формы ручным способом. Антикоррозийное покрытие обеспечивает защиту трубы от воздействия внешней среды.

Проблемой таких труб является недостаточная прочность на изгиб, поэтому для изготовления незамкнутых деталей вносят в конструкцию ребра жесткости для укрепления изделия.

• в магазинах представлен широкий ассортимент таких труб различного размера: одноконтурные;
• двухконтурные (выполненные в виде сэндвича и состоящие из внутренней и внешней трубы);
• гофрированные, отличающиеся повышенной гибкостью.

При выборе толщины листа следует учитывать назначение трубы. Например, оцинкованная труба для дымоотведения из твердотопливных печей и каминов должна обладать повышенной стойкостью к высоким температурам, и при этом высокими антикоррозийными свойствами.

Инструменты

Для работы необходимы специальные инструменты, чтобы согнуть, правильно отмерить угол сгиба и разрезать трубу нужного отрезка.

Набор инструментов, которые понадобятся для работы:

• молоток с резиновой накладкой, киянка (столярный инструмент из дерева в виде молотка);
• плоскогубцы для сгибания;
• верстак для резки и разметки;
• труба для калибровки размером более 100 мм и уголок с гранями 75 мм;
• линейка или рулетка;
• разметчик (заточенный стальной стержень).

Проверка герметичности воздуховодов

Осуществляется при запуске новой системы или резком снижении эффективности существующей. Наиболее частая причина появления утечек воздуха – нарушение герметичности стыков. Устраняется повторным нанесением герметика.

Самый простой способ проведения проверки – визуальный. Однако при наличии разветвленной системы со скрытыми участками, при сооружении систем в уникальных зданиях или с повышенными требованиями к герметичности он не подходит и необходима инструментальная проверка расхода воздуха и статического давления с задымлением нагнетаемого воздуха и применением переносных вентиляторов.

Особенности выбора

Выбирать форму коробов из оцинкованной стали для вытяжки и подачи воздуха следует, учитывая несколько факторов. В первую очередь это размер самой вентиляционной системы, то есть ее протяжность.

Также обязательно нужно учитывать загрязнения, которые могут находиться в воздухе, проходящем по вентиляционным трубам.

Оцинкованные конструкции можно устанавливать практически при любой длине системы, но для длинных больше всего подойдет труба с прямоугольным или квадратным сечением.

Если же вентиляции предстоит бороться с большим количеством загрязнений (особенно при наличии мелкофракционных твердых частиц в воздухе), лучше всего устанавливать трубы с круглым сечением.

Если же система небольшая, да и загрязнений в ней будет немного, то выбор может быть основан на личных предпочтениях владельцев помещения.

А предпочтения в основном зависят от удобства того или иного варианта. Здесь решающим фактором выступает тип помещения и цели его использования. В большинстве случаев наиболее удобны квадратные или прямоугольные короба.

Они являются более практичным вариантом, так как способны пропускать больше воздуха и обладают большим запасом прочности. Их большой размер делает их более практичными при использовании в промышленности, так как их гораздо проще чистить.

Круглые конструкции являются менее шумными, чем квадратные/прямоугольные. Воздушные массы проходят по ним с большей скоростью.

Если подается сильно загрязненный воздух, то, в отличие от прямоугольных аналогов, в них будет гораздо меньше оставаться мусора (который накапливается в углах прямоугольных конструкций).

Воздуховоды из оцинкованной стали с круглым сечением также проще монтируются, а их стоимость, в сравнении с прямоугольными, немного ниже.

Виды воздуховодов из оцинкованной стали

Круглые, в свою очередь, по способу производства подразделяются на спирально-навивные и прямошовные.

От этого зависят эксплуатационные характеристики и сфера применения труб.

Спирально-навивные

Воздуховоды этого типа делают из листовой стали шириной 137 мм. Ее закручивают на специальном станке. Чтобы спираль не распадалась, края листа по кругу скрепляют замковым соединением.

Для большей герметичности все швы промазывают силиконом. Спирально-навивные трубы получаются очень прочными и надежными.

Спирально-навивные трубы имеют небольшой вес, вентканалы из них собираются легко, с использованием стандартных крепежных элементов. Внутренняя часть воздуховодов получается гладкой, не замедляет скорость воздушного потока.

Они имеют аэродинамичную форму, а внутренняя спираль позволяет дополнительно разгонять воздух, что позволяет повысить эффективность и продуктивность системы. Вентканалы не провисают даже при большой длине.

Их можно дополнительно укрепить ребрами жесткости.

Для спиральных воздуховодов разного диаметра используют сталь разной толщины:

• при диаметре до 355 мм используется лист толщиной  0,55 мм;
• при диаметре от 400 мм до 800 мм – сталь толщиной 0,7 мм;
• при сечении от 900 мм до 1250 мм – лист толщиной 1 мм.

Вентканалы продаются погонными метрами, цена на материал зависит от сечения трубы, толщины стали и слоя цинкового покрытия, наличия дополнительных ребер жесткости и других параметров.

Прямошовные

Прямошовные круглые воздуховоды из оцинкованной стали изготавливают из листов, соединенных сваркой в трубу. Их делают на специальном станке или вручную,  если требуется вентканал нестандартного размера.

Для монтажа используют фасонные изделия, отрезки труб соединяются ниппелями. Соединения обрабатывают герметиком.

Прямошовные трубы имеют аэродинамичную форму, что обеспечивает высокую скорость прохождения воздуха и большую эффективность системы. За счет этого вентиляция работает тихо, дополнительные шумы минимизированы.

К толщине стали прямошовных труб предъявляют те же требования, что и для спирально-навивных: чем больше сечение, тем толще должен быть лист оцинковки.

Прямоугольные

Для изготовления прямоугольных воздуховодов из оцинкованной стали используют металл толщиной 0,55-1 мм.

Его подбирают в зависимости от диаметра сечения будущей трубы.

Благодаря наличию ребер жесткости вентканал получается надежным и не провисает по всей длине.

Изготовление труб прямоугольного сечения более сложное, чем круглых.  Для получения воздуховода лист сгибают на специальном станке так, чтобы образовались ребра жесткости.

На краях остается открытый продольный замок, который закрывают на специальном аппарате. Места соединений обрабатывают герметиком, чтобы исключить подсос воздуха.

Прямоугольная форма позволяет экономить место под потолком, воздуховод получается менее заметным и не очень объемным.

Форма труб неаэродинамичная, что ухудшает эффективность работы системы, снижает скорость движения воздушных масс, провоцирует появление дополнительных шумов.

Воздуховоды такого типа требуют более частых осмотров и прочисток, а монтировать их сложнее.

Несмотря на все эти недостатки, прямоугольные трубы пользуются популярностью при прокладке вентиляционных каналов на производстве, а также в помещениях маленького размера из-за своей эргономичности и возможности экономии места.

Прямоугольные трубы имеют стандартный размер 1,25 м. На заказ возможно изготовление элементов другой длины. Воздуховоды прямоугольного сечения имеют класс П и Н. Они надежны в эксплуатации, но требуют внимательного к себе отношения.

Фасонные изделия из оцинковки

Вентиляционные каналы никогда не бывают прямыми: трубы по пути делают повороты, изгибаются, разветвляются, подключаются к другим устройствам.

Для соединения отрезков труб между собой используют фасонные части, т. е. соединительные элементы разных форм. При подборе фасонных изделий учитывают размер и форму используемых труб: они должны быть такой же формы, что и сам канал.

При правильной сборке вентиляции количество использованных отрезков труб и фасонных изделий совпадает. При сборке сложных систем количество дополнительных элементов может быть больше.

О технологии монтажа

Что касается крепления канала к стенам или потолку, то можно обойтись и обычными хомутами или даже просто подвесить трубу на металлическую ленту. В промышленных зданиях для прокладки воздуховода в стену вмуровывается кронштейн, и труба опирается на него.

Отдельное внимание нужно уделить герметичности стыков отдельных секций. Соединение может выполняться несколькими способами:

Соединение может выполняться несколькими способами:

ниппельное. Сам ниппель – участок трубы чуть меньшего диаметра, просто вставляется в воздуховод с усилием и проворачивается. Инструкция по выполнению муфтового соединения выглядит так же, а единственное отличие состоит в том, что диаметр муфты больше, чем диаметр воздуховода;

фланцевое – прочность стыка достигается простым затягиванием болтов;

фальцевое – надежный стык обеспечивается за счет совместной деформации металла разных секций труб.

Виды оцинкованных воздуховодов

Воздуховоды из оцинкованной стали на строительной площадке

Оцинкованные воздуховоды отличаются по форме сечения. Оно может быть круглым и прямоугольным. Круглые конструкции имеют множество вариантов диаметра и толщины стенок.

Для креплений такого воздуховода используются саморезы и заклепки (ниппельный способ). Такие крепления позволяют существенно снизить потери давления в системе и избежать любых утечек воздушных масс наружу.

К тому же плотность и герметичность конструкций позволяет снизить уровень шума при работе вентиляции. Такие воздуховоды принято относить к Н-классу («нормальные») по герметичности и аэродинамическими свойствами.

Квадратные и прямоугольные вентиляционные короба из оцинкованной стали могут отличаться по характеристикам.

Среди них есть относящиеся не только к классу «Н», но и к «П» (повышенной плотности). П-класс отличается повышенной герметичностью соединений и устойчивостью к высокому давлению.

Круглые и прямоугольные воздуховоды

Все воздуховоды подразделяются на две основные разновидности, в зависимости от формы сечения:

• прямоугольные;
• круглые.

Круглые. Такие воздуховоды являются менее дорогостоящими, что отражается на их популярности. Изделия такой формы отличаются высокими пропускными способностями и не требуют большого пространства при организации вентиляционной системы. Вентиляционные трубы такой формы способны выдерживать более высокие показатели давления, нежели прямоугольные аналоги.

Трубы круглой формы изготавливаются и из металлов, и из полимерных материалов

Наиболее популярными материалами, которые используются для производства воздуховодов с круглым сечением, являются:

• пластмасса;
• оцинковка.

Такие воздуховоды являются более функциональными и используются для достижения максимальных результатов. Коммуникация, выполненная из круглых труб, также отличается хорошим коэффициентом жёсткости, что влияет на её эксплуатационный срок.

Прямоугольные. Воздуховоды с такой формой сечения применяются в частных целях гораздо реже, однако, их использование для организации внутридомовой вентиляции имеет свои плюсы. В первую очередь отметим эстетичность этих изделий. Благодаря прямоугольной форме монтаж таких изделий можно производить максимально компактно, вплотную к рабочим поверхностям помещения. Визуально такой воздуховод будет гораздо более органично вписываться в интерьер помещения

Во время монтажа таких вентиляционных труб необходимо запомнить одно важное правило: лучше всего проводить их установку под потолками

Прямоугольные воздуховоды используются и на предприятиях различной направленности. Основной недостаток изделий с такой формой сечения — низкие шумоизоляционные качества, поэтому в случае частного использования прямоугольной вентиляции зачастую требуется организация дополнительной изоляции, что повышает общие финансовые затраты. Специалисты рекомендуют использовать полимерные прямоугольные воздуховоды для прокладки внутри квартир и частных домов, так как они отличаются более высокими звукоизоляционными качествами.

Прямоугольные воздуховоды из стали используются только на предприятиях, поскольку они отличаются высоким уровнем шума

Где применяют вентиляционные трубы из оцинковки

Один из вариантов применения воздуховодов из оцинковки

Сфера применения оцинкованных труб очень широка. Благодаря слою из цинка, предотвращающему появление коррозии, защищающему от негативного влияния солнечных лучей, воздуха и влаги, воздуховоды служат десятилетиями в сложных условиях.

Их используют для:

• обустройства систем кондиционирования;
• естественной и принудительной системы вентиляции;
• удаления пыли, частиц, загрязняющих воздух;
• отведения дыма и продуктов горения;
• отвода химических веществ в газообразном состоянии;
• удаления загрязненных воздушных масс, отработанных газовых смесей;
• систем очистки и увлажнения воздуха.

Оцинкованные воздуховоды устанавливают в производственных, складских помещениях, офисах, торговых центрах, жилых домах.

Трубы не боятся условий повышенной влажности, поэтому их используют для обеспечения вентиляции чердаков и подвалов, подполов и погребов, цокольных этажей. Даже для кухонной вытяжки чаще всего применяют вентканалы из оцинковки.

Чтобы правильно определиться, какой тип труб использовать, необходимо знать, в каких условиях они будут эксплуатироваться. Так, прямоугольные воздуховоды из оцинкованной стали требуются в условиях жесткой экономии пространства.

Тут они просто незаменимы. Поэтому их чаще всего устанавливают в помещениях небольшого размера и малой высоты, например, в офисах, квартирах, служебных комнатах и пр.

Для удаления загрязненного воздуха, газовых смесей, дыма и мелких частиц используют круглые оцинкованные воздуховоды.

Они позволяют перемещать воздух с максимальной скоростью, при этом герметичны, в меньшей степени подвержены оседанию мелких частиц на внутренней части.

Для крупных производств чаще всего используют круглые воздуховоды, т. к. они стоят недорого, надежны, имеют высокую производительность и эффективность, не требуют частых чисток и обслуживания.

Практичными оказываются и прямоугольные, но большего размера. Их можно использовать, если не предполагается удаление воздуха с механическими частицами.

Характеристика оцинкованных труб

Трубы из оцинкованного металла применяют для оборудования дымоходов, они пользуются популярностью из-за легкого веса и, соответственно, простотой установки. Дымоходы из оцинковки не требуют сооружения фундамента, а это существенно снижает затраты на оборудование дымохода.

Такие трубы отвечают нормам пожарной безопасности, выдерживая температурный режим до 900°, поэтому они могут применяться даже для дымоотведения из твердотопливных отопительных котлов и печей.

Также оцинкованные трубы в домашнем строительстве применяют для оборудования водостоков. Такие трубы и так довольно демократичны по затратам, но при этом процесс можно удешевить еще больше, используя собственноручно изготовленные изделия.

Способы производства оцинкованных воздуховодов

Технология напрямую зависит от формы поперечного сечения трубы.

Вентиляционные трубы могут быть:

круглого сечения – оптимальные аэродинамические характеристики;

квадратного либо прямоугольного сечения – аэродинамика чуть похуже, зато профильную трубу легче установить благодаря плоским поверхностям.

Сырьем для изготовления оцинкованных воздуховодов служит тонкая листовая оцинкованная сталь. Как правило, толщина листа не превышает 1,0 мм, это обеспечивает баланс между приемлемым весом и достаточно высокой жесткостью.

Изготовление вентиляции из оцинковки выполняется по одной из 2-х методик:

• в случае с круглым сечением используется либо спирально-навивная технология, либо простая вальцовка листового проката с последующим фальцевым соединением краев;
• для профильных воздуховодов применяется только одна технология – лист оцинковки пропускается через ряд вальцов, которые и придают ему нужную форму. Затем края будущего вентиляционного канала соединяются.

Спирально-навивная технология

Отличается крайне высокой производительностью, в минуту станок обрабатывает примерно 60 м штрипсы. Производство вентиляции из оцинковки по этой технологии состоит в том, что станок просто изгибает стальную штрипсу так, что получается труба круглого сечения.

При этом соседние витки укладываются внахлест, за счет сильного натяжения край штрипсы немного деформируется и достигается герметичность соединения.

Помимо высокой производительности, трубы, произведенные по этой технологии отличаются высокой жесткостью. Винтовой шов играет роль ребра жесткости, так что в равным условиях такой воздуховоды выдержит большую нагрузку, чем его прямошовный собрат.

Прямоугольная оцинкованная труба

Прямоугольные трубы

Вентиляционные трубы из оцинкованной стали прямоугольного сечения выпускаются на автоматических станках тоннельной сборки из листового металла толщиной 0,55 – 1,0 мм. Чем больше диаметр сечения, тем толще подбирается материал. Минимальный диаметр воздуховода составляет 10 х 10 см, максимальный не ограничен.

Производство оцинкованных прямоугольных труб для вентиляции осуществляется в несколько этапов:

• Листовая сталь подается на автоматическую линию для сгибания и формирования ребер жесткости. С линии выходят трубы с незавальцованным продольным замком;
• На аппарате продольной сборки зажимается продольный замок. В один прием создается фальц, который закрывается и прокатывается;
• На край трубы надевается и крепится фланец из шино-рейки. На него надевается уголок. Для герметичности его обрабатывают силиконом.

Соединение обеспечивается фланцем из шинорейки, по заказу клиента возможно бесфланцевое соединение или с помощью фланца из стального уголка.

Прямоугольные оцинкованные трубы подойдут для любой вентиляции, так как при стандартной длине 1,25 м, можно заказать отрезки от 1 до 2,5 м.

Прямоугольные оцинкованные воздуховоды производятся классов герметичности Н и П. Класс П по заказу клиентов. В отличии от класса П в изделиях класса Н допускается небольшой подсос воздуха. Высокая герметичность воздуховодов П достигается обработкой герметиком фланца и продольного соединения. По заказу клиентов продольный шов покрывается и изнутри трубы. Однако крепко завальцованный шов и замок обеспечивают достаточный уровень герметичности даже без специальных обработок.

Прямоугольные вентиляционные оцинкованные трубы 300 мм и других диаметров долго служат, надежно противостоят коррозии. Но правила эксплуатации подразумевают периодическое очищение и проверку состояния внутренних поверхностей воздуховодов.

Преимущества и недостатки

В целом для труб, выполненных из оцинкованной стали, характерны следующие преимущества:

• материал позволяет использовать короба для транспортировки горячего воздуха;
• устанавливать их достаточно легко — для любой конструкции можно подобрать соответствующее крепление;
• длительный срок службы, который обеспечивается нанесением цинка на поверхность в условиях  высоких температур;
• хорошая стойкость к кислотным испарениям и воздействию альдегидных смол;
• конфигурация системы может быть какой угодно;
• возможность установки дополнительных элементов, например, заслонки, дополнительные вентиляционные каналы и т. д.;
• широкая сфера эксплуатации.
• простота установки и использования;
• механическая устойчивость и прочность. Конструкция является жесткой независимо от типа сечения;
• изделия практически невосприимчивые к огню, а также воздействию агрессивных химических веществ и механических загрязнителей;
• эстетичный вид;
• собранная система весьма компактна, не занимает много места;
• высокий уровень герметичности соединений.

Короба для вентиляции оцинкованные, конечно, не лишены и некоторых недостатков:

• стоимость этих конструкций выше, чем изготовленных из других материалов;
• при наличии преград (например, выступов) на пути у воздуховода выполнить плавный переход будет невозможно;
• небольшая максимальная толщина материала.

Этапы производства

Прямоугольные воздуховоды подразумевают три стадии производства:

1. С помощью автоматической линии формируется воздуховод заданного сечения (из оцинковки). Нужное число прямых отрезков и сечение воздуховода фиксируется на экране линии. После этого сталь с оцинковки попадает в механизм линии, который движется. Такой механизм загибает лист в заготовку прямоугольной формы, вместе с тем создаются рёбра жёсткости
2. На втором этапе боковой продольный шов прямоугольной заготовки закрывается с помощью станка тоннельной сборки.
3. Чтобы у воздуховода было фланцевое соединение, на две стороны трубы надевают фланец.

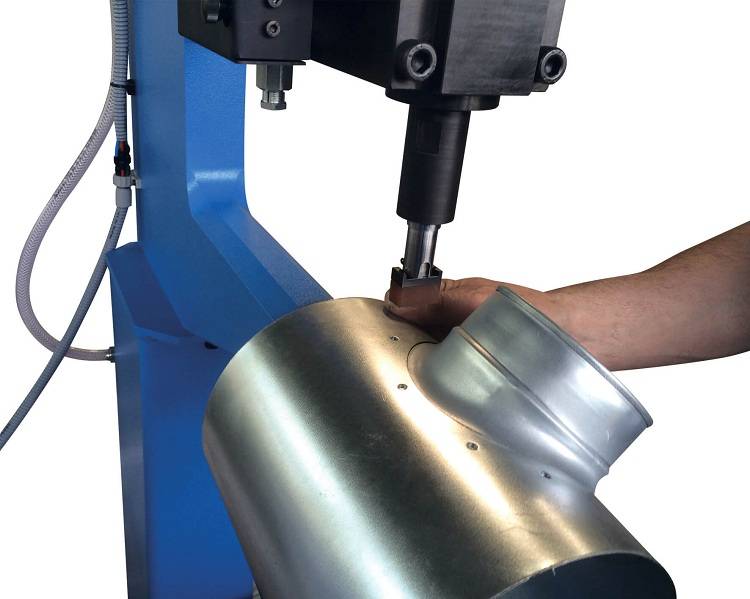

Оборудование для производства воздуховодов

Отдельные элементы вентиляционных коммуникаций производятся по чертежам. Их изготовление регламентируется стандартными техническими условиями.  Если в качестве материала для воздуховодов выступает сталь (чёрная или оцинкованная), то тогда изделия получают спиральным способом. Этот метод включает в себя несколько вариантов исполнения:

• изготовление на фальцах;
• выполнение вентиляционных труб с использованием сварочного оборудования.

Помимо этого, на сварке или фальцах выполняются изделия и из других материалов. Рассмотрим их более подробно:

• титан;
• алюминий;
• нержавейка.

Большой популярностью пользуется сварная технология продольной отбортовки. Такой способ учитывает использование специализированного оборудования, которое выполняет контактную сварку изделий. Для изготовления титановых воздуховодов также используется специальное оборудование. Это связано с тем, что титан является очень прочным металлом и требует особого подхода. Сварку титановых вентиляционных элементов называют аргонодуговой и она выполняется с использованием специальных электродов.

Фальцы на вентиляционных трубах из нержавейки или алюминия обязательно должны соответствовать техническим нормам и иметь определённые размеры. Показатель сечения фальцев должен составлять 500 мм. Фиксация фальцев выполняется посредством точечной сварки, а также для их крепежа используют заклёпки. Фальцы в обязательном порядке должны располагаться в конце и в начале сегмента вентиляционной коммуникации.

Соединение деталей воздуховодов может производиться разными способами, в том числе без использования сварки

Герметичность

Хорошая герметичность – одна из составляющих исправной работы вентиляционной системы. Герметичность больше – объём воздуха, теряемый при движении через систему, меньше. Чтобы повысить герметичность воздуховода, необходимо следить за плотностью швов и отсутствием щелей в нём. Согласно строительным нормам и правилам, прямоугольные воздуховоды делятся на две группы герметичности:

• Нормальные («н»). Такие воздуховоды считаются стандартными. Они предназначены для не требующих повышенной герметичности систем.
• Существуют объекты, на которых допускается установка только тех воздуховодов, которые относятся к классу «П». Для получения таких воздуховодов все швы и щели тщательно промазывают герметиком. Стоимость таких воздуховодов рассчитывается отдельно по вашей спецификации. Уточнить цену на герметичные воздуховоды вы можете у наших менеджеров.

Стоимость прямоугольных воздуховодов длиной 1250мм
Сечение, мм	Толщина стали, мм	кв.м./шт	Цена с НДС за шт от
100х100	0,5	0,5	292 руб.
150х100	0,63	347 руб.
150х150	0,75	396 руб.
200х200	1	440 руб.
300х200	1,25	550 руб.
300х300	1,5	660 руб.
350х300	1,63	717 руб.
350х350	1,75	770 руб.
400х300	1,75	770 руб.
400х400	2	880 руб.
450х400	2,13	937 руб.
450х450	2,25	990 руб.
500х500	0,7	2,5	1320 руб.
550х500	2,63	1388 руб.
550х550	2,75	1452 руб.
600х500	2,75	1452 руб.
600х600	3	1584 руб.
700х600	3,25	1716 руб.
700х700	3,5	1848 руб.
800х700	3,75	1980 руб.
800х800	4	2112 руб.
900х800	4,25	2244 руб.
900х900	4,5	2376 руб.
1000х1000	0,9	5	3080 руб.
1100х1000	5,25	3234 руб.
1100х1100	5,5	3388 руб.
1200х1000	5,5	3388 руб.
1200х1100	5,75	3542 руб.
1200х1200	6	3696 руб.
1300х1000	5,75	3542 руб.
1300х1100	6	3696 руб.
1300х1200	6,25	3850 руб.
1300х1300	6,5	4004 руб.
Для более точного подсчета стоимости вашего заказа обратитесь к нашим менеджерам по телефону или отправьте запрос на электронную почту

Фасонные элементы

Стандартные унифицированные соединители служат для устройства воздухопровода требуемой конфигурации. Иногда круглые сечения соединяются с прямоугольными, при этом требуется разветвление на две или больше трасс.

К стыковочным участкам предъявляются повышенные требования, поскольку они располагаются в зонах повышенной турбулентности (на поворотах или диаметральных переходах) и несут повышенную нагрузку. Любое изменение геометрии воздуховода осуществляется с помощью фасонных элементов. Используются стандартные виды:

Рекомендуем ознакомиться: Виды встраиваемых вытяжек 90 см на кухню

• круглые и прямоугольные отводы для поворотов направления трассы, выпускаются на 15, 30, 45, 60 и 90°;
• переходы с одного диаметра трубы на другой;
• тройники обеспечивают разветвление линий и соединение двух воздуховодов в одну линию;
• круглый ниппель используется для соединения отрезков трубопровода (вставляется внутрь);
• муфта соединяет участки круглой трубы и надевается поверх стыка;
• прямоугольная врезка применяется для примыкания двух линий под углом;
• крестовина соединяет прямоугольные и круглые воздуховоды под углом 90°;
• утка (S-образный элемент) служит для соединения линий, не совпадающих по плоскости или оси, существуют варианты для объединения труб разного диаметра;
• заглушка ставится на конце канала и закрывает его герметично.

О преимуществах оцинковки

В общем случае вентиляционные трубы могут изготавливаться из таких материалов:

пластик – цена такого решения минимальна, но и область применения ограничивается частным строительством;

• алюминиевые – отличаются коррозионной стойкостью, но алюминий довольно пластичный металл, так что такие вентиляционные каналы плохо переносят возможные нагрузки;
• из оцинкованной стали – практически не имеют недостатков;
• из подручных материалов. Например, воздуховод можно соорудить даже из обычных толстых, хорошо подогнанных друг к другу досок.

Оцинкованные вентиляционные каналы могут применяться практически без ограничений. Они без проблем справятся с транспортировкой раскаленного воздуха или паров агрессивных веществ. Кроме того, сталь способна выдерживать большие температуры, сохраняя при этом достаточную прочность.

Пластик совершенно не способен выдерживать длительное воздействие повышенной температуры, да и воздействию химвеществ он ничего не сможет противопоставить. Единственным преимуществом этого материала можно назвать небольшой вес и легкость монтажа.

Вентиляционные трубы из оцинкованной стали могут без снижения технико-эксплуатационных показателей выдерживать:

температуру около +80ᵒС – без ограничения по времени;

• в течение короткого времени возможно повышение температуры воздуха до +200ᵒС. даже в случае пожара на предприятии вентиляционная система не допустит задымления территории;
• оцинкованные трубы для вентиляции не требуют дополнительной защиты от влажности. Тонкий слой цинкового покрытия препятствует коррозии.

Элементы системы вентиляции

Вентиляционная магистраль — это всегда сложная конструкция, состоящая из многочисленных элементов, позволяющих:

1. менять направление контура в зависимости от конфигурации помещений;
2. обходить выступы;
3. соединять несколько контуров в единую сеть.

Отводы и короба

Основные элементы воздуховода, задающие его направление — короба и отводы. Первые прокладывают путь по прямой линии, вторые изменяют геометрию контура под углом в 15⁰, 30⁰, 45⁰, 60⁰ или 90⁰.

Другие фасонные элементы

Вентиляция представляет собой сложную и разветвлённую сеть каналов, смонтировать которую без соответствующих элементов проблематично. Такие комплектующие принято называть фасонными изделиями.

К их числу относятся:

• Переходники, соединяющие между собой контуры различных диаметров — конфузоры и диффузоры. Первые сужают магистраль, вторые расширяют.
• Тройники и воротниковые врезки, обеспечивающие примыкание друг к другу двух магистралей.
• Крестовины, служащие для пересечения двух перпендикулярных воздушных потоков.
• S-образные переходники (утки), соединяющие два контура, не совпадающие по оси и/или сечению.
• Круглые ниппели и муфты, соединяющие между собой два круглых короба. Первые вставляются вовнутрь, вторые одеваются поверх труб.
• Заглушки, устанавливаемые на торцах контура.
• Зонт крышный, предотвращающий попадание атмосферных осадков в вентиляционную шахту.
• Приточные и вытяжные решётки и другие фасонные части.

Заключение

Мы прощаемся с нашим уважаемым читателем и надеемся, что наш краткий обзор по герметичности воздуховодов поможет ему разобраться в необходимости герметизации вентиляции, способах уплотнения и классификации воздухопроводов.

Источники

• https://RSVgroup.ru/ventilyatsiya/montazh-vozduhovodov.html
• https://mossklad.ru/_ARTICLE/Proizvodstvo_vozduhovodov
• https://climatcon.ru/katalog/vozduhovodyi/
• https://vent.center/ventiliaciya/vozduhovody/tryba-kryglaya/
• https://vektorvent.ru/articles/klass-germetichnosti-vozduhovodov/
• https://TopVentilyaciya.ru/ventilyaciya/vozduhovody-iz-otsinkovannoj-stali.html
• https://vs-vent.ru/7-vozduhovody-ocinkovannye.html
• https://www.pcventas.ru/articles/tolshhina-stali-u-ventiljacionnyh-vozduhovodov/
• https://vseotrube.ru/ventilyatsiya-i-dymohod/klassy-germetichnosti-vozduhovodov
